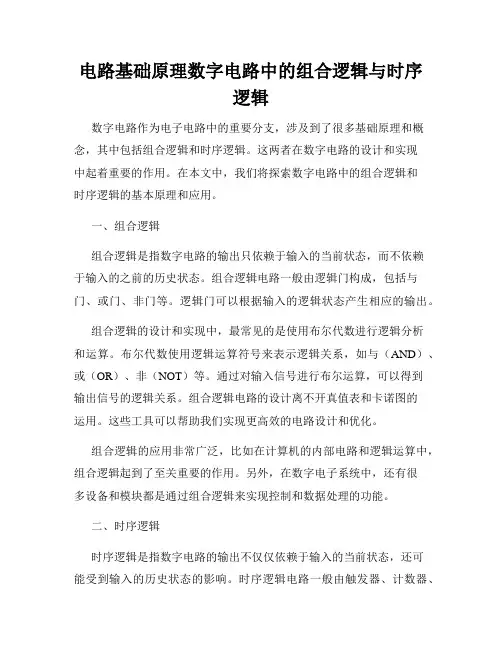

电路基础原理数字电路中的组合逻辑与时序逻辑数字电路作为电子电路中的重要分支，涉及到了很多基础原理和概念，其中包括组合逻辑和时序逻辑。

这两者在数字电路的设计和实现中起着重要的作用。

在本文中，我们将探索数字电路中的组合逻辑和时序逻辑的基本原理和应用。

一、组合逻辑组合逻辑是指数字电路的输出只依赖于输入的当前状态，而不依赖于输入的之前的历史状态。

组合逻辑电路一般由逻辑门构成，包括与门、或门、非门等。

逻辑门可以根据输入的逻辑状态产生相应的输出。

组合逻辑的设计和实现中，最常见的是使用布尔代数进行逻辑分析和运算。

布尔代数使用逻辑运算符号来表示逻辑关系，如与（AND）、或（OR）、非（NOT）等。

通过对输入信号进行布尔运算，可以得到输出信号的逻辑关系。

组合逻辑电路的设计离不开真值表和卡诺图的运用。

这些工具可以帮助我们实现更高效的电路设计和优化。

组合逻辑的应用非常广泛，比如在计算机的内部电路和逻辑运算中，组合逻辑起到了至关重要的作用。

另外，在数字电子系统中，还有很多设备和模块都是通过组合逻辑来实现控制和数据处理的功能。

二、时序逻辑时序逻辑是指数字电路的输出不仅仅依赖于输入的当前状态，还可能受到输入的历史状态的影响。

时序逻辑电路一般由触发器、计数器、状态机等构成。

触发器是时序逻辑电路的基本单元，可以用来存储和传递信号。

时序逻辑电路的设计和实现中，需要考虑时序关系和时钟信号的影响。

时钟信号被认为是时序逻辑电路中最关键的信号，它用来同步和控制时序逻辑电路的运行。

通过时序逻辑的设计，可以实现更复杂的逻辑功能，如数据存储、状态切换和时序控制等。

时序逻辑的应用广泛存在于数字系统中，比如在计算机的控制和时序同步等方面。

此外，时序逻辑还被广泛应用于通信领域、嵌入式系统和数字信号处理中。

三、组合逻辑和时序逻辑的联系与区别组合逻辑和时序逻辑都是数字电路中重要的概念和技术，它们相互依存，共同构成了数字电路的基础。

组合逻辑是由逻辑门构成的，输出只依赖于当前输入的状态；而时序逻辑则以触发器为基础，能够存储和传递信号，输出受到原始输入和历史输入的共同影响。

时序逻辑电路时序逻辑电路是一种在电子数字电路领域中应用广泛的重要概念，它主要用于解决电路中的时序问题，如时钟同步问题、时序逻辑分析等。

本文将详细介绍时序逻辑电路的基础概念、工作原理以及应用。

一、时序逻辑电路的基础概念1、时序逻辑和组合逻辑的区别组合逻辑电路是一类基于组合逻辑门的电路，其输出仅取决于输入信号的当前状态，不受先前的输入状态所影响。

而时序逻辑电路的输出则受到先前输入信号状态的影响。

2、时序逻辑电路的组成时序逻辑电路通常由时钟、触发器、寄存器等组成。

时钟信号被用于同步电路中的各个部分，触发器将输入信号存储在内部状态中，并在时钟信号的作用下用来更新输出状态。

寄存器则是一种特殊类型的触发器，它能够存储多个位的数据。

3、时序逻辑电路的分类根据时序逻辑电路的时序模型，可将其分为同步和异步电路。

同步电路按照时钟信号的周期性工作，这意味着电路通过提供时钟信号来同步所有操作，而操作仅在时钟上升沿或下降沿时才能发生。

异步电路不同，它不依赖时钟信号或时钟信号的上升和下降沿，所以在一次操作完成之前，下一次操作可能已经开始了。

二、时序逻辑电路的工作原理时序逻辑电路的主要工作原理基于触发器的行为和时钟电路的同步机制。

在时序逻辑电路中使用了一些触发器来存储电路状态，待时钟信号到达时更新输出。

时钟信号提供了同步的机制，确保电路中所有部分在时钟信号到达时同时工作。

触发器的基本工作原理是将输入信号存储到内部状态中，并在时钟信号的作用下，用来更新输出状态。

时钟信号的边沿触发触发器，即在上升沿或下降沿时触发触发器状态的更新。

这意味着在更新之前，电路的状态保持不变。

三、时序逻辑电路的应用1、时序电路在计算机系统中的应用时序逻辑电路在计算机系统中有着广泛的应用。

例如，计算机中的时钟信号可用来同步处理器、主存储器和其他外设间的工作。

此外，电路中的寄存器和触发器也被用于存储和更新信息，这些信息可以是计算机程序中的指令、运算结果或其他数据。

什么是数字电路有哪些常见的数字电路数字电路是由数字信号来控制和处理信息的电子电路。

它主要以离散的时间和离散的状态为基础，使用逻辑门和存储器元件等构建，实现逻辑计算、数据存储、信号转换等功能。

数字电路在现代电子技术中具有广泛的应用，其常见的类型包括组合逻辑电路、时序逻辑电路、存储器电路和通信电路等。

一、组合逻辑电路组合逻辑电路是一种将多个逻辑门按照特定的连接方式组合而成的电路。

它的输出信号仅取决于当前输入信号的状态，与之前的输入状态无关。

在组合逻辑电路中，常见的逻辑门有与门、或门、非门、异或门等。

这些逻辑门可以根据不同的连接方式构成多种功能的组合逻辑电路，例如加法器、减法器、比较器等。

二、时序逻辑电路时序逻辑电路是一种能够根据时钟信号和输入信号的状态变化而改变输出信号的电路。

它与组合逻辑电路相比，具有了记忆功能，可用于实现带有时序要求的各种功能。

时序逻辑电路中常见的元件是触发器和计数器。

触发器能够在时钟信号的作用下存储和改变其输入信号的状态；计数器能够根据时钟信号进行加、减或清零操作，用于计数和控制信号的生成。

三、存储器电路存储器电路是一种能够存储和读取数据的电路。

在数字电路中，存储器通常分为随机存取存储器（RAM）和只读存储器（ROM）两种类型。

RAM具有可读写的特性，能够存储和读取任意数据，常用于计算机内存等；而ROM一般是只读的，其存储内容在制造过程中被固化，用于存储程序或常量数据等。

四、通信电路通信电路指用于传输和接收数字信号的电路。

数字信号可以通过调制技术将其转换成模拟信号进行传输，也可以通过解调技术将模拟信号转换成数字信号进行接收和处理。

在通信电路中，常见的数字电路包括编码器、解码器、调制解调器等，它们能够将信息进行编码、压缩、调制和解码等操作，实现高效的数据传输和通信连接。

总结：数字电路是由离散的时间和状态来处理和控制信息的电子电路。

常见的数字电路类型包括组合逻辑电路、时序逻辑电路、存储器电路和通信电路。

数字电路时序逻辑路的启动方程、状态方程、和输出方程。

数字电路时序逻辑路的启动方程、状态方程和输出方程是数字电路设计中的重要概念。

它们描述了时序逻辑电路的行为和功能。

在本文中，我们将详细介绍这三个方程的概念以及它们在数字电路设计中的作用。

一、启动方程（Startup Equation）数字电路的启动方程描述了电路在初始状态时的行为。

这是指在电路通电时，各个组件的初始状态以及它们的相互作用。

启动方程用于描述电路启动时的输入信号和电路的输出响应。

它是设计者了解和分析电路行为的基础。

在启动方程中，通常包括各个输入信号的初值以及它们对输出的影响。

通过研究启动方程，可以了解电路的稳态行为以及电路启动之后的响应时间。

二、状态方程（State Equation）状态方程用于描述数字电路中的状态变化。

它是一种差分方程，表示当前时刻电路的状态与上一时刻电路状态之间的关系。

状态方程可以用来描述电路的状态转换、状态稳定以及状态变化的过程。

在状态方程中，常用的表示符号是X(n+1) = F(X(n), D(n))，其中X(n)表示上一时刻的电路状态，X(n+1)表示当前时刻的电路状态，D(n)表示当前时刻的输入信号。

F是一个确定性的逻辑函数，它描述了电路状态的更新规则。

通过求解状态方程，可以得到电路的稳态解，即电路达到稳定状态时的各个组件的状态。

状态方程是数字电路设计中的重要工具，可以用于分析电路的稳态行为以及电路的状态变化。

三、输出方程（Output Equation）输出方程用于描述数字电路的输出信号与输入信号之间的关系。

它是一种逻辑函数，表示输出信号如何根据输入信号的不同取值而变化。

在输出方程中，常用的表示符号是Y = G(X(n))，其中Y表示输出信号，X(n)表示当前时刻的电路状态。

G是一个逻辑函数，它描述了输出信号如何与输入信号相关联。

通过输出方程，可以得到电路的输出信号与输入信号之间的关系。

输出方程是数字电路设计中的关键部分，它决定了电路的功能和行为。

数字电路中的时序逻辑设计原理时序逻辑是数字电路中的重要概念，通过有序的时钟信号来控制电路的行为。

在数字系统中，时序逻辑电路扮演着重要的角色，用于处理和存储数据。

本文将介绍数字电路中的时序逻辑设计原理，包括时钟信号、触发器、状态机以及时序逻辑设计的方法。

1. 时钟信号时钟信号在数字电路中起到同步和定时的作用。

它通过周期性的信号波形，使得电路中的操作在特定的时间点发生。

时钟信号通常表示为高电平和低电平的变化，这些变化用于触发电路中的不同操作。

时钟频率表示时钟信号的周期，单位为赫兹（Hz）。

2. 触发器触发器是时序逻辑电路中常用的元件，用于存储和传输数据。

它基于时钟信号来触发输入数据的存储，并且在时钟信号的上升沿或下降沿改变输出。

触发器一般分为 D 触发器、JK 触发器、SR 触发器等不同类型，根据需求选择适当的触发器类型。

3. 状态机状态机是一种时序逻辑电路，用于描述系统的行为和状态转换。

它由状态和状态之间的转移组成，通过输入信号的变化触发状态转移。

状态机可以是同步的或异步的，同步状态机与时钟信号同步，而异步状态机不需要时钟信号。

4. 时序逻辑设计方法时序逻辑设计需要遵循以下步骤：a) 分析需求：明确设计的目标和功能，确定所需的输入和输出信号。

b) 设计状态图：根据需求设计状态机的状态和状态转移。

c) 确定触发器类型：选择合适的触发器类型来实现状态机的功能。

d) 实现电路：根据设计的状态机和触发器类型，搭建电路并连接输入输出信号。

e) 验证和调试：通过模拟和测试验证电路的正确性，修复可能存在的问题。

总结：时序逻辑设计原理在数字电路中起着重要的作用。

时钟信号作为同步和定时的基准，触发器用于存储和传输数据，状态机描述系统行为和状态转换。

时序逻辑设计需要分析需求、设计状态图、选择合适的触发器类型、搭建电路并进行验证和调试。

通过了解和应用这些原理，可以有效设计和实现复杂的数字电路系统。

时序逻辑电路时序逻辑电路是数字电路中的一种重要设计方式，也是现代计算机和数字系统的核心组成部分之一。

它通过存储当前状态以及根据特定的输入信号进行状态转换来实现特定的功能。

在本文中，我们将详细介绍时序逻辑电路的工作原理、设计方法以及常见的应用场景。

工作原理时序逻辑电路的工作原理基于状态机理论。

状态机是指由一组状态和状态转移函数组成的抽象数学模型，用于描述系统在不同状态下的行为和转移关系。

在数字电路中，可以通过使用触发器、计数器等元件来实现状态机的功能。

在一个典型的时序逻辑电路中，状态转移发生在时钟信号的上升沿、下降沿或信号延迟后，也就是说状态转移的时机是由时钟信号控制的。

这种工作原理使时序逻辑电路具有高度的可控性和可预测性，可以确保状态转移的准确性和时序正确性。

设计方法时序逻辑电路的设计方法基本上可以分为两种类型：同步设计和异步设计。

同步设计是指以时钟信号为主导，采用同步触发器等元件实现状态机的转移。

异步设计则是指无时钟信号或者时钟信号不是主导的设计方式，采用异步触发器等元件实现状态机的转移。

在进行时序逻辑电路的设计时，需要根据具体的需求选择不同的设计方法，并合理选择元件、时钟信号频率等参数。

此外，在设计过程中同时要考虑到时序正确性、可靠性、功耗等因素，以确保设计出的电路能够满足实际应用中的需求。

应用场景由于时序逻辑电路具有高度的可控性和可预测性，以及快速的状态转移速度等特点，因此在数字电路中得到了广泛的应用。

以下是时序逻辑电路常见的应用场景：计数器计数器是一种常见的时序逻辑电路，可以通过状态机的方式来实现二进制、十进制或其他进制数的计数功能。

计数器在编码器、分频器、时序生成器等应用中得到了广泛的应用。

时序生成器时序生成器是指能够生成精确时序脉冲、时序信号的一类电路。

它可以通过使用状态机的方式来生成各种复杂的时序信号，并被应用于数字信号处理、通信、图像处理等领域。

控制器控制器是一种具有时序控制功能的电路，可以通过状态机的方式来实现对系统的控制和管理。

常用的时序逻辑电路时序逻辑电路是数字电路中一类重要的电路，它根据输入信号的顺序和时序关系，产生对应的输出信号。

时序逻辑电路主要应用于计时、控制、存储等领域。

本文将介绍几种常用的时序逻辑电路。

一、触发器触发器是一种常见的时序逻辑电路，它具有两个稳态，即SET和RESET。

触发器接受输入信号，并根据输入信号的变化产生对应的输出。

触发器有很多种类型，常见的有SR触发器、D触发器、JK 触发器等。

触发器在存储、计数、控制等方面有广泛的应用。

二、时序计数器时序计数器是一种能按照一定顺序计数的电路，它根据时钟信号和控制信号进行计数。

时序计数器的输出通常是一个二进制数，用于驱动其他电路的工作。

时序计数器有很多种类型，包括二进制计数器、BCD计数器、进位计数器等。

时序计数器在计时、频率分频、序列生成等方面有广泛的应用。

三、时序比较器时序比较器是一种能够比较两个信号的大小关系的电路。

它接受两个输入信号，并根据输入信号的大小关系产生对应的输出信号。

时序比较器通常用于判断两个信号的相等性、大小关系等。

常见的时序比较器有两位比较器、四位比较器等。

四、时序多路选择器时序多路选择器是一种能够根据控制信号选择不同输入信号的电路。

它接受多个输入信号和一个控制信号，并根据控制信号的不同选择对应的输入信号作为输出。

时序多路选择器常用于多路数据选择、时序控制等方面。

五、时序移位寄存器时序移位寄存器是一种能够将数据按照一定规律进行移位的电路。

它接受输入信号和时钟信号，并根据时钟信号的变化将输入信号进行移位。

时序移位寄存器常用于数据存储、数据传输等方面。

常见的时序移位寄存器有移位寄存器、移位计数器等。

六、状态机状态机是一种能够根据输入信号和当前状态产生下一个状态的电路。

它由状态寄存器和状态转移逻辑电路组成，能够实现复杂的状态转移和控制。

状态机常用于序列识别、控制逻辑等方面。

以上是几种常用的时序逻辑电路，它们在数字电路设计中起着重要的作用。
