SOLIDWORK绘制齿轮

1、利用SolidWorks自带插件“Toolbox”生成齿轮对于出图与用于运动模拟的用户,可以用简化的“渐开线”齿轮代替,这样不但可以大大简化建模的时间,而且可以充分利用现有的计算机资源。

在SolidWorks 的Toolbox插件中就有齿轮模块,下面就具体介绍一下这种方法。

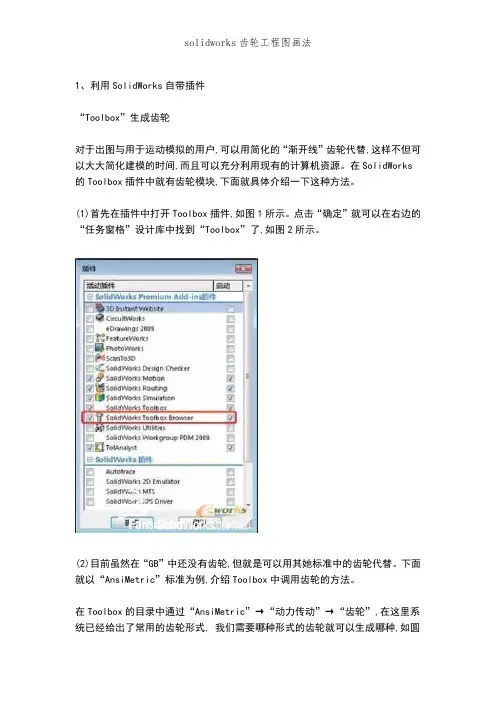

(1)首先在插件中打开Toolbox插件,如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了,如图2所示。

(2)目前虽然在“GB”中还没有齿轮,但就是可以用其她标准中的齿轮代替。

下面就以“AnsiMetric”标准为例,介绍Toolbox中调用齿轮的方法。

在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”,在这里系统已经给出了常用的齿轮形式, 我们需要哪种形式的齿轮就可以生成哪种,如圆柱直齿轮,这里翻译成了“正齿轮”。

具体参数设置,如图3所示。

(3)通过一系列的设置,我们就可以得到想要的齿轮了,如果还达不到自己的要求,就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮,就可以用一个“旋转切除”命令与一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔,如图5所示。

(4)这样这个齿轮就差不多完成了,如果用户齿轮有其她的形式,当然可以自己再做进一步的修改。

修改完以后就可以保存了。

注意这里建议用“另存为”,因为直接点击保存,系统会自动保存到Toolbox配置的路径中去,那就会添加不必要的麻烦。

当然如果就想保存到Toolbox的配置路径,那么就直接保存即可。

Toolbox的配置路径更改有很多方法,如可以在“选项”→“异型孔向导/Toolbox”→“配置”,也可以在菜单中找到,还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。

打开以后就能进入Toolbox配置的欢迎界面,如图6所示。

这里直接点击“3、定义用户设定”,就切换到了用户设定界面,如图7所示。

这里可以直接选择“生成零件”,然后在“在此文件夹生成零件:”选择保存的路径,最后保存退出就可以了。

SW2024齿轮近似齿的画法步骤齿轮是机械传动中常见的零件，它可以将电动机的旋转方向和速度传递给其他部件。

在SolidWorks 2024中，可以使用多个工具和功能创建一个近似齿的齿轮模型。

下面是一个使用SolidWorks 2024逐步绘制近似齿的齿轮的详细过程。

步骤一：创建齿轮基础轮廓1. 打开SolidWorks 2024软件，选择“新建”创建一个新的零件文件。

2.在平面图中，选择前视图或顶视图（通常选择前视图）。

3.使用“圆”命令，创建一个圆，表示齿轮的外径。

输入外径的尺寸，并设定为正数，点击“确定”。

4.使用“圆”命令创建一个内径圆，表示齿轮的内径。

输入内径的尺寸，并设定为正数，点击“确定”。

步骤二：创建主齿廓1.在视图菜单中选择“等距投影”，将齿轮从左侧视图显示为等距投影。

2. 在插入菜单中选择”Sketch Picture“，插入一张包含齿轮齿谱图的图片，将其调整到齿轮的正确尺寸和位置。

3.使用“线”或“圆弧”命令，根据齿轮齿谱图绘制最外层齿廓的形状。

根据需要，可以使用“线切割”命令剪裁内部或外部的齿廓形状。

步骤三：绘制齿形曲线1.使用“线”或“圆弧”命令，从最外层齿廓的顶点开始，依次绘制齿轮齿形曲线。

2.使用“线”或“圆弧”命令，从最内层齿廓的顶点开始，依次绘制内部齿廓的形状。

3.注意，内外齿廓的节点相互对应，并形成一个完整的齿形曲线。

步骤四：创建起始齿和末端齿1.在插入菜单中选择“基准平面”，创建一个垂直于装配中齿轮的平面。

2.使用“线”或“圆弧”命令，在基准平面上绘制起始齿的形状。

通常起始齿由两个弯曲的直线段和两个圆弧组成。

在绘制的起始齿形状之间创建尺寸关系，以确保其与主齿廓对应。

3.复制起始齿形状，使用“镜像”命令在基准平面上创建末端齿。

步骤五：创建孔和其他要素1.选择适当的工具和命令，在齿轮上创建孔、凹槽和其他所需的要素。

2.可以使用“圆”、”直线“、”槽型“等命令创建所需的孔和凹槽形状。

1、首先新建一个零件。

选择拉伸凸台/基体选项卡，选择前视基准面，绘制直径490的齿顶圆。

退出草图，点击两侧对称拉伸，输入拉伸厚度为140mm.如图1图12、点击草图选项卡，选择第一步拉伸实体的任意平面，绘制直径470mm的齿根圆，和直径449.50mm的分度圆，并将分度圆变为构造线。

点击齿顶圆，再点击草图选项卡下的转换实体引用(如图2)。

再点击齿顶圆，变为构造线(如图3)。

图2图33、绘制渐开线：选择“样条曲线”中的“方程式驱动的曲线”，方程式类型为“参数性”。

输入以下函数：X t=d b/2∗(t∗sin(t)+cos(t)), Y t=d b/2/2∗(sin(t)−t∗cos(t)),这里d b= 441.656mm,t为极坐标角度(单位为弧度)t1=0,t2=1。

单击确定按钮(如图4).4、绘制中心线，以此中心线为镜像轴，对渐开线镜像(如图5)。

5、添加约束：按住ctrl键，选择上渐开线和分度圆，添加重合约束，同理，为下渐开线跟分度圆，使之重合。

再添加约束，使中心线始终作为两个渐开线的中线。

对分度圆上渐开线添加尺寸约束，长度为15.70mm。

修剪多余的线条，只保留齿槽轮廓线。

对齿根圆与渐开线倒角，半径为3.80mm(如图6)。

退出草图，选择完全贯穿(如图7)。

图5图6 图76、 圆周阵列齿槽：选择圆柱面为阵列基准，阵列特征为齿槽，阵列数为47，按回车键。

图47、切辐板：点击拉伸切除选项卡，选择圆柱面为基准面，绘制直径200mm和直径400mm的圆(如图8)，退出草图，拉伸切除深度为30mm生成一面辐板。

选择镜像实体，镜像平面选择前视基准面，镜像特征为刚生成的辐板，点击确定，生成另一面的辐板。

8、打辐板孔：选择拉伸切除，基准面为圆柱面，绘制直径300mm构造线圆，在构造线圆上绘制直径50mm的圆，退出草图，拉伸厚度为完全贯穿(如图9)。

9、阵列辐板孔：数目为6个(如图10)。

10, 轴孔跟键槽：选择拉伸切除，基准面为圆柱面，绘制如(图11)所示尺寸，退出草图，切除厚度为完全贯穿。

1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。

在SolidWorks 的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件，如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。

(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。

下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。

在Toolbox的目录过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。

具体参数设置，如图3所示。

(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔，如图5所示。

(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。

修改完以后就可以保存了。

注意这里建议用“另存为”，因为直接点击保存，系统会自动保存到Toolbox配置的路径中去，那就会添加不必要的麻烦。

当然如果就想保存到Toolbox的配置路径，那么就直接保存即可。

Toolbox的配置路径更改有很多方法，如可以在“选项”→“异型孔向导/Toolbox”→“配置”，也可以在菜单中找到，还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。

打开以后就能进入Toolbox配置的欢迎界面，如图6所示。

这里直接点击“3.定义用户设定”，就切换到了用户设定界面，如图7所示。

这里可以直接选择“生成零件”，然后在“在此文件夹生成零件：”选择保存的路径，最后保存退出就可以了。
