SW画齿轮方法简介2

1、利用SolidWorks自带插件“Toolbox”生成齿轮对于出图与用于运动模拟的用户,可以用简化的“渐开线”齿轮代替,这样不但可以大大简化建模的时间,而且可以充分利用现有的计算机资源。

在SolidWorks 的Toolbox插件中就有齿轮模块,下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件,如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了,如图2所示。

(2)目前虽然在“GB”中还没有齿轮,但就是可以用其她标准中的齿轮代替。

下面就以“AnsiMetric”标准为例,介绍Toolbox中调用齿轮的方法。

在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”,在这里系统已经给出了常用的齿轮形式, 我们需要哪种形式的齿轮就可以生成哪种,如圆柱直齿轮,这里翻译成了“正齿轮”。

具体参数设置,如图3所示。

(3)通过一系列的设置,我们就可以得到想要的齿轮了,如果还达不到自己的要求,就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮,就可以用一个“旋转切除”命令与一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔,如图5所示。

(4)这样这个齿轮就差不多完成了,如果用户齿轮有其她的形式,当然可以自己再做进一步的修改。

修改完以后就可以保存了。

注意这里建议用“另存为”,因为直接点击保存,系统会自动保存到Toolbox配置的路径中去,那就会添加不必要的麻烦。

当然如果就想保存到Toolbox的配置路径,那么就直接保存即可。

Toolbox的配置路径更改有很多方法,如可以在“选项”→“异型孔向导/Toolbox”→“配置”,也可以在菜单中找到,还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。

打开以后就能进入Toolbox配置的欢迎界面,如图6所示。

这里直接点击“3、定义用户设定”,就切换到了用户设定界面,如图7所示。

这里可以直接选择“生成零件”,然后在“在此文件夹生成零件:”选择保存的路径,最后保存退出就可以了。

1、首先新建一个零件。

选择拉伸凸台/基体选项卡，选择前视基准面，绘制直径490的齿顶圆。

退出草图，点击两侧对称拉伸，输入拉伸厚度为140mm.如图1图12、点击草图选项卡，选择第一步拉伸实体的任意平面，绘制直径470mm的齿根圆，和直径449.50mm的分度圆，并将分度圆变为构造线。

点击齿顶圆，再点击草图选项卡下的转换实体引用(如图2)。

再点击齿顶圆，变为构造线(如图3)。

图2图33、绘制渐开线：选择“样条曲线”中的“方程式驱动的曲线”，方程式类型为“参数性”。

输入以下函数：X t=d b/2∗(t∗sin(t)+cos(t)), Y t=d b/2/2∗(sin(t)−t∗cos(t)),这里d b= 441.656mm,t为极坐标角度(单位为弧度)t1=0,t2=1。

单击确定按钮(如图4).4、绘制中心线，以此中心线为镜像轴，对渐开线镜像(如图5)。

5、添加约束：按住ctrl键，选择上渐开线和分度圆，添加重合约束，同理，为下渐开线跟分度圆，使之重合。

再添加约束，使中心线始终作为两个渐开线的中线。

对分度圆上渐开线添加尺寸约束，长度为15.70mm。

修剪多余的线条，只保留齿槽轮廓线。

对齿根圆与渐开线倒角，半径为3.80mm(如图6)。

退出草图，选择完全贯穿(如图7)。

图5图6 图76、 圆周阵列齿槽：选择圆柱面为阵列基准，阵列特征为齿槽，阵列数为47，按回车键。

图47、切辐板：点击拉伸切除选项卡，选择圆柱面为基准面，绘制直径200mm和直径400mm的圆(如图8)，退出草图，拉伸切除深度为30mm生成一面辐板。

选择镜像实体，镜像平面选择前视基准面，镜像特征为刚生成的辐板，点击确定，生成另一面的辐板。

8、打辐板孔：选择拉伸切除，基准面为圆柱面，绘制直径300mm构造线圆，在构造线圆上绘制直径50mm的圆，退出草图，拉伸厚度为完全贯穿(如图9)。

9、阵列辐板孔：数目为6个(如图10)。

10, 轴孔跟键槽：选择拉伸切除，基准面为圆柱面，绘制如(图11)所示尺寸，退出草图，切除厚度为完全贯穿。

目录目录 (1)绪论 (1)第一章明确设计目的有的放矢 (2)第二章简化齿轮的绘制 (3)第一节利用SolidWorks自带插件“Toolbox”生成齿轮 (3)第二节生成齿轮GB工程图 (6)第三章渐开线的画法 (8)第一节曲面生成渐开线 (8)第二节插值法生成渐开线 (11)第三节程序法生成渐开线 (13)第四章渐开线齿轮的生成 (15)第一节齿轮相关概念的复习 (15)第二节直齿轮的绘制 (16)第三节斜齿轮的绘制 (18)绪论SolidWorks公司成立于1993年,是专门为制造行业提供专业三维机械设计软件的厂商,1997年通过与法国达索公司的股票交易成为达索公司旗下的一员。

目前在全球范围内获得了广泛认可，不断的产品创新和改进是SolidWorks取得成功的内因，公司以用户的成功作为自己的成功标准。

SolidWorks可以创造与众不同的产品并缩短上市的时间，也可以降低产品的开发成本、提高产品的质量。

自从上个世纪90年代SolidWorks进入中国市场后，就其方便、易用的操作界面，灵活、快捷的设计理念，以及强大的功能让设计师耳目一新。

从SolidWorks 2008以后更是用其创新的理念，将功能和界面大胆革新，从而又开辟了一条3D设计的新疆界。

现在中国使用SolidWorks的用户越来越多，对于一些初学者，在齿轮的绘制过程中会遇到很多问题。

本册就是针对这一主题而编，希望对还在齿轮建模迷惑中的读者有抛砖引玉的作用，提高设计者的软件使用水平，开拓一条新的设计思路。

但是使用本册前应当先完成SolidWorks基本模块的学习，或者是有一定的SolidWorks基础和使用经历。

席久恒山东华创信息技术有限公司 2009年4月5日第一章明确设计目的，有的放矢第一章明确设计目的有的放矢齿轮在机械传动设计中是重要的传动零件，它有很多其他传动机构无法比拟的优点，比如传动效率高（一般在0.9以上），传动平稳（斜齿轮尤为突出），传动力矩大，准确的瞬时传动比，寿命长，而且可以改变传动方向等。

1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。

在SolidWorks 的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件，如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。

(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。

下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。

在Toolbox的目录过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。

具体参数设置，如图3所示。

(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔，如图5所示。

(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。

修改完以后就可以保存了。

注意这里建议用“另存为”，因为直接点击保存，系统会自动保存到Toolbox配置的路径中去，那就会添加不必要的麻烦。

当然如果就想保存到Toolbox的配置路径，那么就直接保存即可。

Toolbox的配置路径更改有很多方法，如可以在“选项”→“异型孔向导/Toolbox”→“配置”，也可以在菜单中找到，还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。

打开以后就能进入Toolbox配置的欢迎界面，如图6所示。

这里直接点击“3.定义用户设定”，就切换到了用户设定界面，如图7所示。

这里可以直接选择“生成零件”，然后在“在此文件夹生成零件：”选择保存的路径，最后保存退出就可以了。

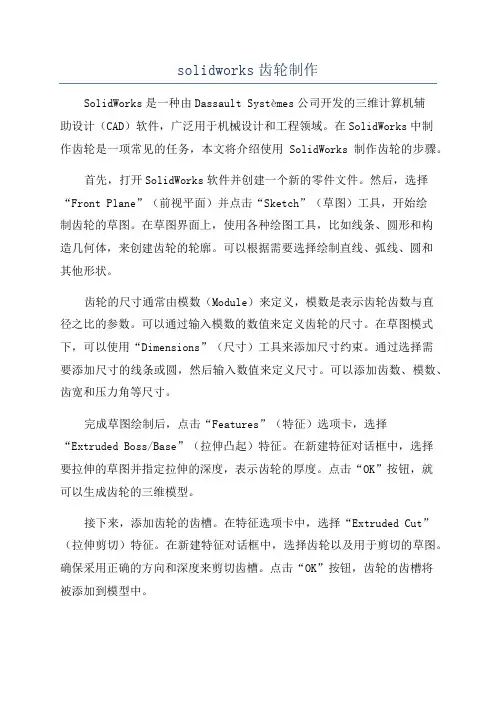

solidworks齿轮制作SolidWorks是一种由Dassault Systèmes公司开发的三维计算机辅助设计（CAD）软件，广泛用于机械设计和工程领域。

在SolidWorks中制作齿轮是一项常见的任务，本文将介绍使用SolidWorks制作齿轮的步骤。

首先，打开SolidWorks软件并创建一个新的零件文件。

然后，选择“Front Plane”（前视平面）并点击“Sketch”（草图）工具，开始绘制齿轮的草图。

在草图界面上，使用各种绘图工具，比如线条、圆形和构造几何体，来创建齿轮的轮廓。

可以根据需要选择绘制直线、弧线、圆和其他形状。

齿轮的尺寸通常由模数（Module）来定义，模数是表示齿轮齿数与直径之比的参数。

可以通过输入模数的数值来定义齿轮的尺寸。

在草图模式下，可以使用“Dimensions”（尺寸）工具来添加尺寸约束。

通过选择需要添加尺寸的线条或圆，然后输入数值来定义尺寸。

可以添加齿数、模数、齿宽和压力角等尺寸。

完成草图绘制后，点击“Features”（特征）选项卡，选择“Extruded Boss/Base”（拉伸凸起）特征。

在新建特征对话框中，选择要拉伸的草图并指定拉伸的深度，表示齿轮的厚度。

点击“OK”按钮，就可以生成齿轮的三维模型。

接下来，添加齿轮的齿槽。

在特征选项卡中，选择“Extruded Cut”（拉伸剪切）特征。

在新建特征对话框中，选择齿轮以及用于剪切的草图。

确保采用正确的方向和深度来剪切齿槽。

点击“OK”按钮，齿轮的齿槽将被添加到模型中。

完成齿槽的添加后，可以进行一些其他的细节调整。

比如可以添加倒角、孔洞或者纹理等。

在SolidWorks中，可以使用各种特征工具来完成这些任务。

最后，为了使齿轮看起来更真实，可以添加一些渲染和显示效果。

SolidWorks提供了丰富的渲染和显示选项，可以使创建的齿轮在3D环境中更加逼真。

总结起来，使用SolidWorks制作齿轮需要以下几个步骤：创建草图、定义尺寸、拉伸凸起、拉伸剪切、添加细节和渲染显示。

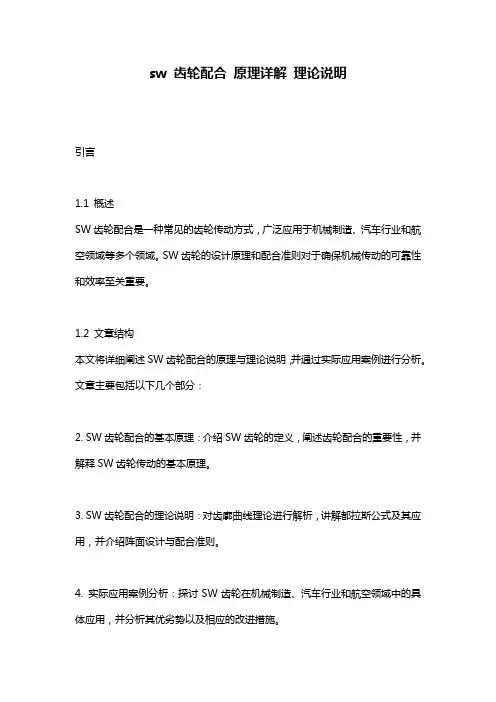

sw 齿轮配合原理详解理论说明引言1.1 概述SW齿轮配合是一种常见的齿轮传动方式，广泛应用于机械制造、汽车行业和航空领域等多个领域。

SW齿轮的设计原理和配合准则对于确保机械传动的可靠性和效率至关重要。

1.2 文章结构本文将详细阐述SW齿轮配合的原理与理论说明，并通过实际应用案例进行分析。

文章主要包括以下几个部分：2. SW齿轮配合的基本原理：介绍SW齿轮的定义，阐述齿轮配合的重要性，并解释SW齿轮传动的基本原理。

3. SW齿轮配合的理论说明：对齿廓曲线理论进行解析，讲解都拉斯公式及其应用，并介绍阵面设计与配合准则。

4. 实际应用案例分析：探讨SW齿轮在机械制造、汽车行业和航空领域中的具体应用，并分析其优劣势以及相应的改进措施。

5. 结论与展望：总结回顾研究内容和主要发现结果，同时展望未来SW齿轮配合原理的研究方向，提出相关建议。

1.3 目的本文的目的是深入探究SW齿轮配合的原理和理论，并以实际案例为支撑，阐述其在不同领域中的应用。

通过本文的研究，旨在增进读者对SW齿轮配合原理的理解和认识，为相关领域的从业人员提供参考和借鉴。

同时，希望能够引起更多学者对于SW齿轮配合原理进行深入研究，并促进该领域未来发展的进步。

2. SW齿轮配合的基本原理2.1 SW齿轮的定义SW齿轮是一种特殊类型的齿轮，它由一个螺旋状的直线转动运动与一个平行轴线上的圆柱体相配合。

SW齿轮常用于传输大扭矩和高速度的机械传动系统中，具有较高的精度和可靠性。

2.2 齿轮配合的重要性齿轮配合是指两个或多个齿轮之间接触时产生的相互力和运动传递。

良好的齿轮配合关系能够确保传动系统的平稳运行，并提高功率传输效率。

因此，准确理解和掌握SW齿轮配合原理对于设计和制造高效、稳定的传动系统至关重要。

2.3 SW齿轮传动的基本原理SW齿轮采用了斜面啮合机构，在传递动力时，两个啮合面通过相对滚动实现力的互换和转矩输出。

其基本工作原理如下：- 两个SW齿轮沟槽数量相等且方向相反；- 当两个SW齿轮相对滚动时，沟槽向上的齿轮会提供功率，而沟槽向下的齿轮会吸收功率；- SW齿轮的啮合具有较大的径向力和轴向力，因此需要进行结构设计和配合优化。

SolidWorks 参数法精确画标准渐开线斜齿轮1 前言在SolidWorks 中画斜齿轮首先要明确三个内容，一个是标准圆柱斜齿轮的相关参数及几何尺寸计算方式，二个是渐开线的原理以及在SolidWorks 中公式表示方法，三个是螺旋线的原理以及在SolidWorks 中公式表示方法，在画斜齿轮之前，就这三个内容作详细介绍。

1.1 斜齿轮相关参数及相关计算方式端面模数t m ：cos nt m m β=基圆柱螺旋角b β：tan cos b t ββα= 端面压力角t α：tan tan cos nt ααβ=分度圆直径d ：t d zm = 基圆直径b d ：cos b t d d α= 端面变为系数t x ：cos t n x x β=齿顶高a h ：()*a n an n h m h x =+ 齿根高f h ：()**f n an n n h m h c x =+-齿顶圆直径a d ：2a a d d h =+ 齿根圆直径f d ：2f a d d h =-端面齿厚t s ：()/22tan t t t t s x m πα=+式中，n m 为法面模数，β为螺旋角，n α为法面压力角，一般为20︒，*an h 为法面齿顶高系数，一般为1，*n c 为法面顶隙系数，一般为0.25。

1.2 渐开线原理及公式表示法当一直线在圆周上作纯滚动时，该直线上任意一点的轨迹DP 称为该圆的渐开线，该圆称为渐开线的基圆，通过图1可以推导出渐开线的直角坐标方程。

图1渐开线原理图如图1，直线AP 的长度等于弧线AD 的长度，P 点的坐标为(),P x y ，假设基圆半径为0r ，OA 与坐标系的夹角为θ，所以有：x OB BC =+ y AB AN =-0AD OA r θθ== 0cos cos OB OA r θθ==0sin sin sin BC NP AP AD r θθθθ====0sin AB r θ=0cos cos AN AP r θθθ==所以有：00cos sin x r r θθθ=+ 00sin cos y r r θθθ=- 1.3螺旋线公式表示法图2 螺旋线图由图2可知： 螺距tan tan bZ b d d P ππββ==2SolidWorks 画斜齿轮 2.1 斜齿轮参数假设此次的斜齿轮螺旋角18.43β=︒，齿数56z =，法面压力角20α=︒，法面模数7n m =，齿轮宽度50B mm =，()tan arctan 20.989cos t ααβ==︒，无变位系数。

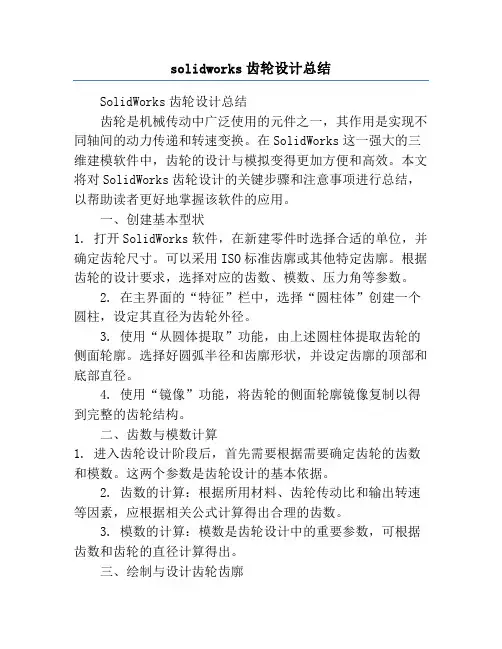

solidworks齿轮设计总结SolidWorks齿轮设计总结齿轮是机械传动中广泛使用的元件之一，其作用是实现不同轴间的动力传递和转速变换。

在SolidWorks这一强大的三维建模软件中，齿轮的设计与模拟变得更加方便和高效。

本文将对SolidWorks齿轮设计的关键步骤和注意事项进行总结，以帮助读者更好地掌握该软件的应用。

一、创建基本型状1. 打开SolidWorks软件，在新建零件时选择合适的单位，并确定齿轮尺寸。

可以采用ISO标准齿廓或其他特定齿廓。

根据齿轮的设计要求，选择对应的齿数、模数、压力角等参数。

2. 在主界面的“特征”栏中，选择“圆柱体”创建一个圆柱，设定其直径为齿轮外径。

3. 使用“从圆体提取”功能，由上述圆柱体提取齿轮的侧面轮廓。

选择好圆弧半径和齿廓形状，并设定齿廓的顶部和底部直径。

4. 使用“镜像”功能，将齿轮的侧面轮廓镜像复制以得到完整的齿轮结构。

二、齿数与模数计算1. 进入齿轮设计阶段后，首先需要根据需要确定齿轮的齿数和模数。

这两个参数是齿轮设计的基本依据。

2. 齿数的计算：根据所用材料、齿轮传动比和输出转速等因素，应根据相关公式计算得出合理的齿数。

3. 模数的计算：模数是齿轮设计中的重要参数，可根据齿数和齿轮的直径计算得出。

三、绘制与设计齿轮齿廓1. 首先，使用SolidWorks的“套放线”功能，将齿数和模数代入相关公式，绘制出齿轮齿廓的基准圆、分度圆和齿顶圆。

2. 轮廓的绘制：通过齿轮的齿数、压力角、齿高系数和齿廓直线直角半径等参数，可以计算并绘制出齿轮的齿廓。

3. 模具的设计：可以通过“镜向分布”功能，通过复制齿廓来构建整个齿轮的齿数。

四、进行齿轮的立体建模与装配1. 切换到装配模式后，导入前面建模好的齿轮。

2. 使用SolidWorks的“装配”功能，将各个部件进行合理的组装，确保齿轮之间的啮合。

3. 通过将轴与齿轮相连接，使齿轮能够旋转，验证齿轮设计的合理性。

SW2024齿轮近似齿的画法步骤
齿轮是一种常见的机械传动装置，用于传递旋转运动和转矩。

在Solidworks2024软件中，我们可以使用草图功能来创建齿轮的近似齿。

下面是使用SW2024画出齿轮近似齿的步骤。

1. 打开Solidworks2024软件，并新建一个草图。

2.在草图中选择一个适当的平面来绘制齿轮的剖面。

可以选择XY平面或XZ平面来进行绘制。

3.使用画线工具，在草图平面上绘制一个圆形，作为齿轮的基准圆。

圆的半径可以根据实际需求来确定。

4.在草图平面上选取合适的位置，使用画线工具绘制一个与基准圆相切的圆，作为齿轮的齿顶圆。

齿顶圆的半径通常为基准圆半径加上齿高。

5.在齿顶圆的内部，使用画线工具绘制一个与基准圆相切的圆，作为齿轮的齿根圆。

齿根圆的半径通常为基准圆半径减去齿高。

6.使用画线工具连接齿顶圆和齿根圆，绘制出齿轮的一个齿槽。

齿槽的形状可以根据实际需求来确定，可以是直线、圆弧或复杂曲线。

7.选择齿槽的线段，使用镜像工具将其复制到整个齿轮的周长上。

镜像轴可以选择基准圆的圆心作为镜像的中心轴。

8.在齿轮的周长上复制出足够数量的齿槽，使得齿轮的整个周长都被覆盖。

9.使用实体拉伸工具，将齿槽拉伸成齿轮的厚度。

拉伸的高度可以根据实际需求来确定。

10.完成齿轮的近似齿的绘制。

以上是使用Solidworks2024软件画出齿轮近似齿的步骤。

在实际应用中，可以根据需要对步骤进行适当的调整和优化，以满足具体的设计要求。

渐开线齿轮画法Solid works从2010版开始，在方程式驱动的曲线中可以输入参数方程，2011版可以输入由方程驱动的3D曲线。

可以用渐开线的参数方程来画标准齿轮，以模数m＝2，齿数z＝30的直齿轮为例说明方程式驱动的曲线画渐开线齿轮的方法。

先确定画齿轮需要的四个圆的尺寸：分度圆直径D＝m*z＝60，基圆直径Db＝Dcos20°，齿根圆直径Df＝m(z-2.5)=55,齿顶圆直径Da=m(z+2)=64,基圆直径用方程式标注，注意角度方程单位的选择。

标注尺寸完毕后如下图：插入方程式驱动的曲线选择参数性，输入渐开线的参数方程：Xt=Rb*(tsint+cost)Yt=Rb*(sint-tcost) ，Rb为基圆半径。

输入方程时要把角度转为弧度。

预览到如上图的曲线。

确定后画一条中心线镜向，裁剪（在2010版中裁剪或镜向会使渐开线过定义，原因不明）成下面第二幅图的形状。

标注齿厚s的尺寸，s=p/2=πm/2=π.标注尺寸后，原有的对称关系有可能会错乱，需要重新标注几何关系，在基圆与齿根圆之间加圆弧与齿根圆相切半径（0.38(0.25)m），如下图。

标注完几何关系后使中心线水平以完全定义草图。

拉伸时用轮廓选择拉伸两次成下图。

最后阵列得到齿轮模型。

以下为渐开线参数方程的推导：以θ（rad ）为参数，AP ＝l ＝θr ，P 点的轨迹即为以E 点为起点的渐开线。

OB ＝OC+BC=rcos θ+θrsin θ PB=AC-AD=rsin θ-θrcos θ得，P(-(rcos θ+θrsin θ),(rsin θ-θrcos θ))。

sgn(Px)=-1与渐开线的旋转方向有关。

cos tan *cos **sin *sin **cos b kk kk k b b b b r r a a a x r r rad y r r rad θθθθθθθ⎧=⎪⎨⎪=-⎩=+⎧⎨=-⎩。

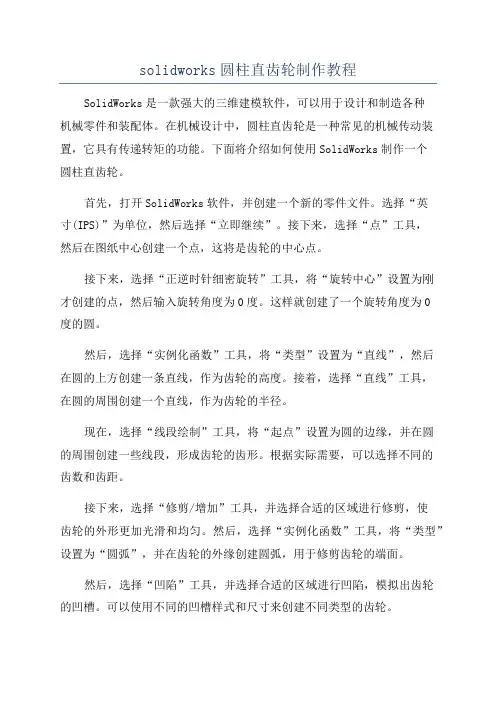

solidworks圆柱直齿轮制作教程SolidWorks是一款强大的三维建模软件，可以用于设计和制造各种机械零件和装配体。

在机械设计中，圆柱直齿轮是一种常见的机械传动装置，它具有传递转矩的功能。

下面将介绍如何使用SolidWorks制作一个圆柱直齿轮。

首先，打开SolidWorks软件，并创建一个新的零件文件。

选择“英寸(IPS)”为单位，然后选择“立即继续”。

接下来，选择“点”工具，然后在图纸中心创建一个点，这将是齿轮的中心点。

接下来，选择“正逆时针细密旋转”工具，将“旋转中心”设置为刚才创建的点，然后输入旋转角度为0度。

这样就创建了一个旋转角度为0度的圆。

然后，选择“实例化函数”工具，将“类型”设置为“直线”，然后在圆的上方创建一条直线，作为齿轮的高度。

接着，选择“直线”工具，在圆的周围创建一个直线，作为齿轮的半径。

现在，选择“线段绘制”工具，将“起点”设置为圆的边缘，并在圆的周围创建一些线段，形成齿轮的齿形。

根据实际需要，可以选择不同的齿数和齿距。

接下来，选择“修剪/增加”工具，并选择合适的区域进行修剪，使齿轮的外形更加光滑和均匀。

然后，选择“实例化函数”工具，将“类型”设置为“圆弧”，并在齿轮的外缘创建圆弧，用于修剪齿轮的端面。

然后，选择“凹陷”工具，并选择合适的区域进行凹陷，模拟出齿轮的凹槽。

可以使用不同的凹槽样式和尺寸来创建不同类型的齿轮。

接着，选择“三维旋转”工具，选择合适的区域进行旋转，使齿轮的齿形更加真实和精确。

可以使用不同的角度和半径来调整齿轮的外形。

最后，选择“镜像”工具，将齿轮在水平和垂直方向上进行镜像，实现齿轮的对称性。

然后选择“圆柱体”工具，并选择合适的区域进行填充，使齿轮具有实体形式。

完成以上步骤后，我们成功地使用SolidWorks制作了一个圆柱直齿轮。

可以通过选择不同的参数和选项来自定义齿轮的外形和尺寸。

此外，还可以使用SolidWorks的其他工具和功能对齿轮进行进一步的设计和分析。

使用SOLIDWORKS方程式绘制渐开线齿轮在SOLIDWORKS中，有时需要在参数之间建立关联，但这种关联却无法通过使用几何关系或常规的建模技术来实现。

这时我们就可以使用方程式来建立模型中尺寸之间的数学关系。

在方程式驱动的曲线中最经典的就是渐开线了，这也是绘制齿轮时不可或缺的线条类型。

齿廓为渐开线的齿轮统称为渐开线齿轮。

渐开线齿轮的齿形由渐开线和过渡线组成，齿轮的端面齿廓为圆的渐开线，大端的理论齿廓为球面渐开线。

渐开线齿轮可利用变位的方法避免根切,改善啮合指标和提高轮齿强度等，因其具有的众多优点，渐开线成为了应用最广的一种齿轮曲线。

在平常的设计工作中，通常会使用SOLIDSWORKS设计库中的Toolbox功能来直接得到我们想要的齿轮类型。

如螺旋齿轮、直齿内齿轮、正齿轮等。

而本文将以渐开线直齿内齿轮为例，示范如何使用SOLIDWORKS方程式链接驱动的方式绘制渐开线齿轮。

首先我们选择上方的工具——方程式来插入直齿内齿轮方程式。

由于参数较多，手动输入较为繁琐，所以我们可以通过直接将方程式链接到文件的方式进行插入。

输入完成的方程式可以在设计树中进行查看。

绘制五个同心圆，分别标注为方程式中的分度圆、基圆、齿根圆、齿顶圆、最外圆，然后选择最外圆和齿顶圆之间的轮廓进行拉伸。

选择所生成凸台的表面进行渐开线的草图绘制。

选择插入“方程式驱动的曲线”。

在属性框中输入渐开线方程式：得到渐开线后绘制两根中心线，下方中心线与渐开线、分度圆相交，上方中心线与下方中心线夹角标注为90除以齿数。

以上方中心线为对称轴镜像渐开线，并将两条渐开线之间相交的齿形轮廓拉伸切除。

阵列所得到的切除特征，阵列个数为齿轮齿数，即可得到一个渐开线直齿内齿轮。

以上就是使用SOLIDWORKS方程式绘制渐开线齿轮的方法介绍了。

参数化设计是SOLIDWORKS的重要设计方法，利用参数化设计，我们可以快速的找到产品结构的内部意义，从而建立关联。

在SOLIDWORKS提供的多种可以实现的参数化设计方法中，方程式是最为实用的一种之一。

SW2024齿轮近似齿的画法步骤SW2024齿轮的近似齿的画法步骤:步骤一：确定基本参数1.齿轮的模数：用于测量齿轮的大小，决定齿轮齿形的比例尺度。

2.齿轮的齿数：决定齿轮的尺寸和齿形。

3.齿轮的压力角：决定齿轮齿面的倾斜角度。

4.齿轮的齿宽：齿轮齿形在轮齿上的投影长度，决定齿轮的宽度。

步骤二：绘制齿球轮1.打开SW2024软件，选择新建零件，进入“零件”界面。

2.在图形区域选择“平面”命令，从一个面开始绘制齿轮。

3.在图形区域选择“圆”命令，绘制齿轮的基圆，其直径等于模数乘以齿数除以2π。

4.在图形区域选择“偏移”的命令，将基圆偏移齿宽的一半，得到齿轮的分型圆。

5.在图形区域选择“连接”的命令，将基圆与分型圆连接，得到齿轮的齿形轮廓。

步骤三：绘制齿槽1.在图形区域选择“圆”命令，绘制齿槽圆，其直径等于基圆的直径。

2.在图形区域选择“连接”的命令，将分型圆与齿槽圆连接，得到齿槽齿廓。

3.在图形区域选择“镜像”的命令，将齿槽进行镜像，得到齿轮的所有齿槽。

步骤四：绘制圆角1.在图形区域选择“圆弧”的命令，绘制齿槽的圆角，以减少齿槽的应力集中。

2.选择齿槽圆弧，并在图形区域选择“镜像”的命令，将圆角进行镜像，得到齿轮所有齿槽的圆角。

步骤五：绘制法向面1.在图形区域选择“绘制线段”命令，连接齿槽和齿槽上的圆角，并在图形区域选择“偏移”的命令，将直线偏移一定距离。

2.选择所偏移的直线，并在图形区域选择“阵列”的命令，将直线阵列成齿轮的法向面。

步骤六：绘制螺旋线1.在图形区域选择“圆”命令，绘制齿槽上的螺旋线，螺旋线的参数根据实际需求来设定。

2.选择螺旋线，并在图形区域选择“阵列”的命令，将螺旋线阵列到齿轮的所有齿槽。

步骤七：绘制齿根1.在图形区域选择“圆”命令，绘制齿根圆，其直径等于基圆的直径减去模数的一半。

2.在图形区域选择“偏移”的命令，将齿根圆偏移一定距离，得到齿根的分型圆。

3.在图形区域选择“连接”的命令，将齿根圆与分型圆连接，得到齿根的齿廓。

solidworks齿轮画法SolidWorks齿轮画法齿轮是一种常见的机械传动装置，可以将一个轴上的转动力传递到另一个轴上。

在SolidWorks中，我们可以使用各种工具和功能来绘制和设计齿轮模型。

本文将介绍一种使用SolidWorks绘制齿轮的方法，以帮助您更好地了解齿轮的画法。

1. 创建新零件首先，打开SolidWorks并创建一个新的零件文件。

选择“文件”菜单中的“新建”选项，然后选择“零件”并点击“OK”。

2. 绘制基础轮廓选择“线段”工具，在绘制区域内绘制一个圆来表示齿轮的基础轮廓。

根据需求设置圆的半径和位置。

您可以使用精确测量或直接拖动鼠标来调整圆的尺寸。

3. 绘制齿轮的齿条选择“线段”工具，并从圆周上绘制一个直线，作为第一个齿条的起点。

按照所需的齿轮参数，绘制出其他的齿条。

可以使用直线、圆弧和三点弧等不同的工具来绘制齿条的形状。

4. 齿数和模数的计算齿数是齿轮上齿条的个数，而模数是表示齿轮齿条尺寸的参数。

在设计齿轮之前，我们需要确定齿数和模数。

常见的齿数有8、16、24等，模数可以根据齿数和齿轮的大小来确定。

5. 添加切削特征选择“特征”菜单中的“切削特征”工具，然后选择“齿轮特征”选项卡。

在这里，您可以设置齿轮的齿数、压力角、螺旋角等参数。

根据您的设计要求设置这些参数，并点击“确定”以应用切削特征。

6. 创建齿轮的孔现在，我们需要在齿轮上创建孔。

选择“特征”菜单中的“孔”的工具。

在对话框中，选择孔的类型、位置和尺寸，并点击“确定”以添加孔。

7. 添加其它特征根据需要，我们可以继续使用SolidWorks的各种工具和功能来添加其他特征。

例如，可以使用“圆角”工具来为齿轮添加圆角边缘，使用“倒角”工具为孔边缘添加倒角等。

8. 完成设计当您完成齿轮的绘制和特征添加后，点击“保存”按钮将文件保存到所需的位置。

您可以选择不同的文件格式，如SLDPRT或STL等，以适应不同的用途。

总结：在SolidWorks中，通过以下步骤可以绘制齿轮模型：首先创建新的零件文件，然后绘制齿轮的基础轮廓并确定齿数和模数，接着添加切削特征和齿轮孔，并根据需要添加其他特征和细节。

1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。

在SolidWorks 的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件，如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。

(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。

下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。

在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。

具体参数设置，如图3所示。

(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔，如图5所示。

(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。

修改完以后就可以保存了。

注意这里建议用“另存为”，因为直接点击保存，系统会自动保存到Toolbox配置的路径中去，那就会添加不必要的麻烦。

当然如果就想保存到Toolbox的配置路径，那么就直接保存即可。

Toolbox的配置路径更改有很多方法，如可以在“选项”→“异型孔向导/Toolbox”→“配置”，也可以在菜单中找到，还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。

打开以后就能进入Toolbox配置的欢迎界面，如图6所示。

这里直接点击“3.定义用户设定”，就切换到了用户设定界面，如图7所示。

这里可以直接选择“生成零件”，然后在“在此文件夹生成零件：”选择保存的路径，最后保存退出就可以了。

solidworks齿轮齿条方程（原创实用版）目录1.引言2.SolidWorks 简介3.齿轮齿条的绘制方法4.齿轮齿条方程式的应用5.结论正文1.引言齿轮和齿条是机械传动中常用的一种装置，能够将转动力传递到另一个装置中。

在 SolidWorks 软件中，可以利用方程式来精确绘制齿轮和齿条，从而确保机械传动的准确性。

本文将介绍如何在 SolidWorks 中绘制齿轮齿条，并应用方程式进行精确计算。

2.SolidWorks 简介SolidWorks 是一款专业的三维建模软件，广泛应用于机械设计、产品研发等领域。

通过 SolidWorks，用户可以轻松地创建、编辑和分析三维模型，为机械传动设计提供便利。

3.齿轮齿条的绘制方法在 SolidWorks 中，齿轮和齿条的绘制可以通过以下步骤完成：（1）创建一个新的零件文件，并在其中绘制一个圆柱体作为齿轮的基体。

（2）利用“放样”功能，在圆柱体上绘制齿轮的齿形曲线。

（3）使用“扫描”功能，将齿形曲线延伸到齿轮的整个圆周上，从而形成一个完整的齿轮。

（4）创建一个新的零件文件，并在其中绘制一个长方体作为齿条的基体。

（5）利用“放样”功能，在长方体上绘制齿条的齿形曲线。

（6）使用“扫描”功能，将齿形曲线延伸到齿条的整个长度上，从而形成一个完整的齿条。

4.齿轮齿条方程式的应用在 SolidWorks 中，可以利用方程式来精确控制齿轮和齿条的几何参数，如齿数、模数、压力角等。

方程式的应用可以使齿轮和齿条的尺寸更加精确，从而提高传动的准确性和可靠性。

例如，在绘制齿轮时，可以设置方程式：Z = (齿数 * 模数) / 2其中，Z 表示齿轮的高度，齿数表示齿轮的齿数，模数表示齿轮的模数。

通过调整齿数和模数，可以改变齿轮的大小和形状。

同样，在绘制齿条时，可以设置方程式：Y = (齿数 * 模数) / 2其中，Y 表示齿条的高度，齿数表示齿条的齿数，模数表示齿条的模数。

通过调整齿数和模数，可以改变齿条的大小和形状。

SolidWorks渐开线齿轮的绘制方法渐开线齿轮是一种特殊的齿轮，齿面的曲线是一条渐开线。

渐开线的特点是，在一个固定点上，切点和固定点之间的连线总是固定的且不口袋，并且在固定点处切点进入到内部，不与黄金轨迹圆有重叠。

首先，我们需要在SolidWorks中创建一个新的零件文件。

单击“文件”选项卡，选择“新建”命令，并选择“零件”。

接下来，我们需要创建外部轮廓。

单击“草图”选项卡，选择“草图”命令，并选择一个适当的平面来进行草图。

在草图中，应该首先绘制基准圆。

假设我们需要绘制一个齿轮，具有半径为R的基准圆。

使用“圆”工具在草图中绘制一个基准圆。

接下来，我们需要绘制渐开线曲线。

使用“曲线”工具在草图中绘制渐开线。

渐开线可以通过直接输入参数方程或使用渐开线生成工具进行绘制。

之后，我们需要绘制齿轮的齿槽。

使用“多边形”工具在草图中绘制一个六边形，作为齿槽的边界。

然后，使用“拉伸”命令将六边形拉伸到基准圆上，形成一个齿槽。

再次使用“拉伸”命令，将渐开线曲线和齿槽拉伸到适当的高度，形成齿轮的外形。

最后，使用“镜像”命令在水平方向上复制齿槽，以形成完整的齿轮。

上述方法是绘制渐开线齿轮的一种常见方法，但在实际使用中，可以根据具体的需求和设计要求，选择合适的方法。

例如，可以使用宏进行批量生成渐开线齿轮，或者使用SolidWorks自带的齿轮生成工具进行绘制。

总结起来，渐开线齿轮的绘制方法包括创建基准圆、绘制渐开线曲线、绘制齿槽、拉伸形成齿轮外形以及使用镜像命令复制齿槽。

根据实际需求和设计要求，可以选择不同的绘制方法。

只要掌握了这些基本步骤，就可以在SolidWorks中绘制出高质量的渐开线齿轮。

SolidWorks齿轮角度变化曲线一、概述齿轮是机械传动系统中常用的零部件之一，能够通过齿轮的啮合传递动力和转速。

在SolidWorks中，我们可以通过建模和分析齿轮，来更好地理解齿轮传动的工作原理。

而齿轮的角度变化曲线是分析齿轮运动学特性的重要方法之一。

本文将介绍如何在SolidWorks中绘制齿轮的角度变化曲线，并分析其特性。

二、SolidWorks中齿轮建模在SolidWorks中，我们可以通过绘制齿轮的参数化曲线、创建齿轮零件并进行齿轮剖面设计，来建立齿轮模型。

我们需要确定齿轮的参数，包括齿轮的模数、齿数、压力角等。

通过SolidWorks的建模工具，在零件模型中创建齿轮的曲线轮廓，并使用参数化设计功能，根据参数快速生成不同规格的齿轮模型。

三、齿轮角度变化曲线的概念齿轮的角度变化曲线是指在齿轮啮合过程中，随着时间或位置的变化，齿轮齿顶点对啮合点的相对角度随之发生变化的曲线。

在大多数情况下，齿轮的角度变化曲线呈周期性变化，通过分析角度变化曲线的特性，可以帮助我们理解齿轮传动的运动规律，并为齿轮传动系统的设计和优化提供重要参考。

四、SolidWorks中绘制齿轮角度变化曲线1. 创建齿轮零件：我们需要使用SolidWorks创建齿轮零件模型，并确定齿轮的参数化设计。

2. 定义齿轮的旋转：在SolidWorks中，我们可以通过定义齿轮零件的旋转角度，来模拟齿轮的转动过程。

3. 绘制齿轮啮合点坐标：在齿轮啮合过程中，我们可以通过SolidWorks的坐标测量工具，绘制出齿轮齿顶点和啮合点的坐标变化。

4. 拟合角度变化曲线：通过测量和记录齿轮啮合点的坐标变化，在SolidWorks中使用曲线拟合工具，可以绘制出齿轮角度变化曲线。

五、齿轮角度变化曲线的分析齿轮的角度变化曲线可以反映出齿轮啮合点的相对运动状态，通过分析齿轮角度变化曲线，我们可以得到以下重要信息：1. 齿轮传动比：通过分析角度变化曲线的周期和幅值，可以计算出齿轮的传动比，进而确定齿轮传动系统的传动性能。

若要问渐开线齿轮怎么画，肯定有N多的人告诉我，去CAXA里画个齿形转过来，一拉伸不就OK了，或者就用插件呗，或者还有道行深的坛友说用方程式，再不就自已编点代码等等。

试问不借助于这些外在的帮助，仅用SW的做图功能，能做出准确的渐开线齿轮吗？答案是肯定的。

在此，假设要画的齿轮m=2,齿数Z=20,按标准的直齿圆柱齿轮，其齿顶圆直径为φ44，齿厚一般为10倍的模数，即20，看来第一步是要拉一个圆柱出来了，事实上工厂加工齿轮也是从圆柱毛坯开始的。

打开SW，新建一个零件，选前视基准面，进入草图，画一个φ44的圆，圆心要定在原点哦，退出草图，选拉伸，拉伸距离输入20，退出得到一个圆柱。

齿轮1.JPG (99.36 KB)1评分次数owater_hu本主题由虫二于2009-4-28 15:18 分类收藏分享评分回复引用订阅报告道具TOPWXD1235级会员帖子247 积分14 仿真币380 阅读权限25 2#发表于2007-12-27 09:23 | 只看该作者选取圆柱的上表面，进入草图，过圆心做一条竖直的中心线，再过圆心做一条中心线，与竖直中心线的夹角为4.5°。

（因为齿数是20,故过分度圆的齿形和齿槽为18°，半个齿槽为4.5°）过圆心做一个圆，直径为40，这就是分度圆，我们知道，标准齿轮的压力角为20°，其实严格意义上，应该是分度圆上的压力角为20，过圆心再做一条中心线，与刚才做的线夹角为20°。

过A点做AC⊥OB，交于C点，因为基圆半径r b=m*Z/2cos20°,即分度圆半径乘20°角的余弦。

因此以OC为半径做的圆即为基圆。

A点是齿廓上与分度圆的交点，显然它是渐开线上的一点，因AC⊥OB，故AC相切于基圆，AC被称为渐开线的发生线，根据渐开线的性质，渐开线是从基圆上某一点开始，且从这一点到C点的弧长等于AC。

假定此点为D，即弧CD=A C（直线），由于AC已知，D 点唯一确定，标注AC尺寸显示为6.84,因AC尺寸已由已知尺寸确定，标注时，电脑出现一个提示框，是否将该尺寸设为从动，点确定。
