SW画齿轮方法简介1

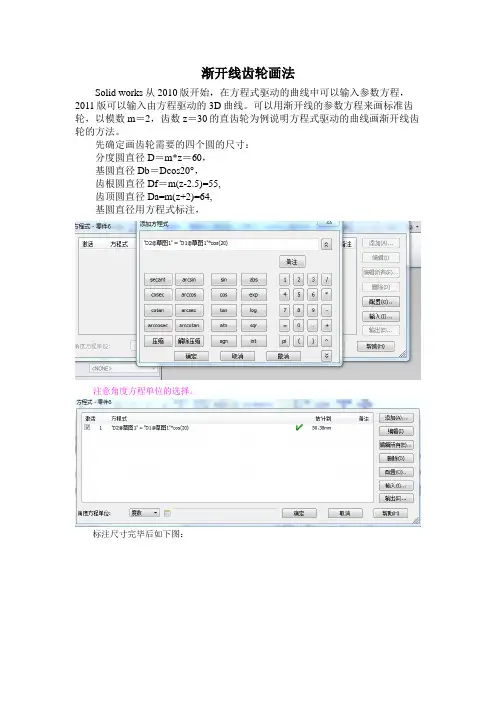

渐开线齿轮画法Solid works从2010版开始，在方程式驱动的曲线中可以输入参数方程，2011版可以输入由方程驱动的3D曲线。

可以用渐开线的参数方程来画标准齿轮，以模数m＝2，齿数z＝30的直齿轮为例说明方程式驱动的曲线画渐开线齿轮的方法。

先确定画齿轮需要的四个圆的尺寸：分度圆直径D＝m*z＝60，基圆直径Db＝Dcos20°，齿根圆直径Df＝m(z-2.5)=55,齿顶圆直径Da=m(z+2)=64,基圆直径用方程式标注，注意角度方程单位的选择。

标注尺寸完毕后如下图：插入方程式驱动的曲线选择参数性，输入渐开线的参数方程：Xt=Rb*(tsint+cost)Yt=Rb*(sint-tcost) ，Rb为基圆半径。

输入方程时要把角度转为弧度。

预览到如上图的曲线。

确定后画一条中心线镜向，裁剪（在2010版中裁剪或镜向会使渐开线过定义，原因不明）成下面第二幅图的形状。

标注齿厚s的尺寸，s=p/2=πm/2=π.标注尺寸后，原有的对称关系有可能会错乱，需要重新标注几何关系，在基圆与齿根圆之间加圆弧与齿根圆相切半径（0.25m），如下图。

标注完几何关系后使中心线水平以完全定义草图。

拉伸时用轮廓选择拉伸两次成下图。

最后阵列得到齿轮模型。

以下为渐开线参数方程的推导：以θ（rad）为参数，AP＝l＝θr，P点的轨迹即为以E点为起点的渐开线。

OB＝OC+BC=rcosθ+θrsinθPB=AC-AD=rsinθ-θrcosθ得，P(-(rcos θ+θrsin θ),(rsin θ-θrcos θ))。

sgn(Px)=-1与渐开线的旋转方向有关。

cos tan *cos **sin *sin **cos b kk kk k b b b b r r a a a x r r rad y r r rad θθθθθθθ⎧=⎪⎨⎪=-⎩=+⎧⎨=-⎩。

1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。

在SolidWorks 的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件，如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。

(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。

下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。

在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。

具体参数设置，如图3所示。

(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔，如图5所示。

(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。

修改完以后就可以保存了。

注意这里建议用“另存为”，因为直接点击保存，系统会自动保存到Toolbox配置的路径中去，那就会添加不必要的麻烦。

当然如果就想保存到Toolbox的配置路径，那么就直接保存即可。

Toolbox的配置路径更改有很多方法，如可以在“选项”→“异型孔向导/Toolbox”→“配置”，也可以在菜单中找到，还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。

打开以后就能进入Toolbox配置的欢迎界面，如图6所示。

这里直接点击“3.定义用户设定”，就切换到了用户设定界面，如图7所示。

这里可以直接选择“生成零件”，然后在“在此文件夹生成零件：”选择保存的路径，最后保存退出就可以了。

1、利用SolidWorks自带插件“Toolbox”生成齿轮对于出图与用于运动模拟的用户,可以用简化的“渐开线”齿轮代替,这样不但可以大大简化建模的时间,而且可以充分利用现有的计算机资源。

在SolidWorks 的Toolbox插件中就有齿轮模块,下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件,如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了,如图2所示。

(2)目前虽然在“GB”中还没有齿轮,但就是可以用其她标准中的齿轮代替。

下面就以“AnsiMetric”标准为例,介绍Toolbox中调用齿轮的方法。

在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”,在这里系统已经给出了常用的齿轮形式, 我们需要哪种形式的齿轮就可以生成哪种,如圆柱直齿轮,这里翻译成了“正齿轮”。

具体参数设置,如图3所示。

(3)通过一系列的设置,我们就可以得到想要的齿轮了,如果还达不到自己的要求,就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮,就可以用一个“旋转切除”命令与一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔,如图5所示。

(4)这样这个齿轮就差不多完成了,如果用户齿轮有其她的形式,当然可以自己再做进一步的修改。

修改完以后就可以保存了。

注意这里建议用“另存为”,因为直接点击保存,系统会自动保存到Toolbox配置的路径中去,那就会添加不必要的麻烦。

当然如果就想保存到Toolbox的配置路径,那么就直接保存即可。

Toolbox的配置路径更改有很多方法,如可以在“选项”→“异型孔向导/Toolbox”→“配置”,也可以在菜单中找到,还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。

打开以后就能进入Toolbox配置的欢迎界面,如图6所示。

这里直接点击“3、定义用户设定”,就切换到了用户设定界面,如图7所示。

这里可以直接选择“生成零件”,然后在“在此文件夹生成零件:”选择保存的路径,最后保存退出就可以了。

SW2024齿轮近似齿的画法步骤齿轮是机械传动中常见的零件，它可以将电动机的旋转方向和速度传递给其他部件。

在SolidWorks 2024中，可以使用多个工具和功能创建一个近似齿的齿轮模型。

下面是一个使用SolidWorks 2024逐步绘制近似齿的齿轮的详细过程。

步骤一：创建齿轮基础轮廓1. 打开SolidWorks 2024软件，选择“新建”创建一个新的零件文件。

2.在平面图中，选择前视图或顶视图（通常选择前视图）。

3.使用“圆”命令，创建一个圆，表示齿轮的外径。

输入外径的尺寸，并设定为正数，点击“确定”。

4.使用“圆”命令创建一个内径圆，表示齿轮的内径。

输入内径的尺寸，并设定为正数，点击“确定”。

步骤二：创建主齿廓1.在视图菜单中选择“等距投影”，将齿轮从左侧视图显示为等距投影。

2. 在插入菜单中选择”Sketch Picture“，插入一张包含齿轮齿谱图的图片，将其调整到齿轮的正确尺寸和位置。

3.使用“线”或“圆弧”命令，根据齿轮齿谱图绘制最外层齿廓的形状。

根据需要，可以使用“线切割”命令剪裁内部或外部的齿廓形状。

步骤三：绘制齿形曲线1.使用“线”或“圆弧”命令，从最外层齿廓的顶点开始，依次绘制齿轮齿形曲线。

2.使用“线”或“圆弧”命令，从最内层齿廓的顶点开始，依次绘制内部齿廓的形状。

3.注意，内外齿廓的节点相互对应，并形成一个完整的齿形曲线。

步骤四：创建起始齿和末端齿1.在插入菜单中选择“基准平面”，创建一个垂直于装配中齿轮的平面。

2.使用“线”或“圆弧”命令，在基准平面上绘制起始齿的形状。

通常起始齿由两个弯曲的直线段和两个圆弧组成。

在绘制的起始齿形状之间创建尺寸关系，以确保其与主齿廓对应。

3.复制起始齿形状，使用“镜像”命令在基准平面上创建末端齿。

步骤五：创建孔和其他要素1.选择适当的工具和命令，在齿轮上创建孔、凹槽和其他所需的要素。

2.可以使用“圆”、”直线“、”槽型“等命令创建所需的孔和凹槽形状。

SolidWorks 2021画渐开线直齿轮的三种画法摘要：本文详细介绍了SOLIDWORKS 画渐开线直齿轮的三种画法，别离是方程式驱动的参数法、TOOLBOX 标准库取样法和GEAR TRAX 插件法，个人感觉GEAR TRAX 插件做出来的齿轮最精准，可是因为要下载插件比较繁琐，TOOLBOX 方式比较简单，但模型不够精准，方程式法需要对齿轮相关的参数有必然的了解，超级值得学习。

0 前言本文针对的是低级学习者，因此关于SOILDWORKS 的大神一笑而过就好，勿喷。

这三种方式百度上都有，但不够集中，初学者学起来很费力，因此我就将三种方式集中起来供大伙儿参考。

本文齿轮参数设模数为m=2，齿数为z=50，压力角20=α，齿宽B=20，那么依照有关的公式取得：分度圆直径：d=mz=100mm 齿顶圆直径：da=（z+2）m=104mm 齿根圆直径：df=（）m=95mm 基圆直径：db=mzcos α 分度圆齿厚：m π=π 齿轮齿根圆角：r=0.38m注：当压力角为20度时，齿轮齿数在41及以下，基圆直径大于齿根圆直径，齿数在42及以上，基圆直径小于齿根圆直径，本例为第二种情形。

1、关于直齿圆柱齿轮，当基圆大于齿根圆时，整个齿形就会分为：工作部份和非工作部份，工作部份为渐开线，非工作部份为过渡曲线，它们可用计算法、查表法、和代圆弧法来确信。

2、当基圆小于齿根圆时，由于过渡曲线部份不参与啮合，因此能够做成任意曲线，只要不妨碍共轭齿条（或齿轮）齿顶的运转即可，通经常使用直线、圆弧与铣刀齿形的渐开线部份连接。

咱们那个地址统一将齿根圆与基圆的过度设成圆角，大小为。

渐开线方程式：ϕϕϕsin cos b b r r x +=ϕϕϕcos sin b b r r y -=那个地址rb=db/2，是基圆半径，ϕ为渐开线走过的角度，那个地址取0~π/4就好。

1 方程式法打开SOLIDWORKS，新建一个文件，打开方程式，方程式在工具选项卡里面在全局变量下输入需要的齿轮参数单击确信，第一将度改成弧度工具>选线>文档属性>单位单击确信，在前视基准面下新建一个草图，在样条曲线选项下选择方程式驱动的曲线，并输入上述渐开线方程式，取得渐开线曲线注：输入公式时，引用参数要打双引号，且在英文输入法下退出草图，在前视基准面下新建草图，画出基圆，齿根圆，分度圆，齿顶圆，并随意标注打开方程式选项卡，在特点下面点击方程式的下属空白框，然后单击草图上的尺寸标注，就会显现“D4@草图2”，在数值/方程式下选择全局变量下的“da”同理，完成齿根圆，基圆，分度圆的方程式创建，那个地址创建一个方程式后，尺寸标注会看不见，只需要点击一下左侧树状的草图，，标注就会显现出来在草图2下将草图1的样条曲线转换为实体引用，隐藏草图1，缘故是因为咱们不行直接对参数化建模的渐开线作剪裁，因此曲线救国作一条构造线，用于渐开线的镜像，同时将分度圆剪裁掉，留下一小段，并将小段分度圆两头别离与构造线和渐开线重合尺寸标注小段分度圆，标注圆弧的时候先单击上下两点，在=再单击圆弧打开方程式选项卡，在方程式项目下添加方程式，单击方才的尺寸标注，输入参数从头打开草图2，镜像渐开线，并剪裁单击3点圆弧按钮，选择创建两段圆弧，并标注，两段圆弧坐相等约束，并别离与基圆、分度圆相切打开方程式选项，选择适才的标注，在数值/方程式下选择r，即齿根圆角从头打开草图2，剪裁曲线，为了幸免剪裁曲线后方程式错误，能够将不需要的曲线设置成构造线拉伸草图，取得一个齿，然后阵列，选择外圆面和特点2 Toolbox库选择法打开SolidWorks，选择任务窗格，然后选择toolbox选择国标GB选择动力传动，齿轮，正齿轮，右键，生成零件设置模数，齿数，压力角并另存为零件，能够看到，生成的齿轮没有齿根圆角，渐开线也不够标准，不适合用于受力分析，但适合用于齿轮表示的地址3 Gear Trax插件法下载gear trax插件，pan.b依照里面的说明说安装，为了幸免错误，我上传的是英文包，英语略微差一点的能够对照中文界面选择直齿轮，将模数设置为2，单位为metric，在pinion的teeth下设置为50，facewidth 设置为20，在右边create in cad当选择pinion only，其他的默许然后单击下面第二个图标，等待，然后自动创建完成能够看到，齿轮成立很标准，同时若是有螺旋角，还能够很方便的成立螺旋齿轮结论本文介绍了SOLIDWORKS的三种齿轮成立方式，借此抛砖引玉，方便初学者，固然还有别的方式，读者能够自行百度，个人感觉第一种方程式法很有挑战性，关于学者以后的参数化建模有专门大的借鉴意义，而插件法能够用于有限元或动力学仿真，取得的结果会比较准确。

1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。

在SolidWorks 的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件，如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。

(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。

下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。

在Toolbox的目录过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。

具体参数设置，如图3所示。

(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔，如图5所示。

(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。

修改完以后就可以保存了。

注意这里建议用“另存为”，因为直接点击保存，系统会自动保存到Toolbox配置的路径中去，那就会添加不必要的麻烦。

当然如果就想保存到Toolbox的配置路径，那么就直接保存即可。

Toolbox的配置路径更改有很多方法，如可以在“选项”→“异型孔向导/Toolbox”→“配置”，也可以在菜单中找到，还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。

打开以后就能进入Toolbox配置的欢迎界面，如图6所示。

这里直接点击“3.定义用户设定”，就切换到了用户设定界面，如图7所示。

这里可以直接选择“生成零件”，然后在“在此文件夹生成零件：”选择保存的路径，最后保存退出就可以了。

solidworks齿轮制作SolidWorks是一种由Dassault Systèmes公司开发的三维计算机辅助设计（CAD）软件，广泛用于机械设计和工程领域。

在SolidWorks中制作齿轮是一项常见的任务，本文将介绍使用SolidWorks制作齿轮的步骤。

首先，打开SolidWorks软件并创建一个新的零件文件。

然后，选择“Front Plane”（前视平面）并点击“Sketch”（草图）工具，开始绘制齿轮的草图。

在草图界面上，使用各种绘图工具，比如线条、圆形和构造几何体，来创建齿轮的轮廓。

可以根据需要选择绘制直线、弧线、圆和其他形状。

齿轮的尺寸通常由模数（Module）来定义，模数是表示齿轮齿数与直径之比的参数。

可以通过输入模数的数值来定义齿轮的尺寸。

在草图模式下，可以使用“Dimensions”（尺寸）工具来添加尺寸约束。

通过选择需要添加尺寸的线条或圆，然后输入数值来定义尺寸。

可以添加齿数、模数、齿宽和压力角等尺寸。

完成草图绘制后，点击“Features”（特征）选项卡，选择“Extruded Boss/Base”（拉伸凸起）特征。

在新建特征对话框中，选择要拉伸的草图并指定拉伸的深度，表示齿轮的厚度。

点击“OK”按钮，就可以生成齿轮的三维模型。

接下来，添加齿轮的齿槽。

在特征选项卡中，选择“Extruded Cut”（拉伸剪切）特征。

在新建特征对话框中，选择齿轮以及用于剪切的草图。

确保采用正确的方向和深度来剪切齿槽。

点击“OK”按钮，齿轮的齿槽将被添加到模型中。

完成齿槽的添加后，可以进行一些其他的细节调整。

比如可以添加倒角、孔洞或者纹理等。

在SolidWorks中，可以使用各种特征工具来完成这些任务。

最后，为了使齿轮看起来更真实，可以添加一些渲染和显示效果。

SolidWorks提供了丰富的渲染和显示选项，可以使创建的齿轮在3D环境中更加逼真。

总结起来，使用SolidWorks制作齿轮需要以下几个步骤：创建草图、定义尺寸、拉伸凸起、拉伸剪切、添加细节和渲染显示。

solidworks齿轮设计总结SolidWorks齿轮设计总结齿轮是机械传动中广泛使用的元件之一，其作用是实现不同轴间的动力传递和转速变换。

在SolidWorks这一强大的三维建模软件中，齿轮的设计与模拟变得更加方便和高效。

本文将对SolidWorks齿轮设计的关键步骤和注意事项进行总结，以帮助读者更好地掌握该软件的应用。

一、创建基本型状1. 打开SolidWorks软件，在新建零件时选择合适的单位，并确定齿轮尺寸。

可以采用ISO标准齿廓或其他特定齿廓。

根据齿轮的设计要求，选择对应的齿数、模数、压力角等参数。

2. 在主界面的“特征”栏中，选择“圆柱体”创建一个圆柱，设定其直径为齿轮外径。

3. 使用“从圆体提取”功能，由上述圆柱体提取齿轮的侧面轮廓。

选择好圆弧半径和齿廓形状，并设定齿廓的顶部和底部直径。

4. 使用“镜像”功能，将齿轮的侧面轮廓镜像复制以得到完整的齿轮结构。

二、齿数与模数计算1. 进入齿轮设计阶段后，首先需要根据需要确定齿轮的齿数和模数。

这两个参数是齿轮设计的基本依据。

2. 齿数的计算：根据所用材料、齿轮传动比和输出转速等因素，应根据相关公式计算得出合理的齿数。

3. 模数的计算：模数是齿轮设计中的重要参数，可根据齿数和齿轮的直径计算得出。

三、绘制与设计齿轮齿廓1. 首先，使用SolidWorks的“套放线”功能，将齿数和模数代入相关公式，绘制出齿轮齿廓的基准圆、分度圆和齿顶圆。

2. 轮廓的绘制：通过齿轮的齿数、压力角、齿高系数和齿廓直线直角半径等参数，可以计算并绘制出齿轮的齿廓。

3. 模具的设计：可以通过“镜向分布”功能，通过复制齿廓来构建整个齿轮的齿数。

四、进行齿轮的立体建模与装配1. 切换到装配模式后，导入前面建模好的齿轮。

2. 使用SolidWorks的“装配”功能，将各个部件进行合理的组装，确保齿轮之间的啮合。

3. 通过将轴与齿轮相连接，使齿轮能够旋转，验证齿轮设计的合理性。

SW2024齿轮近似齿的画法步骤
齿轮是一种常见的机械传动装置，用于传递旋转运动和转矩。

在Solidworks2024软件中，我们可以使用草图功能来创建齿轮的近似齿。

下面是使用SW2024画出齿轮近似齿的步骤。

1. 打开Solidworks2024软件，并新建一个草图。

2.在草图中选择一个适当的平面来绘制齿轮的剖面。

可以选择XY平面或XZ平面来进行绘制。

3.使用画线工具，在草图平面上绘制一个圆形，作为齿轮的基准圆。

圆的半径可以根据实际需求来确定。

4.在草图平面上选取合适的位置，使用画线工具绘制一个与基准圆相切的圆，作为齿轮的齿顶圆。

齿顶圆的半径通常为基准圆半径加上齿高。

5.在齿顶圆的内部，使用画线工具绘制一个与基准圆相切的圆，作为齿轮的齿根圆。

齿根圆的半径通常为基准圆半径减去齿高。

6.使用画线工具连接齿顶圆和齿根圆，绘制出齿轮的一个齿槽。

齿槽的形状可以根据实际需求来确定，可以是直线、圆弧或复杂曲线。

7.选择齿槽的线段，使用镜像工具将其复制到整个齿轮的周长上。

镜像轴可以选择基准圆的圆心作为镜像的中心轴。

8.在齿轮的周长上复制出足够数量的齿槽，使得齿轮的整个周长都被覆盖。

9.使用实体拉伸工具，将齿槽拉伸成齿轮的厚度。

拉伸的高度可以根据实际需求来确定。

10.完成齿轮的近似齿的绘制。

以上是使用Solidworks2024软件画出齿轮近似齿的步骤。

在实际应用中，可以根据需要对步骤进行适当的调整和优化，以满足具体的设计要求。

solidworks圆柱直齿轮制作教程SolidWorks是一款强大的三维建模软件，可以用于设计和制造各种机械零件和装配体。

在机械设计中，圆柱直齿轮是一种常见的机械传动装置，它具有传递转矩的功能。

下面将介绍如何使用SolidWorks制作一个圆柱直齿轮。

首先，打开SolidWorks软件，并创建一个新的零件文件。

选择“英寸(IPS)”为单位，然后选择“立即继续”。

接下来，选择“点”工具，然后在图纸中心创建一个点，这将是齿轮的中心点。

接下来，选择“正逆时针细密旋转”工具，将“旋转中心”设置为刚才创建的点，然后输入旋转角度为0度。

这样就创建了一个旋转角度为0度的圆。

然后，选择“实例化函数”工具，将“类型”设置为“直线”，然后在圆的上方创建一条直线，作为齿轮的高度。

接着，选择“直线”工具，在圆的周围创建一个直线，作为齿轮的半径。

现在，选择“线段绘制”工具，将“起点”设置为圆的边缘，并在圆的周围创建一些线段，形成齿轮的齿形。

根据实际需要，可以选择不同的齿数和齿距。

接下来，选择“修剪/增加”工具，并选择合适的区域进行修剪，使齿轮的外形更加光滑和均匀。

然后，选择“实例化函数”工具，将“类型”设置为“圆弧”，并在齿轮的外缘创建圆弧，用于修剪齿轮的端面。

然后，选择“凹陷”工具，并选择合适的区域进行凹陷，模拟出齿轮的凹槽。

可以使用不同的凹槽样式和尺寸来创建不同类型的齿轮。

接着，选择“三维旋转”工具，选择合适的区域进行旋转，使齿轮的齿形更加真实和精确。

可以使用不同的角度和半径来调整齿轮的外形。

最后，选择“镜像”工具，将齿轮在水平和垂直方向上进行镜像，实现齿轮的对称性。

然后选择“圆柱体”工具，并选择合适的区域进行填充，使齿轮具有实体形式。

完成以上步骤后，我们成功地使用SolidWorks制作了一个圆柱直齿轮。

可以通过选择不同的参数和选项来自定义齿轮的外形和尺寸。

此外，还可以使用SolidWorks的其他工具和功能对齿轮进行进一步的设计和分析。

使用SOLIDWORKS方程式绘制渐开线齿轮在SOLIDWORKS中，有时需要在参数之间建立关联，但这种关联却无法通过使用几何关系或常规的建模技术来实现。

这时我们就可以使用方程式来建立模型中尺寸之间的数学关系。

在方程式驱动的曲线中最经典的就是渐开线了，这也是绘制齿轮时不可或缺的线条类型。

齿廓为渐开线的齿轮统称为渐开线齿轮。

渐开线齿轮的齿形由渐开线和过渡线组成，齿轮的端面齿廓为圆的渐开线，大端的理论齿廓为球面渐开线。

渐开线齿轮可利用变位的方法避免根切,改善啮合指标和提高轮齿强度等，因其具有的众多优点，渐开线成为了应用最广的一种齿轮曲线。

在平常的设计工作中，通常会使用SOLIDSWORKS设计库中的Toolbox功能来直接得到我们想要的齿轮类型。

如螺旋齿轮、直齿内齿轮、正齿轮等。

而本文将以渐开线直齿内齿轮为例，示范如何使用SOLIDWORKS方程式链接驱动的方式绘制渐开线齿轮。

首先我们选择上方的工具——方程式来插入直齿内齿轮方程式。

由于参数较多，手动输入较为繁琐，所以我们可以通过直接将方程式链接到文件的方式进行插入。

输入完成的方程式可以在设计树中进行查看。

绘制五个同心圆，分别标注为方程式中的分度圆、基圆、齿根圆、齿顶圆、最外圆，然后选择最外圆和齿顶圆之间的轮廓进行拉伸。

选择所生成凸台的表面进行渐开线的草图绘制。

选择插入“方程式驱动的曲线”。

在属性框中输入渐开线方程式：得到渐开线后绘制两根中心线，下方中心线与渐开线、分度圆相交，上方中心线与下方中心线夹角标注为90除以齿数。

以上方中心线为对称轴镜像渐开线，并将两条渐开线之间相交的齿形轮廓拉伸切除。

阵列所得到的切除特征，阵列个数为齿轮齿数，即可得到一个渐开线直齿内齿轮。

以上就是使用SOLIDWORKS方程式绘制渐开线齿轮的方法介绍了。

参数化设计是SOLIDWORKS的重要设计方法，利用参数化设计，我们可以快速的找到产品结构的内部意义，从而建立关联。

在SOLIDWORKS提供的多种可以实现的参数化设计方法中，方程式是最为实用的一种之一。

SW2024齿轮近似齿的画法步骤SW2024齿轮的近似齿的画法步骤:步骤一：确定基本参数1.齿轮的模数：用于测量齿轮的大小，决定齿轮齿形的比例尺度。

2.齿轮的齿数：决定齿轮的尺寸和齿形。

3.齿轮的压力角：决定齿轮齿面的倾斜角度。

4.齿轮的齿宽：齿轮齿形在轮齿上的投影长度，决定齿轮的宽度。

步骤二：绘制齿球轮1.打开SW2024软件，选择新建零件，进入“零件”界面。

2.在图形区域选择“平面”命令，从一个面开始绘制齿轮。

3.在图形区域选择“圆”命令，绘制齿轮的基圆，其直径等于模数乘以齿数除以2π。

4.在图形区域选择“偏移”的命令，将基圆偏移齿宽的一半，得到齿轮的分型圆。

5.在图形区域选择“连接”的命令，将基圆与分型圆连接，得到齿轮的齿形轮廓。

步骤三：绘制齿槽1.在图形区域选择“圆”命令，绘制齿槽圆，其直径等于基圆的直径。

2.在图形区域选择“连接”的命令，将分型圆与齿槽圆连接，得到齿槽齿廓。

3.在图形区域选择“镜像”的命令，将齿槽进行镜像，得到齿轮的所有齿槽。

步骤四：绘制圆角1.在图形区域选择“圆弧”的命令，绘制齿槽的圆角，以减少齿槽的应力集中。

2.选择齿槽圆弧，并在图形区域选择“镜像”的命令，将圆角进行镜像，得到齿轮所有齿槽的圆角。

步骤五：绘制法向面1.在图形区域选择“绘制线段”命令，连接齿槽和齿槽上的圆角，并在图形区域选择“偏移”的命令，将直线偏移一定距离。

2.选择所偏移的直线，并在图形区域选择“阵列”的命令，将直线阵列成齿轮的法向面。

步骤六：绘制螺旋线1.在图形区域选择“圆”命令，绘制齿槽上的螺旋线，螺旋线的参数根据实际需求来设定。

2.选择螺旋线，并在图形区域选择“阵列”的命令，将螺旋线阵列到齿轮的所有齿槽。

步骤七：绘制齿根1.在图形区域选择“圆”命令，绘制齿根圆，其直径等于基圆的直径减去模数的一半。

2.在图形区域选择“偏移”的命令，将齿根圆偏移一定距离，得到齿根的分型圆。

3.在图形区域选择“连接”的命令，将齿根圆与分型圆连接，得到齿根的齿廓。

solidworks齿轮画法SolidWorks齿轮画法齿轮是一种常见的机械传动装置，可以将一个轴上的转动力传递到另一个轴上。

在SolidWorks中，我们可以使用各种工具和功能来绘制和设计齿轮模型。

本文将介绍一种使用SolidWorks绘制齿轮的方法，以帮助您更好地了解齿轮的画法。

1. 创建新零件首先，打开SolidWorks并创建一个新的零件文件。

选择“文件”菜单中的“新建”选项，然后选择“零件”并点击“OK”。

2. 绘制基础轮廓选择“线段”工具，在绘制区域内绘制一个圆来表示齿轮的基础轮廓。

根据需求设置圆的半径和位置。

您可以使用精确测量或直接拖动鼠标来调整圆的尺寸。

3. 绘制齿轮的齿条选择“线段”工具，并从圆周上绘制一个直线，作为第一个齿条的起点。

按照所需的齿轮参数，绘制出其他的齿条。

可以使用直线、圆弧和三点弧等不同的工具来绘制齿条的形状。

4. 齿数和模数的计算齿数是齿轮上齿条的个数，而模数是表示齿轮齿条尺寸的参数。

在设计齿轮之前，我们需要确定齿数和模数。

常见的齿数有8、16、24等，模数可以根据齿数和齿轮的大小来确定。

5. 添加切削特征选择“特征”菜单中的“切削特征”工具，然后选择“齿轮特征”选项卡。

在这里，您可以设置齿轮的齿数、压力角、螺旋角等参数。

根据您的设计要求设置这些参数，并点击“确定”以应用切削特征。

6. 创建齿轮的孔现在，我们需要在齿轮上创建孔。

选择“特征”菜单中的“孔”的工具。

在对话框中，选择孔的类型、位置和尺寸，并点击“确定”以添加孔。

7. 添加其它特征根据需要，我们可以继续使用SolidWorks的各种工具和功能来添加其他特征。

例如，可以使用“圆角”工具来为齿轮添加圆角边缘，使用“倒角”工具为孔边缘添加倒角等。

8. 完成设计当您完成齿轮的绘制和特征添加后，点击“保存”按钮将文件保存到所需的位置。

您可以选择不同的文件格式，如SLDPRT或STL等，以适应不同的用途。

总结：在SolidWorks中，通过以下步骤可以绘制齿轮模型：首先创建新的零件文件，然后绘制齿轮的基础轮廓并确定齿数和模数，接着添加切削特征和齿轮孔，并根据需要添加其他特征和细节。

若要问渐开线齿轮怎么画，肯定有N多的人告诉我，去CAXA里画个齿形转过来，一拉伸不就OK了，或者就用插件呗，或者还有道行深的坛友说用方程式，再不就自已编点代码等等。

试问不借助于这些外在的帮助，仅用SW的做图功能，能做出准确的渐开线齿轮吗？答案是肯定的。

在此，假设要画的齿轮m=2,齿数Z=20,按标准的直齿圆柱齿轮，其齿顶圆直径为φ44，齿厚一般为10倍的模数，即20，看来第一步是要拉一个圆柱出来了，事实上工厂加工齿轮也是从圆柱毛坯开始的。

打开SW，新建一个零件，选前视基准面，进入草图，画一个φ44的圆，圆心要定在原点哦，退出草图，选拉伸，拉伸距离输入20，退出得到一个圆柱。

齿轮1.JPG (99.36 KB)1评分次数owater_hu本主题由虫二于2009-4-28 15:18 分类收藏分享评分回复引用订阅报告道具TOPWXD1235级会员帖子247 积分14 仿真币380 阅读权限25 2#发表于2007-12-27 09:23 | 只看该作者选取圆柱的上表面，进入草图，过圆心做一条竖直的中心线，再过圆心做一条中心线，与竖直中心线的夹角为4.5°。

（因为齿数是20,故过分度圆的齿形和齿槽为18°，半个齿槽为4.5°）过圆心做一个圆，直径为40，这就是分度圆，我们知道，标准齿轮的压力角为20°，其实严格意义上，应该是分度圆上的压力角为20，过圆心再做一条中心线，与刚才做的线夹角为20°。

过A点做AC⊥OB，交于C点，因为基圆半径r b=m*Z/2cos20°,即分度圆半径乘20°角的余弦。

因此以OC为半径做的圆即为基圆。

A点是齿廓上与分度圆的交点，显然它是渐开线上的一点，因AC⊥OB，故AC相切于基圆，AC被称为渐开线的发生线，根据渐开线的性质，渐开线是从基圆上某一点开始，且从这一点到C点的弧长等于AC。

假定此点为D，即弧CD=A C（直线），由于AC已知，D 点唯一确定，标注AC尺寸显示为6.84,因AC尺寸已由已知尺寸确定，标注时，电脑出现一个提示框，是否将该尺寸设为从动，点确定。

solidworks齿轮齿条方程（原创实用版）目录1.引言2.SolidWorks 简介3.齿轮齿条的绘制方法4.齿轮齿条方程式的应用5.结论正文1.引言齿轮和齿条是机械传动中常用的一种装置，能够将转动力传递到另一个装置中。

在 SolidWorks 软件中，可以利用方程式来精确绘制齿轮和齿条，从而确保机械传动的准确性。

本文将介绍如何在 SolidWorks 中绘制齿轮齿条，并应用方程式进行精确计算。

2.SolidWorks 简介SolidWorks 是一款专业的三维建模软件，广泛应用于机械设计、产品研发等领域。

通过 SolidWorks，用户可以轻松地创建、编辑和分析三维模型，为机械传动设计提供便利。

3.齿轮齿条的绘制方法在 SolidWorks 中，齿轮和齿条的绘制可以通过以下步骤完成：（1）创建一个新的零件文件，并在其中绘制一个圆柱体作为齿轮的基体。

（2）利用“放样”功能，在圆柱体上绘制齿轮的齿形曲线。

（3）使用“扫描”功能，将齿形曲线延伸到齿轮的整个圆周上，从而形成一个完整的齿轮。

（4）创建一个新的零件文件，并在其中绘制一个长方体作为齿条的基体。

（5）利用“放样”功能，在长方体上绘制齿条的齿形曲线。

（6）使用“扫描”功能，将齿形曲线延伸到齿条的整个长度上，从而形成一个完整的齿条。

4.齿轮齿条方程式的应用在 SolidWorks 中，可以利用方程式来精确控制齿轮和齿条的几何参数，如齿数、模数、压力角等。

方程式的应用可以使齿轮和齿条的尺寸更加精确，从而提高传动的准确性和可靠性。

例如，在绘制齿轮时，可以设置方程式：Z = (齿数 * 模数) / 2其中，Z 表示齿轮的高度，齿数表示齿轮的齿数，模数表示齿轮的模数。

通过调整齿数和模数，可以改变齿轮的大小和形状。

同样，在绘制齿条时，可以设置方程式：Y = (齿数 * 模数) / 2其中，Y 表示齿条的高度，齿数表示齿条的齿数，模数表示齿条的模数。

通过调整齿数和模数，可以改变齿条的大小和形状。

SolidWorks渐开线齿轮的绘制方法渐开线齿轮是一种特殊的齿轮，齿面的曲线是一条渐开线。

渐开线的特点是，在一个固定点上，切点和固定点之间的连线总是固定的且不口袋，并且在固定点处切点进入到内部，不与黄金轨迹圆有重叠。

首先，我们需要在SolidWorks中创建一个新的零件文件。

单击“文件”选项卡，选择“新建”命令，并选择“零件”。

接下来，我们需要创建外部轮廓。

单击“草图”选项卡，选择“草图”命令，并选择一个适当的平面来进行草图。

在草图中，应该首先绘制基准圆。

假设我们需要绘制一个齿轮，具有半径为R的基准圆。

使用“圆”工具在草图中绘制一个基准圆。

接下来，我们需要绘制渐开线曲线。

使用“曲线”工具在草图中绘制渐开线。

渐开线可以通过直接输入参数方程或使用渐开线生成工具进行绘制。

之后，我们需要绘制齿轮的齿槽。

使用“多边形”工具在草图中绘制一个六边形，作为齿槽的边界。

然后，使用“拉伸”命令将六边形拉伸到基准圆上，形成一个齿槽。

再次使用“拉伸”命令，将渐开线曲线和齿槽拉伸到适当的高度，形成齿轮的外形。

最后，使用“镜像”命令在水平方向上复制齿槽，以形成完整的齿轮。

上述方法是绘制渐开线齿轮的一种常见方法，但在实际使用中，可以根据具体的需求和设计要求，选择合适的方法。

例如，可以使用宏进行批量生成渐开线齿轮，或者使用SolidWorks自带的齿轮生成工具进行绘制。

总结起来，渐开线齿轮的绘制方法包括创建基准圆、绘制渐开线曲线、绘制齿槽、拉伸形成齿轮外形以及使用镜像命令复制齿槽。

根据实际需求和设计要求，可以选择不同的绘制方法。

只要掌握了这些基本步骤，就可以在SolidWorks中绘制出高质量的渐开线齿轮。

SolidWorks渐开线斜齿圆柱齿轮画法斜齿圆柱齿轮是现代机械传动机构上一种常见的零件。

与直齿圆柱齿轮相比，普通的直齿轮沿齿宽同时进入啮合，因而产生冲击振动噪音，传动不平稳。

斜齿圆柱齿轮传动则优于直齿，且可凑紧中心距用于高速重载。

在SolidWorks的三维建模中，斜齿轮较之直齿齿轮更为复杂。

操作上的重点在于齿轮另一端面基准面上复制齿形轮廓，并旋转给定角度，然后两错开给定角度的齿廓放样成形。

下面以一实例来介绍SolidWorks渐开线斜齿圆柱齿轮的画法。

斜齿圆柱齿轮有关参数：(本文长度单位：mm)法向模数m=6，齿数z=20，压力角α=20°，螺旋角γ=22°，节圆d'=129.56，齿顶圆d=141.56，齿根圆d''=114.56，齿厚p=8.323。

建模步骤：1、画出渐开线齿形轮廓本例采用渐开线齿形的近似画法。

将齿根圆、节圆和齿顶圆画出后。

基于渐开线齿形的成形原理，先用等距功能画出二分之一齿厚的辅助线B，作圆心O至C点的辅助线OC，作与直线OC成直角的辅助线CD，作与直线CD成压力角20的辅助线CE，作与直线CE垂直且与圆心O连接的辅助线OF，直线OF即为形成渐开线的基圆的半径。

以CF距离为半径作一圆，如图1所示。

将在F为圆心的圆进行裁剪，保留齿顶圆与齿根圆之间的圆弧线段MN，MN 即为近似的渐开线齿形，如图2所示。

沿圆中心垂直线镜像弧线MN，生成与之反向的弧线M‘N’，如图3所示。

用“绘制圆角”倒俩齿根圆角R1，裁剪去掉多余线段，生成近似渐开线齿形，如图4所示。

图42、复制齿形轮廓到斜齿轮的另一端面通过重新绘制齿根圆，裁剪多余线段，生成渐开线齿形一个轮廓封闭区域，如图5所示。

图5退出草图，在工具栏上点击“参考几何体”在下拉菜单中选择“基准面”，或点击菜单“插入---参与几何体---基准面”，弹出基准面属性管理器，再点击绘图区左上角的设计树，将设计树打开。

Solidworks2010样条曲线方程式绘制齿轮方法
首先确定要绘制的齿轮的齿顶圆直径、分度圆直径、齿根圆直径。

例如此次绘制的齿轮m=2 z=55 d=110 d a=114 d f=105。

步骤：
1绘制齿顶圆、分度圆、齿根圆，
2
点击样条曲线中的方程式绘制样条曲线，并在X T Y T T0和T1分别输入
（X T）=55*cos(pi/9)*(t*sin(t)+cos(t))
（Y T）=55*cos(pi/9)*(sin(t)-t*cos(t))
（T0）=0
（T1）=pi
3
绘制出的样条曲线如图
4
将绘制好的样条曲线以分度圆的圆心为中心点做圆形阵列个数为齿数本次绘制的齿数是55，如图
5取相邻的两条样条曲线在分度圆上的交点连线
过该直线的中点和圆心画直线。

在以直线的中点与圆心连线即将上述的直线4等分设该直线为L2
6
以L2为轴做相邻样条曲线的镜像如图：
7裁剪多余的线段形成图像如图：
8
将所得的图形做圆形阵列得到如图
9
退出绘制草图拉伸如图：
以上就是solidworks2010运用样条曲线绘制齿轮的大致方法！。

S O L I D W O R K 精确的绘制齿轮的方法有有许许多多人人还还不不知知道道怎怎么么运运用用S S O O L L I I D D W W O O R R K K 去去绘绘制制比比较较逼逼真真的的齿齿轮轮。

其其实实S S W W 绘绘齿齿轮轮是是比比较较简简单单的的了了。

在在机机械械制制图图中中我我们们都都学学过过怎怎么么用用手手工工去去绘绘制制齿齿轮轮的的方方法法，，在在S S W W 软软件件里里也也是是一一样样的的运运用用；；也也许许多多人人都都已已忘忘掉掉手手工工是是怎怎么么绘绘制制齿齿轮轮的的了了，，没没有有关关系系了了现现在在我我带带大大家家回回顾顾一一次次吧吧！！第一步：要是设计齿轮的话必须掌握齿轮的相关知识（查看相关书籍），下面是齿轮的一些常数关系式：说明的就是： COSθ,这里的θ就是压力角、我国规定的标准确性压力角θ=20º。

第二步：根据公式就可以自己设计齿轮了，我们假设：模数m =1.5、齿数 Z =40、COSθ =0.94、那么分度圆的直径D =60、齿顶圆的直径Da =63、齿根圆的直径Df =56.25、基圆的直径J =56.4、在SW中绘草图如下：图中说明一下：这图中的基圆Ø56.4和齿根圆Ø56.25尺寸比较接近,在图中不易看出、请放大就能看清楚，为了区分基圆为构造线及虑线：左图绘法如下：（1）连接OA并取中心点O1为圆心，O1A为半径作弧交于基圆于B点。

（2）以B 点为圆心，BA为半径作弧，在顶圆与基圆之间得到CD弧。

即为所求齿形的一部分；（3）在基圆与根圆之间，没有什么要求、只要作径向线就可以了；并以r=0.2m (m为模数)的小圆弧与根圆光滑相连即可得到半边齿形。

注意点：做到这一步时，大家有没有发现到r=0.2m不能被执行，我们要在这里用剪切命令把基圆剪掉还要把根圆也要剪掉一部分；这时我们以然不能圆弧，我们只有不作基圆与根圆的径向（如果作了再把它删除掉）。
