SolidWorks渐开线圆柱斜齿轮画法

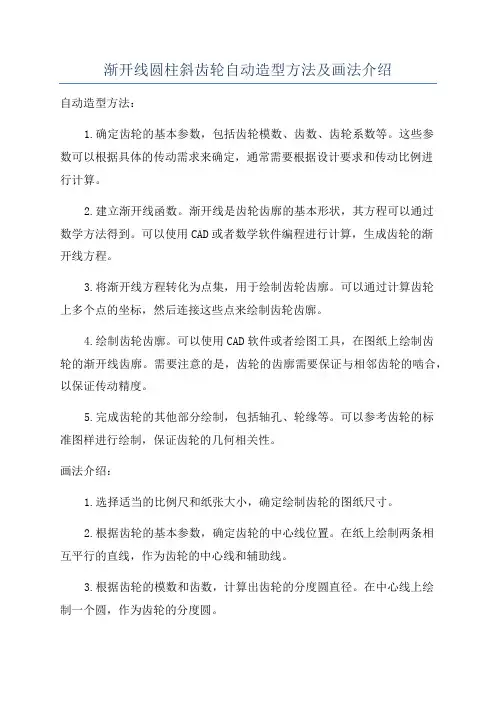

渐开线圆柱斜齿轮自动造型方法及画法介绍自动造型方法：1.确定齿轮的基本参数，包括齿轮模数、齿数、齿轮系数等。

这些参数可以根据具体的传动需求来确定，通常需要根据设计要求和传动比例进行计算。

2.建立渐开线函数。

渐开线是齿轮齿廓的基本形状，其方程可以通过数学方法得到。

可以使用CAD或者数学软件编程进行计算，生成齿轮的渐开线方程。

3.将渐开线方程转化为点集，用于绘制齿轮齿廓。

可以通过计算齿轮上多个点的坐标，然后连接这些点来绘制齿轮齿廓。

4.绘制齿轮齿廓。

可以使用CAD软件或者绘图工具，在图纸上绘制齿轮的渐开线齿廓。

需要注意的是，齿轮的齿廓需要保证与相邻齿轮的啮合，以保证传动精度。

5.完成齿轮的其他部分绘制，包括轴孔、轮缘等。

可以参考齿轮的标准图样进行绘制，保证齿轮的几何相关性。

画法介绍：1.选择适当的比例尺和纸张大小，确定绘制齿轮的图纸尺寸。

2.根据齿轮的基本参数，确定齿轮的中心线位置。

在纸上绘制两条相互平行的直线，作为齿轮的中心线和辅助线。

3.根据齿轮的模数和齿数，计算出齿轮的分度圆直径。

在中心线上绘制一个圆，作为齿轮的分度圆。

4.根据齿轮的渐开线方程，计算齿轮齿廓上的多个点的坐标。

在图纸上以分度圆为基准，根据计算得到的点的坐标，绘制齿轮齿廓。

5.根据齿轮的设计要求和标准，绘制齿轮的其他构造，如轮缘、轴孔等。

可以参考齿轮的标准图样进行绘制，保证齿轮的几何相关性。

6.通过绘制不同切面的齿廓来实现3D效果。

可以将齿轮分解成不同的切面，并在每个切面上绘制齿轮齿廓，最后通过将各个切面叠加在一起来得到3D效果。

7.使用合适的线粗和色彩来完成绘图。

在完成齿轮的基本构造绘制后，使用适当的线粗和色彩来增加图纸的可读性和美观性。

总结：渐开线圆柱斜齿轮的自动造型和绘制可以通过计算渐开线方程和绘制齿廓点集来实现。

绘制齿轮的过程可以参考齿轮的标准图样，并结合绘图工具和软件进行绘制。

需要注意的是，绘制齿轮需要考虑齿轮的几何相关性，以及与相邻齿轮的啮合情况。

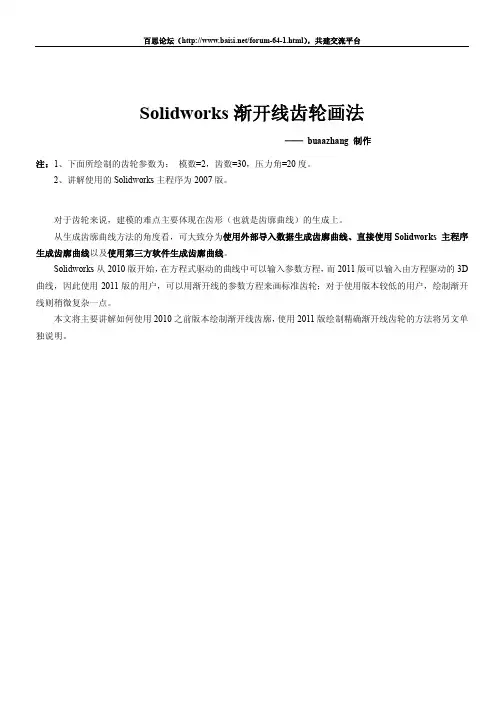

渐开线齿轮画法Solid works从2010版开始，在方程式驱动的曲线中可以输入参数方程，2011版可以输入由方程驱动的3D曲线。

可以用渐开线的参数方程来画标准齿轮，以模数m＝2，齿数z＝30的直齿轮为例说明方程式驱动的曲线画渐开线齿轮的方法。

先确定画齿轮需要的四个圆的尺寸：分度圆直径D＝m*z＝60，基圆直径Db＝Dcos20°，齿根圆直径Df＝m(z-2.5)=55,齿顶圆直径Da=m(z+2)=64,基圆直径用方程式标注，注意角度方程单位的选择。

标注尺寸完毕后如下图：插入方程式驱动的曲线选择参数性，输入渐开线的参数方程：Xt=Rb*(tsint+cost)Yt=Rb*(sint-tcost) ，Rb为基圆半径。

输入方程时要把角度转为弧度。

预览到如上图的曲线。

确定后画一条中心线镜向，裁剪（在2010版中裁剪或镜向会使渐开线过定义，原因不明）成下面第二幅图的形状。

标注齿厚s的尺寸，s=p/2=πm/2=π.标注尺寸后，原有的对称关系有可能会错乱，需要重新标注几何关系，在基圆与齿根圆之间加圆弧与齿根圆相切半径（0.25m），如下图。

标注完几何关系后使中心线水平以完全定义草图。

拉伸时用轮廓选择拉伸两次成下图。

最后阵列得到齿轮模型。

以下为渐开线参数方程的推导：以θ（rad）为参数，AP＝l＝θr，P点的轨迹即为以E点为起点的渐开线。

OB＝OC+BC=rcosθ+θrsinθPB=AC-AD=rsinθ-θrcosθ得，P(-(rcos θ+θrsin θ),(rsin θ-θrcos θ))。

sgn(Px)=-1与渐开线的旋转方向有关。

cos tan *cos **sin *sin **cos b kk kk k b b b b r r a a a x r r rad y r r rad θθθθθθθ⎧=⎪⎨⎪=-⎩=+⎧⎨=-⎩。

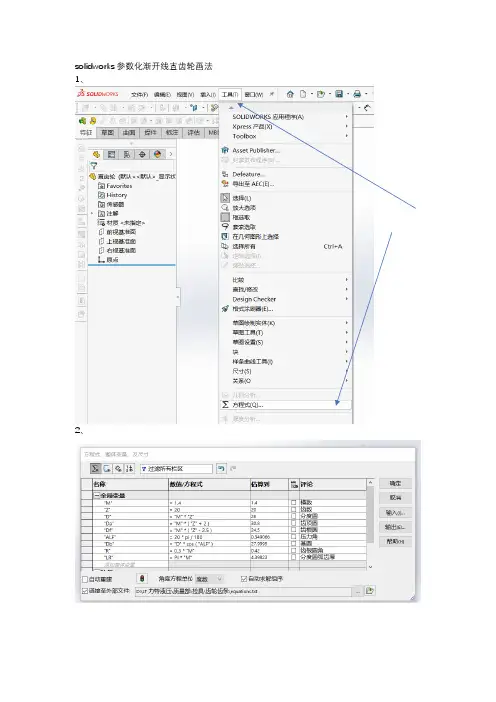

solidworks参数化渐开线直齿轮画法1、2、/方程式”栏中输入：1.4以下逐行输入”Z”,”D”,”Da”,”Df”…………….输入完成后点击确定。

3、点击前视基准面进入草图，以坐标原点为圆心，以任意大小为直径画四个同心圆。

4、参数驱动各圆的直径标注任意一个圆点击对号依次把其余各圆（D,Df，Db）赋予公式，最后结果如下图5、画渐开线点击样条曲线右侧的倒三角---方程式驱动的曲线点击参数性输入如下公式及数字，然后点击对号任意画一直线与分度圆相交截取直线与渐开线之间的分度圆圆弧标注圆弧的长度，标注时选取圆弧的两个端点，之后再点击一下圆弧，完成标注。

右键渐开线，固定渐开线双击圆弧的标注，在蓝色框内输入“=”，选择全局变量---LR在="LR"后面再输入“/2”,之后按对号***退出草图，点击前视基准面新建草图，将上一草图转换实体引用，之后过圆心及圆弧中心画一直线。

以这一直线为镜像轴把渐开线镜像。

将顶圆及多余渐开线修剪掉画出两条9度的线（因为是20个齿，需阵列20个每个齿占18度，如果是40个齿则画4.5度的两条线，如果是30个齿则画6度的两条线）修剪出一个齿形齿根圆角参数化先倒个0.1的圆角再双击R0.1的标注在蓝框内输入“=“及RR角已参数化***注意事项及知识点：草图中一定不能有过定义，发现过定义则应将过定义去掉，否则在参数化时会出错，比如，模数从2改为6时，数模就出错了拉伸参数化齿轮绘制完成注意这里的“参数化“三个字，目前齿轮的模数是1.4，只要我们把方程式中的模数改变，齿轮轮自动变化如下图：目前的模数是4在如下的方程式中将4改为1.4，其余变量自动变化，数模也跟着变化这就是参数化绘图的优势，把这个齿轮的数模保存住，以后再想画其它模数的齿轮时，只要在工具---方程式只把模数改为需要的即可，数模自动更新。

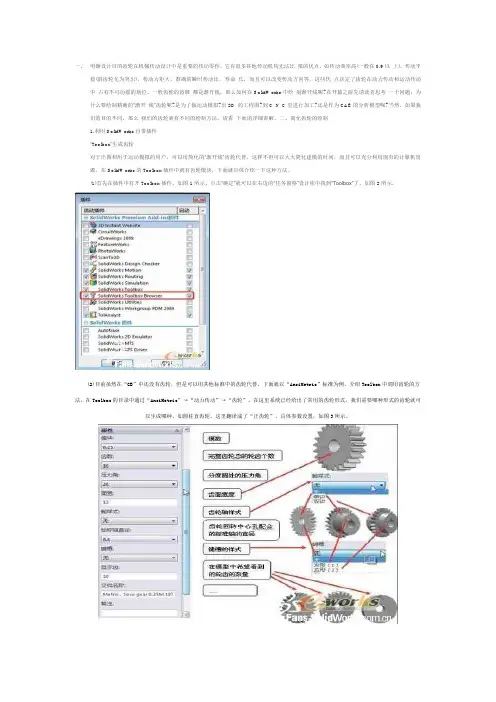

一、明确设计目的齿轮在机械传动设计中是重要的传动零件，它有很多其他传动机构无法比拟的优点，如传动效率高(一般在0.9以上)，传动平稳(斜齿轮尤为突出)，传动力矩大，准确的瞬时传动比，寿命长，而且可以改变传动方向等，这些优点决定了齿轮在动力传动和运动传动中占有不可动摇的地位。

一般齿轮的齿廓都是渐开线，那么如何在SolidWorks中绘制渐开线呢?在开篇之前先请读者思考一个问题：为什么要绘制精确的“渐开线”齿轮呢?是为了做运动模拟?出2D 的工程图?到C N C里进行加工?还是作为CAE的分析模型呢?当然，如果我们的目的不同，那么我们的齿轮就有不同的绘制方法。

请看下面的详细讲解。

二、简化齿轮的绘制1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。

在SolidWorks的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件，如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。

(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。

下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。

在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。

具体参数设置，如图3所示。

(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔，如图5所示。

(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。

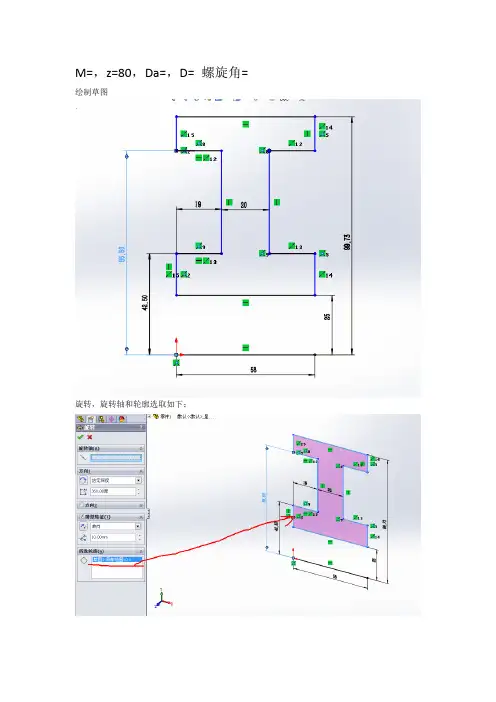

M=，z=80，Da=，D= 螺旋角=绘制草图旋转，旋转轴和轮廓选取如下：绘制键槽选中心矩形选择此面绘制中心矩形切除拉伸选择该平面进行草图绘制绘制圆尺寸为16mm，旋转切除。

插入基准轴对刚才的孔特征进行圆形阵列绘制倒角选择端面进行草图绘制绘制齿顶圆=，分度圆=，齿根圆=；插入方程式驱动曲线从远点对称线镜像渐开线设红圈中点与渐开线重合尺寸标注根据P=pi*m ,所以齿厚S=pi*m/2=输入等号并按下图输入添加几何关系使得曲线和点重合删除多余曲线并做对称线通过分度圆中点重画对称线使其通过分度圆中点，并镜像渐开线删除多余的尺寸线和曲线连接下端使其成为封闭曲线，将渐开线转化为实体引用以有齿廓的一侧为参考插入基准面，距离设置为58mm“转换实体引用”解释：1、在草图中使用2、原型是其它草图中的线条或实体边线3、转换后一律产生一条实线条。

如果在3d草图中使用，该线条与原型重合，如果在平面草图中使用，该线条是原型在该草图中的投影。

转换后的线条是直线或圆弧则依然是直线或圆弧，如果是其它形状一律转变为样条曲线。

如果投影是一个点，则不生成任何东西。

4、操作步骤：在草图中点选原型线条或边线（可按下<Ctrl> 键复选多个原型），再点“转换实体引用”即可。

*选择基准平面1为草绘平面，单击‘转换实体引用‘，选中齿廓，将其转化成齿轮后端面上的实体*单击旋转实体按钮，将后端面生成的齿廓以圆心为中心进行旋转度，单击退出草图单击放样凸台机体按钮，一次选择草图和轮廓线单击圆柱阵列按你按钮，选择特征为放样，阵列个数为80.注：此齿轮的源于书上的习题，其Rb小于Rf，大家画图时请根据实际情况自行决定，另外端面的旋转角度与螺旋角的关系这里不做推导。

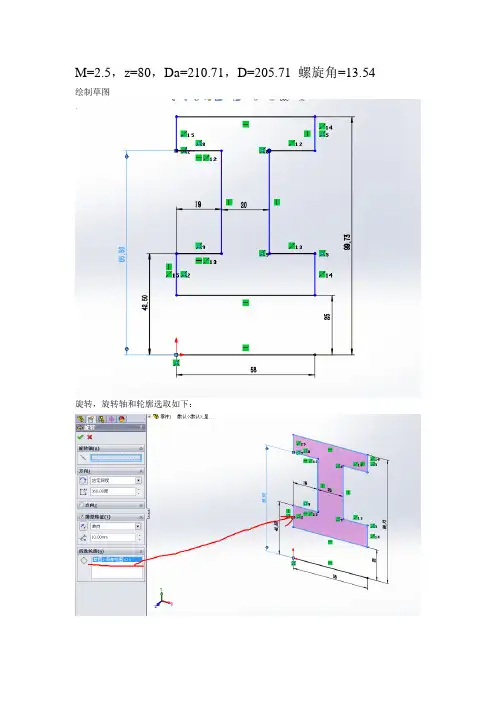

M=2.5，z=80，Da=210.71，D=205.71 螺旋角=13.54 绘制草图旋转，旋转轴和轮廓选取如下：绘制键槽选中心矩形选择此面绘制中心矩形切除拉伸选择该平面进行草图绘制绘制圆尺寸为16mm，旋转切除。

插入基准轴对刚才的孔特征进行圆形阵列绘制倒角选择端面进行草图绘制绘制齿顶圆=210.71，分度圆=205.71，齿根圆=199.46；插入方程式驱动曲线从远点对称线镜像渐开线设红圈中点与渐开线重合尺寸标注根据P=pi*m ,所以齿厚S=pi*m/2=？输入等号并按下图输入添加几何关系使得曲线和点重合删除多余曲线并做对称线通过分度圆中点重画对称线使其通过分度圆中点，并镜像渐开线删除多余的尺寸线和曲线连接下端使其成为封闭曲线，将渐开线转化为实体引用以有齿廓的一侧为参考插入基准面，距离设置为58mm“转换实体引用”解释：1、在草图中使用2、原型是其它草图中的线条或实体边线3、转换后一律产生一条实线条。

如果在3d草图中使用，该线条与原型重合，如果在平面草图中使用，该线条是原型在该草图中的投影。

转换后的线条是直线或圆弧则依然是直线或圆弧，如果是其它形状一律转变为样条曲线。

如果投影是一个点，则不生成任何东西。

4、操作步骤：在草图中点选原型线条或边线（可按下 <Ctrl> 键复选多个原型），再点“转换实体引用”即可。

*选择基准平面1为草绘平面，单击‘转换实体引用‘，选中齿廓，将其转化成齿轮后端面上的实体*单击旋转实体按钮，将后端面生成的齿廓以圆心为中心进行旋转7.78度，单击退出草图单击放样凸台机体按钮，一次选择草图和轮廓线单击圆柱阵列按你按钮，选择特征为放样，阵列个数为80.注：此齿轮的源于书上的习题，其Rb小于Rf，大家画图时请根据实际情况自行决定，另外端面的旋转角度与螺旋角的关系这里不做推导。

（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注！）。

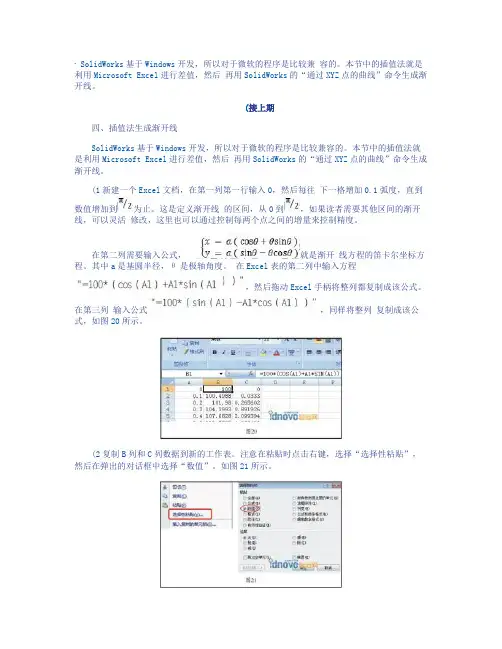

∙ SolidWorks基于Windows开发，所以对于微软的程序是比较兼容的。

本节中的插值法就是利用Microsoft Excel进行差值，然后再用SolidWorks的“通过XYZ点的曲线”命令生成渐开线。

(接上期四、插值法生成渐开线SolidWorks基于Windows开发，所以对于微软的程序是比较兼容的。

本节中的插值法就是利用Microsoft Excel进行差值，然后再用SolidWorks的“通过XYZ点的曲线”命令生成渐开线。

(1新建一个Excel文档，在第一列第一行输入0，然后每往下一格增加0.1弧度，直到数值增加到为止。

这是定义渐开线的区间，从0到，如果读者需要其他区间的渐开线，可以灵活修改，这里也可以通过控制每两个点之间的增量来控制精度。

在第二列需要输入公式，就是渐开线方程的笛卡尔坐标方程。

其中a是基圆半径，θ是极轴角度。

在Excel表的第二列中输入方程，然后拖动Excel手柄将整列都复制成该公式。

在第三列输入公式，同样将整列复制成该公式，如图20所示。

(2复制B列和C列数据到新的工作表。

注意在粘贴时点击右键，选择“选择性粘贴”，然后在弹出的对话框中选择“数值”。

如图21所示。

(3将新表的第三列全部用“0 ”填充，其实这三列数据就是渐开线的XYZ的坐标值，有了这些数值还不能直接应用到 SolidWorks中，需要将其另存为.txt格式。

点击“另存为”，在格式中选择“文本文件(制表符分割”格式，如图22所示。

(4在SolidWorks中新建一个零件，在“特征”命令集中的“曲线”命令下找到“通过xyz点的曲线”按钮。

然后浏览到刚才生成的文本文档，点击确定就能生成所需要的渐开线了，过程如图23所示，结果如图24所示。

五、程序法生成渐开线因为SolidWorks是基于Windows开发的，所以它支持的开发语言非常丰富，主流的语言都支持。

这里不是讨论怎样编程，主要是给大家介绍一个新的思路。

SolidWorks渐开线齿轮的绘制方法SolidWorks, 渐开线齿轮, 绘制SolidWorks, 渐开线齿轮, 绘制一、明确设计目的齿轮在机械传动设计中是重要的传动零件，它有很多其他传动机构无法比拟的优点，如传动效率高(一般在0.9以上)，传动平稳(斜齿轮尤为突出)，传动力矩大，准确的瞬时传动比，寿命长，而且可以改变传动方向等，这些优点决定了齿轮在动力传动和运动传动中占有不可动摇的地位。

一般齿轮的齿廓都是渐开线，那么如何在SolidWorks中绘制渐开线呢?在开篇之前先请读者思考一个问题：为什么要绘制精确的“渐开线”齿轮呢?是为了做运动模拟?出2D 的工程图?到C N C里进行加工?还是作为CAE的分析模型呢?当然，如果我们的目的不同，那么我们的齿轮就有不同的绘制方法。

请看下面的详细讲解。

二、简化齿轮的绘制1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。

在SolidWorks的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件，如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。

(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。

下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。

在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。

具体参数设置，如图3所示。

(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。

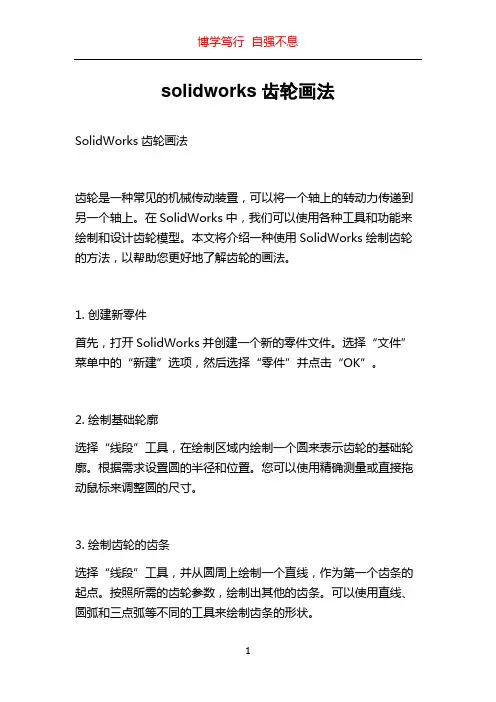

solidworks齿轮画法SolidWorks齿轮画法齿轮是一种常见的机械传动装置，可以将一个轴上的转动力传递到另一个轴上。

在SolidWorks中，我们可以使用各种工具和功能来绘制和设计齿轮模型。

本文将介绍一种使用SolidWorks绘制齿轮的方法，以帮助您更好地了解齿轮的画法。

1. 创建新零件首先，打开SolidWorks并创建一个新的零件文件。

选择“文件”菜单中的“新建”选项，然后选择“零件”并点击“OK”。

2. 绘制基础轮廓选择“线段”工具，在绘制区域内绘制一个圆来表示齿轮的基础轮廓。

根据需求设置圆的半径和位置。

您可以使用精确测量或直接拖动鼠标来调整圆的尺寸。

3. 绘制齿轮的齿条选择“线段”工具，并从圆周上绘制一个直线，作为第一个齿条的起点。

按照所需的齿轮参数，绘制出其他的齿条。

可以使用直线、圆弧和三点弧等不同的工具来绘制齿条的形状。

4. 齿数和模数的计算齿数是齿轮上齿条的个数，而模数是表示齿轮齿条尺寸的参数。

在设计齿轮之前，我们需要确定齿数和模数。

常见的齿数有8、16、24等，模数可以根据齿数和齿轮的大小来确定。

5. 添加切削特征选择“特征”菜单中的“切削特征”工具，然后选择“齿轮特征”选项卡。

在这里，您可以设置齿轮的齿数、压力角、螺旋角等参数。

根据您的设计要求设置这些参数，并点击“确定”以应用切削特征。

6. 创建齿轮的孔现在，我们需要在齿轮上创建孔。

选择“特征”菜单中的“孔”的工具。

在对话框中，选择孔的类型、位置和尺寸，并点击“确定”以添加孔。

7. 添加其它特征根据需要，我们可以继续使用SolidWorks的各种工具和功能来添加其他特征。

例如，可以使用“圆角”工具来为齿轮添加圆角边缘，使用“倒角”工具为孔边缘添加倒角等。

8. 完成设计当您完成齿轮的绘制和特征添加后，点击“保存”按钮将文件保存到所需的位置。

您可以选择不同的文件格式，如SLDPRT或STL等，以适应不同的用途。

总结：在SolidWorks中，通过以下步骤可以绘制齿轮模型：首先创建新的零件文件，然后绘制齿轮的基础轮廓并确定齿数和模数，接着添加切削特征和齿轮孔，并根据需要添加其他特征和细节。

渐开线圆柱斜齿轮自动造型方法及画法介绍第一步:新建一个PRT文件，编辑程序，以使用户稍后能输入已知条件：齿数、模数及压力角等参数。

程序（program）、编辑设计(Edit design)INPUTTOOTH_NUMBER NUMBER"请输入齿数："MODULE NUMBER"请输入模数："PRESSURE_ANGLE NUMBER"请输入压力角："FACE_WIDTH NUMBER"请输入齿宽："BN NUMBER"请输入螺旋角："BWXS NUMBER"请输入变位系数："RAD NUMBER"请输入齿根圆弧倒角半径"END INPUTRELATIONSMT=MODULE/COS(BN)将法向模数换算成端面模数AT=ATAN(TAN(PRESSURE_ANGLE)/COS(BN))同上换算成端面压力角XT=BWXS*COS(BN)端面变位系数RAD_PITCH=TOOTH_NUMBER*MT节圆直径RAD_BASE=RAD_PITCH*COS(AT)基圆直径CIRCULAR_PITCH=PI*MT周节TOOTH_THICK_ON_PITCH=(PI/2+2*XT*TAN(AT))*MT节圆齿厚RAD_ADDENDUM=RAD_PITCH+(1+XT)*MT*2齿顶圆直径RAD_DEDENDUM=RAD_PITCH-(1.25-XT)*MT*2齿根圆直径INV_PHI=TAN(AT)-AT*PI/180渐开线函数TOOTH_THICK_ON_BASE=(TOOTH_THICK_ON_PITCH+MODULE*TOOTH_NUMBE R*INV_PHI)*COS(AT)基圆上的齿厚ANG_TOOTH_THICK=TOOTH_THICK_ON_BASE/RAD_BASE*180/PI基圆上的齿厚所对应圆心角度数SITA=180*(1/TOOTH_NUMBER-TOOTH_THICK_ON_BASE/(PI*RAD_BASE))基圆上的齿槽所对应圆心角度数的一半END RELATIONS上面这些公式一般机械教科书上都有，后面SITA是推导出来的。

SolidWorks渐开线斜齿圆柱齿轮画法斜齿圆柱齿轮是现代机械传动机构上一种常见的零件。

与直齿圆柱齿轮相比，普通的直齿轮沿齿宽同时进入啮合，因而产生冲击振动噪音，传动不平稳。

斜齿圆柱齿轮传动则优于直齿，且可凑紧中心距用于高速重载。

在SolidWorks的三维建模中，斜齿轮较之直齿齿轮更为复杂。

操作上的重点在于齿轮另一端面基准面上复制齿形轮廓，并旋转给定角度，然后两错开给定角度的齿廓放样成形。

下面以一实例来介绍SolidWorks渐开线斜齿圆柱齿轮的画法。

斜齿圆柱齿轮有关参数：(本文长度单位：mm)法向模数m=6，齿数z=20，压力角α=20°，螺旋角γ=22°，节圆d'=129.56，齿顶圆d=141.56，齿根圆d''=114.56，齿厚p=8.323。

建模步骤：1、画出渐开线齿形轮廓本例采用渐开线齿形的近似画法。

将齿根圆、节圆和齿顶圆画出后。

基于渐开线齿形的成形原理，先用等距功能画出二分之一齿厚的辅助线B，作圆心O至C点的辅助线OC，作与直线OC成直角的辅助线CD，作与直线CD成压力角20的辅助线CE，作与直线CE垂直且与圆心O连接的辅助线OF，直线OF即为形成渐开线的基圆的半径。

以CF距离为半径作一圆，如图1所示。

图1将在F为圆心的圆进行裁剪，保留齿顶圆与齿根圆之间的圆弧线段MN，MN即为近似的渐开线齿形，如图2所示。

图2沿圆中心垂直线镜像弧线MN，生成与之反向的弧线M…N‟，如图3所示。

图3用“绘制圆角”倒俩齿根圆角R1，裁剪去掉多余线段，生成近似渐开线齿形，如图4所示。

图42、复制齿形轮廓到斜齿轮的另一端面通过重新绘制齿根圆，裁剪多余线段，生成渐开线齿形一个轮廓封闭区域，如图5所示。

图5退出草图，在工具栏上点击“参考几何体”在下拉菜单中选择“基准面”，或点击菜单“插入---参与几何体---基准面”，弹出基准面属性管理器，再点击绘图区左上角的设计树，将设计树打开。

1.已知模数m 齿数z 求得分度圆直径d=mz 齿顶圆直径d a=（z+2ha*）m
齿根圆直径d f=（z-2h a*-2c*）m
【正常齿m>=1时h a*=1mm c*=0.25；m<1mm时h a*=1 c*=0.35；短齿h a*=0.8 c*=0.3】例子：m=2 z=55 d=110 d a=114 d f=105
2．分别以分度○直径齿顶圆直径齿根圆直径画三个圆
例子：如下图

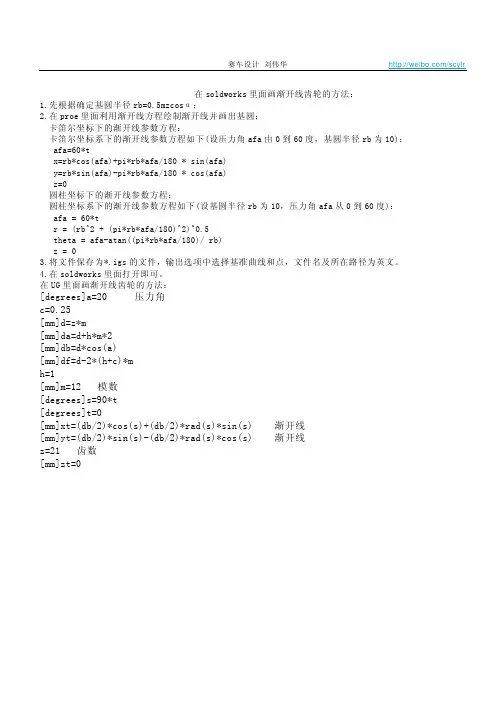

3.作出第一条渐近线选择样条曲线下的方程式驱动的曲线
○1选择参数性方程式类型
○2方程式x t=55*cos(pi/9)*(t*sin(t)+cos(t))
y t=55*cos(pi/9)*(sin(t)-t*cos(t))
○3参数t1=0
t2=pi 完成后打勾
例子如图
4.圆周阵列渐开线条数z=55
5.任选俩条相邻的画直线
6.从该直线中点出发画直线到圆心
7.延长该直线与分度圆相交
8.删掉第一条直线再从直线与分度圆交点画直线到相邻渐开线与分度圆交点即如图标注尺寸的直线
9. 同上从该直线中点出发画直线到圆心
10．以该直线为对称中心镜像渐开线
11．删除多余直线可简单应用逆转选择（右键）12.裁剪实体如图
13分割实体（此步比较重要）
14退出草图拉伸
15以上圆面为基准平面绘制草图选择转换实体应用要转换的实体即齿形轮廓如图
16 退出草图放样工具得到三维齿形
17 倒角1mm 45度
18 圆周阵列选择阵列轴：视图---临时轴
要阵列的特征放样和圆角
19。

快速生成SOLIDWORKS渐开线齿轮
后台回复'齿轮'，获取本期操作视频内用到的源文件
渐开线齿轮是机械中常用的部件，SOLIDWORKS中通过方程式驱动的曲线来生成渐开线。

首先在获得齿轮的基本参数（模数、齿数、压力角、齿顶高系数、顶隙系数）后，再计算获得其它形状尺寸。

1. 打开SOLIDWORKS后，新建零件并使用方程式驱动的曲线绘制渐开线。

2. 在对应的位置输入方程，及对应的参数范围
3. 修改获得的草图并生成三维模型
利用SOLIDWORKS方程式生成渐开线，从而简单获取渐开线齿轮，点击下方视频进行学习吧！。

使用方法：
打开SolidWorks ，然后选择"文件->打开"，文件类型选择"Add-Ins (*.dll)"，打开RFSWAPI.dll 。

此时工具栏上多了一个小齿轮，点击工具栏附近的右键也多了一个"-渐开线齿轮-"的菜单，就用它画齿轮了。

此时，界面上出现“渐开线齿轮”参数表，填入你设计的齿轮模数、齿数、压力角
根据齿顶圆直径、齿根圆直径计算公式分别计算出各个值，填入参数框中。

填完之后，按“绘制”，界面会出现齿轮草图
最后选择拉伸特征，输入齿轮厚度，即可。

每次启动使用时都要这样做，当然要想启动时让SolidWorks 自己加进去也可以，不过要改注册表，不过没多大必要，毕竟不是太常用。

注意：
不要将该dll 文件的名字（RFSWAPI.dll）随便改动，否则可能会不好用。

"渐开线拟合选项"选"样条曲线"效果比较好。

渐开线齿轮画法Solid works从2010版开始，在方程式驱动的曲线中可以输入参数方程，2011版可以输入由方程驱动的3D曲线。

可以用渐开线的参数方程来画标准齿轮，以模数m＝2，齿数z＝30的直齿轮为例说明方程式驱动的曲线画渐开线齿轮的方法。

先确定画齿轮需要的四个圆的尺寸：分度圆直径D＝m*z＝60，基圆直径Db＝Dcos20°，齿根圆直径Df＝m(z-2.5)=55,齿顶圆直径Da=m(z+2)=64,基圆直径用方程式标注，注意角度方程单位的选择。

标注尺寸完毕后如下图：插入方程式驱动的曲线选择参数性，输入渐开线的参数方程：Xt=Rb*(tsint+cost)Yt=Rb*(sint-tcost) ，Rb为基圆半径。

输入方程时要把角度转为弧度。

预览到如上图的曲线。

确定后画一条中心线镜向，裁剪（在2010版中裁剪或镜向会使渐开线过定义，原因不明）成下面第二幅图的形状。

标注齿厚s的尺寸，s=p/2=πm/2=π.标注尺寸后，原有的对称关系有可能会错乱，需要重新标注几何关系，在基圆与齿根圆之间加圆弧与齿根圆相切半径（0.38(0.25)m），如下图。

标注完几何关系后使中心线水平以完全定义草图。

拉伸时用轮廓选择拉伸两次成下图。

最后阵列得到齿轮模型。

以下为渐开线参数方程的推导：以θ（rad ）为参数，AP ＝l ＝θr ，P 点的轨迹即为以E 点为起点的渐开线。

OB ＝OC+BC=rcos θ+θrsin θ PB=AC-AD=rsin θ-θrcos θ得，P(-(rcos θ+θrsin θ),(rsin θ-θrcos θ))。

sgn(Px)=-1与渐开线的旋转方向有关。

cos tan *cos **sin *sin **cos b kk kk k b b b b r r a a a x r r rad y r r rad θθθθθθθ⎧=⎪⎨⎪=-⎩=+⎧⎨=-⎩。

SolidWorks 参数法精确画标准渐开线斜齿轮1 前言在SolidWorks 中画斜齿轮首先要明确三个内容，一个是标准圆柱斜齿轮的相关参数及几何尺寸计算方式，二个是渐开线的原理以及在SolidWorks 中公式表示方法，三个是螺旋线的原理以及在SolidWorks 中公式表示方法，在画斜齿轮之前，就这三个内容作详细介绍。

1.1 斜齿轮相关参数及相关计算方式端面模数t m ：cos nt m m β=基圆柱螺旋角b β：tan cos b t ββα= 端面压力角t α：tan tan cos nt ααβ=分度圆直径d ：t d zm = 基圆直径b d ：cos b t d d α= 端面变为系数t x ：cos t n x x β=齿顶高a h ：()*a n an n h m h x =+ 齿根高f h ：()**f n an n n h m h c x =+-齿顶圆直径a d ：2a a d d h =+ 齿根圆直径f d ：2f a d d h =-端面齿厚t s ：()/22tan t t t t s x m πα=+式中，n m 为法面模数，β为螺旋角，n α为法面压力角，一般为20︒，*an h 为法面齿顶高系数，一般为1，*n c 为法面顶隙系数，一般为0.25。

1.2 渐开线原理及公式表示法当一直线在圆周上作纯滚动时，该直线上任意一点的轨迹DP 称为该圆的渐开线，该圆称为渐开线的基圆，通过图1可以推导出渐开线的直角坐标方程。
