水厂活性炭滤池反冲洗操作规程

生物活性炭滤池的反冲洗方式研究在臭氧—生物活性炭深度处理技术应用中，生物活性炭(BAC）滤池的反冲洗问题非常棘手又亟需解决。

随着BAC滤池运行时间的延长，炭粒表面和滤床中积累的生物和非生物颗粒量不断增加,导致炭粒间隙减小，影响滤池的出水水质和产水量[1］。

反冲洗方式与相关参数直接影响BAC滤池的运行效果和成本.有研究表明[2]，采用单独水冲的滤池出水中生物可同化有机碳(AOC）和细菌量高于采用气水联合反冲的滤池,而充分去除过量的生物膜是保证滤池成功运行的重要前提.国外对生物滤池反冲过程中的颗粒脱附机理进行了研究［3］，但关于其程序及相关参数选取的报道较少，而这又恰是指导生产所必须解决的重要问题.国内对此方面的研究起步较晚，个别采用生物活性炭技术的水厂只能直接参照国外经验，如昆明、北京水司均采用单独水冲（滤层膨胀率为25%)。

1 试验方法1.1工艺流程及装置中试的工艺流程为预臭氧化→混凝、沉淀、过滤→臭氧—生物活性炭，试验装置包括常规处理、臭氧化和BAC滤池处理系统。

BAC滤池横断面尺寸为500mm×500mm,高度为4。

92m，内部均分为两格，采用小阻力配水系统。

池内装填ZJ-15型柱状活性炭，其碘值和亚甲蓝吸附值分别为961、187mg/g。

运行之前采用未加氯的砂滤出水先浸泡活性炭1周，再反洗清洁。

试验期间，臭氧化与常规处理工艺参数基本恒定.预臭氧化的接触时间和投量分别为4.5min和1。

5mg/L左右；主臭氧化的接触时间和投量分别为16min和2。

0mg/L左右。

常规处理水量为3~3.5m3/h，混合时间为6～6。

5s，反应时间为23.2～19。

9min,沉淀池清水区上升流速为1.39～1.62mm/s、斜管内上升流速为1。

60~1.87mm/s，滤池滤速为6。

49~7.57m/h。

混凝剂和pH值调节剂分别采用液态碱铝和氢氧化钠，投加浓度分别为2。

5、6mg/L左右。

1。

2 反冲方式第一阶段单独水反冲试验的炭床高度分别为2.0、2。

活性炭杀菌操作规程一.蒸汽杀菌：（一）杀菌步骤：1.将活性炭就地控制柜面板选择开关拨到“备用”位置。

2.手动打开正冲排放阀，然后缓慢打开排气阀排水。

3.当活性炭过滤器内水排净后打开反洗排放阀，然后缓慢打开蒸汽阀，直至正冲排放管有蒸汽排出时关闭正冲排放阀，使蒸汽进入活性炭过滤器内。

4.活性炭过滤器温度缓慢上升，当温度达到90-100℃时继续注入蒸汽1个小时。

5.关闭蒸汽阀、反洗排放阀和排气阀停止通蒸汽，使活性炭过滤器自然降温。

6.当活性炭过滤器温度降到45℃以下时，进行正常的反洗和正冲。

（二）反洗步骤：1.反洗：打开反洗进水、反洗排放阀启动超滤水泵进行反洗，反洗时间20-30分钟。

2.打开进水、正冲排放阀进行正冲，关闭反洗进水、反洗排放阀，时间10分钟。

3.停止超滤水泵，关闭进水阀和正冲排放阀以备运行。

注：活性炭要选择手动反洗，不要选择自动反洗。

二.化学品杀菌：（一）杀菌步骤：1.保证超滤水箱有半箱水，按500-1000ppm浓度将过氧乙酸原液倒入超滤水箱。

2.将活性炭就地控制柜面板选择开关拨到“备用”位置。

3.手动打开正冲排放阀，然后缓慢打开排气阀排水。

4.当活性炭过滤器内水排净后打开反洗排放阀、反洗进水阀，关闭正冲排放阀和排气阀。

5.启动超滤水泵将超滤水箱500ppm过氧乙酸打到活性炭过滤器内。

6.当活性炭过滤器的反洗排放阀有水出来继续反洗三分钟后，打开正冲排放阀和进水阀再关闭反洗排放阀、反洗进水阀，正冲5分钟后停止超滤水泵并，浸泡。

浸泡时间视生产时间而定，但最低浸泡时间不能低于一小时。

7.浸泡完毕后，打开进水、正冲排放阀进行正冲，当超滤水箱达到低液位时关闭超滤水泵，运行超滤。

进行正常的反洗和正冲。

（二）反洗步骤：1.反洗：打开反洗进水、反洗排放阀启动超滤水泵进行反洗，反洗时间20分钟。

2.打开进水、正冲排放阀进行正冲，关闭反洗进水、反洗排放阀。

3.待正冲水的电导率和原水一致时，停止超滤水泵，关闭进水阀和正冲排放阀以备运行。

滤池反冲洗操作规程滤池反冲洗分三个阶段：单独气冲、气水冲和水漂洗,其操作过程如下：
第一阶段：单独气冲
1、操作步骤：
1关闭“滤池出水阀”、“滤池进水闸”.
2开启“滤池反冲洗进气阀”、“滤池反冲洗排污阀”.
3待应开的阀门全开,应关的阀门全关后,再开启“反洗风机”对滤池进行气冲,运行约3～5分钟后,进入下一阶段气水冲.
2、注意事项：
1反洗操作前将反洗管道中所有手动阀全开.
2反洗风机为1用1备,反洗时只能启动1台风机,不得启动2台.
3开启反洗风机前需保证滤池水位在拦截盖板之下,水位在拦截盖板之上或满水位时不得启动反洗风机.
4需先开反洗风机前的阀门,再开反洗风机,否则会损害反洗风机或者管路.
第二阶段：气水冲
1、操作步骤：
1开启“滤池反冲洗进水阀”.
2待阀门全开后,再开启“反洗水泵”对滤池进行气水冲,运行8～10分钟后,进入下一阶段水漂洗.
2、注意事项：
1反洗水泵为1用1备,反洗时只能启动1台水泵,不得启动2台.
2需做到先开水泵前后的阀门,再开反洗水泵.
第三阶段：水漂洗
水漂洗工艺流程图
1、操作步骤：
1停止“反洗风机”,关闭“反冲洗进气阀”.
2保持“反洗水泵”运行3～5分钟后,停止“反洗水泵”,关闭“反冲洗进水阀”. 3开启“初滤排污阀”、“滤池进水闸”.
4运行1～3分钟后,关闭“初滤排污阀”、“反冲洗排污阀”.
5开启“滤池出水阀”,此时一个反冲洗过程全部完成.
2、注意事项：
1滤池反冲洗时只能单独一个滤池进行,且一个滤池反冲洗完成后待清水池满后才能进行下一个滤池反冲洗操作.
2反冲洗过程中注意观察设备及管网的运行情况,出现异常立即停止操作.。

活性炭过滤器操作手册一、目的：建立纯化水制备岗位操作法，使操作工人正确操作该设备。

二、适用范围：适用于纯化水制备岗位。

三、责任者：纯化水制备岗位操作人。

四、活性炭过滤器操作规程1. 原理：通过活性炭的物理化学吸附作用去除进水中的有机物，BOD、COD，也能去除色度和臭气等。

特定设计结构，是强烈吸附与高效过滤相结合的装置，针对上、下游水质变化要求优选炭型，保证水质，可变化进出水口，可使用蒸汽灭菌，操作简单，活性炭过滤器壳体材料选用不锈钢内涂防腐层型。

严格控制产水Cl2<0.1mg/L。

2. 操作流程：①运行→反洗→静止→正洗→运行②高温消毒3.操作原理1)运行：打开上进水阀和出水阀；原水从上部进入活性炭过滤层后由底部导出至下级设备。

系统第一次开机时，务必将排气阀打开让过滤器内空气排出。

2)反洗：打开下进水阀和上排水阀；水从底部进入活性炭过滤层后由上部排出，冲洗过滤层所沉积的污泥物并排出过滤器外。

反洗时启动两台原水泵，用大流量进行冲洗，时间10—15分钟。

3)静止: 阀门全关，让石英砂自然下沉，使砂层排列平整。

时间3分钟。

4)正洗: 打开上进水阀和下排水阀；水从上部进入活性炭过滤层后由底部排出，冲洗过滤层所沉积的污泥物并排出过滤器外。

时间5—10分钟。

5)消毒：关闭上下进水阀，打开蒸汽进气阀和蒸汽排气阀，通入高温蒸汽进行灭菌，时间30分钟。

五、注意事项1)严禁未经培训人员上岗操作。

2)做好纯化水岗位清洁卫生。

纯化水生产线各部件的外表面至少每周擦抹一次。

3)系统开启前请检查压缩空气供应是否供应正常，压缩空气经减压后调整为5bar左右；同时检查管道上手动阀是否处于正确位置。

4)活性炭滤材一般每年更换一次，更换时同时检查过滤器内上、下层集散水器有无破损；5)每周检测一次过滤器出水Cl2值，若Cl2>0.1mg/L，清洗或更换活性炭；6)如系统需停运3天以上，应打开过滤器下排阀至过滤器和管道内的水排尽，同时关闭上进水阀、上排水阀、下进水阀、下排水阀。

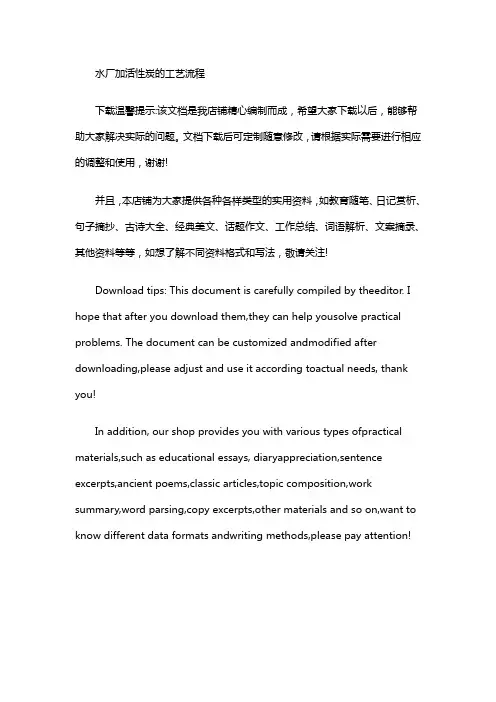

水厂加活性炭的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!活性炭在水处理中的应用非常广泛，主要作用是去除水中的有机物、余氯、嗅味等杂质，提高水质。

活性炭反洗流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!活性炭是一种常用于水处理领域的吸附材料，其主要作用是吸附水中的有机物质、余氯、异味等杂质，从而提高水质。

水厂活性炭滤池反冲洗操作规程活性炭滤池正常过滤时，值班长和中控人员应经常观察液位、差压和清水阀开度。

液位、进水阀、清水阀开度异常时，在故障复位无效时应检查PLC柜是否上电、空压机是否正常运行、贮气罐压力大小。

（一）自动反冲洗1．滤池反冲洗根据“参数设定”中的“冲洗周期、冲洗差压高限”自动根据“气冲时间、混冲时间、水冲时间”设定值进行自动反冲洗。

2．中控人员应监控每格滤池反冲洗的全过程。

3．冲洗前要求滤池、鼓风机、反冲洗泵均在自动状态，同时检查反冲洗水泵和鼓风机控制模式内“自动”状态，“上电指示”显示红灯，且“仿真模式”处未显示仿真状态，出口阀也显示自动状态，且无故障信息。

4．运行中观察各工艺阀门、鼓风机、反冲洗泵的开或关是否正常。

如果出现故障，在故障复位无效时，应将自动改为中控冲洗。

（二）强制冲洗1．点击“活性炭滤池”——点击所要冲洗的滤格。

2．检查遥控信号是否到位。

3．冲洗前要求滤池、鼓风机、反冲洗泵均在自动状态，同时检查反冲洗水泵和鼓风机工作状态内“远控开关”显示键盘，“上电指示”显示红灯，且“仿真模式”处未显示仿真状态，出口阀也显示自动状态，且无故障信息。

4．进入“系统管理”菜单，选择“用户登录”，设定“用户名”及“口令”。

5．进入“参数设置”，设定“气冲时间”、“静置时间”、“水冲时间”；参数设定可根据实际情况来设定气冲时间、静置时间、水冲时间，“鼓风机台数、水冲泵台数”选择“一台”。

6．选择“强制冲洗”——点击“强制冲洗”。

注：中控冲洗完毕后，点击“自动“，使滤池进入自动正常过滤。

运行中观察各工艺阀门、鼓风机、反冲洗泵的开或关是否正常。

如果出现故障，在故障复位无效时，应将中控冲洗改为滤池手动冲洗。

（三）手动反冲洗1．在反冲洗泵房的控制柜上将反冲洗水泵、鼓风机的转换开关选择在“手动”状态。

2．滤池手动反冲洗具体步骤如下：（1）在操作台上将所要冲洗的滤池的“手动/自动”转换开关旋转到“手动”位置。

过滤器反洗操作步骤20120405水处理工艺流程：•加杀菌剂加絮凝剂加还原剂加阻垢剂•↓↓↓↓•原水箱→原水泵→多介质过滤器→活性碳过滤器→精密过滤器→高压泵••清洗装置•↓→反渗透膜组→除二氧化碳器→中间水泵→混床→树脂捕捉器→除盐水箱→除盐水泵→除氧器BC-505杀菌剂（次氯酸钠）作用可以杀灭一切微生物，在水处理行业是一种高效无毒的杀菌剂，具有消毒、除异味、除生物粘泥等作用。

絮凝剂（聚合氯化铝）作用机理溶中胶体物质的强烈电中和，解产物对水中悬浮物的优良架桥吸附，溶解性物质的选择性吸附作用。

还原剂（亚硫酸钠）作用用作还原剂、防腐蚀剂、去氯剂等。

阻垢剂（MDC702）作用制碳酸钙、硫酸钙、硫酸钡、硫酸锶结垢，碳酸钙的LSI高达+3.0尚不结垢，可防止反渗透膜面结垢，能提高产水量和产水质量，降低经济成本。

制水流程开启流程：保证水源→开1#多介质排气阀→开1#多介质正洗进→开1#多介质正洗出→开1#活性炭排气阀→开1#活性炭正洗进→开1#活性炭正洗出→开反渗透进水阀→开浓排阀→开生水泵→开阻垢剂→开杀菌剂→开絮凝剂→开助凝剂→启动高压泵→关1#多介质排气→关1#活性炭排气阀→待浓排阀排5至10分钟后关闭浓排阀→开1#风机→开1#混床排气阀→开1#混床正洗进→开1#混床下排→开1#中间水泵→关1#混床排气阀→待混床排电导率小于1us/cm 时开1#混床正洗出→关闭下排送水关闭流程：开浓排阀→停中间水泵→开1#多介质排气阀→开1#活性炭排气阀→停高压泵→停生水泵→停阻垢剂→停杀菌剂→停絮凝剂→停助凝剂→关1#多介质正洗进→关1#多介质正洗出→关1#多介质排气阀→关1#活性炭正洗进→关1#活性炭正洗出→关1#活性炭排气阀→关1#混床正洗进→关1#混床正洗出→关反渗透进水阀→关浓排阀→停1#风机多介质过滤器反洗⒈反洗开启流程⑴开排气阀→开下排阀→把水放置2∕3处→关下排阀。

⑵开进气阀（电磁阀）→缓慢开启手动进气阀→使空气以介质摩擦1分钟→关手动进气阀→关进气阀（电磁阀）→关排气阀。

滤池操作规程一、滤池过滤控制操作规程滤池过滤控制分为手动/自动二种。

手动时在操作台通过转换开关对滤池每个阀门进行开/关控制、通过手操器对出水阀进行手动调节。

自动时由PLC根据程序控制各阀门。

二、滤池反冲洗操作规程滤池反冲洗控制分为自动、手动二种。

在就地柜上能强制对某一滤池进行反冲洗。

滤池反冲洗有以下3种反冲洗方式。

1、自动反冲洗操作规程在就地柜切换到自动状态时，PLC自动记录过滤时间，当PLC检测到过滤时间（周期）达到设定值（可在中控室及触摸屏上设定）时，在其他滤池无反冲洗的情况下，PLC控制进行反冲洗，整个反冲洗过程完全由PLC 完成。

反冲洗分为三个阶段：气洗阶段、气水联合冲洗冲洗阶段、水洗阶段。

自动反冲洗完成后自动进入过滤过程。

2、自动强制反冲洗操作规程（1#滤池）1)将反冲水泵间电气柜上“1#水泵就地/远程”、“2#水泵就地/远程”、“3#水泵就地/远程”转换开关转到远程位置；2)将鼓风机间电气柜上“1#鼓风机就地/远程”、“2#鼓风机就地/远程”、“3#鼓风机就地/远程”转换开关转到远程位置；3)将水泵风机控制柜上的“1#水泵手/自动”、“2#水泵手/自动”、“3#水泵手/自动”、“1#鼓风机手/自动”、“2#鼓风机手/自动”、“3#鼓风机手/自动”转换开关转到自动位置；4)将公共柜上“1#水泵手/自动”、“2#水泵手/自动”、“3#水泵手/自动”、“1#风机手/自动”、“2#风机手/自动”、“3#风机手/自动”转换开关转到自动位置；5)将鼓风机间电气柜上“1#鼓风机出口电动阀”、“2#鼓风机出口电动阀”、“3#鼓风机出口电动阀”的转换开关打到远程（自动挡）；6)按下“滤池强制冲洗”按钮（需要按下按钮保持3秒），滤池进行自动强制冲洗。

如果中途要停止反冲洗，可以按下“冲洗复位”按钮（需要按下按钮保持3秒）停止反冲洗。

3、手动反冲洗操作规程在就地操作台切换到手动的情况下，操作人员在滤池就地控制台上使用转换开关手动对某一滤池进行反冲洗，反冲洗的过程应严格遵从反冲洗的流程、反冲洗时间由操作人员掌握。
