下载文档原格式

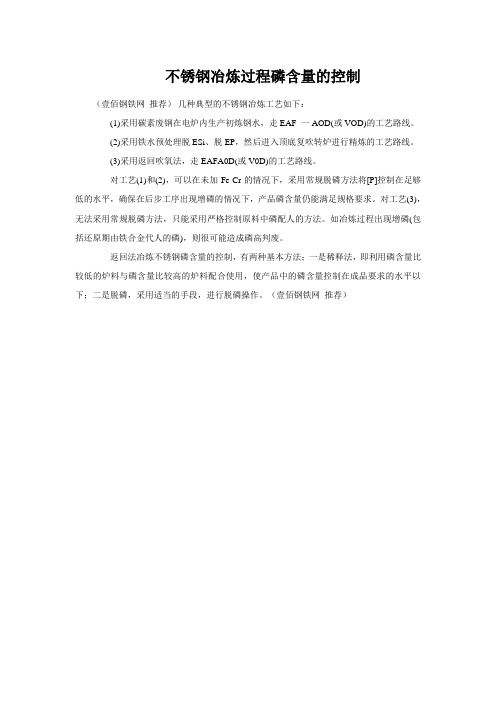

不锈钢冶炼过程磷含量的控制（壹佰钢铁网推荐）几种典型的不锈钢冶炼工艺如下：
(1)采用碳素废钢在电炉内生产初炼钢水，走EAF_一AOD(或VOD)的工艺路线。
(2)采用铁水预处理脱ESi、脱EP，然后进入顶底复吹转炉进行精炼的工艺路线。
(3)采用返回吹氧法，走EAFA0D(或V0D)的工艺路线。
对工艺(1)和(2)，可以在未加Fe-Cr的情况下，采用常规脱磷方法将[P]控制在足够低的水平，确保在后步工序出现增磷的情况下，产品磷含量仍能满足规格要求。
对工艺(3)，无法采用常规脱磷方法，只能采用严格控制原料中磷配人的方法。
如冶炼过程出现增磷(包括还原期由铁合金代人的磷)，则很可能造成磷高判废。
返回法冶炼不锈钢磷含量的控制，有两种基本方法；一是稀释法，即利用磷含量比较低的炉料与磷含量比较高的炉料配合使用，使产品中的磷含量控制在成品要求的水平以下；二是脱磷，采用适当的手段，进行脱磷操作。
（壹佰钢铁网推荐）。
一种转炉冶炼高碳低磷钢的炼钢方法说实话转炉冶炼高碳低磷钢这事，我一开始也是瞎摸索，走了不少弯路，不过现在也算有点小心得吧。
我试过好多不同的配料比例呢。
这就好比做饭一样，你材料的量得放对了。
高碳嘛，那碳的来源得找好，我一开始以为只要多加点含碳高的材料就行，结果发现不是这么简单的事。
你看啊，碳加多了会影响其他元素的平衡，就像做菜盐放多了，全毁了。
这时候钢的性能根本达不到要求，硬度不均匀啥的。
还有那个磷，要低磷可不容易。
我试过在冶炼的前期加一些除磷的材料，但是效果不是很好。
后来才知道，这过程的温度控制特别关键。
就好比烤蛋糕，温度不对，里面就可能烤不熟。
对于转炉冶炼，温度稍微高一点或者低一点，除磷的效率就差远了。
我还在吹炼的环节闹过笑话。
我本来以为吹炼的力度越大越好，能把杂质都吹走。
结果呢，把很多有用的元素也给吹跑了，这钢炼出来根本不能用。
吹炼就像你吹掉灰尘一样，但可不能用力过猛把东西都给吹没了啊。
后来我就慢慢调整这个吹炼的力度和时间。
在原材料的选择上呢，那也是大有讲究。
这个就像咱们种庄稼选种子。
好的原料能为成功冶炼奠定基础。
如果原材料里杂质太多，尤其是磷含量本身就高的话，那后面想冶炼出低磷钢可太难了。
所以我在选择原料的时候都会仔细检测，确保磷含量在一个尽量低的水平。
对于操作设备这方面，我也有了点经验。
设备的稳定性会影响冶炼的过程，就像你骑自行车，车要是老出故障，你肯定没法好好骑。
如果转炉的炉衬有损坏的话，热量可能就散发不正常了，这也会影响到元素之间的反应。
我之前有几次冶炼失败就是因为没注意到设备有小问题。
我觉得还有很重要的一点，监控数据。
这就像你开车得看仪表盘一样。
要时刻观察钢水中各种元素的含量变化，如果发现磷下降得不够快，或者碳含量偏离了预定的方向，就要及时调整操作方案。
不过这些数据有时候也会有偏差，这时候就得多测几次来确保准确性。
这冶炼高碳低磷钢真的就像一场漫长的探索之旅，而且每次冶炼还可能有新的情况，都得不断调整自己的方法才行。
顶吹转炉钢中磷元素的控制技术研究随着工业化的进程和经济的发展，钢材在现代社会中扮演着重要的角色。
然而，在钢铁生产过程中，磷元素的存在会对钢材的质量和性能造成不利影响。
因此，控制钢中磷元素的含量是钢铁企业必须解决的重要问题之一。
顶吹转炉钢是目前钢铁生产中广泛应用的一种钢铁冶炼工艺，本文将介绍顶吹转炉钢中磷元素的控制技术研究。
磷是一种偏恶性元素，其存在会显著降低钢铁的塑性和韧性，并且会导致在钢铁加工过程中出现脆性断裂的问题。
因此，控制顶吹转炉钢中磷元素的含量是至关重要的。
磷元素主要来自矿石中的磷矿和焦炭中的磷，它们在冶炼过程中会被还原为磷元素，并且随着钢液中的温度升高而溶解进入钢液中。
因此，要控制顶吹转炉钢中磷元素的含量，首先需要从原料入炉和冶炼操作两个方面入手。
在原料入炉方面，钢铁企业可以选择低磷矿石和低磷焦炭作为原料，从源头上减少磷元素的含量。
此外，可以采用磷矿石的预处理技术，在矿石的粉碎、烧结和球团化过程中去除磷元素。
同时，在焦炭的生产过程中可以采用磷元素的脱除技术，例如利用磷元素在焦炭碱性石灰石中形成磷酸钙的方法去除磷元素。
在冶炼操作方面，钢铁企业可以采用一系列的技术措施来控制顶吹转炉钢中磷元素的含量。
首先，可以通过控制转炉熔化温度来影响磷元素的溶解度。
磷元素在高温下溶解度较高，因此可以通过提高炉温来促使磷元素溶解进入渣中，从而达到控制钢中磷元素含量的目的。
其次，可以采用加入磷铁或磷灰石的方法来控制钢中磷元素的含量。
磷铁是一种含有高磷含量的合金，在炼钢过程中可以添加适量的磷铁使钢中的磷元素被磷铁吸附，从而降低钢中磷元素的含量。
而磷灰石则可以在转炉炼钢过程中加入，通过反应将钢中的磷元素转移到渣中。
此外，还可以采用倒炉技术，即将转炉中的钢液倒入LF精炼炉中进行进一步处理，通过精炼炉中高铝碱渣的作用，将钢中的磷元素进一步降低。
除了原料入炉和冶炼操作外，钢铁企业还可以采用在线监测和自动控制技术来实现对顶吹转炉钢中磷元素含量的准确控制。
浅谈120t转炉高拉碳低磷控制工艺目的：为了降低生产成本，提高产品质量，提升中高端产品的市场竞争力，使操作人员在实际操作中能有效地做到保碳低磷，特对此工艺进行研究与实践。
关键词：高拉碳脱磷质量效果1、前言目前钢材市场不景气，企业要想获得更多利益，就得开发一些具有高附加值的品种钢。
永钢冶炼的工业材品种主要有低碳SAE系列、冷镦钢系列、号钢系列，以后还会开发一些高碳钢，链线钢、锚链钢、轴承钢等，所以高拉碳低磷工艺就显得尤为重要。
2、理论分析及研究高拉碳技术关键在于“保碳脱磷”，在高碳的情况下，钢渣的氧化性较低，脱磷需要的工艺条件不具备，如何保证低温条件下快速化渣、脱磷，这是控制技术的难点。
根据冶金热力学理论，转炉冶炼的高拉碳工艺与低磷钢控制工艺存在一定矛盾。
脱磷需要钢——渣间具备很强的氧化势，而转炉在中、高碳出钢时，由于碳氧平衡热力学规律的制约，钢水和炉渣的氧化性相对比较低，很难达到生产低磷钢水所需要的钢——渣间磷的分配系数（希望磷的分配系数控制在100以上）。
为此对脱磷反应进行了系统分析。
2.1 脱磷反应热力学分析磷在钢液中能够无限溶解，而它的氧化物P2O5，在钢中的溶解度很小，因此要去除钢中的磷，首先必须使磷氧化，并使氧化产物能够进入炉渣。
其次要把磷的氧化物固定在炉渣中，不让它再分解返回到钢液内。
按分子理论，脱磷反应是在钢————渣界面进行的，为了分析方便，以脱磷的分配比：LP=（%P2O5）/[%P]2表示炉渣的脱磷能力。
由此可以看出要提高炉渣的脱磷能力，必须增大LP和降低温度，即适当的低温、高碱度、高（FeO）含量。
影响这些因素的有关工艺参数的改变，也就改变了钢中磷的分配。
2.2 脱磷反应的影响因素2.2.1 温度的影响根据脱磷反应式可知：n（CaO）+2【P】+5（FeO）=（nCaO·P2O5）+5【Fe】（1）放热反应W[P]=W（P2O5）/KP·W5（FeO）·W5 （CaO）lgKP=40067/T—15.06（2）由上面公式可知：温度升高使K值下降，最终导致钢中[P]增加。
低铁耗条件下转炉高碳低磷工艺实践与应用随着钢铁工业的不断发展，转炉炼钢工艺已经成为当前最主要的炼钢方法之一。
然而，传统的转炉炼钢工艺存在着铁耗高、炉衬寿命短、炉渣质量不稳定等问题，给钢铁企业带来了很大的经济和环境压力。
为了解决这些问题，近年来研究人员通过实践探索和理论研究，提出了低铁耗条件下转炉高碳低磷工艺，该工艺不仅可以降低铁耗，延长炉衬寿命，还可以提高炉渣质量，降低环境污染。
一、低铁耗条件下转炉高碳低磷工艺的原理传统转炉炼钢工艺中，铁矿石是主要的还原剂，由于还原反应需要消耗大量的CO和H2，所以铁矿石的使用量较大，铁耗也相应较高。
而低铁耗条件下转炉高碳低磷工艺则采用了冶金渣还原法，将炉渣作为还原剂，利用炉渣中的FeO、Fe2O3等氧化铁直接与炉内的碳反应生成CO和Fe，从而实现炉内铁的补给，降低铁耗。
同时，该工艺还采用了高碳低磷的炉料组成，使得炉渣质量更加稳定，可以达到较好的脱磷效果。
二、低铁耗条件下转炉高碳低磷工艺的实践1. 炉料组成的优化低铁耗条件下转炉高碳低磷工艺的炉料组成需要根据炉型、炉容、炉温、炉渣成分等因素进行优化。
在实践中，可以采用高含碳量的石墨块、高品质的生铁、高品质的废钢等作为原料，以达到高碳低磷的炉料组成。
2. 炉渣还原反应的控制炉渣还原反应是低铁耗条件下转炉高碳低磷工艺的关键。
在实践中，需要控制好炉渣中的FeO、Fe2O3含量，以及炉温、炉气成分等因素，以实现炉渣还原反应的有效控制。
同时，还需要注意炉渣中的SiO2、Al2O3等氧化物含量，以保证炉渣的流动性和稳定性。
3. 炉衬材料的选择和维护低铁耗条件下转炉高碳低磷工艺需要选择适合的炉衬材料，以延长炉衬寿命。
在实践中，可以采用高铝质炉衬、镁砖、碳砖等材料，以抵抗高温、高碳、高磷的腐蚀作用。
同时，还需要注意炉衬的维护和保养，及时更换炉衬，保证炉衬的完整性和稳定性。
三、低铁耗条件下转炉高碳低磷工艺的应用低铁耗条件下转炉高碳低磷工艺已经在国内外多个钢铁企业得到了广泛应用。
高碳低磷钢的转炉冶炼方法，该方法的步骤为：①转炉冶炼前，首先向炉内预加入白灰、白云石总量的50%-70%；②调整枪位，前期高枪位，后期低枪位，下枪吹氧造渣，并同时加入脱磷剂；保持熔渣的：FeO 15-40%、碱度 2.O-4.O；③出钢温度为1620-1670℃，挂罐温度1590-1610℃；④过程枪位的控制原则是：不喷溅、化好渣、快速脱碳、熔池均匀升温；⑤出钢前，稠渣操作；出钢时，防止下渣。
与现有技术相比，本发明有益效果是：加入转炉专用脱磷剂，达到转炉在冶炼前期快速脱磷的目的，从而能生产出满足需求的高碳低磷钢，高碳钢成品磷小于O.015%，低磷钢合格率达到99%以上。
转炉高碳低磷钢工艺研究与应用摘要：阐述了在武钢第一炼钢厂的条件下生产高碳钢采用高碳出钢工艺的研究及应用情况。
通过对过程炉渣、过程温度与倒渣时机等工艺参数的有效控制，可以在吹炼终点熔池w([C])达0.3％～0.8％的情况下，使熔池w([P])控制在0.015％以内，从而达到降低生产成本的目的。
关键词：高碳低磷钢；倒渣；高碳出钢；去磷转炉生产高碳钢时有两种出钢工艺模式，第1种是低拉补碳工艺，即低碳出钢后再补碳(出钢w([C])在0.07％～0.12％之间)；第2种是高碳出钢工艺w([C出钢])≥0.30％。
低拉碳工艺能保证较低的出钢磷、合适的出钢温度和相对稳定的出钢碳(w([C])稳定在0.07％～0.12％之间)，其工艺较为稳定，因而为绝大多数钢厂所采用。
但是该工艺熔池终点[O]含量高，存在着钢铁料消耗高、脱氧合金化产生的氧化物夹杂及复合物夹杂含量高、炉衬受侵蚀严重等不足。
根据熔池碳一氧平衡，如果熔池终点[C]提高，熔池[O]将显著降低。
试验表明，熔池终点w([C])由0.08％提高到0.50％时，终点w([O])可由约400×10-6降至100×10-6左右。
因而，采用高碳出钢工艺生产高碳钢将可弥补上述低拉碳工艺的不足。
