PCB(印制电路板)布局布线技巧100问

PCB板布线布局一．PCB布局原则首先，要考虑PCB尺寸大小。

PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。

在确定PCB尺寸后．再按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性，按工艺设计规范的要求进行尺寸标注。

最后，根据电路的功能单元，对电路的全部元器件进行布局。

1.布局操作的基本原则A. 位于电路板边缘的元器件，离电路板边缘一般不小于2mm。

电路板的最佳形状为矩形。

长宽比为3：2成4：3。

B. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．C. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．D. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．E. 以每个功能电路的核心元件为中心，围绕它来进行布局。

元器件应均匀、整齐、紧凑地排列在PCB上．尽量减少和缩短各元器件之间的引线和连接。

F. 相同结构电路部分，尽可能采用“对称式”标准布局；同类型插装元器件在X或Y方向上应朝一个方向放置；同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。

2.布局操作技巧1. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。

2. 元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。

3. IC去耦电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。

4. 尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。

易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。

5. 某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。

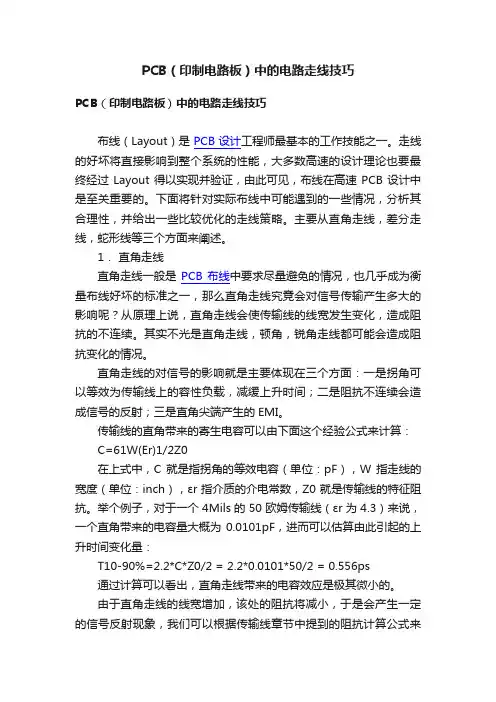

PCB（印制电路板）中的电路走线技巧PCB（印制电路板）中的电路走线技巧布线（Layout）是PCB设计工程师最基本的工作技能之一。

走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过Layout得以实现并验证，由此可见，布线在高速PCB设计中是至关重要的。

下面将针对实际布线中可能遇到的一些情况，分析其合理性，并给出一些比较优化的走线策略。

主要从直角走线，差分走线，蛇形线等三个方面来阐述。

1．直角走线直角走线一般是PCB布线中要求尽量避免的情况，也几乎成为衡量布线好坏的标准之一，那么直角走线究竟会对信号传输产生多大的影响呢？从原理上说，直角走线会使传输线的线宽发生变化，造成阻抗的不连续。

其实不光是直角走线，顿角，锐角走线都可能会造成阻抗变化的情况。

直角走线的对信号的影响就是主要体现在三个方面：一是拐角可以等效为传输线上的容性负载，减缓上升时间；二是阻抗不连续会造成信号的反射；三是直角尖端产生的EMI。

传输线的直角带来的寄生电容可以由下面这个经验公式来计算：C=61W(Er)1/2Z0在上式中，C就是指拐角的等效电容（单位：pF），W指走线的宽度（单位：inch），εr指介质的介电常数，Z0就是传输线的特征阻抗。

举个例子，对于一个4Mils的50欧姆传输线（εr为4.3）来说，一个直角带来的电容量大概为0.0101pF，进而可以估算由此引起的上升时间变化量：T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps通过计算可以看出，直角走线带来的电容效应是极其微小的。

由于直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，我们可以根据传输线章节中提到的阻抗计算公式来算出线宽增加后的等效阻抗，然后根据经验公式计算反射系数：ρ=(Zs-Z0)/(Zs+Z0)，一般直角走线导致的阻抗变化在7%-20%之间，因而反射系数最大为0.1左右。

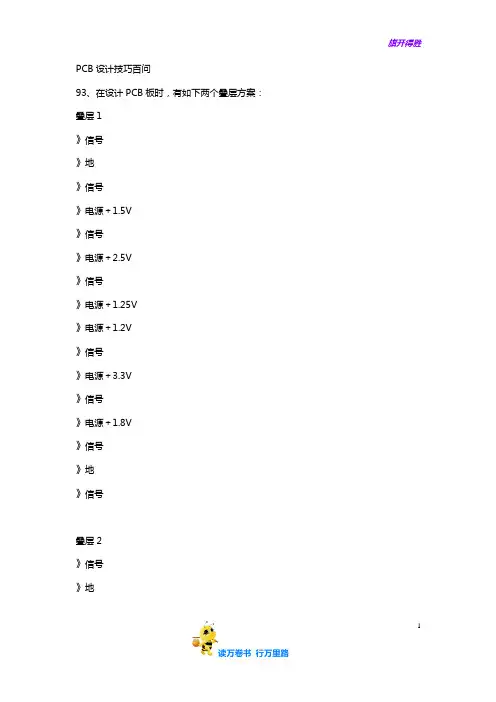

PCB设计技巧百问93、在设计PCB板时，有如下两个叠层方案：叠层1》信号》地》信号》电源＋1.5V》信号》电源＋2.5V》信号》电源＋1.25V》电源＋1.2V》信号》电源＋3.3V》信号》电源＋1.8V》信号》地》信号叠层2》信号》地1》信号》电源＋1.5V》信号》地》信号》电源＋1.25V +1.8V》电源＋2.5V +1.2V》信号》地》信号》电源＋3.3V》信号》地》信号哪一种叠层顺序比较优选？对于叠层2，中间的两个分割电源层是否会对相邻的信号层产生影响？这两个信号层已经有地平面给信号作为回流路径。

应该说两种层叠各有好处。

第一种保证了平面层的完整，第二种增加了地层数目，有效降低了电源平面的阻抗，对抑制系统EMI有好处。

理论上讲，电源平面和地平面对于交流信号是等效的。

但实际上，地平面具有比电源平面更好的交流阻抗，信号优选地平面作为回流平面。

但是由于层叠厚度因素的影响，例如信号和电源层间介质厚度小于与地之间的介质厚度，第二种层叠中跨分割的信号同样在电源分隔处存在信号回流不完整的问题。

294、当信号跨电源分割时，是否表示对该信号而言，该电源平面的交流阻抗大？此时，如果该信号层还有地平面与其相邻，即使信号和电源层间介质厚度小于与地之间的介质厚度，信号是否也会选择地平面作为回流路径？没错，这种说法是对的，根据阻抗计算公式，Z=squa（L/C）, 在分隔处，C变小，Z 增大。

当然此处，信号还与地层相邻，C比较大，Z较小，信号优先从完整的地平面上回流。

但是，不可避免会在分隔处产生阻抗不连续。

95、在使用protel 99se软件设计，处理器的是89C51,晶振12MHZ 系统中还有一个40KHZ的超声波信号和800hz的音频信号，此时如何设计PCB才能提供高抗干扰能力?对于89C51等单片机而言,多大的信号的时候能够影响89C51的正常工作?除了拉大两者之间的距离之外,还有没有其他的技巧来提高系统抗干扰的能力?PCB设计提供高抗干扰能力，当然需要尽量降低干扰源信号的信号变化沿速率，具体多高频率的信号，要看干扰信号是那种电平，PCB布线多长。

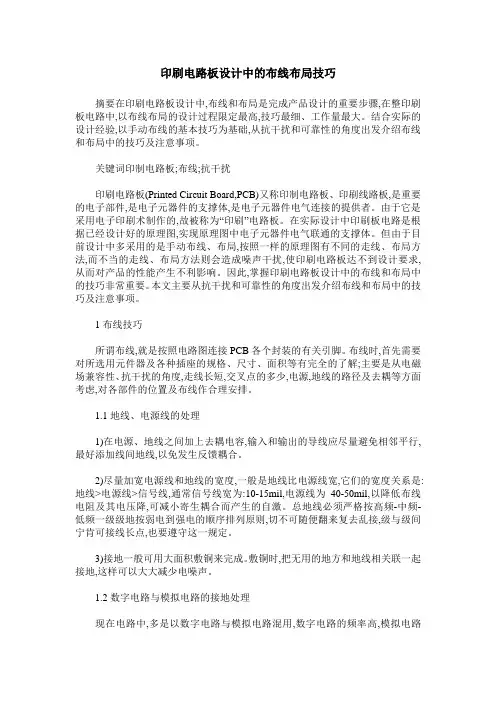

印刷电路板设计中的布线布局技巧摘要在印刷电路板设计中,布线和布局是完成产品设计的重要步骤,在整印刷板电路中,以布线布局的设计过程限定最高,技巧最细、工作量最大。

结合实际的设计经验,以手动布线的基本技巧为基础,从抗干扰和可靠性的角度出发介绍布线和布局中的技巧及注意事项。

关键词印制电路板;布线;抗干扰印刷电路板(Printed Circuit Board,PCB)又称印制电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。

由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

在实际设计中印刷板电路是根据已经设计好的原理图,实现原理图中电子元器件电气联通的支撑体。

但由于目前设计中多采用的是手动布线、布局,按照一样的原理图有不同的走线、布局方法,而不当的走线、布局方法则会造成噪声干扰,使印刷电路板达不到设计要求,从而对产品的性能产生不利影响。

因此,掌握印刷电路板设计中的布线和布局中的技巧非常重要。

本文主要从抗干扰和可靠性的角度出发介绍布线和布局中的技巧及注意事项。

1布线技巧所谓布线,就是按照电路图连接PCB各个封装的有关引脚。

布线时,首先需要对所选用元件器及各种插座的规格、尺寸、面积等有完全的了解;主要是从电磁场兼容性、抗干扰的角度,走线长短,交叉点的多少,电源,地线的路径及去耦等方面考虑,对各部件的位置及布线作合理安排。

1.1地线、电源线的处理1)在电源、地线之间加上去耦电容,输入和输出的导线应尽量避免相邻平行,最好添加线间地线,以免发生反馈耦合。

2)尽量加宽电源线和地线的宽度,一般是地线比电源线宽,它们的宽度关系是:地线>电源线>信号线,通常信号线宽为:10-15mil,电源线为40-50mil,以降低布线电阻及其电压降,可减小寄生耦合而产生的自激。

总地线必须严格按高频-中频-低频一级级地按弱电到强电的顺序排列原则,切不可随便翻来复去乱接,级与级间宁肯可接线长点,也要遵守这一规定。

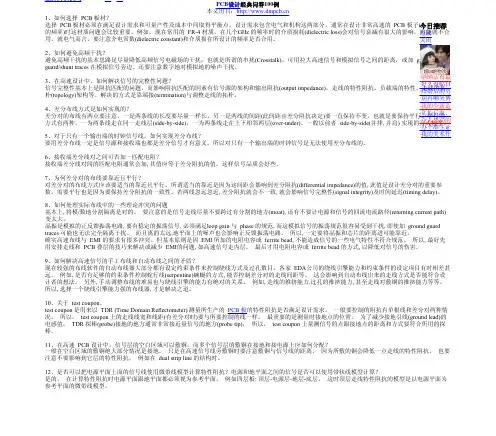

PCB 设计经典问答100例本文出自：1、如何选择 PCB 板材？选择 PCB 板材必须在满足设计需求和可量产性及成本中间取得平衡点。

设计需求包含电气和机构这两部分。

通常在设计非常高速的 PCB 板子(大于 GHz 的频率)时这材质问题会比较重要。

例如，现在常用的 FR-4 材质，在几个GHz 的频率时的介质损耗(dielectric loss)会对信号衰减有很大的影响，可能就不合用。

就电气而言，要注意介电常数(dielectric constant)和介质损在所设计的频率是否合用。

2、如何避免高频干扰？避免高频干扰的基本思路是尽量降低高频信号电磁场的干扰，也就是所谓的串扰(Crosstalk)。

可用拉大高速信号和模拟信号之间的距离，或加 ground guard/shunt traces 在模拟信号旁边。

还要注意数字地对模拟地的噪声干扰。

3、在高速设计中，如何解决信号的完整性问题？ 信号完整性基本上是阻抗匹配的问题。

而影响阻抗匹配的因素有信号源的架构和输出阻抗(output impedance)，走线的特性阻抗，负载端的特性，走线的拓朴(topology)架构等。

解决的方式是靠端接(termination)与调整走线的拓朴。

4、差分布线方式是如何实现的？ 差分对的布线有两点要注意，一是两条线的长度要尽量一样长，另一是两线的间距(此间距由差分阻抗决定)要一直保持不变，也就是要保持平行。

平行的方式有两种，一为两条线走在同一走线层(side-by-side)，一为两条线走在上下相邻两层(over-under)。

一般以前者 side-by-side(并排, 并肩) 实现的方式较多。

5、对于只有一个输出端的时钟信号线，如何实现差分布线？要用差分布线一定是信号源和接收端也都是差分信号才有意义。

所以对只有一个输出端的时钟信号是无法使用差分布线的。

6、接收端差分线对之间可否加一匹配电阻？接收端差分线对间的匹配电阻通常会加, 其值应等于差分阻抗的值。

PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。

比如，将稳压电路、放大电路、数字电路等放在不同的区域内。

-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。

因此，尽量把线路缩短，减少线路长度。

-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。

因此，尽量避免线路的交叉，使布局更加清晰。

-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。

-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。

2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。

-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。

-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。

-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。

-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。

总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。

通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。

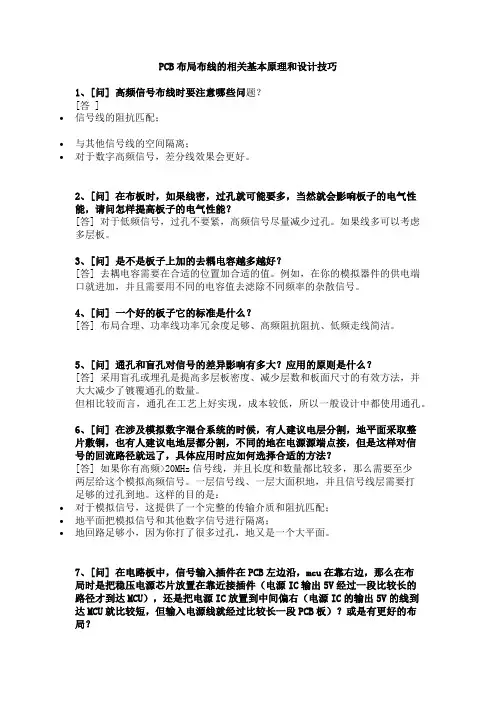

PCB布局布线的相关基本原理和设计技巧1、[问] 高频信号布线时要注意哪些问题？[答 ]•信号线的阻抗匹配；•与其他信号线的空间隔离；•对于数字高频信号，差分线效果会更好。

2、[问] 在布板时，如果线密，过孔就可能要多，当然就会影响板子的电气性能，请问怎样提高板子的电气性能？[答] 对于低频信号，过孔不要紧，高频信号尽量减少过孔。

如果线多可以考虑多层板。

3、[问] 是不是板子上加的去耦电容越多越好？[答] 去耦电容需要在合适的位置加合适的值。

例如，在你的模拟器件的供电端口就进加，并且需要用不同的电容值去滤除不同频率的杂散信号。

4、[问] 一个好的板子它的标准是什么？[答] 布局合理、功率线功率冗余度足够、高频阻抗阻抗、低频走线简洁。

5、[问] 通孔和盲孔对信号的差异影响有多大？应用的原则是什么？[答] 采用盲孔或埋孔是提高多层板密度、减少层数和板面尺寸的有效方法，并大大减少了镀覆通孔的数量。

但相比较而言，通孔在工艺上好实现，成本较低，所以一般设计中都使用通孔。

6、[问] 在涉及模拟数字混合系统的时候，有人建议电层分割，地平面采取整片敷铜，也有人建议电地层都分割，不同的地在电源源端点接，但是这样对信号的回流路径就远了，具体应用时应如何选择合适的方法？[答] 如果你有高频>20MHz信号线，并且长度和数量都比较多，那么需要至少两层给这个模拟高频信号。

一层信号线、一层大面积地，并且信号线层需要打足够的过孔到地。

这样的目的是：•对于模拟信号，这提供了一个完整的传输介质和阻抗匹配；•地平面把模拟信号和其他数字信号进行隔离；•地回路足够小，因为你打了很多过孔，地又是一个大平面。

7、[问] 在电路板中，信号输入插件在PCB左边沿，mcu在靠右边，那么在布局时是把稳压电源芯片放置在靠近接插件（电源IC输出5V经过一段比较长的路径才到达MCU），还是把电源IC放置到中间偏右（电源IC的输出5V的线到达MCU就比较短，但输入电源线就经过比较长一段PCB板）？或是有更好的布局？[答] 首先你的所谓信号输入插件是否是模拟器件？如果是是模拟器件，建议你的电源布局应尽量不影响到模拟部分的信号完整性．因此有几点需要考虑：•首先你的稳压电源芯片是否是比较干净，纹波小的电源．对模拟部分的供电，对电源的要求比较高；•模拟部分和你的ＭＣＵ是否是一个电源，在高电路的设计中，建议把模拟部分和数字部分的电源分开；•对数字部分的供电需要考虑到尽量减小对模拟电路部分的影响。

PCB布局布线技巧PCB（印制电路板）布局布线是电子产品设计中必不可少的一环。

良好的布局布线可以提高电路性能、稳定性和可靠性。

下面将介绍一些PCB布局布线的技巧。

一、布局技巧1.分区布局：将电路板按照功能划分不同区域，例如将信号处理电路、功率电路和通信电路分开布局，可以减少不同电路之间的干扰。

2.大电流回路：将高功率元件、大电流通路尽量短接，使大电流通过尽量少的导线，减少电阻、电感和电压降，提高电路的稳定性。

3.高频回路：对于高频电路，要注意避免长导线、小曲线和有较大电流的导线与其中的元器件接触。

4.电源布局：电源电路的布局要尽量靠近电源接口，减少供电线路的阻抗、压降和干扰。

5.接地布局：接地是保证电路正常运行的关键之一，要保证接地回路的路径尽量短，且与供电回路分开布局，减少互相干扰。

6.热量排散布局：对于需要散热的元器件，如功放、处理器等，要将其散热器布置在空气流通的地方，尽量避免与其他元件接触。

7.组件布局：相关元器件应尽量靠近，减少导线长度和磁场干扰。

对于敏感元器件，如传感器，应尽量远离干扰源。

8.可维护性布局：考虑到后期维护和维修的需求，应尽量保证布线路由直观、可辨识，便于排查故障。

二、布线技巧1.信号线与电源线分开布线：信号线和电源线要互相分开布线，以减少互相的干扰。

2.信号线长度一致：对于同一信号的不同分支，要尽量保持长度一致，避免引起信号的失真。

3.十字型布线：对于需要高速传输的信号，可以采用十字型布线，将数据线与地线交叉布线，可以有效减少串扰和噪声。

4.双层布线：对于复杂的电路板，可考虑使用双层布线，将功率和信号线分开布置在不同的层上，减少干扰。

5.差分布线：对于高速信号传输，如USB、HDMI等，可以采用差分布线，可以抑制共模噪声，提高信号的质量。

6.避免直角弯曲：直角弯曲会引起阻抗变化和信号衰减，应尽量避免使用直角弯曲。

7.路径交叉最小化：路径交叉会导致干扰和串扰，应尽量将路径交叉降到最少。

PCB布线与布局优化技巧在电子设备的设计中，PCB（Printed Circuit Board，印刷电路板）的布线与布局对于整个电路性能和稳定性起着至关重要的作用。

优秀的PCB布线与布局可以提高电路的抗干扰能力、信号完整性和性能稳定性。

下面就介绍一些PCB布线与布局优化技巧，帮助设计师提高产品质量和性能。

1. 分割电源平面：在PCB设计中，将电源平面分割成多个部分可以减少信号干扰及电磁辐射。

分割电源平面时，需要注意将模拟和数字电源分开，避免互相干扰。

通过合理设置分割线路，可以降低信号交叉干扰，提高信噪比。

2. 最短路径布线：尽量保持布线路径短，减少信号传输的延迟和损耗。

在选取布线路径时，应避免走线交叉、绕线等现象，以确保信号传输的稳定性和可靠性。

布线时还需考虑信号走线的方向，避免信号环路和共模噪声的产生。

3. 差分信号布线：对于高速信号线，尤其是差分信号线，需要特别注意其布线。

差分信号线的长度要尽量保持一致，以减少信号失真和串扰。

此外，差分信号线应在布线过程中尽量保持相邻，以减小信号传输的时间差。

4. 阻抗匹配：在PCB设计中，特别是在高频电路中，阻抗匹配是非常重要的。

正确设计差分对地、微带线、板厚等参数，以保证信号传输的稳定性和准确性。

利用阻抗匹配技术可以尽量减小信号的反射和衰减，提高信号完整性。

5. 地线布线：地线布线是PCB设计中的关键环节。

要尽量减小地线回路面积，避免干扰信号传输。

将地线设置为宽带，减小地线阻抗，提高地线的导电性。

另外，地线布线还要尽量与信号走线相互垂直，避免共模干扰。

6. 噪声隔离：在PCB布局设计中，要将噪声源与敏感信号源隔离开来，以减少噪声对信号的影响。

在设计布局时，可以使用屏蔽罩、滤波器等措施来隔离噪声源，确保信号传输的稳定性和准确性。

7. 确保热量散发：在PCB布局设计中，要考虑电路元件的散热问题。

合理安排元件的位置，保证元件之间的通风通道畅通，以便排出热量。

在布局时应注意避免高功率元件集中布局，以减小热量聚集的风险。

PCB板布局布线基本规则PCB（Printed Circuit Board，印刷电路板）布局布线是电子产品设计中非常重要的一步，它决定了电路板的性能和可靠性。

下面将介绍一些PCB板布局布线的基本规则。

1.尽量规划好电路板的整体布局。

合理的整体布局可以降低电磁干扰和噪声，提高信号的可靠性。

布局过程中，需要考虑各个电路模块的电源分布、信号线的走向和电路板边缘的保留空间等因素。

2.尽量减少信号线的长度。

信号线过长会引起信号衰减、时钟偏差和串扰等问题。

因此，应尽量减少长距离信号线的使用，并将不同功能模块的信号线放在靠近彼此的位置，以缩短线路长度。

3.引脚布局要合理。

电路板上的引脚布局应遵循一定的规则，如相同功能的引脚应该靠近彼此，避免交叉连接；高频信号线和低频信号线应分开布局，以防止互相干扰；输入和输出信号一般不要使用同一个引脚。

4.电源和地线的布局要合理。

电源和地线是电路工作的基础，其布局质量直接影响整体性能。

应尽量减少电源和地线的长度，避免共享电源或地线的引脚。

此外，电源和地线的宽度也要足够，以满足电流的要求。

5.差分线路应尽量成对布线。

差分信号线路通常由两根线组成，它们相互平行，保持相同的长度和间距。

这种布线方式可以减小干扰并提高抗干扰能力。

6.避免使用尖锐的角度和过窄的宽度。

锐角和过窄的线路会增加信号的传输损耗，并增加线路的阻抗。

在布局和布线过程中，应尽量避免生成锐角，选择合适的宽度。

7.需要进行地线屏蔽的信号要有相应的地线屏蔽层。

一些对干扰非常敏感的信号线，如高频信号线和时钟信号线，需要有地线屏蔽层进行保护，防止外界干扰。

8.PCB板的散热设计。

在布局布线过程中，需要考虑板上发热器件的散热问题。

可以尽量将发热器件靠近PCB板的边缘，以方便散热或使用附加的散热设计。

9.电路板边缘的保留空间。

为了使电路板在安装时能够与其他组件或设备连接，需要在板的边缘预留一定的空间。

这个空间通常被称为边际空间，用于放置连接器、插座等。

PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。

2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。

3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。

4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。

5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。

二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。

2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。

3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。

对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。

4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。

对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。

5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。

同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。

6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。

7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。

三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。

2.尽量减小信号线的面积，减少对周围信号的干扰。

3.尽量采用四方对称布线，减少线路不平衡引起的干扰。

4.尽量降低线路阻抗，提高信号的传输质量。

PCB布线规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一项工作，它决定了电路的性能和可靠性。

正确的布线可以确保信号传输的稳定性，降低噪音干扰，提高产品的工作效率和可靠性。

下面将介绍一些常用的PCB布线规则与技巧。

1.保持信号完整性：信号完整性是指信号在传输过程中不受噪音、串扰等干扰影响，保持原有的稳定性。

为了保持信号完整性，应尽量减少信号线的长度和走线面积，减少信号线与功率线、地线等的交叉和平行布线。

同时，在高速信号线上使用传输线理论进行布线，如匹配阻抗、差分信号布线等。

2.分离高频和低频信号：为了避免高频信号的干扰，应将高频信号线与低频信号线分开布线，并保持一定的距离。

例如，在布线时可以采用地隔离层将不同频率的信号线分离或者采用地隔离孔将不同频率的信号线连接到不同的地层。

这样可以减少高频信号的串扰和干扰。

3.合理布局：布线时应合理规划电路板的布局，将功率线和地线尽量靠近，以减少电磁干扰。

同时，尽量避免信号线与功率线、地线等平行布线，减少互穿引起的干扰。

在设计多层板时，还要考虑到信号引线的短暂电容和电感，尽量减小信号线长度，以减少信号传输时的延迟。

4.适当使用扩展板和跳线：在复杂的PCB布线中，有时无法直接连接到目标位置，这时可以使用扩展板或跳线来实现连接。

扩展板是一个小型的PCB板，可以将需要连接的器件布线到扩展板上，再通过导线连接到目标位置。

跳线可以直接用导线连接需要的位置，起到连接的作用。

但是，在使用扩展板和跳线时要注意保持信号完整性，尽量缩短导线长度，避免干扰。

5.优化地线布局：地线是电路中非常重要的部分，它不仅提供回路给电流，还能减少电磁干扰和噪音。

在布线时应保证地线的连续性和稳定性，地线应尽量靠近功率线，对于高频信号，还应采用充足的地平面来隔离。

同时，地线的走线应尽量短且直，减少环状或绕圈的走线。

6.合理规划电源线：电源线的布线要尽量靠近负载，减小电流环形和接地环形。

PCB设计布局规则与技巧PCB（Printed Circuit Board，印刷电路板）设计布局是电子产品设计中非常重要的一部分，合理的布局能够提高电路板性能、稳定性和可靠性。

同时，布局也会影响到电磁兼容性（EMC）和易于制造性。

下面将介绍一些常用的PCB设计布局规则和技巧。

1.尽量减少线长：线长越短，信号传输的时间越短，电路的性能越好。

因此，在进行PCB设计布局时，应尽量使信号和电源线的路径尽可能短。

2.分离高频和低频信号：高频信号容易产生干扰和耦合，所以应尽量远离低频信号线。

同时，高频信号线和低频信号线应分别布局，以减少相互之间的干扰。

3.分层设计：多层PCB可以有效地减小信号线间的干扰，并提高信号的完整性。

布局时需要根据不同功能和频率的信号进行分层布局，避免信号线交叉和干扰。

4.组织布局：把电路板上的元器件和线缆进行逻辑分组和合理布局，可以提高电路板的操作性和可靠性。

例如，将相关的器件和接口放在一起，减少线缆走线的复杂性。

5.场效应管的布局：场效应管是敏感元件，容易受到外界影响而导致不稳定。

在布局时，应尽量远离高频信号源、变压器、电机等产生辐射干扰的元件。

6.地线布局：地线是所有电路的公共回路，应该足够宽，稳定和低阻抗。

在布局时，应尽量减少地线的长度和面积，降低地线的电感和电阻。

7.高频元件布局：对于频率较高的器件和信号线，应尽量减小其长度，将其布置在靠近负载的位置，以减少传输延迟和信号损失。

8.散热布局：散热是电子产品设计中一个重要的考虑因素。

在布局时，应考虑到热源的位置，并合理布置散热器件和散热片，以提高散热效果。

9.电源布局：电源是电路正常运行的保障，应该足够稳定和可靠。

在布局时，应规划好电源线和滤波电容器的位置，减少电源噪声和泄漏。

10.细节布局：除了上述规则，还需要注意一些细节布局。

例如，尽量避免信号线相交，避免直角拐弯，避免尖锐的边缘等，以减少信号反射和辐射干扰。

总之，PCB设计布局是一个需要综合考虑各种因素的过程。

PCB布线的技巧及注意事项1.合理规划电路板上的元件布局：在进行布线之前，需要根据电路的功能和结构合理规划元件的布局。

合理布局可以减少跨线和交叉线，简化布线过程，并提高电路的可靠性和抗干扰能力。

例如，将相互关联的元件集中在一起，以减少连线长度和信号传输的损耗。

2.使用地平面和电源平面：地平面和电源平面是PCB布线中非常重要的一部分。

通过在PCB中设置地平面和电源平面，可以有效减少地线和电源线的长度，减小同轴电缆的干扰和耦合，提高信号完整性和抗干扰能力。

3.利用电网连接：电网连接是PCB布线中常用的一种布线方式。

电网连接可以减小线宽和线间距，减小电路板上的导线一阶传输延迟，提高信号完整性和抗干扰能力。

在布局时，应尽量合理规划电网的结构和布线的路径。

4.分析和优化信号传输路径：信号传输路径是PCB布线中需要特别关注的一部分。

通过分析信号传输路径，可以了解信号在电路板上的传输特性，并进行优化。

例如，可以采用直线传输路径，减小信号传输的损耗和干扰；可以避免信号线与电源线、地线和其他高频信号线的交叉，减小互相干扰。

5.处理高频和高速信号：在布线中，对于高频和高速信号需要特别注意。

高频信号容易受到串扰和反射的影响，因此对于高频信号，应避免长线和小弯曲。

对于高速信号，需要注意控制传输线的阻抗匹配，减小信号的反射和射频干扰。

6.使用适当的布线规则和约束：在进行布线之前，需要根据电路设计的要求和约束设置适当的布线规则。

布线规则可以包括连线宽度、线间距、最小孔径等要素。

合理设置布线规则可以减小静电干扰和交叉干扰，提高电路的性能和可靠性。

7.进行电磁兼容性（EMC）设计：在进行布线时，需要考虑电磁兼容性设计。

电磁辐射和电磁敏感性是电路板设计中常见的问题，可以通过合理的布线和使用滤波器来减小电磁干扰。

8.进行仿真和测试：在完成布线之后，需要进行仿真和测试来验证电路的性能和可靠性。

通过仿真和测试，可以检测电路中可能存在的问题，并做出相应的调整。

PCB设计技巧百问解答PCB设计技巧百问解答随着现代电子技术的不断发展，越来越多的电子设备被应用在各个领域中。

而电子设备中最关键的部分之一便是电路板，也称PCB板。

PCB板的设计如果不合理，将会带来电路性能的降低、工作稳定性的下降和使用寿命的缩短。

本文将介绍一些PCB设计的技巧，并回答一些常见问题，帮助读者更好地了解和掌握PCB设计。

1. 为什么PCB板的规划特别重要？PCB板的规划直接决定了整个电路板的性能和稳定性。

规划包括电路布局，路线布局和信号分离等。

电路布局是指电路元件在PCB板上的位置安排，它决定了电路板的结构和性能，还会影响信号的传输和噪音的产生。

路线布局是指如何将各个元件之间的电路连接起来，不同的布局将对电路板的性能产生不同的影响。

信号分离是指将不同种类的信号分隔开，以防止不同信号之间的干扰。

2. PCB板的布局应该注意哪些问题？PCB板电路布局应该尽可能地统一，减少信号传输的距离，这有助于减少延迟和噪声。

同时应该尽可能减少信号之间的干扰，最好使用屏蔽罩来隔离一些高频电路的干扰。

3. PCB板的网络是否需要拓扑结构分析？拓扑结构分析可以帮助我们确定不同元件之间的连接方式，从而优化电路板的性能和稳定性。

在设计PCB板时需要对不同的元件进行拓扑结构分析才能保证电路的有效性。

4. 是否有规模和数量的限制？电路板的规模和数量是有限制的，因为一旦电路板过大或数量过多会对信号传输和电路布局产生影响，从而影响电路的性能和稳定性。

同时，大规模和大数量的电路板将带来昂贵的成本和复杂的制造过程。

5. PCB板需要注意的电路互连技巧有哪些？电路互连技巧包括走线技巧、钻孔布局技巧、走线距离和转弯技巧，钻孔分布密度和走线宽度和间距等。

这些都决定了电路的性能和稳定性。

6. 如何避免电路板上的干扰？电路板上的干扰主要有两种：电磁干扰和热电效应干扰。

电磁干扰可以通过电路板的隔离罩，电磁隔离等方法避免。

热电效应干扰则可以通过电路板的导热和导电技术来屏蔽。

pcb布局布线技巧及原则随着现代电子产品的迅速发展，PCB布局布线技术也变得越来越重要。

合理的PCB布局和布线，可以使电路板满足各种电气和电磁兼容性要求，提高电路可靠性和生产效率。

本文将介绍PCB布局布线的一些技巧及原则，以帮助电子工程师更好地设计出优秀的电路板。

1. 布局原则（1）分区原则在PCB布局设计中，分区原则是非常重要的一项内容。

设计师首先需要根据电路的功能特征，将电路板分成若干区域。

每个区域中的电路具有相同的特征和要求，例如电源、信号处理、调试等等，设计师应注意避免不同类型的电路混合在同一区域内。

（2）分层原则为了减小电路板的尺寸和降低电路板的干扰，电子工程师会采用分层原则。

具体来说，电路板会分成不同的层，例如信号层、地层和电源层等。

这样就可以大幅减少信号线的长度，从而减小了电路板的电磁干扰，提高了整个电路板的性能。

（3）最短线路原则在PCB布局设计中，需要尽可能的缩短电路板的信号线路，以减小电路板的电磁干扰，提高信号传输的可靠性。

设计师在布线时最好保证信号线的长度尽可能短。

（4）空间利用原则在设计电路板布局时，设计师还应考虑空间利用原则，充分利用电路板的空间，使得每一块电路板发挥最大的效益。

例如，在空间有限的情况下，可以采用堆叠电容和器件的方式，以节省空间。

2. 布线技巧（1）防止信号干扰为防止信号线之间的干扰，可以将两条信号线之间插入空白区域或地线，或者增加信号线之间的距离。

此外，设计师还可以采用屏蔽技术，在某些敏感信号线附近铺设金属屏蔽来防止干扰。

（2）少转弯原则在布线时，少转弯原则也是非常重要的。

因为信号线在转弯的时候会产生电容和电感，这样就会对信号的传输产生影响。

因此，在信号传输方向的每个转弯点，都尽量减少转弯角度或使用圆角。

（3）避免信号共享线信号共享线指的是多个信号共用一条线路。

这样会导致信号之间的干扰，并且也不利于信号的传输。

设计师应尽量避免使用信号共享线。

（4）对地设计技巧地线的设计也非常重要。

浅谈印制电路板(PCB)设计过程中的布线技巧【摘要】在印制电路板设计中，PCB布局布线是最为重要的一步。

本文从印制电路板的整体布局、印制电路板设计的布线原则、印制电路板的布线技巧分析以及走线的注意事项四个方面详细阐述了在电路板设计中布线的重要性和必要性。

【关键词】印制电路板，设计，布线，技巧一、前言近年来随着科技的发展，电子产业迅速兴起。

在电子产品中，PCB的布局布线是最重要的。

本文主要探讨的就是印制电路板设计过程中的布线技巧及一般布线的注意事项。

二、印制电路板的整体布局整体布局是PCB设计的第一步，合理的布局不但可以增加PCB的视觉美感，还可以提高产品的电磁兼容水平，一般来说，器件的整体布局应遵循以下原则：1、围绕各功能电路的核心元件进行布局，保证各元器件沿同一方向整齐、紧凑排列，易受干扰的元器件不能相邻布置，以防止信号间耦合；2、处理敏感信号的元件要远离电源、大功率器件等，并且不允许敏感信号线穿过大功率器件，热敏元件应远离发热元件，温度敏感元件宜置于温度最低的区域；3、加大具有高电位差元器件之间的距离，防止它们放电而引发短路,并可在无铅时代减少CAF (Conductive Anodic Filament)发生的可能性。

同时，高电压元器件应尽量布设在调试时手不易触及的地方，并加以绝缘保护；4、对于高频电路，推荐采用菊花链布线或星形布线，并且高速数字信号应布置在与地线相邻的信号层,并且信号线尽可能短；5、一个过孔会带来约0.5pF的分布电容,因此,减少过孔数量可显著提高运行速度。

三、印制电路板设计的布线原则1、输入输出端用的导线应尽量避免相邻平行。

最好加线间地线，以免生反馈藕合。

2、印制导线的最小宽度主要由导线与绝缘基扳间的粘附强度和流过它们的电流值决定。

当铜箔厚度为0.05mm、宽度为1～15mm时.通过2A的电流，温度不会高于3℃，因此导线宽度为1.5mm可满足要求。

对于集成电路，尤其是数字电路，通常选O.02～0.3mm导线宽度。

PCB布线的基本规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一环，它涉及到电路设计的优化、信号传输的质量以及电路板的可靠性等方面。

以下是一些PCB布线的基本规则与技巧。

1.分隔高频与低频信号：在布线过程中，应将高频和低频信号分隔开来，以减少相互干扰。

可以通过增加地线、使用地层或远离干扰源等方式实现。

2.避免信号线与电源线、地线交叉：信号线与电源线、地线交叉会引起互相干扰，影响信号的传输质量。

在布线时应尽量避免信号线与其他线路的交叉，并采取合适的措施进行隔离。

3.保持信号线的相互垂直：信号线之间保持垂直可以减少信号之间的干扰。

在布线时，应尽量使信号线垂直地通过其他信号线或电源线、地线。

4.尽量缩短信号线的长度：信号线的长度会对信号传输的延迟和损耗产生影响，因此在布线时应尽量缩短信号线的长度。

对于高频信号尤为重要。

5.使用平面与过孔进行地线连接：地线是电路板中非常重要的一条线路，它可以提供整个电路的参考电平。

在布线时，可以通过使用平面层与过孔来进行地线的连接，提高地线的连续性。

6.使用平面与过孔进行电源线连接：电源线的布线也是非常重要的，尤其是对于供电要求较高的芯片或模块。

在布线时，可以通过使用平面层与过孔来进行电源线的连接，减少电源线的阻抗。

7.控制线宽和线距：PCB布线中的线宽和线距对电路的阻抗、信号的传输速度以及电流的承载能力等都是有影响的。

在布线时要根据需要选择合适的线宽和线距，保证电路的性能。

8.避免信号环路：信号环路会引起信号的反馈和干扰，影响电路的正常工作。

在布线时应尽量避免信号环路的产生，可以采取断开一部分连接或改变布线路径等方式来解决。

9.保持信号对称性：对于差分信号线或时钟信号线，应保持信号的对称性。

在布线时应尽量使信号线的路径相同，长度相等，以减少差分信号之间的干扰。

10.考虑EMI（Electromagnetic Interference，电磁干扰）：在布线过程中应考虑到电磁干扰的问题，采取一些措施来减少电磁辐射和干扰。
