防爆摄像机说明书

网络高清防爆摄像头使用说明ZTKB-Ex以下是网络高清防爆摄像头使用说明ZTKB-Ex的详细介绍，包括网络高清防爆摄像头使用说明ZTKB-Ex的厂家、生产厂家、批发、价格、报价、型号、产品选型、售后服务、产品特征、技术参数、品质保证、产品图片、原产地、产品品牌、销售范围、安装方法等信息。

深圳市中天防爆科技有限公司的6大承诺1、安全承诺：设计、生产、包装等各环节100%按国家标准执行，产品零隐患。

2、材料承诺：生产所选用的材料与报价表中100%一致，假一罚二。

3、差价承诺：在购买后1个月内，如发现同品质产品价格低于本公司，则二倍差价赔偿。

4、交期承诺：如逾期不交货，每日按总价的3‰赔偿误工费。

5、质保承诺：产品出售后，1个月包退、3个月包换、12个月包修，终身维护。

6、服务承诺：一周7*24小时快速响应，免费咨询、零等待。

产品特征A.采用Sony高清晰度CCD传感器，性能稳定，画质清晰。

B.内置6颗高亮度大功率红外灯，照度过低红外灯自动开启，可视距离达80米。

C.镜头全部采用 IR 红外镜头，夜间焦点不会偏移。

D.视窗玻璃表面经纳米技术处理，光通率高，不粘水、不粘油、排斥灰尘。

E.机身内部对流型散热设计，功耗小，室内外均可长时间、不间断工作。

F.供电模式(AC220V/DC12V)可供自主选择。

G.高硬度特种碳钢经氟碳喷涂处理，防爆性能优良，经久耐用。

产品描述产品结构设计完全符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2-2010《爆炸性气体环境用防爆电气设备第2部分:隔爆型“d”》的规定。

适用于具有ⅡA、ⅡB、ⅡC类可燃性气体，引燃温度组别为T1-T6组的1区、2区，可燃性气体或蒸汽与空气形成的爆炸性混合物的场所，也适用于引燃温度组别为T1-T6组的20区、21区、22区，含有可燃性粉尘混合物的场所，如石油、化工、矿井、军工、医药、油库、轮船、钻井平台、加油站、花炮生产、粮食加工储存等，达到监控现场的目的。

DS-2DB4223I-CX(T5/316L)EXIR 23 × Bullet Explosion-proof Network CameraATEx:II 2 G Ex db IIC T6 GbII 2 D Ex tb IIIC T80°C Db IECEx:Ex db IIC T6 Gb Ex tb IIIC T80°C Db⏹1/1.8" progressive scan CMOS⏹Up to 1920 × 1080 @ 30 fps resolution⏹Min. illumination: Color: 0.0005 Lux @(F1.5, AGC ON), B/W: 0.0001 Lux @(F1.5, AGC ON), 0 Lux with IR ⏹23 × optical zoom, 12 × digital zoom⏹120 dB WDR, HLC, BLC, 3D DNR, Defog, EIS, Regional Exposure, Regional Focus⏹Up to 200 m IR distance⏹Support H.265+/H.265 video compression⏹DORIThe DORI (detect, observe, recognize, identify) distance gives the general idea of the camera ability to distinguish persons or objects within its field of view. It is calculated based on the camera sensor specification and the criteria given by EN 62676-4: 2015.DORI Detect Observe Recognize IdentifyDefinition25 px/m63 px/m125 px/m250 px/m Distance (Tele)1862 m (6107.36 ft)739 m (2433.92 ft)372 m (1220.16 ft)186 m (610.08 ft)⏹SpecificationCameraImage Sensor 1/1.8” progressive scan CMOSMax. Resolution 1920 × 1080Min. Illumination Color: 0.0005 Lux @ (F1.5, AGC ON) B/W: 0.0001 Lux @ (F1.5, AGC ON), 0 Lux with IR Shutter Speed 1/1s to 1/30000 sDay & Night ICRZoom 23 × optical, 12 × digitalSlow Shutter yesLensFocal Length 5.9 to 135.7 mm, 23 × opticalFOV Horizontal field of view: 58.5°to 3° (wide-tele) Vertical field of view: 34°to 1.7° (wide-tele) Diagonal field of view: 65.8°to 3.5° (wide-tele)Focus Auto/Semi-automatic/Manual Aperture F1.5Zoom Speed approx. 4.6 sIlluminatorSupplement Light Type IRSupplement Light Range 200 mSmart Supplement Light yesIR Wavelength 850 nmPTZPark Action yesScheduled Task PresetPower-off Memory yesVideoMain Stream 50 Hz: 25 fps (1920 × 1080, 1280 × 960, 1280 × 720) 60 Hz: 30 fps (1920 × 1080, 1280 × 960, 1280 × 720)Sub-Stream 50 Hz: 25 fps (704 × 576, 640 × 480, 352 × 288) 60 Hz: 30 fps (704 × 480, 640 × 480, 352 × 240)Third Stream 50 Hz: 25 fps (1920 × 1080, 1280 × 960, 1280 × 720, 704 × 576, 640 × 480, 352 × 288) 60 Hz: 30 fps (1920 × 1080, 1280 × 960, 1280 × 720, 704 × 480, 640 × 480, 352 × 240)Video Compression Main Stream: H.265+/H.265/H.264+/H.264 Sub-stream: H.265/H.264/MJPEGThird Stream: H.265/H.264/MJPEGVideo Bit Rate 32 Kbps to 16384 KbpsH.264 Type Baseline Profile/Main Profile/High ProfileH.265 Type Main ProfileScalable Video Coding (SVC) SupportRegion of Interest (ROI) 8 fixed regions for each streamAudioAudio Compression G.711alaw, G.711ulaw, G.722.1, G.726, MP2L2,PCMAudio Bit Rate 64 Kbps (G.711)/16 Kbps (G.722.1)/16 Kbps (G.726)/32-192 Kbps (MP2L2) Audio Sampling Rate 8 kHz/16 kHz/32 kHz/48 kHzEnvironment Noise Filtering yesNetworkProtocols IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP/IP, UDP, IGMP, ICMP, DHCP, PPPoE, BonjourSimultaneous Live View Up to 20 channelsAPI Open Network Video Interface (Version 19.12, Profile S, Profile G, Profile T), ISAPI, SDK, ISUPSmooth Streaming yesUser/Host Up to 32 users, 3 user levels: administrator, operator, and userSecurity Password protection, complicated password, HTTPS encryption, 802.1X authentication (EAP-TLS, EAP-LEAP, EAP-MD5), watermark, IP address filter, basic and digest authentication for HTTP/HTTPS, RTP/RTSP over HTTPS, control timeout settings, security audit log, TLS 1.2, TLS 1.3, host authentication (MAC address)Network Storage NAS (NFS, SMB/CIFS), auto network replenishment (ANR) Client iVMS-4200, HikCentral Pro, Hik-ConnectWeb Browser IE11, Chrome 57+, Firefox 52+, Safari 11+ImageImage Parameters Switch YesImage Settings Saturation, brightness, contrast, sharpness, gain, and white balance adjustable by client software or web browserDay/Night Switch autoWide Dynamic Range (WDR) 120 dB WDRSNR ≥52dBDefog Optical defogImage Enhancement HLC/BLC/3D DNR/Defog/EIS/Regional Exposure/Regional FocusPrivacy Mask 24 programmable polygon privacy masks, mask color or mosaic configurable InterfaceEthernet Interface 1 RJ45 10 M/100 M EthernetOn-board Storage support microSD/microSDHC/microSDXC cards, up to 256 GBAudio 1 audio input, 2.0 to 2.4Vp-p, 1k Ohm±10% 1 audio output, line level, impedance: 600 ΩAlarm 1-ch alarm input and 1-ch alarm outputRS-485 1 RS-485 (Half duplex, HIKVISION, Pelco-P, Pelco-D, self-adaptive)EventBasic Event Motion detection, video tampering alarm, exception, alarm input and outputSmart Event Line crossing detection, intrusion detection, region entrance detection, region exitingdetection, unattended baggage detection, object removal detection, audio exceptiondetectionAlarm LinkageUpload to FTP/NAS/memory card, notify surveillance center, send email, trigger alarm output, trigger recordingDeep Learning FunctionFace Capture 1. Detects up to 10 faces simultaneously2. Uploads face with background and closed-up face pictures3. Support detecting, tracking, capturing, grading, selecting of face in motion, andoutput the best face picture of the faceGeneralPower100 VAC to 240 VAC & PoE+ (IEEE802.3at class4) Max. 25 W Dimension513.2 × 169 × 308 mm (20.2"× 6.65" × 12.13") WeightApprox. 16.5 kg (36.38 lb.) MaterialSUS316L with anti-corrosion surface spray treatment Operating Condition-40°C to 60°C (-40°F to 140°F), Working Humidity≤ 90% General FunctionAnti-flicker, heartbeat, mirror, flash log, password reset via e-mail, pixel counter, password protection, one-key reset, three streams ApprovalEMC FCC (47 CFR Part 15, Subpart B);CE-EMC (EN 55032: 2015, EN 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN50130-4: 2011 +A1: 2014);RCM (AS/NZS CISPR 32: 2015);IC (ICES-003: Issue 7);KC (KN 32: 2015, KN 35: 2015)Safety UL (UL 62368-1);CB (IEC 62368-1:2014+A11);CE-LVD (EN 62368-1:2014/A11:2017);BIS (IS 13252(Part 1):2010/ IEC 60950-1 : 2005)EnvironmentCE-RoHS (2011/65/EU);WEEE (2012/19/EU); Reach (Regulation (EC) No 1907/2006) ProtectionIP68, 6000V Lightning Protection, Surge Protection and Voltage Transient Protection Explosion-Proof Protection Ex-mark: ATEX: Ex II 2GD Ex db IIC T6 Gb /Ex tb IIIC T80℃ Db;IECEx: Ex db IIC T6 Gb /Ex tb IIIC T80℃ Db*You are recommended to purchase memory card together with the product if needed. After ordering, the memory card will be installed to product during manufacturing.⏹ Dimension⏹Available Model DS-2DB4223I-CX(T5/316L)⏹Accessory⏹OptionalDS-1707ZJ-Y-AC(OS) DS-1677ZJ-XS-1.0(D) DS-2780ZJ-X/316L(OS)。

KBA121A/ KBA121B 矿用隔爆光纤摄像仪使用说明书Ver: 1.9库柏裕华（常州）电子设备制造有限公司出版日期：2018-11-16 版本号：2.3使用产品前请阅读使用说明书Ex d I Mb KBA121ACCCMT17.0263G2 KBA121BCCCMT17.0264XK06-014-00898KBA121AMHB070011 KBA121BMHB070010GB3836－2010MT209-1990（抗干扰性和可靠性除外） Q/320404YH012-2018防爆标志: 防爆合格证号: 生产许可证编号: 安全标志编号: 执行标准:KBA121A/ KBA121B矿用隔爆光纤摄像仪使用说明书Ver: 2.3安装、使用前请仔细阅读使用说明书。

1. 安装◼安装、使用前请仔细阅读使用说明书，遵守警告事项。

◼在对设备进行维护和检修之前，请务必切断电源。

◼避免在有油烟、灰尘严重、高温、结露的场所打开设备，否则可能导致图像清晰度下降。

◼请按本说明书要求正确安装电缆或光缆，否则有可能产生故障。

◼使用、维护过程中应注意隔爆面的保护，防止“失爆”！不得丢失引入装置中的密封圈！注意适当拧紧压紧螺母！◼避免金属碎屑或其它物质进入设备内部。

◼请勿对设备进行分解或改造。

2. 维护◼防爆电气的维修原则上，应由本公司进行维修，若使用单位自行维修时，建议应在征得本公司同意后，方可进行，维修方承担产品维修后的相关责任。

◼防爆电气设备的维修，应由掌握、熟悉防爆电气知识的专业人员进行检查与维修。

严禁带电开盖！◼在对设备进行维护和检修之前，请切断电源。

◼在对设备进行维护时，注意对隔爆面的保护。

◼维修单位应具备维修的装备和必要的检查和试验装置，并经检验合格后，方可投入使用。

3. 环保◼本公司所生产的各类产品，其中有可能包含对环境造成污染的零部件，如电路板、电子元器件、塑料制品、润滑油脂等，当设备维护或报废时，请注意对这些污染源进行收集、控制，不要随意丢弃，应当移交给相关环保部门进行处理，以免对环境造成不良影响。

Easy to Install and Use• 24 VAC power input • Built-in heater• Integrated sunshield, wiper, and optional washer system (ATEX certified only), operated from the web client or special system preset • Optional 4 m or 10 m multipolar armored cable with barrier cable gland (ATEX/IECEx certified) and cable tail with conduit cable gland • Wide range of mounting options • Remote configuration, motorized zoom adjustments and auto focus through web clientMarket OpportunitiesThe camera features stainless steel housing and offers full HD resolution image quality. They are ideally suited for video surveillance monitoring of onshore, offshore, marine, and heavy industrial environments, such as the oil and gas industries, as well as dustyenvironments, such as the paper and textile industries.F E AT U R E S A ND B E NE F I T SHoneywell’s latest explosion-protected PTZ network camera is a good fit for onshore, offshore, marine, and heavy industrial installations inhazardous and challenging environments. The camera features a 316L stainless steel housing certified for hazardous areas according to ATEX, IECEx, and UL. The housing prevents any interior sparks or explosions from escaping and igniting the gases or dust in the surrounding air. The HEPZ cameras provide extremely crisp video with up to 2 million effective pixels, 30x optical zoom, and True Day/Night WDR forcontinuous surveillance in both hazardous and safe area applications.Explosion-Proof Certification• ATEX, IECEx, UL certified with AISI 316L stainless steel construction • Certifications for use in Zone 1 and 2, Group IIC T6 (Gas), and in Zone 21 and 22, Group IIIC T85° (Dust) • Certified temperature for explosion-proof applications: –40°C to 60°C (–40°F to 140°F) • 3/4" NPT threaded hole for use of cable glands or conduit• IP66 rating guarantees complete protection against harsh weatherFlexible Surveillance Solution• 1080p 60 fps and 30x optical zoom lens for the flexibility to clearly view the target area with desired depth of view • H.265, H.264 and MJPEG codec, triple stream support • Support for unicast and multicast mode for streaming • ONVIF Profile S and Q compliant• Supports face detection, real-time intrusion detection and unauthorized loitering detection* analytics • Security features include individual signed certificates and data encryption• 4.5–135 mm, F1.6–F4.4, 30x optical zoom lens• 1/2.8" progressive scan image sensor • Excellent low light performance with down to 0.0005 lux B/W• Up to 50/60 fpsprimary stream. Up to 25/30 fps secondary streams• Up to triple stream support• Electronic image stabilizer (EIS)• True WDR: 120 dB• Multiple, selectable compression formats (H.265/H.264/MJPEG)• Support for Face detection, ADPRO IntrusionTrace* and ADPRO LoiterTrace*• Global languagesupport with web GUI and online help in 15 languages• Installation environmenttemperature: –40°C to 60°C (–40°F to 140°F)• 24 VAC power input• Cyber security hardware chipset built-in• ONVIF profile S and Q compliant• Water resistant IP66 ingress protection ratingequIP® Series Explosion-Proof1080p 30x Zoom Explosion-Proof IP PTZ CamerasHEPZ302W0F E AT U R E S C ON T IN U E DThe camera can be configured to automatically detect and respond to events such as motion in the scene, alarm inputs, network failure, and/or camera tampering. Automated responses include: sending a notification through email, FTP, and/or HTTP; and sending a still image of the event through email and/or FTP. Setup can be done through a web client.DIME N S ION SequIP® Series – Explosion-Proof IP PTZ Cameras*ADPRO ® IntrusionTrace TM and ADPRO LoiterTrace TM are Xtralis ® video content analytics products. Additional license purchase(s) required. See /analytics for more information.** Some development may be required in specific user cases to support some of these protocols in the field as they mature over time.equIP® Series – Explosion-Proof IP PTZ CamerasTechnical SpecificationsFor more information/security/ukHoneywell Security and FireAston Fields RoadWhitehouse Industrial Estate RuncornCheshire WA7 3DL Tel************equIP® Series – Explosion-Proof IP PTZ CamerasADPRO, IntrusionTrace, LoiterTrace and Xtralis are trademarks of Xtralis Inc.ONVIF and the ONVIF logo are trademarks of ONVIF Inc.Honeywell reserves the right, without notification, to make changes in product design or specifications.HSFV-HEPZ302W0-01-UK(0917)DS-E September 2017© 2017 Honeywell International Inc.HEPZ302W0Network Explosion-Proof PTZ, ATEX/IECEx/UL, 1/2.8" CMOS, 1080p Resolution, 30x Zoom, WDR, 4.5—135 mm MFZ, H.265/H.264, with Wiper, IP66, 24 VAC, –40°C to 60°CR EC OMME NDE D AC C E S S OR IE SOR DE RING。

防爆摄像机操作手册法律声明版权所有©杭州海康威视数字技术股份有限公司2021。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明●为海康威视的注册商标。

●本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

YHQ50防爆高速球型摄像机使用说明书 Ver: 1.1常州裕华电子设备制造有限公司YUHUA ELCTRICAL EQUIPMENT MANUFACTURING CO., LTDExd CT6Ⅱ/DIPA20 TA ，T6CNEx09.1133 XK06-123-00251防爆标志:防爆合格证号:生产许可证号：目录1. 概述 (3)2. 技术指标 (3)2.1型号组成 (3)2.2认证 (3)2.3电气指标 (4)2.4摄像机/光学参数 (4)2.5高级功能 (4)2.6机械指标 (5)2.7环境条件 (5)2.8产品尺寸 (6)2.9安装尺寸 (6)3. 安装 (6)3.1安装注意事项 (6)3.2电缆的处理 (7)3.2.1使用防爆挠性管 (7)4.连接、设置、使用 (8)4.1系统连接 (8)4.1.1系统原理 (8)4.1.2电缆功能定义 (8)4.1.3电源和视频连接 (9)4.2设置 (9)4.3使用 (9)5. 防爆结构说明 (10)6. 运输、贮存 (10)7. 质量保证 (10)8. 公司声明 (10)1. 概述YHQ50防爆高速球型摄像机（以下简称YHQ50球机）是先进的防爆监控设备，它综合了传统防爆设备和智能球机的优点，具有外形美观、轻巧灵便、操作简单等特点，在保证安全性的同时，使防爆监控设备的易用性得到了大幅度的提升。

该产品可单独应用在具有易燃易爆气体的室内环境中。

YHQ50球机严格按照GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型d》及GB12476.1-2000《可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设备第1节：电气设备的技术要求》等标准设计制造，具有体积小、重量轻、安装方便等特点，可广泛用于石油、化工、码头、港口、矿山、航天、航空、军工、粮食加工等场所。

MIC440 防爆系列摄像机旨在提供极其可靠、功能强大且高超品质的监控解决方案，非常适合对性能有着极高要求的安防应用领域。

该系列按照专业标准进行制造，符合 ATEX Directive 94/9/ EC Exd IIC T6、CSA Class 1, Division 1, Groups CD、Class 11, Division 1, Groups EFG 和 T6 标准的严格要求，能够在油气化工厂和石化炼油厂等易爆环境中安全地工作。

摄像机的铝质防护罩采用专门设计，符合业界领先的 IP68 标准，适合安装在极其苛刻的环境中。

另外，凭借视觉效果优异的平视窗口和集成的刮水器，即使在最严格的条件下，它也能确保拍摄清晰无比的图像。

这使得 MIC440 防爆系列摄像机可以在海上石油钻井平台等高腐蚀环境中正常运行。

采用高规格马达确保极其可靠的操作，而划时代的解析技术提供优异的准确性，允许用户进行 360° 的连续水平旋转和无可匹敌的 320° 俯仰控制。

作为一款真正的日夜两用型摄像机模块，它可以提供高达 36 倍的光学变焦和 12 倍数字变焦，同时结合灵活的竖直或倒挂安装功能，可在任何时候都能获得极佳的视场。

基本功能ATEX 和 CSA 认证符合 ATEX Directive 94/9/EC Exd IIC T6、CSA Class 1, Division 1, Groups CD、Class 11, Division 1, Groups EFG和 T6 标准的严格要求，能够在易爆环境中安全地工作符合业界领先的 IP68 标准MIC440 防爆系列摄像机不仅能有效防止灰尘的进入，而且还可以在水中浸没一段时间，是那些有着最苛刻要求的应用环境的绝佳之选。

集成刮水器凭借集成的刮水器，无论天气如何，MIC440 防爆系列摄像机一年四季都能捕获最高品质的图像。

证书与认可认证地区认证欧洲CE Sira Examination, Issue 8加拿大CSAATEX 认证Directive 94/9/EC Exd IIC T6CSA C/US Class 1, Division 1, Groups CDClass 11, Division 1, Groups EFGTemperature Code T6MIC440 防爆 PTZ 摄像机▶经认证符合 ATEX Directive 94/9/EC Exd IIC T6 的双光谱摄像装置▶CSA 和 Inmetro 认证▶业界领先的 IP68 和 NEMA4X 规格认证▶集成刮水器2安装/配置订购指南1 颜色B黑色2 配置U竖直安装3 协议P博世D Pelco P/DW Forward Vision4 刮水器1刮水器已安装5 加热器4无加热器6 隐私遮挡6无隐私遮挡7 摄像机变焦倍率1818:13636:18 视频标准P PALN NTSC技术规格摄像机模块图像感应器1/4 英寸 EXview CCD有效图元380 K NTSC / 440 K PAL（广角）水平清晰度470 电视线 NTSC/460 电视线PAL（广角）滤镜自动机械红外滤镜对焦系统自动或手动光圈自动或手动，具有慢快门集成模式同步内部 / 外部（垂直锁定）推荐照明100 至 100,000 lx信噪比50 dB 或更多逆光补偿 (BLC)开/关白平衡自动自动增益控制 (AGC)-3 至 +28 dB，每步 2 dB孔径控制16 步18 倍光学变焦模块镜头F=4.1 毫米（广角）至 73.8 毫米（远焦），F1.4- F3.0变焦18 倍光学（12 倍数字）视角48º（广角端）至 2.8º（远焦端）最低照度0.7 lux（F1.4, 1/60 秒 NTSC，1/50 秒 PAL），0.11 lux（F1.4, 1/4 秒 NTSC，1/3 秒 PAL），0.01 lux 或更低（F1.4，1/4 秒 NTSC，1/3 秒 PAL，ICR ON）快门速度1/1 至 1/10,000 秒（22 步）NTSC, PAL36 倍光学变焦模块镜头F=3.4 毫米（广角）至 122.4 毫米（远焦），F1.6 - F4.5变焦36 倍光学（12 倍数字）视角57.8º（广角端）至 1.7º（远焦端）最低照度 1.4 lux（1/60 秒 NTSC，1/50 秒 PAL），0.1 lux（1/4 秒 NTSC，1/3 秒 PAL），0.01 lux 或更低（1/4 秒 NTSC，1/3 秒 PAL，ICR ON）快门速度1/4 至 1/10,000 秒（20 步）NTSC，1/3 至1/10,000 秒（20 步）PAL操作*自动翻转是手动翻转是预置位64 个预置位（FV 协议，10 个摄像机预置位，允许 ANPR、色彩纠正等）预设巡视路线每个可以预设 6 条巡视路线，最多预设 32 条分区标题支持（64 个分区）每个标题最多允许包含 20 个字符预置位标题对于所有 64 个预置位，每个预置位均可以具有字符数不超过20 个的标题原始位置支持（预设 1 或巡视路线）3通信和协议通信RS485 / RS422控制协议提供博世、Pelco P/D 或 FV 协议摄像机。

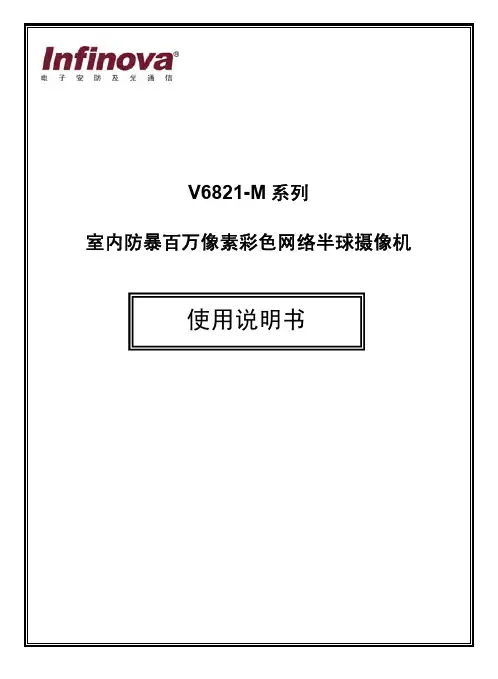

V6821-M系列室内防暴百万像素彩色网络半球摄像机使用说明书目录第一章简介 (1)1.1 产品描述 (1)1.2 产品特点 (1)1.3 系统要求 (2)1.4 适用范围 (2)1.5 注意事项 (3)第二章安装及操作说明 (4)2.1 表面装 (4)2.2 吊装 (6)2.3 吸顶装 (8)第三章摄像机功能设置 (11)3.1 摄像机背板按钮介绍 (11)3.2 摄像机上罩按钮介绍 (11)3.3 功能设置 (12)第四章 IE浏览器设置 (13)4.1 连接设备 (13)4.2 设置IE浏览器 (13)4.3 安装视频图像浏览软件 (15)第五章系统操作指南 (17)5.1 登录 (17)5.2 系统信息 (20)5.3 用户管理 (20)5.4 网络设置 (22)5.5 时间设置 (26)5.6 报警设置 (27)5.7 系统日志 (28)5.8 摄像机设置 (29)5.9 制式设置 (30)5.10 其他设置 (30)第六章 MPEG-4视频浏览及参数设置 (35)6.1 实时视频 (35)6.2 视频大小 (37)6.3 播放器 (37)6.4 码流类型 (38)6.5 移动侦测 (38)6.6 隐私区域 (39)6.7 OSD设置 (40)6.8 网络服务质量设置 (41)6.9 分辨率设置 (41)6.10 I/P率设置 (42)6.11 帧率设置 (42)6.12 码率设置 (43)6.13 音频设置 (44)6.14 快照功能 (45)第七章 M-JPEG视频浏览及参数设置 (47)7.1 分辨率设置 (47)7.2 视频质量 (47)7.3 帧率 (48)7.4 快照 (48)附录一规格表 (50)附录二线缆选用方法与防浪涌防雷击说明 (52)第一章简介1.1 产品描述首先感谢您选购本公司的产品！V6821-M系列室内防暴百万像素彩色网络半球摄像机，采用1/2.5″逐行扫描CMOS传感器，为用户提供一套全数字化的高清晰度、高帧率、实时图像采集系统，具有高信噪比，适合大厦、商场、机场、库房、街道等各种城市监控场合。

防爆一体化云台摄像仪使用说明书V1.0.2浙江大华技术股份有限公司防爆标志：Ex d IIC T6 Gb/Ex tD A21 IP68 T80℃前言概述本文档详细描述了防爆一体化云台摄像仪的产品概述、安装、连接、使用等内容。

符号约定在本文档中可能出现下列标识，代表的含义如下。

标识说明表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。

表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。

表示是正文的附加信息，是对正文的强调和补充。

修订记录版本号修订内容发布日期V1.0.2 删除敏感词汇。

2020.11V1.0.1 更新模板。

更新公司。

2020.09V1.0.0 首次发布。

-装箱清单开箱之后请仔细核对包装箱内设备及配件，如有异样及缺失，请及时与当地供应商或公司客服部（400-672-8166）联系，产品实时更新，如有更改，恕不另行通知。

如有任何疑问或争议，请以公司最终解释为准。

序号名称数量备注1 防爆一体化云台摄像仪 1 -2 遮阳罩 1 -3 使用说明书 1 -4 产品合格证 1 -5 M10×45内六角圆柱头螺钉、平垫、弹垫、螺母5套用于安装一体化摄像仪6 M3、M10内六角扳手各1 安装产品、调试雨刷用7 防爆挠性管 1 1米使用安全须知感谢您选用本公司的防爆产品！安装、使用前请仔细阅读本手册，遵守警告事项，并妥善保存好本手册。

质量保证对于本公司生产的防爆一体化云台摄像仪在产品保修期内，本公司提供免费维修服务，但如有以下情形者，将酌情收取材料成本工时费用：●不按照使用说明书中的规定进行操作导致损坏。

●擅自拆机导致损坏。

●雷击及不可抗拒的自然灾害。

若公司与用户之间另有书面服务承诺或规定，将严格按照承诺或规定的要求进行处理。

安全保证该设备的运行符合以下两个条件：●设备的运行不会产生有害的干扰。

●设备的运行在一定程度上不受外部干扰，甚至是不良干扰的影响。

防爆高清一体化高速球型摄像机使用说明书 V1.0.1浙江大华系统工程有限公司防爆标志：Exd ⅡC T6 Gb/DIP A20 TA ，T6前言概述本文档详细描述了安装前设置、吸顶式安装、壁挂式安装等内容。

符号约定危险警告注意表示能帮助您解决某个问题或节省您的时间。

表示是正文的附加信息，是对正文的强调和补充。

重要安全须知以下是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。

●在为设备供电之前，请确保所供电源和设备铭牌上的要求一致。

●设备出厂时留有长约2.5米的控制电缆，在与防爆控制箱连接的时候，应当使用防爆挠性管。

●所有防爆零部件无裂纹和无影响防爆性能的缺陷。

●内、外接地应当可靠。

●对设备进行维护和检修之前，请切断电源。

●请妥善保管好产品包装箱，以便在日后运输时使用。

●核查安装空间及安装地点构造的强度，要求具有8倍的安全系数。

●如果设备工作不正常，请联系购买设备的经销商或最近的服务中心，请勿以任何方式拆卸或修改设备。

（对未经认可的修改或维修所导致的问题，本公司不承担责任。

）●潜在静电电荷危险，电气设备在正常使用、维护和清洁时避免由静电电荷引起点燃危险，使用在爆炸性环境中时，不应触碰和擦拭设备。

如必须更换、擦拭、触碰，则应在环境场所无爆炸性危险气体时进行。

特别声明●产品请以实物为准，说明书仅供参考。

●产品实时更新，如有升级恕不另行通知。

产品部分功能在产品更新前后允许存在细微差异。

●最新程序及补充说明文档敬请与公司客服部联系。

●如在使用设备时发生任何问题，请及时与供应商或公司客服部联系。

●我们已尽量保证说明书中内容的完整与准确，但由于真实环境不稳定等原因，部分数据的实际值可能与说明书中提供的值存在偏差，如有任何疑问或争议，请以公司最终解释为准。

●如不按照说明书中的指导进行操作，因此而造成的任何损失由使用方自己承担。

隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。

C6627M-A-SC(07/19)Sarix ® Professional 3 IMP 系列室内 | 户外 防暴球形摄像机安装手册IMP231-1ES IMP331-1ES IMP531-1ES IMP131-1ERS IMP231-1ERS IMP331-1ERS IMP531-1ERSIMP231-1IS IMP331-1IS IMP531-1IS IMP131-1IRS IMP231-1IRS IMP331-1IRS IMP531-1IRS目录法规声明[A级FCC] (3)广播和电视信号的干扰 (3)法规声明[音频声明] (3)视频质量注意事项 (3)关于用户选择的选项的帧速率说明 (3)开源软件 (4)韩国A级EMC (4)ESD警告 (4)保修 (4)网络拓扑说明 (4)前言 (5)1.产品概述 (6)1.1尺寸 (6)1.2型号说明 (7)1.3物理特点 (8)2.安装和连接 (10)2.1拆箱 (10)2.2可选配件 (10)2.3安装 (10)2.3.1检查外观 (11)2.3.2拆卸摄像机 (11)2.3.3安装摄像机 (12)2.3.4连接线缆 (17)2.3.5定位摄像机 (18)2.3.6对焦 (19)2.3.7完成摄像机装配 (19)2.3.8下部除雾器 (20)Pelco故障诊断联系信息 (21)重要声明法规声明[A级FCC]该设备遵照FCC章程第15项条款制造。

操作本设备必须遵循以下两个条件：（1）不对周围环境产生有害干扰。

（2）该设备须接受任何收到的外部干扰，包括可能影响该设备正常工作的干扰。

广播和电视信号的干扰根据FCC章程第15项，本设备经过测试，符合数码设备A级标准。

此类标准旨在保证设备在商业环境下运行期间能够有效抵抗有害干扰。

该设备会产生、使用和发射无线电波，如未按照说明书使用和安装，可能对无线电通信造成干扰。

在居民区使用该设备很有可能会产生有害干扰，用户需自费修复干扰。

RFKB-Ex防爆摄像仪使用说明书ExdIIBT6 ExdIICT6防爆定焦摄像仪防爆变焦摄像仪防爆红外定焦摄像仪防爆红外变焦摄像仪防爆合格证编号: CNEx10.2065深圳市容方科技有限公司安全必读安装、操作本机前，敬请熟读此使用说明书及其他相关设备的附属资料，进行正确操作。

在掌握设备的有关知识、安全事项和各项注意事项后合理试用。

1、安装请按本说明书要求的在出线口中正确安装电缆，否则通电后有可能引起爆炸。

请在本说明书要求的符合一般指标的环境内使用。

不要在有油烟、严重灰尘的地方及高温等地方使用，否则会导致监视画面清晰度受损配线时，注意不要使金属屑落入设备中，否则会导致短路或错误动作。

必须在电源切断的状态下才能将视频电缆安装在特定的连接器上，否则可能会导致CCD或监视器损坏。

安装、配线时，一定要先切断外部电源再作业，否则会引起触电事故或损坏产品。

摄像仪内装有电源模块。

一定要按本说明书所述，正确连接模块的直流电源的+、- 极，若接反可能会导致电源模块、CCD等的损坏。

2、维护必须切断电源，将摄像仪从安装塔架上取下后再进行维护或更换部件。

通电时操作，可能会引起触电事故或损坏产品。

装取摄像仪部件时，请一定要切断电源。

若接地不良时会引起电击，对人造成损伤。

需要时，请及时向深圳市容方科技有限公司咨询1、概述：1.1 主要用途RFKB-Ex隔爆型摄像仪（以下简称摄像仪）防爆性能按GB3836.1—2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2—2000《爆炸性气体环境用电气设备第2部分：隔爆型d 》安全标准设计制造，外壳除盖采用ZL102，其余零件材料均采用Q235-A碳钢或304不锈钢等制造，其防爆标志为ExdIIBT6/ExdIICT6,防护等级为IP66。

RFKB-Ex隔爆型摄像仪可单独使用，也可与防爆电动云台、防爆解码控制器等配套使用，镜头的光圈、变焦、聚焦可调（特定型号），配合防爆电动云台可作水平、俯仰转动，覆盖区域广。

Ex d ⅡC T6 Gb/Ex tD A21 IP68 T80℃防爆标志:库柏裕华（常州）电子设备制造有限公司安装、使用前请仔细阅读使用说明书。

1. 安装注意事项◼在对设备进行维护和检修之前，请务必切断电源。

◼避免在有油烟、灰尘严重、高温、结露的场所打开设备，否则可能导致图像清晰度下降。

◼请按本说明书要求正确安装电缆，否则有可能产生故障。

◼在对设备进行维护时，一定要注意对隔爆面的保护；避免金属碎屑或其它物质进入设备内部。

◼请勿对设备进行分解或改造。

2. 施工作业安全◼必须严格遵守作业场所的防护规定；◼发现安全措施有隐患时，立即采取措施，消除隐患，必要时停止作业。

◼遇到各种恶劣天气时，必须对各类安全设施进行检查、校正、修理使之完善。

◼现场的冰、霜、雨、雪等均须清除。

◼搭拆防护棚和安全设施，需设警戒区、有专人防护。

◼本产品安装时涉及高空作业，作业人员应具备专业资质。

3. 电源要求◼在本产品安装使用中必须严格遵守当地各项电气安全标准。

◼请在安装配线时装入易于使用的断电设备，以便必要时进行紧急断电。

◼设备运行之前，请检查供电电源是否正确。

◼请保护电源线免受踩踏或紧压，特别是在插头、电源插座和从装置引出的接点处。

◼本产品为防爆产品请对线缆进行防爆处理。

4. 使用环境要求◼请避免将设备对准强光（如灯光照明、阳光等）聚焦，否则容易引起过亮或拉光现象（这并非设备故障），也将影响感光器件CCD（或CMOS）的寿命。

◼请在允许的湿度和温度范围内运输、使用和存储设备。

不要将设备置于潮湿、极热（超过+60℃）、极冷（低于-30℃）、强电磁辐射或照明条件不稳定等场所◼请用户使用时不要让水及任何导电液体流入设备，以免内部元件受损。

◼为了避免热量积蓄，请不要阻挡设备附近的通风。

◼运输、存储及安装过程中要防止重压、剧烈振动、浸泡等对产品造成的损坏。

◼当运送产品时，需重新以出厂时的包装进行包装，或用同等品质的材质包装。

◼产品建议配合防雷器使用，以达到更好的防雷效果。

DatasheetExCam XPT Q6075Explosion-Protected PTZ Camera Real-time movement and control in hazardous areasCertified(ATEX,IECEx,EAC Ex and IA)for use in potentially combustible environments,ExCam XPT Q6075offers HDTV 1080p and40x optical zoom for great overview and excellent detail.Featuring Axis Lightfinder2.0,it captures images with more realistic and saturated colors and sharper images of moving objects.It includes autotracking2with click and track functionality for active object tracking,and orientation aid with support for dynamic overlays for quick ori-entation.Enhanced security features such as signed firmware and secure boot ensure the integrity and authenticity of the firmware.Furthermore,Axis Zipstream with support for H.264/H.265significantly lowers bandwidth and storage requirements.>HDTV1080p at50/60fps,with40x optical zoom>Axis Lightfinder2.0>Autotracking2and orientation aid>TPM,FIPS140–2level2certified>ATEX,IECEx,EAC Ex and IA;Zone1,21ExCam XPT Q6075Explosion-Protected PTZ Camera CameraImage sensor1/2.8”progressive scan RGB CMOSLens 4.25-170mm,F1.6-4.95Horizontal field of view:65.1°-2.0°(1080p)Vertical field of view:39.1°-1.18°(1080p)Autofocus,auto-irisDay and night Automatically removable infrared-cut filterMinimum illumination Color:0.1lux at30IRE,F1.6 B/W:0.002lux at30IRE,F1.6 Color:0.15lux at50IRE,F1.6 B/W:0.003lux at50IRE,F1.6Shutter speed1/11000s to1/3sPan/Tilt/Zoom Pan:360°endless,0.05°–450°/sTilt:180°,0.05°–450°/sZoom:40x optical,12x digital,Total480x zoomE-flip,256preset positions,tour recording(max10,maxduration16minutes each),guard tour(max100),control queue,on-screen directional indicator,orientation aid PTZ,set new pan0°,adjustable zoom speed,focus recallSystem on chip(SoC)Model ARTPEC-7Memory1024MB RAM,512MB FlashVideoVideo compression H.264(MPEG-4Part10/AVC)Baseline,Main and High Profiles H.265(MPEG-H Part2/HEVC)Main ProfileMotion JPEGResolution HDTV1080p1920x1080to320x180Frame rate Up to50/60fps(50/60Hz)in HDTV1080pVideo streaming Multiple,individually configurable streams in H.264,H.265andMotion JPEGAxis Zipstream technology in H.264and H.265Controllable frame rate and bandwidthVBR/ABR/MBR H.264and H.265Image settings Manual shutter time,compression,color,brightness,sharpness,WDR:up to120dB depending on scene,white balance,exposurecontrol,exposure zones,fine tuning of behavior at low light,rotation:0°,180°,text and image overlay,polygon privacy masks,image freeze on PTZ,automatic defog,backlight compensation,highlight compensation,electronic image stabilization NetworkSecurity Password protection,IP address filtering,HTTPS a encryption,IEEE802.1x(EAP-TLS)a network access control,digestauthentication,user access log,centralized certificatemanagement,brute force delay protection,signed firmware,secure boot,protection of cryptographic keys with FIPS140-2certified TPM2.0moduleSupported protocols IPv4,IPv6USGv6,ICMPv4/ICMPv6,HTTP,HTTP/2,HTTPS a,TLS a, QoS Layer3DiffServ,FTP,SFTP,CIFS/SMB,SMTP,mDNS(Bonjour), UPnP®,SNMP v1/v2c/v3(MIB-II),DNS/DNSv6,DDNS,NTP,RTSP, RTP,SRTP,TCP,UDP,IGMPv1/v2/v3,RTCP,ICMP,DHCPv4/v6,ARP, SOCKS,SSH,NTCIP,LLDP,CDP,MQTT v3.1.1,Syslog,Link-Local address(ZeroConf)System integrationApplication Programming Interface Open API for software integration,including VAPIX®and AXIS Camera Application Platform;specifications at One-click cloud connectionONVIF®Profile G,ONVIF®Profile S,and ONVIF®Profile T, specification at Event conditions Device status:above operating temperature,above or belowoperating temperature,below operating temperature,fan failure,IP address removed,network lost,new IP address,shock detected,storage failure,system ready,within operating temperatureEdge storage:recording ongoing,storage disruptionI/O:manual triggerMQTT subscribePTZ:PTZ malfunctioning,PTZ movement,PTZ preset positionreached,PTZ readyScheduled and recurring:scheduled eventVideo:live stream openEvent actions Day/night mode,overlay text,video recording to edge storage,pre-and post-alarm video buffering,send SNMP trapPTZ:PTZ preset,start/stop guard tourFile upload via FTP,SFTP,HTTP,HTTPS network share and emailNotification via email,HTTP,HTTPS and TCPMQTT publishData streaming Event dataBuilt-ininstallation aidsPixel counter,leveling guideAnalyticsApplications IncludedAXIS Motion Guard,AXIS Fence Guard,AXIS Loitering Guard,autotracking2,active gatekeeperBasic analytics(not to be compared with third-party analytics):object removed,enter/exit detector,object counterSupport for AXIS Camera Application Platform enablinginstallation of third-party applications,see /acap GeneralCasing IP66-and IP68-rated,ASTM316L(EN1.4404)stainless steelcasing for maximum corrosion protection bSustainability PVC freePower Camera:Power over Ethernet Plus(PoE+)IEEE802.3at,Type2Class4,typical11W,max17.1WAXIS T815460W SFP Midspan:100–240V AC,max74WHeaters:24V DC,max60W at-50°C(-58°F).Heaters shall bepowered when operated in temperatures below10°C. Connectors EXTB-3Junction Box ExCam:10terminal clamps UT2.52conductor terminal USLKG5.33M20cable entriesStorage Pre-installed AXIS Surveillance microSDXC Card128GBSupport for SD card encryption(AES-XTS-Plain64256bit)Support for recording to network-attached storage(NAS)For SD card and NAS recommendations see Operatingconditions-50°C to50°C(-58°F to122°F)(Intermittent up to60°C/140°F)Humidity10–100%RH(condensing)Storageconditions-40°C to65°C(-40°F to149°F)Approvals EMCEN55032Class A,EN61000-3-2,EN61000-3-3,EN61000-4-2,EN61000-4-3,EN61000-4-4,EN61000-4-5,EN61000-4-6,EN61000-4-8,EN61000-4-11,EN61000-6-2,EN62479MidspanEN60950-1,GS,UL,cUL,CE,FCC,VCCI,CB,KCC,UL-ARExplosionEN/IEC60079-0:2012,EN/IEC60079-1:2007,EN/IEC60079-31:2009,TR CU012/2011,GOST R IEC60079-0-2011,GOST R IEC60079-1-2011,GOST R IEC60079-31-2010Certifications Model key:T08-TNXCD-LL.H-005.A-TATEX:II2G Ex d IIC T6Gb,II2D Ex tb IIIC T80°C DbCertificate:TÜV18ATEX8218XIECEx:Ex d IIC T6Gb,Ex tb IIIC T80°C DbCertificate:IECEx TUR18.0023XEAC Ex:Ex d IIC T6Gb,Ex tb IIIC T80°C DbSeries:T8,Model:T08-TNXCD.Certificate:TC RU C-DE.AБ.61.B.00381/19IA:Ex d IIC T6Gb,Ex tb IIIC T80°C DbCertificate:MASC MS/18-3256XEXTB-3Junction Box ExCam:Model key:T12-3M20ATEX:II2G Ex eb IIC T5Gb,Ex II2D Ex tb IIIC T95°C Db IP66Certificate:PTB99ATEX3103IECEx:Ex e IIC T5Gb,Ex IIIC T95°C Db IP66Certificate:IECEx PTB06.0026EAC Ex:1Ex e IIC T5Gb X,Ex tb IIIC T95°C Db XCertificate:RU C-DE.AA71.B.00120Dimensions Height:378mm(147/8in),ø195mm(711/16in)Weight20kg(44.1lb)Included accessories Pre-connected5m(16ft)ASKDP03-T Armoured Cable ExCam, AXIS T815460W SFP Midspan,EXTB-3Junction Box ExCam, AXIS Surveillance Card128GB,Installation guide,Windows®decoder1-user licenseOptional accessories Wall mount ExCam XPT,Pole mount ExCam XPTEx Connection Rail4-port PoEEx Connection Rail8-port PoESKDP03-T Cables ExCam10m(33ft),25m(82ft),95m(312ft) ASKDP03-T Armoured Cable ExCam10m(33ft),25m(82ft), 95m(312ft)Video management software AXIS Companion,AXIS Camera Station,video managementsoftware from Axis Application Development Partners availableon /vmsLanguages English,German,French,Spanish,Italian,Russian,SimplifiedChinese,Japanese,Korean,Portuguese,Traditional ChineseWarranty5-year warranty,see /warrantya.This product includes software developed by the OpenSSL Project for use in theOpenSSL Toolkit.(),and cryptographic software written by Eric Young(*****************).b.The camera has been developed in cooperation with SAMCON ProzessleittechnikGmbHEnvironmental responsibility:/environmental-responsibility©2020-2021Axis Communications AB.AXIS COMMUNICATIONS,AXIS,ARTPEC and VAPIX are registered trademarks ofAxis AB in various jurisdictions.All other trademarks are the property of their respective owners.We reserve the right tointroduce modifications without notice.T10153202/EN/M11.2/2111。

EX72 防爆摄像机结实耐用、小巧紧凑，配有高性能光学元件，可以在各种危险地点中实施有效监控，例如石油和天然气及化工厂。

EX72 通过了 ATEX Zone 1 或 NEC I 类 1 级环境认证 - 最苛刻的防爆安防标准。

具体来讲，I 类 1 级环境认证意味着 EX72 即使在正常工作条件下存在易爆气体的环境中，也能安全地使用。

EX72 采用高强度铸造无铜铝质外壳，足以抵挡内部爆炸。

螺旋焰道可以阻止易爆气体的燃烧并将它们安全地排出外壳，而且不会给外部环境带来着火的风险。

通过满足 I 类 1 级环境的严格要求，EX72 可确保在 II 类 2 级危险地点实现安全、高效的性能。

EX72 符合 NEMA 4X 标准，室内和室外均可使用，并且带有 T6 温度代码标志：最低的和最安全的等级。

与可选EX72LED 红外灯结合使用时，EX72 可提供非凡的全天候(24/7) 监控能力。

EX72 可轻松装入任意 12 VDC 或 24 VAC 系统，是危险地点既安全又高效的监控解决方案。

基本功能应用•石油处理设施•化工厂•农业加工厂•精炼厂•军需仓库•石油和天然气加工厂•燃料仓库•工业厂房•核设施•制药厂•航天发射架高性能光学元件•采用机械滤镜技术的高性能 CCD•可在弱光环境中实现高效的监控•感应器提供高超的红外敏感度，具有低拖影、少条纹和卓越抗晕等特性坚固耐用的紧凑结构•小巧的隐式防护罩•通过 CSA 关于室内和室外性能的 4X 认证•高强度强铝质结构足以应对内部爆炸。

•螺旋焰道可以阻止易爆气体的燃烧并将它们安全地排出外壳，而且不会给外部环境带来着火的风险方便安装人员的功能•变焦镜头 4 - 9 毫米或 9 - 22 毫米•12 VDC / 24 VAC 操作•可选旋转支架•可选墙壁和杆式适配器板证书与认可地区认证欧洲CE ATEX加拿大CSAEX72 防爆摄像机▶UL/CSA 或 ATEX 防爆性能认证▶I、II、III 类； 1、2 级；B、C、D、E、F、G、T6 组▶可在通常有爆炸性气体的场合中安全使用▶高强度设计足以应对内部爆炸▶精巧紧凑设计和螺旋焰道可最大程度地保障安全▶变焦镜头自动光圈镜头选件2CSA/NRTL LR 113310分类2258 / 82 - 流程控制设备 - 用于危险地点 - 符合美国标准2258 / 02 - 流程控制设备 - 用于危险地点安全UL / CSA / ATEXUL 508 第 16 版 - 工业控制设备UL 698 第 11 版 - 适用于危险（分类）地点的工业控制设备UL 1203 第 2 版 - 适用于危险（分类）地点的防爆和粉尘防爆电气设备CSA C22.2 No.0-M1991 - 一般要求 - 加拿大电气法规第 II 部分CSA C22.2 No.0.4-M1982 - 电气设备的接合和接地（保护性接地）CSA C22.2 No.25-M1966 - 适用于 II 类 E、F 和 G 组危险地点的外壳CSA C22.2 No.30-M1986 - 适用于 I 类危险地点的防爆外壳CSA C22.2 No.94-M1991 - 特殊用途外壳CSA C22.2 No.142-M1987 - 流程控制设备I 类，1 和 2 级，B、C 和 D 组II 类，1 和 2 级，E、F、G 组III 类ATEX Ex II 2G 认证–适用于易爆环境的设备或保护系统；94/9/EC 标准ATEX Ex d IIC T6 认证–适用于易爆环境的设备或保护系统；94/9/EC 标准工作温度代码 T6（当环境操作温度为 40ºC 时，最大设备表面温度不能超过 85 ºC。

V5643-A3系列室外防暴宽动态彩色半球摄像机使用说明书目 录第一章简介 (1)第二章主要特性 (2)第三章安装及操作说明 (3)3.1表面贴装 (3)3.2吊装 (5)3.3使用注意要点 (7)3.4安装注意要点 (8)第四章菜单编程 (9)4.1菜单基本操作 (9)4.2SETUP菜单 (10)4.2.1 SYNC（同步信号选择） (10)4.2.2 SHARPNESS（锐度调节） (11)4.2.3 IRIS SENSITIVITY（光圈灵敏度） (11)4.2.4 VIDEO（视频设置） (12)4.2.5 CAMERA ID（摄像机ID设置） (13)4.2.6 ZOOM（数字变焦设置） (13)4.2.7 MOTION DETECTION（移动侦测） (14)4.2.8 PRIV ACY MASK（隐私区域） (15)4.3EXPOSURE（曝光设置） (16)4.3.1 WDR（宽动态设置） (16)4.3.2 SHUTTER（快门设置） (17)4.3.3 AGC（自动增益设置） (18)4.3.4 BLC（背光补偿设置） (19)4.3.5 AE（自动曝光优先设置） (19)4.4WHITE BALANCE（白平衡设置） (20)4.5SA VE/RESTORE（保存及恢复） (21)4.5.1 SA VE（保存） (21)4.5.2 DEFAULT（恢复默认值） (21)4.5.3 RESET（重启摄像机） (21)附录一规格表 (22)附录二系统菜单图 (23)第一章简介首先感谢您选购本公司的产品！V5643-A3系列宽动态彩色半球摄像机采用Pixim公司的DPS(Digital Pixel System)图像传感器和图像处理技术，对进入摄像机的每个像素进行多次取样，实现高达120dB的超级宽动态效果；在扩大动态范围的同时，该系列WDR摄像机也解决了普通CCD摄像机在处理动态范围和色彩真实性上的不足，拥有更加真实的色彩还原性，提供更高的信噪比和更真实的画面质量。
