不同行业对摄像机的选型

高空抛物监控摄像机选型前言高空抛物被称为“悬在城市上空的痛”，一直以来高空抛物行为倍受关注，作为城市不文明的行为的同时，它所带来的社会危害也很大。

由于其不文明行为的实施场所多为高空楼层，少有目击者，抛物时间短，甚至有人在抛物时故意隐去身影，使得相关部门很难追究抛物者的法律责任，此类事件屡见不鲜、屡禁不止。

前段时间“抛砖砸死女婴”事件经媒体报道后引起社会广泛关注，人们在为百日女婴过早地离开这个世界、父母悲痛欲绝而扼腕的同时，一个有关城市高空抛物威胁人们“头顶安全”的社会问题再次引起人们的热议。

随着中国城市化进程加快，高层建筑越来越多，随之带来的高空抛物现象也十分严重，寄希望于居民提高素质完全杜绝这种行为，在目前是不现实的，且高空抛物又面临着取证处罚难的困境，有必要借助高科技手段，例如在小区安装摄像头时刻监控，从而留下高空抛物的有力物证，不失为震慑高空抛物行为的可取做法。

笔者今年上半年参与了某小区安防监控系统的设计与施工，在安防监控系统还未建设完工的期间，小区在业主装修期间连续发生几起高空抛物伤人事件，开发商和物业公司对此非常头痛。

在了解到此情况后，我们建议对正在建设的小区安防视频监控系统进行改造，同时建设覆盖小区内七幢24层高的居民住宅楼以及覆盖每幢大楼的3个能够发生高空抛物的监控面，预计在每幢大楼的每一个立面设置2台摄像机，共计42台，如图2所示。

建成后的视频监控系统将能够对住宅楼外立面进行实时监控及分析，实现对大楼高空抛物事件的重点监管，方案得到了小区开发商和物业公司的一致赞同。

高空抛物监控摄像机选型小区高空抛物视频监控系统和常规的小区安防监控系统并没有太大的差别，最主要区别就是摄像机的技术选型，因为高空抛物的物体下落速度较快，一般普通的低帧率的摄像机无法有效地捕捉目标，也无法定位抛物者所在的楼层位置，所以在高空抛物监控摄像机的技术选型上，我们特别注意了以下几个问题：一、摄像机的选型：球型摄像机是一体化摄像机、球形云台、解码器这几部分组成的，可以自动聚焦、手动变倍，镜头拉近拉远及360度转动来监控所需监控的区域，一般使用在室外或者室内面积比较大，范围比较广的场合。

IPC(网络摄像机)参数及选型指南安防系统的重点在监控，监控的未来在网络视频监控，网络视频监控的核心硬件是网络摄像机（IPC）。

未来，前端IPC接入网络，后端部署云架构，用户通过远程视频终端进行浏览查看，架构非常简单，系统将逐步扁平化，因此IPC作为核心硬件，其地位尤其重要。

不论对于厂商、工程商还是用户，设计、销售还是工程技术人员，了解IPC的关键参数、含义及如何进行选型，非常重要。

IPC的简单的参数说明：压缩率: 通常用编码的量化参数（QP或DFR值）表示，数字越大，压缩越狠，图像质量越差当然码流越低。

厂商常将后台QP值用Low/Mid/High对应显示。

分辨率: 常见如4CIF,720P,130万,1080P,300万/500万/1000万像素等PPF(像素密度): 不同的PPF水平实现不同监视目的，比如10PPF可以区分出人或车辆；50PPF可以识别更多细节，100PPF可以进行人脸或者车牌识别……视场的水平范围: 目标视场（摄像机呈现后覆盖的范围）的定义很重要，他决定摄像机的PPF值的计算&选择及镜头焦距的选择。

摄像机距离监视目标的距离: 用来进行镜头焦距参数选择低照度: 用来表征摄像机在多“黑”的环境下依然能够清晰成像，但是由于标准不统一，存在虚标现象。

目前行业主流IPC产品通常在0.0x的水平。

最大曝光设定：参数范围1s到1/10000，常规设定建议在1/30以避免出现运动目标的拖影现象，再长的曝光值意味着要忍受明显拖影，但画面会稍亮。

宽动态：主要针对监控场景内目标主体与背景光线反差较大的应用情况，需要注意宽动态有不同的技术实现方式，导致效果差别较大、成本差异较大。

帧率：选择范围通常1-30，最大可60，如果没有特殊要求，在安防行业5-15帧即可，多了也是浪费。

高帧率通常用于赌场或工业等特殊监控需求场所。

音频：音频通常包括麦克风和广播，如果真的有音频需求，建议选择全双工模式，并且需要确认是否后台CMS软件支持双向音频功能。

监控摄像机镜头选择摄像机镜头选择是视频监视系统项目中最关键的要素之一，它的质量(指标)优劣直接影响摄像机的整机指标以及整个工程项目的系统质量，同时也关系到工程造价。

由此可见，摄像机镜头在闭路监控系统中的作用是非常重要的。

工程设计人员和施工人员都要经常与镜头打交道。

设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。

CCTV摄像机镜头主要生产地全球范围：日本、韩国、德国、中国、中国台湾中国境内：福建、广东、河南、甘肃、吉林主要城市：福州、深圳、厦门、长春、南阳、兰州、信阳目前，CCTV镜头世界一流品牌基本都集中在日本，如精工、Tamron、computar、FUJINON、Tokina、Canon、Avenir台湾亚洲光学等国内部份镜头厂商主要有：长春东亚光学、南阳卧龙光学、南阳禾立光学、福州鸿发光、福州市正盛光电仪器、厦门力鼎光电、福州飞华光电、世泰鑫锐光电等目前，国内镜头需求大镜头(C/CS接口)与小镜头(M12接口)所占的比例分别为25%和75%。

镜头在摄像机成本构成中的比例为20%左右，是摄像机的重要组成部分。

与摄像机从高端到低端完整的产品链相对应，CCTV镜头也形成了从高档到中档到低档的完整的产品链，价格从几十元到几百元，几百元到几千元，一应俱全。

利润水平也相差很大，常用的单板机镜头，利润已很低；技术含量越高，功能越先进的镜头，利润也就越大。

镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机和照相机的原理是一致的。

当人眼的肌肉无法将晶状体拉伸至正常位臵时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头基准面的距离(相当于调整人眼晶状体的位臵)，可以将模糊的图像变得清晰。

监控系统摄像机选型标准监控系统摄像机选型标准⒈引言监控系统摄像机是建立安全防护体系中的关键组成部分。

本文档旨在提供一个标准化的选型标准，以确保选择合适的摄像机来满足监控系统的需求。

⒉监控系统需求分析在选型之前，我们需要明确监控系统的具体需求，包括但不限于以下几个方面：- 监控场景：室内、室外、固定场景、移动场景等。

- 视频质量要求：分辨率、画质、帧率等。

- 夜间监控需求：低照度、红外夜视等。

- 监控范围和视野角度：宽视角、远距离等。

- 监控系统的预算和可扩展性需求等。

⒊摄像机类型选择根据监控系统的需求分析，选择合适的摄像机类型。

常见的摄像机类型包括：- 固定摄像机：适用于固定场景的长时间监控。

- PTZ摄像机：可旋转、俯仰和缩放的摄像机，适用于覆盖较大范围的监控。

- 全景摄像机：可实现全景视野的摄像机，适用于室内室外广角监控。

- 红外摄像机：适用于夜间或低照度环境的监控。

- 隐蔽摄像机：可以伪装成其他物体的摄像机，适用于需要隐蔽监控的场景等。

⒋技术参数选择在选择摄像机时，需要关注以下技术参数：- 分辨率：根据监控场景和需求选择合适的分辨率，如720p、1080p、4K等。

- 传感器类型：CMOS或CCD，根据要求选择合适的传感器类型。

- 像素大小：影响图像的细节和噪声表现，选择合适的像素大小。

- 视野角度：根据监控范围选择合适的视野角度。

- 光圈和焦距：根据拍摄距离和需求选择合适的光圈和焦距。

- 帧率：根据监控场景的需要选择合适的帧率。

- 传输方式：有线或无线传输方式，根据实际需求选择合适的传输方式等。

⒌摄像机品牌选择根据技术参数和性能要求，选择可靠的摄像机品牌和制造商。

在选择过程中，可以考虑以下几个因素：- 品牌信誉和口碑。

- 技术支持和售后服务。

- 价格和性价比。

- 兼容性和扩展性等。

⒍附件本文档涉及的附件包括但不限于：监控系统需求分析表格、摄像机技术参数对比表格等。

⒎法律名词及注释- 监控系统：指为了保护人身、财产安全等目的而建立的视频监控系统。

监控摄像机镜头角度和距离计算表
摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考
1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：
备注:同样毫米数的镜头搭配1/4"的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点
1/3英寸----靶面尺寸为宽4.8mm×高3.6mm,对角线6mm
1/4英寸----靶面尺寸为宽3.2mm×高2.4mm,对角线4mm
镜头毫米数与对应距离的参数表（以1/3" CCD例）。

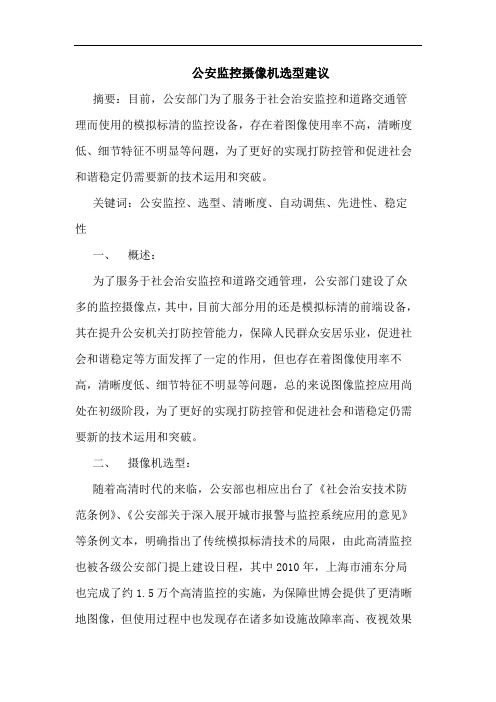

公安监控摄像机选型建议摘要：目前，公安部门为了服务于社会治安监控和道路交通管理而使用的模拟标清的监控设备，存在着图像使用率不高，清晰度低、细节特征不明显等问题，为了更好的实现打防控管和促进社会和谐稳定仍需要新的技术运用和突破。

关键词：公安监控、选型、清晰度、自动调焦、先进性、稳定性一、概述：为了服务于社会治安监控和道路交通管理，公安部门建设了众多的监控摄像点，其中，目前大部分用的还是模拟标清的前端设备，其在提升公安机关打防控管能力，保障人民群众安居乐业，促进社会和谐稳定等方面发挥了一定的作用，但也存在着图像使用率不高，清晰度低、细节特征不明显等问题，总的来说图像监控应用尚处在初级阶段，为了更好的实现打防控管和促进社会和谐稳定仍需要新的技术运用和突破。

二、摄像机选型：随着高清时代的来临，公安部也相应出台了《社会治安技术防范条例》、《公安部关于深入展开城市报警与监控系统应用的意见》等条例文本，明确指出了传统模拟标清技术的局限，由此高清监控也被各级公安部门提上建设日程，其中2010年，上海市浦东分局也完成了约1.5万个高清监控的实施，为保障世博会提供了更清晰地图像，但使用过程中也发现存在诸多如设施故障率高、夜视效果差，存储、网络链路运行成本高等不足。

那么在高清技术越来越成熟，应用越来越广泛的今天，我们如何来选择适合社会治安和道路交通监控实战使用的摄像机技术和高清摄像机呢？1．到底是选择ccd还是cmos的摄像机：目前在高清摄像机领域存在ccd和cmos两种类型的感光芯片，在实际应用中他们的优缺点有哪些，在城市治安和交通监控中适合采用哪种感光芯片？从ccd和coms优缺点和技术的发展趋势来看，如下：从以上两个表可以看出，cmos以其低能耗、高像素、低成本等特点逐步取代ccd产品成为视频图像行业技术发展的主流趋势，并且随着cmos技术的不断发展，如背照式感光技术、高帧数、新滤片技术等新技术的推出使得cmos已经在低照度、降噪等方面逐步赶上及超过ccd的效果，加上其原有高帧数、高像素、宽动态等优势，使得越来越多的高性能图像设备如专业的数码相机和广播级摄像机等旗舰产品也大多开始使用cmos产品。

监控系统摄像机选型标准监控系统摄像机选型标准1.摄像机类型1.1 固定摄像机①分辨率要求②视野角度要求③光学变焦要求④低照度要求1.2 球型摄像机①分辨率要求②视野角度要求③光学变焦要求④低照度要求1.3 高速球型摄像机①分辨率要求②视野角度要求③光学变焦要求④低照度要求1.4 全景摄像机①分辨率要求②视野角度要求③光学变焦要求④低照度要求2.摄像机功能要求2.1 防护等级要求2.2 环境适应性要求2.3 画面稳定性要求2.4 日夜模式切换要求2.5 移动侦测要求2.6 运动跟踪要求2.7 防破坏要求2.8 人脸识别要求2.9 物体识别要求2.10 PTZ控制要求3.摄像机接口要求3.1 视频输出接口要求3.2 电源接口要求3.3 控制接口要求3.4 网络接口要求3.5 存储接口要求3.6 音频输入接口要求3.7 报警输入接口要求3.8 报警输出接口要求4.附件要求本文档涉及的附件包括但不限于：4.1 摄像机型号列表4.2 技术规格书4.3 产品样本照片4.4 安装示意图4.5 外观尺寸图5.法律名词及注释5.1 监控系统：用于监视和记录公共区域或私人场所以确保安全的系统。

5.2 摄像机：一种用于捕捉和记录图像的设备。

5.3 分辨率：图像中单位长度所包含的像素数，决定图像的清晰度。

5.4 视野角度：摄像机能够看到的水平和垂直范围。

5.5 光学变焦：通过调整摄像机镜头的焦距来实现放大效果。

5.6 低照度：适应低光条件下的摄像要求。

5.7 防护等级：摄像机的抗外部物体和灰尘侵入的等级。

5.8 环境适应性：摄像机适应不同环境条件的能力。

5.9 画面稳定性：摄像机图像保持稳定，不出现抖动或模糊的能力。

5.10 移动侦测：摄像机能够自动检测到移动物体，并进行相应的处理。

5.11 运动跟踪：摄像机能够自动跟踪并记录运动物体的轨迹。

5.12 防破坏：摄像机具备抗暴力破坏和破坏报警的能力。

5.13 人脸识别：摄像机能够识别人脸信息并进行匹配和记录。

小区监控系统点位设计及摄像机的选型一、第一道防线的摄像机选型（1）周界小区周界是安全防范管理的重点，也是难点。

因为周界较长，需要投入安保人员较多，给管理带来很多问题。

方案采用红外枪式摄像机构建一套针对周界的视频监控系统。

（2）大门口小区大门口及消防通道等出入口采用高清网络枪机，配合高清网络快球摄像机，网络快球设置多个预置位，具有预置点视频冻结功能，并支持多条巡航扫描,每条可添加多个预置点，支持多条花样扫描。

枪机主要实现固定区域如进出口的实时监控，快球配合枪机对整个出入口进行多角度监控。

二、第二道防线的摄像机选型室外包括道路、小区花园、室外休闲健身场所等范围较广，现有保安难以完成大量的安保工作，基于这种情况，建议采用枪式摄像机对小区各道路的分支路口安装监控点位，对过往行人车辆进行监控，以备后查。

三、第三道防线的摄像机选型（1）单元门入口在各单元门入口处等位置实施监控，因室内与室外的光线强度差距大，选用宽动态半球摄像机。

（2）电梯厅电梯厅监控选用半球摄像机，该摄像机需具备图像清晰、细腻，低照度的特性。

（3）电梯轿厢电梯内选用微型广角镜头，样式美观隐蔽，采用具备较好的分辨率的电梯专用摄像机。

（4）小区重点路口采用彩色转黑白红外球型摄像机，采用红外补光技术；采取主要通道监控、室内开阔区域的监控。

2)传输子系统设计传输子系统主要依托于智能小区综合布线系统，由于设计使用的是网络摄像机，大部分前端网络摄像机通过双绞线将图像汇集到区域交换机，另一部分高清摄像机则通过光纤电缆连接到区域交换机，区域交换机再通过光纤传输连接到监控中心的核心交换机上，核心交换机再通过双绞线连接相应的服务器及设备。

在传输网络中，设计使用了流媒体技术，大大地降低了网络中的带宽限制。

当用户需要预览时，尤其是多个用户需要预览同一路图像时，流媒体将从前端取流，并进行视频流的分发，包括上墙和客户端的预览，对前端而言只需要取一路视频流，这样大大地减少了网络的负荷。

智慧工地摄像机选型设计目录1摄像机点位设计 (3)1.1工地出入口 (3)1.2室外及周界 (3)1.3高点监控 (3)1.4大场景监控 (3)2摄像机安装设计 (3)2.1立杆、基础设计 (3)2.2户外机箱及稳压电源 (4)2.3供电系统设计 (5)2.4前端防雷与接地设计 (5)2.5无线传输 (6)1摄像机点位设计本次方案设计摄像机点位主要分布在工地出入口、主干道路、危险作业区域，人员密集区域，制高点等位置，根据不同的监控场景选用不同的摄像机类型，通过枪机、球机“点面搭配”、“高低搭配”的方式，实现对工地重点监控区域无死角监控。

1.1工地出入口出入口在夜间车辆进出时，往往因为车头大灯的照射，无法看清车牌及车身细节。

因此，需要选用支持强光抑制功能的高清网络摄像机。

1.2室外及周界在室外环境中，其照度环境更为苛刻，普通的低照度摄像机仍然不能完整的呈现出彩色效果。

此时需要采用超低照度摄像机，可以在低照度下（0.001LUX）呈现出鲜明的亮度和色彩效果。

1.3高点监控在工地内的高点部署星光级44倍变焦球机，对周围环境可以实时灵活的放大、跟踪，看得更远，看得更清，内置光学透雾功能，能够自适应多雾环境，使图像更加清晰。

1.4大场景监控对于大场景的环境，部署4目全景拼接相机，将4个镜头的图像进行拼接，合并成一路图像进行显示，节省布点的同时，画面效果更加直观。

2摄像机安装设计2.1立杆、基础设计立杆是前端监控点的物理支柱，室外环境的恶劣加上各种不可预测的天气情况，要求室外立杆一定要具有良好的牢固度，因此立杆由变径钢管制成。

立杆和室外机箱外观必须与景观配套，符合设施规范颜色，采用浅蓝色和白色基调，喷注黄色监控点编号和临近电灯竿编号。

立杆要采用防锯防盗特殊材料，高8/6/4米，由2米下200毫米往高处渐细挑出。

对于球机立杆上端弯曲，采用吊装的形式安装球型摄像机，而对于枪机采用直立顶端安装。

立杆底部焊接固定的法兰盘，法兰盘使用直径为Φ400mm厚度为10mm的钢板，法兰盘与杆体之间均匀焊接6块直角三角形加强筋。
