监控系统设计摄像头镜头选择选型设计

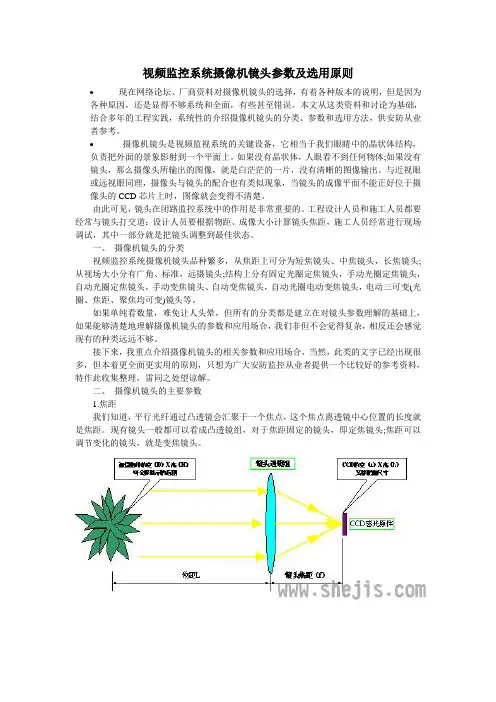

视频监控系统摄像机镜头参数及选用原则∙现在网络论坛、厂商资料对摄像机镜头的选择，有着各种版本的说明，但是因为各种原因，还是显得不够系统和全面，有些甚至错误。

本文从这类资料和讨论为基础，结合多年的工程实践，系统性的介绍摄像机镜头的分类、参数和选用方法，供安防从业者参考。

∙摄像机镜头是视频监视系统的关键设备，它相当于我们眼睛中的晶状体结构，负责把外面的景象影射到一个平面上。

如果没有晶状体，人眼看不到任何物体;如果没有镜头，那么摄像头所输出的图像，就是白茫茫的一片，没有清晰的图像输出。

与近视眼或远视眼同理，摄像头与镜头的配合也有类似现象，当镜头的成像平面不能正好位于摄像头的CCD芯片上时，图像就会变得不清楚。

由此可见，镜头在闭路监控系统中的作用是非常重要的。

工程设计人员和施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。

一、摄像机镜头的分类视频监控系统摄像机镜头品种繁多，从焦距上可分为短焦镜头、中焦镜头，长焦镜头;从视场大小分有广角、标准，远摄镜头;结构上分有固定光圈定焦镜头，手动光圈定焦镜头，自动光圈定焦镜头，手动变焦镜头、自动变焦镜头，自动光圈电动变焦镜头，电动三可变(光圈、焦距、聚焦均可变)镜头等。

如果单纯看数量，难免让人头晕，但所有的分类都是建立在对镜头参数理解的基础上，如果能够清楚地理解摄像机镜头的参数和应用场合，我们非但不会觉得复杂，相反还会感觉现有的种类远远不够。

接下来，我重点介绍摄像机镜头的相关参数和应用场合，当然，此类的文字已经出现很多，但本着更全面更实用的原则，只想为广大安防监控从业者提供一个比较好的参考资料，特作此收集整理，雷同之处望谅解。

二、摄像机镜头的主要参数1.焦距我们知道，平行光纤通过凸透镜会汇聚于一个焦点，这个焦点离透镜中心位置的长度就是焦距。

现有镜头一般都可以看成凸透镜组，对于焦距固定的镜头，即定焦镜头;焦距可以调节变化的镜头，就是变焦镜头。

如何选择监控摄像机合适的镜头部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑安装监控摄像机时如何选择合适的镜头 [图片]请用Ctrl+C复制后贴给好友。

镜头毫M数与对应距离的参数表镜头参数 3.6/4MM 6MM 8MM 12MM 16MM 25MM 60MM 镜头角度75.7/69.650.0度38.5度26.2度19.8度10.6度 5.3度度最佳距离10M内20M内30M内40M内50M内60M内80M内头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽。

镜头越大看的越远,但视觉范围越窄.们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头。

M以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头。

M以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的头..(这些镜头都是全金属的大CS镜头>2.8即： F=2.8mm镜头，拍摄距离为1~4M，拍摄角度为115°.6即： F=3.6mm 拍摄距离为M 拍摄角度93°即F=6mm 拍摄距离为5M 拍摄角度为53°，即F=8mm 拍摄距离为0M 拍摄角度为40°，即F=12mm 拍摄距离为5M 拍摄角度为25°，即 F=16mm 拍摄距离为0M 拍摄角度为20°即 F=25mm 拍摄距离为80M 拍摄角度为15°头的选择提示:镜头毫M数字越小,视野越开阔,但是看得距离越近。

镜头毫M数字越视野越狭窄,但是看得距离越远,二者不可同时兼得）监控摄像机镜头的计算公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成小确定的。

镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/hf：镜头焦距 w：图象的宽度<被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度<被摄物体在ccd靶面上成像高度）视场<摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 W H1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变当H或W不变，L增大时，f增大。

前言：一般情况下，同一型号的摄像机，都会有多个镜头毫米数可供选择。

可是很多朋友对镜头毫米数没有具体概念，不知道什么样的监控场景要选择多少毫米的镜头才比较合适正文：一、镜头毫米数选择一般情况下，同一型号的摄像机，都会有多个镜头毫米数可供选择。

可是很多朋友对镜头毫米数没有具体概念，不知道什么样的监控场景要选择多少毫米的镜头才比较合适。

二、镜头焦距镜头焦距，也就是我们常说的镜头毫米数，指平行光入射时，从透镜光心到光聚集之焦点的距离。

镜头焦距的长短决定了拍摄的成像大小、视场角大小、景深大小和画面的透视强弱等。

如上图所示，同样的场景，镜头焦距选择不同，所拍摄到的图像也有所不同。

三、物距物距是摄像机镜头到拍摄对象之间的距离。

例如，需要拍摄马路对面的车辆，则摄像机与车之间的距离即为物距。

四、视场角视场角简单的说就是以镜头为顶点，摄像机可以拍摄到的最大角度。

视场角的大小决定了镜头的视野范围，视场角越大，视野就越大。

通俗地说，目标物体超过这个角就不会被收在镜头里。

五、三者之间关系焦距越大，可视距离越远，视场角越小；焦距越小，可视距离越近，视场角越大。

场景推荐六、镜头选择小贴士小视距、大视场角的场所，例如电梯、房间等，一般用2.8-4mm镜头。

景深大、视角范围广的场所，例如室外环境、围墙等，一般用6-8mm镜头。

视角较小、距离较远的场所，例如通道、车间、仓库等，常用6-12mm镜头。

七、估算法小编再分享给大家一个镜头焦距选择的估算法。

该方法适用于4mm以上的镜头。

通过上方表格，我们以200万摄像机为例，假设某人距离摄像机24米。

如果想看清人脸，则选用24÷1.5=16mm左右的镜头。

如果想看清人体轮廓，则选用24÷3=8mm左右的镜头。

如果想监控人的活动画面，则选用24÷6=4mm左右的镜头。

下面我们列举一些常用地方的选择的摄像机如何选择镜头的毫米数？在小商铺和家庭等室内环境中，推荐4mm的镜头，主要考虑了室内距离不会太远（3-6米不等），同时监控的角度要足够大。

如果把摄像机比喻为人的眼睛，镜头就好比是眼球，它直接关系到监看物体的远近、范围和效果。

镜头的选用应考虑一下几点：1 镜头尺寸应等于或大于摄像机成像面尺寸。

例如：1/3″摄像机可选1/3″～1″整个范围内的镜头，但水平视角的大小都是一样的。

只是使用大于1/3″的镜头能够更多地利用成形，更精确了镜头中心光路，所以可提高图像质量和分辨率。

2 选用合适的镜头焦距。

焦距越大，监看距离越远，水平视角越小，监视范围越窄；焦距越小，监看距离越近，水平视角越大，监视范围越宽。

镜头焦距可按照以下公式估算。

f=A×L/H（f--镜头焦距；A--摄像机CCD垂向尺寸；L--被摄物体到镜头距离；H--被摄物f=wL/Wf=hL/Hf：镜头焦距w：图象的宽度（被摄物体在CCD靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在CCD靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度：CCD靶面规格尺寸：单位mm规格W H1/4 " 3.2mm 2.4mm1/3 " 4.8mm 3.6mm1/2 " 6.4mm 4.8mm2/3 " 8.8mm 6.6mm1 " 12.7mm 9.6mm由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3，当L不变，H 或W增大时，f变小，当H或W不变，L增大时，f增大。

如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。

水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q镜头角度表中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度WH=2Ltg、W=2Ltg例如；摄像机的摄像管为17mm(2/3in)，镜头焦距f为12mm，从查得水平视场角为40°而镜头与被摄取物体的距离为2m，试求视场的宽度w。

监控系统摄像机选型标准镜头是摄像机的眼睛，其性能的优劣直接关系到摄像机成像画面是否清晰。

因而若要实现摄像机的效能最大化。

一、安防监控系统镜头选用1.镜头焦距：方案设计人员在考虑镜头指标时需要根据监控目标的位置、距离、CCD规格，以及监控目标在监视器上的图像效果等综合地来进行考虑，以选择最合适的焦距的镜头。

比如，生产线监控，一般需要监看比较近的物体，而且对清晰度要求较高。

这种情况，定焦镜头的效果一般要比变焦的好，所以通常会选择短焦距定焦镜头。

如2.8mm、4mm、6mm、8mm等。

又如监控室内目标时，选择的焦距不会太大，一般会选择短焦距的手动变焦镜头，如3.0-8.2mm、2.7-12.5mm等;道路监控中，多车道监控要用焦距短一些的，如6-15mm;十字路口的红绿灯车牌监控要用相应长一些的焦距，如6-60mm;城市治安监控一般就要用到焦距更长一些的电动变焦镜头，如6-60mm、8-80mm、7.5-120mm等;高速公路、铁路、河道、环境检测、森林防火、机场、边海防等，一般要用到大变倍长焦距的电动变焦镜头，如10-220mm、13-280mm、10-330mm、15-500mm及10-1100mm等。

2.视场角范围：视场角范围计算是有公式的，知道镜头的焦距、CCD尺寸，视场角就可以推算出来。

镜头有这样的规律：焦距越大，监控得越远，视场角就越小;焦距越小，监控距离就近，视场角就大，焦距和视场角是反比关系。

如在一些有手动变焦镜头需求的项目中，视场角范围是最先需要考虑的，所以一般会根据视场角范围来确定所选焦距范围。

电动变焦镜头因为是可以根据现场环境随时用键盘控制变焦、聚焦的，所以视场角范围不是太需要考虑。

但是当电动变焦镜头的起始焦距过大(比如起始焦距超过20mm)时，是无法实现大范围监控的。

3.镜头的光圈：镜头的通光量以镜头的焦距和通光孔径的比值来衡量(F=f/D)，以F标记。

每个镜头上均标有其最大F值，F 值越小，则光圈越大。

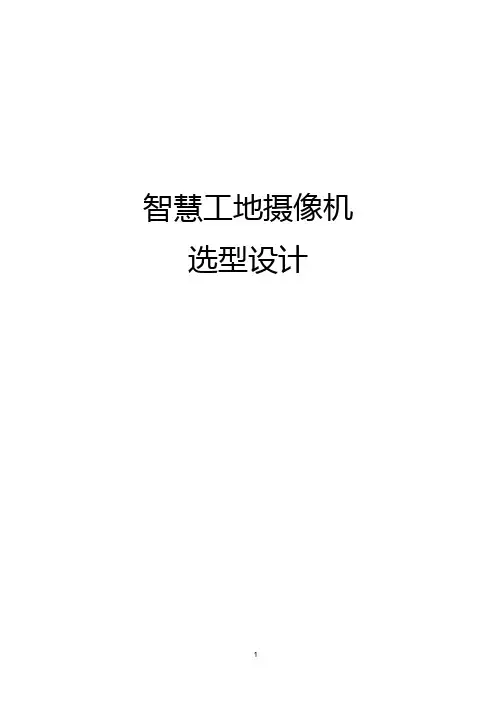

智慧工地摄像机选型设计目录1摄像机点位设计 (3)1.1工地出入口 (3)1.2室外及周界 (3)1.3高点监控 (3)1.4大场景监控 (3)2摄像机安装设计 (3)2.1立杆、基础设计 (3)2.2户外机箱及稳压电源 (4)2.3供电系统设计 (5)2.4前端防雷与接地设计 (5)2.5无线传输 (6)1摄像机点位设计本次方案设计摄像机点位主要分布在工地出入口、主干道路、危险作业区域，人员密集区域，制高点等位置，根据不同的监控场景选用不同的摄像机类型，通过枪机、球机“点面搭配”、“高低搭配”的方式，实现对工地重点监控区域无死角监控。

1.1工地出入口出入口在夜间车辆进出时，往往因为车头大灯的照射，无法看清车牌及车身细节。

因此，需要选用支持强光抑制功能的高清网络摄像机。

1.2室外及周界在室外环境中，其照度环境更为苛刻，普通的低照度摄像机仍然不能完整的呈现出彩色效果。

此时需要采用超低照度摄像机，可以在低照度下（0.001LUX）呈现出鲜明的亮度和色彩效果。

1.3高点监控在工地内的高点部署星光级44倍变焦球机，对周围环境可以实时灵活的放大、跟踪，看得更远，看得更清，内置光学透雾功能，能够自适应多雾环境，使图像更加清晰。

1.4大场景监控对于大场景的环境，部署4目全景拼接相机，将4个镜头的图像进行拼接，合并成一路图像进行显示，节省布点的同时，画面效果更加直观。

2摄像机安装设计2.1立杆、基础设计立杆是前端监控点的物理支柱，室外环境的恶劣加上各种不可预测的天气情况，要求室外立杆一定要具有良好的牢固度，因此立杆由变径钢管制成。

立杆和室外机箱外观必须与景观配套，符合设施规范颜色，采用浅蓝色和白色基调，喷注黄色监控点编号和临近电灯竿编号。

立杆要采用防锯防盗特殊材料，高8/6/4米，由2米下200毫米往高处渐细挑出。

对于球机立杆上端弯曲，采用吊装的形式安装球型摄像机，而对于枪机采用直立顶端安装。

立杆底部焊接固定的法兰盘，法兰盘使用直径为Φ400mm厚度为10mm的钢板，法兰盘与杆体之间均匀焊接6块直角三角形加强筋。

监控摄像机镜头选择摄像机镜头选择是视频监视系统项目中最关键的要素之一，它的质量(指标)优劣直接影响摄像机的整机指标以及整个工程项目的系统质量，同时也关系到工程造价。

由此可见，摄像机镜头在闭路监控系统中的作用是非常重要的。

工程设计人员和施工人员都要经常与镜头打交道。

设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。

CCTV摄像机镜头主要生产地全球范围：日本、韩国、德国、中国、中国台湾中国境内：福建、广东、河南、甘肃、吉林主要城市：福州、深圳、厦门、长春、南阳、兰州、信阳目前，CCTV镜头世界一流品牌基本都集中在日本，如精工、Tamron、computar、FUJINON、Tokina、Canon、Avenir台湾亚洲光学等国内部份镜头厂商主要有：长春东亚光学、南阳卧龙光学、南阳禾立光学、福州鸿发光、福州市正盛光电仪器、厦门力鼎光电、福州飞华光电、世泰鑫锐光电等目前，国内镜头需求大镜头(C/CS接口)与小镜头(M12接口)所占的比例分别为25%和75%。

镜头在摄像机成本构成中的比例为20%左右，是摄像机的重要组成部分。

与摄像机从高端到低端完整的产品链相对应，CCTV镜头也形成了从高档到中档到低档的完整的产品链，价格从几十元到几百元，几百元到几千元，一应俱全。

利润水平也相差很大，常用的单板机镜头，利润已很低；技术含量越高，功能越先进的镜头，利润也就越大。

镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机和照相机的原理是一致的。

当人眼的肌肉无法将晶状体拉伸至正常位臵时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头基准面的距离(相当于调整人眼晶状体的位臵)，可以将模糊的图像变得清晰。

监控摄像头镜头选择教程当某一物体聚焦清晰时，从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。

焦点相当清晰的这段从前到后的距离就叫做景深。

景深分为前景深和后景深，后景深大于前景深。

景深越深，那么离焦点远的景物也能够清晰，而景深浅，离焦点远的景物就模糊1/3" CCD镜头最远能看清多少米？3.6MM、6MM、8MM、12MM、16MM、25MM乘上2.4就是最远多少米距离了标准镜头：视角30度左右，在1/2英寸CCD摄像机中，标准镜头焦距定为12mm，在1/3英寸CCD摄像机中，标准镜头焦距定为８mm。

广角镜头：视角90度以上，焦距可小于几毫米，可提供较宽广的视景。

远摄镜头：视角20度以内，焦距可达几米甚至几十米，此镜头可在远距离情况下将拍摄的物体影响放大，但使观察范围变小。

各焦距镜头看多宽？二、1/3" CCD镜头能照得完目标么？镜头的种类镜头的种类有许多种，每一种镜头都有其特点。

根据功能与结构的不同，这些镜头的价格相差非常大，如电动变焦镜头要比普通定焦镜头的价格高约10倍，因此，只有正确了解各种镜头的特性，才能更加灵活地选择镜头。

A、固定光圈定焦镜头固定光圈定焦镜头是相对较为简单的一种镜头，该镜头上只有一个可手动调整的对焦调整环（环上标有若干距离参考值），左右旋转该环可使成在 CCD靶面上的像最为清晰，此时在监视器屏幕上得到图像也最为清晰。

由于是固定光圈镜头，因此在镜头上没有光圈调整环，也就是说该镜头的光圈是不可调整的，因而进入镜头的光通量是不能通过简单地改变镜头因素而改变，而只能通过改变被摄现场的光照度来调整，如增减被摄现场的照明灯光等。

这种镜头一般应用于光照度比较均匀的场合，如室内全天以灯光照明为主的场合，在其他场合则需与带有自动电子快门功能的CCD摄像机合用（当然，目前市面上绝大多数的CCD摄像机均带有自动电子快门功能），通过电子快门的调整来模拟光通量的改变。

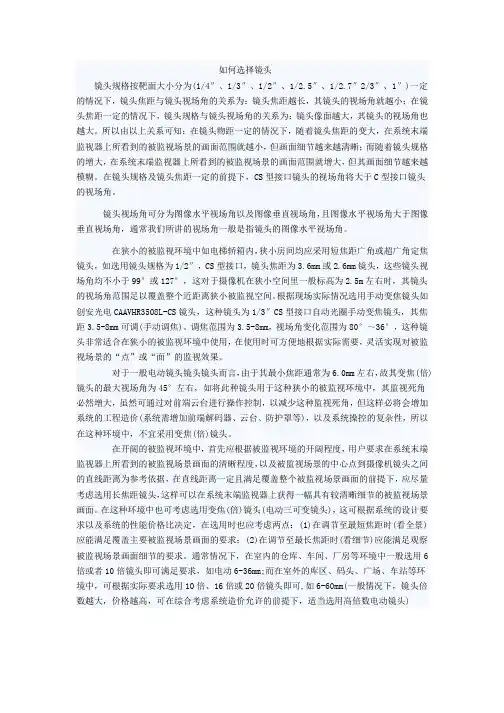

如何选择镜头镜头规格按靶面大小分为(1/4″、1/3″、1/2″、1/2.5″、1/2.7″2/3″、1″)一定的情况下，镜头焦距与镜头视场角的关系为：镜头焦距越长，其镜头的视场角就越小；在镜头焦距一定的情况下，镜头规格与镜头视场角的关系为：镜头像面越大，其镜头的视场角也越大。

所以由以上关系可知：在镜头物距一定的情况下，随着镜头焦距的变大，在系统末端监视器上所看到的被监视场景的画面范围就越小，但画面细节越来越清晰；而随着镜头规格的增大，在系统末端监视器上所看到的被监视场景的画面范围就增大，但其画面细节越来越模糊。

在镜头规格及镜头焦距一定的前提下，CS型接口镜头的视场角将大于C型接口镜头的视场角。

镜头视场角可分为图像水平视场角以及图像垂直视场角，且图像水平视场角大于图像垂直视场角，通常我们所讲的视场角一般是指镜头的图像水平视场角。

在狭小的被监视环境中如电梯轿箱内，狭小房间均应采用短焦距广角或超广角定焦镜头，如选用镜头规格为1/2″，CS型接口，镜头焦距为3.6mm或2.6mm镜头，这些镜头视场角均不小于99°或127°，这对于摄像机在狭小空间里一般标高为2.5m左右时，其镜头的视场角范围足以覆盖整个近距离狭小被监视空间。

根据现场实际情况选用手动变焦镜头如创安光电CAAVHR3508L-CS镜头，这种镜头为1/3″CS型接口自动光圈手动变焦镜头，其焦距3.5-8mm可调(手动调焦)。

调焦范围为3.5-8mm，视场角变化范围为80°～36°，这种镜头非常适合在狭小的被监视环境中使用，在使用时可方便地根据实际需要，灵活实现对被监视场景的“点”或“面”的监视效果。

对于一般电动镜头镜头镜头而言，由于其最小焦距通常为6.0mm左右，故其变焦(倍)镜头的最大视场角为45°左右，如将此种镜头用于这种狭小的被监视环境中，其监视死角必然增大，虽然可通过对前端云台进行操作控制，以减少这种监视死角，但这样必将会增加系统的工程造价(系统需增加前端解码器、云台、防护罩等)，以及系统操控的复杂性，所以在这种环境中，不宜采用变焦(倍)镜头。

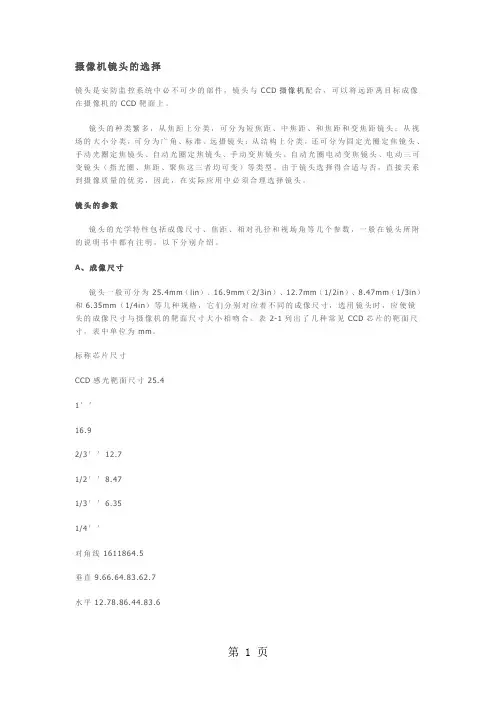

摄像机镜头的选择镜头是安防监控系统中必不可少的部件，镜头与CCD摄像机配合，可以将远距离目标成像在摄像机的CCD靶面上。

镜头的种类繁多，从焦距上分类，可分为短焦距、中焦距、和焦距和变焦距镜头；从视场的大小分类，可分为广角、标准、远摄镜头；从结构上分类，还可分为固定光圈定焦镜头、手动光圈定焦镜头、自动光圈定焦镜头、手动变焦镜头、自动光圈电动变焦镜头、电动三可变镜头（指光圈、焦距、聚焦这三者均可变）等类型。

由于镜头选择得合适与否，直接关系到摄像质量的优劣，因此，在实际应用中必须合理选择镜头。

镜头的参数镜头的光学特性包括成像尺寸、焦距、相对孔径和视场角等几个参数，一般在镜头所附的说明书中都有注明，以下分别介绍。

A、成像尺寸镜头一般可分为25.4mm（lin）、16.9mm（2/3in）、12.7mm（1/2in）、8.47mm（1/3in）和6.35mm（1/4in）等几种规格，它们分别对应着不同的成像尺寸，选用镜头时，应使镜头的成像尺寸与摄像机的靶面尺寸大小相吻合。

表2-1列出了几种常见CCD芯片的靶面尺寸，表中单位为mm。

标称芯片尺寸CCD感光靶面尺寸25.41＇＇16.92/3＇＇12.71/2＇＇8.471/3＇＇6.351/4＇＇对角线1611864.5垂直9.66.64.83.62.7水平12.78.86.44.83.6可知，12.7mm（1/2in）的镜头应配12.7mm（1/2in）靶面的摄像机，当镜头的成像尺寸比摄像机靶面的尺寸大时，不会影响成像，但实际成像的视场角要比该镜头的标称视场角小（参见图2-2），而当镜头的成像尺寸比摄像机靶面的尺寸小时，就会影响成像，表现为成像的画面四周被镜筒遮挡，在画面的4个角上出现黑角。

(1)镜头成像尺寸比CCD靶面尺寸大(2)镜头成像尺寸比CCD靶面尺寸小B、焦距在实际应用中，经常会有用户提出该摄像机能看清多么远的物体或该摄像机能看清多么宽的场景等问题，这实际上由所选用的镜头的焦距来决定，因为焦距决定了摄取图像的大小，用不同焦距的镜头对同一位置的某物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。

监控摄像机镜头选择原则随着我国智能建筑行业的发展，安保技术在智能建筑中的地位与作用也与日俱增。

闭路监控电视(简称CCTV)系统作为一种安保技术，在星级宾馆、涉外办公楼、银行、政府机关等场所越来越发挥着它的重要作用，包括现在的智能小区亦将CCTV系统作为安保及物业管理的一个重要手段。

为了让CCTV技术在智能建筑中发挥更好的作用，在每项闭路电视监控工程中，如何正确选择摄像机镜头，对于经济指标与技术性能都是十分重要的。

镜头的分类根据民用建筑的应用场合镜头的种类大致可分为：(1)广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；(2)标准镜头：视角在30度左右，一般用于走道及小区周界等场所；(3)长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视(4)变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域； (5)针孔镜头：用于隐蔽监控。

镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；（5） CCD靶面尺寸。

前4点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下：u 1/3″CCD F=4.8×L/W或F=3.6×L/Hu 1/2″CCD F=6.4×L/W或F=4.8×L/H其中，W为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离；F为镜头焦距。

那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″ CCD摄像机中获取同样的视角，1/3″ CCD摄像机镜头焦距必须缩短；相反如果在1/3″ CCD与1/2″ CCD 摄像机中采用相同焦距的镜头，情况又如何呢?1/3″ CCD摄像机视角将比1/2″ CCD摄像机明显地减小，同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD的图像放大，产生了使用长焦距镜头的效果。

安防监控摄像机设计选型及采购指南随着监控系统在社会上应用越来越广泛;可供监控摄像机的种类品牌、型式和型号日益繁多..作为监控工程设计安装工程商;如此众多种类的摄像机;对其系统设计师和采购经理;是一个考验..如何才能正确选用摄像机;确保系统的效果最佳、系统的成本最低呢这几个问题困扰着不少设计工程师和采购经理..或许;这篇文章;对于面临难题的工程师们有所帮助和启发..为了很好地阐述这个问题;让我们先从CCD摄像机一些基本知识谈起吧：一、CCD监控摄像机分类１、依成像色彩划分彩色监控摄像机：适用于景物细部辨别;如辨别衣着或景物的颜色..黑白监控摄像机：适用于光线不充足地区及夜间无法安装照明设备的地区;在仅监视景物的位置或移动时;可选用黑白监控摄像机..２、依分辨率灵敏度等划分影像像素在38万以下的为一般型;其中尤以25万像素512492、分辨率为400线的产品最普遍..影像像素在38万以上的高分辨率型..3、按监控摄像机形状划分监控摄像机按外形划分主要有：枪式监控摄像机、针孔型监控摄像机、半球型监控摄像机..4、按CCD靶面大小划分1英寸——靶面尺寸为宽12.7mm高9.6mm;对角线16mm..2/3英寸——靶面尺寸为宽8.8mm高6.6mm;对角线11mm..1/2英寸——靶面尺寸为宽6.4mm高4.8mm;对角线8mm..1/3英寸——靶面尺寸为宽4.8mm高3.6mm;对角线6mm..1/4英寸——靶面尺寸为宽3.2mm高2.4mm;对角线4mm..5、按扫描制式划分PAL制..NTSC制..6、依供电电源划分220VAC;PAL系统..24VAC..12VDC;国内摄像机多属此类..６、按同步方式划分内同步：用摄像机内同步信号发生电路产生的同步信号来完成操作..外同步：使用一个外同步信号发生器;将同步信号送入摄像机的外同步输入端..功率同步线性锁定;linelock：用摄像机AC电源完成垂直推动同步..外VD同步：将摄像机信号电缆上的VD同步脉冲输入完成外VD同步..多台摄像机外同步：对多台摄像机固定外同步;使每一台监控摄像机可以在同样的条件下作业;因各摄像机同步;这样即使其中一台摄像机转换到其他景物;同步摄像机的画面亦不会失真..二、CCD彩色监控摄像机基本知识１、CCD彩色监控摄像机的主要技术指标１CCD尺寸;亦即摄像机靶面..现在1/3英寸的已普及化;1/4英寸也已商品化..２CCD像素;像素越多;则图像分辨率越高、越清晰;现多以25万和38万像素为划界;38万像素以上者为高清晰度摄像机..３水平分辨率..彩色摄像机的典型分辨率是在320到500电视线之间;目前市面上以420TVL和480TVL两种分辨率占主导地位..４最小照度;也称为灵敏度..月光级和星光级等高增感度摄像机可工作在很暗条件;对一般摄像机而言;2~3lux属最低照度;现在1lux的普通摄像机比较普及;最为常用..５扫描制式..有PAL制和NTSC制之分..６摄像机电源..交流有220V、110V、24V;直流为12V或9V..７信噪比..典型值为46db;若为50db;则图像有少量噪声;但图像质量良好；若为60db;则图像质量优良;不出现噪声..８视频输出..多为1Vp-p、75Ω;均采用BNC接头..９镜头安装方式..有C和CS方式;二者间不同之处在于感光距离不同..三、监控摄像机选用经验谈在监控系统应用中;监控摄像机选用十分关键;它直接决定了整个监控系统的图像效果..下面;我们各种场合的摄像机选用谈谈看法;以供大家参考..摄像机选用主要依据两个要素进行：一是摄像机使用环境应用场合；一是摄像机的相关主要参数..一监控摄像机应用场合---监控摄像机型式的选用目前摄像机种类繁多;应用场合也各不相同..应用场合决定摄像机型式的选用;要正确选用摄像机;我们必须了解该摄像机的安装场合;确定安装型式..目前;摄像机安装应用场合主要有：写字楼、酒店、工厂、银行、监狱等..一般还分为室内和室外使用..我们以酒店监控安装为例;说明摄像机的选用..根据目前惯例;酒店应用监控系统;其前端摄像机安装位置主要有：大堂、电梯、楼道走廊、停车场等..二监控摄像机选用参数选定监控摄像机型式后;我们还应该针对应用环境确定摄像机的具体参数;进而选定摄像机型号..一般来说;摄像机的主要参数有：清晰度、最低照度;其余参数为参考依据..清晰度：目前市面上摄像机330TVL---480TVL居多;根据现在的应用情况;420TVL摄像机应用最为普遍;480TVL高清晰度摄像机应用情况其次；最低照度：最低照度摄像机正常工作是对周围环境的最低要求..因此它也是选用摄像机的一个重要参数..我们还是酒店监控为例;进行摄像机参数选用分析：三各种类型监控摄像机适宜的应用场合下面列举一些监控摄像机类型最适宜的应用场合;以供工程师进行监控系统设计参考：摄像机类型应用场合1 半球摄像机电梯、有吊顶光线变化不大的室内应用场合2 一体化摄像机最适合安装在室内监控动态范围较大的场合;也适合安装在室外监控范围中等的场合如需监控室外60m半径以内的目标3 枪式摄像机可安装在室内外任何场合;但不太适合监控或安装范围较小的场合4 水下摄像机适用于水下安装使用5 昼夜型摄像机适用于环境亮度变化较大场合;如室内外晚上灯光较弱;白天亮度正常的场合。

监控摄像机选型方法和镜头选择原则随着我国智能建筑行业的发展，安保技术在智能建筑中的地位与作用也与日俱增。

闭路监控电视(简称CCTV)系统作为一种安保技术，在星级宾馆、涉外办公楼、银行、政府机关等场所越来越发挥着它的重要作用，包括现在的智能小区亦将CCTV系统作为安保及物业管理的一个重要手段。

为了让CCTV技术在智能建筑中发挥更好的作用，在每项闭路电视监控工程中，如何正确选择摄像机镜头，对于经济指标与技术性能都是十分重要的。

镜头的分类根据民用建筑的应用场合镜头的种类大致可分为：(1)广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；(2)标准镜头：视角在30度左右，一般用于走道及小区周界等场所；(3)长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视(4)变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域； (5)针孔镜头：用于隐蔽监控。

镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；（5） CCD靶面尺寸。

前4点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下：u 1/3″CCD F=4.8×L/W或F=3.6×L/Hu 1/2″CCD F=6.4×L/W或F=4.8×L/H其中，W为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离；F为镜头焦距。

那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″ CCD摄像机中获取同样的视角，1/3″ CCD摄像机镜头焦距必须缩短；相反如果在1/3″ CCD与1/2″ CCD摄像机中采用相同焦距的镜头，情况又如何呢?1/3″ CCD摄像机视角将比1/2″ CCD摄像机明显地减小，同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD的图像放大，产生了使用长焦距镜头的效果。

监控摄像头的选择与基本参数摄像头是监控系统中最核心的组成部分之一，它负责捕捉图像或视频，并将其传输给监控系统进行处理和存储。

在选择摄像头时，需要考虑一系列重要的基本参数，以保证监控系统的安全性和可靠性。

本文将详细介绍监控摄像头的选择与基本参数。

一、摄像头的选择1.摄像头类型根据监控系统的需要，可以选择不同类型的摄像头。

常见的摄像头类型包括固定摄像头、球形摄像头和半球形摄像头。

固定摄像头适合用于需要固定监视角度的场景，而球形摄像头和半球形摄像头则具有可调节的视角，适合用于需要全方位监控的场景。

2.分辨率分辨率是指摄像头输出图像或视频的清晰度。

较高的分辨率意味着更清晰的图像和视频，有助于更准确地监控和识别事件。

常见的摄像头分辨率包括720p、1080p、4K等，具体选择需要根据监控场景的要求和预算来决定。

3.传感器类型摄像头的传感器类型决定了其对光线的灵敏度和图像质量。

常见的传感器类型包括CCD和CMOS。

CCD传感器具有较高的图像质量和低噪声，适合用于需要更高质量图像的场景，而CMOS传感器则具有更低的功耗和较高的集成度，适合用于大规模布置的监控系统。

4.图像处理技术图像处理技术对于提升摄像头的图像质量和性能至关重要。

一些先进的图像处理技术包括宽动态范围（WDR）、低照度拍摄（低照度增强技术）、自动曝光控制和自动白平衡等。

选择摄像头时，可以优先考虑具备这些图像处理技术的产品，以提高监控系统的效果。

二、摄像头的基本参数1.视角摄像头的视角决定了其覆盖范围。

较大的视角意味着摄像头可以捕捉更大范围的图像，但是可能会影响图像细节的清晰度。

根据实际需要，可以选择适当的视角来满足监控系统对视野的要求。

2.光照条件（LUX值）摄像头的光照条件表示其在低光照环境下仍然能够正常工作的能力。

光照条件通常由LUX值表示，数值越小表示摄像头对低光照环境的适应能力越高。

对于需要在夜间或其他较暗环境下进行监控的场景，可以选择具有较低LUX值的摄像头。

如何设计一套高效的监控系统在当今信息化时代，监控系统被广泛应用于各种场景，包括公共安全、交通运输、工业生产等领域。

设计一套高效的监控系统是确保监控效果和管理效率的关键。

本文将探讨如何设计一套高效的监控系统，从硬件选型、布局规划、软件功能和数据处理等方面进行分析与讨论。

1. 硬件选型与部署在选择监控设备时，应考虑场景需求和技术特点。

首先，选择合适的摄像机类型包括固定摄像机、全景摄像机等，并根据监控区域的特点确定摄像头像素、视角和遮挡补偿能力等参数。

其次，选择合适的存储设备和网络设备，确保数据的安全存储和传输。

此外，还应根据监控区域的特点，合理规划和部署监控设备，确保全方位和无死角的监控覆盖。

2. 布局规划监控系统的布局规划是设计一套高效系统的重要环节。

布局规划需要综合考虑监控区域的特点、监控需求和技术限制等因素。

首先，根据场景需求和监控区域的大小，确定摄像机的数量和布放位置。

其次，结合场景的特点，合理布局监控设备，避免重复视角和死角，确保监控全面覆盖。

同时，还需要考虑设备的防护措施，如防水、防尘、抗干扰等功能。

3. 软件功能与数据处理为了设计一套高效的监控系统，软件功能和数据处理也是至关重要的。

首先，选择一款功能强大、稳定可靠的监控软件，能够支持多种摄像机接入和集中管理。

其次，设置合适的监控参数和告警规则，以便自动发现和处理异常情况。

另外，通过智能分析技术，提取有价值的信息，如人脸识别、车牌识别等。

在数据处理方面，应调整图像质量参数和存储压缩算法，以提高图像传输和存储效率。

4. 远程监控与管理高效的监控系统应该支持远程监控与管理，便于运维人员对系统进行实时监控和管理。

通过远程监控软件或手机应用，可以方便地查看实时图像和录像，并对设备进行远程配置和升级。

此外，还可以通过远程管理平台，对监控设备和数据进行统一管理和分析，提高管理效率和决策水平。

5. 安全与隐私为了设计一套高效的监控系统，安全与隐私也是不可忽视的问题。
