I型诊断仪I 型 诊 断 仪七 段 数 字 显 示 屏起 / 停 按 钮 (闪 烁) 脉 冲 感 应 器运 行：IS/RS 2)上 行 SR 模 块 检 查 回 应 下 行程 序 选 择 轮 安 全 回 路 感 应 器接 触 器接 触 器用I 型诊断仪总共可以查询或处理16种功能。
各项具体的功能可以用程序选择轮来选定。
被选定的功能就会出现在七段数字显示屏上(闪烁显示)。
所有各项功能将在以下各页说明： TCI/TCM 1) 功 能 功 能 号 0100 至 1400 2) 教 入 简 介 功 能 号 1500 3) 教 入 功 能 号 1500 4) 存 储 地 址 功 能 号 0000 F2/F3 5) 门 机 功 能 号 0100, 1400, 1500 LSM1 6) 称 重 装 置 功 能 号 1300, 1400, 1500 ________________________________________________________________1) 当七段显示屏闪烁时，上图侧面所示功能将由A 列及B 列发光二极管指示出来。
2) IS ... 检修运行RS ... 应急电动运行用於TCI 及TCM 的诊断仪当TCI 采用从04.86/3版起的工作程序时，或者当TCM 采用从V1版起的工作程序时可选择的功能 (有效程序版本表自26页起)。
EK HKTK KT使用方法•将 I 型诊断仪插入 CPU，必定出现功能显示 (闪烁)。
用程序选择轮选定所需的功能。
•只有当七段显示屏闪烁时，才可能从一种功能转换到另一种功能。
•要退出所选功能，可将程序选择轮转动一挡，再按下起 / 停钮 > 2 秒。
• 要 从 教 入 功 能 退 出 时，可 以 通 过 AF 00 或 者 将 主 开 关 断 开 再 接 通。
• 下 述 的 关 於 I 型 诊 断 仪 的 解 释 和 功 能 说 明 适 用 於 所 有 的 从 04.86.3 版 起 的 工 作 程 序。
功能15 00教入适用于控制装置 TCI 和 TCM 配 FV 驱动、受控及调速液压驱动以及 Isostop 16M 驱动根据有关的控制装置型式和驱动装置型式，下列 AF 功能可能以不同的顺序出现在诊断仪的显示屏 (七段数字显示) 上。
特定的 AF 功能只能在特定的驱动型式或用户特性中起作用 (参见电梯设备的数据表)。
只有当应急电动运行开关 (或检修运行开关) 闭合以及七段数字显示屏闪烁时，才可能进入教入模式。
进入教入模式程序隐设值(不修改参数)程序隐设值(修改参数)对 TCM 装置的楼层编码(参见 MA 12 6510.063第 4 节) 15 0015 AFAF 0CAF 0d0A XX0b XX1A XX1b XX用程序选择轮选择并用应急电动运行开关接通操动按钮 (或逆时针转动选择开关)，将出现 AF 0d 或 AF 10.不以特别输入的参数值来修改，程序隐设值将被置入 TCM (例如这对于自动楼层编码就很有意义)。
按动按钮后，隐设值将被自动地编入程序：－如使用 MW1 或 MD1 电路板，调速驱动的控制参数。
－门等待时间及再开门时间 (各为 3 秒)。
－越程减速及减速检测的动作点。
－下越程及上越程补偿 (平层校正) 将被设至零。
－SR 模块的作用和不作用以及制动器检测开关，等。
用 AF 0C 或 AF 0d，楼层将自动编码到 MS2 电路板上。
－主门侧和后门侧。
主门侧 XX 楼层处楼层编码故障：后门侧 XX 楼层处楼层编码故障：电路板 MS2 尚未装入井道，或井道总线未接上，或总线中断。
当有故障时退出教入模式 (主开关断/合)。
再进入后，用程序选择轮跳过 AF 0d 功能并继续做教入。
故障在任务表 A (故障出在定单处理)。
故障在任务表 B (故障出在定单处理)。
井道教入AF 10 将轿厢移动到底层以下如图示。
AF 11 EE 0A 感应器和脉冲发电机的 LED 必须发光LK 感应器A 列 LED 12LN 感应器A 列 LED 16脉冲发电机 B 列 LED 8 (闪烁，例如轿厢用手轮移动时)按动按钮将显示如下：断开应急电动运行开关并按动按钮。
诊断仪使用 Final revision on November 26, 2020I型诊断仪用 I 型诊断仪总共可以查询或处理 16 种功能。
各项具体的功能可以用（ +，-）按键选定。
被选定用（ENT）确认，功能就会出现在七段数字显示屏上 ( 闪烁显示)。
所有各项功能将在以下各页说明：TCI/TCM 1) 功能功能号 0100 至 14002) 教入简介功能号 15003) 教入功能号 15004) 存储地址功能号 0000F2/F3 5) 门机功能号 0100, 1400, 1500LSM1 6) 称重装置功能号 1300, 1400, 1500________________________________________________________________1) 当七段显示屏闪烁时，上图侧面所示功能将由 A 列及 B 列发光二极管指示出来。
2) IS ... 检修运行RS ... 应急电动运行用於TCI 及 TCM的诊断仪当 TCI 采用从 3 版起的工作程序时，或者当 TCM 采用从 V1 版起的工作程使用方法将 I 型诊断仪插入 CPU，必定出现功能显示 (闪烁)。
用程序选择轮选定所需的功能。
只有当七段显示屏闪烁时，才可能从一种功能转换到另一种功能。
要退出所选功能，可将程序选择轮转动一挡，再按下起 / 停钮 > 2 秒。
要从教入功能退出时，可以通过 AF 00 或者将主开关断开再接通。
下述的关於 I 型诊断仪的解释和功能说明适用於所有的从版起的工作程序。
适用的工作程序列於从 26 页开始的关於功能 14 00 的说明中。
功能01 00显示故障堆栈1) 用程序选择轮选择功能 01 00。
2) 按起 / 停纽；最後发生的故障的代码就显示在七段显示屏上。
3) 再继续按起 / 停纽，就依次显示倒数第二次、第三次 ... 等等故障的代码。
4) 要退出此项功能，可将程序选择轮再转一挡并持续按下按钮超过 2 秒。
I型诊断仪I型诊断仪七段数字功能显示1)七段数字显示屏起 / 停按钮(闪烁)脉冲 27 LN 感应器26 运行：IS/RS 2)25 IS 上行SR 模块检查回应 24 IS 下行程序选择轮安全回路 23 LK 感应器2221 W/W1 接触器20 VO/VU 接触器用 I 型诊断仪总共可以查询或处理 16 种功能。
各项具体的功能可以用程序选择轮来选定。
被选定的功能就会出现在七段数字显示屏上 ( 闪烁显示)。
所有各项功能将在以下各页说明：TCI/TCM 1) 功能功能号 0100 至 14002) 教入简介功能号 15003) 教入功能号 15004) 存储地址功能号 0000F2/F3 5) 门机功能号 0100, 1400, 1500LSM1 6) 称重装置功能号 1300, 1400, 1500________________________________________________________________1) 当七段显示屏闪烁时，上图侧面所示功能将由 A 列及 B 列发光二极管指示出来。
2) IS ... 检修运行RS ... 应急电动运行用於TCI 及 TCM的诊断仪当 TCI 采用从 04.86/3 版起的工作程序时，或者当 TCM 采用从 V1 版起的工作程序时可选择的功能 (有效程序版本表自 26 页起)。
使用方法•将 I 型诊断仪插入 CPU，必定出现功能显示 (闪烁)。
用程序选择轮选定所需的功能。
•只有当七段显示屏闪烁时，才可能从一种功能转换到另一种功能。
•要退出所选功能，可将程序选择轮转动一挡，再按下起 / 停钮 > 2 秒。
•要从教入功能退出时，可以通过 AF 00 或者将主开关断开再接通。
•下述的关於 I 型诊断仪的解释和功能说明适用於所有的从 04.86.3 版起的工作程序。
适用的工作程序列於从 26 页开始的关於功能 14 00 的说明中。
功能01 00显示故障堆栈截至01.961) 用程序选择轮选择功能01 00。
I 型 诊 断 仪七 段 数 字 显 示 屏起 / 停 按 钮 (闪 烁)脉 冲 感 应 器行：IS/RS 2)上 行 SR 模 块 检 查 回 应 下 行序 选 择 轮 安 全 回 路 感 应 器井道 轿厢 接 厅门 接 触 器用 I 型 诊 断 道地地仪 总 共 可 以 查 询 或 处 理 16 种 功 能。
各 项 具 体 的 功 能 可 以 用 程 序 选 择 轮 来 选 定。
被 选 定 的 功 能 就 会 出 现 在 七 段 数 字 显 示 屏 上 ( 闪 烁 显 示)。
所 有 各 项 功 能 将 在 以 下 各 页 说 明：TCI/TCM 1) 功 能 功 能 号 0100 至 14002) 教 入 简 介 功 能 号 1500 3) 教 入 功 能 号 15004) 存 储 地 址功 能 号 0000F2/F35) 门 机功 能 号 0100, 1400, 1500LSM1 6) 称 重 装 置功 能 号 1300, 1400, 1500________________________________________________________________1) 当 七 段 显 示 屏 闪 烁 时， 上 图 侧 面 所 示 功 能 将 由 A 列 及 B 列 发 光 二 极 管 指 示 出 来。
2) IS ... 检 修 运 行 RS ... 应 急 电 动 运 行 用 於 TCI 及 TCM 的 诊 断 仪当 TCI 采 用 从 04.86/3 版 起 的 工 作 程 序 时， 或 者 当 TCM 采 用 从 V1 版 起 的 工 作 程序 时 可 选 择 的 功 能 (有 效 程 序 版 本 表 自 26 页 起)。
EK HK TK KT功能01 00显示故障堆栈XX：楼层NN ：楼层定义ZZ ：标志位置YY：未定标号_____________________________________5) 根据有关的功能不同，复位既可以指紧急停梯随之以校正运行，也可以指电梯设备停止。

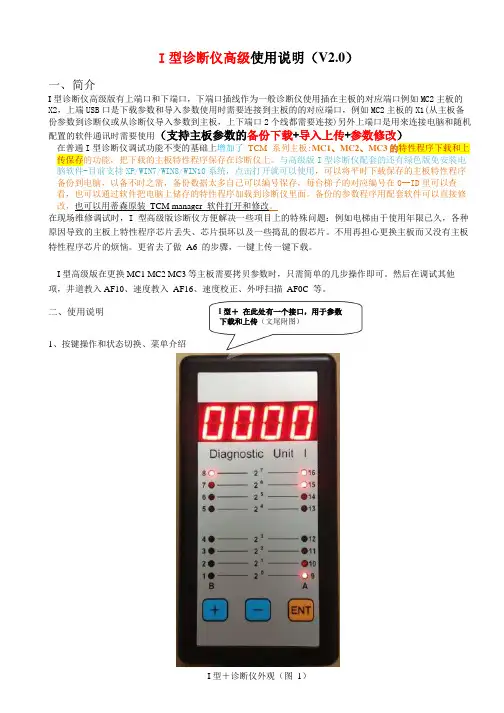

I型诊断仪高级使用说明（V2.0）一、简介I 型诊断仪高级版有上端口和下端口，下端口插线作为一般诊断仪使用插在主板的对应端口例如MC2主板的X2，上端USB口是下载参数和导入参数使用时需要连接到主板的的对应端口，例如MC2主板的X1(从主板备份参数到诊断仪或从诊断仪导入参数到主板，上下端口2个线都需要连接)另外上端口是用来连接电脑和随机配置的软件通讯时需要使用（支持主板参数的备份下载+导入上传+参数修改）在普通I型诊断仪调试功能不变的基础上增加了TCM系列主板:MC1、MC2、MC3的特性程序下载和上传保存的功能，把下载的主板特性程序保存在诊断仪上。
与高级版I型诊断仪配套的还有绿色版免安装电脑软件-目前支持XP/WIN7/WIN8/WIN10系统，点击打开就可以使用，可以将平时下载保存的主板特性程序备份到电脑，以备不时之需，备份数据太多自己可以编号保存，每台梯子的对应编号在0--ID里可以查看，也可以通过软件把电脑上储存的特性程序加载到诊断仪里面。
备份的参数程序用配套软件可以直接修改，也可以用蒂森原装TCM manager软件打开和修改。
在现场维修调试时，I型高级版诊断仪方便解决一些项目上的特殊问题：例如电梯由于使用年限已久，各种原因导致的主板上特性程序芯片丢失、芯片损坏以及一些捣乱的假芯片。
不用再担心更换主板而又没有主板特性程序芯片的烦恼。
更省去了做A6的步骤，一键上传一键下载。
I 型高级版在更换 MC1 MC2 MC3等主板需要拷贝参数时，只需简单的几步操作即可。
然后在调试其他项，井道教入 AF10、速度教入AF16、速度校正、外呼扫描AF0C等。
二、使用说明I 型＋在此处有一个接口，用于参数下载和上传（文尾附图）1、按键操作和状态切换、菜单介绍I型＋诊断仪外观（图1）第1 页共 7 页图2插上诊断仪，需要进行参数拷贝与上传时，同时按住‘＋’‘—’键，直到第一位数码管右下角红灯点亮后松手，诊断仪会切换到参数拷贝界面。
I 型 诊 断 仪七 段 数 字 显 示 屏起 / 停 按 钮 (闪 烁)脉 冲 感 应 器行：IS/RS 2)上 行 SR 模 块 检 查 回 应 下 行序 选 择 轮 安 全 回 路 感 应 器井道 轿厢 接 厅门 接 触 器用 I 型 诊 断 道地地仪 总 共 可 以 查 询 或 处 理 16 种 功 能。
各 项 具 体 的 功 能 可 以 用 程 序 选 择 轮 来 选 定。
被 选 定 的 功 能 就 会 出 现 在 七 段 数 字 显 示 屏 上 ( 闪 烁 显 示)。
所 有 各 项 功 能 将 在 以 下 各 页 说 明：TCI/TCM 1) 功 能 功 能 号 0100 至 14002) 教 入 简 介 功 能 号 1500 3) 教 入 功 能 号 15004) 存 储 地 址功 能 号 0000F2/F35) 门 机功 能 号 0100, 1400, 1500LSM1 6) 称 重 装 置功 能 号 1300, 1400, 1500________________________________________________________________1) 当 七 段 显 示 屏 闪 烁 时， 上 图 侧 面 所 示 功 能 将 由 A 列 及 B 列 发 光 二 极 管 指 示 出 来。
2) IS ... 检 修 运 行 RS ... 应 急 电 动 运 行 用 於 TCI 及 TCM 的 诊 断 仪当 TCI 采 用 从 04.86/3 版 起 的 工 作 程 序 时， 或 者 当 TCM 采 用 从 V1 版 起 的 工 作 程序 时 可 选 择 的 功 能 (有 效 程 序 版 本 表 自 26 页 起)。
EK HK TK KT功能01 00显示故障堆栈XX：楼层NN ：楼层定义ZZ ：标志位置YY：未定标号_____________________________________5) 根据有关的功能不同，复位既可以指紧急停梯随之以校正运行，也可以指电梯设备停止。
原文（英文）译文（中文） I 型诊断仪当I 型诊断仪没有进入15AF 功能时，LK 和LN 感应器被井道码板遮挡时，诊断仪上的LK 和LN 相应的发光二极管闪烁。
当I 型诊断仪进入15AF 功能时，LK 和LN 感应器被井道码板遮挡时，诊断仪上的LK 和LN 相应的发光二极管不闪烁，并且在功能15AF 里这两个LED 的配位也互相对换（见MA13，类型 6510，顺序号046）。
用诊断仪I 总共可查询或处理16项功能。
用户可以通过程序选择旋钮选定各项功能。
选定的功能出现在七段数字显示屏上（闪烁显示）。
使用方法z将诊断仪I 插入相关的印刷电路板（CPU ，门控制，LMS1等等）。
显示屏显示某项功能(闪烁)。
用户可调节程序选择旋钮，选择需要的功能。
z 只有在显示屏闪烁的情况下, 才能从一个功能转换到另一个功能。
z 退出选定功能：将程序选择旋钮旋转一档，然后按启动/停止键>2秒。
z 用户可通过AF00（dF00，bF00）或者将主开关切断再接通，退出教入功能。
z本书中对诊断仪I 的阐述或功能描述适用于04.86.3 版起的所有工作程序。
TCI/TCM 电梯控制系统的现行工作程序将在紧急信息栏中公布。
诊断仪I 的所有功能将在以下章节中分别作详细介绍。
1）当 七 段 显 示 屏 闪 烁 时， 上 图 侧 面 所 示 功 能 将 由 A 列 及 B 列 发 光 二 极 管 指 示 出来。
2）IS ... 检修运行 RS ... 应急电动运行。
7段数字显示屏（闪烁1）旋转脉冲SR 模块反馈 安全回路EKHK TK KT起动/停止按键LK 传感器 运行：IS/RS 2 IS 上行 IS 下行程序选择旋钮 LN 传感器W/W1接触器 WO/WU 接触器原文（英文）译文（中文） 诊断仪I （适用于电梯控制系统TCI 和TCM ）当TCI 采用04.86/3版起的工作程序， TCM 采用MC ，MC1，MC2，MC3控制系统时，以下功能可供选择。
概述负载称重装置 "LMS1"微处理器辅助的 "LMS1" 型负载称重装置取代了 "LMS" 型并作为备件。
电源：24 VDC.安装I 型诊断仪 功能教入 - 概述 功能 00 00 - 12 00按动按钮后将显示功能 15 00 (教入).功能 13 00 - 重量等级输出显示重量等级输出。
诊断仪上的 LED 1 至 5 对应于重量等级输出 P1 至 P5。
按按钮退出此项功能。
功能 14 00 - 轿厢负载显示当前轿厢负载。
以 kg 或者以 % 额定负载显示。
在未做教入之前总是 显示 0000。
按按钮退出此项功能。
功能 15 00 - 教入所有各项对 "LMS1" 负载称重装置的设定都用功能 15 00 做。
所有各项教 入功能－上行及下行－都可以用程序选择轮来选择。
如果它被转出代码的最高值，就会自动地再回到最低值，反之亦然。
当完成一项输入之后，将会显示 FE FE 信息 (完成信息)。
要退出此项功能时，既可以用代码 bF Ab (不存储修改值而终止)，也可用代码 bF 00(存储修改值而终止)，或按按钮.设定步骤：只有当七段数字显示闪烁时，才能进入教入模式。
通过 CAN 总线操作：将 CAN 总线插入 X4 插口。
如果 "LMS1" 负载称重装置是总线系统的末端 数据站时，用跨接点 J3 将匹配电阻接入。
如果连接正确无误，则 LED + 5V 将发光。
进入教入模式 15 00 15 dF插入诊断仪，用程序选择轮选择并按按钮。
按按钮并反时针转动程序选择轮。
起 草: MAZ 发 行修 改: 第 一 版 WDA4:LMS1.D 第 1 页发 行 部 门: MAZ 日 期: 05.97 中 文 版 翻 译: 赵 孔 皆CAN 总线轿厢负载显示所用感应器特性显示作用距离重量以 kg 计感应器调整及作用距离感应器定标内插点删除内插点bF 01bF 02FE FEbF 03bF 04bF 05dF 07*bF 08FE FEbF 09bF 0AFE FEbF 0bbF 0CbF 0EbF 0FFE FEbF 10bF 11按按钮：显示 CAN 总线连接。
蒂森主板更换流程（用I型诊断仪操作）主板更换流程（用I型诊断仪操作）1. 在机房把电梯检修速度运行到最底层，蹲上缓冲器→把104到120（底坑安全回路）用封线封上。
2. 拆下坏板，安装上新主板。
（芯片要安装好）。
3. A6(主板激活)：1500→确认（显示15AF）→上推轮到（显示15A6）→确认（显示A6FF）→下推轮到（显示A6Ad）→确认等待（显示A600）→确认（就是退出）。
4. A6Od（置入隐设置）：1500→确认（显示15AF）→上推轮到（显示15A6）→确认（显示A6FF）→下推轮到（显示A6Od）→待（显示A6Fd）确认→待（显示A6EA）→下推轮到（显示A600）→确认（就是退出）。
5. OC1500→确认（显示15AF）→确认（显示AFFF）→上推轮到（显示AFOC）→确认等待。
→ 显示AF10表示OC通过。
→ 显示OAXX表示OC没有通过，XX表示某层：（数值是从最底层算起，注：只要有平层区的楼层就算一层，不管是不是停靠楼层。
）（如：保利花园地下一层有门区，但不是停靠楼层，也算一层）6. AF10(井道教入)：1500→确认（显示15AF）→确认（显示AFFF）→上推轮到（显示AF10）→确认待（显示AF11）→把检修搬到正常位置→确认（这时电梯开始运行，等待电梯运行到最顶层停止时，取掉封线）。
7. AF16(速度教入):把电梯检修运行到非端站位置→1500→确认（显示15AF）→确认（显示AFFF）→上推轮到（显示AF16）→确认→把检修搬到正常位置→确认（这时电梯开始运行，等待电梯停止运行时，退出）。
8. AF26.AF29的更改：(500)AF26：1500 → 按确认显示15AF → 按确认显示AFFF → 上推轮到AF27 → 按确认显示0350（闪动）→ 把这个数值改成为0400（更改方法，注：待第一位0闪动到0时按确认，待第二位3闪动到5时按确认，待第三位5到0时按确认，待第四位0到0时按确认）→ 按确认。

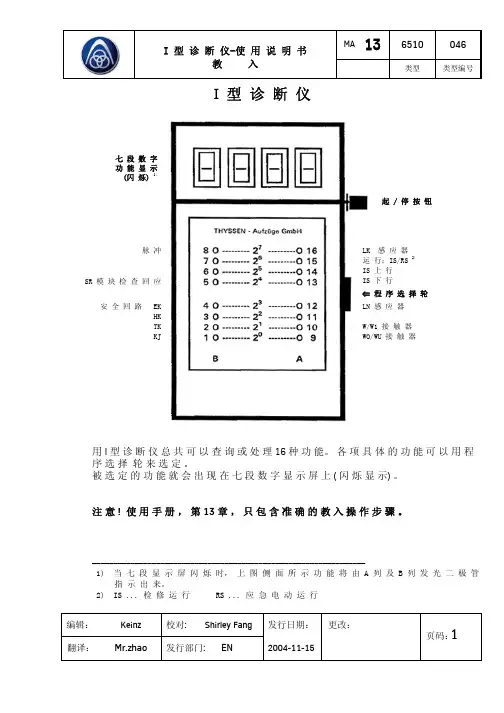

蒂森电梯诊断仪I操作说明- 功能-MA136510046I 型诊断仪7 段数字显示屏起动/停止按键（闪烁1）旋转脉冲LK 传感器运行：IS/RS2IS 上行SR 模块反馈IS 下行程序选择旋钮安全回路EK LN 传感器HKTK W/W1 接触器KT WO/WU 接触器当I 型诊断仪没有进入15AF 功能时，LK 和LN 感应器被井道码板遮挡时，诊断仪上的LK和LN 相应的发光二极管闪烁。
当I 型诊断仪进入15AF 功能时，LK 和LN 感应器被井道码板遮挡时，诊断仪上的LK和LN相应的发光二极管不闪烁，并且在功能15AF里这两个LED的配位也互相对换（见MA13，类型6510，顺序号046）。
用诊断仪I总共可查询或处理16项功能。
用户可以通过程序选择旋钮选定各项功能。
选定的功能出现在七段数字显示屏上（闪烁显示）。
使用方法将诊断仪I插入相关的印刷电路板（CPU，门控制，LMS1等等）。
显示屏显示某项功能(闪烁)。
用户可调节程序选择旋钮，选择需要的功能。
只有在显示屏闪烁的情况下,才能从一个功能转换到另一个功能。
退出选定功能：将程序选择旋钮旋转一档，然后按启动/停止键>2秒。
用户可通过AF00（dF00，bF00）或者将主开关切断再接通，退出教入功能。
本书中对诊断仪I的阐述或功能描述适用于04.86.3版起的所有工作程序。
TCI/TCM 电梯控制系统的现行工作程序将在紧急信息栏中公布。
诊断仪I的所有功能将在以下章节中分别作详细介绍。
1）当七段显示屏闪烁时，上图侧面所示功能将由 A 列及 B 列发光二极管指示出来。
2）IS ...检修运行RS ...应急电动运行。
原文（英文）译文（中文）诊断仪I操作说明- 功能-MA136510046诊断仪I（适用于电梯控制系统TCI和TCM）当TCI采用04.86/3版起的工作程序，TCM采用MC，MC1，MC2，MC3控制系统时，以下功能可供选择。
功能界面功能名称描述页数01 00故障堆栈读出故障堆栈及事件堆栈F01 1-3402 00显示订单号06.88/6 版起的工作程序可实现此功能F02 103 00显示轿厢位置轿厢位置显示在7段显示器上；LED无意义F03 104 00运行阶段显示屏和LED显示当前的运行阶段F04 1-205 00存储器地址 A 列及B 列LED 显示重要的存储器地址（轿厢）F051-2006 00门锁装置（TCI）主门：A列及B列LED显示F06 LMS2（TCM）LMS2 教入107 00门锁装置（TCI）后门：A列及B列LED显示F07 CPI 参数（TCM）显示CPI控制器参数（仅限TCM）1-308 00轿厢召唤对主门一侧楼层发轿厢召唤F08109 00厅门召唤发下行召唤(TU) -主门侧F09 110 00厅门召唤发上行召唤(TU) -主门侧F10 111 00轿厢召唤对后门一侧楼层发轿厢召唤F11112 00厅门召唤发下行召唤(TU) -后门侧F12 113 00厅门召唤发上行召唤(TU) -后门侧F13 114 00显示版本及标志位显示CPU工作程序版本及发行日期。
《LMS1电子板的教入操作》1. 作业前提：1）. 适用于LMS1工作程序更换/升级后2）. 新板的第一次运行2. 工具和器具的准备：1）. Diagnostic unit I型诊断仪2）. PDA和电脑不能进行LMS1调试3）. 相当于轿厢额定标称载重量110%的标准砝码或重物3. LMS1电子板教入操作步骤：1）. 准备——将电梯开到上端站的下一停站平层，并在确认轿厢内没有乘客后，将机房控制柜上的检修开关拨到“1”（检修状态）。
2）. LMS1电子板教入——将Diagnostic unit I型诊断仪插入LMS1电子板，地址选择为1500（闪烁），按下Diagnostic unit I型诊断仪侧边的选择按钮，这时Diagnostic unit I型诊断仪显示持续为“15bF”，再次按选择按钮直到Diagnostic unit I型诊断仪显示“bFFF”。
a. 向上推动拨轮直到Diagnostic unit I型诊断仪显示表一中“显示”例所显示的地址，按下选择按钮后，会显示相应的数据，其含义请参照表一中右侧的“说明”例中的内容，再次按下Diagnostic unit I型诊断仪侧边的选择按钮，Diagnostic unit I型诊断仪将会显示表一中相应的“修改”例的地址。
如果不需要修改“说明”的参数，请继续向上或向下推动拨轮，将跳过相应的“修改”地址，显示下一个表一中“显示”例所显示的地址。
b. 如果需要修改其中参数，请按下Diagnostic unit I型诊断仪侧边的选择按钮并结合参照表一中右侧的“说明”例中的内容进行参数选择或修改后Diagnostic unit I型诊断仪将会自动显示完成提示“FEFE”，请按下Diagnostic unit I型诊断仪侧边的选择按钮，Diagnostic unit I型诊断仪将会自动显示下一行表一中“显示”例所显示的地址。
3）. 所有参数检查/设定完成后，请向下拨动拨轮直到Diagnostic unit I型诊断仪显示退回到“bF00”或“bFFF”。
I型诊断仪I 型 诊 断 仪七 段 数 字 显 示 屏起 / 停 按 钮 (闪 烁) 脉 冲 感 应 器运 行：IS/RS 2)上 行 SR 模 块 检 查 回 应 下 行程 序 选 择 轮 安 全 回 路 感 应 器接 触 器接 触 器用I 型诊断仪总共可以查询或处理16种功能。
各项具体的功能可以用程序选择轮来选定。
被选定的功能就会出现在七段数字显示屏上(闪烁显示)。
所有各项功能将在以下各页说明： TCI/TCM 1) 功 能 功 能 号 0100 至 1400 2) 教 入 简 介 功 能 号 1500 3) 教 入 功 能 号 1500 4) 存 储 地 址 功 能 号 0000 F2/F3 5) 门 机 功 能 号 0100, 1400, 1500 LSM1 6) 称 重 装 置 功 能 号 1300, 1400, 1500 ________________________________________________________________1) 当七段显示屏闪烁时，上图侧面所示功能将由A 列及B 列发光二极管指示出来。
2) IS ... 检修运行RS ... 应急电动运行用於TCI 及TCM 的诊断仪当TCI 采用从04.86/3版起的工作程序时，或者当TCM 采用从V1版起的工作程序时可选择的功能 (有效程序版本表自26页起)。
EK HKTK KT使用方法•将 I 型诊断仪插入 CPU，必定出现功能显示 (闪烁)。
用程序选择轮选定所需的功能。
•只有当七段显示屏闪烁时，才可能从一种功能转换到另一种功能。
•要退出所选功能，可将程序选择轮转动一挡，再按下起 / 停钮 > 2 秒。
• 要 从 教 入 功 能 退 出 时，可 以 通 过 AF 00 或 者 将 主 开 关 断 开 再 接 通。
• 下 述 的 关 於 I 型 诊 断 仪 的 解 释 和 功 能 说 明 适 用 於 所 有 的 从 04.86.3 版 起 的 工 作 程 序。
适 用 的 工 作 程 序 列 於 从 26 页 开 始 的 关 於 功 能 14 00 的 说 明 中。
功 能 01 00 显 示 故 障 堆 栈截 至 01.961) 用 程 序 选 择 轮 选 择 功 能 01 00。
2) 按 起 / 停 纽；最 後 发 生 的 故 障 的 代 码 就 显 示 在 七 段 显 示 屏 上。
3) 再 继 续 按 起 / 停 纽，就 依 次 显 示 倒 数 第 二 次、 第 三 次 ... 等 等 故 障 的 代 码。
4) 要 退 出 此 项 功 能， 可 将 程 序 选 择 轮 再 转 一 挡 并 持 续 按 下 按 钮 超 过 2 秒。
5)需 要 时， 可 设 置 标 志 (见 功 能 14 00)。
例 如：故 障 码 解 释 权 WAA 任 务 特 性 故 障 信 息 N 紧 急 停 梯 XX 楼 层 S停 止 YY 未 定 义M 自 发 信 息 NN 解 释 见 各 页B电 梯 被 锁 定ZZ 标 志 编 号 ..B 运 行 阶 段 含 义： 故 障 频 度：1 度 - 不 频 繁 发 生 故 障 代 码10 度 - 频 繁 发 生_______________________________________________3) 自TCI 工作程序V27 / 09.96 版及TCM 工作程序V1 版起。
_____________________________________4) 可以用 MZ1 板上 6S1 开关或 MZ1 板上 S6 开关抑制。
5) 根据有关的功能不同，复位既可以指紧急停梯随之以校正运行，也可以指电梯设备停止。
5) 根据有关的功能不同，复位既可以指紧急停梯随之以校正运行，也可以指电梯设备停止。
_______________________________________________________6) 通过教入模式 AF 0d 功能 SR 模块能被屏蔽掉。
提前开门及开门再平层都不能实现。
__________________________7) 自 03.89/7 版工作程序起的故障－现已不再使用。
8) 自 02.87/4 版工作程序起不会再发生 35 00 故障，自 06.95/25 版工作程序起不会再发生 36 00 故障。
9) 通过教入模式 AF 0d 功能 SR 模块能被屏蔽掉。
提前开门及开门再平层都不能实现。
_____________________10) 如果没有另外在电梯特性程序中编入时， 0C 04 至 0C 0C 也导致 S (停梯)。
*) 译注：似应为第 4 部分。
_________________________11) 如 65 00 至 74 00 故障发生超过三次，将随之以 4F 00 故障。
这导致自发信息并停梯。
现有的故障代码的解释04 NN ZSE 磁开关的查询NN 用十六进制数表示，在发生故障时，它指示已经动作的 ZSE 开关号码 (除轿厢位置的 ZSE 开关外，不会有其他开关动作)。
04 00 用于 ZSE 25 至 ZSE 3104 00 用于 ZSE 17 至 ZSE 2404 00 用于 ZSE 9 至 ZSE 1604 00 用于 ZSE 1 至 ZSE 8例如：0 4 0 C十六进制数 0 C二进制数 0 0 0 0 1 1 0 0被指定的 ZSE 开关 8 7 6 5 4 3 2 1这个例子表示，ZSE 开关 ZSE3 和 ZSE4 (在三层和四层处) 已经动作。
(参见第 4部分第 2 页，十六进制码)。
06 00门锁不上(自08.91/9版工作程序以后)在门三次试锁不成功之后，电梯将退出运行15 分钟。
这段时间到了之后，将开始新的锁门尝试。
门型－铰链门：在这15 分钟内，当打开厅门(TK 开路) 并再次关闭后(TK 接通)，也会做新的锁门尝试。
门型D4 (带机械锁门装置)：一旦控制器接收到门锁触点RK 接通信号，在这15 分钟内能开始锁门尝试。
09 NN 轿厢锁定在楼层处 > 4分钟。
例如：LED 信号名称 (LED 显示在诊断仪 A 列)KKDLSDKK 正常LS 正常TSUDTSODTSUTSO 已动作对各个 LED 及信号名称，见 I 型诊断仪使用说明书，功能 05 00, 0d 列 (从 21 页开始，预定义的存储地址的显示)。
19 NN 检测不出门区例如：VRA5ATOTUFLFSFOFU在停梯阶段 (电梯静止时)，CPU 识别出，从楼层码板计算得出的门区已经被落在了后面。
对各个 LED 及信号名称，见 I 型诊断仪使用说明书，功能 05 00, 05 列 (从 21 页开始，预定义的存储地址的显示)。
1d NN紧急停梯(运行方向错误)运行接触器动作而且制动器打开时，无运行方向或者发生两个运行方向。
对各个 LED 及信号名称，见 I 型诊断仪使用说明书，功能 05 00, 05 列 (从 21 页开始，预定义的存储地址的显示)。
1E NN 减速不起作用－紧急停梯二进制码显示轿厢位置当到达有标记的端站楼层码板时会查询减速是否已经发生。
位置用 5 位二进制码 20至 25指示之。
例如：27IFO26IFU 已动作2524位置 (16 进制数转换为 2 进制数)23222120功能02 00显示定单号码 (自06.88/6版工作程序起)1) 用程序选择轮选择功能 02 00。
2) 按按钮：定单号码的头四位数将出现在七段数字显示屏上，同时 B 列的 LED 5 和 A 列的 LED 12 也会发光。
3) 用程序选择轮将定单号码左移直到第二组四位数出现，B 列的 LED 3 和 A 列的LED 10 也会发光。
4) 操作程序选择轮将定单号码再向左移直到定单号码的最後四位数出现, B 列的 LED 1 会同时发光。
5) 退出：按下起/停按钮超过 2 秒。
例如：定单号码：27 70 06 42 10LED 5 12 3 10 1功能03 00楼层指示(十进数)1) 用程序选择轮选择功能 03 00。
2) 对应的轿厢位置将会以十进制数显示。
3) 退出：按下起/停按钮超过 2 秒。
功能04 00运行阶段1) 用程序选择轮选择功能 04 00 并且按起/停钮。

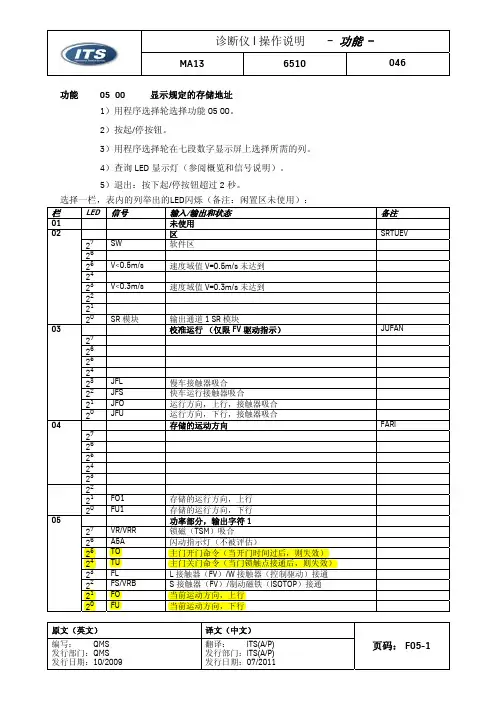

2) 七段数字显示屏将显示：功能05 00显示指定的存储地址1) 用程序选择轮选择功能 05 00。
2) 按起/停按钮。
3) 用程序选择轮在七段数字显示屏上选择所需的列。
4) 查询 LED 显示 (比见概览和信号说明)。
5) 退出：按下起/停按钮超过 2 秒。
12) 列12 目的楼层以二进制码显示 (= 下次停梯地点)18 运行阶段以二进制码显示1b 轿厢位置以二进制码显示1C 速度选择以二进制码显示 (仅用於 Isostop 16M 电梯驱动装置)。
显示指定的存储地址－信号标志见第20页表表中所列的 LED 将发光，如果：功能06 00查询各门锁触点－主门A 列和B 列的 LED 1 ... 16 指示门锁触点的开或闭。
如楼层总数超过 16，用按钮操作可以扩展至 17 至 31层。
例如：电梯设备具有 6 层操作步骤：1) 用程序选择轮选择功能 06 00。
2) LED 1, 2, 3, 4 和 6 亮 (5 不亮，因 5 楼是后门楼层)。
3) 例如，如果 LED 3 不亮，则 3 楼门锁触点没有闭合。
功能07 00查询各门锁触点－后门查询方法和功能 06 00 相似。
功能08 00发轿厢召唤－主门侧1) 用程序选择轮选择功能 08 00。
2) 短暂地按一下按钮－08 00 将出现在七段数字显示屏上。
3) 短暂地按一下按钮，根据楼层号不同，B 列的 LED 1 ... 8 和 A 列的 LED 9 (16)将顺序短暂地闪烁。
4) 一旦所需楼层的 LED 闪烁时，短暂地按动按钮即可设置一个或数个轿厢召唤。
轿厢操纵盘上的应答信号灯会同时亮起。
5) 要退出此项功能时，按下起/停按钮超过 2 秒。
功能09 00发厅门下行召唤－主门侧和功能 08 00 相同 (在短暂地按动按钮後会指示 00 09 等)。
功能10 00发厅门上行召唤－主门侧和功能 08 00 相同 (在短暂地按动按钮後会指示 00 0A 等)。
功能11 00发轿厢召唤－后门侧(选开门控制)和功能 08 00 相同 (在短暂地按动按钮後会指示 00 0b 等)。
功能12 00发厅门下行召唤－后门侧(选开门控制)和功能 08 00 相同 (在短暂地按动按钮後会指示 00 0C 等)。
功能13 00发厅门上行召唤－后门侧(选开门控制)和功能 08 00 相同 (在短暂地按动按钮後会指示 00 0C 等)。
