GB4706.1家用电器通用安全标准解析..

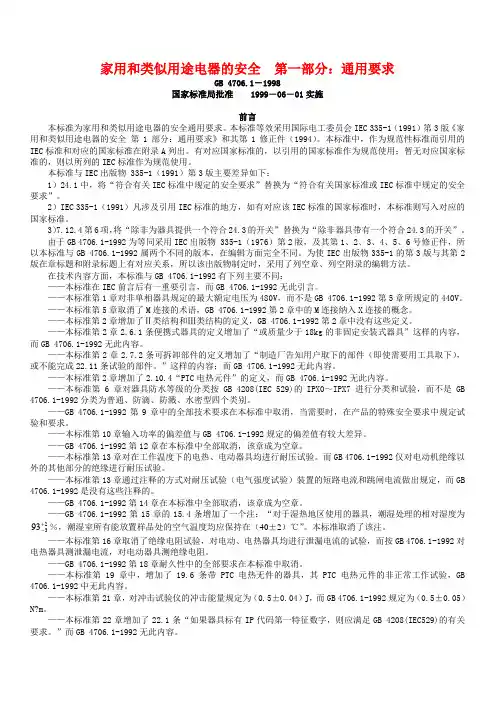

家用和类似用途电器的安全第一部分：通用要求GB 4706.1－1998国家标准局批准 1999－06－01实施前言本标准为家用和类似用途电器的安全通用要求。

本标准等效采用国际电工委员会IEC 335-1（1991）第3版《家用和类似用途电器的安全第1部分：通用要求》和其第1修正件（1994）。

本标准中，作为规范性标准而引用的IEC标准和对应的国家标准在附录A列出。

有对应国家标准的，以引用的国家标准作为规范使用；暂无对应国家标准的，则以所列的IEC标准作为规范使用。

本标准与IEC出版物335-1（1991）第3版主要差异如下：1）24.1中，将“符合有关IEC标准中规定的安全要求”替换为“符合有关国家标准或IEC标准中规定的安全要求”。

2）IEC 335-1（1991）凡涉及引用IEC标准的地方，如有对应该IEC标准的国家标准时，本标准则写入对应的国家标准。

3）7.12.4第6项，将“除非为器具提供一个符合24.3的开关”替换为“除非器具带有一个符合24.3的开关”。

由于GB 4706.1-1992为等同采用IEC出版物335-1（1976）第2版，及其第1、2、3、4、5、6号修正件，所以本标准与GB 4706.1-1992属两个不同的版本，在编辑方面完全不同。

为使IEC出版物335-1的第3版与其第2版在章标题和附录标题上有对应关系，所以该出版物制定时，采用了列空章、列空附录的编辑方法。

在技术内容方面，本标准与GB 4706.1-1992有下列主要不同：——本标准在IEC前言后有一重要引言，而GB 4706.1-1992无此引言。

——本标准第1章对非单相器具规定的最大额定电压为480V，而不是GB 4706.1-1992第5章所规定的440V。

——本标准第5章取消了M连接的术语，GB 4706.1-1992第2章中的M连接纳入X连接的概念。

——本标准第2章增加了Ⅱ类结构和Ⅲ类结构的定义，GB 4706.1-1992第2章中没有这些定义。

家用和类似用途电器的安全 第一部分：通用要求GB 4706.1－1998国家标准局批准 1999－06－01实施前言本标准为家用和类似用途电器的安全通用要求。

本标准等效采用国际电工委员会IEC 335-1（1991）第3版《家用和类似用途电器的安全 第1部分：通用要求》和其第1修正件（1994）。

本标准中，作为规范性标准而引用的IEC 标准和对应的国家标准在附录A 列出。

有对应国家标准的，以引用的国家标准作为规范使用；暂无对应国家标准的，则以所列的IEC 标准作为规范使用。

本标准与IEC 出版物 335-1（1991）第3版主要差异如下：1）24.1中，将“符合有关IEC 标准中规定的安全要求”替换为“符合有关国家标准或IEC 标准中规定的安全要求”。

2）IEC 335-1（1991）凡涉及引用IEC 标准的地方，如有对应该IEC 标准的国家标准时，本标准则写入对应的国家标准。

3）7.12.4第6项，将“除非为器具提供一个符合24.3的开关”替换为“除非器具带有一个符合24.3的开关”。

由于GB 4706.1-1992为等同采用IEC 出版物 335-1（1976）第2版，及其第1、2、3、4、5、6号修正件，所以本标准与GB 4706.1-1992属两个不同的版本，在编辑方面完全不同。

为使IEC 出版物335-1的第3版与其第2版在章标题和附录标题上有对应关系，所以该出版物制定时，采用了列空章、列空附录的编辑方法。

在技术内容方面，本标准与GB 4706.1-1992有下列主要不同：——本标准在IEC 前言后有一重要引言，而GB 4706.1-1992无此引言。

——本标准第1章对非单相器具规定的最大额定电压为480V ，而不是GB 4706.1-1992第5章所规定的440V 。

——本标准第5章取消了M 连接的术语，GB 4706.1-1992第2章中的M 连接纳入X 连接的概念。

——本标准第2章增加了Ⅱ类结构和Ⅲ类结构的定义，GB 4706.1-1992第2章中没有这些定义。

家用和类似用途电器的安全第一部分：通用要求GB 4706.1－1998国家标准局批准 1999－06－01实施前言本标准为家用和类似用途电器的安全通用要求。

本标准等效采用国际电工委员会IEC 335-1（1991）第3版《家用和类似用途电器的安全第1部分：通用要求》和其第1修正件（1994）。

本标准中，作为规范性标准而引用的IEC标准和对应的国家标准在附录A列出。

有对应国家标准的，以引用的国家标准作为规范使用；暂无对应国家标准的，则以所列的IEC标准作为规范使用。

本标准与IEC出版物335-1（1991）第3版主要差异如下：1）24.1中，将“符合有关IEC标准中规定的安全要求”替换为“符合有关国家标准或IEC标准中规定的安全要求”。

2）IEC 335-1（1991）凡涉及引用IEC标准的地方，如有对应该IEC标准的国家标准时，本标准则写入对应的国家标准。

3）7.12.4第6项，将“除非为器具提供一个符合24.3的开关”替换为“除非器具带有一个符合24.3的开关”。

由于GB 4706.1-1992为等同采用IEC出版物335-1（1976）第2版，及其第1、2、3、4、5、6号修正件，所以本标准与GB 4706.1-1992属两个不同的版本，在编辑方面完全不同。

为使IEC出版物335-1的第3版与其第2版在章标题和附录标题上有对应关系，所以该出版物制定时，采用了列空章、列空附录的编辑方法。

在技术内容方面，本标准与GB 4706.1-1992有下列主要不同：——本标准在IEC前言后有一重要引言，而GB 4706.1-1992无此引言。

——本标准第1章对非单相器具规定的最大额定电压为480V，而不是GB 4706.1-1992第5章所规定的440V。

——本标准第5章取消了M连接的术语，GB 4706.1-1992第2章中的M连接纳入X连接的概念。

——本标准第2章增加了Ⅱ类结构和Ⅲ类结构的定义，GB 4706.1-1992第2章中没有这些定义。

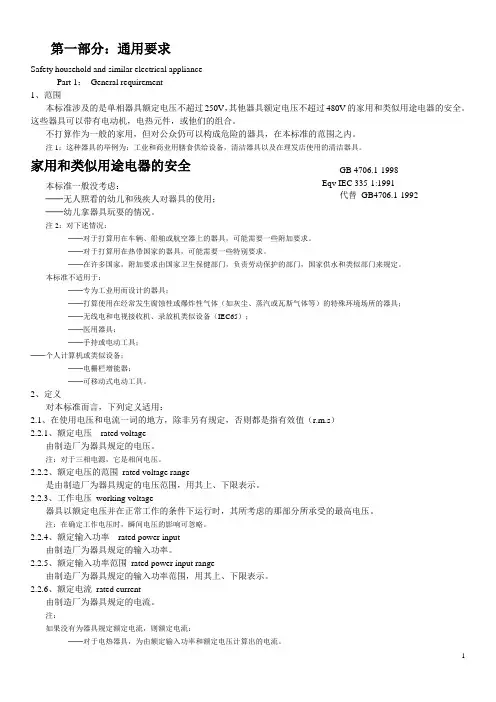

第一部分：通用要求Safety household and similar electrical appliancePart 1：General requirement1、范围本标准涉及的是单相器具额定电压不超过250V，其他器具额定电压不超过480V的家用和类似用途电器的安全。

这些器具可以带有电动机，电热元件，或他们的组合。

不打算作为一般的家用，但对公众仍可以构成危险的器具，在本标准的范围之内。

注1：这种器具的举例为：工业和商业用膳食供给设备，清洁器具以及在理发店使用的清洁器具。

就实际而言，本标准涉及到在住宅内和住宅周围所有人员遇到的而由器具所表现出来的共同危险。

本标准一般没考虑：──无人照看的幼儿和残疾人对器具的使用；──幼儿拿器具玩耍的情况。

注2：对下述情况：──对于打算用在车辆、船舶或航空器上的器具，可能需要一些附加要求。

──对于打算用在热带国家的器具，可能需要一些特别要求。

──在许多国家，附加要求由国家卫生保健部门，负责劳动保护的部门，国家供水和类似部门来规定。

本标准不适用于：──专为工业用而设计的器具；──打算使用在经常发生腐蚀性或爆炸性气体（如灰尘、蒸汽或瓦斯气体等）的特殊环境场所的器具；──无线电和电视接收机、录放机类似设备（IEC65）；──医用器具；──手持或电动工具；──个人计算机或类似设备；──电栅栏增能器；──可移动式电动工具。

2、定义对本标准而言，下列定义适用：2.1、在使用电压和电流一词的地方，除非另有规定，否则都是指有效值（r.m.s）2.2.1、额定电压rated voltage由制造厂为器具规定的电压。

注：对于三相电源，它是相间电压。

2.2.2、额定电压的范围rated voltage range是由制造厂为器具规定的电压范围，用其上、下限表示。

2.2.3、工作电压working voltage器具以额定电压并在正常工作的条件下运行时，其所考虑的那部分所承受的最高电压。

家用和类似用途电器的安全 第一部分：通用要求GB 4706.1－1998国家标准局批准 1999－06－01实施前言本标准为家用和类似用途电器的安全通用要求。

本标准等效采用国际电工委员会IEC 335-1（1991）第3版《家用和类似用途电器的安全 第1部分：通用要求》和其第1修正件（1994）。

本标准中，作为规范性标准而引用的IEC 标准和对应的国家标准在附录A 列出。

有对应国家标准的，以引用的国家标准作为规范使用；暂无对应国家标准的，则以所列的IEC 标准作为规范使用。

本标准与IEC 出版物 335-1（1991）第3版主要差异如下：1）24.1中，将“符合有关IEC 标准中规定的安全要求”替换为“符合有关国家标准或IEC 标准中规定的安全要求”。

2）IEC 335-1（1991）凡涉及引用IEC 标准的地方，如有对应该IEC 标准的国家标准时，本标准则写入对应的国家标准。

3）7.12.4第6项，将“除非为器具提供一个符合24.3的开关”替换为“除非器具带有一个符合24.3的开关”。

由于GB 4706.1-1992为等同采用IEC 出版物 335-1（1976）第2版，及其第1、2、3、4、5、6号修正件，所以本标准与GB 4706.1-1992属两个不同的版本，在编辑方面完全不同。

为使IEC 出版物335-1的第3版与其第2版在章标题和附录标题上有对应关系，所以该出版物制定时，采用了列空章、列空附录的编辑方法。

在技术内容方面，本标准与GB 4706.1-1992有下列主要不同：——本标准在IEC 前言后有一重要引言，而GB 4706.1-1992无此引言。

——本标准第1章对非单相器具规定的最大额定电压为480V ，而不是GB 4706.1-1992第5章所规定的440V 。

——本标准第5章取消了M 连接的术语，GB 4706.1-1992第2章中的M 连接纳入X 连接的概念。

——本标准第2章增加了Ⅱ类结构和Ⅲ类结构的定义，GB 4706.1-1992第2章中没有这些定义。

国标4706.1《家用和类似用途电器的安全第1部分：通用要求》新、旧版差异解析THE EXPLANATION OF BEING DIFFERENT FORM NATIONAL STANGARD GB4706.1 EDITION 4 TO EDITION 3《HOUSEHOLD AND SIMILAR ELECTRICAL APPLANCES SAFETY PART 1:GENERAL REQUIREMENTS》国家家用电器质量监督检验中心鲁建国一、概述《家用和类似用途电器的安全第1部分：通用要求》国家标准于2005年8月26日发布，将于2006年8月1日实施，该标准的实施将使我国家用电器安全标准达到与国际标准同步的水平，GB4706.1-2005等同采用IEC 60335-1：2004（Ed4.1）,该版本代替的GB4706.1 1998版（等同采用60335-1：1991）。

从时间上看我国家用电器采用国际标准的速度迅速加快，达到了与国际标准同步的水平，采标速度的加快使我国产品的技术进步速度迅速提高。

跨入21世纪，WTO、ISO、IEC、EU等国际标准化组织和美国、日本发达国家纷纷加强了标准化发展战略的研究，制定出标准化发展战略和相关政策。

这是由于在经济全球化的进程不断加快的今天，国际标准的地位和作用越来越重要，突出重点课题和重点领域是国外标准化发展战略的重点之一。

采标速度的加快是我国目前行业生产迅速发展的需要，是提高我国产品国际竞争力的需要。

二、4706.1 2005版与1998版的主要差异4706.1 2005版的变化很大，无论是编排上还是内容上的变化都有变化，除编排上的变化外内容上主要变化如下：1.第3章定义中增加了额定脉冲电压、危险性功能失效、功能性绝缘、保护特低电压电路、B级软件、C级软件的定义；2.第4章一般要求中去掉了注释；3.第5章试验的一般条件中增加了5.18条；4.第7章标志和说明中主要变化如下：①7.6条增加了灯、阅读和使用说明、注意、等电位、危险电压的符号标识；②增加7.12.6～7.12.8条；5.第13章工作温度下的泄漏电流和电气强度中表4试验电压值改变；6.第14章由空章增加为瞬态耐压；7.第16章泄漏电流和电气强度中表7试验电压值改变；8.第19章非正常工作中增加19.11.3～19.11.7条；9.第21章机械强度中增加21.2条；10.第22章结构中增加22.44～22.48条；11.第23章内部布线中增加23.10条；12.第24章元件中主要变化如下:①24.1.4条增加电压保持型非自复位热断路器、定时器、能量控制器的工作循环次数；②增加24.7条。

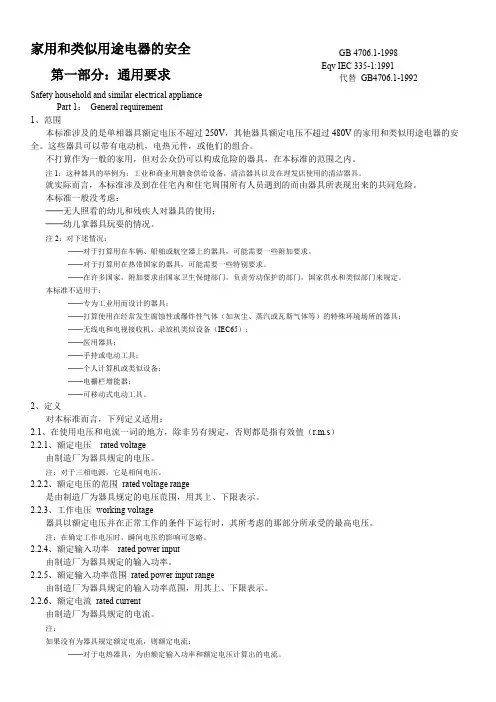

第一部分：通用要求Safety household and similar electrical appliancePart 1：General requirement1、范围本标准涉及的是单相器具额定电压不超过250V，其他器具额定电压不超过480V的家用和类似用途电器的安全。

这些器具可以带有电动机，电热元件，或他们的组合。

不打算作为一般的家用，但对公众仍可以构成危险的器具，在本标准的范围之内。

注1：这种器具的举例为：工业和商业用膳食供给设备，清洁器具以及在理发店使用的清洁器具。

本标准一般没考虑：──无人照看的幼儿和残疾人对器具的使用；──幼儿拿器具玩耍的情况。

注2：对下述情况：──对于打算用在车辆、船舶或航空器上的器具，可能需要一些附加要求。

──对于打算用在热带国家的器具，可能需要一些特别要求。

──在许多国家，附加要求由国家卫生保健部门，负责劳动保护的部门，国家供水和类似部门来规定。

本标准不适用于：──专为工业用而设计的器具；──打算使用在经常发生腐蚀性或爆炸性气体（如灰尘、蒸汽或瓦斯气体等）的特殊环境场所的器具；──无线电和电视接收机、录放机类似设备（IEC65）；──医用器具；──手持或电动工具；──个人计算机或类似设备；──电栅栏增能器；──可移动式电动工具。

2、定义对本标准而言，下列定义适用：2.1、在使用电压和电流一词的地方，除非另有规定，否则都是指有效值（r.m.s）2.2.1、额定电压rated voltage由制造厂为器具规定的电压。

注：对于三相电源，它是相间电压。

2.2.2、额定电压的范围rated voltage range是由制造厂为器具规定的电压范围，用其上、下限表示。

2.2.3、工作电压working voltage器具以额定电压并在正常工作的条件下运行时，其所考虑的那部分所承受的最高电压。

注：在确定工作电压时，瞬间电压的影响可忽略。

2.2.4、额定输入功率rated power input由制造厂为器具规定的输入功率。

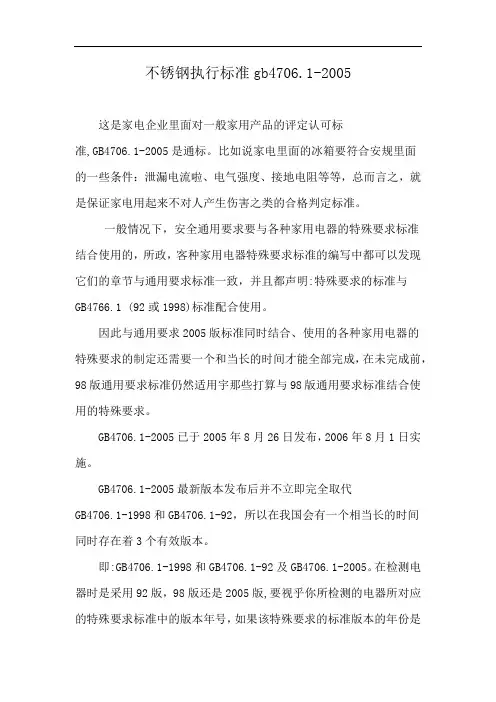

不锈钢执行标准gb4706.1-2005
这是家电企业里面对一般家用产品的评定认可标
准,GB4706.1-2005是通标。

比如说家电里面的冰箱要符合安规里面
的一些条件：泄漏电流啦、电气强度、接地电阻等等，总而言之，就是保证家电用起来不对人产生伤害之类的合格判定标准。

一般情况下，安全通用要求要与各种家用电器的特殊要求标准
结合使用的，所政，客种家用电器特殊要求标准的编写中都可以发现它们的章节与通用要求标准一致，并且都声明:特殊要求的标准与
GB4766.1 (92或1998)标准配合使用。

因此与通用要求2005版标准同时结合、使用的各种家用电器的
特殊要求的制定还需要一个和当长的时间才能全部完成，在未完成前，98版通用要求标准仍然适用宇那些打算与98版通用要求标准结合使用的特殊要求。

GB4706.1-2005已于2005年8月26日发布，2006年8月1日实施。

GB4706.1-2005最新版本发布后并不立即完全取代
GB4706.1-1998和GB4706.1-92，所以在我国会有一个相当长的时间
同时存在着3个有效版本。

即:GB4706.1-1998和GB4706.1-92及GB4706.1-2005。

在检测电器时是采用92版，98版还是2005版,要视乎你所检测的电器所对应的特殊要求标准中的版本年号，如果该特殊要求的标准版本的年份是
在98年以前，则采用通用要求92版;如果年份在98年以后，则采用通用要求98版，相互不能取代。

GB 4706.1-2005 培训讲义欢迎大家参加研讨会GB4706.1-2005《家用和类似用途电器的安全通用要求》标准简介内容提要••••家电标准GB4706系列简介如何学习标准 GB4706.1-2005内容简介GB4706.1-2005主要差异总结培训的方式 1.双向的交流 2.不需要死记硬背 3.入门引导式愿望•提高我们家电行业的整体水平•了解的，让我们共同探讨、交流，合作的空间很大。

•不了解的，头脑里能搭起一个框架，形成一个概念，为进一步熟悉安全标准，在今后工作中系统化，整体化认识打基础•对大家在以后的工作有一定的帮助•让大家成为朋友世界上的主要电器安全标准： IEC标准（国际电工委员会 CB成员国）: WD：Working Draft WG CD: Committee Draft CDV: Committee Draft for Vote FDIS: Final Draft International Standard Publication International StandardEN标准（欧盟） UL标准（美国）我国GB标准的的采标原则：等同采用新标准的总体印象GB4706.1 对应IEC 60335-1的各个时期的版本GB IECGB4706.1-84 GB4706.1-92 GB4706.1-1998IEC335-1:1976+A1-A6 （1977-1988）IEC603351:1991+A1：1994GB4706.1-2005IEC603351:2001+A1：2004•一般情况下，安全通用要求要与各种家用电器的特殊要求标准结合使用的，所以，各种家用电器特殊要求标准的编写中都可以发现它们的章节与通用要求标准一致，并且都声明：特殊要求的标准与GB4706.1（92或1998）标准配合使用。

•因此与通用要求2005版标准同时结合使用的各种家用电器的特殊要求的制定还需要一个相当长的时间才能全部完成，在未完成前，98版通用要求标准仍然适用于那些打算与98版通用要求标准结合使用的特殊要求• GB4706.1-2005已于2005年8月26日发布，2006年8月1日实施。

GB4706.1-2005家用电器插头放电标准要求及测试探讨摘要：本文介绍了GB4706.1-2005家用电器插头放电的标准要求，探讨了标准几个不够明确的问题，并分析了插头放电测试的过程和不合格判定。

关键词：家用电器、插头放电、示波器、探头1 引言带电子电路的家用电器往往在L、N线路间跨接X电容，这个X电容是用来抑制电磁干扰的。

当电器连接到电源时，电源给电容充电，电容的电量储存在电容中，当用户拔掉插头时，如果没有适当的泄放回路，人体接触插头插脚时，会引起触电的危险。

鉴于此，家用电器的国家标准GB4706.1引入了插头放电的考核要求。

GB4706.1-2005是现行有效的家用及类似用途电器国家标准，本文以此标准的插头放电要求进行分析。

2 标准要求标准22.5规定：打算通过一个插头来与电源连接的器具，其结构应能使其在正常使用中触碰该插头的插脚时，不会因有充过电的额定电容量不小于0.1uF的电容器而引起的电击危险。

试验方法是：器具以额定电压供电，然后将其任何一个开关置于“断开”位置，器具在电压峰值时从电源断开。

在断开后的1s时，用一个不会对测量值产生明显影响的仪器，测量插头各插脚间的电压。

此电压不应超过34V。

3 几个问题的探讨3.1 试验仅适用于带插头产品，不适用于插脚产品从家电通标的几个版本来看，其主语均为“打算通过一个插头来与电源连接的器具”。

从语义理解，插头放电的要求仅适用插头连接的产品，不适用于插脚产品。

为何对插脚产品不做该要求呢？因为插脚体积较大，插脚插片离插脚外壳边缘有一定距离，用户拔掉插脚1s后的可能性很低，标准认为用户拔掉插脚1s后能握住插脚不属于正常使用情况。

3.2 电容量是指等效电容，而不是仅指插头两端的电容标准对小于等于0.1uF的电容的电路进行豁免。

这个电容是指插头两端的电容还是等效电容呢，对于此问题，一直存在争议。

产品的电路中常常有这样一种情况，如图1某产品滤波电路所示，由电路原理可知，在断电放电的情况下，L 可视为短路，C1和C2并联，其结果已达到0.2uF，明显不能豁免。

家用和类似用途电器的安全 第一部分：通用要求GB 4706.1－1998国家标准局批准 1999－06－01实施前言本标准为家用和类似用途电器的安全通用要求。

本标准等效采用国际电工委员会IEC 335-1（1991）第3版《家用和类似用途电器的安全 第1部分：通用要求》和其第1修正件（1994）。

本标准中，作为规范性标准而引用的IEC 标准和对应的国家标准在附录A 列出。

有对应国家标准的，以引用的国家标准作为规范使用；暂无对应国家标准的，则以所列的IEC 标准作为规范使用。

本标准与IEC 出版物 335-1（1991）第3版主要差异如下：1）24.1中，将“符合有关IEC 标准中规定的安全要求”替换为“符合有关国家标准或IEC 标准中规定的安全要求”。

2）IEC 335-1（1991）凡涉及引用IEC 标准的地方，如有对应该IEC 标准的国家标准时，本标准则写入对应的国家标准。

3）7.12.4第6项，将“除非为器具提供一个符合24.3的开关”替换为“除非器具带有一个符合24.3的开关”。

由于GB 4706.1-1992为等同采用IEC 出版物 335-1（1976）第2版，及其第1、2、3、4、5、6号修正件，所以本标准与GB 4706.1-1992属两个不同的版本，在编辑方面完全不同。

为使IEC 出版物335-1的第3版与其第2版在章标题和附录标题上有对应关系，所以该出版物制定时，采用了列空章、列空附录的编辑方法。

在技术内容方面，本标准与GB 4706.1-1992有下列主要不同：——本标准在IEC 前言后有一重要引言，而GB 4706.1-1992无此引言。

——本标准第1章对非单相器具规定的最大额定电压为480V ，而不是GB 4706.1-1992第5章所规定的440V 。

——本标准第5章取消了M 连接的术语，GB 4706.1-1992第2章中的M 连接纳入X 连接的概念。

——本标准第2章增加了Ⅱ类结构和Ⅲ类结构的定义，GB 4706.1-1992第2章中没有这些定义。

GB4706.1标准19.11.3条款举例分析家用电器是人们生活中的重要組成部分，关系到人们日常的生活质量和生活水平，受到一些内部和外部因素的影响，使得家用电器会产生故障或安全隐患，影响家用电器的稳定运行，制约人们的生活质量提升，威胁人们健康和安全。

为此，家用电器产品需要重视安全检测，并结合GB4706.1标准19.11.3条款，强化家电的安全检测。

以下文章就展开探讨，结合家用电器产品的安全检测和实验室建设，采用举例的方式对GB4706.1标准19.11.3条款进行解读，旨在为相关人员提供参考，促使家电安规检测技术、实验室的建设和管理水平可以得到有效的提升，提高家电的安全系数，规避安全隐患的发生，发挥家电的功能性，推动人们的生活水平和生活质量的全面提升。

标签：家电安规检测技术；实验室体系建设；GB4706.1标准；19.11.3条款科学技术的不断进步与完善，人们对家电市场的要求不断变高，为了使得家电的性能和安全性满足人们的实际需求，家电生产企业更加重视家电生产的安全性和智能化。

在实际的家电设计和解读过程中，设计人员需要对GB4706.1标准19.11.3条款进行解读，此外，在进行家电的安规检测技术应用时，同样需要对GB4706.1标准19.11.3条款进行解读和分析，促使家电的检测质量可以满足标准的需求，规避安全隐患。

但是，如果对GB4706.1标准的解读不够完善，必然会对检测的结果和设计的结果造成影响，影响家电的有效使用。

为此，需要强化对GB4706.1标准19.11.3条款的解读，确保家电安全。

1 家电安规检测技术的相关概述家电安规检测是促使家电产品满足安全标准，其主要目的是减少家电使用过程中，对人员的伤害，提高安全系数，规避安全隐患。

家电安规检测技术主要是针对家电的不同部分，采取有效的检测方法，及时发现家电中的存在的安全隐患和故障，促使家电安全可以得到有效的保障。

1.1 保护电子电路的相关概述在实际的家电系统中，保护电子电路是家电的重要组成部分，是避免家电使用过程中出现危险和隐患的关键。
