长距离输气管道和城市输配气工程

长距离输气管道压力等级划分一、长距离输气管道概述长距离输气管道是指用于将天然气从气田或其他天然气产区输送到城市或其他用气单位的管道。

随着我国天然气消费市场的不断扩大，长距离输气管道在天然气供应链中发挥着越来越重要的作用。

长距离输气管道工程包括管道选线、管道设计、管道施工、管道运营等多个环节，其中压力等级划分是关键环节之一。

二、压力等级划分的重要性压力等级划分是根据天然气在管道中的压力变化，将输气管道划分为不同的压力级别。

合理的压力等级划分有助于确保管道运行的安全性、稳定性和经济性。

不合适的压力等级划分可能导致管道运行过程中出现泄漏、爆炸等安全隐患，或者增加运营成本。

三、长距离输气管道压力等级划分标准根据我国相关标准，长距离输气管道压力等级划分为以下几种：1.高压管道：设计压力大于或等于10MPa；2.中压管道：设计压力大于0.6MPa且小于10MPa；3.低压管道：设计压力大于或等于0.6MPa。

四、不同压力等级管道的应用场景1.高压管道：适用于气源距离较远、输气规模较大的场景，如跨省长输管道；2.中压管道：适用于气源距离较近、输气规模适中的场景，如区域性输气管道；3.低压管道：适用于气源距离较近、输气规模较小的场景，如城市燃气管道。

五、我国长距离输气管道压力等级划分实践我国在长距离输气管道压力等级划分方面积累了丰富的经验。

以西气东输、南气北调等大型天然气管道工程为例，项目团队在充分考虑气源、输气规模、地形地貌、管道材料等因素的基础上，合理划分了不同压力等级的管道，确保了管道的安全、稳定运行。

六、压力等级划分对管道运行的安全与经济性影响1.安全性：合理的压力等级划分有助于降低管道运行过程中的安全隐患，如泄漏、爆炸等；2.经济性：合适的压力等级划分可以降低管道投资、运行成本，提高输气效率。

七、未来发展趋势与挑战1.发展趋势：随着我国天然气消费的持续增长，长距离输气管道建设将不断加大，压力等级划分技术也将不断提高；2.挑战：在复杂地形地貌、环境条件下的压力等级划分，需要克服多种技术难题，确保管道安全、经济运行。

2020年一建市政课程1K415030 城市燃气管道工程施工1K415031 燃气管道的分类一、燃气分类主要有人工煤气（简称煤气）、天然气和液化石油气。

二、燃气管道分类（一）根据用途分类1．长距离输气管道其干管及支管的末端连接城市或大型工业企业，作为供应区气源点。

2．城市燃气管道(1)分配管道：在供气地区将燃气分配给工业企业用户、公共建筑用户和居民用户。

分配管道包括街区和庭院的分配管道。

（二）根据敷设方式分类(1)地下燃气管道:一般在城市中常采用地下敷设。

(2)架空燃气管道:在管道通过障碍时或在工厂区为了管理维修方便，采用架空敷设。

（三）根据输气压力分类(2)次高压燃气管道，应采用钢管；中压燃气管道，宜采用钢管或铸铁管。

低压地下燃气管道采用聚乙烯管材时，应符合有关标准的规定。

(4)中压B和中压A管道必须通过区域调压站、用户专用调压站才能给城市分配管网中的低压和中压管道供气一般由城市高压B燃气管道构成大城市输配管网系统的外环网。

高压B燃气管道也是给大城市供气的主动脉。

高压燃气必须通过调压站才能送入中压管道、高压储气罐以及工艺需要高压燃气的大型工厂企业。

(5)高压A输气管通常是贯穿省、地区或连接城市的长输管线，它有时构成了大型城市输配管网系统的外环网。

1K415032 燃气管道施工与安装要求一、工程基本规定(1)燃气管道对接安装引起的误差不得大于3°，否则应设置弯管，次高压燃气管道的弯管应考虑盲板力。

(2)管道与建筑物、构筑物、基础或相邻管道之间的水平和垂直净距2)无法满足上述安全距离时，应将管道设于管道沟或刚性套管的保护设施中，套管两端应用柔性密封材料封堵。

(3)管道埋设的最小覆土厚度地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求：埋设在车行道下时，不得小于0.9m；埋设在非车行道下时，不得小于0.6m；埋设在机动车不能到达地方时，不得小于0.3m；埋设在水田下时，不得小于0.8m。

燃气输配基础知识一．城市燃气系统的组成1.气源（气井、制气厂）2.输配系统3.用户二．城市燃气输配系统的构成（1）城市门站1.一个城市一个或几个2.可承担燃气分配、计划、调度及综合平衡（2）各种不同压力的燃气管道系统（管网）（3）燃气储配站（4）调压计量站/露天（南方）、区域调压室/室内（北方）（5）通讯及自动调度系统（SCADA）——紧急特殊情况下使用，保持持续供气三.系统构成原则1.宜标准化、系列化2.可分阶段实施3.便于维护和管理4.满足运行管理的安全性要求四．城市燃气管理的分类（1）按用途分1.长输管线（长距离输气管线）连接气源和城市之间的大型管线，一般具有距离长、管径大、压力高等特点2.城市燃气管道①输气管道：在供气地区之间专门输送燃气的大型主要管道②配气管道：在供气地区内将燃气分配给燃气用户的燃气管道③用户引入管：从室外配气管道到用户室内总阀之间的燃气联接转换管道④室内燃气管道：从用户室内总阀到各用户用具之间的燃气管道，包括：Ⅰ.立管：从用户室内总阀到建筑物顶层的垂直燃气管道Ⅱ.水平干管：连接室内各立管之间的水平管道Ⅲ.水平支管：由立管到燃具之间的水平管道（2）按敷设方式分类1.地下燃气管道（埋地管道）特点：美观、寿命长2.架空燃气管道特点：易腐蚀、方便管理与维修（3）按燃气压力分类1.按《城镇燃气设计规范》（GB50028-2006）标准规定四等七级1MPa=1000KPa高压：A级——2.5＜P≤4.0（MPa）B级——1.6＜P≤2.5（MPa）次高压：A级——0.8＜P≤1.6（MPa）B级——0.4＜P≤0.8（MPa）中压：A级——0.2＜P≤0.4（MPa）B级——0.01≤P≤0.2（MPa）低压：P＜0.01（MPa）2.各种燃气的额定使用压力人工燃气——1000Pa=1KPa天然气——2000Pa=2KPa液化石油气——3000Pa=3KPa（4）按管网的结构形式分类1.支状管网：投资省，可靠性差，是管网发展的初期产物2.环状管网：可靠性高，但投资也高，是管网发展的最终发展方向（5）按照管道材质分室外燃气管道的种类：1.铸铁管（球墨铸铁）：人工燃气，天然气不用2.钢管：主干管①无缝钢管：无焊缝、强度好、受力好、价格高、重要地方用。

浅析燃气输配与储运现状和发展摘要：近年来，我国对燃气资源的需求不断增加，燃气输配工作也越来越受到重视。

在市政基础设施建设日渐完备的背景下，这为城市燃气管网的建设提供了良好的基础。

从我国的城镇燃气源来看主要有三种，一是天然气，二是液化石油气，三是人工煤气。

随着城镇化进程的推进，我国很多城市开始了城镇燃气管网建设，然而城市燃气管网的安全问题一直是非常重要的一部分，所以必须对城镇燃气管网建设进行有效管理。

对此，本文首先分析了燃气工程发展现状与安全管理的重要性，其次探讨了燃气输配与储运技术，最后就燃气输配与储运发展进行研究，以供参考。

关键词：燃气；输配；储运；技术；前景引言基于市场经济的发展，对然气需求量不断增加，以此对其输配与储运提出了较高要求，以此来提高然气的输配与储运水平。

传统燃气输配与储运已经无法满足新时代发展需求，此时就需要结合实际来对燃气输配与储运中常见的问题进行分析，并在此基础上提出了有效的预防和解决对策，以此来提高燃气输配与储运效率。

1燃气工程发展现状与安全管理的重要性燃气能源的优点在于绿色环保，使用便捷，所以逐渐成为日常生活中的能源燃料，使用率不断增加。

不过燃气本身具有一定危险性，自身存在易燃易爆等特点，如果施工过程中没有保障管网质量，或存在疏漏，必然会成为安全隐患，在运营过程中造成安全事故。

因此，燃气工程必须要基于全局的角度展开建设，同时加强后续的运营管理，为燃气工程营造出安全生产环境，也是燃气工程必须要遵循的要求与原则。

2燃气输配与储运技术2.1长距离输配管道（1）长距离输气管道。

其存在长距离、大口径、高压力、投资大以及自动化程度高等特点，且需要设有首站、末站和中间站。

同时，还需要按照要求将分支管路设在然气管道末端，其能够与大企业或城市管网进行有效连接，以此来达到储气功能；（2）城市燃气管道。

其又可以分为室外和室内燃气管道两大类，并结合燃气需求可以将燃气分配给公共建筑、工业企业、居民用户；（3）企业燃气管道。

城镇燃气输配工程施工及验收规范一、简介城镇燃气输配工程是指利用长输管道把中央燃气供气系统或具有工业村燃气供气功能的工业炉窑提供的可燃气体物质进行输送和分配的工程。

工程完工后，通过输配中心的建设和管理，实现向居民室内供应可燃气体物质。

其中包括燃气输配设施联网、调压以及安全设施。

（一）燃气输配管道建设管道建设主要包括：高压燃气管道建设，中低压燃气管道建设，低压燃气调压站建设，居民小区燃气阀箱建设，穿墙套管的建设等；（二）燃气安全设施安装燃气安全设施安装主要安装：主管线的燃气阀安装，一般采用电动燃气勤应急阀，安装于套管的进污气口上；燃气安全监督装置安装，通常采用智能燃气用量检测器，安装于主管线进口上；安全阀及放空管安装，安装以保证燃气管道安全稳定运行；（三）城镇燃气输配系统动力试验完成施工及安装后，城镇燃气输配系统的动力试验是开通服务的前提，试验一般包括：连续性试验及压力试验；城镇燃气输配项目联网，是指将各子系统连接到主系统，使得燃气输配系统得到有效管理的工程。

在联网阶段，应检查安装状况及调试设备，确认系统完好运营；城镇燃气输配工程试运行，是指进行燃气输配系统的全面运行，以便确认设备的调试状况，使设备达到正常运行要求，并向公众提供可靠的燃气输配服务。

（一）材料的检查检查施工项目所使用的材料，要求材料具备良好的性能，为确保工程质量；（二）检查施工过程检查燃气输配工程施工过程，以及安全设施安装过程及其质量；检查燃气输配系统是否符合试验要求，包括管道连续性及压力试验；检查燃气输配系统的管道是否已联网，燃气安全设施及设备是否调试正确；检查燃气输配系统是否已正常运行，可提供安全可靠的燃气输配服务；（六）安全管理检查燃气输配项目是否已正式正式投入使用，是否有正式的安全管理制度。

四、城镇燃气输配工程的要求（一）施工项目必须具有良好的隔火性能，管道及燃气安全设施的使用寿命要达到预期的投资回收期；（二）能达到保证安全，避免燃气泄漏的要求；（三）能达到稳定、节能、高效的运营要求，为居民及公共服务设施提供及时、安全、可靠的燃气输配服务；（四）能达到最低开支、最小损失、最大收益的要求，降低运营投资成本；（五）符合环保标准，不对环境及人体造成污染；（六）加强燃气输配系统的安全管理，以保障系统安全有效运行。

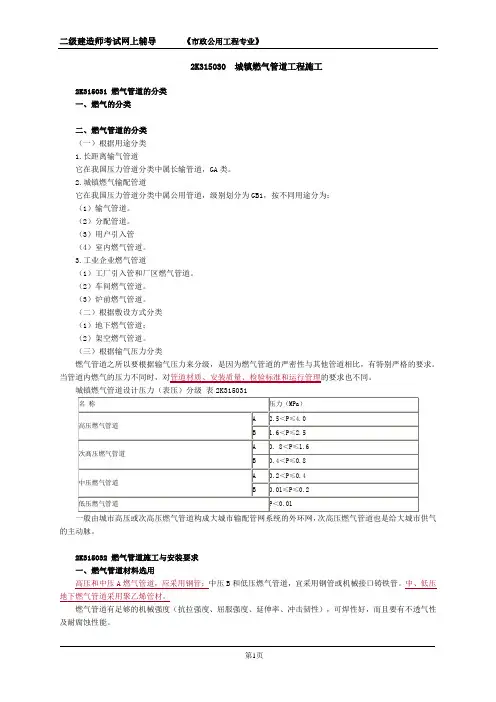

2K315030 城镇燃气管道工程施工2K315031 燃气管道的分类一、燃气的分类二、燃气管道的分类（一）根据用途分类1.长距离输气管道它在我国压力管道分类中属长输管道，GA类。

2.城镇燃气输配管道它在我国压力管道分类中属公用管道，级别划分为GB1，按不同用途分为：（1）输气管道。

（2）分配管道。

（3）用户引入管（4）室内燃气管道。

3.工业企业燃气管道（1）工厂引入管和厂区燃气管道。

（2）车间燃气管道。

（3）炉前燃气管道。

（二）根据敷设方式分类（1）地下燃气管道；（2）架空燃气管道。

（三）根据输气压力分类燃气管道之所以要根据输气压力来分级，是因为燃气管道的严密性与其他管道相比，有特别严格的要求。

当管道内燃气的压力不同时，对管道材质、安装质量、检验标准和运行管理的要求也不同。

城镇燃气管道设计压力（表压）分级表2K315031一般由城市高压或次高压燃气管道构成大城市输配管网系统的外环网，次高压燃气管道也是给大城市供气的主动脉。

2K315032 燃气管道施工与安装要求一、燃气管道材料选用高压和中压A燃气管道，应采用钢管；中压B和低压燃气管道，宜采用钢管或机械接口铸铁管。

中、低压地下燃气管道采用聚乙烯管材。

燃气管道有足够的机械强度（抗拉强度、屈服强度、延伸率、冲击韧性），可焊性好，而且要有不透气性及耐腐蚀性能。

二、室内燃气管道安装（一）管道安装要求（2）室内燃气管道不得穿过易燃易爆品仓库、配电室、变电室、电缆沟、烟道和进风道等地方。

（3）室内燃气管道不应敷设在潮湿或有腐蚀性介质的房间内。

当必须敷设时，必须采取防腐蚀措施。

（4）燃气管道严禁引入卧室。

当燃气水平管道穿过卧室、浴室或地下室时，必须采取焊接连接方式，并必须设在套管中。

燃气管道的立管不得敷设在卧室、浴室或厕所中。

（6）当室内燃气管道穿过楼板、楼梯平台、墙壁或隔墙时，必须安装在套管中。

（二）阀门安装要求（2）在安装前应对阀门逐个进行外观检查，并宜对引入管阀门进行严密性试验。

长输管道与城镇燃气管道界定天然气管道根据功能定位不同，分为长输管道和城镇燃气管道。

长输管道：“长输管道系指产地、储存库、使用单位间的用于输送商品介质的管道。

”——《压力管道安全管理与监察规定》39条“2.0.1长输管道是指产地、储存库、使用单位间的用于输送油、气介质的管道。

”——《油气长输管道工程施工及验收规》GB50369-2006城市燃气管道：“2.0.1城镇燃气从城市、乡镇或居民点的地区性气源点，通过输配系统供给居民生活、商业、工业企业生产、采暖通风和空调等类用户公用性质的，且符合本规范燃气质量要求的可燃气体。

城镇燃气一般包括天然气、液化石油气和人工煤气。

”“6.1.6 城镇燃气管道的设计压力（P）分为7级，并应符合表6.1.6的要求。

“条文说明 6.1.1 城镇燃气管道压力范围是根据长输高压天然气的到来和参考国外城市燃气经验指定的。

…………，门站后高压输气管道一般成环状或支状分布在市区外围，其压力为2.0~4.48MPa不等，一般不需敷设压力大于4.0MPa的管道，由此可见，门站后城市高压输气管道的压力为4.0MPa已能满足特大城市的供气要求，故本规范把门站后燃气管道压力适用范围定为不大于4.0MPa。

”——《城镇燃气设计规范》GB50028-2006长输管道：是指产地、储存库、使用单位用于输送商品介质（油、气等），并跨省、市、穿、跨越（江河、道路等），中间有加压泵站的长距离（一般大于50km）管道。

公用管道：是指城市、乡镇、工业厂矿生活区范围内用于公用事业或民用的燃气管道和热力管道。

——《<压力管道安全管理与监察规定>及解析》压力管道设计类别、级别的划分：（1）长输管道为GA类，级别划分：1）符合下列条件之一的长输管道为GA1级：①输送有毒、可燃、易爆气体介质，设计压力P>1.6MPa 的管道；②输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道；③输送浆体介质，输送距离≥50km 且管道公称直径DN≥150mm的管道。

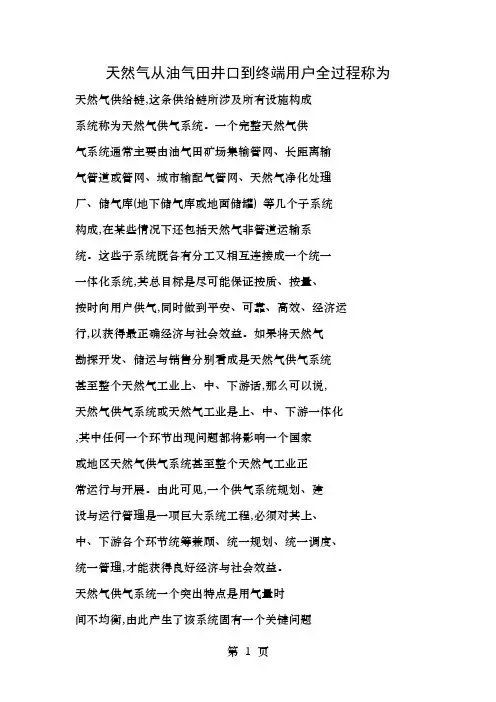

天然气从油气田井口到终端用户全过程称为天然气供给链,这条供给链所涉及所有设施构成系统称为天然气供气系统。

一个完整天然气供气系统通常主要由油气田矿场集输管网、长距离输气管道或管网、城市输配气管网、天然气净化处理厂、储气库(地下储气库或地面储罐) 等几个子系统构成,在某些情况下还包括天然气非管道运输系统。

这些子系统既各有分工又相互连接成一个统一一体化系统,其总目标是尽可能保证按质、按量、按时向用户供气,同时做到平安、可靠、高效、经济运行,以获得最正确经济与社会效益。

如果将天然气勘探开发、储运与销售分别看成是天然气供气系统甚至整个天然气工业上、中、下游话,那么可以说,天然气供气系统或天然气工业是上、中、下游一体化,其中任何一个环节出现问题都将影响一个国家或地区天然气供气系统甚至整个天然气工业正常运行与开展。

由此可见,一个供气系统规划、建设与运行管理是一项巨大系统工程,必须对其上、中、下游各个环节统筹兼顾、统一规划、统一调度、统一管理,才能获得良好经济与社会效益。

天然气供气系统一个突出特点是用气量时间不均衡,由此产生了该系统固有一个关键问题———供气调峰,所谓供气调峰是指采取适当措施使天然气供气量与用气量随时保持动态平衡。

根据调峰周期长短,可以将调峰分为季调峰、日调峰、小时调峰等几种类型。

为了解决调峰问题并提高供气可靠性,现代大型天然气供气系统一般都设有地下储气库或其它设施作为调峰与应急供气手段。

天然气矿场集输管网输送介质是未经净化处理油气井产物,甚至有可能是直接从油井中产出油、气、水多相混合物。

天然气矿场集输管道(包括油气水混输管道) 具有输送距离短、管径小、在运行寿命期内压力变化大等特点。

长距离输气管道任务是将净化处理后天然气输送到城市门站或大型工业用户。

天然气城市输配管网任务是将来自长输管道或其它气源天然气输送、分配到每个用户。

大城市输配气管网规模可能相当大,以至于其建立工程量与投资可能会超过为它供气长输管道。

燃气工程施工基础燃气工程是城市建设的重要组成部分，它直接关系到居民的日常生活和城市的正常运行。

燃气工程包括燃气管道的铺设、燃气设备的安装和调试等。

在燃气工程施工过程中，要确保工程质量，保障居民用气安全，必须遵循一定的施工基础和规范。

一、燃气管道的分类和特点燃气管道根据用途可分为长距离输气管道、城市燃气管道和分配管道。

长距离输气管道主要用于连接不同城市或地区，输送天然气或液化石油气。

城市燃气管道分为分配管道和次高压管道，分配管道负责将燃气分配给工业企业用户、公共建筑用户和居民用户，次高压管道则连接城市高压燃气管道和低压分配管道，起到调节压力的作用。

燃气管道根据输气压力可分为高压、次高压、中压和低压管道。

高压管道主要用于长距离输气，次高压管道用于城市输配系统，中压和低压管道则负责将燃气输送到居民用户。

燃气管道的主要材料有钢管、铸铁管、聚乙烯管等。

钢管和铸铁管适用于高压和次高压管道，具有较高的强度和耐压性能。

聚乙烯管适用于低压管道，具有较好的柔韧性和抗腐蚀性能。

二、燃气工程施工基本流程燃气工程施工主要包括管道铺设、设备安装、调试和验收等环节。

1. 管道铺设：根据设计图纸和施工规范，进行管道的规划和布局，然后进行管道的挖掘、铺设、连接和固定。

在管道铺设过程中，要注意管道的走向、坡度和埋深，确保管道的安全和正常运行。

2. 设备安装：根据设计要求，安装调压器、流量表、阀门等设备。

设备安装要符合规范，保证设备的正常运行和安全。

3. 调试：调试是燃气工程施工的重要环节，通过调试可以检查工程质量和设备性能，确保工程安全运行。

调试主要包括管道压力试验、流量测试等。

4. 验收：验收是燃气工程建设的最后环节，通过验收可以确定工程质量是否符合设计和规范要求。

验收主要包括工程质量检查、设备性能测试等。

三、燃气工程施工注意事项1. 施工安全：燃气工程涉及到易燃易爆危险品，施工过程中要严格遵守安全规定，确保施工人员的人身安全。

《油气长输管道工程施工及验收规范》GB50369-2006和《城镇燃气输配工程施工及验收规范》CJJ33-2005两个规范不同之处GB50369-2006为国家标准；而CJJ33-2005为行业标准，只针对于城镇燃气输配工程适用。

章节：一、总则的不同之处：1、GB50369规范适用于新建或改、扩建的陆地长距离输送石油、天燃气管道、煤气管道、成品油管道线路工程的施工及验收；不适用于长输石油、天燃气场站内部的工艺管道、油气田集输管道、城市燃气输配管网、工业企业内部的油气管道以及投入运行的油气管道改造、大修工程施工及验收；CJJ33规范适用于城镇燃气设计压力不大于4.0MPa新建、改扩建输配工程的施工及验收。

两规范已明确指出了适用范围，GB50369未强调压力等级的限制，而CJJ33明确指出了压力等级不大于4.0MPa；而GB50369的不适用范围也指出了不适用于城市燃气输配管网；2、GB50369对管道线路施工进行了详细的划分，而CJJ33对承担焊接的人员进行了要求；3、GB50369要求施工前，应进行现场交桩和技术交底，没有说明是谁组织，一般是由建设单位组织，设计单位向施工单位交桩；而CJJ33是在2.1.1做出了要求，土方施工前，建设单位应组织有关单位向施工单位进行现场交桩。

4、两个规范都对承担施工的企业必须相应资质做出了要求，但CJJ33同时对监理单位的资质做出了要求，工程项目也必须取得建设行政主管部门批准的施工许可文件。

二、施工准备GB50369中对于施工准备进行了详细的要求，包括技术准备、人员资源准备、机具设备准备、物资准备和现场准备，在现场准备的要求里面，专门要求一条：完成现场水路电讯场地平整，即四通一平。

三、施工程序1、长输管线施工多在野外，且地形复杂，所以，施工程序与城镇燃气管网施工程序较不同，比如布管及现场坡口加工、管道防腐保温等，GB50369中，对于布管也有相应的严格要求；2、管道组对焊接方面的不同，GB50369规范中，对管道组对焊接进行了详细的要求，而CJJ33中管道焊接执行的是现行国家标准《工业金属管道工程施工及验收规范》GB50235和《现场设备、工业管道焊接工程施工及验收规范》GB50236的相关要求。

简述油气管道的分类和作用管道运输是石油及天然气最主要的运输方式，与铁路、公路、水运等运输方式相比，它具有运输量大、密闭安全、便于管理、易于实现远程集中监控等优点，在全世界应用广泛且发展迅速。

油气管道一般按照下面几种方式分类。

(一)按管输的介质不同分类。

按管输的介质的不同油气管道可分为输油管道、输气管道、油气混输管道等。

输油管道又可分为原油管道与成品油管道两类。

(二)按输送的性质分类。

按输送的行至，即输送距离和经营方式不同，油气管道可分为三大类：1.矿场集输管道。

矿场集输管道是指输送距离较短，属于企业内部经营的管道。

例如：油田内短距离的油气集输管道，炼厂、油库内部管道，油田、炼厂到附近企业的输油管道等属于前者，其长度一般较短，不是独立的经营系统。

2.干线输送管道(长输管道)。

干线输送管道一般是指输送距离较长的管道，如油田将原油送至较远的炼厂或码头、转运油库的外输管道等。

长距离输油管道一般管径大、运输距离长，有各种辅助配套工程。

这种输油管道往往是独立经营，有自己完整的组织机构，有与管道相适应的管理体系。

3.城市配输管道。

城市配输管道主要是指城市输气、配气天然气管道。

城市输配气管道是天然气的分配管网，它遍布整个城市和近郊，一般总是成环形布置，且根据压力高低区分为高、中、低压管网。

天然气从高压力管网经过调压装置降低压力后，方可输入到低压力等级的管道内。

二、油气管道的组成。

(一)原油管道的组成。

原油管道由输油站、线路及辅助系统组成。

1.输油站。

可以按照位置的不同将输油站分为首站、中间站和末站;也可按照作用的不同将输油站分为加热站、加压站(泵站)。

若加热站与输油泵站设在一起，则成为热泵站。

首站的任务是收集原油或石油产品，经计量后向下一站输送。

首站的主要组成部门是油罐区、输油泵房和油品计量装置。

有的首站为了加热还设有加热系统。

输油泵从油罐汲取油品经加压(有的油品也经加热)、计量后输入干线管道。

油品沿着管道向前流动，压力不断下降，需要在沿途设置中间输油泵站继续加压，直至将油品送到管道终点。

长距离输气管道工程概述一、输气管道的分类及特点1．输气管道的分类输气管道分矿场输气管道、干线输气管道及城市输气管道。

常称为内部集输管线、长距离输气管线和城市输配管网。

天然气从气井中开采出来后，通过矿场集输——净化脱硫——长输管道输送到城市输配管网，供给用户。

矿场输气管道：输送未经处理的原料气。

输送距离短、管径小、压力变化大。

干线输气管道：把经脱硫净化处理的天然气送到城市。

输送距离长，管径大（400mm以上），压力高（4.0MPa以上），为天然气远距离输送的主要工具。

城市输气管道：为天然气的分配管网，它遍布整个城市和近郊，一般总是呈环形布置，且按压力严格区分。

2．输气管道的特点长距离输气管道与压缩机站组成一个复杂的动力系统，由于其输送的气量大，常采用大口径、高压力的输送系统。

其主要特点为：⑴长输管道是天然气长距离连续运输系统，不需要常规的运输工具和设备，也不需要大量的建筑和占用大量的土地，可用自身运输的物质消耗克服其摩擦阻力就能迅速将天然气运到目的地，是最有效、最大规模的运输系统。

⑵长输管道属于一个庞大而复杂系统的中间环节，必须协调好上下游间的关系，这使其设计及操作管理更为复杂。

⑶长输管道输送量庞大，涉及国计民生及千家万户，必须充分保证能安全、连续、可靠地供气。

⑷由于采气生产的均衡性和用户用气的波动性，要求管道有一定的储气能力，以适应用气量的变化。

⑸长输管道投产初期可充分利用地层压力进行输送，根据气田压力的变化逐步建增压站，可节约投资和经营费用。

⑹长输管道要求有与之配套的附属设施，尤其是通信和自控系统。

⑺现代管道运输在国民经济中的地位日趋重要，利用冶金、机械制造、自动控制和施工安装等综合技术来提高运输效率已成为管输工艺研究的核心。

二、长输管道的施工1．施工准备长输管道施工、安装工程量大，野外施工条件艰苦，流动性大，自然障碍多，施工季节性强，必须做好施工前的准备工作，才能保证顺利施工。

施工准备阶段的工作包括：⑴根据施工计划任务的要求，熟悉设计图纸、设计文件资料和施工技术要求等；请设计人员进行技术交底；明确施工范围、质量要求、工期进度等。

燃气工程施工课件一、燃气工程概述1. 燃气工程的定义：燃气工程是指城市或乡村中，为了供应煤气、天然气、液化石油气等燃气而进行的规划、设计、施工和运行管理工作。

2. 燃气工程的重要性：燃气工程是城市基础设施的重要组成部分，对提高人民生活质量、促进经济发展和环境保护具有重要意义。

二、燃气工程分类1. 按用途分类：（1）长距离输气管道：连接城市或大型工业企业，作为供应区气源点。

（2）城市燃气管道：包括分配管道和次高压燃气管道，负责将燃气分配给工业企业用户、公共建筑用户和居民用户。

（3）高压燃气管道：包括高压A输气管和高压B燃气管道，构成大城市输配管网系统的外环网，为大型工厂企业供气。

2. 按输气压力分类：（1）低压燃气管道：采用聚乙烯管材，符合有关标准的规定。

（2）中压燃气管道：宜采用钢管或铸铁管。

（3）高压燃气管道：必须通过调压站才能送入中压管道、高压储气罐以及工艺需要高压燃气的大型工厂企业。

三、燃气管道施工与安装要求1. 工程基本规定：（1）燃气管道对接安装引起的误差不得大于3，否则应设置弯管。

（2）次高压燃气管道的弯管应考虑盲板力。

2. 施工注意事项：（1）确保管道材质、规格、安装位置和焊接质量符合设计要求。

（2）注意管道防腐、绝热和穿越障碍的处理。

（3）合理选择和确定燃气供应系统规模。

四、燃气工程施工流程1. 施工准备：包括施工现场调查、施工方案制定、施工材料准备等。

2. 土方工程：进行管道沿线土方开挖、排水和回填等工作。

3. 管道安装：包括管道铺设、焊接、防腐和绝热等。

4. 燃气设备安装：包括储气罐、调压站等设备的安装。

5. 系统调试：检查管道系统完整性、安全性和供气效果。

6. 竣工验收：提交施工资料，进行工程验收。

五、燃气工程安全管理1. 安全生产责任制：明确各级管理人员和施工人员的安全职责。

2. 安全技术措施：制定针对性的安全技术措施，确保施工安全。

3. 应急预案：针对可能发生的事故，制定应急预案。
