页岩油气储层岩石组构特征及测井评价方法研究

页岩气储层测井解释评价技术探究发布时间：2021-04-28T10:46:14.520Z 来源：《科学与技术》2021年1月第3期作者：邢强1 王松2[导读] 测井技术是针对页岩气储层进行评价的重要方法，邢强1 王松21.中石化经纬有限公司胜利测井公司山东东营 2570962.中石化胜利石油工程有限公司培训中心山东东营 257064摘要：测井技术是针对页岩气储层进行评价的重要方法，是解决页岩气储层评价问题的主要手段。

所以，在对页岩气储层进行评价过程中，要充分掌握测井评价的要点和重点。

本文首先对页岩气储层的特征进行阐述，对评价要点进行介绍，然后通过页岩气储层测井解释评价技术的重点和难点为切入点，对测井解释评价技术展开全面论述，重点讨论矿物质含量计算方式、地化、岩石和物化参数以及页岩含气量统计几个方面，以期可以为页岩气的开采提供参考资料。

关键词：页岩气；测井技术；评价技术随着我国社会经济的高速发展，人们对于能源的需求不断增加，当前我国油气田已经趋于稳定并进入后期开发阶段，开发新型页岩气能源成为新的趋势，可以有效推动我国能源问题的解决，促进社会的稳定发展。

然而在页岩气储层的开发过程中，需要针对测井资料进行全面的解释和评价，从而帮助页岩气储层的全面开发。

我国页岩气储层开发技术起步较晚，在测井资料的评价解释方面存在巨大的进步空间，许多单位仍然将传统的油气测井资料解释技术应用于页岩气储层的开发当中，在实际操作过程中存在各种问题。

一、页岩气储层的特点以及解释评价重点当前我国主要开发的页岩气储层的特点类似于美国北部地区的页岩气储层，整体厚度较高，而且具有较高的含碳量，在储层当中存在大量的石英。

现有的研究资料表明，在我国的四川地区与鄂尔多斯区域都具备页岩气形成储存层的较好气候条件，然而在辽河地域和柴达木地区，页岩气储层的形成条件较差。

根据统计，四川地域页岩气储层的厚度通常在90m到304m之间，可以归为海相类型的沉积，储层可以达到百分之三到百分之四的含碳量，储层矿物质含量不高。

0前言页岩气储层表现出的测井特征主要有低光电截面指数、低密度、高中子、超声波时差、高电阻率、自然伽马，这些特征极具隐蔽性和复杂性，使测井解释工作面临较大困境。

而页岩储气层的测井解释模型以及相关评价方法和常规油气层相比还存在很大差异，为了使页岩气勘探以及开发工作更加科学与高效，有必要对页岩气储层测井解释模型建立与评价方法进行深入研究。

2建立页岩气储层测井解释模型与常规储层相比，页岩油气储层具有更复杂的岩石物理体积模型，它涉及到的常规三组合相关测井信息相对有限，无法对岩石体积模型进行精确求解，同时很难获取岩电参数和地层水参数，另外还要对吸附气含量和有机碳含量作出计算，所以和常规储层相比，页岩油气储层参数要实现评价会面临更大困境。

本文结合某页岩储层特征，立足测井岩芯刻度层面出发，通过测井数据以及实验结果有关回归方法，对页岩气关键参数实现测井解释模型的建立。

1、矿物含量与孔隙度模型本文研究中的某页岩矿物涵盖了干酪根、灰质、泥质、砂质等，结合岩芯刻度相关测井方法，同步通过数理统计软件实现多元统计回归，可获得有机质含量、总孔隙度、干酪根、孔隙度和其他矿物含量相应关系式[1]。

1.1有机质含量针对有机质含量相关模型，具体计算方法有两种，分别是声波电阻率计算、密度计算。

经交汇分析，可发现有机质含量和密度保持着密切相关性，具有越低的密度值，相应有机质含量就会越高。

在密度计算法运用下，经回归获得公式1：TOC =-37.172×DEN +89.408R=0.955公式当中的R 属于相关系数；DEN 属于密度测井值，单位是g/cm 3；TOC 属于有机质含量，单位是%。

通过分析声波时差测井曲线，可发现声波曲线和页岩有机质含量保持正相关，也就是具有越大的声波值，就会获得越高的有机质含量。

通常情况下，泥质岩会保持较低视电阻率值，如果泥岩裂缝分布有油气层段，那么其视电阻率值则会表现较高，这代表电阻率曲线和油气富集状态下的有机质含量具有良好相关性[2]。

2017年03月页岩储层含气量测井解释方法及其应用研究徐忠良（长城钻探工程有限公司测井公司，辽宁盘锦124011）摘要：页岩储层测井的常见特征项为电阻率、声波时差、自然伽马、中子值、密度等，较难进行精密计算。

本文对EROMANGA 油田的Toolebuc 页岩建立了测井解释模型，并对其应用进行分析。

关键词：页岩储层；含气量；解释方法；应用研究页岩气通常以吸附和游离的形式存在于细粒碎屑岩中，是天然气的一种。

天然气测井技术是评价页岩储层含气的关键，但其隐秘性和复杂性使得测井解释十分困难，且解释模型与常规储层有所差异。

1测井解释模型建立1.1孔隙度和矿物含量Toolebuc 页岩中包含了干酪根、灰质、泥质和砂质，利用SPSS 进行统计学分析，得出孔隙度、干酪根、有机物含量（TOC ）和矿物之间的关系。

①TOC （有机物含量）：有两种方法分别为声波电阻率和密度计算，交汇分析可知，密度和有机物含量之间的相关性较强，两者呈反比，利用密度计算法发现TOC =-37.172×DEN +89.408,R =0.955，DEN 为密度测井值，单位为g/cm 3，R 是相关系数。

页岩声波时差曲线为高值的原因主要是油气和发育的裂缝都会增大声波时差，所以声波曲线和TOC 为正比例相关。

通常情况下泥质岩电阻率较低，但在裂缝的油气层段电阻率较大，说明电阻率曲线与TOC 存在较高的相关性。

所以可得X =lg ()R t R j +K ×()AC -AC j ,TPC =14.671×X +0.3806,R =0.84，其中R t 为地层电阻率（Ω·m ），AC 为声波数值（μs/ft ），AC j 为非源岩声波（μs/ft ），K 是刻度系数，一般为0.02。

由关系式可知，通过密度法计算的TOC 更为准确和可靠。

②GLG （干酪根含量）：储层中的GLG 会对TOC 产生直接的影响，交汇分析EROMANGA 油田的多口井可知：GLG =2.491+1.144×TOC +0.013×TOC 2，其中系数R 为0.895，GLG 单位为%。

陆相页岩油储层评价关键参数及方法在石油勘探开发领域中，页岩油储层评价是一个至关重要的环节。

而对于陆相页岩油储层的评价，更是需要考虑到其特殊的地质条件和油气成藏特点。

本文将从多个方面对陆相页岩油储层评价的关键参数及方法进行深入探讨，并共享个人观点和理解。

一、岩石地球物理参数评价在陆相页岩油储层评价中，岩石地球物理参数是至关重要的。

包括岩石的孔隙度、渗透率、孔喉结构、裂缝特征等参数，都直接影响着储层的含油气性能。

利用密度、声波、电阻率等地球物理勘探技术，对储层进行详细的参数评价是至关重要的。

1. 孔隙度和渗透率孔隙度和渗透率是评价页岩储层储层性质的重要参数。

其中，孔隙度直接关系到储集空间的大小，而渗透率则是衡量岩石孔隙连接性的重要指标。

通过密度测井、核磁共振等技术，可以获得储层的孔隙度和渗透率数据，从而评价储层的含油气能力。

2. 孔隙结构和裂缝特征页岩储层中的孔隙结构和裂缝特征对于油气的储集和运移具有重要影响。

通过核磁共振、微观成像等高分辨率技术，可以对储层孔隙结构和裂缝进行定量描述，为后续的油藏开发提供重要依据。

二、地质条件评价除了岩石地球物理参数外，对于陆相页岩油储层评价，还需要考虑其特殊的地质条件。

包括构造背景、沉积环境、岩相特征等多个方面的评价。

1. 构造背景构造背景直接影响着储层的形成和演化。

对于陆相页岩储层来说，构造背景的复杂性常常导致储层的非均质性和非均一性，因此需要对构造背景进行详细评价，为储层开发提供依据。

2. 沉积环境沉积环境对于储层的孔隙结构、岩相特征等都有着重要影响。

通过对沉积环境的综合分析，可以更好地理解储层的特点和规律，为勘探开发提供指导。

三、评价方法及技术针对陆相页岩油储层评价的复杂性和特殊性，需要结合多种评价方法和技术来进行综合评价。

1. 地震技术地震技术在陆相页岩油储层评价中有着重要应用。

通过地震反演、地震成像等技术，可以获取储层的地质构造、岩性分布等重要信息。

2. 岩心分析岩心分析是对储层岩石进行详细分析的重要手段。

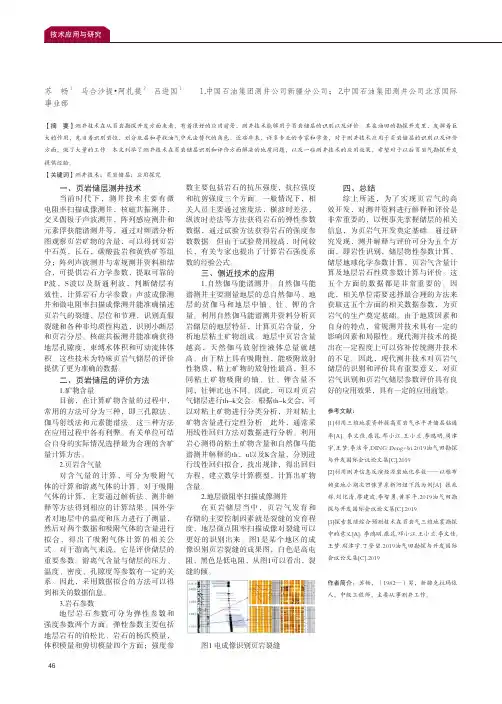

46一、页岩储层测井技术当前时代下，测井技术主要有微电阻率扫描成像测井，核磁共振测井，交叉偶极子声波测井，阵列感应测井和元素俘获能谱测井等，通过对频谱分析图观察页岩矿物的含量，可以得到页岩中石英，长石，碳酸盐岩和黄铁矿等组分；阵列声波测井与常规测井资料相结合，可提供岩石力学参数，提取可靠的P波，S波以及斯通利波，判断储层有效性，计算岩石力学参数：声波成像测井和微电阻率扫描成像测井能准确描述页岩气的裂缝，层位和节理，识别真假裂缝和各种非均质性构造，识别小断层和页岩分层。

核磁共振测井能准确获得地层孔隙度，束缚水体积和可动流体体积。

这些技术为特殊页岩气储层的评价提供了更为准确的数据。

二、页岩储层的评价方法1.矿物含量目前，在计算矿物含量的过程中，常用的方法可分为三种，即三孔隙法、伽马射线法和元素能谱法。

这三种方法在应用过程中各有利弊。

有关单位可结合自身的实际情况选择最为合理的含矿量计算方法。

2.页岩含气量对含气量的计算，可分为吸附气体的计算和游离气体的计算。

对于吸附气体的计算，主要通过解析法、测井解释等方法得到相应的计算结果。

国外学者对地层中的温度和压力进行了测量，然后对两个数据和吸附气体的含量进行拟合，得出了吸附气体计算的相关公式。

对于游离气来说，它是评价储层的重要参数。

游离气含量与储层的压力、温度、密度、孔隙度等参数有一定的关系。

因此，采用数据拟合的方法可以得到相关的数据信息。

3.岩石参数地层岩石参数可分为弹性参数和强度参数两个方面。

弹性参数主要包括地层岩石的泊松比、岩石的杨氏模量，体积模量和剪切模量四个方面；强度参数主要包括岩石的抗压强度，抗拉强度和抗剪强度三个方面。

一般情况下，相关人员主要通过密度法，横波时差法，纵波时差法等方法获得岩石的弹性参数数据，通过试验方法获得岩石的强度参数数据。

但由于试验费用较高，时间较长，有关专家也提出了计算岩石强度系数的经验公式。

三、侧近技术的应用1.自然伽马能谱测井。

应用测井资料评价四川盆地南部页岩气储层一、本文概述本文旨在通过详细分析和评价四川盆地南部地区的页岩气储层，探讨测井资料在该地区页岩气勘探和开发中的应用。

四川盆地作为中国重要的能源产区，其南部地区蕴藏着丰富的页岩气资源，具有巨大的开发潜力。

然而，由于页岩气储层的复杂性和非均质性，如何准确评价储层特性，提高页岩气勘探成功率，一直是业界关注的焦点。

本文将首先介绍四川盆地南部地区的地质背景，包括地层结构、岩性特征以及页岩气储层的基本属性。

在此基础上，本文将重点论述测井资料在评价页岩气储层中的关键作用，包括测井方法的选择、数据处理和分析技术，以及如何利用测井资料来评估储层的物性参数（如孔隙度、渗透率）、含气性、岩石力学特性等。

通过深入剖析实际测井资料，本文将展示测井技术在识别页岩气储层、评价储层质量以及预测产能等方面的应用效果。

本文还将探讨当前测井技术在评价页岩气储层中存在的挑战和局限性，以及未来可能的研究方向和技术创新点。

本文将总结测井资料在四川盆地南部页岩气储层评价中的实际应用价值和潜力，为页岩气勘探和开发提供有益的技术支持和参考。

通过本文的研究，期望能够为四川盆地南部乃至更广泛区域的页岩气勘探和开发工作提供有益的指导和借鉴。

二、四川盆地南部页岩气储层地质背景四川盆地南部位于我国西南地区，是我国重要的能源基地之一。

该区域具有复杂的构造背景和丰富的沉积历史，为页岩气的形成和聚集提供了良好的地质条件。

四川盆地南部页岩气储层主要发育于中生代和新生代地层中，以海相沉积为主，夹杂有少量的陆相沉积。

地质上，四川盆地南部经历了多期的构造运动和沉积作用，形成了多套烃源岩和储集层。

其中，下志留统龙马溪组和上奥陶统五峰组是页岩气的主要储集层位。

这两套地层厚度大、分布稳定，且富含有机质，为页岩气的生成提供了充足的烃源。

储层的物性特征是评价页岩气储层的关键参数。

四川盆地南部页岩气储层具有低孔、低渗的特点，储集空间以纳米级孔、缝和微裂缝为主。
