冲压工艺及模具设计一、冲压工艺冲压工艺是指利用压力使金属板材在模具的作用下发生塑性变形,从而得到所需形状和尺寸的工艺。
冲压工艺的主要步骤包括:设计制作模具、准备材料、冲压加工及后续处理。
1.模具的设计制作:冲压工艺的关键在于模具的设计和制作。
模具由上下模具组成,上模具固定在机床上,下模具固定在滑块上。
上下模具之间有一定的空隙,当滑块向下运动时,上下模具会夹紧工件,使之发生塑性变形。
2.材料的准备:在进行冲压加工前,需要将金属板材裁剪成适当大小,并将其清洗干净,以去除杂质和油污。
3.冲压加工:冲压加工是将金属板材放置在模具中,通过机械设备施加压力,使金属板材发生塑性变形,最终获得所需形状和尺寸的工件。
4.后续处理:冲压工艺完成后,还需要进行一些后续处理,如清洗、抛光、喷涂等,以提高工件的表面光洁度和装饰性。
二、模具设计模具设计是冲压工艺中的重要环节,好的模具设计可以提高冲压加工的效率和质量。
模具设计的主要考虑因素包括:工件的形状和尺寸、材料的性质、冲压工艺的要求等。
1.模具结构设计:模具结构设计是模具设计的基础,主要包括上模具和下模具的结构设计。
上模具一般由模板、定位销、导向套等组成,下模具一般由模座、模块、导向柱等组成。
2.模具材料选择:模具的材料选择直接影响到模具的使用寿命和加工质量。
一般情况下,模具材料应具有高硬度、高强度、良好的热导性和耐磨性等特性。
3.模具零件设计:模具零件的设计应考虑到工件的形状和尺寸,以及冲压工艺的要求。
模具零件的设计应尽量简化,减少加工难度,提高生产效率。
4.模具配合设计:模具零件之间的配合关系直接影响到模具的精度和稳定性。
模具配合设计应确保零件的定位准确、运动平稳,并充分考虑到热膨胀等因素。
综上所述,冲压工艺及模具设计是一项复杂的工程,它涉及到材料、结构、流程等多个方面。
通过合理的冲压工艺和精心的模具设计,可以实现高效、高质量的冲压加工,为生产制造提供有力支持。
冲压工艺与模具设计的内容及步骤冲压工艺是利用机械设备将金属板材冲压成所需形状的一种生产方法,广泛应用于制造汽车、电器、通信设备等工业产品中。
模具设计是冲压工艺的重要环节,它决定了冲压件的质量和成本。
下面将详细介绍冲压工艺和模具设计的内容及步骤。
一、冲压工艺步骤:1.确定冲压工艺参数:包括材料的选择、厚度、韧性、硬化指数等;成形件的形状、尺寸、公差要求等;冲床的选型和工作速度等。
2.设计冲压模具:根据成形件的形状和尺寸,设计出合适的冲压模具。
冲压模具一般包括上模、下模、冲子、顶针和导向装置等。
冲床是冲压操作的设备,通过上下模具的间隙来进行材料的冲压。
3.制作冲压模具:根据冲压模具设计的要求,进行模具零件的加工和装配。
模具材料通常选择高硬度、高耐磨、高强度的工具钢。
4.进行冲压加工:根据工艺参数和模具设计要求,将金属板材装夹在冲床上,通过冲床的动力系统进行冲压加工,将金属板材冲压成成形件。
5.进行后续加工:对冲压成形的零件进行必要的后续加工,如去毛刺、油污清洗、焊接等。
6.进行检验和质量控制:对成形件进行尺寸、公差、表面质量等方面的检验。
根据质量控制要求,对生产过程进行控制和调整,以保证成形件的质量。
二、模具设计步骤:1.确定产品的设计要求:根据成形件的形状和尺寸要求,确定模具结构、材料和工艺要求。
同时还要考虑到模具制造的成本和生产周期等因素。
2.进行产品结构的分析和仿真:运用CAD和CAM软件进行产品结构的分析和仿真,确定冲压工艺和模具设计的合理性。
通过仿真,可以预测模具在使用过程中可能出现的问题,并进行相应的优化。
3.进行模具结构设计:根据产品的形状和尺寸要求,设计模具的结构,包括上下模板的大小和形状、导向装置的位置和尺寸、冲子的形状和尺寸等。
同时还要合理布置冷却系统和润滑系统,以保证模具的使用寿命和成形件的质量。
4.进行模具零件的设计:将模具结构划分为各个零件,并进行分析和计算,确定各个零件的形状、尺寸和工艺要求,包括上下模板、导向装置、冲子、顶针等。
冲压工艺与模具设计实例冲压工艺是一种常用的加工方法,可以在金属板材上制造出形状各异的零件。
随着工艺技术的不断提升,冲压工艺已经成为了汽车、电子、家电等制造行业中不可或缺的一部分。
而模具则是冲压工艺的核心,是实现高精度、高效率生产的关键之一。
在本文中,我们将探讨冲压工艺与模具设计的一些实例。
一、冲压工艺的常见方法冲压工艺的基本原理是利用模具对金属板材进行加工,将其切割、弯曲、拉伸等,从而制造出所需的零件。
在实际生产中,常用的冲压方法包括以下几种。
1、冲裁法冲裁法是最基本的冲压加工方法,主要用于将相对简单的平面零部件从板料中裁出。
该方法适用于要求尺寸精度较低、批量较大的产品。
在冲裁法中,常用的模具种类包括:简单冲模、复合冲模、级进冲模等。
2、弯曲法弯曲法主要用于制造曲形零件,例如各种支架、角铁等。
它的优点是可以实现大经度的曲率控制,适用于高尺寸精度的产品。
在弯曲法中,常用的模具种类包括:简单弯模、复合弯模等。
3、拉伸法拉伸法是一种将板材拉伸成型的方法,适用于制造拉伸高度较大的零部件。
它的优点是可以制造出复杂的形状,缺点则是对板材的性能有较高的要求。
在拉伸法中,常用的模具种类包括:简单拉伸模、复合拉伸模等。
二、模具设计的注意事项模具的设计是冲压工艺中十分重要的步骤,它直接决定了产品的精度和品质。
在模具设计的过程中,需要注意以下几点。
1、材料选择模具的主要材料应该是坚固、耐磨的合金钢,以保证模具的使用寿命。
在选择材料时,还需要考虑到生产成本、耐腐蚀性和加工性能等因素。
2、结构设计模具的结构设计应该符合产品的形状尺寸,能够保证加工精度和产品品质。
模具的设计需要考虑到成型力度、冲孔位置、冲孔大小等因素。
3、表面处理为了防止磨损和腐蚀,在模具表面需要采用一定的表面处理方式。
常用的表面处理方式包括渗碳、氮化、电化学抛光等。
三、模具设计实例为了更好地阐述模具设计的重要性,我们介绍一个手机机壳模具设计的实例。
手机机壳是一款外壳非常薄的产品,具有较高的尺寸精度和表面要求。
冲压工艺及模具设计冲压工艺及模具设计是现代工业制造中常用的一种技术,它通过将金属板材或者其他形状的金属件置于模具中,然后通过冲压机的动作使得金属材料发生塑性变形以得到所需的形状和尺寸。
冲压工艺及模具设计是一门综合性强的工艺技术,以下将介绍其包括冲压工艺流程、模具设计原则、模具结构设计、模具构件选用等相关内容。
一、冲压工艺流程冲压工艺分为单道冲压和多道冲压两种。
单道冲压是指在一个冲压过程中完成产品的全体造型,多道冲压是指通过多次冲压工艺来完成产品的全体造型。
下面将以多道冲压为例介绍冲压工艺流程。
1.材料准备:选择合适的板材材料,进行剪切、铺料等准备工作。
2.模具设计:根据产品的形状和尺寸要求,设计合适的冲压模具。
3.上料:将材料板厚按照模具规格要求剪切成对应尺寸,然后放置在模具上。
4.开模:通过冲压机的动作,使得模具上的凸模与凹模对压,使材料发生塑性变形。
5.去杂及模具保养:在冲压过程中会产生一些杂质,需要及时清理,并对模具进行保养和维护。
二、模具设计原则模具设计是冲压工艺的核心环节,它直接影响着产品的质量和成本。
在进行模具设计时,需要遵循以下原则:1.合理性原则:模具结构要合理,能够满足产品的形状和尺寸要求,并且易于加工和调整。
2.稳定性原则:模具要具有足够的刚性和稳定性,能够承受冲压机的冲击力和振动。
3.高效原则:模具设计要考虑工作效率,设计出能够实现快速冲压的模具结构。
4.经济原则:模具的设计和制造成本要较低,以降低产品的制造成本。
三、模具结构设计模具的结构设计是模具设计的重要环节,它包括模具的整体结构、分段结构、导向结构等。
下面将介绍常用的模具结构设计方法:1.整体结构设计:将模具设计为一个整体结构,具有较好的刚性和稳定性。
2.分段结构设计:根据产品的形状和尺寸要求,将模具分为多个部分,通过连接件进行连接。
3.导向结构设计:模具需要具有良好的导向性,避免材料在冲压过程中发生歪斜和偏移。
4.其他辅助结构设计:模具还需要考虑各种辅助结构,如剪断边缘结构、定位结构、脱模结构等。
冲压工艺及模具设计方案冲压工艺是一种常用的金属成形工艺,适用于大批量生产,具有高效、精确、稳定的特点。
模具是冲压工艺的核心部件,其设计方案直接影响产品的质量和生产效率。
本文将就冲压工艺及模具设计方案进行探讨。
一、冲压工艺分析冲压工艺的核心是模具设计,其主要过程包括:材料选择、冲剪线设计、工序计算、模具设计、模具制造和装配等。
在模具设计过程中,需要考虑产品的尺寸、形状、材料及生产批量等因素。
1.材料选择:根据产品的要求,选择适宜的材料进行冲压。
常见的材料有冷轧钢板、不锈钢板、铝板等。
材料的选择应考虑产品的应用环境、强度、耐磨性等因素。
2.冲剪线设计:冲剪线是产品的外形轮廓线,在模具设计中,需要绘制出产品的冲剪线。
冲剪线的设计应合理,保证产品的精度和质量。
3.工序计算:根据产品的结构和尺寸,进行工序计算。
工序计算主要包括模具开数、冲头设计、压力计算等。
通过合理的工序计算,可以提高生产效率和降低生产成本。
4.模具设计:模具设计是冲压工艺的核心。
在模具设计中,需要考虑产品的形状、尺寸、材料、模具材料、模具开数、冲头设计等因素。
模具设计应以满足产品要求为主要目标,同时考虑制造成本和交货周期。
5.模具制造和装配:根据模具设计方案进行模具制造和装配。
模具的制造应严格按照模具设计要求进行,保证模具的精度和质量。
模具装配时,需要注意各组件之间的配合和调试,确保模具能够正常运行。
在模具设计方案中,需要考虑以下几个方面:1.产品的形状和尺寸:根据产品的形状和尺寸,确定模具的结构和尺寸。
模具的结构应简单、合理,并能够满足产品的要求。
2.模具材料:模具的材料应具有良好的切削性能、硬度和耐磨性。
常见的模具材料有合金工具钢、硬质合金等。
模具的材料选择应根据产品的要求和生产批量来确定。
3.模具开数:模具开数是指一次生产中所需要的模具的数量。
模具开数的选择应根据产品的生产批量和生产效率来确定。
开数过多不利于模具制造和管理,开数过少会降低生产效率。
冲压工艺与模具设计引言随着制造业的发展,冲压工艺和模具设计在产品制造过程中变得越来越重要。
冲压工艺是一种将金属板材置于冲压机中,通过冲压机的力量使得金属板材发生塑性变形,以实现所需产品形状的工艺过程。
而模具则是冲压工艺不可或缺的工具,它在冲压过程中起到定位、压制、剪断等作用,对产品质量和生产效率有着重要影响。
本文将对冲压工艺和模具设计进行详细介绍。
冲压工艺冲压工艺的基本原理冲压工艺是利用冲压机对金属板材进行塑性变形的工艺过程。
它通过冲切、冲孔、弯曲和拉伸等方法,将金属板材切割成所需形状,并加工出具有一定强度和刚度的产品。
冲压工艺的基本原理如下:1.选择合适的冲压机:不同的冲压工艺需要不同类型的冲压机。
根据冲压件的材料、厚度、尺寸和加工要求,选择冲压机的类型和规格。
2.制作模具:模具是冲压工艺的关键,它决定了产品的形状和尺寸。
模具的制作需要考虑产品的结构、材料和加工要求等因素。
3.材料准备:选择合适的金属板材,根据产品的要求进行裁剪和处理。
4.加工过程:将金属板材放置在冲压机的工作台上,通过机械力对金属板材施加压力,使其发生塑性变形。
5.完成产品:经过冲压机的压制、弯曲、切割等操作,金属板材最终被加工成所需的产品形状。
冲压工艺的优点和应用领域冲压工艺有以下几个优点:•生产效率高:冲压工艺可以实现自动化生产,大大提高了生产效率。
•产品质量好:冲压工艺可以保持产品的尺寸精度和表面质量,提高产品的一致性和稳定性。
•節約資源:冲压工艺可以最大限度地利用材料,减少浪费。
因其高效、高质和节约资源的特点,冲压工艺被广泛应用于汽车、电子、家电、航空航天等行业。
模具设计模具设计的基本原理模具设计是根据产品的形状和加工要求,设计和制作适用于冲压工艺的模具。
模具设计的基本原理包括如下几点:1.确定产品结构:根据产品的形状和功能需求,确定产品的结构和尺寸。
2.确定模具类型:根据产品的加工要求,确定适用于冲压工艺的模具类型,如冲裁模、冲孔模、弯曲模和拉伸模等。
冲压工艺与模具设计冲压工艺是一种通过对金属板材进行压制或冲剪,以改变其形状和尺寸的制造工艺。
在冲压过程中,需要使用模具来对金属板材施加确定的压力,使其发生塑性变形。
模具设计是冲压工艺的关键环节,合理的模具设计可以保证冲压过程的精度和效率。
一、金属材料的选择冲压工艺中常用的金属材料有钢板、铝板、铜板等。
不同金属材料的机械性能和加工性能不同,选择合适的金属材料对冲压工艺的成功至关重要。
二、冲压工艺的确定冲压工艺主要包括件的外形确定、孔位置的布置、切缘的设计等。
通过工艺确定,可以确定冲压工序的顺序、模具的需求以及操作要求。
三、模具设计要点1.模具结构的设计:模具结构设计要满足零件的加工要求,并在生产中方便拆卸、更换。
2.模具材料的选择:模具材料需要具有较高的硬度、强度和耐磨性,常用的模具材料有合金工具钢、硬质合金等。
3.模具配套设备的选择:根据冲压工艺的要求,选择合适的配套设备,如冲压机等。
4.压力分布的设计:模具在冲压过程中需要对板材施加一定的压力,合理的压力分布可以避免产生变形和裂纹。
5.模具的预紧力设计:预紧力是指模具在冲压过程中需承受的力量,需要合理设置预紧力以保证冲压过程的稳定性和精度。
6.附件的设计:模具附件是模具的辅助部件,如导向柱、定位销等,合理的设计可以提高模具的使用寿命和加工效率。
7.考虑模具的便于制造性和可维护性:在模具设计中,需要考虑到模具的制造难度和维护难度,合理的设计可以降低成本和提高效率。
总之,冲压工艺与模具设计是密不可分的,合理的模具设计可以保证冲压过程的精度和效率,最终提高产品的质量和生产效益。
在进行冲压工艺与模具设计时,需要考虑金属材料的选择、工艺的确定以及模具结构、材料等方面的要点。
只有全面考虑这些因素,才能设计出合理、高效的模具,实现优质的冲压加工。

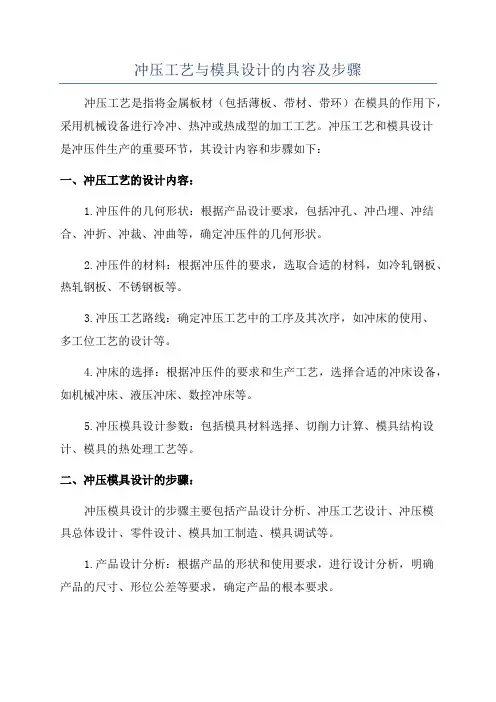

冲压工艺与模具设计的内容及步骤冲压工艺是指将金属板材(包括薄板、带材、带环)在模具的作用下,采用机械设备进行冷冲、热冲或热成型的加工工艺。
冲压工艺和模具设计是冲压件生产的重要环节,其设计内容和步骤如下:一、冲压工艺的设计内容:1.冲压件的几何形状:根据产品设计要求,包括冲孔、冲凸埋、冲结合、冲折、冲裁、冲曲等,确定冲压件的几何形状。
2.冲压件的材料:根据冲压件的要求,选取合适的材料,如冷轧钢板、热轧钢板、不锈钢板等。
3.冲压工艺路线:确定冲压工艺中的工序及其次序,如冲床的使用、多工位工艺的设计等。
4.冲床的选择:根据冲压件的要求和生产工艺,选择合适的冲床设备,如机械冲床、液压冲床、数控冲床等。
5.冲压模具设计参数:包括模具材料选择、切削力计算、模具结构设计、模具的热处理工艺等。
二、冲压模具设计的步骤:冲压模具设计的步骤主要包括产品设计分析、冲压工艺设计、冲压模具总体设计、零件设计、模具加工制造、模具调试等。
1.产品设计分析:根据产品的形状和使用要求,进行设计分析,明确产品的尺寸、形位公差等要求,确定产品的根本要求。
2.冲压工艺设计:根据产品的设计要求,结合冲压工艺设备的性能特点和模具制造工艺,设计出合理的冲压工艺路线,包括冲压的顺序、冲床的选型、切削方式等。
3.冲压模具总体设计:根据产品的几何形状和冲压工艺设计结果,进行冲压模具总体设计,确定模具的类型、结构、开模方式等,并进行优化设计。
4.零件设计:根据冲压模具的总体设计,设计出模具的各个零部件,包括上模、下模、导向部件、定位部件、顶杆、顶针等。
5.模具加工制造:根据模具设计图纸,进行模具零部件的加工制造,包括机械工艺处理、数控加工、热处理等。
6.模具调试:将制造完成的模具进行装配,并进行试模调试。
包括调试上下模的配合度、调试冲床的运行精度、出模精度等,以确保冲压过程中的准确性和安全性。
以上是冲压工艺与模具设计的内容及步骤,冲压工艺和模具设计是冲压件生产中非常重要的环节,设计合理的冲压工艺和模具可以提高生产效率和产品质量。
