冲压工艺与模具设计实例

1 前言1.1 国内外发展现状本次毕业设计的零件是支架，属于五金类产品，由冷冲压工艺得到。

从用途来讲，支架还有液压支架，弹簧支架等各种新型支架都一一诞生到我们的生活中。

目前支架的种类很多，大到工程领域如各种管道支架，建筑用的脚手架及做各种电器设备的支撑。

小到我们生活用的各种支架，对我们来说，支架真是到处可见，厨房里的抽油烟机、微波炉的支架。

在我们现代家庭装修时，支架用到的地方也是越来越多。

他给我们生活带来了很大的方便。

支架的材料【1】也是有很多种，从木材到塑料再到钢材。

但钢材的应用还是居多。

由于支架大多都是作支撑作用，鉴于它的这个功能，在强度的要求方面会比较高，而支架的材料很大程度上取决于其强度的高低，因此支架材料将是一个更加有待于去探索的方向。

另外，有一个决定支架强度的因素是支架结构，如利用加强筋或其他特殊结构都会使其更加坚固。

我们生活中多数见到的支架大多是以冲压技术来加工的。

首先，它属于人们日常用到的产品，需求量比较大，而冲压技术正好可以提供这一条件——大批量生产且效率高。

其次，冷冲压加工与其他加工方法相比，无论在技术上或是经济效果上，都有很多优点：⑴冷冲压是一种高效（即高生产率）低耗（即材料利用率高）的加工方法：冷冲压工艺，适用于较大批量零件生产，便于实现机械化与自动化，有较高的生产效率。

同时，冷冲压不仅能努力做到少废料和无废料生产，而且即使有边角余料，也可以充分利用，使之不致造成浪费；⑵压力机简单冲压下，可以获得用其他加工工艺难以加工的各种形状复杂的零件；⑶操作简单，便于组织生产。

在大批量生产条件下，冲压件的成本较低；⑷冲压出的制品零件，一般不需做进一步机械加工，具有较高的尺寸精度；⑸冲压件有较好的互换性，冲压加工稳定性好，同一批冲压件可相互调换使用，不影响装配和产品性能；⑺冲压加工可在耗费不大情况下，能获得强度高、刚度大而重量轻的零件。

总之，对我们使用者来说，便宜，好用当然就是首选。

但是，目前我国在这方面的研究还比较滞后，模具的制造技术是一个很大的制约因素，需要我们花一段时间来学习，赶上世界的先进水平。

冲裁模设计举例图2.69所示零件为电视机安装架下板展开坯料，材料为1Cr 13，厚度mm t 3=，未注圆角半径mm R 1=，中批量生产，确定产品的冲裁工艺方案并完成模具设计。

图2.69 零件图1． 冲裁件工艺性分析零件的加工涉及冲孔和落料两道工序。

除孔中心尺寸公差为±0.1mm 和孔径尺寸公差为+0.2mm 外,其余尺寸均为未注公差,查表2.4可知，冲裁件内外形的达到的经济精度为IT12～IT14级。

符合冲裁的工艺要求。

查表2.2可知，一般冲孔模冲压该种材料的最小孔径为d ≥1.0t ，t =3mm,因而孔径ø8mm 符合工艺要求。

由图可知，最小孔边距为：d =4mm ，大于材料厚度3mm ，符合冲裁要求。

2． 确定冲裁工艺方案及模具结构形式该冲裁件对内孔之间和内孔与外缘之间有较高的位置精度的要求，生产批量较大，为保证孔的位置精度和较高的生产效率，采用冲孔落料复合冲裁的工艺方案，且一次冲压成形。

模具结构采用固定挡料销和导料销对工件进行定位、弹性卸料、下方出料方式的倒装式复合冲裁模结构形式。

3． 模具设计与计算（1）排样设计排样设计主要确定排样形式、条料进距、条料宽度、材料利用率和绘制排样图。

1）排样方式的确定。

根据冲裁件的结构特点，排样方式可选择为：直排。

2）送料进距的确定。

查表2.7，工件间最小工艺搭边值为mm 2.2，可取mm a 31=。

最小工艺边距搭边值为mm 5.2，取mm a 3=。

送料进距确定为mm h 44.199=。

3）条料宽度的确定。

按照无侧压装置的条料宽度计算公式，查表2.8、表2.9确定条料与导料销的间隙和条料宽度偏差分别为mm mm b 0.1,0.10=∆=。

()()0100093132862-∆-∆-=+⨯+=++=b a L B4）材料利用率的确定。

%08.91%10044.1999344.19686=⨯⨯⨯==Bh A η 4）绘制排样图。

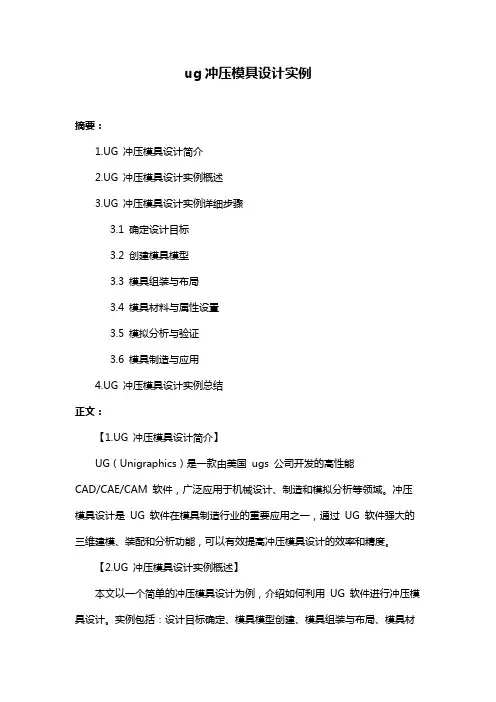

ug冲压模具设计实例摘要：1.UG 冲压模具设计简介2.UG 冲压模具设计实例概述3.UG 冲压模具设计实例详细步骤3.1 确定设计目标3.2 创建模具模型3.3 模具组装与布局3.4 模具材料与属性设置3.5 模拟分析与验证3.6 模具制造与应用4.UG 冲压模具设计实例总结正文：【1.UG 冲压模具设计简介】UG（Unigraphics）是一款由美国ugs 公司开发的高性能CAD/CAE/CAM 软件，广泛应用于机械设计、制造和模拟分析等领域。

冲压模具设计是UG 软件在模具制造行业的重要应用之一，通过UG 软件强大的三维建模、装配和分析功能，可以有效提高冲压模具设计的效率和精度。

【2.UG 冲压模具设计实例概述】本文以一个简单的冲压模具设计为例，介绍如何利用UG 软件进行冲压模具设计。

实例包括：设计目标确定、模具模型创建、模具组装与布局、模具材料与属性设置、模拟分析与验证以及模具制造与应用等步骤。

【3.UG 冲压模具设计实例详细步骤】【3.1 确定设计目标】首先，根据产品零件的形状、尺寸和材料性能要求，明确冲压模具的设计目标，包括冲压工艺类型、模具结构形式、模具材料等。

【3.2 创建模具模型】利用UG 软件的建模功能，创建冲压模具的三维模型。

根据设计目标，选择合适的建模方法，如自顶向下、自底向上等，创建模具模型。

【3.3 模具组装与布局】模具组装是指将模具零件进行组合，形成完整的模具结构。

在UG 软件中，可以利用装配功能实现模具零件的组装。

布局是指模具零件在模具中的空间位置，需要根据冲压工艺要求进行合理布局。

【3.4 模具材料与属性设置】选择合适的模具材料，设置其属性，如密度、弹性模量、泊松比等。

同时，根据冲压工艺要求，设置模具零件的厚度、拔模角、圆角等参数。

【3.5 模拟分析与验证】利用UG 软件的模拟分析功能，对冲压模具进行验证。

模拟分析包括：模具零件的强度分析、模具运动模拟、冲压过程模拟等。

冲压工艺与模具设计实例冲压工艺是一种通过对金属材料施加力量，使其通过模具形成所需要的形状的加工工艺。

冲压工艺在制造业中广泛应用，它可以生产各种金属零件，包括汽车零件、家电零件、电子产品外壳等。

下面是一个冲压工艺与模具设计的实例。

以汽车车门锁模具的设计为例，首先需要确定车门锁的设计要求，包括形状、尺寸、材料等。

然后进行模具的设计。

模具的设计分为上模和下模。

上模是用于将金属材料推入下模，并通过压力将材料压制成所需形状的部分。

下模是用于接收金属材料的零件，并承受压力以及塑性变形的部分。

在设计上模时，首先需要绘制车门锁的三维模型。

然后，根据所需形状和尺寸，进行刀具路径规划和切削力分析，确定上模的几何形状和结构。

在设计下模时，首先需要根据上模的几何形状绘制下模的轮廓。

然后，根据下模的结构要求，确定下模的结构件、导向件和固定件，并进行设计。

在模具设计过程中，还需要考虑材料的选择和热处理工艺。

根据车门锁的材料特性和所需强度要求，选择合适的模具材料，并进行热处理以提高模具的硬度和耐磨性。

在具体生产过程中，首先将金属材料放置在冲床上，并将模具安装在冲床上。

然后，通过冲击力将金属材料推入上模中，经过压力和塑性变形，使材料形成车门锁的形状。

最后，将成品从模具中取出，进行后续加工和组装。

通过冲压工艺和模具设计，可以高效地生产出符合要求的汽车车门锁。

冲压工艺具有生产效率高、质量稳定、成本低等优点，因此在制造业中得到广泛应用。

模具设计是冲压工艺的重要环节，合理设计的模具可以提高生产效率和产品质量。

通过不断改进和优化模具设计，可以进一步提高冲压工艺的效率和质量。

冲压工艺与模具设计实例一、摩托车侧盖前支承冲压工艺设计二、微型汽车水泵叶轮冲压工艺与模具设计一、摩托车侧盖前支承冲压工艺设计图12-1所示为摩托车侧盖前支承零件示意图，材料Q215钢，厚度1.5mm，年生产量5万件，要求编制该冲压工艺方案。

⒈零件及其冲压工艺性分析mm的凸包定位且焊接组合在车架的电气元件支架上，腰圆孔用于侧盖摩托车侧盖前支承零件是以2个9.5的装配，故腰圆孔位置是该零件需要保证的重点。

另外，该零件属隐藏件，被侧盖完全遮挡，外观上要求不高，只需平坦。

图12-1侧盖前支承零件示意图该零件端部四角为尖角，假设采纳落料工艺，那么工艺性较差，依照该零件的装配使用情形，为了改善落料的工艺性，故将四角修改为圆角，取圆角半径为2mm。

此外零件的〝腿〞较长，假设能有效地利用过弯曲和校正弯曲来操纵回弹，那么能够得到形状和尺寸比较准确的零件。

腰圆孔边至弯曲半径R中心的距离为2.5mm。

大于材料厚度〔1.5mm〕，从而腰圆孔位于变形区之外，弯曲时可不能引起孔变形，故该孔可在弯曲前冲出。

⒉确定工艺方案第一依照零件形状确定冲压工序类型和选择工序顺序。

冲压该零件需要的差不多工序有剪切(或落料)、冲腰圆孔、一次弯曲、二次弯曲和冲凸包。

其中弯曲决定了零件的总体形状和尺寸，因此选择合理的弯曲方法十分重要。

(1) 弯曲变形的方法及比较该零件弯曲变形的方法可采纳如图12-2所示中的任何一种。

第一种方法(图12-2a)为一次成形，其优点是用一副模具成形，能够提高生产率，减少所需设备和操作人员。

缺点是毛坯的整个面积几乎都参与猛烈的变形，零件表面擦伤严峻，且擦伤面积大，零件形状与尺寸都不精确，弯曲处变薄严峻，这些缺陷将随零件〝腿〞长的增加和〝腿〞长的减小而愈加明显。

第二种方法(图12-2b)是先用一副模具弯曲端部两角，然后在另一副模具上弯曲中间两角。

这明显比第一种方法弯曲变形的猛烈程度缓和的多，但回弹现象难以操纵，且增加了模具、设备和操作人员。

储油油柜端盖冲压工艺及模具课程设计说明书(冲孔模）（终稿前稿)目录设计任务书及零件图 (2)绪论 (4)第一章设计要求 (7)第二章零件工艺性分析 (8)第三章冲压零件工艺方案的确定 (9)第四章工艺参数计算 (10)第五章模具的总体设计及装配 (15)第六章模具的动作过程和操作要求 (18)总结 (19)设计参考文献 (20)设计任务书及零件图任务书专业班级：材料成型及控制工程xxxx设计人：xxx设计题目：储油油柜端盖冲压工艺及模具设计设计参数：1。

零件尺寸如产品图所示。

2。

大批量生产.设计要求：1。

确立合理的工艺流程。

2。

保证材料的利用率及工件的精度3.如原产品设计不合理或工艺性差可提出修改方案.4。

保证模具的实用性和经济性.设计时间：X年X月X日——X年X月X日设计人：xxxx指导老师：xxx零件图如下图所示绪论改革开放以来，随着国民经济的高速发展,市场对模具的需求量不断增长。

近年来，模具工业一直以15％左右的增长速度快速发展,模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。

浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。

近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。

一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件,个别厂家还引进了Moldflow、C—Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件，并成功应用于冲压模的设计中。

以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步，东风汽车公司模具厂、一汽模具中心等模具厂家已能生产部分轿车覆盖件模具。

此外，许多研究机构和大专院校开展模具技术的研究和开发.经过多年的努力,在模具CAD/CAE/CAM技术方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面做出了贡献。

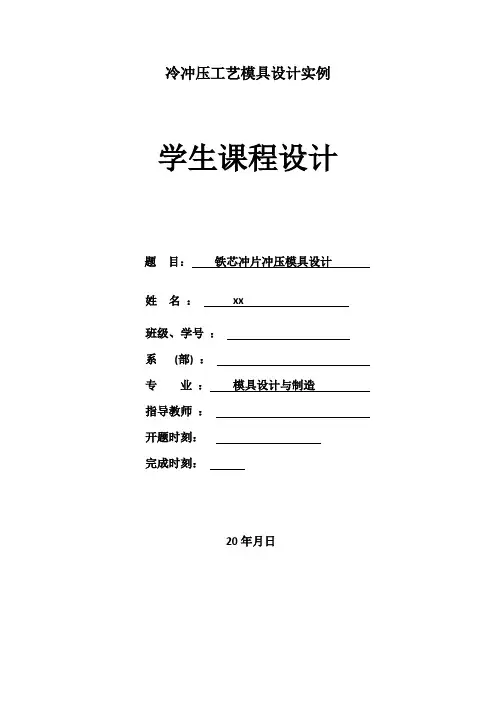

冷冲压工艺模具设计实例学生课程设计题目：铁芯冲片冲压模具设计姓名：xx班级、学号：系(部) ：专业：模具设计与制造指导教师：开题时刻：完成时刻：20年月日名目一.冲裁件的工艺分析 (3)1.1制件的冲压工艺分析1.2 尺寸精度分析二、工艺方案的制定 (3)2.1差不多工序2.2各种方案的比较三、模具类型的选择 (4)3.1,模具的选择四、压力机的选择 (5)5.1 各工序压力的运算5.2压力机的选择5.3模具压力中心的运算五、排样 (5)4.1排样方式的确定4.2条料宽度，导料间距4.3材料的利用率七、模具结构形式的选择 (9)7.1定位方式及定位零件的选择7.2 导向方式及导向零件的选择7.3卸料方式及卸料零件的选择八、模架的架构形式和相关尺寸九、模具工作零件设计 (6)6.1凹凸模的间隙6.2刃口尺寸运算6.3外形尺寸运算6.4压力机校核十、模具的安装、调整和安全措施 (10)十一、冲压工作的其他事项 (10)«冷冲压工艺及模具设计»课程设计说明书一、冲裁件的工艺性分析t=0.5mm 材料为Q235图1上图产品属于结构简单的板状制品，材料为Q235， 属于一般碳素钢，查表可知其屈强比小，延伸率较高，具有良好的冲压性能。

几何形状：该冲裁件简单对称。

尺寸精度：17.030±，尺寸公差为IT13级。

孔德中心距为10.020±，尺寸精度为IT12，其余尺寸为50、10、35、7.5、15、8,均按IT14级进行加工 ，查表能够得未注公差的尺寸偏差为62.0050-36.0010-、62.0035-、36.005.7-、43.0015- 、036.08+ 以上符合冲裁件的经济精度。

该冲裁件的孔的尺寸为8mm 大于冲孔的最小尺寸 最小孔边距为3.5mm ，符合冲裁的条件。

表面质量没有要求，断面粗糙度取Ra12.5--50μm 。

结论：适合冲裁二、工艺方案制定。

冲压模具设计实例讲解冲压模具是工业生产中常用的一种模具，它主要用于金属材料的成型加工。

冲压模具设计是冲压工艺中的重要环节，其设计合理与否直接影响到产品的质量和生产效率。

下面我将通过一个冲压模具设计实例来详细讲解其设计过程和要点。

我们以一个简单的盖板零件为例，来进行冲压模具的设计。

假设这个盖板零件由矩形材料（宽度80mm，长度100mm）制成，其上方有一个凸出的圆形凸台（直径50mm）。

首先，我们需要对盖板的形状和尺寸进行分析，在分析过程中确立产品的几何特征。

根据零件的外形和要求，将整个零件分解为以下几个部分：上模板、下模板、导向柱、顶针、顶模板以及凸台的凸模。

通过仔细测量和分析，确定每个部分的几何形状和尺寸。

其次，我们需要确定零件的材料以及厚度，并结合厚度来选择模具的材料。

在这个实例中，假设盖板材料为2mm的冷轧板（SPCC），则模具材料可以选择为优质合金工具钢。

第三步，我们根据零件的形状，在上模板和下模板上确定模具的开料位置和孔位。

开料位置应当考虑到材料的利用率和加工方便性，孔位的位置应与零件几何特征和加工工艺相匹配，以确保零件可以顺利成型。

在本实例中，下模板的开料位置经过综合考虑后确定在模具中心位置，上模板的开料位置则需要根据凸台的形状和位置来决定。

第四步，我们需要确定导向柱、顶针和顶模板的位置和尺寸。

导向柱的位置应当能够确保上下模板的精确定位，并保证模具在使用过程中的稳定性。

顶针的位置需要根据零件的特征来决定，以确保成型过程中零件的成型质量。

顶模板则需要根据零件的形状和材料选择合适的凸模形状和尺寸，以确保零件的成型质量。

最后一步，我们需要根据上述设计结果进行模具的绘图制作。

绘图要求精确、准确，需要包含所有的模具建构要素和加工尺寸等信息，以便制造部门进行模具加工和组装。

综上所述，冲压模具设计涉及到多个方面的考虑和决策，需要综合考虑零件的特征、工艺要求、材料特性等多个因素。

通过合理的设计和制作，可以保证模具的质量和使用效果，提高产品的生产效率和质量。

1. 冲压件工艺分析2. 工艺方案及模具结构类型3. 排样设计4．冲压力与压力中心计算5．工作零件刃口尺寸计算落料部分以落料凹模为基准计算 ,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制。

既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。

刃口尺寸计算见表1。

表 1 刃口尺寸计算6．工作零件结构尺寸7．其它模具零件结构尺寸根据倒装复合模形式特点: 凹模板尺寸并查标准JB/T-6743.1-94，确定其它模具模板尺寸列于表2:根据模具零件结构尺寸 ,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。

8．冲床选用根据总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。

其主要工艺参数如下：公称压力： 630KN滑块行程： 130mm行程次数： 50 次∕分最大闭合高度： 360mm连杆调节长度： 80mm工作台尺寸（前后×左右）：480mm × 710mm9．冲压工艺规程10．模具总装配图图 4 模具装配图11．模具零件图图 5 凸凹模图 6 冲孔凸模图 7 落料凹模板图 8 上模座板图 9 下模座板图 10 上垫板图 11 下垫板图 12 凸模固定板图 13 空心垫板图 14 推件块图 15 卸料板图 16 凸凹模固定板1. 主要模具零件加工工艺过程落料凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC冲孔凸模加工工艺过程材料： T10A 硬度： 56 ～ 60HRC凸凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC凸模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC凸凹模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC卸料板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC下垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC空心垫板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上模座加工工艺过程材料 :HT200下模座加工工艺过程材料： HT200推件块加工工艺过程材料 :45# 硬度 : 24 — 28 HRC2. 加工过程：详见素材资源库中的视频。

冲压模具设计与制造实例例：图1所示冲裁件,材料为A3,厚度为2mm,大批量生产.试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程. 零件名称：止动件 生产批量：大批 材料：A3 材料厚度：t=2mm一、 冲压工艺与模具设计1.冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢,具有较好的可冲压性能. ②零件结构：该冲裁件结构简单,并在转角有四处R2圆角,比较适合冲裁. ③尺寸精度：零件图上所有未注公差的尺寸,属自由尺寸,可按IT14级确定工件尺寸的公差.孔边距12mm 的公差为,属11级精度.查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm零件内形：10 mm孔心距：37±0.31mm 结论：适合冲裁. 2.工艺方案及模具结构类型该零件包括落料、冲孔两个工序,可以采用以下三种工艺方案：+①先落料,再冲孔,采用单工序模生产.②落料-冲孔复合冲压,采用复合模生产.③冲孔-落料连续冲压,采用级进模生产.方案①模具结构简单,但需要两道工序、两套模具才能完成零件的加工,生产效率较低,难以满足零件大批量生产的需求.由于零件结构简单,为提高生产效率,主要应采用复合冲裁或级进冲裁方式.由于孔边距尺寸12 mm有公差要求,为了更好地保证此尺寸精度,最后确定用复合冲裁方式进行生产.工件尺寸可知,凸凹模壁厚大于最小壁厚,为便于操作,所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式.3.排样设计查冲压模具设计与制造表 2.5.2,确定搭边值：两工件间的搭边：a=2.2mm工件边缘搭边：a1=2.5mm步距为：32.2mm条料宽度B=D+2a1=65+2=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷70××100%=%查板材标准,宜选900mm×1000mm的钢板,每张钢板可剪裁为14张条料70mm×1000mm,每张条料可冲378个工件,则η为：η=nA1/LB×100%=378×1550/900×1000×100%=%即每张板材的材料利用率为%4.冲压力与压力中心计算⑴冲压力落料力 F总=τ=××2×450=KN其中τ按非退火A3钢板计算.冲孔力 F冲=τ=×2π×10×2×450=KN其中：d 为冲孔直径,2πd为两个圆周长之和.卸料力 F卸=K卸F卸=×=KN推件力 F推=nK推F推=6××=KN其中 n=6 是因有两个孔.总冲压力：F总= F落+ F冲+ F卸+ F推=+++=KN⑵压力中心如图3所示：由于工件X方向对称,故压力中心x0=32.5mm=13.0mm其中：L1=24mm y1=12mmL2=60mm y2=0mmL3=24mm y1=12mmL4=60mm y4=24mmL5=60mm y5=27.96mmL6=60mm y6=24mmL7=60mm y7=12mmL8=60mm y8=12mm计算时,忽略边缘4-R2圆角.由以上计算可知冲压件压力中心的坐标为,135.工作零件刃口尺寸计算落料部分以落料凹模为基准计算,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制.即以落料凹模、冲孔凸模为基准,凸凹模按间隙值配制.刃口尺寸计算见表16.工作零件结构尺寸落料凹模板尺寸：凹模厚度：H=kb≥15mmH=×凹模边壁厚：c≥~2H=~2×=~mm 实取c=30mm凹模板边长：L=b＋2c=65＋2×30=125mm查标准JB/T ：凹模板宽B=125mm故确定凹模板外形为：125×125×18mm.将凹模板作成薄型形式并加空心垫板后实取为：125×125×14mm.凸凹模尺寸：凸凹模长度：L=h1+h2+h=16+10+24=50mm其中：h1-凸凹模固定板厚度h2-弹性卸料板厚度h-增加长度包括凸模进入凹模深度,弹性元件安装高度等凸凹模内外刃口间壁厚校核：根据冲裁件结构凸凹模内外刃口最小壁厚为7mm,根据强度要求查冲压模具设计与制造表2.9.6知,该壁厚为4.9mm即可,故该凸凹模侧壁强度足够.冲孔凸模尺寸：凸模长度：L凸= h1+h2+h3=14+12+1440mm其中：h1-凸模固定板厚 h2-空心垫板厚 h3-凹模板厚凸模强度校核：该凸模不属于细长杆,强度足够.7.其它模具零件结构尺寸根据倒装复合模形式特点：凹模板尺寸并查标准JB/,确定其它模具模板尺寸列于表2：根据模具零件结构尺寸,查标准GB/选取后侧导柱125×25标准模架一副.8.冲床选用根据总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块.其主要工艺参数如下：公称压力：63KN滑块行程：130mm行程次数：50次/分最大闭合高度：360mm连杆调节长度：80mm工作台尺寸前后×左右：480mm×710mm二、模具制造1、主要模具零件加工工艺过程制件：柴油机飞轮锁片材料：Q235料厚：1.2mm该制件为大批量生产,制品图如下：一冲裁件的工艺分析1、冲裁件为Q235号钢,是普通碳素钢,有较好的冲压性能,由设计书查得τ=350Mpa.2、该工作外形简单,规则,适合冲压加工.3、所有未标注公差尺寸,都按IT14级制造.4、结论：工艺性较好,可以冲裁.方案选择：方案一：采用单工序模.方案二：采用级进模.方案三：采用复合模.单工序模的分析单工序模又称简单模,是压力机在一次行程内只完成一个工序的冲裁模.工件属大批量生产,为提高生产效率,不宜采用单工序模,而且单工序模定位精度不是很高,所以采用级进模或复合模.级进模的分析级进模是在压力机一次行程中,在一副模具上依次在几个不同的位置同时完成多道工序的冲模.因为冲裁是依次在几个不同的位置逐步冲出的,因此要控制冲裁件的孔与外形的相对位置精度就必须严格控制送料步距,为此,级进模有两种基本结构类型：用导正销定距的级进模和用侧刃定距的级进模.另外级进模有多个工序所以比复合模效率低.复合模的分析复合模是在压力机一次工作行程中,在模具同一位置同时完成多道工序的冲模.它不存在冲压时的定位误差.特点：结构紧凑,生产率高,精度高,孔与外形的位置精度容易保证,用于生产批量大.复合模还分为倒装和正装两种,各有优缺点.倒装复合模但采用直刃壁凹模洞口凸凹模内有积存废料账力较大,正装复合模的优点是：就软就薄的冲裁件,冲出的工件比较平整,平直度高,凸凹模内不积存废料减小孔内废料的胀力,有利于凸凹模减小最小壁厚.经比较分析,该制件的模具制造选用导料销加固定挡料销定位的弹性卸料及上出件的正装复合模.二排样图设计及冲压力和压力中心的计算由3-6,3-8表可查得：a1=,a=,△=查书391.料宽计算： B=D+2a=62+2=64mm2.步距：A=D=a1=62+=62.8mm3.材料利用率计算：η=A/BS×100%=πR2-πR2+12/64=312-+/64×100%=%其中a是搭边值,a1是工作间隙,D是平行于送料方向冲材件的宽度,S是一个步距内制件的实际面积,A是步距,B是料宽,R1是大圆半径,R2是小圆半径,12×是方孔的面积,η为一个步距内的材料的利用率4.冲裁总压力的确定：L=231+2+12+2=周边总长计算冲裁力：F=KLtτ查设计指导书得τ=350MpaF=350≈180KN落料力：F落=τ=231350=卸料力：F卸=kF落==冲孔力：F冲=τ+12+2350=顶件力：F顶=-k2F落==冲裁总压力：F∑=F落+F卸+F冲+F顶=+++=F压=~F∑=246KN说明：K为安全系数,一般取；k为卸料力系数,其值为~,在上式中取值为；k2为顶件力系数,其值为~,式中取值为5.压力机的初步选用：根据制件的冲裁的公称压力,选用开式双柱可倾式压力机,公称压力为350k N 形号为J23-35 满足：F压≥F∑。

冲压模具设计实例设计实例：汽车车门内板冲压模具1.需求分析首先进行需求分析，了解客户对产品的要求。

在这个实例中，我们的客户要求生产汽车车门内板，需要模具能够冲压出符合要求的车门内板。

2.零件设计根据客户需求，设计车门内板零件。

考虑到实际生产中的材料和工艺要求，确定车门内板的形状、尺寸和厚度等。

3.工艺设计根据车门内板的形状和材料特性，确定冲压工艺。

包括冲压次数、冲压力度、冲裁布局等。

4.模具设计根据上述工艺要求，开始进行冲压模具的设计。

主要步骤如下：(1)模具结构设计：确定模具的结构形式，包括上模座、下模座、导柱、导套等部件。

(2)模具材料选择：根据模具的使用要求和生产批量确定模具材料。

汽车车门内板的生产通常使用耐磨性、强度高的工具钢。

(3)模具零件设计：根据模具结构设计的要求，设计模具的每个零件，包括上模、下模、剪切刀等。

(4)组件装配设计：将每个零件进行装配设计，确保零件可以精准地定位和配合。

(5)冲裁布局设计：根据冲裁过程的要求，确定上模、下模和冲裁刀的位置和布局，确保冲裁过程稳定和准确。

(6)模具热处理设计：由于模具在冲压过程中受到较大的应力和摩擦力，需要进行热处理，提高其硬度和耐磨性。

(7)模具安装设计：考虑到模具的使用和维护，设计合理的模具安装方式，方便更换模具和进行维护。

5.模具加工制造根据模具设计图纸，进行模具加工制造。

包括数控加工、磨削、电火花等工艺。

确保模具加工精度和质量。

6.模具调试和试产完成模具制造后，进行模具的调试和试产。

包括模具的安装和调整，冲压参数的调整等。

确保模具运行稳定和冲压产品质量合格。

通过以上步骤，完成一套汽车车门内板冲压模具的设计和制造。

在实际生产中，可以根据需求进行相应的改进和优化。

冲压模具设计是一门综合性较强的工程技术，需要综合考虑材料、工艺、机械、加工等方面的知识。

只有通过科学合理的设计，才能制造出高质量的冲压模具。

冲压模具结构设计及实例冲压模具是现代工业中常用的一种模具，广泛应用于汽车、家电、电子、航空航天等行业。

冲压模具的结构设计对于产品的质量和生产效率起着至关重要的作用。

本文将以冲压模具结构设计及实例为主题，详细介绍冲压模具的结构设计原则和实例。

一、冲压模具结构设计原则1. 合理的结构设计：冲压模具的结构设计应该考虑到产品的形状和尺寸要求，合理安排模具的各个零部件，并确保结构的稳定性和刚度。

2. 材料的选择：冲压模具的零部件应选用高强度、耐磨损的材料，以提高模具的使用寿命和抗疲劳性能。

3. 零部件的加工精度：冲压模具的零部件加工精度要求较高，特别是模具的工作表面，应具备高度的平整度和光洁度，以确保产品的质量。

4. 模具的便于维修：冲压模具在使用过程中会出现磨损和损坏的情况，因此模具的设计应考虑到维修方便性，以减少停机时间和成本。

二、冲压模具结构设计实例以汽车车门的冲压模具为例，介绍冲压模具的结构设计。

1. 上模：上模是冲压模具的主要构件，上模上安装有冲头和定位销。

冲头通过上模的动作，在下模上对工件进行冲压加工。

2. 下模：下模是冲压模具的另一个重要构件，下模上安装有模座和导柱。

模座用于支撑工件，在冲压过程中起到定位和支撑作用。

3. 前导柱和后导柱：前导柱和后导柱用于保持上模和下模的水平位置，以确保冲压过程中的精度和稳定性。

4. 导向套和导向销：导向套和导向销用于引导上模和下模的运动方向，避免模具在工作中出现偏差和误差。

5. 冲头和冲座：冲头和冲座是冲压模具的核心部分，冲头通过上模和冲座的动作，对工件进行冲压加工。

6. 顶出装置：顶出装置用于将冲压后的工件从模具中顶出，以便后续的加工和装配。

7. 模具底座：模具底座是冲压模具的支撑部分，用于固定模具和连接冲床。

以上是汽车车门的冲压模具结构设计的简要介绍，实际的冲压模具设计过程还需要考虑到更多细节和工艺要求。

总结：冲压模具的结构设计对于产品的质量和生产效率有着重要的影响。
