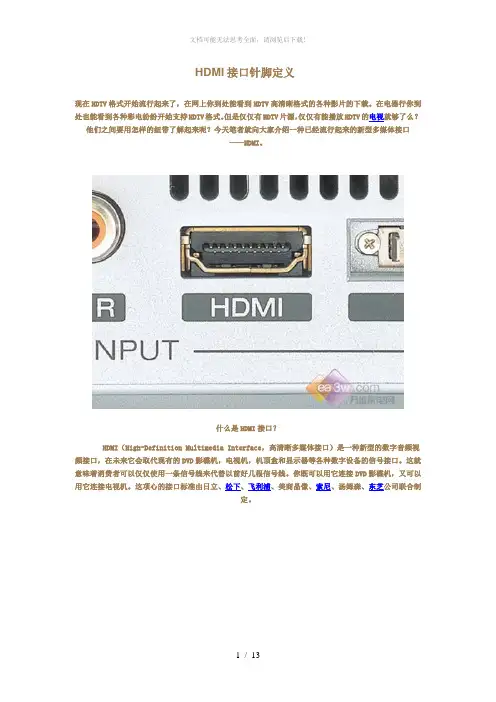

HDMI接口定义
连线方法：
H代表HDMI，D代表DVI-I
H1-D2 :
T.M.
D.S DATA2+
H2-D3 :
T.M.
D.S DATA2屏蔽
H3-D1 :
T.M.
D.S DATA2-
H4-D10 :
T.M.
D.S DATA1+
H5-D11 :
T.M.
D.S DATA1屏蔽
H6-D9 :
T.M.
D.S DATA1-
2 / 4
H7-D18 :
T.M.
D.S DATA0+
H8-D19 :
T.M.
D.S DATA0屏蔽
H9-D17 :
T.M.
D.S DATA0-
H10-D23: T.M.
D.S DATA CLOCK+
H11-D22: T.M.
D.S DATA CLOCK屏蔽
H12-D24: T.M.
D.S DATA CLOCK-
H13 :
CEC (Consumer Electronics Control可选择的电子消费控制器)H14 :
Reserved (in cable but N.
C. on device)
H15-D6 :
SCL(DDC时钟线)
3 / 4
H16-D7 :
SDA(DDC数据线)
H17-D15: DDC/CEC Ground
H18-D14: +5V电源线
H19-D16:热插拔探测线
当信源设备和接收设备通过HDMI线连接后，会首先接通1-17及19管脚，最后再连接第18脚。当接收设备第18脚被连通，并接收到+5V电压时，会把第19脚的HPD信号变为高电平，通知源端可以开始接收带有接收端设备各种信息的E-EDID数据（Enhanced Extended Display Identification Data），此时源端则可以开始通过DDC（Display Data Channel）接收E-EDID信息。至此，源端和接收端之间的初始化完毕，并在二者之间建立了一条数据通道。
在此通道建立以后，设备是否能够自动跳转到HDMI发送/接收状态则需要由设备本身的软件来进行控制，“热插拔”只能够起到建立物理连接的作用。
我们可以粗略地计算一下，目前HDMI的传输速率可以达到165MHz，（也就是他的带宽达到165M）也就是说每秒可以传输
1."65亿个像素。而无损传输1080p/60Hz的高清节目则需要
124."416MHz的速率（1920x1080x60=0），经计算可得知使用TypeA类HDMI接口（具体见后）可以实现1080p/80Hz的节目信号。而如果使用TypeB类HDMI则更可以达到340MHz的传输速率！
HDMI的英文全称是“ High Definition Multimedia ”，即：
高清晰度多媒体接口。
它可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数／模或者模／数转换，可以保证最高质量的影音信号传送。应用HDMI的好处是：
4 / 4
只需要一条HDMI线，便可以同时传送影音信号，大大简化家庭影院系统的安装。
HDMI在引脚上和DVI兼容，只是采用了不同的封装。与DVI相比。HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。HDMI最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号。HDM1支持EDI
D、DDC2B，因此HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频倍频格式。
HDMI接口端子排列见附图，其端子定义及其与' DVI接口端子的对应关系见附表。
1对时钟差分线。
3对数据传输差分线。
CEC :
实现单线控制的信号，一个遥控器可以控制所有支持HDMI的数字产品。它是单一的一条信号线，是HDMI规格化的装置之间的控制信号与控制的一种协议。
技术规范中如此定义：
The CEC channel is optionally used for higher-level user functions such
asautomatic setup tasks or tasks typically associated with infrared remote control
usage.HPD:
hot plug detect.热插拔探测。
