hdmi接口标准规范

  • 格式：docx
  • 大小：24.55 KB
  • 文档页数：2

hdmi接口标准规范

HDMI接口标准规范。

HDMI（High Definition Multimedia Interface）是一种数字化视频和音频传输接口，它已经成为了现代影音设备中最常用的接口标准之一。HDMI接口不仅可以传输高清视频信号，还可以传输高保真音频信号，因此在家庭影音娱乐、电脑显示、数字电视等领域得到了广泛的应用。为了确保HDMI接口的兼容性和稳定性，HDMI接口标准规范被制定并不断更新，以满足不断发展的数字影音传输需求。

首先，HDMI接口标准规范对接口的物理特性进行了详细规定。包括接口的形状、尺寸、引脚定义、插拔次数等方面。这些规范的制定，保证了不同厂家生产的HDMI接口设备在连接时能够完美匹配，不会出现因接口不兼容而无法连接的问题。同时，规范中还对接口的材质和制造工艺进行了要求，以确保接口的耐用性和稳定性。

其次，HDMI接口标准规范对数字信号的传输进行了严格规定。HDMI接口可以传输的视频格式包括标清、高清甚至超高清，同时还支持3D视频和HDR视频的传输。在音频方面，HDMI接口可以传输多声道高保真音频信号，支持各种音频格式的解码和传输。为了确保这些数字信号的稳定传输，HDMI接口标准规范对信号的传输速率、时序、时钟同步等方面进行了详细规定，以确保不同设备之间的信号传输互操作性。

另外，HDMI接口标准规范还对接口的功能进行了规定。HDMI接口不仅可以传输视频和音频信号，还可以支持设备之间的双向通信和控制。规范中规定了HDMI接口支持的各种功能和协议，包括CEC（Consumer Electronics Control）消费电子产品控制、HDCP（High-bandwidth Digital Content Protection）高清数字内容保护、ARC（Audio Return Channel）音频回传通道等功能。这些功能的规范化，使得不同厂家生产的HDMI设备在功能上能够实现互操作，为用户提供了更加便利的使用体验。 最后，HDMI接口标准规范还对接口的标志和认证进行了规定。HDMI接口标准规范中规定了HDMI接口的标志和标识使用规范，以及HDMI接口设备的认证流程和标准。这些规范的制定，保证了消费者能够通过标志和认证来识别和购买符合标准的HDMI接口设备，避免了因设备不兼容或不符合标准而导致的使用问题。

总之，HDMI接口标准规范的制定和更新，为数字影音设备的互联互通提供了坚实的基础。通过对接口的物理特性、数字信号传输、功能和标志认证等方面进行规范，HDMI接口标准规范保证了不同厂家生产的HDMI设备在互联互通时能够实现兼容和稳定的传输，为用户提供了更加便利和可靠的数字影音体验。

合集下载

hdmi接口硬件测试标准及说明

hdmi接口硬件测试标准及说明

hdmi接口硬件测试标准及说明

HDMI（High Definition Multimedia Interface）是一种数字音视频接口，广泛用于连接高清电视、显示器、投影仪等设备。HDMI 接口的硬件测试通常需要遵循 HDMI 规范和相应的测试标准，以确保设备之间的互操作性和性能。

以下是 HDMI 接口硬件测试的一些常见标准和说明：

1. **HDMI 规范：**

- HDMI 标准由 HDMI Forum 维护，它定义了 HDMI 接口的物理连接、电气规范、通信协议和支持的功能。硬件测试应当符合相关的 HDMI 规范版本，例如 HDMI 1.4、HDMI 2.0、HDMI 2.1 等。

2. **HDMI CTS（Compliance Test Specification）：**

- HDMI CTS 是 HDMI Forum 制定的一套符合 HDMI 规范的测试规范。设备制造商通常需要进行 HDMI CTS 测试，以确保其产品符合 HDMI 规范。CTS 测试涵盖了多个方面，包括信号质量、电气特性、功能性等。

3. **HDMI ATC（Authorized Test Centers）：** - HDMI ATC 是由 HDMI Forum 授权的测试中心，负责执行

HDMI CTS 测试。通过 HDMI ATC 测试的产品可以获得 HDMI

Forum 的认证，表示其符合 HDMI 规范。

4. **HDMI High Speed Cable Testing：**

- HDMI 高速电缆是支持高分辨率和高带宽的 HDMI 版本所需的。对于 HDMI 2.0 和 HDMI 2.1，高速电缆测试变得尤为重要。这涉及到电缆的传输速率、带宽、时钟频率等参数的测试。

5. **HDMI HDCP（High-bandwidth Digital Content Protection）：**

HDMI接口标准

HDMI接口标准

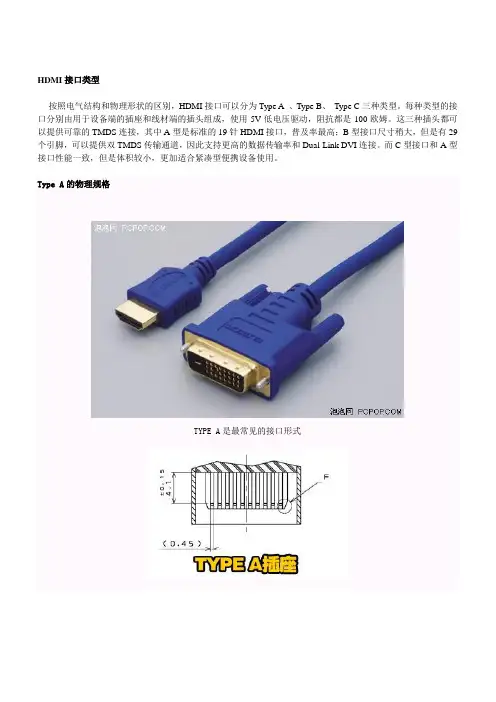

HDMI接口类型

按照电气结构和物理形状的区别，HDMI接口可以分为Type A 、Type B、 Type C三种类型。每种类型的接口分别由用于设备端的插座和线材端的插头组成，使用5V低电压驱动，阻抗都是100欧姆。这三种插头都可以提供可靠的TMDS连接，其中A型是标准的19针HDMI接口，普及率最高；B型接口尺寸稍大，但是有29个引脚，可以提供双TMDS传输通道，因此支持更高的数据传输率和Dual-Link DVI连接。而C型接口和A型接口性能一致，但是体积较小，更加适合紧凑型便携设备使用。Type A的物理规格

TYPE A是最常见的接口形式

Type A型HDMI插座成扁平的“D”型，上宽下窄。接口外侧设有一圈厚度为0.5毫米的金属材质屏蔽层，防止来自外界的各种干扰信号。其中用于设备端的插座内径最宽处14毫米，高4.55毫米。19跟引脚在中心位置分两层排列。每根引脚的宽度为0.45毫米，长度为4.1毫米。

A型的插头外径是最宽处13.9毫米，高4.45毫米。内部的引脚呈环状排列。而HDMI标准规定这些尺寸的误差要控制在相当小的范围内（0.05毫米左右），以保证良好的接触性。

以Type A为例，HDMI各引脚的定义如下：

Type B的物理规格

B型HDMI接口的物理结构相比于A型接口，基本形状并没有太大变化，都是“D”型。但是其插座端最大宽度达到了21.3毫米，比A型的14毫米足足大了一圈。

相应的，B型接口的插头端尺寸也有所改变，具体看下图。 Type B型接口

Type C接口物理规格

C型HDMI接口设计目的就是为了紧凑型便携设备，因此C型插座的尺寸只有10.5×2.5毫米，而插头也只有10.42×2.4毫米。非常的小巧。

Type C - Type A转换器 这三种HDMI接口之间并没有做到完全的兼容，也就是说A型头不能通过转接设备连接到B型头，B型头又不能转接成C型头，不过由于A型头和C型头仅仅是物理尺寸上不一样，他们之间是可以通过转换设备实现兼容的。

HDMI1.4规范中文版

HDMI1.4规范中文版

1 高清晰度多媒体接口规范 1.4 日立 松下 飞利浦 矽映公司 索尼 汤姆逊 东芝 2009 年 6 月 5 日

2 前言 注意 文献版本历史

3

目录

前言 注意 文献版本历史 知识产权说明 联系方式 发布 声明

1 介绍

1.1 目的和范围 1.2 语法参考 1.3 参考规范 1.4 文档组织 1.5 使用范例

2定义

2.1一致性分级 2.1术语 2.3缩略词

3概述

4物理层

4.1连接器和线缆

4.1.1连接器和线缆概述 4.1.2连接器要求 4.1.3双向连接 4.1.4连接器管脚分配 4.1.5线序

4 4.1.6连接器机械性能 4.1.7连接器电气特性 4.1.8连接器环境特性 4.1.9连接器图形－配合接口尺寸 4.1.10线缆适配器规范

4.2电气规范

4.2.1 TMDS 概述 4.2.2 TMDS 系统操作条件 4.2.3 TMDS 标准和测试概述 4.2.4 HDMI 发端的 TMDS 特性 4.2.5 HDMI 收端的 TMDS 特性 4.2.6 组装线缆的 TMDS 特性 4.2.7 5 V 电压信号 4.2.8 DDC 4.2.9 热插拔监测信号(HPD) 4.2.10 CEC 线 4.2.11 应用线 4.2.12 鲁棒性要求

5信号及编码

5.1概述

5.1.1 链接架构 5.1.2 操作模式概述

5.2 操作模式

5.2.1 控制周期 5.2.2 视频数据周期 5.2.3 数据岛周期 5.3 数据岛数据包的定义 5.3.1 报文头

5.3.2 空包

5.3.3 音频时钟重构报文 5.3.4 音频采样报文 5.3.5信息帧报文 5.3.6 通用控制报文

5 5.3.7 音频内容保护报文（ACP） 5.3.8 ISRC 报文 5.3.9 单比特音频采样报文 5.3.10 DST 音频报文 5.3.11 高比特率（HBR）音频流报文 5.3.12 GAMA 媒体数据报文

HDMI信号接口及显示规范

HDMI信号接口及显示规范

HDMI信号接⼝及显⽰规范

HDMI信号接⼝及显⽰规范

1：范围

本规范规定了视频产品接收设备中HDMI信号外部接⼝互连的电⽓特性和机械配接要求。

本部分适⽤于视频产品接收设备间标准接⼝HDMI信号的连接。

规范参考⽂件

《High-Definition Multimedia Interface Specification Version 1.3》

⾼清晰度多媒体接⼝标准

《DDWG(Digital Display Working Group》数字显⽰标准

《EIA/CEA-861>电⼦产品⾏业标准》

《High-bandwidth Digital Content Protection System Revision 1.2》⾼速数位带宽保护标准《Video Electronics Standards Association》2:术语及定义

A: HDMI （High Definition Multimedia Interface）⾼解晰度多媒体数位传输界⾯,是基于DVI（Digital Visual Interface）的基础上延伸出的新定义，适合在数码电视、DVD播放机、机顶盒以及其它数码视听产品中使⽤。在保持⾼质量的情况下能够以数码形式传输未经压缩的⾼分辨率视频和多声道⾳频资料,频宽也从原来的165Mhz提⾼到340Mhz(25Mhz---340Mhz),最⾼资料传输速度：10.2Gbps, ,，此外HDMI功能还⽀持EDID,DDC2B, 因此具有HDMI的设备具有“即插即⽤”的特点，信号源和显⽰设备之间会⾃动进⾏“协商”，⾃动选择最合适的视频/⾳频格式, 最重要⼀点就是含有HDMI 功能的产品必须通过验证(HDMI Compliance Test)才能获准使⽤HDMI商标.B: 由于HDMI信号中将⾳频和视频信号均加载到⼀根电缆在线，因此不像现有模拟⽅式的视听产品那样需要拉多条线。HDMI中采⽤了适合在数码携带型摄像机上使⽤的⼩型接⼝。另外，还⽀持家电产品业内团体Consumer Electronics Association（CEA）的标准规格EIA/CEA-861x。
