HDMI接口介绍

hdmi接口工作原理

HDMI（High Definition Multimedia Interface）是一种数字接口标准，用于传输高质量的音频和视频信号。它可以连接各种电子设备，如电视、电脑、DVD播放器和音响系统等。

HDMI接口的工作原理是通过串行传输将数字音频和视频信号从源设备（如DVD播放器）发送到目标设备（如电视），并通过单根高速传输线缆进行数据传输。这种数字传输方式可以避免信号损失和干扰，从而提供更高的音视频质量。

在HDMI接口中，源设备将音频和视频信号转换为数字信号，并通过接口将其发送到目标设备。接收端的设备会解码接收到的数字信号，并将其转换为音频和视频信号，以在显示屏上播放。由于数字信号的传输，HDMI接口可以提供更清晰、更细腻的图像和更高质量的音频效果。

HDMI接口的特点之一是它支持高清晰度视频传输。HDMI接口可以传输多种分辨率的视频信号，包括720p、1080i和1080p等，从而提供更高质量的视觉效果。此外，HDMI接口还支持多通道音频传输，能够提供7.1声道的环绕音效，以及更好的立体声音频效果。

除了音频和视频信号，HDMI接口还支持其他功能，如传输网络数据和控制信号。通过HDMI接口，用户可以将互联网连接到支持HDMI的设备上，从而享受更多的功能和服务。此外，HDMI接口还支持CEC（Consumer Electronics Control）功能，允许用户通过一台遥控器控制多个连接的HDMI设备。

总结起来，HDMI接口的工作原理是通过数字信号的传输，将音频和视频信号从源设备传输到目标设备，提供更高质量的音视频效果。它支持高清晰度视频传输、多通道音频传输和其他功能，使用户能够享受更丰富的娱乐体验。

HDMI、DVI、VGA等这些接口都是些什么？

简单地说，这些接口都是常见的视频接口，HDMI、DVI、VGA主要见于电脑显卡、显示器，HDMI在目前的电视中也非常普及。

先看个基本规格表，各个接口的差异大概能看个明白：

VGA

VGA接口的历史最为悠久，由IBM在1987年推出，模拟信号的视频标准，它有15针，分成3排，每排5个孔，用于传输红、绿、蓝三色模拟信号以及行场同步信号。

由于VGA是模拟接口，传输模拟信号，抗干扰能力差，传输距离短，而且VGA接口的模拟信号要经过多次数模、模数转换，画质下降，已逐渐淘汰。

DVI

DVI（Digital Video Interface，即数字视频接口），基于TMDS(Transition Minimized Differential Signaling，转换最小差分信号)技术来传输数字信号，TMDS使用一定的压缩编码算法将RGB每路8Bit的数据转成成10bit数据，其包含有行场同步信息、时钟信息、数据DE、纠错等，经过DC平衡后，采用差分信号传输数据。

DVI有着更好的电磁兼容性，能实现长距离、高质量的数字信号传输，一度是电脑上的主流接口。

但是DVI接口在标准制定之初就先天不足，传输带宽提升有限，接口又比较大，不能提供4K@60Hz的画面，DVI接口也渐渐脱离主流。

HDMI

HDMI（High Definition Multimedia Interface，高清晰多媒体接口），是一种全数字化视频和声音传输接口，由于能同时发送未压缩的音频及视频信号，被电视机制造商广泛接纳，用于机顶盒、DVD机、PC、笔记本、游戏主机、数字音响与电视机等设备上。

HDMI在形式上分为HDMI A Type、HDMI C Type、HDMI D

Type三种，接口大小体积依次递减。 总的来说，从VGA到DVI，再从DVI到HDMI，是视频接口发展变化的一个基本形态，它们能传输的信号从模拟进化到数字，从纯视频进化到音频+视频，从1080P分辨率进化到8K，是技术进步的一个缩影。

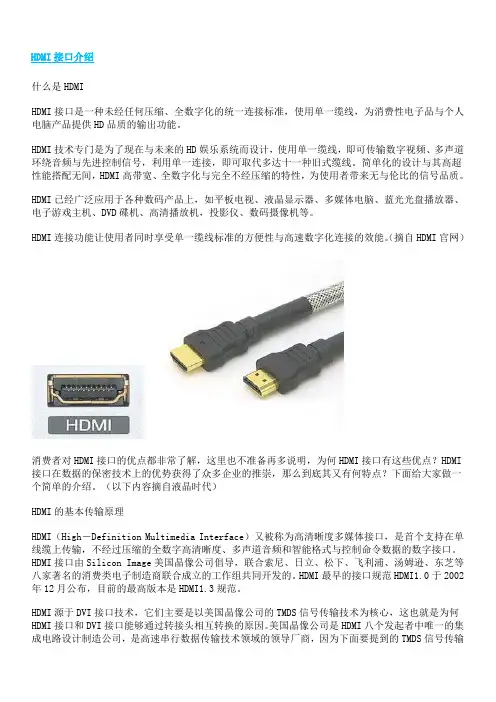

HDMI接口介绍

什么是HDMI

HDMI接口是一种未经任何压缩、全数字化的统一连接标准，使用单一缆线，为消费性电子品与个人电脑产品提供HD品质的输出功能。

HDMI技术专门是为了现在与未来的HD娱乐系统而设计，使用单一缆线，即可传输数字视频、多声道环绕音频与先进控制信号，利用单一连接，即可取代多达十一种旧式缆线。简单化的设计与其高超性能搭配无间，HDMI高带宽、全数字化与完全不经压缩的特性，为使用者带来无与伦比的信号品质。

HDMI已经广泛应用于各种数码产品上，如平板电视、液晶显示器、多媒体电脑、蓝光光盘播放器、电子游戏主机、DVD碟机、高清播放机，投影仪、数码摄像机等。

HDMI连接功能让使用者同时享受单一缆线标准的方便性与高速数字化连接的效能。（摘自HDMI官网）

消费者对HDMI接口的优点都非常了解，这里也不准备再多说明，为何HDMI接口有这些优点？HDMI接口在数据的保密技术上的优势获得了众多企业的推崇，那么到底其又有何特点？下面给大家做一个简单的介绍。（以下内容摘自液晶时代）

HDMI的基本传输原理

HDMI（High－Definition Multimedia Interface）又被称为高清晰度多媒体接口，是首个支持在单线缆上传输，不经过压缩的全数字高清晰度、多声道音频和智能格式与控制命令数据的数字接口。HDMI接口由Silicon Image美国晶像公司倡导，联合索尼、日立、松下、飞利浦、汤姆逊、东芝等八家著名的消费类电子制造商联合成立的工作组共同开发的。HDMI最早的接口规范HDMI1.0于2002年12月公布，目前的最高版本是HDMI1.3规范。

HDMI源于DVI接口技术，它们主要是以美国晶像公司的TMDS信号传输技术为核心，这也就是为何HDMI接口和DVI接口能够通过转接头相互转换的原因。美国晶像公司是HDMI八个发起者中唯一的集成电路设计制造公司，是高速串行数据传输技术领域的领导厂商，因为下面要提到的TMDS信号传输

HDMI介绍与流程

HDMI，全称为（High Definition Multimedia Interface）高清多媒体接口，主要用于传输高清音视频信号。

HDMI引脚：

HDMI有A,B,C,D,E五种引脚类型，目前市面中比较常见的就是Type A：

其中

• 1-9 都是TMDS数据传输实际上用到的引脚，分为0,1,2三组

• 10-12 为TMDS时钟信号，如当前Video Timing为480p@60Hz（Htotal：800，Vtotal:525），则TMDS clock =

800x525x60 = 25.2MHz。TMDS clock就像是对像素的打包，一个clock分别在三个Channel传输一个像素的R、G、B（8bit）信号。

• 13 为CEC（consumer electronic control）类似一种扩展的HDMI功能，供厂家自己定制HDMI消息，（比如说你有一台sony的DVD与TV，两者用HDMI线接上，如果你用TV的遥控器可以控制DVD，另DVD执行某种功能，那么该功能的命令信号就是通过TV与DVD间的CEC引脚传输的）

• 14 为保留引脚，未使用（或者也可以为CEC提供多一个引脚）

• 15-16 为I2C引脚，用于DDC（Display Data Channel，主要用于EDID与HDCP的传输）传输，具体可以查看。在HDMI的流程中，DDC通信几乎是最先做的（前有Hotplug），因为HDMI的主从两个设备需要通过DDC来获得他们对方设备的EDID，从而得到各种信息，并且通过比较timming以确定以后送出来的timming为最合适的

• 17 为接地引脚

• 18 为5v的AC引脚

• 19 为Hotplug（热拔插）引脚（用于监测HDMI设备有没有存在，如果存在（Hotplug为high）那么可以通过DDC去读EDID），HDMI有规定在HDMI 5vAC断电时source device可以读reciever
