浆砌石护坡单元工程施工质量验收评定表

水利水电工程

施工质量验收评定表及填表说明

内蒙古自治区水利工程建设质量与安全监督中心站

二〇一四年八月十二日

前 言

为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。为做好新标准的宣贯工作，帮助广大工程技术人员学习领会和准确执行《新标准》和《水利水电工程施工质量检验与评定规程》(SL-176-2007)编写了《水利水电工程施工质量评定表及填表说明》。

全部表格共分三部分，总计454个表格。第一部分为质量评定通用表格，计10个表格。第二部分为质量评定专用表格，计437个表格。其中：土石方工程50个表，混凝土工程60个表格，地基处理与基础工程52个表格，堤防工程59个表格，水工金属结构安装工程50个表格，水轮发电机组安装工程122个表格，水力机械辅助设备系统安装工程44个表格，并逐个编写了填表说明。第三部分为质量评定备查资料表，计7个表格。其中，堤防工程中浆砌石护坡、混凝土预制块护坡、现浇混凝土护坡、模袋混凝土护坡、灌砌石护坡单元工程由不划分工序单元工程变为划分工序单元工程，工序表相应增加21个。工程项目中如有新标准尚未涉及的单元工程时，其质量标准及评定表，由项目法人组织监理、设计及施工单位根据设计要求和设备生产厂商的技术说明书，制定施工、安装的质量验收评定标准，并按照本《水利水电工程施工质量验收评定表》中的统一格式（表头、表身、表尾）制定相应质量验收评定表，报省级质量监督机构核备。永久性房屋、专用公路、铁路等非水利工程建设项目的施工质量验收评定按相应行业标准执行。

工程

表4.12 浆砌石护坡单元工程施工质量验收评定表单位工程名称工序名称分部工程名称施工单位单元工程名称、部位施工日期年月日～年月日项次检验项目质量标准检查记录合格数合格率

主控项目1 护坡厚度允许偏差为±5cm 2 坡面平整度允许偏差为±5cm 3 排水孔反滤符合设计要求4 坐浆饱满度大于80％

一般项目1 排水孔设置连续贯通，孔径、孔距允许偏差±5%设计值2 变形缝结构与填充质量符合设计要求

3 勾缝应按平缝勾填，无开裂、脱皮现象

施工单位自评意见主控项目检验结果全部符合验收评定标准，一般项目逐项检验点的合格率均不小于＿＿%，各项报验资料 SL 631－2012的要求。单元工程质量等级评定为：

（签字，加盖公章）年月日

监理单位复核意见经抽检并查验相关检验报告和检验资料，主控项目检验结果全部符合验收评定标准，一般项目逐项检验点的合格率不小于＿＿%，各项报验资料 SL 631－2012的要求。

单元工程质量等级评定为：

（签字，加盖公章）年月日

注：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。

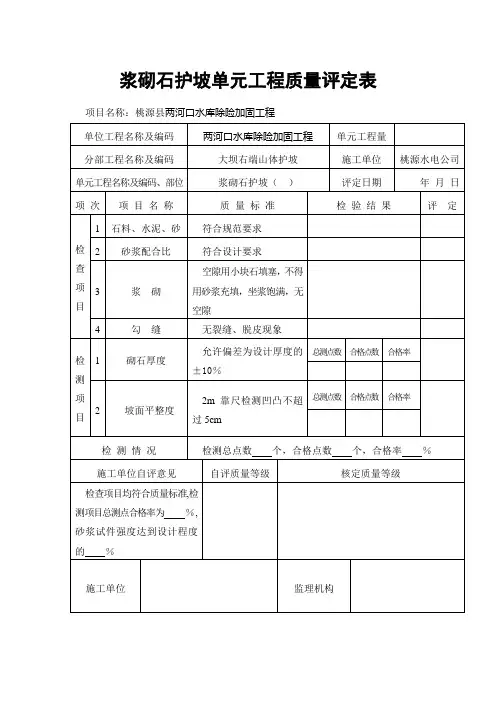

浆砌石护坡单元工程质量评定表

项目名称：桃源县两河口水库除险加固工程

单位工程名称及编码 两河口水库除险加固工程 单元工程量

分部工程名称及编码 大坝右端山体护坡 施工单位 桃源水电公司

单元工程名称及编码、部位 浆砌石护坡（ ） 评定日期 年 月 日

项 次 项 目 名 称 质 量 标 准 检 验 结 果 评 定

检查项目 1 石料、水泥、砂 符合规范要求

2 砂浆配合比 符合设计要求

3 浆 砌 空隙用小块石填塞，不得用砂浆充填，坐浆饱满，无空隙

4 勾 缝 无裂缝、脱皮现象

检测项目 1 砌石厚度 允许偏差为设计厚度的±10％ 总测点数 合格点数 合格率

2 坡面平整度 2m靠尺检测凹凸不超过5cm 总测点数 合格点数 合格率

检 测 情 况 检测总点数 个，合格点数 个，合格率 ％

施工单位自评意见 自评质量等级 核定质量等级

检查项目均符合质量标准,检测项目总测点合格率为 ％,砂浆试件强度达到设计程度的 ％

施工单位 监理机构

.

.

水利水电工程

施工质量验收评定表及填表说明

二〇一三年十月 .

.

编 写 说 明

为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。为帮助我省广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省施工质量验收评定表的基础上，我们编制了电子版的《水利水电工程施工质量评定表及填表说明》，并刻录成光盘以方便大家在水利工程质量管理工作中使用。

全部表格共分三部分，总计463个表。第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。第三部分为质量检测与质量评定备查资料表，共计11个表（电子版文件为表8），包含省水利厅[2011]854号文中要求填写的见证取样表等。堤防工程中浆砌石护坡、混凝土预制块护坡、现浇混凝土护坡、模袋混凝土护坡、灌砌石护坡单元工程由不划分工序单元工程变为划分工序单元工程，工序表相应增加20个。工程项目中如有新标准尚未涉及的单元工程时，其质量标准及评定表，由项目法人组织监理、设计及施工单位根据设计要求和设备生产厂商的技术说明书，制定施工、安装的质量验收评定标准，并按照本《水.
