涡轮流量计的安装要求

涡轮流量计使用方法说明书第一节：引言涡轮流量计是一种常用的流量测量设备，通过测量涡轮受流体冲击而旋转的速度，来计算流体的流量。

本使用方法说明书将详细介绍涡轮流量计的使用方法，以帮助用户正确操作和获取准确的流量测量结果。

第二节：安装1. 安装位置选择：涡轮流量计应安装在流体管道中的合适位置，确保流体流经流量计时是稳定的且无阻塞。

2. 安装导向装置：为了减小流体流经涡轮流量计时的干扰，建议在进口端和出口端分别安装导向装置。

导向装置应保证流体能顺畅地流经涡轮，并避免涡流或回流的发生。

3. 安装方法：将涡轮流量计按照流体流动方向正确连接入管道，确保接口连接紧固可靠，无泄漏现象。

4. 涡轮流量计的安装应符合相关安全规定，并确保可以方便地进行维护和检修。

第三节：操作步骤1. 打开涡轮流量计：按下涡轮流量计上的启动按钮，确保涡轮可以自由旋转。

2. 设置测量参数：通过涡轮流量计上的控制面板，设置相关测量参数，如单位、采样时间等。

根据具体需要，可以选择显示流量、速度、累计流量等信息。

3. 流量测量：确保涡轮流量计接通待测流体，观察涡轮的旋转速度，并记录数据。

4. 数据处理：使用涡轮流量计软件或相应设备，对测量数据进行处理和分析，以获取准确的流量数值。

第四节：注意事项1. 定期校准：为了保证涡轮流量计的测量准确性，建议定期进行校准。

校准频率根据具体使用情况而定，一般为每六个月或一年进行一次。

2. 清洁维护：定期清洁涡轮流量计以避免积尘或污垢对测量结果的影响。

使用适当的清洁剂和工具，轻轻擦拭涡轮流量计的表面，并确保不会对涡轮或其他部件造成损坏。

3. 避免振动和冲击：在使用涡轮流量计过程中，应尽量避免外部振动和冲击，以免影响测量结果的准确性。

4. 注意安全：在操作涡轮流量计时，应注意人身安全，避免接触高温、高压或有害物质。

第五节：常见故障与解决方法1. 涡轮无法旋转：检查涡轮流量计是否正确接通电源。

若电源正常但涡轮仍无法旋转，可能是涡轮堵塞，需进行清洁或更换。

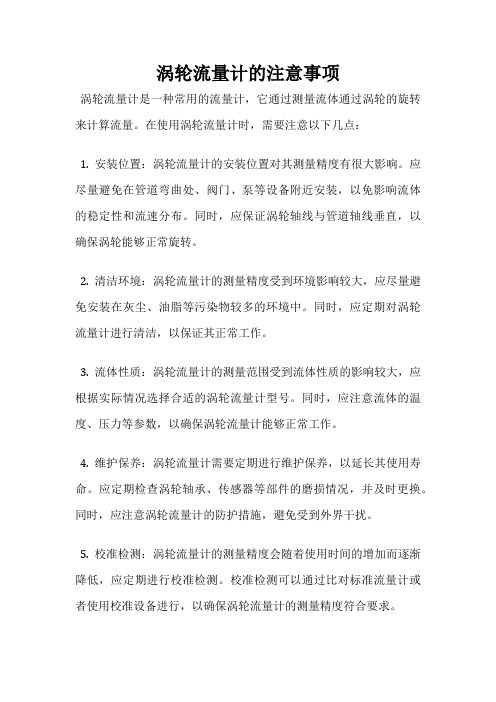

涡轮流量计的注意事项
涡轮流量计是一种常用的流量计，它通过测量流体通过涡轮的旋转来计算流量。

在使用涡轮流量计时，需要注意以下几点：
1. 安装位置：涡轮流量计的安装位置对其测量精度有很大影响。

应尽量避免在管道弯曲处、阀门、泵等设备附近安装，以免影响流体的稳定性和流速分布。

同时，应保证涡轮轴线与管道轴线垂直，以确保涡轮能够正常旋转。

2. 清洁环境：涡轮流量计的测量精度受到环境影响较大，应尽量避免安装在灰尘、油脂等污染物较多的环境中。

同时，应定期对涡轮流量计进行清洁，以保证其正常工作。

3. 流体性质：涡轮流量计的测量范围受到流体性质的影响较大，应根据实际情况选择合适的涡轮流量计型号。

同时，应注意流体的温度、压力等参数，以确保涡轮流量计能够正常工作。

4. 维护保养：涡轮流量计需要定期进行维护保养，以延长其使用寿命。

应定期检查涡轮轴承、传感器等部件的磨损情况，并及时更换。

同时，应注意涡轮流量计的防护措施，避免受到外界干扰。

5. 校准检测：涡轮流量计的测量精度会随着使用时间的增加而逐渐降低，应定期进行校准检测。

校准检测可以通过比对标准流量计或者使用校准设备进行，以确保涡轮流量计的测量精度符合要求。

涡轮流量计在使用过程中需要注意安装位置、清洁环境、流体性质、维护保养和校准检测等方面，以确保其测量精度和使用寿命。

涡轮流量计使用说明书涡轮流量计是一种常见的流量测量仪器，广泛应用于工业生产中的流体流量控制和监测。

本使用说明书将介绍涡轮流量计的结构、工作原理、安装方法和注意事项，帮助用户正确使用涡轮流量计，确保其正常工作和准确测量流量。

一、概述涡轮流量计由流体进口、流体出口、涡轮、传感器和显示仪表等组成。

其工作原理是通过测量涡轮受到的流体冲击力或旋转速度来计算流体的流量。

涡轮流量计适用于测量低粘度液体的流量，如水、燃油等。

二、工作原理涡轮流量计的涡轮由流体冲击力驱动旋转，在涡轮旋转的同时，传感器会检测涡轮旋转的频率，并将其转化为电信号。

根据涡轮旋转的频率，可以计算出通过涡轮流量计的流体流量。

三、安装方法1. 安装前请确认涡轮流量计的型号和规格是否符合要求，如与流体管道的直径相匹配。

2. 在安装涡轮流量计前，请确保流体管道内没有杂质和堵塞物，以免影响涡轮的旋转和准确测量流量。

3. 将涡轮流量计安装在垂直的流体管道上，以确保涡轮能够正常旋转并受到正确的流体冲击力。

4. 在涡轮流量计的进出口处安装阀门，以便在需要维修或更换时能够方便地切断流体。

四、注意事项1. 在使用涡轮流量计前，请参考产品说明书了解更多细节信息，并确保了解流量计的额定参数和使用限制。

2. 避免流体中的颗粒物或气泡进入涡轮流量计，这将影响流量计的准确性和工作稳定性。

如有需要，请在流体流入涡轮流量计前安装过滤器。

3. 定期清洗和维护涡轮流量计，以保持其正常工作。

请谨慎选择清洗液，避免对涡轮流量计造成腐蚀或损害。

4. 避免流体管道内有过多的弯曲和阻力，这可能会影响涡轮流量计的测量准确性。

请按照涡轮流量计说明书中的要求安装并布置流体管道。

5. 如需对涡轮流量计进行校准和维修，请联系专业技术人员或厂家提供支持和帮助。

结束语本使用说明书简要介绍了涡轮流量计的概述、工作原理、安装方法和注意事项。

通过准确理解和遵守涡轮流量计的使用说明，用户能够正确、稳定地使用该设备，并获得准确的流量测量结果。

涡轮流量计直管段安装要求
涡轮流量计是一种常用的流量测量仪器，常常被安装在管道中进行流量测量。

为了保证其准确性和稳定性，涡轮流量计的直管段安装要求具有以下几点：
1. 直管段长度：在涡轮流量计前后至少保留5倍管道直径长度的直管段，以保证流动稳定。

当涡轮流量计与阀门、弯头等管件相邻时，其前后直管段长度应适当延长。

2. 直管段质量：直管段应选用无焊缝、无内外腐蚀的优质管材，内壁应平整光滑，以保证流动状态稳定。

3. 直管段安装位置：涡轮流量计应安装在水平或近似水平的管道中，以避免流体因重力作用而产生不稳定的流动状态。

4. 直管段入口：管道进口处应安装流向直接，避免受到涡流干扰，入口内部应平滑，无棱角。

5. 直管段出口：管道出口应留有一定长度的直管段，避免受到回流涡干扰。

出口内部应平滑无棱角。

6. 直管段附件：管道内不应有任何形式的流量调节器件，如节流装置、阀门等，以免影响流量计的测量精度。

如必须使用，应在流量计前后各保留10倍管道直径长度的直管段，以保证流动稳定。

7. 直管段支架：直管段应有良好的支架固定，避免受到振动干扰。

通过以上安装要求，可以保证涡轮流量计在使用过程中具有高精度、高稳定性的测量效果，提高生产操作的准确性和效率。

由于任何的仪器仪表的工作效果都有赖于外部的工况条件，虽然大家都知道理想的测量环境是流量计正常运行的有力保证，不过绝大都时候仪表的工作环境不能够与校验出厂时的标准工作环境相比，在使用现场往往复杂环境也会影响涡轮流量计的准确测量，流量计按照测量原理的不同分为速度式流量计和容积式流量计，不同原理的测量方法对安装要求差异很大。

速度是流量计一般都要求有足够长的直管段以达到满管和稳流速的目的。

而一般容积式流量计，如椭圆齿轮流量计则对直管段没有过多的要求。

仪表使用说明书未详细说明仪表，应考虑安装位置与流动方向、维护空间、安装方向等要求及其影响。

对于涡轮流量计来说，以下的安装要求是我们必须要注意的:一、安装前应注意的几点：1、安全性安全性是流量计选择最先要考虑的因素，如防爆性能的要求，应用于爆炸性危险环境，按照气氛适应性、爆炸性混合物分级分组、防护电气设备类型以及其他安全规则或标准选择仪表。

2、耐压强度要求涡轮流量计的壳体应该能够承受试验压力为1.5倍最大工作压力下5分钟的耐压强度试验，而不会损坏或漏气。

3、环境温度涡轮流量计仪表的电子部件和某些仪表流量检测部分会受环境温度变化影响。

4、环境湿度高湿度会加速大气腐蚀和电解腐蚀并降低电气绝缘，低湿度容易感生静电。

涡轮流量计环境温度或介质温度急剧变化导致引起湿度方面的问题。

用户应预期可能的变化范围，核实是否会导致所选择的仪表在运行中产生问题。

5、电气干扰电力电缆、电动机和电气开关都会产生电磁干扰，成为产生误差的来源。

因此应该注意预防或合理有效的接地或屏蔽干扰源。

6、安装场合应方便维修拆卸。

二、涡轮流量计的安装：（1）变送器的电源线采用金属屏蔽线，接地要良好可靠。

电源为直流24V，650Ω阻抗。

（2）变送器应水平安装，避免垂直安装，并保证其前后有适应的直管段，一般前10D，后5D。

（3）保证流体的流动方向与仪表外壳的箭头方向一致，不得装反。

（4）被测介质对涡轮不能有腐蚀，特别是轴承处，否则应采取措施。

涡轮流量计安装、维护、清洗一、 流量计安装方式- 流量计前端安装有效的过滤装置； - 流量计前后应具有相关要求的直管段； - 密封垫不能突入管道内腔。

涡轮流量计安装要求（只能采取水平安装方式）室外安装时，上部应有遮盖物或安装在计量箱内，以防止雨淋和曝晒。

流量计周围不得有强磁场干扰和强烈的机械振动。

流量计务必要等间距、前后同轴、法兰面平行安装！二、流量计安装要求平行、同轴L等距离合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。

三、流量计的使用和维护应缓慢开启阀门（开启时间不少于15s ），逐步增加流速。

1、 防止快速启动造成超流量运行必须做到有压启动,缓慢开启阀门。

先开进气口、再开出气口 ONOFF →ON2、 运行注意事项- 务必定期对流量计进行润滑维护！！！- 专用油；- 一般为2～3月一次。

四、流量计清洗简单清洗将流量计立起来，用干净的汽油或其他洗涤剂，灌入进气口，不断循环清洗，直至吹动表内的叶轮转动灵活。

- 务必安装过滤装置 - 定期清理过滤器内的脏物3、 过滤保护出气口进气口复杂清洗第一步：将流量计拆下来、底座上的六颗螺丝拧下、加油管螺丝拧下、取出里面的油针、最后将出气口处的金属压圈拧下。

第二步：取下底座，将流量传感器和温度传感器取出、然后将后导流体取出。

1.整流器2.叶轮3.加油泵4.壳体5.后导流体6.温度传感器7.流量传感器8.压力传感器9.体积修正仪第三步：将机芯取出，拿汽油进行仔细清洗。

（如下图所示）浙江苍南仪表厂市场服务中心。

涡轮流量计注意事项
涡轮流量计是一种常用的流量测量仪器，广泛应用于各种工业领域。

在使用涡轮流量计时，需要注意以下几点：
确保安装位置正确。

涡轮流量计应安装在水平管道上，并且要保证管道内无气泡和杂质，以确保测量的准确性。

注意流体的工作状态。

涡轮流量计适用于液体流体的测量，但不适用于气体。

在测量过程中，要确保流体稳定，避免出现波动或涌动现象。

定期校准和维护是必不可少的。

涡轮流量计需要定期进行校准，以确保测量结果的准确性。

同时，定期清洁流量计传感器和管道，以防止堵塞或损坏。

避免外界干扰。

涡轮流量计对外部磁场和振动比较敏感，因此在安装时要远离电磁干扰源和振动源，以避免影响测量结果。

注意保护涡轮流量计。

在使用过程中要避免碰撞和摔落，同时要注意防水防尘，确保涡轮流量计的正常运行。

总的来说，涡轮流量计在工业应用中具有重要的作用，正确使用和维护涡轮流量计可以保证流程的稳定和安全。

希望以上注意事项能够帮助各位在涡轮流量计的选择和使用过程中更加得心应手。

气体涡轮流量计的安装介绍气体涡轮流量计是一种测量气体流量的仪器，常用于工业生产中的流量监测。

正确的安装是保证仪器精确测量的必要条件之一。

下面介绍气体涡轮流量计的安装要点和步骤。

1. 安装位置气体涡轮流量计应尽可能安装在管道的水平部位。

如果安装在垂直的管道上，则可能会受到重力影响，对测量结果产生影响。

同时，气体涡轮流量计应避免安装在管道的转弯处，因为涡轮会对转弯处的流速变化敏感，影响测量精度。

2. 安装方法气体涡轮流量计一般有两种安装方法：法兰式和螺纹式。

法兰式安装方法：将流量计的进出口与管道安装法兰连接。

步骤：1.在管道上开孔，安装法兰。

2.在流量计上安装与对应法兰连接的法兰。

3.把流量计的进出口与法兰用螺栓固定。

螺纹式安装方法：将流量计的进出口与管道安装螺纹连接。

步骤：1.清洁管道表面和涡轮流量计的进出口。

2.确认安装方向，将流量计进出口插入到管道连接处。

3.用扳手等工具旋紧固定螺纹连接件即可。

3. 安装注意事项1.气体涡轮流量计应避免受到外部振动和冲击，避免损坏仪器或影响测量精度。

2.安装时需使用正确的密封材料，确保密封性。

3.涡轮流量计在安装前要进行静态和动态校准，以确保测量精度。

4.安装后，应检查流量计的组件和接线，并进行空载试运行。

结论气体涡轮流量计是一种在工业生产中被广泛应用的测量仪器。

在安装涡轮流量计时，需要注意安装位置和安装方法，确保仪器的精确测量结果。

同时，还要注意安装时的注意事项，以保证流量计的稳定工作。

气体涡轮流量计的设备安装方法
气体涡轮流量计量计应水平安装。

带有润滑系统的流量计在安装时应保证润滑瓶开口朝上。

公称直径DN≤200气体涡轮流量计可以垂直安装。

安装使用时，气流方向应从上至下。

气体涡轮流量计(任何情况下，在涡轮流量计的上游应安装一段公称直径与流量计的公称直径相同的直管段，长度要求≥2DN;同时其下游也必须安装一段与流量计的公称直径相同的直管段或弯管，并且要求其总长≥2DN。

在气体涡轮流量计入口管上游的渐缩管或渐扩管的开口角度不能超过30。

为了保证气体政策输送，便于对流量计进行维护，要在流量计安装管道上设置旁通管道。

气体涡轮流量计宜缓慢地n/m/g-s/u/r/e/m/et/er.c/o/m加压和启动，快速打开阀门的冲击负载通常会损坏叶轮。

如果需要在涡轮流量计附近的管线上做焊接工作，则必须将涡轮流量计拆下来进行。

否则，会阴管道温度过高而导致流量计的永久性破坏。

液体涡轮流量计的安装要求
嘿，朋友们！今天咱来聊聊液体涡轮流量计的安装要求，这可太重要啦！
首先啊，安装的位置可得选好喽！就好比你要找个舒服的地方睡觉一样，得合适呀！安装液体涡轮流量计，你得找个流体能平稳流过的地方。

比如说，总不能把它装在一个水流乱七八糟、一会儿急一会儿缓的地方吧，那测出来的数据还能准吗？这就好像你想好好拍照，却找了个光线昏暗还晃来晃去的角落，能拍出好照片吗？
然后呢，管道得接好呀！要确保接口紧密，不能有泄漏。

这就跟你家水
管要是漏水了可不行一样，那不是闹心嘛！你想啊，如果接口松松垮垮的，液体都从缝里跑了，那流量计还怎么准确测量呀！
还有哦，安装的时候一定要小心！千万别磕了碰了。

它可不是个铁疙瘩
随便折腾的，得像爱护宝贝一样对待它。

不然弄坏了咋办呀，它又不是玩具！就像你新买个手机，肯定也小心翼翼地拿放吧，这液体涡轮流量计也得这样对待呀！
再来说说布线，得整齐规范。

不能乱糟糟的像一团乱麻一样。

这就好比你整理房间，总不能东西乱扔吧，得有条有理呀！
总之，液体涡轮流量计的安装要求可真不少呢！咱得认真对待，不能马虎！只有这样，它才能好好工作，给咱提供准确的数据呀！这可不是小事，大家可都得记好了哦！。
