电梯监控采用无线网桥 安装调试及注意事项

无线网桥传输的电梯网络监控系统方案前言：电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯视频监控对整个区域的安防工作具有重要作用，是不可缺少的重要一环。

电梯视频监控可实时掌握电梯轿厢内的情况，保障乘客安全。

电梯监控视频传输可分为有线和无线两种。

有线传输采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在半年到一年之间。

高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。

再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。

另一种是无线传输，无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。

无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。

随行线缆如何部署电梯井监控视频无线传输有两种安装方式。

顶置式和底置式，如下图：顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。

如何设置网桥轿厢端的网桥需设置为客户端（Station）模式，这种模式下网桥就相当于一个网卡。

把网络摄像头的视频数据从电信号转变为无线信号。

电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转变为有线信号传输到NVR。

总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。

安装到电梯井之前需要事先将网桥配对好。

设置AP模式网桥默认工作在AP模式。

需要电脑直接连接到网桥，并给网卡手动设置一个固定IP。

腾达网桥的默认管理地址为192.168.2.1，所以我们给电脑配置一个同网段的IP即可，如192.168.2.20。

设置完AP端网桥的SSID和密码后记下参数并保存。

设置客户端模式轿厢端的网桥进入管理界面后选择客户端模式，然后扫描上级无线信号，选择AP端网桥的SSID，并输入相同的密码。

无线网桥安装与调试无线网桥是为使用无线（微波）进行远距离数据传输的点对点网间互联而设计。

无线网桥一般都基于802.11a/802.11b/802.11g设计，一般802.11a标准下，理论带宽可以达到54Mbps。

802.11b标准下，理论带宽可以达到11Mbps。

802.11g标准下，理论带宽可以达到54Mbps。

值得注意的是无线网桥的实际带宽会受到距离，通视程度，干扰等多方面的影响，所以安装前必须提前考察现场。

有条件的情况下，最好用扫频仪测定现场电磁环境，确定无干扰频段。

一、开箱前检查安装之前，请确认产品一般会包括以下几项内容1.无线网桥1台2.供电模块（POE）1个3.安装附件1套4.质量保修卡1张无线网桥需要安装到指定的抱杆上，一般在室外。

供电模块一般放在室内，用于无线网桥的供电与信号传输。

无线网桥与供电模块之间通过一根五类双绞线连接。

二、硬件安装1.取出无线网桥，松开无线网桥后的U型卡口或者其他类型的卡口，将无线网桥固定在预先选定好的抱杆上。

2.选择好供电模块的安放位置，然后根据长度，在无线网桥与供电模块之间布一根五类线(UTP5)，两边至少都留下1M的余量。

3.根据要求，给五类线(UTP5)两头压制水晶头，一般都是直通线缆，而且两边都按568A的标准压制。

直通线的压线方式请按照以下方式：橙白∣橙绿白∣蓝蓝白∣绿棕白∣棕。

4.将压制好的网线两头分别插入无线网桥和供电模块，注意无线网桥的接口处一般都会有防水接头，一定要拧紧。

供电模块上一般会有两个RJ45接口，一个是连接无线网桥的，另外一个是连接终端的，注意按照说明书区分。

5.再根据现场实际要求压制一根直通线线或者交叉线，将供电模块POE与终端连接起来。

三、软件设置无线网桥的设置一般主要包括以下几个方面1.方式选择：如点对点(point to point)或者点对多点 (point tomultipoint)的选择等。

2.模式选择：一般都是802.11a/802.11b/802.11g的选择。

安装电梯无线网桥注意这几点，后期维护倍儿省事！
我们的电梯监控专用无线网桥套装内包含一个固定端CPE和一个轿厢端CPE，出厂即自动配对，安装好后就可以通过无线传输数据。

在安装实施时，我们需要注意以下几点。

1
安装角度
安装时，请确保轿厢端的上盖对准固定端的上盖，保证天线对准，传输流畅。

而且设备辐射范围要在电梯井内，降低外界的干扰。

2
IP地址规划
电梯监控网桥套装固定端CPE默认IP地址为192.168.1.251，轿厢端CPE默认IP地址为192.168.1.252，一般情况下无需配置。

如果在安装多对电梯网桥的场景下，一定要成套使用，先修改电梯网桥的固定端与轿厢端地址不冲突。

并将IP地址与安装位置对应生成表格，维护表格以降低后期的维护成本。

安装位置固定端IP地址轿厢端IP地址1栋A单元电梯井192.168.1.251 192.168.1.252 ………
20栋B单元电梯井192.168.1.211 192.168.1.212
3
信道规划
在并排多部电梯的安装环境，需要将电梯网桥的无线信道进行优化，尽量避免彼此之间的无线干扰。

4
供电线路
部分电梯会安装有节能装置，在电梯持续一段时间（通常是五分钟）没有工作会自动进入休眠状态，自动切断电梯的供电包括电梯内的照明、风扇、广告机等。

安装时需要注意无线网桥与摄像头应24小时供电，切勿接入到节能电路内。

小区、企业的电梯怎么监控？电梯监控安装注意事项小区、酒店、企业监控环境中，电梯监控尤为重要，几乎所有的电梯都需要进行监控覆盖，重点是记录或预防异常情况。

由于电梯环境具有环境小、高度低、轿厢移动等特征，所以电梯监控设计中，重点要考虑的是：监控不能够被随意人为破坏、近距离图像不过曝、传输链路简单稳定、能够满足紧急情况对讲。

那么电梯监控该怎么设计，咱们这里不讲智能梯控、人脸识别，就基于上述几点实际需求，给大家介绍我们的实现方案和产品推荐。

电梯监控方案传统的电梯采用随行电缆搭配普通红外半球进行监控，随行电缆的成本高、工程施工难度大、维护难度非常大；普通的红外半球微光下切换夜视，容易出现红外过曝，摄像机容易被转动破坏角度，在图像和传输上都存在各种弊端。

我们的监控解决方案主要解决监控和传输两大难题。

使用电梯专用摄像机，实现音视频数据传输，大视场角、防暴拆卸破坏等；用专用的电梯无线网桥，无需配置，只需安装后即可轻松实现监控画面稳定回传。

实现方法：轿厢内安装一台TP-LINK电梯专用摄像机，一部电梯使用一对专用网桥，通过顶装或地装的方式回传。

摄像机可以通过PoE或DC进行供电，直接与轿厢端的网桥接口或PoE交换机连接。

选择哪款摄像机？电梯环境比较狭小，轿厢高度低，乘坐电梯的人员很容易够得到，所以普通红外摄像机没有保护措施，容易被转动角度，导致监控出现问题。

使用我们电梯专用摄像机，有防暴设计、语音对讲、防人脸过曝，有效解决电梯监控难题。

两款电梯专用摄像机的规格如下：选择哪款无线网桥？电梯专用网桥套装，专门为电梯设计，出厂套装自动配置，只需要安装即可自动连通。

施工方便、传输稳定、可以根据不同楼层高度选择合适的网桥。

可以根据不同楼层高度选择对应的套装。

图像效果出众电梯专用摄像机大广角设计，在白天或夜间都可以呈现出色的图像效果，如下对比：小区使用电梯专用摄像机和专用无线网桥，对小区多栋30层住宅电梯监控。

效果出色、传输稳定。

电梯里面无线网桥的连接与调试方法
线网桥应用在监控系统中，是为了组建无线传输系统，但它怎么与前端以及后端连接，连接好了后又该如何调试。

今天以电梯环境为例，来说下无线网桥的安装连接与调试方法。

一，电梯内无线网桥的连接
1、先在电梯内安装一台网络高清摄像头，摄像头出来的信号，用网线引到轿箱顶部或者底部。

2、在电梯顶部或底部安装一台无线网桥用来发射该信号，在电梯井顶部或底部安装另一台无线网桥作为接收端，用来接收前端发射过来的信号，并保证接收端跟发射端之间无遮挡，PoE电源模块的PoE 口与网桥PoE口相连。

3、将从摄像头引出来的网线连接到发射端网桥，接收端再用网线将此信号引到监控中心网络硬盘录像机上。

二，无线网桥如何调试
1、将电脑的IP地址设为和无线网桥在同一网段；
2、发射端与接收端无线网桥的名称必须相同，SSID号相同的为一组。

3、查看无线网桥的状态，如已连接设备的信号、接收/发送速率等。

在标准的范围内，就是正常的，如不在标准内，找到原因进行调整。

三，无线网桥在电梯中如何避免干扰
像电梯专用的5.8G无线网桥，抗干扰的能力非常强，用在电梯里干扰比2.4G的少得多。

但如果有多部电梯的话，可能存在同频干扰，此时需要将相邻电梯的网桥的信道岔开。

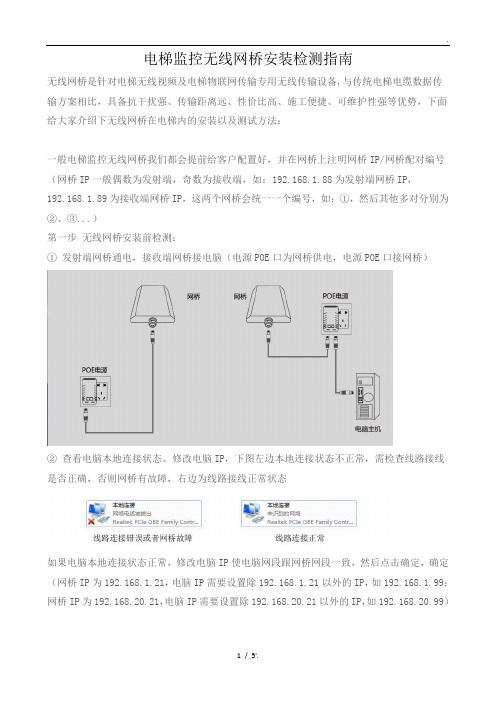

电梯监控无线网桥安装检测指南无线网桥是针对电梯无线视频及电梯物联网传输专用无线传输设备,与传统电梯电缆数据传输方案相比，具备抗干扰强、传输距离远、性价比高、施工便捷、可维护性强等优势，下面给大家介绍下无线网桥在电梯内的安装以及测试方法：一般电梯监控无线网桥我们都会提前给客户配置好，并在网桥上注明网桥IP/网桥配对编号（网桥IP一般偶数为发射端，奇数为接收端，如：192.168.1.88为发射端网桥IP，192.168.1.89为接收端网桥IP，这两个网桥会统一一个编号，如：①，然后其他多对分别为②、③...）第一步无线网桥安装前检测：①发射端网桥通电，接收端网桥接电脑（电源POE口为网桥供电，电源POE口接网桥）②查看电脑本地连接状态、修改电脑IP，下图左边本地连接状态不正常，需检查线路接线是否正确，否则网桥有故障，右边为线路接线正常状态如果电脑本地连接状态正常，修改电脑IP使电脑网段跟网桥网段一致，然后点击确定，确定（网桥IP为192.168.1.21，电脑IP需要设置除192.168.1.21以外的IP，如192.168.1.99；网桥IP为192.168.20.21，电脑IP需要设置除192.168.20.21以外的IP，如192.168.20.99）③进入接收端网桥后台，查看参数，如果有信号强度显示证明网桥连通正常（浏览器地址栏输入网桥IP进入后台）。

第二步无线网桥安装：电梯监控无线网桥安装根据监控中心位置可以分两种安装方式①发射端网桥装与电梯轿厢顶部并通过网线连接摄像头，接收端网桥装与电梯井道顶部，然后连接到监控中心（适用于监控中心在顶层的安装方式）；②发射端网桥装与电梯轿厢底部并通过网线连接摄像头，接收端网桥装与电梯井道底部，然后连接到监控中心（适用于监控中心在低层的安装方式）。

发射端/接收端两个网桥之间需要无遮挡，并且上下位置尽量对齐第三步无线网桥调试：①查看信号状态进接收端网桥后台查看信号状态，首先看网桥信号强度越接近0越好（0到-70一般均能正常工作），然后看发送/传输速率越接近网桥自身速率越好（如下图为150M网桥演示，所以速率越接近150Mbps越好），最后看网桥传输CCQ（客户端链接质量），一般为90%以上能正常工作②调整频率（信号状态正常，无需调整）如果网桥工作环境有干扰（传输CCQ低于90%，或者AirMax质量很低），需要调整频率避免干扰，尽量多修改几次以调整到最佳状态，一般周围有2.4G频段网络热点覆盖，那么网桥尽量调整到2.3G频段步骤：进入发射端网桥无线界面，频率改为23XX，修改后点击右下角更改，然后点击右上角弹出的应用，即保存参数，发射端网桥重启，接收端网桥会自动连接发射端网桥所在频率的信号，继续观察网桥信号状态，多次调整比较以达到最佳效果。

电梯无线网桥监控方案随着科技的不断发展，电梯监控系统已成为现代化建筑中不可或缺的一部分。

传统的电梯监控系统通常会使用有线网络连接，但这种方式存在一些局限性，如安装和维护成本较高、布线困难等。

为了解决这些问题，越来越多的电梯监控系统开始采用无线网络连接。

无线网桥是将有线网络信号转换为无线信号的设备，它可以实现电梯监控系统的无线化连接。

下面将提出一个电梯无线网桥监控方案，具体内容如下：1.设备选择：-无线网桥设备：选择一款性能稳定、信号传输距离较远的无线网桥设备。

可以采用IEEE802.11n无线标准的设备，保证信号传输的稳定性和速度。

-摄像头：选择高清摄像头，提供清晰的图像和视频。

最好选择支持夜视功能的摄像头，以便在光线较暗的情况下也能获取清晰的图像。

-NVR（网络视频记录器）：选择一款性能稳定、存储容量较大的NVR 设备，以确保长时间的录像存储。

2.网络规划：-根据实际情况确定无线网桥设备的数量和布置位置。

一般情况下，每台电梯只需要安装一个无线网桥设备即可。

-根据电梯数量和布置情况，确定一个网络拓扑结构，如星型、环型或网状结构。

-使用有线网络连接无线网桥设备和NVR设备，以确保稳定的信号传输和数据存储。

3.安装与配置：-按照厂商提供的安装手册进行无线网桥设备的安装和配置。

保证设备固定可靠，不会受到外力干扰或人为破坏。

-摄像头的安装位置需要经过仔细考虑，以确保从不同角度都能获取到清晰的图像。

例如，可以在电梯门上方或电梯角落处安装摄像头。

-配置NVR设备，设置录像分辨率、存储规则等参数。

还可以设置报警功能，当有异常事件发生时，NVR设备会自动触发报警并存储相关视频。

4.网络安全：-为了保护电梯无线网桥监控系统的安全，可以采取一些措施。

例如，配置强密码以防止未授权的访问、定期更新设备固件以修复漏洞等。

-可以使用虚拟专用网络（VPN）来加密数据传输，确保数据的机密性和完整性。

-定期进行网络安全评估和漏洞扫描，及时发现并解决安全问题。

电梯无线网桥监控方案1. 引言随着科技和通信技术的开展，电梯行业也开始采用无线网络技术进行监控和管理。

电梯无线网桥监控方案是一种提供可靠、实时、高效的电梯监控解决方案。

本文将介绍电梯无线网桥监控方案的根本原理、主要组成局部以及实施步骤。

2. 根本原理电梯无线网桥监控方案的根本原理是利用无线网桥将电梯与监控中心建立连接，通过无线局域网传输电梯监控数据。

无线网桥是一种无线通信设备，能够建立起电梯与监控中心之间的网络连接，使得监控中心可以实时监控电梯的状态和运行情况。

3. 主要组成局部电梯无线网桥监控方案主要由以下几个组成局部构成：3.1 电梯控制器电梯控制器是电梯系统的核心控制设备，负责控制电梯的运行和状态。

在电梯无线网桥监控方案中，电梯控制器需要支持无线通信功能，以便能够与无线网桥建立连接，实现监控数据的传输。

3.2 无线网桥无线网桥是一种将有线网络与无线网络相连接的设备，它能够实现不同网络设备之间的无线通信。

在电梯无线网桥监控方案中，无线网桥起到连接电梯和监控中心的桥梁作用，负责将电梯控制器发送的监控数据传输到监控中心。

3.3 监控中心监控中心是电梯无线网桥监控方案中的核心局部，负责接收和处理电梯的监控数据。

监控中心通常配备有专门的监控软件，可以实时显示电梯的运行状态、故障信息等。

同时，监控中心还可以通过无线网桥与电梯控制器进行双向通信，实现对电梯的遥控和遥测。

4. 实施步骤实施电梯无线网桥监控方案的过程可以分为以下几个步骤：4.1 网络规划在实施电梯无线网桥监控方案之前，需要对电梯所在的建筑物进行网络规划。

确定监控中心和电梯控制器之间的网络连接方式，包括网络拓扑、IP分配等。

4.2 硬件部署根据网络规划，在电梯控制器和监控中心之间部署无线网桥设备。

安装无线网桥设备时需要考虑到信号的覆盖范围和传输距离，以确保信号稳定和可靠。

同时，还需要对电梯控制器进行配置，使其可以与无线网桥建立连接。

4.3 软件配置在硬件部署完成后，需要对监控中心的软件进行配置。

无线网桥安装注意事项无线网桥安装注意事项无线网桥安装起来似乎比较简单，但这份简单也仅仅局限于把设备安装在目标处，想要网桥设备安装后能充分发挥其性能优势，协助用户做好工程，在安装之前有很多技巧和注意事项是用户必须知道的。

今天店铺就和大家共同来探讨无线网桥安装注意事项。

一、选择合适的无线网桥1、根据环境需求选择合适的无线网桥，参照因素包括网桥的工作频段、传输距离、天线增益等；2、选择合适的组网方案，点对点组网、中继组网或点对多点组网，具体方案在购买设备前可以咨询网桥设备生产商设计合理方案；3、网桥设备必须同型号配对使用，不能使用不同型号设备配对；二、安装位置的选择1、安装高度无线网桥在进行无线传输的过程中，树木、楼房和大型钢筋建筑物等障碍物都会削弱阻挡无线信号。

为提高无线传输性能，防止信号受损而出现信号弱的情况，安装时用户应尽量保证无线网桥的传输路线中没有障碍物阻隔，满足两端相互可视的传输条件。

两端可视不能简单的理解为点对点可视即可，指的是在天线传播的菲涅尔区（无线电波术语）内不能有障碍物也不能有潜在障碍物。

上图中椭圆区域简单理解为菲涅尔区，确保这个区域内没有障碍物。

天线之间的主要的射频能量在此区域传输，所以发射天线必须高于障碍物足够的高度来使它和接收天线之间保持视线路径，以保证通信链路正常工作。

2、角度及信号的调试由于无线网桥信号的好坏直接关系到链路的带宽和稳定性，所以安装完成之后必须进行无线网桥信号的进一步调试（可以通过调节两边天线方向，俯仰角等方式达到调节信号强度的'目的）。

可根据网桥设备的信号状态指示灯或者软件查看信号强度状况。

三、设备安装方法COMFAST无线网桥的安装大致可分为抱杆式安装、钉墙安装和支架安装。

具体安装方法可根据购买设备说明书指导进行操作。

1、安装注意事项：①抱杆安装时，选择的抱杆不能太细或太粗，确保标配的扎带能够直接安装；②设备远离金属物体/不利因素。

(如：暖气、空调管、大的天花板构架,建筑上部构造、和主电源线) ；③设备的安装应确保稳妥牢固不松动；④如果网桥设备是外接天线，设备连接处需确保固完好；⑤在连接设备网口时，需要严格按照网桥安装说明，若操作不当出现网口进水等情况，会导致接口烧毁或者电路板短路等情况导致设备无法正常使用；⑥网线不要绕弯或打死结，也不要与强电路线距离太近否则会影响传输，室外施工要选择室外型网线防止绝缘片老化；2、网桥野外安装避雷要求：无线网桥野外安装时，如附近没有高大建筑物或避雷针保护，需要考虑防雷措施,通常使用避雷针，一般在城区安装或周边有避雷针保护时，可不单独设置避雷针。

电梯无线监控安装方法
电梯无线监控的安装方法如下：
1. 首先确定监控设备的类型和数量。

根据电梯的规模和布局，选择合适的无线监控设备，例如摄像头、传感器等。

确定所需的设备数量和位置。

2. 安装设备。

根据设备的安装要求，将摄像头或传感器等设备安装在电梯内部或外部的适当位置。

确保设备能够有效地监控电梯的运行状况。

3. 连接设备。

将设备与监控系统进行连接。

一般来说，设备可以通过无线网络连接到监控系统，也可以通过网络线缆连接。

4. 配置监控系统。

根据监控系统的要求，进行相应的设置和配置，包括设备的参数设置、监控范围的设定等。

5. 测试监控系统。

在安装完成后，进行系统的测试，确保监控设备能够正常工作，并且能够实时监控电梯的运行情况。

6. 系统的运维和维护。

定期对监控系统进行维护和保养，包括设备的清洁、检查设备的工作状态、更新系统软件等。

需要注意的是，电梯无线监控的安装应符合国家相关规定和标准。

在安装过程中，
应遵循安全规范，并确保监控设备的使用不会影响电梯的正常运行和安全。
