电功率复习20141
- 格式:ppt
- 大小:2.55 MB
- 文档页数:42
电学中各物理量在串并联电路中的规律比较表(一)二、电学中各物理量求解公式表(二)分析:1.对于电功、电功率、电热三个物理量, 它们无论是在串联电路还是并联电路中, 都是总量等于各部分之和。
同学们在解答这类题时应灵活选取公式进行计算。
如以计算电路中的总功率为例, 既可以根据P=P1+P2,也可以跟据P=UI进行计算, 其它几个物理量的求解也与之类似。
2.用欧姆定律I= 求电路中的电流, 让学生明白此公式是由实验得出, 是电学中最基本的公式, 但此公式只适合于纯电阻电路(所谓纯电阻电路即电路中电能全部转化为热能的电路)。
3.电功率求解公式P = 与P=UI这两个公式为电学中计算电功率时普遍适用最基本的两个公式, 第一个为电功率的定义式, 也常常作为用电能表和钟表测记家用电器电功率的公式。
第二个公式是实验室用伏安法小灯泡功率的原理, 也是计算用电器电功率的最基本公式。
4、虽然表中公式繁多, 但电学基本公式只有4个, 即:I= 、P = 、P = UI、Q = I2Rt 。
其他公式都是导出公式, 同学们可以在掌握这4个公式的基础上进行推导练习, 很快就会熟悉并掌握。
5、应熟练掌握的几个比较重要的导出公式。
具体公式:在表中分别是如下八个公式(2)I = (5)U = IR (6)R = (7)R = (12)P = (13) P = I2R (14) W = Pt (17) Q = I2Rt 这八个公式在电学解题中使用的频率也较高, 要求学生能熟练掌握。
专题一典题解析设疑: 电能表是电功、电功率知识点在生活实际中的一个最常规“落脚点”, 你了解电能表吗?1(11河源)小明同学在家中拍到一张电能表照片, 如图1所示, 他仔细观察照后, 得到下列四个结论, 你认为正确的是A. 电能表的额定功率为2500WB. 电能表的标定电流为5AC. 拍照片时, 小明家已消耗的电能为9316kW•hD.拍照片时, 小明家已消耗的电能为931.6J设计意图:本题考察学生对电能表各个参数的基本认知。
1 /2 新课标2014年高考二轮专题复习之电功 电功率一、选择题:1、一台直流电动机的额定电压为U ,额定功率是P ,电动机内电枢导线的电阻为R ,那么它正常工作时的电流强度是〔〕A 、等于U /RB 、等于P /UC 、大于U /RD 、大于P /U(该题主要考查纯电阻和非纯电阻电路)2、电阻R1接在恒压电源上,通过2C 电量时消耗电能为50J ,如此电阻R 2接在同一恒压电源上,通过2C 电量时消耗的电能[ ]A .大于50J .B .小于50J .C .等于50J .D .因R 1R 2的阻值大小未知,无法比拟(该题主要考查电功的概念)3、甲、乙两根同种材料制成的电阻丝分别连接在两个电路中,乙电阻丝的长度与直径均为甲电阻丝长度和直径的2倍,假设使甲、乙两电阻丝在电路中消耗的电功率一样,加在两电阻丝上的电压之比应是〔 〕〔A 〕U 甲/U 乙=1 〔B 〕U 甲/U 乙=2〔C 〕U 甲/U 乙=2/2 〔D 〕U 甲/U 乙=2(该题主要考查电阻定律和电功率的概念)4、在右图图35—A--1所示电路中E 为电源,其电动势e =9.0v ,内阻可忽略不计,AB 为滑动变阻器。
其电阻R =30Ω;L 为一小灯泡,其额定电压U =6.0V ,额定电阻P =1.8W ;K 为电键。
开始时滑动变阻器的触头位于B 端,现在接通电键K ,然后将触头缓慢地向A方滑动,当到达某一位置C 处时,小灯泡刚好正常发光,如此CB 之间的电阻应为A 、10ΩB 、20ΩC 、15ΩD、5Ω(该题主要考查串并联功率规律特点)5、将规格为“6V 6W 〞和“6V 4W 〞的A 灯和B灯接入电压为12V 的电路中,既要使两灯都能正常发光,又要使整个电路消耗的电功率最小,如图35—A--2所示的四种接法最合理的是〔 〕(该题主要考查串并联功率规律与设计电路的能力)6、如图35—A--3所示,R 1=R 2,R 3=R 4,R 2>R 3那么,将电路的两端接到电源上后,它们消耗的电功率P 1、P 2、P 3、P 4的关系〔 〕 〔A 〕P 1>P 2>P 3>P 4 〔B 〕P 1>P 4>P 3>P 2〔C 〕P 4>P 1>P 3>P 2 〔D 〕P 3>P 2>P 1>P 4(该题主要考查串并联功率规律关系)7、如图35—A--4所示,电阻R 1=20Ω,电动机的绕组R 2=10Ω。
2014中考物理专题辅导——电功、电功率考点剖析:对于电功、电功率的内容综合性强。
通常在中考的“压轴题”中都要用到本专题的知识和解题方法。
中考时主要考查以下知识点:主要考查以下知识点: (1)电功(W )表示电流做的功.电流做了多少功,就有多少电能转化为其他形式的能.(2)电功率(P ) 电功率是表示电流做功快慢的物理量。
电功率是表示电流做功快慢的物理量。
单位时间内电流做的功,叫做电功率。
单位时间内电流做的功,叫做电功率。
(3)额定功率和实际功率)额定功率和实际功率 额定电压:用电器正常工作....时的电压值为额定电压;额定电压也是用电器上标着的电压.时的电压值为额定电压;额定电压也是用电器上标着的电压. 例如 我国家庭电路的电压为220V ,家用电器的额定电压一般为220V 。
额定功率:用电器在额定电压....下的功率值为额定功率;也就是用电器上标着的电功率为额定电功率。
下的功率值为额定功率;也就是用电器上标着的电功率为额定电功率。
例如 家庭用普通照明的白炽灯泡在电功率15W ~60W 之间,电饭锅的电功率在350W ~1350W 之间,家用电冰箱在重100 W ~140 W 之间.之间.实际功率:当加在用电器两端的电压不等于额定电压时,用电器的功率为实际功率。
实际功率:当加在用电器两端的电压不等于额定电压时,用电器的功率为实际功率。
(4)焦耳定律)焦耳定律内容 电流通过导体产生的热量,跟通过导体电流的平方成正比,跟导体的电阻成正比,跟通电时间成正比。
应用 电炉子、电饭锅、电热毯等电热器是利用电流热效应工作的设备,它们的发热体是用熔点高、电阻率大的合金丝制成的。
大的合金丝制成的。
表1 电学公式表电学公式表名称名称公 式单 位电流、电压、电阻电流、电压、电阻 I =R U ,U =IR ,R =IUI :A ,U :V ,R :Ω 电功率电功率P =UI ,P =tWP :W ,其他:kW1kW =10W 电功电功W =UIt ,W =UQ ,W =Pt W :J其他:kW h 1kW h =3.6×106J焦耳定律焦耳定律 (电流生热)(电流生热)Q =I 2RtQ :J在纯电阻电路中(电流通过导体时,电能全部转化为内能的电路),结合欧母定律还可以推导出下列公式。

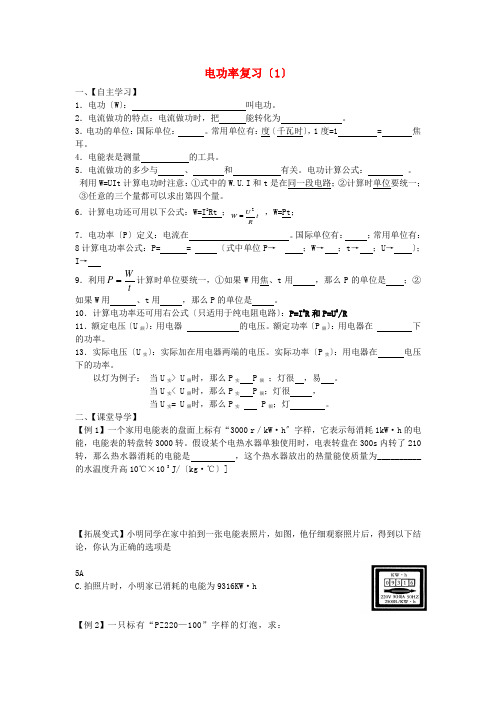

电功率复习〔1〕一、【自主学习】1.电功〔W 〕: 叫电功。
2.电流做功的特点:电流做功时,把 能转化为 。
3.电功的单位:国际单位: 。
常用单位有:度〔千瓦时〕,1度=1 = 焦耳。
4.电能表是测量 的工具。
5.电流做功的多少与 、 和 有关。
电功计算公式: 。
利用W=UIt 计算电功时注意:①式中的W.U.I 和t 是在同一段电路;②计算时单位要统一;③任意的三个量都可以求出第四个量。
6.计算电功还可用以下公式:W=I 2Rt ;t RU W 2= ,W=Pt ;7.电功率〔P 〕定义:电流在 。
国际单位有: ;常用单位有: 8计算电功率公式:P= = 〔式中单位P → ;W → ;t → ;U → 〕;I →9.利用tW P =计算时单位要统一,①如果W 用焦、t 用 ,那么P 的单位是 ;②如果W 用 、t 用 ,那么P 的单位是 。
10.计算电功率还可用右公式〔只适用于纯电阻电路〕:P=I 2R 和P=U 2/R11.额定电压〔U 额〕:用电器 的电压。
额定功率〔P 额〕:用电器在 下的功率。
13.实际电压〔U 实〕:实际加在用电器两端的电压。
实际功率〔P 实〕:用电器在 电压下的功率。
以灯为例子: 当U 实> U 额时,那么P 实 P 额 ;灯很 ,易 。
当U 实< U 额时,那么P 实 P 额;灯很 ,当U 实= U 额时,那么P 实 P 额;灯 。
二、【课堂导学】【例1】一个家用电能表的盘面上标有“3000 r /kW ·h 〞字样,它表示每消耗1kW·h 的电能,电能表的转盘转3000转。
假设某个电热水器单独使用时,电表转盘在300s 内转了210转,那么热水器消耗的电能是 ,这个热水器放出的热量能使质量为__________的水温度升高10℃×10 3 J/〔kg ·℃〕]【拓展变式】小明同学在家中拍到一张电能表照片,如图,他仔细观察照片后,得到以下结论,你认为正确的选项是5AC.拍照片时,小明家已消耗的电能为9316KW ·h【例2】一只标有“PZ220—100”字样的灯泡,求:〔1〕正常工作时的电流和灯丝的电阻各是多大?〔2〕1KWh的电能可供标有“PZ220—40”字的灯泡正常工作多少h?〔3〕当通过灯丝的电流为时,灯泡的实际功率、额定功率各是多大?〔4〕当灯泡两端所加的电压为200V时,灯泡的实际功率又是多大?【拓展变式】两个分别标有“9V3W〞和“6V 3W〞字样的电灯泡,如果将它们串联在电路中,使其中一个灯泡恰能正常发光,那么加在串联电路两端的电压最大是多少?【例3】如下图的电动机是一种使用广泛的动力机械,从能量转化的角度看.它主要是把电能转化为机械能,还有一局部能量在线圈中以热量的形式散失掉。
《电功率》期末复习资料(通用7篇)《电功率》期末复习资料篇1第五部分电功率一、电能1、电能可能同其它形式的能量转化而来,也可以转化为其它形式的能量。
2、电能用w表示,常用单位是千瓦时(kwh),在物理学中能量的通用单位是焦耳(j),简称焦。
1kwh = 3.6 106j。
3、电能表是测量一段时间内消耗的电能多少的仪器。
a、“220v”是指这个电能表应该在220v的电路中使用;b、“10(20)a”指这个电能表的额定电流为10安,在短时间内最大电流不超过20安;c、“50hz”指这个电能表在50赫兹的交流电路中使用;d、“600revs/kwh”指这个电能表的每消耗一千瓦时的电能,转盘转过600转。
4、电能转化为其他形式能的过程是做功的过程,有多少电能发生了转化,就说电流做了多少功。
实质上,电功就是电能,也用w表示,通用单位也是焦耳,常用单位是千瓦时。
二、电功率1、电功率是表示消耗电能的快慢的物理量,用p表示,单位是瓦特,简称瓦,符号是w。
常用单位有千瓦(kw)。
1kw = 103w 1马力 = 735瓦。
电功率的定义也可以理解为:用电器在1秒内消耗的电能。
2、电功率与电能、时间的关系: p = w / t 在使用时,单位要统一,单位有两种可用:(1)、电功率用瓦(w),电能用焦耳(j),时间用秒(s);(2)、电功率用千瓦(kw),电能用千瓦时(kwh,度),时间用小时(h)。
3、1千瓦时是功率为1kw的用电器使用1h所消耗的电能。
4、电功率与电压、电流的关系公式: p = i u 单位:电功率用瓦(w),电流用安(a),电压用伏(v)。
5、用电器在额定电压下工作时的电功率(或者说用电器正常工作时的电功率),叫做额定功率。
三、测量小灯泡的电功率1、测量小灯泡电功率的电路图与测电阻的电路图一样。
2、进行测量时,一般要分别测量小灯泡过暗、正常发光、过亮时三次的电功率,但不能用求平均值的方法计算电功率,只能用小灯泡正常发光时的电功率。
《电功率》复习一、电能1、电能:用电器消耗电能的过程就是电能转化为其他形式的能的过程;有多少电能转化为其他形式的能,就消耗了多少电能。
电动机把电能转变为动能,电热器把电能转变为热(内能)。
2、电能的计量(1)电能用W表示(2)电能的单位:焦J千瓦时(度)kW·h 1 kW·h=3.6×106 J(3)测量电能用电器在一段时间内消耗的电能可以通过电能表(也叫电度表)计量出来。
电能表上“220V” 表示该电能表应该在220伏的电路中使用;“10(20)A”表示该电能表的标定电流为10安,在短时间应用时电流最大不能超过20安;“50Hz”表示该电能表在50赫的交流电路中使用;“600 revs/kW·h”,表示接在该电能表上的用电器,每消耗1千瓦时的电能,电能表的转盘转600转。
☆读数:A、测量较大电能时用刻度盘读数。
①最后一位有红色标记的数字表示小数点后的一位数。
②电能表前后两次读数之差,就是这段时间内用电的度数。
B、测量较小电能时,用表盘转数读数。
如:某用电器单独工作,电能表(3000R/kwh)在10分钟内转36转。
则10分钟内电器消耗的电能W= ×3.6×106J=129600J.二、电功率1、电功率在物理学中用电功率表示消耗电能的快慢。
电功率用P表示。
单位:瓦(W)千瓦(kW)1kW=1000W。
用电器电功率的大小等于它在1s内所消耗的电能。
家用电器的电功率:空调微波炉电炉电热水器都是约1000W电吹风机洗衣机约500W电子计算机电视机约200W电冰箱电扇约100W手电筒约0.5W公式:P = W/t公式中各符号的意义和单位:P —用电器的功率—瓦特(W)W —消耗的电能—焦耳(J)t —所用的时间—秒(s)2、“千瓦时”的来历由公式P=W/t变形后,得W = P t,如果P、t的单位分别是千瓦、小时,那么它们相乘之后,就得到千瓦时(度)。
电能和电功率全章复习一、基础知识复习1、所做的功叫电功,用字母表示,电流做功的过程,就是能转变为能的过程(内能、光能、机械能)。
计算电功的公式:W=====,电功的国际单位:,1焦=,生活中还常用“”做电功的单位,1KW.h= J。
测量电功的仪表是表,可测量用电器消耗的电能。
2、电功率:电流在单位时间内做的功叫,它是描述电流做功的物理量。
电功率的计算公式:P====,电功率的国际单位是:,用符号表示。
由P=W/t得计算电功的Array另一公式W=P·t,若P=1KW,t=1h,则W=。
3、测定灯泡的功率实验,其实验原理可用公式表示为:。
其实验电路图如右图所示:4、用电器正常工作时的电压叫,用电器在额定电压下的功率叫。
用电器工作时实际加的电压叫,用电器在实际电压下的功率叫,每个用电器的额定功率只有个,而实际功率有个,电压不同,实际功率就,实际值和额定值的关系为:(1)U实U额时、P实P额,用电器处于正常工作状态;(2)U实U额时、P实P额,用电器不能正常工作;(3)U实U额时、P实P额,用电器寿命减短,且容易烧坏。
5、焦耳定律:电流通过导体产生的热量,跟成正比,跟导体的成正比,跟通电成正比,这个规律叫做,数学表达式为:Q=,电流通过导体做功,若电能全部转化为内能则:Q W====。
串联电路中I一定,R越大单位时间内产生的热量越。
并联电路中,U一定,R越小,I越大(I是平方倍增大)单位时间内产生的热量越。
6、电热:电热器是利用来加热的设备,如电炉、电烙铁、电熨斗、电饭锅、电烤箱。
电热器的主要组成部分是。
发热体是由、的电阻丝绕在绝缘材料上做成的。
7、家庭电路连接方法:各盏灯、用电器、插座之间为联关系;开关与灯是联。
8、家庭电路的主要部分:(1)与大地有220伏电压的线叫线,与大地没有电压的线叫线。
(2)电能表的作用:测出用户全部电器消耗的。
(3)保险丝的作用:当电路中电流增大到超过线路设计的允许值前,能电路起到保护作用。
