7X.1.6光学练习(windy)

几何光学练习几何光学练习（一）1.有一个直径为4厘米的实心玻璃球。

球里有一个小气泡。

当观察者的眼睛与球和气泡的中心在同一条线上时，气泡似乎距离球面1厘米。

试着找出气泡和球面之间的实际距离。

玻璃的折射率是1.5。

2.如图所示，在垂直平面镜前放置一个半径为R的球形玻璃鱼缸，圆柱壁非常薄。

中心距离镜子3R，圆柱体充满水。

观察者从球的中心与镜子垂直的距离观察鱼缸，一条小鱼以最接近镜子的速度V0沿着圆筒壁游动，以找到观察者看到的鱼的两个图像的相对速度。

水的折射率n=4/3。

2题图4.标题图v0cfof3、某人将折射率n=1.50、半径为10cm的玻璃球放在书上看字。

试求：（1）看到的字在什么地方？放大率为多少？（2）若将玻璃球切成两半并取其一，令其平面向上，而让球面和书面接触，这时看到的字在何处？放大率等于多少？4.如图所示，凸透镜的焦距为f=15cm，OC=25cm，以C点为中心，R=5cm为半径的发光环与主轴共面，并尝试寻找该发光环通过透镜折射后形成的图像。

5、若一会聚透镜在空气中的焦距为5cm，平置于离水箱底面40cm高处，水箱充水至60cm，试问：（1）水箱底面经过这一系统成像于何处？设透镜的折射率为1.52，水的折射率为1.33。

（2）假定水面以2cm/s的速率向下降至透镜处，求这段时间内像的变化情况。

6.如图所示，一个小型会聚透镜靠近凹面镜，并覆盖面镜反射面的中心部分。

当物体位于面镜前面的某个位置时，灯光工具会形成两个真实的图像。

一幅图像到镜子的距离为V1=50cm，另一幅图像到镜子的距离为V2=10cm。

找出镜头的焦距。

7、平面镜m1与凸透镜l的主光轴的夹角α=45°，l的焦距f=15cm，ao=24cm，bo=32cm，n是一挡光板，发光点p在a点正上方16cm处，但发出的光线不能直接射到凸透镜上，如图所示，求发光点p通过此光学系统最终成像的位置。

V16标题ss1v27标题um1s2αpnlm2afofb几何光学练习题（二）1.平行光束垂直于等腰棱镜的底面，如图所示。

小题增分特训(十二)光学1.下列有关光的现象说法正确的是()A.甲图中肥皂液膜出现彩色条纹是光的偏振现象B.乙图中光在传播过程发生了光的干涉现象C.丙图中内窥镜应用了光的全反射原理D.丁图中全息照相是应用激光的衍射实现的2.(2023浙江杭州一模)如图所示,小明同学用一束复色激光入射直角棱镜,做了光的折射试验,试验现象如图所示。

则()A.d光不行能是入射激光B.c光可视为复色激光C.在玻璃中,b光的传播速度比a光的大D.a光光子的动量比b光光子的大3.(多选)(2023浙江重点中学三模)下列说法正确的是()A.图甲浸在水中的筷子产生了侧移,而且变粗了,是因为光发生了全反射B.图乙为泊松亮斑,这个现象证明白光具有波动性C.对比图丙和图丁两张照片,可知拍摄图丁时相机前可能安装了偏振滤光片D.物体在以接近光速运动时所遵从的规律,有些是与牛顿力学的结论不相同的4.(2023浙江义乌三模)隐身技术中要用到一种负折射率材料,光在通过这种介质时,折射光线与入射光线分布在法线的同一侧,折射角取负值,折射率也取负值,折射率的公式为n==-(i、r分别是入射光线、折射光线与法线的夹角)。

如图所示,在真空中放置两个完全相同的负折射率材料制作的直角三棱镜A、B,顶角为37°,A、B两棱镜斜面相互平行,两斜面间的距离为d。

一束同种频率光的激光,从A棱镜上的P点垂直入射,它在棱镜中的折射率为n1=-,在B棱镜下方有一平行于下表面的光屏。

光通过两棱镜后,打在光屏上的点到P'(P'点为P点在光屏上的投影)的距离为()A.0B.dC.dD.d5.(2023浙江嘉兴二模)如图所示,水面上方一只小鸟正沿水平路途从左向右飞行,水中肯定深度处有一条静止的鱼,点O是鱼正上方与小鸟飞行轨迹的交点。

则小鸟从左向右水平飞行时()A.飞到O点时小鸟看到的鱼比实际位置深B.飞到O点时鱼看到的小鸟比实际高度低C.飞向O点过程中小鸟看到鱼远离水面下沉D.飞离O点过程中鱼看到小鸟离水面高度不变6.某探讨小组的同学为探究光的性质,用一束由红光和紫光组成的复色光沿AO方向从空气中射入横截面为半圆形的玻璃砖中(O是半圆直径上的中点)。

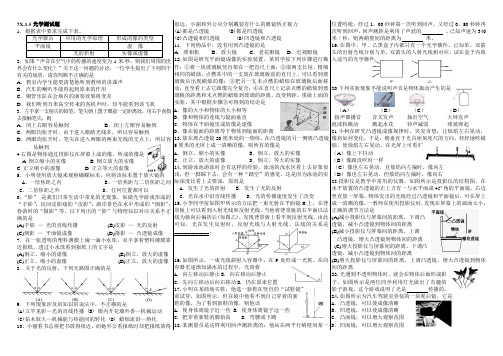

7X.1.5光学测试题 12有关的场景，请你判断不正确．．．的是A．教室内学生能更清楚地听到教师的讲课声B ．汽车的喇叭不能再起到原来的作用C ．铜管乐队在会场内的演奏效果将变差D ．我们听到万米高空传来的客机声时，却不能看到该飞机3去接触笔尖，则A ．闭上右眼容易触到B ．闭上左眼容易触到C ．两眼均张开时，由于进入眼睛光线多，所以容易触到D ．两眼均张开时，笔尖在进入两眼的两束光线的交点上，所以容易触到4.右图是物体通过投影仪在屏幕上成的像。

所成的像是A 倒立缩小的实像B 倒立放大的实像C 正立缩小的虚像D 正立等大的虚像5．小明使用放大镜来观察蝴蝶标本，应将该标本置于放大镜的 A 、一倍焦距之内 B 、一倍焦距与二倍焦距之间 C 、二倍焦距之外 D 、任何位置都可以6。

“影” 是我们日常生活中常见的光现象，如做光学游戏形成的“手影”；民间皮影戏的“皮影”；湖岸景色在水中形成的“倒影”春游时的“摄影”等。

以下列出的“影”与物理知识对应关系不正确．的是 (A)手影 — 光的直线传播 (B)皮影 — 光的反射(C)倒影 — 平面镜成像 (D)摄影 — 凸透镜成像7．在一张透明的塑料薄膜上滴一滴小水珠，双手拿着塑料薄膜靠近报纸，透过小水珠看到报纸上的文字是(A)倒立、缩小的虚像 (B)倒立、放大的虚像 (C)正立、缩小的虚像 (D)正立、放大的虚像 8．关于光的反射，下列光路图正确的是9．下列现象涉及的知识的说法中，不正确．．．的是 (A)立竿见影—光的直线传播 (B) 墙内开花墙外香—机械运动(C)钻木取火—机械能与热能间的转化 (D) 蜡烛流泪—熔化10。

小丽看书总得把书放得很近，而她外公看报纸时却把报纸放得 都是凹透镜 (D)凹透镜和凸透镜 ．．用到凸透镜的是 B ．放大镜 C ．老花眼镜 D ．近视眼镜 可以看到玻④在直尺上记录点燃的蜡烛到玻改变物距，重做上面的20厘米处的一物体，在凸透镜的另一侧离凸透镜 B ．倒立、放大的实像 D ．倒立、等大的实像B ．发生了光的反射 D ．光的传播速度发生了改变M 上，在背当他将背景板的右半面以法(如图乙)，发现背景板上看不到反射光线。

初一科学练习 姓名_______________一.选择题:1、下列各组中均属于凸透镜的是……………………………………( )2、把一个透明且均匀的玻璃球切成a、b、c、d、e五块，其截面如图所示，其中能够使平行光发散的是 （ ）A.只有bB.a、c、d、eC.a、b、cD.a、b、c、d、e均可3、上题中，能够使平行光会聚的是 （ ）A.只有bB.a、c、d、eC.a、b、cD.a、b、c、d、e均可4、一滴水在水平放着的塑料贺卡的字上，人看到水滴下面的字是（ ） A．等大的实像 B．等大的虚像 C．缩小的实像 D．放大的虚像5、关于凸透镜成像，下列说法正确的是（ ） A．实像看得见，虚像看不见 B．实像总是倒立的，虚像总是正立的 C．实像总是缩小的，虚像总是放大的 D．实像和虚像都可能放大或缩小6、一个物体放在凸透镜的焦点以内，在透镜的另一侧光屏上： （）A.成正立放大的像B.成倒立放大的像C.成倒立、缩小的像D.不成像7、凸透镜所成实像一定是（ ）A．像比物大 B．像比物小C．像与物位于凸透镜两侧 D．像总是正立的8、在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成烛焰的像，其原因可能是（ ）A．蜡烛放在了凸透镜的2倍焦距以外 B．蜡烛放在了凸透镜的2倍焦距处C．蜡烛放在了凸透镜的焦距以外 D．蜡烛放在了凸透镜的焦距以内9、某同学在做凸透镜成像的实验，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上 ( )(A)成倒立缩小的像 (B)成倒立放大的像 (c)成正立放大的像 (D)不能成像10、放映幻灯时，想在屏幕上出现“F”画面，则幻灯片的插法应该选取 ( )11、凸透镜能成实像，若用硬纸板遮住一半透镜，则 ………………( )A．屏上不能成像 B．能成像，像是原来的1/2C．屏上仍成原来的像，但像比原来的暗D．要将屏向前或向后移动到恰当位置，才能成清晰的像12、某同学用焦距为15厘米的凸透镜来看清邮票上的画，则邮票与凸透镜的距离应该是……………………………………………( )A．大于15厘米 B．大于30厘米 C．小于15厘米 D．在15～30厘米之间13、某同学在“研究凸透镜成像”的实验中，光屏移动到离凸透镜16厘米处，得到烛焰的倒立、放大的像。

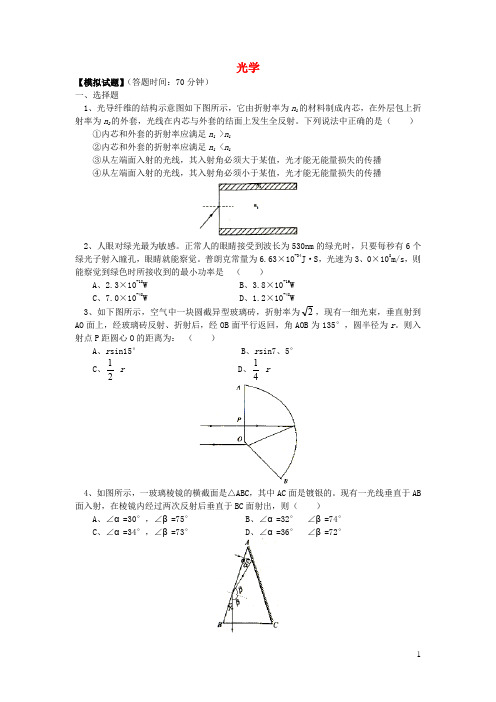

光学【模拟试题】（答题时间：70分钟）一、选择题1、光导纤维的结构示意图如下图所示，它由折射率为n 1的材料制成内芯，在外层包上折射率为n 2的外套，光线在内芯与外套的结面上发生全反射。

下列说法中正确的是（ ） ①内芯和外套的折射率应满足n 1 >n 1②内芯和外套的折射率应满足n 1 <n 1③从左端面入射的光线，其入射角必须大于某值，光才能无能量损失的传播 ④从左端面入射的光线，其入射角必须小于某值，光才能无能量损失的传播2、人眼对绿光最为敏感。

正常人的眼睛接受到波长为530nm 的绿光时，只要每秒有6个绿光子射入瞳孔，眼睛就能察觉。

普朗克常量为6.63×10-34J ·S ，光速为3、0×108m/s ，则能察觉到绿色时所接收到的最小功率是 （ ）A 、2.3×10-18WB 、3.8×10-19WC 、7.0×10-48WD 、1.2×10-48W3、如下图所示，空气中一块圆截异型玻璃砖，折射率为2，现有一细光束，垂直射到AO 面上，经玻璃砖反射、折射后，经OB 面平行返回，角AOB 为135°，圆半径为r 。

则入射点P 距圆心O 的距离为： （ ）A 、r sin15°B 、r sin7、5°C 、21 rD 、41 r4、如图所示，一玻璃棱镜的横截面是△ABC ，其中AC 面是镀银的。

现有一光线垂直于AB 面入射，在棱镜内经过两次反射后垂直于BC 面射出，则（ ）A 、∠α=30°，∠β=75°B 、∠α=32° ∠β=74°C 、∠α=34°，∠β=73°D 、∠α=36° ∠β=72°5、一束复色平行光射到置于空气中的平行玻璃砖上，穿过玻璃砖后从下表面射出，变为a，b两束单色平行光，如图所示。

第6节测试题在研究凸透镜成像规律的实验中，当移动蜡烛靠近凸透镜，使物距小于凸透镜的焦距时，下列说法正确的是（）（1）移动光屏，光屏上也能出现清晰的烛焰的实象；（2）移动光屏，光屏上不能出现清晰的烛焰的实象，只会出现烛焰模糊的虚象；（3）移动光屏，光屏上什么都没有，只会出现烛焰的亮光：（4）取走光屏，使蜡烛在一倍焦距处，在光屏的同侧观察，可以看到虚象；（5）蜡烛在一倍焦距处，人不能在光屏的同侧观察，那样会损伤眼睛，要站在旁边观察，才可以看到虚象：（6）蜡烛在一倍焦距处，不论是用光屏，还是在光屏的同侧观察，虚象都是看不到的，它是一种幻觉。

利用这套装置，咱们再来做一个拍照的实验。

介绍照相机镜头和暗箱及如何使用照相机。

例题：用一架镜头焦距不变的照相机先给某人照了一张全身像，如果再给此人照一张同样尺寸的半身像，则应该（）A．后移相机（增大人机距离），缩短暗箱长度B．后移相机（增大人机距离），增大暗箱长度C．前移相机（缩短人机距离），缩短暗箱长度D．前移相机（缩短入机距离），增大暗箱长度下表列出眼球的若干特点。

每一项特点或属于正常眼睛，或属于近视眼，或属于远视眼。

[自测题]1．眼中的相当于一个凸透镜，它能使物体的像落在视网膜上。

近视眼患者应配戴制成的眼镜，以改善在视网膜上的成像清晰度。

2．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称航空摄影。

若航空摄影使用的照相机的镜头焦距为50毫米，则底片与镜头间的距离为（）A．100毫米以外B．590毫米以内C．略大于50毫米D．恰为50毫米3．用凸透镜观察地图，应把地图放在凸透镜的（）A．焦点上B．焦点以内C．一倍到二倍焦距之间D．二倍焦距的地方填在每句空格里。

（折射中间焦距边缘凹透镜凸透镜焦点变大）(1)透镜是用透明材料制成的，它使光以一定的方式发生。

（折射）(2)两种主要的透镜是和。

（凸透镜，凹透镜）(3)凸透镜最厚的部分是它的。

（中间）(4)凹透镜最薄的部分是它的。

光学练习1、春节晚会上，一群聋哑青年用精美绝伦的舞蹈“千手观音”给人以美的享受。

（1）如图7所示，观众看不见领舞者邰丽华身后站着的其他舞蹈者，这是因为光是 传播的。

（2）在观看演出的过程中，我们虽然没有看到乐队却能分辨出是何种乐器发声，这主要是因为不同乐器所发声音的 是不同的。

（3）电视观众看到莲花座上的千手观音身披绚丽霞光，这些光是由 三原色依不同比例混合而成的。

2．通过学习“声”，你认为下列说法正确的是A ．声音在真空中传播的速度最大，在水中传播的速度最小B ．只要物体在振动，我们就一定能够听到声音C ．我们能区别不同人说话的声音，是因为他们的音色不同D ．声音在空气中传播的速度与空气的温度高低无关3．关于声现象的下列说法中，正确的是（ ）A ．人唱歌时，歌声是声带振动产生的B ．在水中的声速小于在空气中的声速C ．回音的声速比原来声音的声速要小D ．成语“震耳欲聋”是指声音的音调高4、花匠在挑选花盆时，常常将新花盆拎起后轻轻敲击它，根据敲击声来判断花盆是否有裂缝，他是主要根据声音三个特征的 ( )A.响度。

B . 音调。

C . 音色。

D . 三个特征全都有5．如图所示，城市高架道路的部分路段，两侧设有3m 左右高的透明板墙，安装这些板墙的目的是A .保护车辆行驶安全B .减小车辆噪声污染C .增加高架道路美观D .阻止车辆废气外泄6．雷雨交加的夜里，林雨同学看到闪电后约 5s 听到雷声，林雨距雷电产生的地方大约 m . （声音在空气中传播速度约为 340 m /s )7、如图是目前倡导使用的新型建筑材料----空心水泥砖，以下说法错误的是A 、做成空心，可以减少水泥与砂石用量，节约资源B 、空心砖做成的房子冬暖夏凉，可以保温C 、空心砖可以减小噪声污染D 、空心砖承受压力小，不适宜用于高层建筑8、下列关于声现象的说法中，正确的是A.声音可以在真空中传播B.声音可以在空气中传播C.声音速度比光速快D.声音在各种介质中的速度一样快9、图1所示四种现象中，由于光的反射而形成的图710．南京市2006年小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！专项综合全练〔第五单元〕《光学作图》（各种类型）类型一光的直线传播1.(2021广东潮州潮安期中)如图1所示，A点为路灯的一发光点，MN为灯下站立着的人，请作出人在路灯下的影子。

2.(2021江苏盐城盐都期中)如图2，两堵墙之间有一扇窗，E代表眼睛，请画出小华看到窗外的视野范围(用斜阴影线表示)。

3.(2021河南新乡延津期中)在图3中作出蜡烛AB通过小孔在半透明纸上的像A′B′。

类型二光的反射4.(2021山东临沂兰陵期中)在图4中画出反射光线，并标明反射角的度数。

5.(2021四川遂宁蓬溪期中)要将一束太阳光A0反射到室内的B点，请在图5中画出平面镜的位置。

第七章波动光学习题答案1．从一光源发出的光线，通过两平行的狭缝而射在距双缝100 cm的屏上，如两狭缝中心的距离为0.2 mm，屏上相邻两条暗条纹之间的距离为3 mm，求光的波长(Å为单位)。

已知 D=100cm a=0.2mm δx=3mm 求λ[解]λ=aδx/D=3×10-3×0.2×10-3/100×10-2=0.6×10-6m=6000 Å2．用波长为7000 Å的红光照射在双缝上，距缝1 m处置一光屏，如果21个明条纹(谱线以中央亮条为中心而对称分布)共宽2.3 cm，求两缝间距离。

[解]明条纹间距cm a=6.084．用波长为4800 Å的蓝光照射在缝距为0.1 mm的双缝上，求在离双缝50 cm处光屏上干涉条纹间距的大小。

[解]=2.4mm5．什么是光程?在不同的均匀媒质中，单色光通过相等光程时，其几何路程是否相同? 需要时间是否相同?[解]光程=nx。

在不同的均匀媒质中，单色光通过相等光程时，其几何路程是不同。

需要时间相同6．在两相干光的一条光路上，放入一块玻璃片，其折射率为1.6，结果中央明条纹移到原是第六级明条纹处，设光线垂直射入玻璃片，入射光波长为6.6×103 Å。

求玻璃片厚度。

已知 n=1.6 λ=6.6×103Å求 d[解]光程差MP-d+nd-NP=0∵ NP-MP=6λ∴（n-1）d=6λd=6λ/(n-1)=6.6×10-6m7．在双缝干涉实验中，用钠光灯作光源(λ=5893 Å)，屏幕离双缝距离D=500mm，双缝间距a=1.2mm，并将干涉实验装置整个地浸在折射率1.33的水中，相邻干涉条纹间的距离为多大?若把实验装置放在空气中，干涉条纹变密还是变疏?(通过计算回答)已知n水=1.33 λ=5893 Å D=500 mm a=1.2mm 比较δx水和δx空气[解]δx水=Dλ/na=500×5893×10-10×10-3/(1.2×10-3×1.33)=1.85×10-4mδx空气=Dλ/a=500×5893×10-10×10-3/(1.2×10-3)=2.46×10-4m∴干涉条纹变疏8．用白光垂直照射到厚度为4×10-5 cm的薄膜上，薄膜的折射率为1.5。
