液晶拼接产品资料

液晶拼接显示器使用说明书在使用本液晶拼接显示器之前，请你仔细阅读该说明书，并请妥善保存，以备将来需要。

目录重要安全说明 (2)功能简介 (3)接口示意图 (4)液晶拼接屏的安装 (5)拼接控制软件操作说明 (7)软件概述 (7)运行环境 (7)软件安装 (7)软件界面及操作说明 (8)选项功能说明 (29)注意事项 (31)附录 (32)问题处理指南 (32)附件 (34)维护保养 (34)该液晶拼接显示器的设计符合国际标准。

然而，不正确地使用也会导致触电和火灾，引起人身伤害和财产损失。

为防止潜在危险，确保您的安全，并延长产品使用寿命，请在安装、使用和清洁本产品时仔细阅读下列须知说明，必须遵守所有的安全须知说明。

重要安全说明1.在使用此产品前请仔细阅读此说明书。

2.请将此说明书妥善保管。

3.请遵守所有警告。

4.请遵守所有说明。

5.不要让此产品靠近有水的地方。

为了避免火灾或电击的危险，请不要将此产品暴露在雨中或潮湿的环境中。

6.请使用柔软的干布清洁此产品。

如果需要进一步清洁，请参见此说明书中的“清洁液晶拼接屏”获取详细信息。

7.不要挡住通风孔。

按照制造商的说明安装此产品。

8.不要在靠近热源如散热器、加热器、炉子或其他能够产生热量的设备附近安装此产品。

9.保护好电源线，不要挤压电源线，尤其是电源插头以及电源线与产品的连接部位。

10.确保电源插座位于产品附近，这样使用更加方便。

11.请确保所有的地线已经连接，以防止潜在的危险。

如果无法正确接地，则请专业电气技师安装单独的电路断路器。

切勿尝试以下接地方式，例如将拼接屏连接至电话线、导雷线或煤气管道上。

12.如果此产品长期不用，请拔下其电源插座。

13.该液晶屏在拼接安装后，其组合拼接墙要采用绝缘阻燃装饰材料进行侧面与背面的整体装饰，以确保屏体不裸露在外，保证设备的安全使用。

14.在液晶屏安装后将外壳与拼接框架进行接地，以防触电危险。

重要事项：在插拔所有的线缆时要特别注意断掉所有相关设备的电源，禁止带电作业。

注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。

○在调试和使用过程中，操作不当可能导致设备损坏。

○此设备可以连续使用。

○请勿在工作中频繁开关机，严禁敲打设备，以上行为都可能使设备损坏和加速设备老化。

○做到轻拿轻放。

安全使用说明清洁——用软布擦拭清洁，勿使用酒精等化学溶液。

电压——该设备使用标准220V交流市电。

能耗——本产品功耗根据所驱动液晶屏型号而定，总功率不大于300W。

长期不使用时请关闭电源，并拔掉插头。

环境——不要将本产品暴露在潮湿、雨、沙地或温度过高的地方存储和使用(加热设备或太阳光下)。

注意——该设备在工作时请将之置于通风干燥无强烈震动的地方。

注意事项……………………………………………………………………. .1安全使用说明………………………………………………………………. .2 前言…………………………………………………………………………. .3功能说明……………………………………………………………………. .41、接口说明 (4)2、地址码设置………………………………………………………. …….5-63、系统连接安装方式………………………………………………..…. . .7-94、常见故障处理............................................................... (10)5、性能指标…………………………………………………………….. 10-116、控制软件使用说明………………………………………………….. 11-18欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。

液晶拼接单元是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏,并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。

处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。

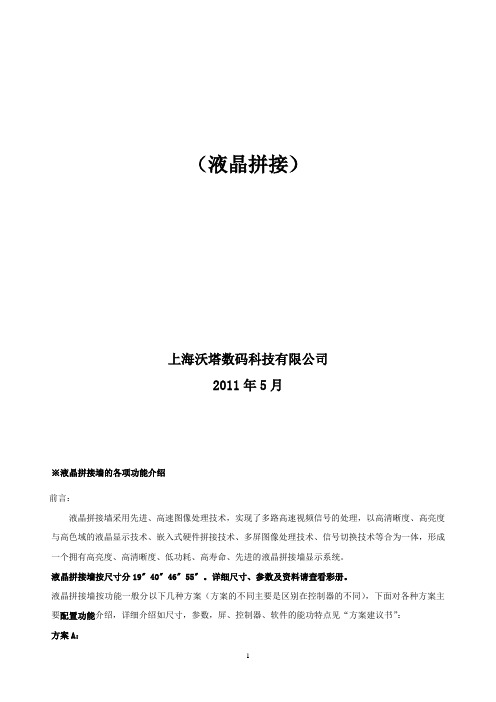

（液晶拼接）上海沃塔数码科技有限公司2011年5月※液晶拼接墙的各项功能介绍前言：液晶拼接墙采用先进、高速图像处理技术，实现了多路高速视频信号的处理，以高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命、先进的液晶拼接墙显示系统。

液晶拼接墙按尺寸分19〞40〞46〞55〞。

详细尺寸、参数及资料请查看彩册。

液晶拼接墙按功能一般分以下几种方案（方案的不同主要是区别在控制器的不同），下面对各种方案主要配置功能介绍，详细介绍如尺寸，参数，屏、控制器、软件的能功特点见“方案建议书”：方案A：方案A01: 1路视频、1路VGA、1路HDMI输入控制（不带开窗漫游叠加），内置控制器。

功能介绍：1、通信控制：RS232端口串联控制；2、实现1路视频、1路VGA、1路HDMI信号源输入，通过对应的分配器一分多输出到每个屏单元；3、多路(视频、VGA、HDMI)信号输入可配套矩阵实现，矩阵的输出连接到每个单元屏（配合矩阵时，不需连接分配器）。

4、公司可提供前端矩阵与液晶拼接墙软件的集成服务，客户需提供矩阵协议或矩阵。

5、通过控制管理软件可以直接对拼接屏的显示功能进行控制。

可以单屏显示、多屏全屏拼接显示、多屏任意拼接显示。

配合矩阵，可进行各种视频的显示切换。

6、显示预案管理功能:可以根据实际应用的要求，在大屏幕控制管理软件中设置16种常用显示模式不同的预案，并且也可自行配置预案保存与调用，所有预案都可以作为备份信息存储。

7、拼接单元输入信息为：DVI;HDMI;VGA;CVBS;YPBPR;S-Video。

方案：多路视频、多路VGA、1路HDMI输入控制（不带开窗漫游叠加）。

功能介绍：1、通信控制：RJ485端口串联控制；2、控制器提供多路视频、多路VGA输入，输入信号接口准配为屏的数量，可按客户要求定制；3、实现1路HDMI信号源输入，通过对应的分配器一分多输出到每个屏单元。

三星55寸液晶拼接屏|液晶拼接屏|拼接屏产品型号参数型号LTI550HN01(拼缝5.6mm)
面板类型S-PV A(DID)
背光Direct LED backlight
屏幕尺寸55"
显示面积1209.6(H)×680.4(V)
外形尺寸
1215.3mm×686.1mm×68.5mm （W×H×D）
显示模式16:9
拼缝 5.6mm
物理分辨率1920*1080
像素点距0.630mm(W)×0.630mm(H) 色域92%
亮度700 cd/m2
对比度4000:1
响应时间8ms
可视角度178°/178°
色彩1073.7M（10-bit）
色温10000K
菜单语言中文/英文
使用寿命60000小时
输入输
出
HDMI/DVI 1
Y,Pb,Pr 1（BNC×3）复合视频输入2（BNC*2）VGA输入 1
S端子输入 1
复合视频输出 1
电源输入电压AC110V~240V，50/60Hz 最大功耗≤330W
待机功耗＜1W
环境工作温度0～50℃
工作湿度20～80%
存储温度-20～70℃
存储湿度20～80
标准配件VGA线，电源线，BNC线可选配件机柜式，壁挂式，落地式
源自百度文庫。

液晶拼接屏产品说明书松浩科技大屏幕液晶拼接屏产品说明目录前言 (3)产品使用注意事项 (3)警告及注意事项 .................................................................................................. 错误!未定义书签。

性能指标.. (2)产品介绍 (6)1.效果图............................................................................................................. 错误!未定义书签。

2.产品主要规格 .................................................................................................. 错误!未定义书签。

3.连接方式 (4)4.幕墙控制系统操作介绍 (6)简单故障排除 (8)附件：进入工厂调地址码 (8)前言欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。

大屏幕拼接产品，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏(26寸以上),并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。

处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。

画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持10X10的液晶屏拼接。

液晶图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D 视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。

液晶拼接大屏技术参数
一、技术参数
1、显示尺寸：可根据客户需求定制不同尺寸和分辨率，最大可达米。

2、显示亮度和对比度：最高显示亮度可达1000cd/㎡，最高对比度
可达6000：1
3、刷新率：高刷新率可达120次/秒。

5、视角：水平/垂直可达178°。

6、显示接口：支持DVI、VGA、HDMI等常见接口。

7、支持协议：支持LAN协议、RS232协议、485协议等。

8、控制方式：支持本地控制，远程控制，以及网络控制。

9、抗辐射：抗辐射等级可达3级。

10、环境参数：温度-50℃~50℃，湿度10%-90%，升温速度小于
2℃/min，降温速度小于2℃/min。

二、制作参数
1、箱体材质：采用冷轧钢板制作，表面采用烤漆处理，防锈防水。

2、封边处理：采用多层烫金工艺，防腐防锈，保证其在高/低温、潮
湿等不同环境中使用时，封边和箱体能够保持一致。

3、背板处理：采用铝塑板，可防水防腐，保证其使用时有更长的寿命。

4、滑轨安装：采用拉伸滑轨安装，具有良好的抗冲击和耐震性能。

5、工艺处理：采用多层烫金工艺，烤漆处理，防水防腐。

LCD拼接显示系统技术方案3*3 42寸拼接目录第一章概述 (3)1．需求分析 (3)2．系统设计原则和目标 (3)3．技术规范和标准 (5)第二章液晶拼接墙系统设计 (3)1．系统组成 (6)2．系统规格 (6)3．系统结构 (6)4、器材配置表 (8)第三章系统特点和功能 (7)1．系统特点................................................................................................................ 错误！未定义书签。

2．系统功能 (11)第四章拼接墙的技术指标 (13)1．42″LCD 单元主要技术指标 (13)2．拼接墙主要技术指标 (14)第五章设备交货和安装 (15)1．交货期和安装调试期 (15)2．设备安装调试 (15)第六章售后服务及技术培训 (15)1．售后服务 (15)2．技术培训 (16)第一章概述LCD（liquid crystal display）拼接显示系统是D&Q，从产品到应用、从方案到系统、从工程到维护等方面，经过10多年的大屏幕显示设备技术与经验的开拓积累，具备其它同业者所不能具备的独特优势（独特的系统构架、设计思想、软件体系等）基础上，推向市场的一款专业液晶平板显示产品。

它有以全数字化技术的DQ图像控制器；有以FPGA 阵列为硬件基础，采用并行高速图形处理技术，实现了多路高速视频信号的统一处理的内置处理卡，在数字视频处理、计算机信号处理、IP联动以及多屏拼接能力等方面，能最大化满足公安、国防、交通、电信、电力等行业大规模视频监控、集中处理和信号显示等需求。

另外，它将目前最卓越的高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命，先进的液晶拼接平板显示系统。
