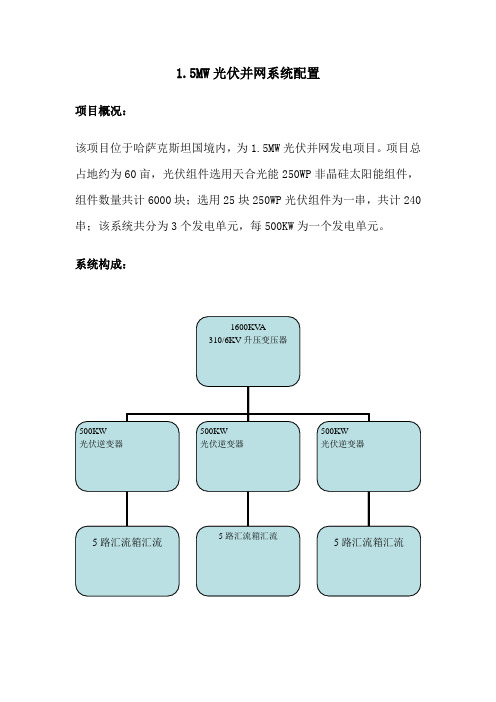

1.5MW光伏并网系统配置
项目概况:
该项目位于哈萨克斯坦国境内,为1.5MW光伏并网发电项目。
项目总占地约为60亩,光伏组件选用天合光能250WP非晶硅太阳能组件,组件数量共计6000块;选用25块250WP光伏组件为一串,共计240串;该系统共分为3个发电单元,每500KW为一个发电单元。
系统构成:
光伏组件选择:
经计算,1.5MW光伏并网系统若采用250WP多晶硅光伏组件供电,则需电池板数量共6000块,实际总功率为1500000W。
光伏组件串联数为25。
(具体组件参数见下表)
汇流箱计算:
汇流箱耐压1000V dc 耐流10A(每路)
16路汇流箱,汇流箱数目=15个
则汇流箱采用16路汇流箱15个;
(汇流箱设计依据合肥阳光电源成品汇流箱参数设计,具体汇流箱参数见下表)
光伏并网逆变器选配:
选用合肥阳光电源500KW逆变器三台,型号为SG 500K3
光伏电缆选型:
组件间串并联电缆选用PV1-F-1×4mm型电缆,电缆长度为3600米;16路汇流箱至直流柜选用ZR-YJV22-0.6/1kV-2X70mm 型线缆,线缆长度为2520米;
直流柜出线至逆变器进线选用ZR-YJV22-0.6/1kV-2X120mm 型线缆,线缆长度为90 米;
逆变器至交流开关柜至箱式变压器选用ZR-YJV22-0.6/1kV-3×120mm 型线缆,线缆长度为150米;。
光伏组件标准测试条件AM1.5光伏组件标准测试条件AM1.5是太阳能光伏组件性能测试的标准条件之一,其重要性不言而喻。
在太阳能光伏行业中,AM1.5条件下的测试结果被广泛用于评估光伏组件的性能和可靠性。
本文将从不同角度深入探讨光伏组件标准测试条件AM1.5的意义、影响以及未来发展趋势。
1. 光伏组件标准测试条件AM1.5的定义AM1.5条件是指太阳光通过大气层垂直射到地球上时的光谱条件,其光谱能量和太阳能的分布符合大气质量为1.5时的情况。
AM1.5条件下的太阳光谱与地球上大部分地区的实际太阳光谱相似,因此被广泛应用于光伏组件的性能测试。
2. AM1.5条件下的光伏组件测试在AM1.5条件下,光伏组件的电性能参数包括光电转换效率、开路电压、短路电流、填充因子等,这些参数直接影响着光伏组件的发电效率和性能。
通过在标准测试条件下对光伏组件进行测试,可以全面评估其性能,并为实际应用提供参考依据。
3. AM1.5条件对光伏行业的意义光伏组件标准测试条件AM1.5的存在和应用,对光伏行业具有重要的意义。
标准测试条件的统一性可以保证不同厂家和不同型号光伏组件的测试结果具有可比性,有利于行业内产品的评估和比较。
AM1.5条件下的测试结果也为光伏组件的研发和生产提供了依据,有助于推动光伏技术的进步和发展。
标准测试条件的应用可以帮助投资者和用户更准确地了解光伏产品的性能特点,为其投资和应用决策提供支持。
4. AM1.5条件的发展趋势随着光伏技术的不断发展和进步,对标准测试条件的要求也在不断提高。
未来,随着光伏组件的材料和工艺的不断创新,对标准测试条件的适用性和准确性将面临新的挑战。
有必要进一步完善AM1.5条件下的光伏组件测试方法和标准,以适应新材料、新工艺和新技术的发展。
总结与展望光伏组件标准测试条件AM1.5在光伏行业中具有非常重要的地位和作用。
通过对光伏组件在AM1.5条件下的测试,可以全面评估其性能表现,并为产品的研发、生产和应用提供依据。

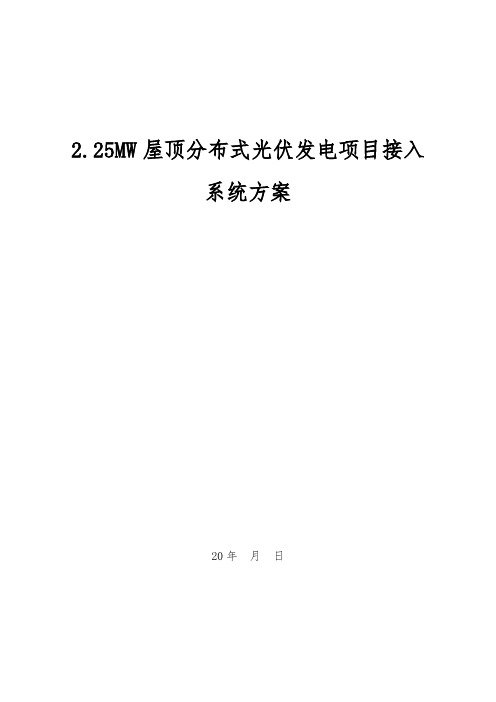

2.25MW屋顶分布式光伏发电项目接入系统方案20年月日目录1 概述 (1)1.1 设计依据 (1)1.2 工程概况 (1)1.3 主要设计原则 (3)1.4 设计范围 (3)2 2.25MW屋顶分布式光伏发电项目状况 (3)2.1 项目电力系统概况 (4)2.2 项目内容 (4)2.3 项目规模 (4)2.4 项目建设必要性 (3)3 接入系统一次 (5)3.1 光伏发电接入系统原理 (6)3.2 接入系统一般原则 (7)3.3 配电站概况 (7)3.4 接入系统方案描述 (7)3.5 的负荷消纳能力 (8)3.6 短路电流计算 (8)3.7 主要设备选择 (9)3.8 接入系统一次小结 (10)3.9 系统对光伏电站的技术要求 (10)3.9.1 电能质量 (9)3.9.2 电压异常时的响应特性 (10)3.9.3 频率异常时的响应特性 (11)3.9.4 功率控制和电压调节 (11)3.9.5 过电压保护和接地 (12)4 接入系统二次 (12)4.1 系统继电保护 (12)4.2 防孤岛检测 (13)4.3 防孤岛检测 (14)4.4 系统调度自动化 (14)4.4.1 调度关系及调度管理 (14)4.4.2 远动系统配置及要求 (14)4.4.3 远动信息内容 (14)4.5 电能量计量系统配置方案 (14)4.6 系统通信 (15)4.6.1 信息需求 (15)4.6.2 通信方案 (15)5 结论 (17)1 概述1.1 设计依据1)国家电网公司《分布式光伏发电项目接入系统内容及技术要求》2)国家电网公司关于印发分布式电源并网相关意见和规范(修订版)的通知(国家电网办〔2013〕1781号)3)国家电网发展〔2013〕625号国家电网公司关于印发分布式光伏发电接入系统典型设计的通知4)国家电网公司关于促进分布式光伏发电并网管理工作的意见5)Q/GDW 617-2011 《光伏电站接入电网技术规定》6)GB/T 14549-1993《电能质量公用电网谐波》7)国家电网公司关于印发分布式光伏发电并网方面相关意见和规定的通知(国家电网办〔2012〕1560号)8)2.25MW分布式光伏发电项目备案通知书(项目统一代码为:2018-360999-44-03-001997)1.2 工程概况2.25MW屋顶分布式光伏发电项目位于X公司厂区内,该项目拟利用X 公司厂房及办公楼屋顶面积23000平方米安装多晶硅太阳能组件,项目安装容量为2.25MW,计划于20XX年X月竣工验收和并网发电。
