光伏系统现场测试流程

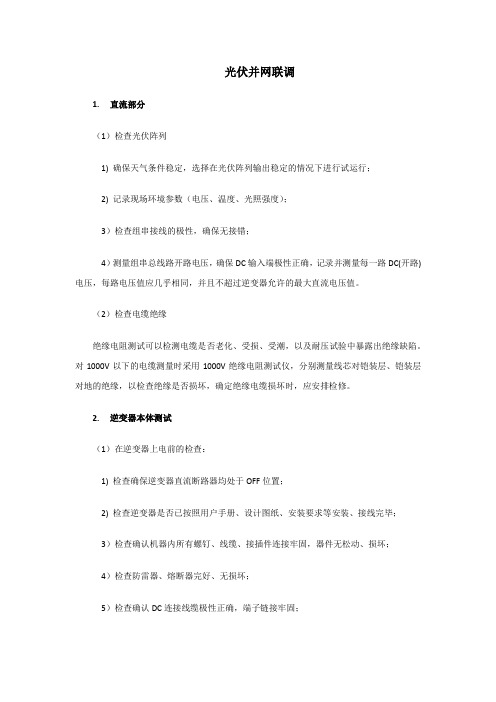

光伏并网联调1.直流部分（1）检查光伏阵列1) 确保天气条件稳定，选择在光伏阵列输出稳定的情况下进行试运行；2) 记录现场环境参数（电压、温度、光照强度）；3）检查组串接线的极性，确保无接错；4）测量组串总线路开路电压，确保DC输入端极性正确，记录并测量每一路DC(开路)电压，每路电压值应几乎相同，并且不超过逆变器允许的最大直流电压值。

（2）检查电缆绝缘绝缘电阻测试可以检测电缆是否老化、受损、受潮，以及耐压试验中暴露出绝缘缺陷。

对1000V以下的电缆测量时采用1000V绝缘电阻测试仪，分别测量线芯对铠装层、铠装层对地的绝缘，以检查绝缘是否损坏，确定绝缘电缆损坏时，应安排检修。

2.逆变器本体测试（1）在逆变器上电前的检查：1) 检查确保逆变器直流断路器均处于OFF位置；2) 检查逆变器是否已按照用户手册、设计图纸、安装要求等安装、接线完毕；3）检查确认机器内所有螺钉、线缆、接插件连接牢固，器件无松动、损坏；4）检查防雷器、熔断器完好、无损坏；5）检查确认DC连接线缆极性正确，端子链接牢固；6）检查AC输出端电缆，电压等级、相序正确，端子链接牢固；7）检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆対地絶縁值，确保绝缘良好；8）检查逆变器的通信线缆是否连接牢固，所有逆变器通讯端子的接线极性是否一致；（2）检查逆变器设置1）选择光照充足时刻，确认组串接线极性正确后，断开逆变器输出侧交流断路器，将逆变器直流开关旋至位置“ON”;2)若直流电压超过逆变器的启动电压，其液晶屏激活，操作按键，检查逆变器的所在国家代码、保护参数设置、时间设置是否正确，如为初次上电，应按照操作手册进行各参数设置；3）检查逆变器的通讯连接是否成功；4）检查完毕后，将逆变器直流开关旋至“OFF”。

3.交流汇流箱部分检查交流汇流箱各开关是否完好，开关合分是否到位，触头接触是否良好。

检查主电缆及分支电缆相序是否正确，接线端子是否连接牢固，绝缘隔板是否完好及安装到位。

光伏系统现场测试流程
一、计划
1、为了确保测试的准确性和安全性，在进行太阳能系统的现场测试之前，应先筹备所需要的材料，如测量工具、安全防护用具等。

2、准备足够的安全防护用具，用以保护人身安全，并确保现场环境安全，防止安装过程中产生任何不安全的情况。

3、设计合理的测试方案，确保各测试点和测试指标贯穿在整个系统的测试过程中，避免测试时间太长或者重复的测试项，以节省时间，提高测试效率。

二、测试前准备
1、根据读数器所提供的标定值等信息，对电表进行校准，保证测量精度。

2、安装相关测量仪器，接入系统，检查是否安装牢固，以准备开始测试。

3、检查系统的电压等数据，确保系统运行参数在正常范围内。

三、开始测试
1、测量系统各连接点的相关数据，如电压、电流、有功功率、无功功率等，确定系统是否符合设计要求。

2、测量光伏板各电压等信息，检查电路的可靠性和通信情况，确保系统的通信状况良好。

3、进行电池板及电表的特性测试，确定电池板的可靠性和可用性，
并对整体系统的运行情况进行检测。

4、为确保系统的可靠性，定期测量系统各点的参数，如电压、电流、有功功率等。

光伏发电站现场标准状态下光伏组件测试方法一、概述光伏发电是一种利用太阳能转换为电能的新型能源技术，光伏组件是光伏发电站中的核心部件。

为了确保光伏组件的性能和安全性，需要对其进行严格的测试。

本文将介绍光伏发电站现场标准状态下光伏组件测试的方法。

二、光伏组件测试参数光伏组件的测试参数主要包括电性能参数、光学性能参数、机械性能参数和环境适应性参数。

1. 电性能参数电性能参数是评价光伏组件发电性能的重要指标，主要包括开路电压（Voc）、短路电流（Isc）、最大功率点电压（Vm）、最大功率点电流（Im）、最大功率（Pmax）、填充因子（FF）等。

测试电性能参数可以使用 I-V 曲线测试仪进行测量，通过绘制 I-V 曲线图来获取这些参数。

2. 光学性能参数光学性能参数是评价光电转换效率的重要指标，主要包括光电转换效率（η）、光暗响应特性、波谱响应特性等。

测试光学性能参数一般需要使用光谱辐射计、光电转换效率测试仪等设备进行测试。

3. 机械性能参数机械性能参数是评价光伏组件结构强度和耐久性的重要指标，主要包括抗风压性、机械载荷性能、结构稳定性等。

测试机械性能参数可以使用风洞试验、机械载荷测试仪等设备进行测试。

4. 环境适应性参数环境适应性参数是评价光伏组件在不同环境条件下的性能稳定性的重要指标，主要包括耐候性、耐盐雾性能、耐热性能、耐寒性能等。

测试环境适应性参数可以使用恒温恒湿试验箱、盐雾试验箱等设备进行测试。

三、光伏组件测试方法光伏组件的测试方法一般包括室内测试和室外测试两种方式。

1. 室内测试室内测试是在实验室或测试场地内进行的测试，主要用于测试光电转换效率、电性能参数和一些环境适应性参数。

室内测试需要使用高精度测试设备，如 I-V 曲线测试仪、光谱辐射计、恒温恒湿试验箱等。

2. 室外测试室外测试是在实际光伏电站场地进行的测试，主要用于测试光伏组件的机械性能参数和一些环境适应性参数。

室外测试需要考虑到自然环境因素的影响，例如风压、温度、湿度等。

光伏板安装调试测试全面指南一、引言随着全球对可再生能源需求的日益增长，光伏板作为太阳能发电的核心部件，其安装、调试与测试环节显得尤为重要。

作为实现“碳达峰、碳中和”目标的关键技术之一，光伏板不仅广泛应用于公共、工业建筑屋顶，还逐步渗透到居民住宅及交通领域，推动了绿色低碳建筑的发展。

本文将详细阐述光伏板的安装调试测试过程，结合行业最新动态与数据，为从业者提供全面指导。

二、光伏板安装前准备2.1 现场勘查与规划在进行光伏板安装前，首先需进行现场勘查，评估屋顶或安装区域的承重能力、朝向、坡度、遮挡物等因素。

根据勘查结果，制定详细的安装规划，包括光伏阵列的布局、支架设计、电缆走向及汇流箱位置等。

同时，还需考虑电网接入点的位置，确保光伏系统能够顺利并网发电。

2.2 材料与设备准备●光伏板：根据需求选择合适的型号与规格，注意检查光伏板外观无破损、无裂纹，并核对技术参数。

●支架系统：包括立柱、横梁、导轨等部件，需根据安装地点地形、风速等条件进行选择与加固。

●电缆与接线盒：选择符合标准的直流电缆、交流电缆及防水接线盒，确保电气连接的安全可靠。

●逆变器与汇流箱：根据光伏板容量及并网要求配置合适的逆变器与汇流箱，注意品牌与质量。

●安装工具：准备必要的安装工具，如电钻、螺丝刀、扳手、水平尺、安全绳等。

2.3 安全防护措施安装前需进行安全教育与培训，确保施工人员熟悉安全操作规程，佩戴好安全帽、安全带、防滑鞋等防护装备。

同时，制定应急预案，准备急救箱、消防器材等应急物资，以应对突发事件。

三、光伏板安装步骤3.1 支架安装1.基础固定：根据设计图纸，在预定位置打膨胀螺栓或浇筑基础，确保支架稳固。

2.组装支架：将立柱、横梁、导轨等部件按照设计要求进行组装，注意连接处的紧固与防松。

3.调整角度：根据当地纬度与光照条件，调整支架角度，使光伏板能够最大程度接收太阳辐射。

3.2 光伏板安装1.搬运与放置：使用吊车或人力将光伏板搬运至安装区域，轻轻放置在支架上，避免碰撞。

光伏发电系统模型及参数测试规程光伏发电系统模型及参数测试规程是为了保证光伏发电系统的安全可靠运行而制定的一套规定和流程。

1. 测试项目：- 光伏组件参数测试：包括开路电压、短路电流、工作电压、工作电流、最大功率点等参数的测试。

- 逆变器参数测试：包括输入电压、输出电压、输出功率、效率等参数的测试。

- 系统参数测试：包括系统总的发电功率、总的发电效率等参数的测试。

2. 测试仪器：- 光伏组件参数测试仪器：包括万用表、光伏参数测试仪等。

- 逆变器参数测试仪器：包括示波器、功率计等。

- 系统参数测试仪器：包括数据采集器、电能表等。

3. 测试流程：- 光伏组件参数测试：按照测试仪器的使用说明，连接测试仪器与光伏组件，记录光伏组件的各项参数。

- 逆变器参数测试：按照测试仪器的使用说明，连接测试仪器与逆变器输入和输出端口，记录逆变器的各项参数。

- 系统参数测试：使用数据采集器连接光伏发电系统，记录系统的总发电功率和总的发电效率。

4. 测试要求：- 所有测试仪器必须符合相关规定和标准，且具备相应的检定合格证书。

- 测试人员必须具备相关的知识和能力，且熟悉测试仪器的操作和使用。

- 测试环境必须符合安全规范，并保证测试结果的准确性和可靠性。

- 所有测试结果必须进行记录和备份，以便后续分析和比对。

5. 测试结果分析：- 对于光伏组件和逆变器参数测试，将测试结果与产品规格书中的标称值进行比对，确保产品的质量符合要求。

- 对于系统参数测试，将测试结果与系统设计要求进行比对，确保系统的性能和效率符合要求。

以上是光伏发电系统模型及参数测试规程的一般性规定，具体的测试流程和要求可以根据具体的光伏发电系统的设计要求和产品规格进行制定。

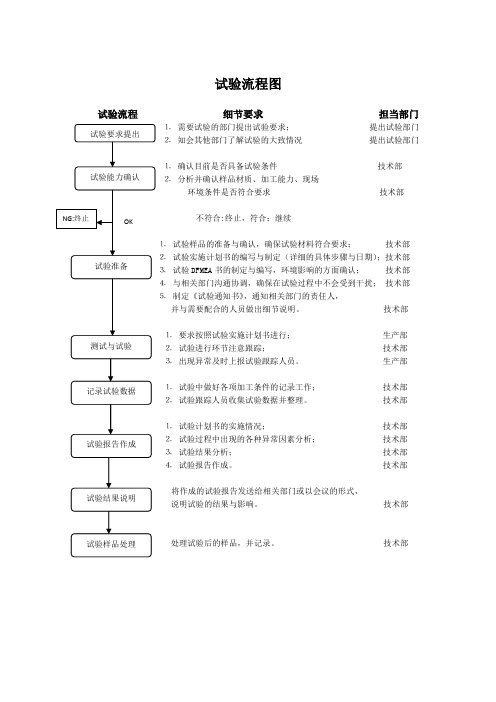

试验流程图
试验流程细节要求担当部门
⒈需要试验的部门提出试验要求；提出试验部门Array
⒉知会其他部门了解试验的大致情况提出试验部门
⒈确认目前是否具备试验条件技术部
⒉分析并确认样品材质、加工能力、现场
环境条件是否符合要求技术部
不符合:终止，符合：继续
⒈试验样品的准备与确认，确保试验材料符合要求；技术部
⒉试验实施计划书的编写与制定（详细的具体步骤与日期）；技术部
⒊试验DFMEA书的制定与编写，环境影响的方面确认；技术部
⒋与相关部门沟通协调，确保在试验过程中不会受到干扰；技术部
⒌制定《试验通知书》，通知相关部门的责任人，
并与需要配合的人员做出细节说明。

技术部
⒈要求按照试验实施计划书进行；生产部
⒉试验进行环节注意跟踪；技术部
⒊出现异常及时上报试验跟踪人员。

生产部
⒈试验中做好各项加工条件的记录工作；技术部
⒉试验跟踪人员收集试验数据并整理。

技术部
⒈试验计划书的实施情况；技术部
⒉试验过程中出现的各种异常因素分析；技术部
⒊试验结果分析；技术部
⒋试验报告作成。

技术部
将作成的试验报告发送给相关部门或以会议的形式，
说明试验的结果与影响。

技术部
处理试验后的样品，并记录。

技术部。

光伏材料导入测试流程光伏材料导入测试流程一、引言光伏材料是太阳能电池的核心组成部分，对其质量进行严格的测试是确保太阳能电池性能和可靠性的重要步骤。

本文将详细介绍光伏材料导入测试流程，包括前期准备工作、样品制备、测试项目和结果分析等内容。

二、前期准备工作1. 设定测试目标：明确测试的目的和要求，例如检测光伏材料的物理性质、化学成分以及电学特性等。

2. 确定测试仪器和设备：根据具体的测试项目，选择适合的仪器和设备，如扫描电子显微镜（SEM）、X射线衍射仪（XRD）、拉曼光谱仪等。

3. 制定测试计划：根据样品数量和时间要求，制定详细的测试计划，并安排好人员和资源。

三、样品制备1. 样品采集：从生产线上或供应商处采集所需的光伏材料样品，并进行标识。

2. 样品处理：根据不同的测试项目，对样品进行必要的处理步骤，如切割、研磨、烧结等。

3. 样品制备：根据测试要求，将样品制备成适合测试的形式，如薄片、粉末等。

四、测试项目1. 物理性质测试a. 形貌观察：使用扫描电子显微镜（SEM）观察样品的表面形貌，并记录下来。

b. 结构分析：利用X射线衍射仪（XRD）对样品进行分析，确定其晶体结构和晶格参数。

c. 表面性质测试：通过接触角测量仪测定样品表面的润湿性能。

2. 化学成分测试a. 元素分析：采用能谱仪或其他适当的方法对样品进行元素分析，以确定其化学成分。

b. 杂质检测：通过化学分析方法检测样品中可能存在的杂质元素，并确定其含量。

3. 电学特性测试a. 电导率测试：使用四探针仪或其他适当的方法测量样品的电导率，以评估其导电性能。

b. 能带结构测定：通过拉曼光谱仪等设备对样品进行能带结构的测定，以了解其光电转换性能。

五、结果分析1. 数据处理：对测试结果进行统计和整理，计算平均值、标准差等统计指标。

2. 结果解读：根据测试结果，评估光伏材料的质量，并与标准或规范进行比较。

3. 异常分析：对于异常结果，进行深入分析，找出可能的原因，并采取相应的措施进行改进。

项目基本信息：名称、地点、安装容量、关键设备、安装时间、设计及施工单位、设计方案及工程图纸。

测试内容：
测试所用设备：(详见仪器清单。

)
注意事项：每次测试完完毕后，检查设备有无遗失或损坏。

末次会议上，测试组向被测方汇报测试结果，有轻微的不符合技术规范要求的，要求其整改；有严重的安全隐患或严重不符合技术规范要求的，向其说明问题并通报结果。

光伏系统现场测试流程
流程图1:光伏系统现场测试流程
需要在现场进行、对自然条件无要求的测试相关的文件检查、电气设备检查、土建和支架结构检查等，可在现
场条件不满足测试要求时进行。

光伏系统现场测试内容。

1、关键部位在实际运行条件下的性能测试；
2、绝缘电阻测试；
3、接地连接电阻测试；4
、电气安装一致性；5、系统电气效率；6、电能质量测试；7、聚光光伏组件和自动跟踪系
统功能测试；详见下述测试内容。

1、测试人员安排要考虑天气情况、预计测试周期、被检测单位意见等，应有4人或4人以
上；
2、在天气符合测试要求时，优先“关键部位在实际运行条件下的性能测试”；测试前检测组和被检测方进行沟通（双方人员介绍、项目情况介绍、测试工作安排、确定现场陪同人员）；测
试过程中与该项目的设备有关的操作全部由陪同人员负责。

首次会议之后即检查设备，设备外观是否有磕碰，测试前进行设备自检。

I-V 方阵测试仪采用标准组件进行自检。

工商业光伏勘测步骤光伏勘测是指对用于光伏发电场所的勘测与评估，以确定光伏发电项目可行性、设计方案和建设方案等的一系列工作过程。

下面将详细介绍光伏勘测的步骤。

第一步：资料收集在进行光伏勘测之前，需要收集相关的资料，包括用地的土地性质、位置、地形、气候条件等。

同时，还需要了解当地的电力供应情况、配网结构、用电负荷、能源政策等信息。

第二步：现场勘测在资料收集完成后，需要进行现场勘测。

现场勘测主要包括以下几个方面：1.地形勘测：确定用地的地势、地形、坡度等信息，以了解光伏发电场所的布局和阵列的倾斜角度。

2.可用面积测量：测量用地的可用面积，并检查是否有阻挡光照的遮挡物。

3.太阳辐照度测试：利用太阳能辐照度测量仪器，测量太阳能辐照度，以确定太阳能资源的丰富程度。

4.地质勘测：对用地的地质条件进行勘测，确定土壤的承载能力以及是否适合建设光伏发电场所。

第三步：电力系统考核与电网接入条件评估在现场勘测过程中，还需要对电力系统进行考核，并评估电网接入条件。

主要包括以下几个方面：1.电力系统能力测试：检查电力系统是否能够承受光伏发电系统的功率输入。

2.电网接入点选择：确定将光伏发电系统接入的电网接入点，评估接入点的距离、容量等。

3.动态电网模拟：通过动态电网模拟软件对电网接入条件进行模拟，评估电压波动、功率因数等参数是否满足要求。

第四步：收益评估与设计方案制定在完成对现场的勘测后，需要进行收益评估与设计方案制定。

主要包括以下几个方面：1.发电量模拟：利用光伏发电模拟软件，对光伏发电系统预测发电量，并估算年发电量。

2.收益评估：根据预测的发电量、电力政策、电价等因素，进行收益评估，评估项目的投资回收期、内部收益率等指标。

3.设计方案制定：根据勘测结果和收益评估，制定光伏发电系统的布局方案、电池组串方案、逆变器选择等设计方案。

第五步：环评与项目申请在完成设计方案制定后，需要进行环境评估并申请项目。

主要包括以下几个方面：1.环境评估：根据相关法规和政策，进行环境评估，评估项目对周边环境的影响。

I—V测试操作流程一、准备1.开启模拟器灯室电源开关。

2.开启模拟器主控电源总开关.3.通过长时间按下模拟器主控电源的Set/Enter 设置模拟器主控电源输出电功率大于420W，再按该按钮确认.4.点触模拟器主控电源的LAMP Start按钮触发模拟器氙灯灯泡。

若触发失败，主控电源屏幕会显示L P，并且Failed 指示灯点亮。

此时需增大主控电源输出电功率，等待5分钟后再次按LAMP Start触发氙灯。

确认氙灯点亮后，需等待15分钟再进行矫正。

5.开启半导体温控电源。

6.开启Keithley2400源表电源7.开启电脑并运行软件，正常连接数字源表二、矫正及测试1.将标准电池片放置于模拟器出口位置。

2.标准电池片红白为负极,黄灰为正极。

将电池片正极接源表正极；电池片负极接源表负极。

3.软件中设置测试参数（包含起始电压、间隔电压、终止电压等）4.点击开始根据软件提示进行测试。

5.确认测试结果的短路电流与证书的标示一致。

若测试结果大于证书标示，则需调低模拟器电功率输出，否则需调高模拟器电功率输出。

再重新进行测试直至测试结果的短路电流与证书标示一致。

完成矫正。

6.将样品放置于测试台上并将电池片正极接源表正极；电池片负极接源表负极。

7.软件中设置测试参数（包含起始电压、间隔电压、终止电压等）8.点击开始进行测试。

三、关机1.关闭软件及电脑2.点触模拟器主控电源的LAMP OFF按钮以关闭氙灯。

3.关闭半导体温控器。

4.关闭Keithley2400源表.5.待模拟器灯室冷却风扇停止后再关闭模拟器主控电源。

6.最后关闭模拟器灯室电源。

IV系统操作注意事项一、模拟器使用注意事项1.严禁在未封闭模拟器灯室情况下触发模拟器。

2.严禁用眼睛直视模拟器输出的光。

3.严禁长时间将皮肤暴露于样品时输出光板下。

4.需观察模拟器输出光斑时，应使用表面粗糙的物品置于模拟器输出光下，并佩戴防护眼镜。

5.严格按照IV测试流程中准备的开机顺序开启设备。
