工程测量规范GB50026-93第1章 总则第2章 平面控制测量2.1 一般规定2.2 设计、选点、造标与埋石2.3 水平角观测2.4 距离测量2.5 内业计算第3章 高程控制测量3.1 一般规定3.2 水准测量3.3 电磁波测距三角高程第4章 地形测量4.1 一般规定4.2 图根控制测量4.3 一般地区地形测图4.4 城镇居住区地形测图第四节 城镇居住区地形测图 4.5 工矿区现状图测量4.6 水域地形测量4.7 地形图的修测第5章 线路测量5.1 一般规定5.2 铁路、公路测量5.3 架空索道测量5.4 自流和压力管线测量5.5 架空送电线路测量第6章 绘图与复制6.1 一般规定6.2 绘图6.3 编绘6.4 晒蓝图、静电复印与复照6.5 翻版、晒印刷版与修版6.6 打样与胶印第7章 施工测量7.1 一般规定7.2 施工控制测量7.3 工业与民用建筑施工放样7.4 灌注桩、界桩与红线测量7.5 水工建筑物施工测量第8章 竣工总图的编绘与实测8.1 一般规定8.2 竣工总图的编绘8.3 竣工总图的实测第9章 变形测量9.1 一般规定9.2 水平位移监测网9.3 垂直位移监测网9.4 水平位移测量9.5 垂直位移测量9.6 内业计算及成果整理附录一 本规范名词解释附录二 平面控制点标志及标石的埋设规格附录三 方向观测法度盘和测微器附录四 高程控制点标志及标石的埋设规格附录五 建筑物、构筑物主体倾斜率和按差异沉降推算主体倾斜值的计算公式附录六 基础相对倾斜值和基础挠度计算公式附录七 本规范用词说明工程测量规范-总则工程测量规范第1章 总则第1.0.1 条为了统一工程测量的技术要求,及时、准确地为工程建设提供正确的测绘资料,保证其成果、成图的质量符合各个测绘阶段的要求,适应工程建设发展的需要,制订本规范。
第1.0.2 条本规范适用于城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
2010年版《工程建设标准强制性条文》(水利工程部分)(征求意见稿)水利部水利水电规划设计总院二〇一〇年十一月前言《工程建设标准强制性条文》(水利工程部分)(以下简称《强制性条文》)的发布与实施是水利部贯彻落实国务院《建设工程质量管理条例》的重要措施,是水利工程建设全过程中的强制性技术规定,是参与水利工程建设活动各方必须执行的强制性技术要求,也是政府对执行工程建设强制性标准实施监督的技术依据。
《强制性条文》的内容,是从水利工程建设技术标准中摘录的,直接涉及人的生命财产安全、人身健康、水利工程安全、环境保护、能源和资源节约及其他公众利益,必须严格执行的技术条款。
实践证明,在社会主义市场经济条件下,2004年版《强制性条文》对提高水利工程建设质量发挥了积极作用,也促进了水利标准化体制改革。
随着我国经济社会的不断发展,新时期水利工程安全要求的不断提高以及水利技术标准制修订工作的不断推进,水利部决定在总结以往经验的基础上,对2004年版《强制性条文》进行全面系统修订。
本次修订以2004年版《强制性条文》篇章框架为基础,由原来的七篇调整为八篇。
其中,将“流域(河流)规划”节名调整为“流域(区域)规划”,删除了“设计文件编制”一篇和“水利工程设计”篇中的“抗冰冻”一节内容;在“水利工程施工”篇增加“工程安全鉴定”一节。
2004年版《强制性条文》修订后名称定为“2010年版《工程建设标准强制性条文》(水利工程部分)”,涉及水利工程建设标准有96项,共有624条强制性条文,标准名称及强制性条文数量详见附表。
目录第一篇水文测报与工程勘测 (1)1 水文测报 (1)2 工程测量 (3)3 工程地质勘探 (4)第二篇水利工程规划 (12)1 流域(区域)规划 (12)2 工程规划与水文水利计算 (14)第三篇水利工程设计 (19)1 建筑物级别确定 (19)2 洪水标准和安全超高 (24)2.1 洪水标准 (24)2.2 安全超高 (29)3 安全要求 (33)3.1 稳定与强度 (33)3.2 抗震 (52)3.3 防火 (54)3.4 劳动安全 (56)4 水工建筑物设计 (57)4.1 挡水、蓄水建筑物 (57)4.2 输水、泄水建筑物 (61)4.3 水电站建筑物 (62)4.4 安全监测 (63)5 工程管理设计 (66)第四篇水利工程施工 (67)1 安全与卫生 (67)1.1 安全 (67)1.2 卫生 (84)2 土石方工程 (88)2.1 开挖 (88)2.2 锚固与支护 (90)3 砌石工程 (91)4 混凝土工程 (92)4.1 模板 (92)4.2 钢筋 (93)4.3 浇筑 (94)4.4 温度控制 (94)5 防渗墙与灌浆工程 (95)5.1 混凝土防渗墙 (95)5.2 沥青混凝土防渗墙 (96)5.3 灌浆工程 (96)6 单项工程 (97)6.1 堤防 (97)6.2 土石坝 (97)6.3 混凝土面板堆石坝 (98)6.4 碾压混凝土坝 (99)6.5 水闸 (99)6.6 小型水电站 (99)6.7 泵站 (100)7 工程质量检查及验收 (100)7.1 质量检查 (100)7.2 工程安全鉴定 (101)7.3 工程验收 (102)第五篇机电与金属结构 (102)1 水力机械 (102)2 电气 (103)3 金属结构 (110)第六篇环境保护、水土保持和征地移民 (113)1 环境保护 (113)2 水土保持 (117)3 征地移民 (117)附表:水利工程建设标准项目及其强制性条文清单 (122)第一篇水文测报与工程勘测1 水文测报《河流流量测验规范》 GB 50179—932.2.15 水文测验河段应设立保护标志。
附录D 基础控制点标志及标石的埋设规格
D.1 平面控制点标志
D.1.1 等级平面控制点标志可采用磁质或金属等材料制作,其规格如图D.1.1和图D.1.2所示。
D.1.2 一、二级平面控制点标志可采用φ14~φ20、长度为300mm~400mm的普通钢筋制作,钢筋顶端应锯十字标记,距底端约50mm处应弯成勾状。
图D.1.1 磁质标志图
(单位:mm)(单位:mm)
D.2 平面控制标石埋设
D.2.1 二、三等平面控制点标石规格及埋设结构图,如图D.2.1所示,柱石与盘石间应放10mm~20mm厚粗砂,两层标石中心的最大偏差不应超过3mm。
D.2.3 一、二级平面控制点标石规格及埋设结构图,如图D.2.2所示。
图D.2.1 二、三等平面控制点标石埋设图
(单位:mm )
图D.2.3 一、二级平面控制点标石埋设图
(单位:mm )
附录E 点之记格式
表E 点之记
附录F 控制像片整饰格式表F 控制像片整饰表。
GPS RTK图根控制测量规本标准是根据我国现阶段全球定位系统实时动态〔RTK〕测量的技术水平制定的。
本标准容涉及目前应用广泛的单参考站RTK测量技术和基于CORS系统的网络RTK测量技术。
本标准是在GB/T 18314"全球定位系统〔GPS〕测量规"、CJJ 73"全球定位系统城市测量技术规程"、GB50026"工程测量规"的根底上,结合生产实际的情况制定的。
全球定位系统实时动态〔RTK〕定位测量除应符合本标准的要求外,还应符合国家现行的有关强制性标准、规的规定。
全球定位系统实时动态〔RTK〕测量技术规1 围本标准规定利用全球定位系统实时动态测量〔RTK〕技术,实施平面一级、二级、三级控制测量和五等高程控制测量、地形测量的技术要求、方法。
其他相应精度的定位测量可参照本标准执行。
2 引用标准以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件,其随后所有的修改单〔不包括订正的容〕或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
但凡不注日期的引用文件,其最新版本适用于本标准。
GB/T 18314全球定位系统〔GPS〕测量规CJJ 73 全球定位系统城市测量技术规程CH/T 2008-2005 全球导航卫星系统连续运行参考站网建立规CH 8016 全球定位系统〔GPS〕测量型接收机检定规程GB 50026 工程测量规GB/T 14912 1∶500 1∶1000 1∶2000外业数字测图技术规程3 术语3.1 实时动态测量〔RTK〕 Real Time KinematicRTK测量技术是全球卫星导航定位技术与数据通信技术相结合的载波相位实时动态差分定位技术,它能够实时地提供测站点在指定坐标系中的三维定位结果。
在RTK测量模式下,参考站通过数据链将其观测值和测站坐标信息一起传送给流动站,流动站不仅采集卫星观测数据,还通过数据收来自参考站的数据,并在系统组成差分观测值进展实时处理。

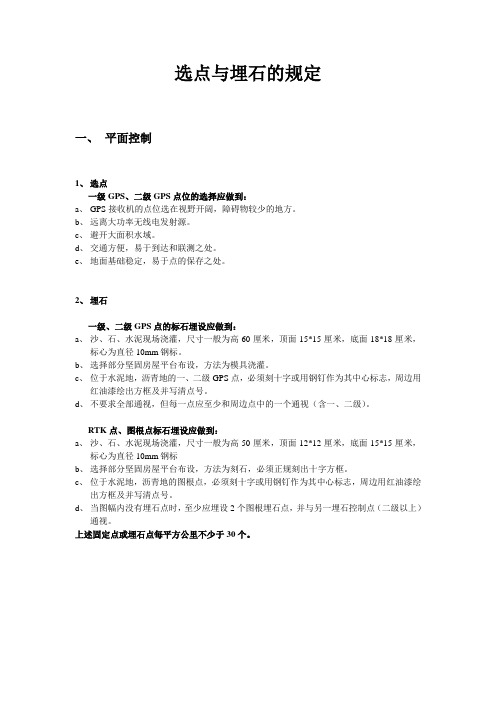

选点与埋石的规定一、平面控制1、选点一级GPS、二级GPS点位的选择应做到:a、GPS接收机的点位选在视野开阔,障碍物较少的地方。
b、远离大功率无线电发射源。
c、避开大面积水域。
d、交通方便,易于到达和联测之处。
e、地面基础稳定,易于点的保存之处。
2、埋石一级、二级GPS点的标石埋设应做到:a、沙、石、水泥现场浇灌,尺寸一般为高60厘米,顶面15*15厘米,底面18*18厘米,标心为直径10mm钢标。
b、选择部分坚固房屋平台布设,方法为模具浇灌。
c、位于水泥地,沥青地的一、二级GPS点,必须刻十字或用钢钉作为其中心标志,周边用红油漆绘出方框及并写清点号。
d、不要求全部通视,但每一点应至少和周边点中的一个通视(含一、二级)。
RTK点、图根点标石埋设应做到:a、沙、石、水泥现场浇灌,尺寸一般为高50厘米,顶面12*12厘米,底面15*15厘米,标心为直径10mm钢标b、选择部分坚固房屋平台布设,方法为刻石,必须正规刻出十字方框。
c、位于水泥地,沥青地的图根点,必须刻十字或用钢钉作为其中心标志,周边用红油漆绘出方框及并写清点号。
d、当图幅内没有埋石点时,至少应埋设2个图根埋石点,并与另一埋石控制点(二级以上)通视。
上述固定点或埋石点每平方公里不少于30个。
二、高程控制1、如仅需满足地形测图精度,可不专门进行三、四等水准标石点的埋设。
如有要求,在满足地形测图精度的同时,进行三、四等水准标石点的埋设。
要求如下:a、水准路线应选择沿坡度较小、土质坚实、施测方便的道路布设,并避免通过大河、湖泊、沼泽与峡谷等障碍物。
b、水准点位应选择在坚实稳固与安全僻静之处,墙脚水准点位应选设于永久性的建筑或构筑物上,点位应便于寻找、长期保存和引测。
下列地点不应选设水准点:即将进行建筑的位置或准备拆除的建筑物上。
低湿、易于淹没之处。
不良地质条件(如土崩、滑坡等)之处及地下管线之上。
附近有剧烈震动的地点。
地势隐蔽不便于观测之处。
控制点埋石标准Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】控制点埋石图及标志注字方法本附录所规定的各级平面水准点标石的埋设规格均为一般地区普通标石的埋设(标石可采用混凝土预制桩或现场浇注),对于特殊地区的标石埋设,应根据线路所在地区的土质、地质构造及区域沉降等因素,进行特殊地区的控制点埋设(如基岩点、深埋点等)。
控制点标志金属标志制作材料为铸铁或其它金属。
规格应符合图的规定,图中“××××××”处为测量单位名称。
不锈钢标志可采用直径为12~20mm,长度为20~30mm不锈钢材料,下部采用普通钢筋焊接而成。
规格应符合图的规定。
?平面控制点标石的埋设建筑物顶上设置标石,标石应和建筑物顶面牢固连接。
建筑物上各等平面控制点标石设置规格应符合图、图的规定。
?????????????????? ?图建筑物CP0平面控制点标石(单位:mm)??? ?图建筑物上CPI、CPII平面控制点标石(单位:mm)?CP0控制点标石埋设规格应符合图的规定。
图 CP0控制点标石埋设图(单位:mm)注:1-盖;2-土面;3-砖;4-素土;5-冻土;6-贫混凝土二等导线/三角形网/GPS平面控制点标石埋设规格应符合图的规定。
?图二等导线/三角形网/GPS平面控制点点标石埋设图(单位:mm)注:1-盖;2-土面;3-砖;4-素土;5-冻土线;6-贫混凝土三等导线/三角形网/GPS平面控制点标石埋设规格应符合图规定。
图三等及以上导线/三角形网/GPS平面控制点点标石埋设图(单位:mm)注:1-盖;2-土面;3-砖;4-素土;5-冻土;6-贫混凝土四等导线/三角形网/GPS平面控制点标石埋设规格应符合图规定。
图四等导线/三角形网/GPS平面控制点标石埋设图(单位:mm)注:1-土面;2-素土;3-冻土线; 4-贫混凝土一、二级导线/五等GPS平面控制点标石埋设规格应符合图规定。
平面控制测量野外作业流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、准备工作1.1 收集资料:在进行平面控制测量前,需要收集相关地区的地形图、控制点资料、测量规范和设计文件等。
4.测量技术设计依据(1)CH 2001-92《全球定位系统(GPS)测量规范》(2)CJJ 73-97《全球定位系统城市测量技术规程》(3)CH 1002-95《测绘产品检查验收规定》(4)CH 1003-95《测绘产品质量评定标准》(5)CJJ 8-85《城市测量规范》二、 GPS控制网设计方案1.技术要求与布网原则根据中华人民共和国测绘行业标准《全球定位系统城市测量技术规程》和燕郊经济技术开发区的具体情况,确定该测区可建立D级GPS网,GPS网中相邻点之间的距离满足下表要求根据规程规范,D级GPS网的精度要求如下表:项目技术要求平均边长(km) 5~10固定误差a(mm) ≤10比例误差b(mm) ≤10最弱边相对中误差 1/45000在实际布网设计时遵循以下几个原则:Ⅰ GPS网一般应采用独立观测边构成闭合图形,如三角形、多边形或附合线路,以增加检核条件,提高网的可靠性。
Ⅱ GPS网作为测量控制网,其相邻点间基线向量的精度,应分布均匀。
Ⅲ GPS网点应尽量与原有地面控制点相结合。
重合点一般不少于3个(不足时应联测),且在网中分布均匀,以可靠地确定GPS网与地面之间的转换参数。
Ⅳ GPS网点应考虑与水准点重合,而非重合点,一般应根据要求以水准测量(或相当精度的测量方法)进行联测,或在网中布设一定密度的水准联测点。
Ⅴ 为了便于GPS的测量观测和水准联测,减少多路径影响,GPS网点一般应设在视野开阔和交通便利的地方。
Ⅵ 为了便于用经典方法联测或扩展,可在GPS网点附近布设一通视良好的方位点以建立联测方向,方向点与观测站距离一般应大于300米。
2.GPS网型网型方案设计GPS网的图形布设通常有点连式、边连式、网连式及边点混合连接、三角锁连接、导线网连接、星形连接等几种基本方式。
本次主要采用边连接式,每次用至少三台接收机,组成GPS网,能保证网的几何强度,提高网的可靠指标。
1、选点与埋标①选点由于GPS测量观测站之间不一定要求相互通视,而且网的图形结构也比较灵活,所以选点工作比常规控制测量的选点要简便。
工程测量规范GB50026-93第1章 总则第2章 平面控制测量2.1 一般规定2.2 设计、选点、造标与埋石2.3 水平角观测2.4 距离测量2.5 内业计算第3章 高程控制测量3.1 一般规定3.2 水准测量3.3 电磁波测距三角高程第4章 地形测量4.1 一般规定4.2 图根控制测量4.3 一般地区地形测图4.4 城镇居住区地形测图第四节 城镇居住区地形测图 4.5 工矿区现状图测量4.6 水域地形测量4.7 地形图的修测第5章 线路测量5.1 一般规定5.2 铁路、公路测量5.3 架空索道测量5.4 自流和压力管线测量5.5 架空送电线路测量第6章 绘图与复制6.1 一般规定6.2 绘图6.3 编绘6.4 晒蓝图、静电复印与复照6.5 翻版、晒印刷版与修版6.6 打样与胶印第7章 施工测量7.1 一般规定7.2 施工控制测量7.3 工业与民用建筑施工放样7.4 灌注桩、界桩与红线测量7.5 水工建筑物施工测量第8章 竣工总图的编绘与实测8.1 一般规定8.2 竣工总图的编绘8.3 竣工总图的实测第9章 变形测量9.1 一般规定9.2 水平位移监测网9.3 垂直位移监测网9.4 水平位移测量9.5 垂直位移测量9.6 内业计算及成果整理附录一 本规范名词解释附录二 平面控制点标志及标石的埋设规格附录三 方向观测法度盘和测微器附录四 高程控制点标志及标石的埋设规格附录五 建筑物、构筑物主体倾斜率和按差异沉降推算主体倾斜值的计算公式附录六 基础相对倾斜值和基础挠度计算公式附录七 本规范用词说明工程测量规范-总则工程测量规范第1章 总则第1.0.1 条为了统一工程测量的技术要求,及时、准确地为工程建设提供正确的测绘资料,保证其成果、成图的质量符合各个测绘阶段的要求,适应工程建设发展的需要,制订本规范。
第1.0.2 条本规范适用于城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产(运营)阶段的通用性测绘工作。
控制点埋石图及标志注字方法本附录所规定的各级平面水准点标石的埋设规格均为一般地区普通标石的
埋设(标石可采用混凝土预制桩或现场浇注),对于特殊地区的标石埋设,应
根据线路所在地区的土质、地质构造及区域沉降等因素,进行特殊地区的控制
点埋设(如基岩点、深埋点等)。
A.1 控制点标志
A.1.1 金属标志制作材料为铸铁或其它金属。
规格应符合图 A.1.1的规定,图中
处为测量单位名称。
“××××××”
A.1.2 不锈钢标志可采用直径为12~20mm,长度为20~30mm不锈钢材料,下部采用普通钢筋焊接而成。
规格应符合图 A.1.2的规定。
A.2 平面控制点标石的埋设
A.2.1 建筑物顶上设置标石,标石应和建筑物顶面牢固连接。
建筑物上各等平
面控制点标石设置规格应符合图 A.2.1-1、图A.2.1-2的规定。
图A.2.1-1 建筑物CP0平面控制点标石(单位:mm)图A.2.1-2 建筑物上CPI、CPII 平面控制点标石(单位:mm)
A.2.2 CP0控制点标石埋设规格应符合图 A.2.2的规定。
图A.2.2 CP0控制点标石埋设图(单位:mm)
注:1-盖;2-土面;3-砖;4-素土;5-冻土;6-贫混凝土
A.2.3 二等导线/三角形网/GPS平面控制点标石埋设规格应符合图 A.2.3的规定。
图A.2.3 二等导线/三角形网/GPS平面控制点点标石埋设图(单位:mm)
注:1-盖;2-土面;3-砖;4-素土;5-冻土线;6-贫混凝土
A.2.4 三等导线/三角形网/GPS平面控制点标石埋设规格应符合图 A.2.4规定。
图A.2.4 三等及以上导线/三角形网/GPS平面控制点点标石埋设图(单位:mm)
注:1-盖;2-土面;3-砖;4-素土;5-冻土;6-贫混凝土
A.2.5 四等导线/三角形网/GPS平面控制点标石埋设规格应符合图 A.2.5规定。
图A.2.5 四等导线/三角形网/GPS平面控制点标石埋设图(单位:mm)
注:1-土面;2-素土;3-冻土线; 4-贫混凝土
A.2.6 一、二级导线/五等GPS平面控制点标石埋设规格应符合图 A.2.6规定。
图A.2.6 一、二级导线/五等GPS平面控制点标石埋设图(单位:mm)1-土面;2-素土;3-贫混凝土
A.3 水准点标石的埋设
A.3.1 二等水准点标石埋设规格应符合图 A.3.1的规定。
图A.3.1 二等水准点标石埋设图(单位:mm)
1-盖;2-地面;3-砖;4-素土; 5-冻土线;6-贫混凝土
A.3.2 三等水准点标石埋设规格应符合图 A.3.2的规定。
图A.3.2 三等水准点标石埋设图(单位:mm)
1-盖;2-地面;3-砖;4-素土; 5-冻土线;6-贫混凝土A.3.3 四等水准点标石埋设规格应符合图 A.3.3的规定。
图A.3.3 四等水准点标石埋设图(单位:mm)
1-地面;2-素土;3-冻土线;4-贫混凝土
A.3.4 水准基点墙脚标石埋设规格应符合图 A.3.4的规定。
图A.3.4 墙脚水准基点标石埋设图(单位:mm)
1--墙面
A.3.5基岩水准点、深埋水准点规格
图A.3.5基岩水准点、深埋水准点规格及埋设图注:基岩水准点应达到基岩,深埋水准点埋设深度应达到稳定的持力层
A.4 无砟轨道CPIII控制点埋设要求
A.4.1 元器件要求
1 无砟轨道CPⅢ控制点的元器件必须采用工厂精加工元器件(要求采用数
控机床),用不易生锈及腐蚀的金属材料制作,有带支架的反射镜、轨道标记销钉、标记点锚固螺栓、栓孔保护销钉(塑料)等。
平面和高程控制标志分别短
标、长标,观测时进行平面、高程标互换。
2 CPⅢ控制网的测量标志必须达到以下要求:具有强制对中、能在其上安
置和整平棱镜、可将标志上的高程准确地传递到棱镜中心、能够校准棱镜上的
圆水准气泡等功能,而且能够长期保存、不变形、体积小、结构简单、安装方
便、价格适中;
3 同一套测量标志在同一点重复安装的空间位置偏差应该小于±0.5mm,分解到X、Y方向的重复安装偏差不应大于±0.4mm、Z方向的重复安装偏差不应
大于±0.2mm;
4 不同套测量标志在同一点重复安装的空间位置偏差也应该小于±0.5mm,分解到X、Y方向的重复安装偏差不应大于±0.4mm、Z方向的重复安装偏差不应大于±0.2mm;
5 同一段线路上的轨道施工精调和精测单位、竣工时的轨道线形竣工测量单位、运营期间的轨道维护和测量单位,必须使用同一型号的CPⅢ控制网测量标志。
A.4.2 CPIII控制点一般按为60 m左右一对布设,且不应大于80 m,点位设置高度应不低于轨道面0.3m,且应设置在稳固、可靠、不易破坏和便于测量的地
方,并应防冻、防沉降和抗移动,控制点标识要清晰、齐全、便于准确识别和
使用。
1 一般路基地段宜布置在接触网杆基础上,也可设置在专门的混凝土立柱
上。
图A.4.2-1 无砟轨道CPIII路基地段埋设示意图
注:CPIII控制点距离设计轨面高差一般为300mm左右。
2 桥梁上一般布置在防护墙上。
图A.4.2-2 无砟轨道CPIII控制点桥梁上埋设示意图
注:1、CPIII控制点距防护墙表面50mm左右。
3 隧道里一般布置在电缆槽顶面以上30—50厘米的边墙内衬上。
图A.4.2-3 无砟轨道CPIII控制点隧道内埋设示意图
注:标记点设置在内衬上,点位距电缆槽边墙表面30-50cm左右。
A.4.3 CPIII控制点的安装包括:安装标记销钉(在不使用时可以将该销钉取下保存)、安装反射镜(在不使用时可以将该反射镜及销钉取下保存)。
A.4.4 在CPII控制点设置处附近,应清晰、明显地设置点号标志。
点号标志可采用统一规格字模,字高为6cm的正楷字体刻绘的标志牌,也可采用用白色油漆抹底,黑色油漆喷写点号。
点号标牌规格为30cm×20cm,应注明CPIII编号,工程线名简称,施测单位名简称,如图 A.4.4-4 所示。
图A.4.4 CPIII控制点的点号标志
A.4.5 CPIII网的点编号原则如下:
CPIII点按照公里数递增进行编号,其编号反映里程数。
CPIII点以数字CPIII为数字代码
所有处于线路里程增大方向轨道左侧的标记点,编号为奇数,处于线路里
程增大方向轨道右侧的标记点编号为偶数,在有长短链地段应注意编号不能重复。
CPIII点名编号原则
点编号含义数字代码在里程内点的位置
0356301表示线路里程DK356范围内线路里程增大方
向左侧的CPIII第1号点,“3”代表“CPIII”0356301
(轨道左侧)奇数
1、3、5、7、9、11
等
0356302表示线路里程DK356范围内线路里程增大方
向右侧的CPIII第2号点,“3”代表“CPIII”0356302
(轨道右侧)偶数
2、4、6、8、10、
12等
A.5 线路定测标志桩尺寸
A.5.1 方桩顶面为4×4cm,若为圆桩顶面直径为4cm,桩长30~35 cm。
A.5.2 标志桩尺寸宜为宽5~8 cm,厚2cm,桩长35~40 cm。
A.5.3 板桩尺寸宜为宽4~5 cm,厚1~1.5cm,桩长30~35 cm。
A.6 标识
A.6.1 采用混凝土埋石的CPⅠ、CPⅡ、CPⅢ控制点、水准基点的标志注字如图A.6.1,在混凝土的表面上应注明编号、单位、测设时间等。
当在岩石上设水准点则应用红油漆将点全部涂红,并标注上述项目。
CPⅠ控制点 CPⅡ控制点 CPⅢ控制点水准基点
图A.6.1 标志注字示意图
A.6.2 隧道后洞内中线点、水准点、控制点的标志,应在点位相应的隧道边墙上画出
(如图 A.6.2),标志框内以白油漆刷底色,以红油漆书写文字和数字。
