【CN209619873U】一种公路风沙防护装置【专利】

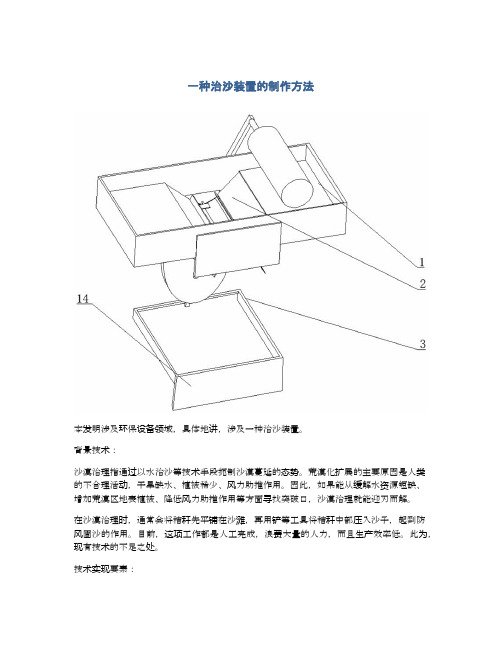

一种治沙装置的制作方法本发明涉及环保设备领域，具体地讲，涉及一种治沙装置。

背景技术：沙漠治理指通过以水治沙等技术手段扼制沙漠蔓延的态势。

荒漠化扩展的主要原因是人类的不合理活动，干旱缺水、植被稀少、风力助推作用。

因此，如果能从缓解水资源短缺、增加荒漠区地表植被、降低风力助推作用等方面寻找突破口，沙漠治理就能迎刃而解。

在沙漠治理时，通常会将秸秆先平铺在沙滩，再用铲等工具将秸秆中部压入沙子，起到防风固沙的作用。

目前，这项工作都是人工完成，浪费大量的人力，而且生产效率低。

此为，现有技术的不足之处。

技术实现要素：本发明要解决的技术问题是提供一种治沙装置，方便治沙。

本发明采用如下技术方案实现发明目的：一种治沙装置，包括方板三，其特征在于：所述方板三固定连接对称的方杆一，对称的所述方杆一分别固定连接椭圆板，所述椭圆板固定连接竖板，所述竖板固定连接物料盒，所述物料盒设置有锥形开口，所述竖板固定连接挡板，所述竖板固定连接圆杆一，所述竖板固定连接滑槽，所述竖板固定连接治沙机构。

作为本技术方案的进一步限定，所述治沙机构包括双轴电机，所述竖板固定连接所述双轴电机，所述双轴电机的一个输出轴固定连接圆板，所述双轴电机的另一个输出轴穿过所述竖板和所述椭圆板，所述双轴电机的另一个输出轴固定连接齿轮二。

作为本技术方案的进一步限定，所述圆板的偏心处铰连接连杆二的一端，所述连杆二的另一端铰连接滑块的一端，所述滑块设置在所述滑槽内，所述滑块的另一端铰连接对称的连杆一的一端。

作为本技术方案的进一步限定，对称的所述连杆一的另一端分别铰连接异形板，对称的所述异形板分别轴承连接所述圆杆一，对称的所述异形板分别固定连接方板一，对称的所述方板一分别铰连接方板二，对称的所述方板一分别固定连接弹簧的一端，对称的所述方板二分别固定连接弹簧的另一端。

作为本技术方案的进一步限定，对称的所述方板一匹配所述锥形开口。

作为本技术方案的进一步限定，所述齿轮二啮合齿轮一，所述齿轮一轴承连接所述椭圆板，所述齿轮二的偏心处固定连接圆杆三，所述齿轮二的偏心处铰连接连杆三的一端，所述连杆三设置有槽口，所述圆杆三设置在所述槽口内，所述连杆三铰连接连杆四的一端，所述连杆四的另一端铰连接竖杆。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010583511.6(22)申请日 2020.06.24(71)申请人 惠安县锋创商贸有限公司地址 362000 福建省泉州市惠安县崇武镇溪底村溪南路43号(72)发明人 冯文超　袁意　(74)专利代理机构 北京鼎德宝专利代理事务所(特殊普通合伙) 11823代理人 牟炳彦(51)Int.Cl.E02D 3/00(2006.01)(54)发明名称一种防风固沙设备(57)摘要一种防风固沙设备，包括：车体、下压部分、推动部分、偏心轮机构、驱动机构，所述两个下压部分分别滑动安装在车体的左右两侧；推动部分滑动安装在车体里面，偏心轮机构和驱动机构安装在车体里面；所述皮带轴转动安装在箱体侧面，带动皮带安装在皮带轴上；本发明通过本发明，结构简单，成本低，因此便于推广；本发明通过带动皮带带动下压部分，通过下压部分的滑片和下压板分别经过上滑槽和下滑槽来使压板压入秸秆搬运槽进而将秸秆压入沙漠，来完成固定沙漠；本发明通过设置两组从动锥齿轮转轴、从动锥齿轮和齿轮，通过不同组的接触来驱动下压部分的正向和逆向工作来完成一个工作循环，实现了循环工作。

权利要求书2页 说明书5页 附图12页CN 111576383 A 2020.08.25C N 111576383A1.一种防风固沙设备，其特征在于，包括：车体（1）、下压部分（2）、推动部分（3）、偏心轮机构（5）、驱动机构（6），所述两个下压部分（2）分别滑动安装在车体（1）的左右两侧；推动部分（3）滑动安装在车体（1）里面，偏心轮机构（5）和驱动机构（6）安装在车体（1）里面；所述车体（1）包括箱体（101）、上滑槽（102）、带动皮带（103）、下滑槽（104）、驱动轮（105）、前轮（106）、秸秆暂放板（107）、下压凹槽（109）、驱动电机A（111）、驱动电机B（112）、皮带轴（113），在箱体（101）侧面设有上滑槽（102）和下滑槽（104），所述皮带轴（113）转动安装在箱体（101）侧面，带动皮带（103）安装在皮带轴（113）上；在箱体（101）下面固定安装有驱动轮（105）和前轮（106）；在箱体（101）内侧设有驱动电机A（111）和驱动电机B（112）；所述秸秆暂放板子（107）固定安装在箱体（101）里；在箱体（101）里面设有下压凹槽（109）；所述下压部分（2）包括下压部分定位槽（201）、滑片（203）、下压板（204）、压板（205）、秸秆搬运槽（206），所述下压板（204）和秸秆搬运槽（206）滑动安装在下压部分定位槽（201）里；在下压板（204）下面设有压板（205），在下压部分定位槽（201）内侧设有滑片（203）；通过下压部分（2）将秸秆压入沙漠；所述推动部分（3）包括推动部分底板（301）、推动板（302）、滑槽（303）、滑动板（304），所述推动部分底板（301）上设有推动板（302）、滑槽（303）和滑动板（304），所述推动板（302）和滑动板（304）在推动部底板（301）的同一侧；所述驱动机构（6）包括带动锥齿轮轴（601）、带动锥齿轮（602）、定位块（603）、内齿轮（604）、从动锥齿轮转轴（605）、从动锥齿轮（606）、齿轮（607），所述两个带动锥齿轮（602）固定安装在一个带动锥齿轮轴（601）上，两个带动锥齿轮（602）相对；从动锥齿轮转轴（605）转动安装在定位块（603）的圆孔里，在从动锥齿轮转轴（605）的一端固定安装有从动锥齿轮（606），另一端固定安装有齿轮（607）；通过控制带动锥齿轮（602）和从动锥齿轮（606）啮合，齿轮（607）与内齿轮（604）的啮合来完成动力传动。

专利名称：一种风沙阻挡方法和装置专利类型：发明专利
发明人：柴玉生
申请号：CN200710165246.4
申请日：20071101
公开号：CN101307592A
公开日：
20081119
专利内容由知识产权出版社提供
摘要：本发明公开了一种阻挡风沙的方法和装置，属于风沙防治领域。

一种阻挡风沙的方法在距离目标地点3米以外的位置，迎风沙前进方向设置至少两排风沙阻挡单元，相邻两排风沙阻挡单元呈交错排布，同排风沙阻挡单元相靠近的两个端点间隔小于1.2米，相邻两排风沙阻挡单元间的距离小于3米。

本发明的优点是：本发明利用风压技术，通过风沙阻挡装置，使沙漠中风沙有效阻挡和物理分解，使得风沙中的沙尘含量有效降低，风速减缓。

用路栏设施阻止沙尘，保证沙漠中的公路不被沙尘掩埋。

本发明填补了国内外风沙防治研究的空白，便于实施、效果显著，有着广阔的推广前景；有望在青藏铁路、南疆铁路和莫高窟等重点工程风沙防治中得到成功应用。

申请人：中国药品生物制品检定所
地址：100050 北京市天坛西门复康里1号
国籍：CN
代理机构：北京北新智诚知识产权代理有限公司
代理人：李超
更多信息请下载全文后查看。

专利名称：一种风沙综合防治设备专利类型：发明专利
发明人：牛文智
申请号：CN202010577555.8申请日：20200622
公开号：CN111691391A
公开日：
20200922
专利内容由知识产权出版社提供
摘要：本发明涉及风沙治理技术领域，且公开了一种风沙综合防治设备，包括地面、底板、下挡板和上挡板、水箱、水泵，水泵的顶部固定连接有水管，水管贯穿出水箱，水管延伸至上挡板的顶部固定连接，上挡板的顶部在水管的顶部固定连接有喷头。

本发明通过设置底板、上挡板和下挡板，且上挡板与下挡板之间通过固定块和螺栓一连接，从而可以形成屏障，达到抵挡风沙的效果，并且在上挡板的右侧设置支撑杆，通过移动支撑杆底部的移动滑块的位置，从而可以调节支撑杆的紧度，使上挡板更加牢固，通过水泵将竖向内的水抽出，并且通过水管和喷头喷向上挡板和下挡板的左侧，从而可以对吹过来的风沙进行喷淋水雾，让风扇结块掉在地面。

申请人：济南市坤鹏技术开发中心
地址：250000 山东省济南市高新区济南创新谷合新2025二区3号楼第二层2-3-2A030
国籍：CN
代理机构：深圳紫晴专利代理事务所(普通合伙)
代理人：陈彩云
更多信息请下载全文后查看。

专利名称：一种风沙地带铁路线路扣件的防沙装置专利类型：发明专利
发明人：井国庆,林建,王子杰,蔡小培
申请号：CN201210537167.2
申请日：20121212
公开号：CN102966010A
公开日：
20130313
专利内容由知识产权出版社提供
摘要：一种风沙地带铁路线路扣件的防沙装置，属于轨道交通领域。

解决了受风沙侵害严重的铁路线路的扣件养护周期短的问题。

该装置包括左保护罩（2），右保护罩（3）；使用时，左保护罩（2）和右保护罩（3）布置在钢轨（4）两侧的扣件上方，左保护罩（2）和右保护罩（3）的两侧壁底端紧贴轨枕（1）两侧面，左保护罩（2）和右保护罩（3）的上端面贴紧钢轨轨腰中部，左保护罩（2）和右保护罩（3）底端的中部骑在轨枕上表面，左保护罩（2）和右保护罩（3）两侧壁的端面形状与轨腰和轨底的轮廓线一致；左保护罩（2）与右保护罩（3）结构尺寸完全相同，在其下部一边设为榫槽，另一边设榫头，榫头和榫槽紧贴轨枕两侧面在钢轨底部连接。

申请人：北京交通大学
地址：100044 北京市海淀区西直门外上园村3号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011076310.3(22)申请日 2020.10.10(71)申请人 沈绍忠地址 312000 浙江省绍兴市越城区会稽路428号浙江越秀外国语学院（稽山校区）(72)发明人 不公告发明人　(51)Int.Cl.E04H 17/00(2006.01)E02D 3/00(2006.01)B01D 46/12(2006.01)(54)发明名称一种新型防沙治沙装置及防沙方法(57)摘要本发明公开了一种新型防沙治沙装置及防沙方法，属于防沙治沙技术领域。

一种新型防沙治沙装置，包括底板，所述底板的底部固定连接有底座，所述底座的内壁固定连接有连接板，所述连接板内转动连接有第一转轴，所述第一转轴上分别固定连接有第一齿轮和圆盘，所述圆盘上固定连接有第一固定杆，所述底座上设有空心槽，所述空心槽内滑动连接有往复杆，所述往复杆的侧壁固定连接有与第一固定杆相配合的第二固定杆，所述第一固定杆和第二固定杆之间转动连接有转动杆，所述往复杆远离连接板的一端固定连接有推板；本发明能够在进行防沙的同时，进行对沙子的清理，防止装置被沙子掩埋，提高防沙的效果。

权利要求书2页 说明书6页 附图3页CN 112160645 A 2021.01.01C N 112160645A1.一种新型防沙治沙装置，包括底板(1)，其特征在于，所述底板(1)的底部固定连接有底座(3)，所述底座(3)的内壁固定连接有连接板(301)，所述连接板(301)内转动连接有第一转轴(302)，所述第一转轴(302)上分别固定连接有第一齿轮(303)和圆盘(304)，所述圆盘(304)上固定连接有第一固定杆(305)，所述底座(3)上设有空心槽，所述空心槽内滑动连接有往复杆(308)，所述往复杆(308)的侧壁固定连接有与第一固定杆(305)相配合的第二固定杆(306)，所述第一固定杆(305)和第二固定杆(306)之间转动连接有转动杆(307)，所述往复杆(308)远离连接板(301)的一端固定连接有推板(309)，所述底板(1)的顶部滑动连接有滤板(2)，所述底板(1)的顶部固定连接有箱体(4)，所述箱体(4)的两个侧壁对称的设有两个入风口(401)，所述箱体(4)内固定连接有两组隔板(408)，两组所述隔板(408)上转动连接有第二转轴(402)，所述第二转轴(402)上固定连接有两个叶轮(403)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920502367.1(22)申请日 2019.04.12(73)专利权人 中国科学院地理科学与资源研究所地址 100101 北京市朝阳区大屯路甲11号(72)发明人 李飞　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 杨立　吴佳(51)Int.Cl.E02D 3/00(2006.01)A01G 9/033(2018.01)A01G 25/06(2006.01)(54)实用新型名称一种用于公路的防风固沙生态毯(57)摘要本实用新型涉及一种用于公路的防风固沙生态毯，铺设在公路两侧；包括植被层、土壤层和管道层，管道层埋设在土壤层中，植被层种植于土壤层中；管道层靠近公路的一侧沿公路的延伸方向设有一排连接件，连接件与公路路面基层连接；管道层上设有若干排水孔，管道层上设有若干蓄水箱，蓄水箱底部为向内拱起的坡面结构，蓄水箱顶部铰接有金属网上盖，管道层与蓄水箱外侧壁下端的四周边缘连通，蓄水箱埋设在土壤层中且顶部与土壤层表面平齐，蓄水箱底部两侧边缘分别设有一个抓地钉。

本实用新型可以利用蓄水箱蓄积雨水、灌溉水等，并通过管道层上的排水孔逐渐渗透到土壤层中，为土壤层上的植被层提供良好的生态保障，可以实现持续有效的防风固沙效果。

权利要求书1页 说明书5页 附图2页CN 209816818 U 2019.12.20C N 209816818U权　利　要　求　书1/1页CN 209816818 U1.一种用于公路的防风固沙生态毯，铺设在所述公路两侧；其特征在于，包括植被层、土壤层和管道层，所述管道层埋设在所述土壤层中，所述植被层种植于土壤层中；所述管道层靠近所述公路的一侧沿所述公路的延伸方向设有一排连接件，所述连接件与所述公路路面基层连接；所述管道层上设有若干排水孔，所述管道层上设有若干蓄水箱，所述蓄水箱底部为向内拱起的坡面结构，所述蓄水箱顶部铰接有金属网上盖，所述管道层与所述蓄水箱外侧壁下端的四周边缘连通，所述蓄水箱埋设在所述土壤层中且顶部与所述土壤层表面平齐，所述蓄水箱内填充有石子，并通过石子形成导流间隙，所述蓄水箱收集水分并经所述导流间隙流入所述管道层中；所述蓄水箱底部两侧边缘分别设有一个抓地钉，两个所述抓地钉呈八字型布置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920226868.1(22)申请日 2019.02.24(73)专利权人 内蒙古高等级公路建设开发有限责任公司地址 010010 内蒙古自治区呼和浩特市呼伦北路105号(72)发明人 付二全　王有生　王志会　程思奇　方淑艳　宝群群　(51)Int.Cl.E02D 3/00(2006.01)E04H 17/00(2006.01)(54)实用新型名称一种沙漠公路固沙装置(57)摘要本实用新型公开了一种沙漠公路固沙装置，包括立柱、固定板和防沙网，所述立柱的四周均固定连接有固定板，两个所述固定板相对的一侧之间活动连接有防沙网，所述固定板靠近防沙网一侧的顶部与底部均开设有活动槽，且活动槽内壁的顶部与底部之间通过滑板滑动连接有活动板，本实用新型涉及公路固沙技术领域。

该沙漠公路固沙装置，通过固定板靠近防沙网一侧的顶部与底部均开设有活动槽，安装与拆卸更加方便，操作简单，提高了工作效率，减轻了工作人员的工作负担，便于防沙网后续进行再利用，通过活动板表面的一侧固定连接有手柄，立柱的底端固定连接有插脚，使用更加方便，提高了结构的稳定性与安全性，不易被风沙吹倒。

权利要求书1页 说明书3页 附图4页CN 209722931 U 2019.12.03C N 209722931U权　利　要　求　书1/1页CN 209722931 U1.一种沙漠公路固沙装置，包括立柱(1)、固定板(2)和防沙网(3)，所述立柱(1)的四周均固定连接有固定板(2)，两个所述固定板(2)相对的一侧之间活动连接有防沙网(3)，其特征在于：所述固定板(2)靠近防沙网(3)一侧的顶部与底部均开设有活动槽(4)，且活动槽(4)内壁的顶部与底部之间通过滑板(5)滑动连接有活动板(6)，所述活动槽(4)内壁的顶部与底部且位于活动板(6)的一侧均固定连接有L型杆(7)，两个所述L型杆(7)内壁相对的一侧均固定连接有第一弹簧(8)，所述L型杆(7)内壁的一侧固定连接有滑轨(9)，且滑轨(9)远离L型杆(7)的一侧滑动连接有短板(10)。
