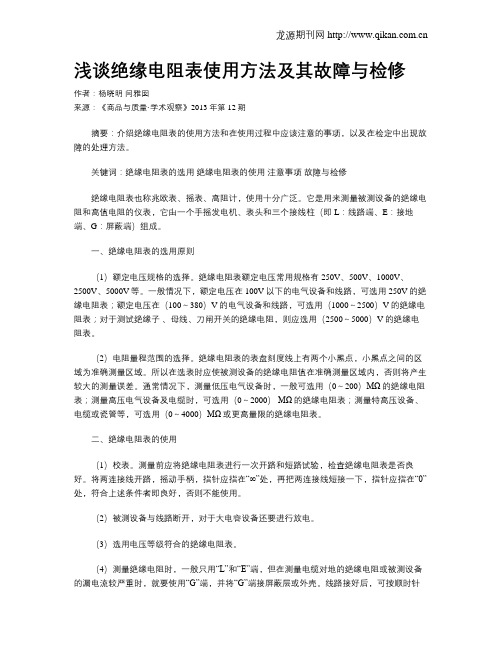

浅谈绝缘电阻表使用方法及其故障与检修作者：杨晓明闫雅囡来源：《商品与质量·学术观察》2013年第12期摘要：介绍绝缘电阻表的使用方法和在使用过程中应该注意的事项，以及在检定中出现故障的处理方法。
关键词：绝缘电阻表的选用绝缘电阻表的使用注意事项故障与检修绝缘电阻表也称兆欧表、摇表、高阻计，使用十分广泛。
它是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
一、绝缘电阻表的选用原则（1）额定电压规格的选择。
绝缘电阻表额定电压常用规格有250V、500V、1000V、2500V、5000V等。
一般情况下，额定电压在100V以下的电气设备和线路，可选用250V的绝缘电阻表；额定电压在（100～380）V的电气设备和线路，可选用（1000～2500）V的绝缘电阻表；对于测试绝缘子、母线、刀闸开关的绝缘电阻，则应选用（2500～5000）V的绝缘电阻表。
（2）电阻量程范围的选择。
绝缘电阻表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内，否则将产生较大的测量误差。
通常情况下，测量低压电气设备时，一般可选用（0～200）MΩ的绝缘电阻表；测量高压电气设备及电缆时，可选用（0～2000）MΩ的绝缘电阻表；测量特高压设备、电缆或瓷管等，可选用（0～4000）MΩ或更高量限的绝缘电阻表。
二、绝缘电阻表的使用（1）校表。
测量前应将绝缘电阻表进行一次开路和短路试验，检查绝缘电阻表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的绝缘电阻表。
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
兆欧表的常见故障与维修发表时间：2020-12-15T14:46:58.223Z 来源：《基层建设》2020年第24期作者：张永贵[导读] 摘要：为了消除用电过程中安全隐患，避免事故发生，就需要经常测量各种电器设备的绝缘电阻这一参数，而兆欧表就是最常用于测量各种电器设备绝缘电阻的兆欧级电阻表。
巴州计量检定所库尔勒市 841000摘要：为了消除用电过程中安全隐患，避免事故发生，就需要经常测量各种电器设备的绝缘电阻这一参数，而兆欧表就是最常用于测量各种电器设备绝缘电阻的兆欧级电阻表。
关键词：兆欧表；故障；维修1 概论兆欧表又称摇表，或称高阻计、绝缘电阻测试仪、摇电箱。
兆欧表的应用极广，主要用于高压或低压电气绝缘电阻测定。
使用时携带方便，测定时不需要其它的辅助设备，可以直接从表盘获得读数。
兆欧表种类、型式很多，但其结构部分和工作原理大致相同，一般以其测试时所发出直流电压高低和绝缘电阻测量范围的大小来分类。
电压越高，能测量的绝缘电阻就越高。
2 兆欧表的结构及原理兆欧表是由手摇发电机和磁电系流比计组成，可认为是一种特殊结构的磁电系仪表。
2.1 手摇发电机发电机的工作原理是以电磁感应现象为依据的，也就是说，当导体与永久磁场做相对运动时，切割磁力线而产生了感应电势，这电势经过整流环从电刷引出。
2.2 磁电系流比计磁电系流比计一般分为交叉线圈式流比计、具有较小线圈夹角的流比计、平面线圈式的流比计和丁字形交叉线圈式流比计等。
常见兆欧表的表头部分是由交叉线圈式流比计组成的，它们的测量范围为有限测量范围。
此种流比计具有两个形状相同、相交角为50°（或60°）的可动线圈。
两个线圈所产生的力矩方向彼此相反，由于采用椭圆形铁芯或扁桃形铁芯（或特殊形状的极掌），使空气隙中的磁通密度中间较密，两边较稀。
3 修前检查3.1 检查仪表外观如表壳、玻璃、摇柄、端钮、提手、指针、表面等有无损坏情况。
3.2 检查兆欧表位置把兆欧表放在水平工作位置，当测量端钮开路时，以额定转速120r/min摇动发电机（具有“心调节装置的兆欧表，应同时调节“乂”调节器），其指针应指向表面刻度“OO”处。
兆欧表发电机摇柄沉重，且输出电压低怎么
处理？
兆欧表发电机摇柄沉重，且输出电压低可能缘由：1.发电机回路有短路现象，致使回路电阻降低，负载增大。
短路可能状况是：（1）与发电机并联的电容器击穿。
（2）电机线圈层间短路。
（3）电压回路附加电阻失效。
（4）电路连接导线相碰短路。
2.整流环间隔脏，且有磨损的铜粉、炭末形成短路。
3.整流环间绝缘击穿。
兆欧表发电机摇柄沉重，且输出电压低故障处理：1.检查发电机线包，比较线包间的电阻值，依据电阻值分析线包是否损坏。
2.断开并联电容的一端，用万用表初测电容的好坏进行推断，已坏者要更换。
3.测量电压回路附加电阻，核对阻值是否符合要求，已坏者用相同阻值和容量的电阻替换。
4.检查电气回路各点，观看可能可能相碰短路点予以排解。
5.清洗整流环，用竹片删除整流片间的铜粉和炭末。
6.测量整流环绝缘，检查有否绝缘老化或炭化状况，不合格者惊醒更换。
1。

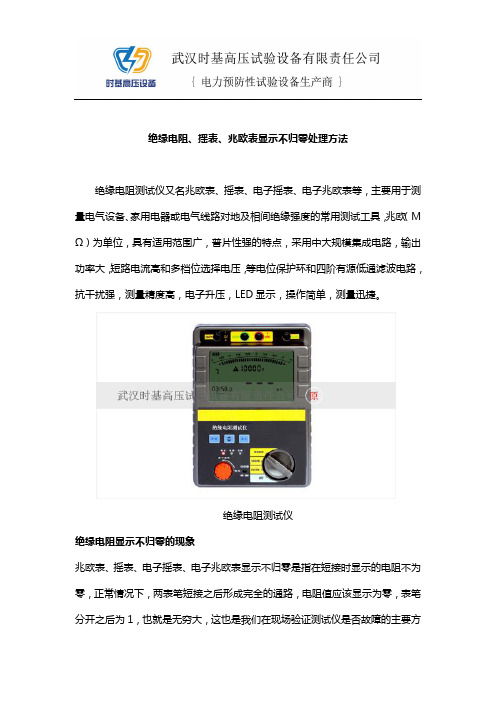

绝缘电阻、摇表、兆欧表显示不归零处理方法
绝缘电阻测试仪又名兆欧表、摇表、电子摇表、电子兆欧表等，主要用于测量电气设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（M Ω）为单位，具有适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。
绝缘电阻测试仪
绝缘电阻显示不归零的现象
兆欧表、摇表、电子摇表、电子兆欧表显示不归零是指在短接时显示的电阻不为零，正常情况下，两表笔短接之后形成完全的通路，电阻值应该显示为零，表笔分开之后为1，也就是无穷大，这也是我们在现场验证测试仪是否故障的主要方
法。
如何处理方法
首先检查引线是否有损坏，有些情况是内芯断了，表皮没有明显的现象，短接时，电阻是有可能是不为零，这种只需要换根同样的测试线即可解决，如果引线是完好的，那么我们建议脱开所有的负载，直接将两个表笔短接，在每个电压档位进行测量，观察电阻的变化，如果还是电阻为零，那么判定是设备的故障，这种一般在现场是处理不好，属于是电路上的问题，也不推荐你们自行修理，建议与购买厂家联系。
判定兆欧表的故障还是比较简单，短接为零，开路为1，1所代表的是溢出或者无穷大，无论你选择哪个电压输出，或者是手动摇表的速度都不会影响以上的两种判断方法。
高压兆欧表10kV故障排除故障排除方法现象原因排除或修理方法工作电源指示灯不亮仪表内电池组电压不足10V 需要及时充电。
机壳带电击人仪表未接大地！一定要安全接地！充电8小时以上，充电指示灯还不变成黄绿色电池损坏取出电池，以新电池重新配组。
无高压输出多数属于被测击穿后不及时退出高压使高压推动的功率三极管过负荷烧坏更换功率三极管BU406和它的前置C2482三极管。
输出高压很高，不能调节多数属于测量对象频繁击穿打火脉冲窜入造成运放损坏。
更换高压发生电路板上的CA3140运放。
电阻显示为-1不动或其它不动的数字多数属于同上原因造成。
更换电阻表头的双积分AD变换集成块电阻读数摇摆不稳或超差多数属于强干扰引起，例如附近有强放电，用户外加的测量导线摇摆不定或绝缘差采用参考电阻检查。
本仪表采用相当于传统摇表的流比计法测量绝缘电阻，它以双积分数字电压表的除法功能进行欧姆--数字转换。
测试电压0-5-10-20kV是由带反馈的它激式直流电压变换器电路产生。
1．“L”高压输出端：又可称为线路端，它采用高压电缆接到被测线路，例如接至变压器或电机的绕组、电缆的线芯。
2．“G”保护端：三电极法测量绝缘材料、电缆的体积电阻时，“G”接到三电极的保护环电极上。
保护环是用于消除被测对象的表面电阻和测量回路的泄漏干扰。
3．“E”接地端：本仪表安全接大地和连接被测物零端的接线端。
自来水管可作为大地端。
电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端。
人工放电的地端也接在此端。
4．高压控制按钮：它用于控制测试电源。
按入时高压从“L”端输出。
5．高压预选旋钮开关：用于预先选择测试电源电压值。
6．高压调节旋钮：旋转该多圈电位器的旋钮，可使测试电源电压从0V调起，平滑调至预选值。
7．电阻量程开关：旋钮指向数为电阻量程，即上限值。
8．工作电源开关：仪表的供电电源开关。
开关上方的指示灯亮，即是电池电力正常。
9．浮充供电插座：用于以交流电220V供电，向仪表电池充电的插座。
绝缘电阻表使用方法随着现代生活的飞速发展,人们一刻也离不开电。
而在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。
它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时,绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。
判断其绝缘程度是否满足设备需要。
普通电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级）。
在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即方便又可靠。
但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。
兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。
使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。
（5）兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
绝缘电阻表的常见故障和使用方法分析作者：孙建军来源：《内蒙古科技与经济》 2009年第17期摘要：文章认为：掌握正确的绝缘电阻表使用方法，对常见故障的分析、判断及处理极其重要。
关键词：绝缘电阻表；额定转速；端钮；故障绝缘电阻表又称兆欧表，主要用于高压或低压电气线路及电气绝缘电阻测定。
呼和浩特热电厂检定人员在近两年绝缘电阻表的定期检定工作中发现其损坏和误差不合格率增加，究其原因是大量新参加工作的人员，未能及时掌握其正确使用方法，造成绝缘电阻表的损坏。
绝缘电阻表是用于测量绝缘电阻的直接作用模拟指示的电测仪表，是检查电气设备绝缘状态的最简便的辅助方法，能发现电气设备导电部分影响绝缘的异物，绝缘局部或整体受潮和脏污，绝缘油严重劣化，绝缘击穿和严重热老化等缺陷。
因此，电气检修、运行和试验人员都应掌握绝缘电阻表的使用方法，电气仪表计量人员还应掌握绝缘电阻表常见故障的正确处理方法。
1 正确使用绝缘电阻表的重要性呼和浩特市热电厂5号机1号射水泵在正常运行中跳闸，经检查是因低压开关二次电缆头绝缘损坏引起。
低压配电检修人员重新制作缆头绝缘，完成后，按检修工艺要求，用ZC25B-3型、500V、0- 500MQ、准确度等级为10的绝缘电阻表测量缆头绝缘电阻，其测量值为0. 4MQ，按检修工艺要求规定，低压二次电缆的缆头绝缘电阻不得低于0. 5M时方可使用。
由于工作现场环境潮湿，检修人员判断是因潮湿造成测量值低，进行干燥处理后测量，其测量值仍为0.4M。
于是重新检查绝缘电阻表。
在该绝缘电阻表测量端钮(L，E)开路情况下，摇动发电机摇柄，指针实际指示在5 00M标度线和“oo”标度线中间，超出不得偏离标度线“oo”的中心位置士Imm的要求，于是判定该表可能不合格。
又用另一块合格的同型号规格绝缘电阻表重新测量缆头绝缘电阻，其值为0. 6M，缆头绝缘合格，可以投入运行使用。
随后将该绝缘电阻表送电气仪表班进行检定。
仪表计量人员对该绝缘电阻表进行检定。
兆欧表常见故障试题
兆欧表常见故障试题包括以下几种：
1.测试线接法不正确：兆欧表测试线的接线方式有特定的要求，如果接线错误，可能导致测试结果不准确。
2.“G”端连线未接：在测试过程中，如果没有接好“G”端连线，可能会因为电流泄漏引起误差，导致测试结果不准确。
3.干扰过大：如果被测试品周围存在较大的电磁干扰，可能影响仪表读数的稳定性，导致读数不准确。
4.人为读数错误：在用指针式兆欧表测量时，由于人为视角误差或标度尺误差，可能导致读数不准确。
5.仪表误差：兆欧表本身可能存在误差，这需要定期校准。
6.电池电压不足：如果电池电压不足，可能影响电路的正常工作，导致测试结果不准确。
7.高阻绝缘表现场测容性负载时（如主变），指针显示阻值在某一区间突然跌落（不是正常测试时的最大值区间内的缓慢小幅摆动），快
速来回摆动，这是什么原因？如何解决？
对于以上故障，可以采取相应的措施进行排查和解决。
例如，检查接线是否正确、确保“G”端连线已经接好、尽量减少干扰的影响、提高读数的准确性、定期校准仪表、检查电池电压等。
针对具体故障原因，采取相应的措施进行处理，以保证兆欧表能够正常工作并获得准确的测量结果。
