150DF30X7耐腐蚀卧式离心泵

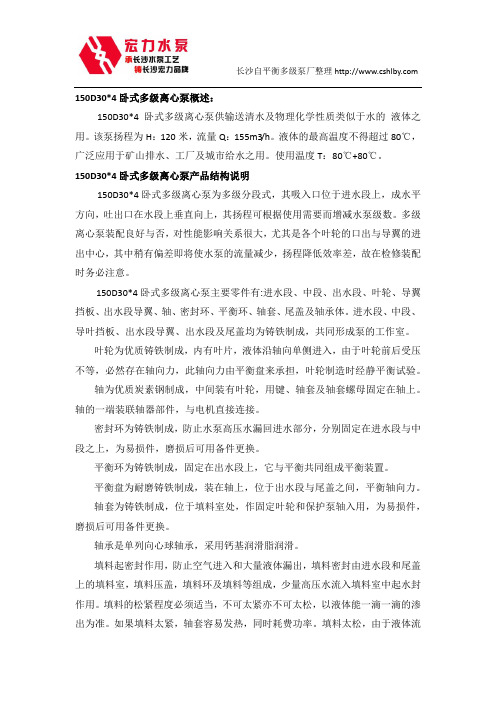

150D30*4卧式多级离心泵概述：150D30*4卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：120米，流量Q：155m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

150D30*4卧式多级离心泵产品结构说明150D30*4卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

150D30*4卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

DF155-30*5型耐腐蚀卧式离心泵概述：DF155-30*5型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：150米，流量Q：155m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DF155-30*5型耐腐蚀卧式离心泵产品结构说明DF155-30*5型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DF155-30*5型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

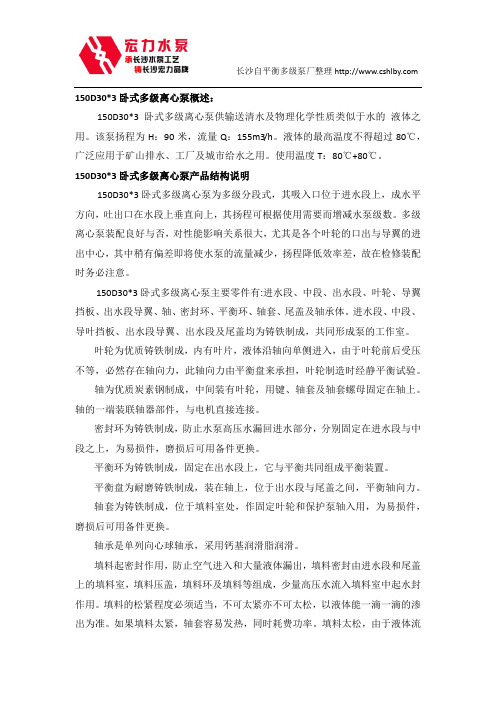

150D30*3卧式多级离心泵概述：150D30*3卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：90米，流量Q：155m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

150D30*3卧式多级离心泵产品结构说明150D30*3卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

150D30*3卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

150D30X5多级离心泵150D30X5型多级离心泵概述：D型多级离心泵为单级、多吸、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

150D30X5型多级离心泵参数范围：流量Q 10~500m3/s扬程H 33~850m150D30X5型多级离心泵型号说明：150D30×5“150”－表示泵的吸入口直径（mm）。

“D”－表示单级、多吸、节段式多级离心泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

150D30X5型多级离心泵结构型式：D型泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

150D30X5型多级离心泵旋转方向：从电机端向泵看为顺时针方向旋转。

150D30X5型多级离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

150D30X5型多级离心泵成套范围：D型多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mm kgD16-60×3 1016202.784.445.55186183177298016.919.921.930 Y200L1-23040442.32.83.42096550170D16-60×4 1016202.784.445.55248244236298022.526.629.237 Y200L2-23040442.32.83.42096550190D16-60×5 1016202.784.445.55310305295298028.233.336.545 Y225M-23040442.32.83.42096550210D16-60×6 1016202.784.445.55372366354298033.839.943.855 Y250M-23040442.32.83.42096550230D16-60×7 1016202.784.445.55434427413298039.446.651.575 Y280S-23040442.32.83.42096550250D16-60×8 1016202.784.445.5549648847229804552.358.475 Y280S-23040442.32.83.42096550270D16-60×9 1016202.784.445.55558549531298050.759.965.790 Y280M-23040442.32.83.42096550290D16-60×10 1016202.784.445.55620610590298056.366.573.190 Y280M-23040442.32.83.42096550310D16-60×11 1016202.784.445.55682671649298061.973.280.3110 Y315S-23040442.32.83.42096550330D16-60×12 1016202.784.445.55744732708298067.669.887.6110 Y315S-23040442.32.83.42096550350D16-60×13 1016202.784.445.55806793767298073.286.594.9132 Y315M-23040442.32.83.42096550370D16-60×14 1016202.784.445.55868854826298078.893102.3132 Y315M-23040442.32.83.42096550390D25-50×3 1525284.166.947.78154.5150144298014.318.920.330 Y200L1-24454542.42.72.8196808027072参流量扬程转速轴功配带电动机效必须叶轮进泵数型号Q H n 率Pa功率型号率η汽蚀余量名义直径出口径重m3/hL/s m r/minkw kw % m mm mm kgD25-50×4 1525284.166.947.78206200192298019.125.227.137 Y200L2-24454542.42.72.81968080295D25-50×5 1525284.166.947.78257.5250240298023.931.533.937 Y200L2-24454542.42.72.81968080315D25-50×6 1525284.166.947.78309300288298028.637.840.745 Y250M-24454542.42.72.81968080340D25-50×7 1525284.166.947.78360.5350336298033.444.147.555 Y250M-24454542.42.72.81968080360D25-50×8 1525284.166.947.78412400384298038.250.454.275 Y280S-24454542.42.72.81968080385D25-50×9 1525284.166.947.78463.545043229804356.76175 Y280S-24454542.42.72.81968080405D25-50×10 1525284.166.947.78515500480298047.76367.875 Y280S-24454542.42.72.81968080430D25-50×11 1525284.166.947.78566.5550528298052.569.374.690 Y280M-24454542.42.72.81968080450D25-50×12 1525284.166.947.78610600576298057.375.681.4110 Y315S-24454542.42.72.81968080475D46-50×3 2846507.7812.7813.89172.5150144298024.829.33137 Y200L2-2536363.22.52.832088080270D46-50×4 2846507.7812.7813.89230200192298033.139.841.345 Y225M-2536363.22.52.832088080295D46-50×5 2846507.7812.7813.89287.5250240298041.449.851.675 Y280S-2536363.22.52.832088080315D46-50×6 2846507.7812.7813.89345300288298049.659.761.975 Y280S-2536363.22.52.83208808034073参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkgD46-50×7 2846507.7812.7813.89402.5350336298057.969.772.290 Y280M-2536363.22.52.832088080360D46-50×8 2846507.7812.7813.89460400384298066.279.682.690 Y280M-2536363.22.52.832088080385D46-50×9 2846507.7812.7813.89517.5450432298074.489.692.911Y315S-2536363.22.52.832088080405D46-50×10 2846507.7812.7813.89575500480298082.999.5103.2132Y315M1-2536363.22.52.832088080430D46-50×11 2846507.7812.7813.89632550528298089.7109.5113.5132Y315M1-2536363.22.52.832088080450D46-50×12 2846507.7812.7813.89690600576298099.311912416Y315L1-2536363.22.52.832088080475D85-67×3 558510015.2523.6127.78222201183298061.571.576.690 Y280M-25465653.344.4235150150840D85-67×4 558510015.2523.6127.78296268244298082.195.4102.211Y315S-25465653.344.4235150150964D85-67×5 558510015.2523.6127.783703353052980102.5119.3127.2132Y315M1-15465653.344.42351501501126D85-67×6 558510015.2523.6127.784444023662980123.1143.1152.816Y315M2-25465653.344.42351501501434D85-67×7 558510015.2523.6127.785184694272980143.6166.9178.820Y3152-2(ip44)5465653.344.42351501501624D85-67×8 558510015.2523.6127.785925364882980164.1190.8204.322Y315M1B-25465653.344.42351501501624D85-67×9 558510015.2523.6127.786666035492980184.6214.623025Y315M2B-25465653.344.423515015018474参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkgD155-67×3 9515518526.3843.0651.38228201177298093.6114.7122.1132 Y315M1-26374732.64.55.723515015952D155-67×4 9515518526.3843.0651.383042682362980124.8152.9162.8185 Y315SB-26374732.64.55.7235150151024D155-67×5 9515518526.3843.0651.38383352952980156191.1203.6220 Y315M1B-26374732.64.55.7235150151145D155-67×6 9515518526.3843.0651.384564023542980187.2229.3244.3280Y355M2-2(ip23)6374732.64.55.7235150151435D155-67×7 9515518526.3843.0651.385324694132980218.4267.6285315Y355M3-2(ip23)6374732.64.55.7235150151558D155-67×8 9515518526.3843.0651.386085364722980249.6305.8325.7355Y355M1-2(ip23)6374732.64.55.723515015170D155-67×9 9515518526.3843.0651.386846035312980280.8344366.4400 Y400-26374732.64.55.723515015186D80-30×3 2643487.211.913.3102908329801215.115.918.5Y160L-260707933.94.31628080135D80-30×4 2643487.211.913.31361211129801620.121.222 Y180M-260707933.94.31628080150D80-30×5 2643487.211.913.317015139298020.125.226.530 Y200L1-260707933.94.31628080165D80-30×6 2643487.211.913.320418167298024.130.231.837 Y200L2-260707933.94.31628080175D80-30×7 2643487.211.913.323821195298028.135.237.145 Y225M-260707933.94.31628080190D80-30×8 2643487.211.913.327224222298032.140.242.455 Y250M-260707933.94.3162808020575参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkgD155-67×3 9515518526.3843.0651.38228201177298093.6114.7122.1132 Y315M1-26374732.64.55.723515015952D155-67×4 9515518526.3843.0651.383042682362980124.8152.9162.8185 Y315SB-26374732.64.55.7235150151024D155-67×5 9515518526.3843.0651.38383352952980156191.1203.6220 Y315M1B-26374732.64.55.7235150151145D155-67×6 9515518526.3843.0651.384564023542980187.2229.3244.3280Y355M2-2(ip23)6374732.64.55.7235150151435D155-67×7 9515518526.3843.0651.385324694132980218.4267.6285315Y355M3-2(ip23)6374732.64.55.7235150151558D155-67×8 9515518526.3843.0651.386085364722980249.6305.8325.7355Y355M1-2(ip23)6374732.64.55.723515015170D155-67×9 9515518526.3843.0651.386846035312980280.8344366.4400 Y400-26374732.64.55.723515015186D80-30×3 2643487.211.913.3102908329801215.115.918.5Y160L-260707933.94.31628080135D80-30×4 2643487.211.913.31361211129801620.121.222 Y180M-260707933.94.31628080150D80-30×5 2643487.211.913.317015139298020.125.226.530 Y200L1-260707933.94.31628080165D80-30×6 2643487.211.913.320418167298024.130.231.837 Y200L2-260707933.94.31628080175D80-30×7 2643487.211.913.323821195298028.135.237.145 Y225M-260707933.94.31628080190D80-30×8 2643487.211.913.327224222298032.140.242.455 Y250M-260707933.94.3162808020576参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mm kgD80-30×9 2643487.211.913.3306270250298036.145.547.755 Y250M-260707933.94.31628080220D80-30×10 2643487.211.913.3340300278298040.150.35345 Y250M-260707933.94.31628080235100D16×3 37.6547210.552059.45133.629809.2110.279.9915 Y160M2-26673663.73.94.313410010170100D16×4 37.6547210.552079.26844.8298012.2813.6813.3215 Y160M2-26673663.73.94.313410010190100D16×5 37.6547210.51520998556298015.3517.116.6522 Y180M-26673663.73.94.313410010210100D16×6 37.6547210.5520118.810267.2298018.6420.5219.9822 Y180M-26673663.73.94.313410010230100D16×7 37.6547210.5520138.611978.4298021.4923.9423.3130 Y220L1-26673663.73.94.313410010250100D16×8 37.6547210.5520158.413689.6298024.5627.3626.6130 Y220L1-26673663.73.94.313410010290100D16×9 37.6547210.5520178.6153100.8298027.6330.7829.9737 Y220L2-26673663.73.94.313410010290125D25×3 7210111920283376.864.552.5298021.322.822.9530 Y200L1-270.577.5743.23.94.5156125125260125D25×4 72101119202833102.48670298028.430.430.637 Y200L2-270.577.5743.23.94.5156125125290125D25×5 72101119202833128107.587.5298035.53838.345 Y225M-270.577.5743.23.94.5156125125320125D25×672101119202833179.2150.5122.5298042.645.64655 Y250M-270.577.5743.23.94.515612512535077 参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkg125D25×7 72101119202833179215.5122.5298049.853.253.675 Y280S-270.577.5743.23.94.5156125125380125D25×8 72101119202833204.8172140298056.86161.375 Y280S-270.577.5743.23.94.5156125125410125D25×9 72101119202833230.4193.5157.5298063.968.468.990 Y280S-270.577.5743.23.94.5156125125440150D30×3 (D155-30/84×3) 119155190334352.798.162.18414804350.55875 Y280S-47477752.83.54.7305150150540150D30×4 (D155-30/84×4) 119155190334352.7130.8122.8112148057.167.377.390 Y280M-47477752.83.54.7305150150620150D30×5 (D155-30/84×5) 119155190334352.7163.5152.5140148071.683.696.611Y315S-47477752.83.54.7305150150690150D30×6 (D155-30/84×6) 119155190334352.7196.2184.2168148085.9101116132Y315M1-47477752.83.54.7305150150770150D30×7 (D155-30/84×7) 119155190334352.7228.9214.91961480100.3118135.216Y315M2-47477752.83.54.7305150150850150D30×8 (D155-30/84×8) 119155190334352.7261.6245.62241480114.6134.7154.620Y315L2-47477752.83.54.7305150150930150D30×9 (D155-30/84×9) 119155190334352.7294.3276.32521480128.9151.5173.920Y315L2-47477752.83.54.7305150150101150D30×10 (D155-30/84×10) 119155190334352.73273072801480143.2168.3193.222Y355-47477752.83.54.7305150150109200D43×3 19028834652.88096135.9122.4111148096.312013416Y315M2-473807834.76360200200960200D43×4 19028834652.88096181.2163.21481480128.4160178.820Y355M-473807834.76360200200107078参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkg200D43×5 19028834652.88096226.52041851480160.6200223.525Y355-473807834.763602002001205200D43×6 19028834652.88096271.8244.82221480192.7240268.228Y355-473807834.76360200200139200D43×7 19028834652.88096317.1285.62591480224.8280312.9355Y400-473807834.76360200200150200D43×8 19028834652.88096362.4326.42961480256.9320357.645Y400-473807834.76360200200161200D43×9 19028834652.88096407.7367.23331480289360402.345Y400-473807834.763602002001720D280-43/84×3 19028834652.88096135.9122.4111148096.312013416Y315M-473807834.76360200200787D280-43/84×4 19028834652.88096181.2163.21481480128.4160178.820Y355M-473807834.76360200200908D280-43/84×5 19028834652.88096226.52041851480160.5200223.525Y355-473807834.763602002001028D280-43/84×6 19028834652.88096271.8244.82221480192.7240368.228Y355-473807834.763602002001149D280-43/84×7 19028834652.88096317.1285.62591480224.8280312.9355Y400-473807834.763602002001271D280-43/84×8 19028834652.88096362.4326.42961480256.9320357.645Y400-473807834.763602002001391D280-43/84×9 19028834652.880964077367.23331480289360402.345Y400-473807834.763602002001512D280-65/84×3 (200D65×3) 21028034058.3377.7894.44209.1198.7184.21480186.8215.2240.228Y355-46173752.83.75430200200100679参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkgD280-65/84×4 (200D65×4) 21028034058.3377.7894.44278.8265245.61480249.1287320.2355 Y400-46173752.83.754302002001188D280-65/84×5 (200D65×5) 21028034058.3377.7894.44348.5331.33071480311.4358.8400.3450 Y400-46173752.83.754302002001370D280-65/84×6 (200D65×6) 21028034058.3377.7894.44418.2397.53071480373.6430.5480.4500 Y400-46173752.83.754302002001552D280-65/84×7 (200D65×7) 21028034058.3377.7894.44487.9463.8429.81480436502.3560.4630 Y450-46173752.83.754302002001734D280-65/84×8 (200D65×8) 21028034058.3377.7894.44557.6530491.21480498.2574640.5710 Y450-46173752.83.754302002001916D280-65/84×9 (200D65×9) 21028034058.3377.7894.44627.3596.3552.61480560.5645.8720.6800 Y450-46173752.83.754302002002098D280-65/84×10 (200D65×10) 21028034058.3377.7894.44697662.56141480622.8717.5800.6900 Y450-46173752.83.75430200200228D450-60/84×3 (250D60×3) 360450540100125150184.6175.1164.31480259.5286.1310.6355 Y400-469.87578345.6430250250175D450-60/84×4 (250D60×4) 360450540100125150246.1233.52191480345.6381.6412.9500 Y400-469.87578345.6430250250200D450-60/84×5 (250D60×5) 360450540100125150307.7291.9273.81480432.4476.9516.2630 Y450-469.87578345.6430250250225D450-60/84×6 (250D60×6) 360450540100125150369.2350.3328.51480518.5572.3621.2630 Y450-469.87578345.6430250250250D450-60/84×7 (250D60×7) 360450540100125150430.7408.6383.31480605.4667.6724.7800 Y450-469.87578345.6430250250275D450-60/84×8 (250D60×8) 360450540100125150492.24674381480691.5763828.2900 Y450-469.87578345.643025025030080参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkgD450-60/84×9 (250D60×9) 360450540100125150533.8525.4492.81480778.4858.4931.7100Y500-469.87578345.6430250250325D450-60/84×10 (250D60×10) 360450540100125150615.3583.8547.51480864.9953.81038.3112Y500-469.87578345.6430250250350D580-70×3 500580720138.9161.1200219.62101921480399425470560 Y400-47578804.45.28.2473300300195。

150D30*6卧式多级离心泵概述：150D30*6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：180米，流量Q：155m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

150D30*6卧式多级离心泵产品结构说明150D30*6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

150D30*6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

耐腐蚀多级离心泵耐腐蚀多级离心泵概述：耐腐蚀多级离心泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。

输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。

耐腐蚀多级离心泵参数范围：流量Q 2～336m3/s扬程H 84～666m耐腐蚀多级离心泵型号说明：DF25－50×5“DF”－表示单吸、多级、节段式耐腐蚀离心泵。

“25”－表示泵的流量(m3/h)。

“50”－表示泵单级扬程（m）。

“5”－表示级数。

耐腐蚀多级离心泵结构型式：耐腐蚀多级离心泵为卧式安装。

除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。

所有DF型泵的吐出方向垂直向上。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除DF85-67型泵采用滑动轴承稀油润滑，DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。

泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。

耐腐蚀多级离心泵旋转方向：泵的转向从原动机端看为顺时针旋转。

耐腐蚀多级离心泵主要零件材质：耐腐蚀多级离心泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。

耐腐蚀多级离心泵成套范围：泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF40Ⅱ×3 2340.560.831.11118.2114.6110.429805.65.867.5 Y132S2-211.516202.32.52.71804040135DF40Ⅱ×4 2340.560.831.11157.6152.8147.829807.57.8811 Y160M1-211.516202.32.52.71804040152DF40Ⅱ×5 2340.560.831.1119719118429809.49.71015 Y160M2-211.516202.32.52.71804040168DF40Ⅱ×6 2340.560.831.11236.4229.2220.8298011.311.71215 Y160M2-211.516202.32.52.71804040185DF40Ⅱ×7 2340.560.831.11275.8267.4257.6298013.213.61418.5Y160L-211.516202.32.52.71804040201DF40Ⅱ×8 2340.560.831.11315.2305.6294.4298015.115.51618.5Y160L-211.516202.32.52.71804040218DF40ⅡG×3 2340.560.831.11133.5130.512629806.16.46.711 Y160M1-21216.520.52.32.52.71804040135DF40ⅡG×4 2340.560.831.1117817416829808.18.68.911 Y160M1-21216.520.52.32.52.71804040152DF40ⅡG×5 2340.560.831.11222.5217.5210298010.210.711.215 Y160M2-21216.520.52.32.52.71804040168DF40ⅡG×6 2340.560.831.11267261252298012.212.813.418.5Y160L-21216.520.52.32.52.71804040185DF40ⅡG×7 2340.560.831.11311.5304.5294298014.21515.618.5Y160L-21216.520.52.32.52.71804040201DF40ⅡG×8 2340.560.831.11356348336298016.317.217.822 Y180M-21216.520.52.32.52.71804040218DF25-50×3 1525284.166.947.78150144141298016.719.621.530 Y200L1-236.650502.42.72.81968080270116参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF25-50×4 1525284.166.947.78200192188298022.326.128.737 Y200L2-236.650502.42.72.81968080295DF25-50×5 1525284.166.947.78250240235298027.832.635.845 Y225M-236.650502.42.72.81968080315DF25-50×6 1525284.166.947.78300288282298033.439.24355 Y250M-236.650502.42.72.8196808034DF25-50×7 1525284.166.947.7835033632929803945.750.255 Y250M-236.650502.42.72.8196808036DF25-50×8 1525284.166.947.78400384376298044.652.357.475 Y280S-236.650502.42.72.81968080385DF25-50×9 1525284.166.947.78450432423298050.158.864.575 Y280S-236.650502.42.72.81968080405DF25-50×10 1525284.166.947.78500480470298055.765.371.790 Y280M-236.650502.42.72.8196808043DF25-50×11 1525284.166.947.78550528517298061.371.878.990 Y280M-236.650502.42.72.8196808045DF25-50×12 1525284.166.947.78600576564298066.978.48611Y315S-236.650502.42.72.81968080470DF46-50×3 2846507.7812.813.9166.5144138298025.430.131.937 Y200L2-25050592.52.832088080270DF46-50×4 2846507.7812.813.9222192184298033.940.142.545 Y225M-25050592.52.832088080295DF46-50×5 2846507.7812.813.9277.5240230298042.350.153.175 Y280S-25050592.52.832088080315DF46-50×6 2846507.7812.813.9333288276298050.860.163.775 Y280S-25050592.52.83208808034117参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/minkw kw % m mm mmkgDF46-50×7 2846507.7812.813.9388.5336322298059.370.274.390 Y280M-25050592.52.83208808036DF46-50×8 2846507.7812.813.9444384368298067.780.284.990 Y280M-25050592.52.832088080385DF46-50×9 2846507.7812.813.9499.5432414298076.290.295.5110 Y315M1-25050592.52.832088080405DF46-50×10 2846507.7812.813.9555480460298084.7100.2106.2132 Y315M1-25050592.52.83208808043DF46-50×11 2846507.7812.813.9610528506298093.1110.3116.8132 Y315M1-25050592.52.83208808045DF46-50×12 2846507.7812.813.96665765522980101.6120.3127.4132 Y315M1-25050592.52.832088080475DF80-30×3 2540506.9411.113.994.579.561.5298011.713.514.418.5Y160L-2556458344.51628080165DF80-30×4 2540506.9411.113.912610682298015.61819.322 Y180M-2556458344.5162808018DF80-30×5 2540506.9411.113.9157.5132.5102.5298019.522.62430 Y200L1-2556458344.51628080195DF80-30×6 2540506.9411.113.9189159123298023.42728.937 Y200L2-2556458344.5162808021DF80-30×7 2540506.9411.113.9220.5185.5143.5298027.331.633.745 Y225M-2556458344.51628080225DF80-30×8 2540506.9411.113.9252212164298031.236.148.255 Y250M-2556458344.5162808024DF80-30×9 2540506.9411.113.9283.5238.5184.5298035.140.643.355 Y250M-2556458344.51628080255118参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF80-30×10 2540506.9411.113.931526520529803945.148.555 Y250M-2556458344.51628080270DF85-67×3 558510015.323.627.8210186169.5298061.769.575.990 Y280M-2516260.83.344.4235150150846DF85-67×4 558510015.323.627.8280248226298082.292.6101.211Y315S-2516260.83.344.4235150150964DF85-67×5 558510015.323.627.8350310282.52980102.8115.8126.616Y315M2-2516260.83.344.42351501501126DF85-67×6 558510015.323.627.84203723392980123.4138.9151.916Y315M2-2516260.83.344.42351501501434DF85-67×7 558510015.323.627.8490434395.52980143.9162.1177.222Y355-2516260.83.344.42351501501556DF85-67×8 558510015.323.627.85604964522980164.2185.220222Y355-2516260.83.344.4235150150184DF85-67×9 558510015.323.627.8630558508.52980185.5208.4227.825Y355-2516260.83.344.4235150150184DF155-67×3 9515518526.443.151.32281861652980101.7120.813616Y315L1-25865612.34.25.4238150150722DF155-67×4 9515518526.443.151.33042482202980135.6161181.4185Y315M-25865612.34.25.4238150150778DF155-67×5 9515518526.443.151.33803102752980169.5201.3226.725Y355M-25865612.34.25.4238150150834DF155-67×6 9515518526.443.151.34563723302980203.4241.6272.128Y315L-25865612.34.25.4238150150890DF155-67×7 9515518526.443.151.35324343852980237.3281.8317.9355Y315M-25865612.34.25.4238150150946119参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF155-67×8 9515518526.443.151.36084964402980271.2322.1362.840Y355-25865612.34.25.4238150150946DF155-67×9 9515518526.443.151.36845584952980305.1362.4408.145Y400-25865612.34.55.42381501501058DF155-30×3 11915519033.143.152.898.192.184148043.150.458.175 Y280S-474777533.74.9305150150540DF155-30×4 11915519033.143.152.8130.8122.8112148057.467.277.490 Y280S-M-474777533.74.9305150150620DF155-30×5 11915519033.143.152.8163.5152.5140148071.88496.811Y315S-474777533.74.9305150150690DF155-30×6 11915519033.143.152.8196.2184.2168148086.1100.8116.2132Y315M1-474777533.74.9305150150770DF155-30×7 11915519033.143.152.8228.9214.91961480100.5117.6135.516Y315L1-474777533.74.9305150150850DF155-30×8 11915519033.143.152.8261.6245.62241480114.8134.4154.916Y315L1-474777533.74.9305150150930DF155-67×9 11915519033.143.152.8294.3276.32521480129.2151.2174.220Y355M-474777533.74.9305150150101DF155-30×10 11915519033.143.152.83273072801480143.5168.5193.620Y315S2-474777533.74.9305150150109DF280-43×3 16828033646.777.893.3141129114148093.6127.814116Y315M2-469777434.56.1360200200930DF280-43×4 16828033646.777.893.31881721521480124.8170.418822Y315M1-469777434.56.1360200200104DF280-43×5 16828033646.777.893.3235215190148015621323525Y315M2-469777434.56.1360200200115120参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF280-43×6 16828033646.777.893.32822582281480187.2255.6282315 Y355l2-469777434.56.1360200200126DF280-43×7 16828033646.777.893.33293012661480218.4298.2329355 Y400-469777434.56.13602002001370DF280-43×8 16828033646.777.893.33763443041480249.6340.8376400 Y400-469777434.56.1360200200148DF280-43×9 16828033646.777.893.34233873421480280.8383.4423450 Y400-469777434.56.1360200200159。

150D30*5卧式多级离心泵概述：150D30*5卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：150米，流量Q：155m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

150D30*5卧式多级离心泵产品结构说明150D30*5卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

150D30*5卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

DF25-30多级耐腐蚀离心泵性能参数表由提供长沙奔腾泵业有限公司
DF25-30多级耐腐蚀离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

DF泵外形尺寸图及外形尺寸表
DF型泵法兰尺寸表
DF型泵外形安装图（公用底座）DF80-30型泵外形安装尺寸表
100DF16型泵外形安装尺寸表
DF25-50型泵外形安装尺寸表
DF46-50型泵外形安装尺寸表
DF85-67型泵外形安装尺寸表
DF155-67型泵外形安装尺寸表
DF型泵外形安装图（本身底座）
安装图）
200DF43型泵外形安装尺寸表
8
安装图）
DF85-67型泵外形安装尺寸表
备注：表中L8的数值为“-”时，表示底座地脚螺栓孔中心在吐出法兰中心线的右侧（参看外形安装图）
DF155-67型泵外形安装尺寸表
8
安装图）
DF280-43/84型泵外形安装尺寸表
8
安装图）
DF280-65/84型泵外形安装尺寸表
8
安装图）
DF450-60/84型泵外形安装尺寸表
8
安装图）。

150D30型卧式多级离心清水泵简介该系列泵采用国家推荐使用的高效节能产品的水力模型。

具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于清水的其他液体之用。

也可通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。

150D30型卧式多级离心清水泵适用范围：D型D型供输送不含固体颗粒、温度低于80度得清水或物理化学性质类似于清水的液体。

适合于矿山、工厂和城市给排水工程之用。

泵进口哦允许压力均≤0.6MPa150D30型卧式多级离心清水泵参数范围：扬程H：49----732m流量L：3.75--720m³/h150D30型卧式多级离心清水泵泵型号意义说明：如150D30x4D—表示卧式多级离心清水泵150---表示入口直径为150m m30---表示设计点单级扬程为30 m4.----表示技术为4级150D30型卧式多级离心清水泵结构特点：D型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。

1.定子部分：主要由进水段、中段、出水段和导叶等组成，用穿杠将各段拉紧，构成工作室。

D型泵进口为水平方向，出口垂直向上；DG型泵进、出口均垂直向上；MD、DF、DY型泵出口垂直向上，进口一般为水平方向，根据需要也可生产进出口垂直向上方向。

2.转子部分：主要由轴、叶轮、平衡盘和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3.轴承部分：主要由轴承体、轴承和轴承压盖等组成。

除85-67、155-67、600-60型泵采用滑动轴承、稀油润滑外，其余型泵均采用滚动轴承、润滑脂润滑。

85-67、155-67也可采用滚动轴承结构。

4.轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通有一定压力的水，起水封、水冷和润滑的作用。
