DF360-40×6型多级耐腐蚀离心泵
DF360-40×6型多级耐腐蚀离心泵概述：
DF360-40×6型泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。

输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。

DF型多级耐腐蚀离心泵参数范围：
流量Q 360 m3/s
扬程H 240 m
DF360-40×6型多级耐腐蚀离心泵结构型式：
DF360-40×6型泵为卧式安装。

除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。

所有DF型泵的吐出方向垂直向上。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除DF85-67型泵采用滑动轴承稀油润滑，
DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。

泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。

DF360-40×6型多级耐腐蚀离心泵旋转方向：
泵的转向从原动机端看为顺时针旋转。

DF360-40×6型多级耐腐蚀离心泵主要零件材质：
泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。

DF360-40×6型多级耐腐蚀离心泵成套范围：
泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐
出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

概述D型泵是采用JB/T6435.2及GB5659-85《多级离心泵技术条件》、MT/T114-2005《煤矿用多级离心泵》制造的卧式分段式多级离心泵，它适合于输送清水（杂质含量小于1％，固体颗粒小于0.1毫米）及物理化学性质类似于清水的其它液体。

也可通过改变材质、密封型式和增加冷却系统而适用于输送热水、油品、腐蚀性介质等。

D型泵输送的介质温度不大于800C，适用于高层建筑或大型建筑的生活（增压）供水、排水和消防以及空调机组的冷却水循环等。

DG(锅炉给水泵)：输送的介质温度不大于105℃，适合于输送热水的场合。

如锅炉给水、城市和企业的供暖系统。

根据输送的介质不同D型泵可分为：DY(多级离心油泵)：输送不含固体颗粒、温度为-20~1050C、粘度小于120厘泊的油类和石油产品。

DF(耐腐蚀多级离心泵)：输送不含固体颗粒、温度为-20~1050C的腐蚀性液体。

MD(耐磨矿用多级离心泵)：输送颗粒含量≤１.５％，粘度≤０.５mm温度为-20~1050C的中性矿井水及其他类似的污水．参数范围：额定流量：6—740米3/小时额定杨程：40-690米（扬程的高低可通过增减泵的级数来达到）转速：2900转/分，1450转/分型号意义D（DG、DF、DY、MD） 4 6 — 5 0 × 1 0100 D（DG、DF、DY、MD）16 × 3泵的级数泵的级数泵的单级扬程（m）泵的单级扬程（m）泵的流量（m3/h）卧式多级泵卧式多级泵泵进口直径（m m）泵的轴承规格结构说明泵的结构参见结构图本系列多级泵为两端支承，泵通过弹性柱销联轴器与电机联接。

泵的旋转方向从驱动端看为顺时针旋转。

D型泵吸入口呈水平方向，出水口为垂直向上。

DG型泵的进出水口均为垂直向上。

多级泵存在着较大的轴向力（与泵的级数成正比），轴向力全部由平衡机构平衡，轴承不承受轴向力。

泵在运行时允许转子有轴向串动，故不能采用向心轴承。

轴承采用钙基黄油润滑。

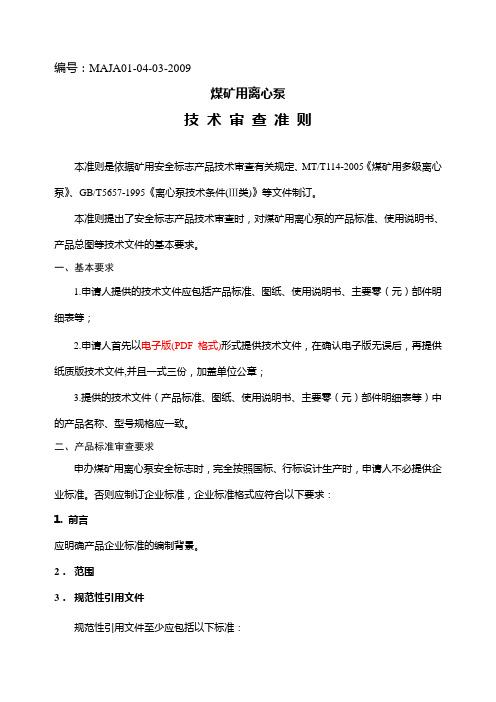

编号：MAJA01-04-03-2009煤矿用离心泵技术审查准则本准则是依据矿用安全标志产品技术审查有关规定、MT/T114-2005《煤矿用多级离心泵》、GB/T5657-1995《离心泵技术条件(Ⅲ类)》等文件制订。

本准则提出了安全标志产品技术审查时，对煤矿用离心泵的产品标准、使用说明书、产品总图等技术文件的基本要求。

一、基本要求1.申请人提供的技术文件应包括产品标准、图纸、使用说明书、主要零（元）部件明细表等；2.申请人首先以电子版(PDF格式)形式提供技术文件，在确认电子版无误后，再提供纸质版技术文件,并且一式三份，加盖单位公章；3.提供的技术文件（产品标准、图纸、使用说明书、主要零（元）部件明细表等）中的产品名称、型号规格应一致。

二、产品标准审查要求申办煤矿用离心泵安全标志时，完全按照国标、行标设计生产时，申请人不必提供企业标准。

否则应制订企业标准，企业标准格式应符合以下要求：1. 前言应明确产品企业标准的编制背景。

2．范围3．规范性引用文件规范性引用文件至少应包括以下标准：AQ1043-2007《矿用产品安全标志标识》3.1 煤矿用多级清水离心泵煤矿用耐磨多级离心泵煤矿用耐腐多级离心泵MT/T114-2005《煤矿用多级离心泵》GB/T5657-1995《离心泵技术条件(Ⅲ类)》3.2 单级双吸清水离心泵GB/T5657-1995《离心泵技术条件(Ⅲ类)》JB/T1050-2006《单级双吸离心泵型式与基本参数》3.3 单级单吸清水离心泵GB/T5657-1995《离心泵技术条件(Ⅲ类)》JB/T5662-1985《轴向吸入离心泵（16bar）标记、性能和尺寸》3.4 煤水泵、泥浆泵（多级节段离心式泥浆泵）MT196-89《煤水泵》MT197-89《多级节段离心式泥浆泵》GB/T5657-1995《离心泵技术条件(Ⅲ类)》3.5 离心式污水泵JB/T6534-2006《离心式污水泵型式与基本参数》GB/T5657-1995《离心泵技术条件(Ⅲ类)》3.6 离心式渣浆泵JB/T8096-1998《离心式渣浆泵》GB/T5657-1995《离心泵技术条件(Ⅲ类)》4. 产品型号4.1 D型煤矿用多级清水离心泵（名称依据MT/T114-2005）单级扬程，（m）规定点流量，（m3/h）为双吸时用DS表示，当同时规定有两种转速时低速用DA表示）泵的级数单级扬程（m）煤矿用多级清水离心泵泵进口直径（mm）4.2 MD型煤矿用耐磨多级离心泵（名称依据MT/T114-2005）单级扬程，（m）规定点流量，（m3/h）为双吸时用MDS表示）泵的级数单级扬程（m）煤矿用耐磨多级离心泵泵进口直径（mm）4.3 DF型煤矿用耐腐多级离心泵（名称依据MT/T114-2005）泵的级数单级扬程，（m）规定点流量，（m3/h）煤矿用耐腐多级离心泵（当首级叶轮为双吸时用DFS表示）泵的级数单级扬程（m）煤矿用耐腐多级离心泵泵进口直径（mm）4.4 TSWA型多级清水离心泵：（依据GB/T5657-1995）泵的级数第一次更新介质温度低于80℃单吸泵透平式泵吸入口直径（mm）4.5 DA型多级清水离心泵：（依据GB/T5657-1995）泵的级数比转数被10除的整数值多级清水离心泵吸入口径被25除的整数值4.6 多级节段离心式泥浆泵：（名称依据MT197—1989）MT197-89）泵的级数单级扬程，（m）规定点流量，（m3/h）泥浆泵多级节段离心式4.7 离心式渣浆泵：（名称依据JB/T8096-1998）叶轮名义直径(mm)(工作压力超过2MPa用P表)L表示(卧式不表示)(金属不表示，橡胶用J表示，T表示)≤50 m)mm）叶轮名义直径(mm)(工作压力超过2MPa用P表)L表示(卧式不表示)(金属不表示，橡胶用J表示，T表示)50 m)mm）4.8 离心式污水泵：（依据JB/T6534-2006）叶轮名义直径(mm)表示(卧式不表示)20m用G表示，小于20mmm）离心式污水泵：叶轮名义直径(mm)立式用L表示(卧式不表示)离心式污水泵排出口直径（英寸）4.9 离心式泥浆泵：叶轮名义直径(mm)立式用L表示(卧式不表示)离心式泥浆泵排出口直径（英寸）4.10 单级单吸清水离心泵：直联用Z; 立式用L表示（其它不注）叶轮名义直径（mm）泵出口直径（mm）泵入口直径（mm）单级单吸清水离心泵4.11 单级双吸清水离心泵：S设计点扬程（m）单级双吸清水离心泵（S或Sh）泵入口直径（mm）4.12 MDA型煤矿用耐磨多级离心泵：（依据GB/T5657-1995）泵的级数比转数被10除的整数值煤矿用耐磨多级离心泵吸入口径被25除的整数值4.13 MTSWA型煤矿用耐磨多级离心泵：（依据GB/T5657-1995）煤矿用耐磨多级离心泵泵吸入口直径（mm）4.14 MDF型煤矿用耐磨耐腐多级离心泵（名称依据MT/T114-2005）（m）（m3/h）（当首级叶轮为双吸时用DFS表示）泵的级数单级扬程（m）煤矿用耐磨耐腐多级离心泵泵进口直径（mm）4.15 单级双吸耐磨离心泵：设计点扬程（m）单级双吸耐磨离心泵（S或Sh）泵入口直径（mm）4.16单级单吸清水离心泵：Z（或L、ZL）直联用Z; 立式用L表示（卧式不注）；ZL表示直联立式。

DF155-30X5型耐腐蚀卧式离心泵概述：DF155-30X5型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：150米，流量Q：155m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DF155-30X5型耐腐蚀卧式离心泵产品结构说明DF155-30X5型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DF155-30X5型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

吉林油田工业泵甲级中标单位名单第一包IS系列单级单吸离心清水泵：1.吉林东方石化泵业有限公司；2.吉林省通达泵业有限公司；3.山东双轮股份有限公司；4.安徽三联泵业股份有限公司；5.长春泵业有限公司；6.长春市第一水泵有限公司；7.涿州市高研泵阀制造有限公司；8.四川川工泵业有限公司；9.河北通达泵业有限公司；10.浙江科尔泵业股份有限公司；11.上海第一水泵厂有限公司。

第二包ISR型系列单级单吸热水离心泵；1.吉林东方石化泵业有限公司；2.吉林省通达泵业有限公司；3.山东双轮股份有限公司；4.安徽三联泵业股份有限公司；5.长春市第一水泵有限公司；6.长春泵业有限公司；7.涿州市高研泵阀制造有限公司；8.河北通达泵业有限公司；9.山东名流实业集团有限公司；10.镇江正汉泵业有限公司；11.浙江科尔泵业股份有限公司；12.任丘市华北石油海龙机电设备有限公司。

第三包PW型系列单级污水泵：1.吉林东方石化泵业有限公司；2.长春市第一水泵有限公司；3.吉林省通达泵业有限公司；4.长春泵业有限公司；5.陕西航天动力高科技股份有限公司；6.河北通达泵业有限公司；7.任丘市华北石油海龙机电设备有限公司；8.山东名流实业集团有限公司；9.浙江科尔泵业股份有限公司；10.上海中航实业(集团)有限公司。

第四包D型多级离心水泵：1.吉林东方石化泵业有限公司；2.吉林省通达泵业有限公司；3.长春市第一水泵有限公司；4.长春泵业有限公司；5.安徽三联泵业股份有限公司；6.陕西航天动力高科技股份有限公司；7.上海东方泵业(集团)有限公司；8.大庆市中科泵业有限公司；9.涿州市高研泵阀制造有限公司；10.长春东方水泵有限公司；11.重庆水泵厂有限责任公司。

第五包DG型多级锅炉给水泵：1.长春泵业有限公司；2.吉林东方石化泵业有限公司；3.山东双轮股份有限公司；4.长春市第一水泵有限公司；5.吉林省通达泵业有限公司；6.辽宁恒星泵业有限公司；7.安徽三联泵业股份有限公司；8.上海东方泵业(集团)有限公司；9.大庆市中科泵业有限公司；10.山东名流实业集团有限公司；11.重庆水泵厂有限责任公司。

油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。

DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

允许进口压力0.6MPa。

YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。

YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1. 该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

2. 该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。

ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。

DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

允许进口压力0.6MPa。

YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。

YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1.该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

2.该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。

ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列413 个规格型号。

（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。

叶轮均为闭式，传动分为联轴器传动和皮带传动两种。

泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。

泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。

2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，水平中开式离心泵。

与单级单吸离心泵相比，效率高、流量大、扬程较高。

但体积大，比较笨重，一般用于固定作业。

适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。

双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。

多级卧式离心泵结构组成
多级卧式离心泵是一种常见的工业泵，它由多个离心泵级联
组成。

下面是多级卧式离心泵的基本结构组成：
1.泵体：泵体是多级卧式离心泵的主体部分，一般采用铸铁、不锈钢等材料制成。

泵体内部有多个泵腔，每个泵腔相互连接，形成多级泵的结构。

2.叶轮：叶轮是离心泵中的核心部件，其主要作用是转动并
提供离心力。

多级卧式离心泵通常每个泵级都有一个叶轮，多
级叶轮通过轴连接在一起，共同转动。

3.轴：轴是将各个泵级的叶轮连接在一起的组件，通常由高
强度的钢材制成。

轴既要具有足够的强度和刚度，以承受叶轮
产生的离心力和传递转矩，又要具备足够的精度和平衡性，以
确保泵运行平稳。

4.密封装置：多级卧式离心泵的密封装置用于防止泵体内的
液体泄漏或进入泵体的空气。

常见的密封装置有填料密封、机
械密封等形式，其选择取决于具体的工作条件和需求。

5.进出口管道：进出口管道是泵与管道系统之间的连接部分，用于导入和导出液体。

进口管道通常与水源或液体储存设备相
连接，而出口管道则与输送液体的工艺管道相连接。

6.底座：底座是支撑整个泵的基础部分，通常由铸铁或钢材制成。

底座的主要作用是提供稳定的支撑，保证泵的运行平稳和工作效率。

7.驱动装置：驱动装置用于提供动力，将驱动力传递给泵的叶轮使其转动。

常见的驱动装置包括电动机、柴油机等，其选择取决于泵的工作需求和场地条件。

以上是多级卧式离心泵的基本结构组成。

每个部件都起着重要的作用，相互协作才能使泵正常运行，并实现液体的输送或抽取。
