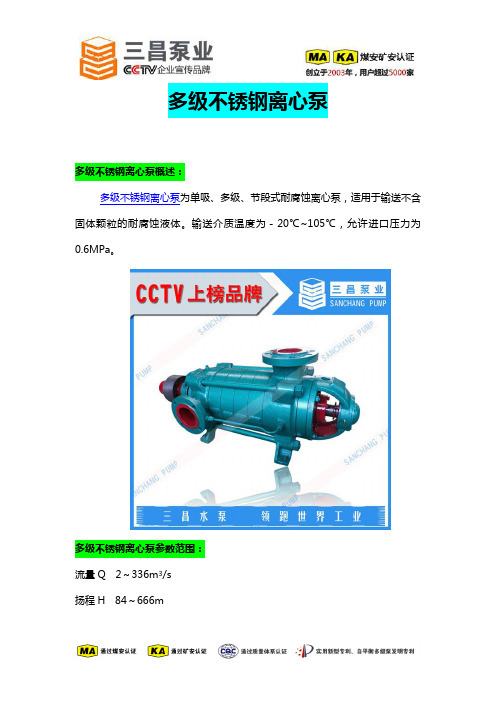

多级不锈钢离心泵多级不锈钢离心泵概述：多级不锈钢离心泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。
输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。
多级不锈钢离心泵参数范围：流量Q 2～336m3/s扬程H 84～666m多级不锈钢离心泵型号说明：DF25－50×5“DF”－表示单吸、多级、节段式耐腐蚀离心泵。
“25”－表示泵的流量(m3/h)。
“50”－表示泵单级扬程（m）。
“5”－表示级数。
多级不锈钢离心泵结构型式：多级不锈钢离心泵为卧式安装。
除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。
所有DF型泵的吐出方向垂直向上。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DF85-67型泵采用滑动轴承稀油润滑，DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。
泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。
多级不锈钢离心泵旋转方向：泵的转向从原动机端看为顺时针旋转。
多级不锈钢离心泵主要零件材质：多级不锈钢离心泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。
多级不锈钢离心泵成套范围：泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF40Ⅱ×3 2340.560.831.11118.2114.6110.429805.65.867.5 Y132S2-211.516202.32.52.71804040135DF40Ⅱ×4 2340.560.831.11157.6152.8147.829807.57.8811 Y160M1-211.516202.32.52.71804040152DF40Ⅱ×5 2340.560.831.1119719118429809.49.71015 Y160M2-211.516202.32.52.71804040168DF40Ⅱ×6 2340.560.831.11236.4229.2220.8298011.311.71215 Y160M2-211.516202.32.52.71804040185DF40Ⅱ×7 2340.560.831.11275.8267.4257.6298013.213.61418.5Y160L-211.516202.32.52.71804040201DF40Ⅱ×8 2340.560.831.11315.2305.6294.4298015.115.51618.5Y160L-211.516202.32.52.71804040218DF40ⅡG×3 2340.560.831.11133.5130.512629806.16.46.711 Y160M1-21216.520.52.32.52.71804040135DF40ⅡG×4 2340.560.831.1117817416829808.18.68.911 Y160M1-21216.520.52.32.52.71804040152DF40ⅡG×5 2340.560.831.11222.5217.5210298010.210.711.215 Y160M2-21216.520.52.32.52.71804040168DF40ⅡG×6 2340.560.831.11267261252298012.212.813.418.5Y160L-21216.520.52.32.52.71804040185DF40ⅡG×7 2340.560.831.11311.5304.5294298014.21515.618.5Y160L-21216.520.52.32.52.71804040201DF40ⅡG×8 2340.560.831.11356348336298016.317.217.822 Y180M-21216.520.52.32.52.71804040218DF25-50×3 1525284.166.947.78150144141298016.719.621.530 Y200L1-236.650502.42.72.81968080270116参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF25-50×4 1525284.166.947.78200192188298022.326.128.737 Y200L2-236.650502.42.72.81968080295DF25-50×5 1525284.166.947.78250240235298027.832.635.845 Y225M-236.650502.42.72.81968080315DF25-50×6 1525284.166.947.78300288282298033.439.24355 Y250M-236.650502.42.72.8196808034DF25-50×7 1525284.166.947.7835033632929803945.750.255 Y250M-236.650502.42.72.8196808036DF25-50×8 1525284.166.947.78400384376298044.652.357.475 Y280S-236.650502.42.72.81968080385DF25-50×9 1525284.166.947.78450432423298050.158.864.575 Y280S-236.650502.42.72.81968080405DF25-50×10 1525284.166.947.78500480470298055.765.371.790 Y280M-236.650502.42.72.8196808043DF25-50×11 1525284.166.947.78550528517298061.371.878.990 Y280M-236.650502.42.72.8196808045DF25-50×12 1525284.166.947.78600576564298066.978.48611Y315S-236.650502.42.72.81968080470DF46-50×3 2846507.7812.813.9166.5144138298025.430.131.937 Y200L2-25050592.52.832088080270DF46-50×4 2846507.7812.813.9222192184298033.940.142.545 Y225M-25050592.52.832088080295DF46-50×5 2846507.7812.813.9277.5240230298042.350.153.175 Y280S-25050592.52.832088080315DF46-50×6 2846507.7812.813.9333288276298050.860.163.775 Y280S-25050592.52.83208808034117参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/minkw kw % m mm mmkgDF46-50×7 2846507.7812.813.9388.5336322298059.370.274.390 Y280M-25050592.52.83208808036DF46-50×8 2846507.7812.813.9444384368298067.780.284.990 Y280M-25050592.52.832088080385DF46-50×9 2846507.7812.813.9499.5432414298076.290.295.5110 Y315M1-25050592.52.832088080405DF46-50×10 2846507.7812.813.9555480460298084.7100.2106.2132 Y315M1-25050592.52.83208808043DF46-50×11 2846507.7812.813.9610528506298093.1110.3116.8132 Y315M1-25050592.52.83208808045DF46-50×12 2846507.7812.813.96665765522980101.6120.3127.4132 Y315M1-25050592.52.832088080475DF80-30×3 2540506.9411.113.994.579.561.5298011.713.514.418.5Y160L-2556458344.51628080165DF80-30×4 2540506.9411.113.912610682298015.61819.322 Y180M-2556458344.5162808018DF80-30×5 2540506.9411.113.9157.5132.5102.5298019.522.62430 Y200L1-2556458344.51628080195DF80-30×6 2540506.9411.113.9189159123298023.42728.937 Y200L2-2556458344.5162808021DF80-30×7 2540506.9411.113.9220.5185.5143.5298027.331.633.745 Y225M-2556458344.51628080225DF80-30×8 2540506.9411.113.9252212164298031.236.148.255 Y250M-2556458344.5162808024DF80-30×9 2540506.9411.113.9283.5238.5184.5298035.140.643.355 Y250M-2556458344.51628080255118参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF80-30×10 2540506.9411.113.931526520529803945.148.555 Y250M-2556458344.51628080270DF85-67×3 558510015.323.627.8210186169.5298061.769.575.990 Y280M-2516260.83.344.4235150150846DF85-67×4 558510015.323.627.8280248226298082.292.6101.211Y315S-2516260.83.344.4235150150964DF85-67×5 558510015.323.627.8350310282.52980102.8115.8126.616Y315M2-2516260.83.344.42351501501126DF85-67×6 558510015.323.627.84203723392980123.4138.9151.916Y315M2-2516260.83.344.42351501501434DF85-67×7 558510015.323.627.8490434395.52980143.9162.1177.222Y355-2516260.83.344.42351501501556DF85-67×8 558510015.323.627.85604964522980164.2185.220222Y355-2516260.83.344.4235150150184DF85-67×9 558510015.323.627.8630558508.52980185.5208.4227.825Y355-2516260.83.344.4235150150184DF155-67×3 9515518526.443.151.32281861652980101.7120.813616Y315L1-25865612.34.25.4238150150722DF155-67×4 9515518526.443.151.33042482202980135.6161181.4185Y315M-25865612.34.25.4238150150778DF155-67×5 9515518526.443.151.33803102752980169.5201.3226.725Y355M-25865612.34.25.4238150150834DF155-67×6 9515518526.443.151.34563723302980203.4241.6272.128Y315L-25865612.34.25.4238150150890DF155-67×7 9515518526.443.151.35324343852980237.3281.8317.9355Y315M-25865612.34.25.4238150150946119参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF155-67×8 9515518526.443.151.36084964402980271.2322.1362.840Y355-25865612.34.25.4238150150946DF155-67×9 9515518526.443.151.36845584952980305.1362.4408.145Y400-25865612.34.55.42381501501058DF155-30×3 11915519033.143.152.898.192.184148043.150.458.175 Y280S-474777533.74.9305150150540DF155-30×4 11915519033.143.152.8130.8122.8112148057.467.277.490 Y280S-M-474777533.74.9305150150620DF155-30×5 11915519033.143.152.8163.5152.5140148071.88496.811Y315S-474777533.74.9305150150690DF155-30×6 11915519033.143.152.8196.2184.2168148086.1100.8116.2132Y315M1-474777533.74.9305150150770DF155-30×7 11915519033.143.152.8228.9214.91961480100.5117.6135.516Y315L1-474777533.74.9305150150850DF155-30×8 11915519033.143.152.8261.6245.62241480114.8134.4154.916Y315L1-474777533.74.9305150150930DF155-67×9 11915519033.143.152.8294.3276.32521480129.2151.2174.220Y355M-474777533.74.9305150150101DF155-30×10 11915519033.143.152.83273072801480143.5168.5193.620Y315S2-474777533.74.9305150150109DF280-43×3 16828033646.777.893.3141129114148093.6127.814116Y315M2-469777434.56.1360200200930DF280-43×4 16828033646.777.893.31881721521480124.8170.418822Y315M1-469777434.56.1360200200104DF280-43×5 16828033646.777.893.3235215190148015621323525Y315M2-469777434.56.1360200200115120参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF280-43×6 16828033646.777.893.32822582281480187.2255.6282315 Y355l2-469777434.56.1360200200126DF280-43×7 16828033646.777.893.33293012661480218.4298.2329355 Y400-469777434.56.13602002001370DF280-43×8 16828033646.777.893.33763443041480249.6340.8376400 Y400-469777434.56.1360200200148DF280-43×9 16828033646.777.893.34233873421480280.8383.4423450 Y400-469777434.56.1360200200159。
F型耐腐蚀离心泵F型耐腐蚀离心泵概述：F型离心泵用于输送不含固体颗粒，有腐蚀性的液体，被输送的介质温度为-20℃～105℃，泵进口压力不大于6kg/cm2。
F型耐腐蚀离心泵参数范围：流量Q 3.36～190.8m3/h扬程H 5.2～100mF型耐腐蚀离心泵型号说明：例：40F－65ⅡA BF180－80IA40－吸入口直径为40mmF－悬架式、单级单吸耐腐蚀离心泵65－设计扬程为65mⅡ－第二次改进A－叶轮外径的改变BF－单级单吸托架式耐腐蚀离心泵180－泵设计点流量为180m3/h80－泵设计点扬程为80mI－带外装式机械密封（不带I为内装式机械密封）A－叶轮外径的改变F型耐腐蚀离心泵结构型式：BF型泵为单级单吸托架式离心泵；F型泵为单级悬架式离心泵，其结构均为后开门，即叶轮从泵体的后面取出。
泵的轴封可根据用户要求装填料密封或机械密封。
轴承为滚动轴承，用脂润滑。
F型耐腐蚀离心泵旋转方向：从驱动方向看，F型泵为逆时针旋转；BF型泵为顺时针旋转。
F型耐腐蚀离心泵主要零件材质：泵的过流部件采用合金不锈钢铸造。
主要牌号有：ZG1Cr18Ni9，ZGCr18Ni12M02Ti，ZG1Cr19M02R等。
F型耐腐蚀离心泵成套范围：泵、电动机及公用底座配套供应。
出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
D型(原DA1型)卧式多级离心泵（性能参数）如D(DF、DY、MD)600-60×6D---- 表示多级清水离心泵DF ---- 表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m3/h 60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30×7150---- 表示泵吸入口直径为150mm D---- 表示多级离心清水泵30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45 [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30 [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。
DF120-50耐腐蚀多级离心泵 DF120-50耐腐蚀多级离心泵概述： DF型耐腐蚀多级离心泵供输送清水及物理化学性质类似于水的液体之用。
水泵扬程在46至576米时，流量为6至55米/小时，液体的最高温度低于110适合于锅粮给水，轼厂及城市给水之用。
水泵配用Y型电动机。
不锈钢多级离心泵供输送温度为-20-105℃，不含固体颗粒、有腐蚀性的液体。
泵的进口压力小于0.6MPa。
DF120-50耐腐蚀多级离心泵结构形式： 长沙中联泵业DF120-50耐腐蚀多级离心泵的出口入口均垂直向上。
用拉紧螺栓将泵的吸入段、中段、吐出段联结成一体。
泵转子由装在轴上的叶轮、平衡盘等零件组成。
转子两端由滚动轴泵或滑动轴承支撑，滚动轴承用油脂润滑。
转子轴向力由平衡盘平衡。
轴封采用机械密封或填料密封。
轴两端有密封，内装机械，密封或软填料，密封函中通入有一定压力的水，起水封和冷却作用。
在轴封处装有可更换的轴套，保护泵轴。
泵通过弹性联轴器由原动机直接驱动。
从原动方向看泵，泵为顺时针方向旋转。
DF120-50耐腐蚀多级离心泵使用范围： 不锈钢多级离心泵系单吸多级分段式离心水泵。
适于煤矿输送固体颗料含量不大于1.5%的中性矿井水(粒度小于0.5毫米)、被输送的液体温度不高于80 LC DF120-50耐腐蚀多级离心泵型号说明： 例如：DF6-25×6 DF-不锈钢多级泵 6-流量(m3/h) 25-单级扬程(米) 6-泵级数特点：1、多级离心泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、多级离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、多级离心泵扬程可通过改变泵级数(叶轮数量)来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

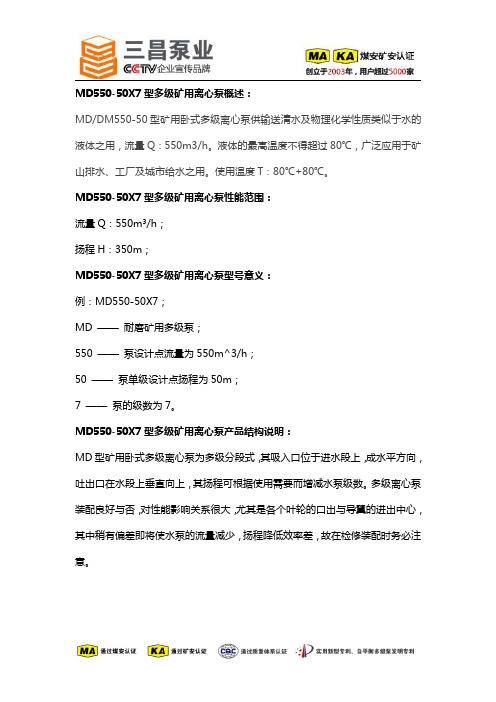

MD550-50X7型多级矿用离心泵概述：MD/DM550-50型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用，流量Q：550m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD550-50X7型多级矿用离心泵性能范围：流量Q：550m³/h；扬程H：350m；MD550-50X7型多级矿用离心泵型号意义：例：MD550-50X7；MD——耐磨矿用多级泵；550——泵设计点流量为550m^3/h；50——泵单级设计点扬程为50m；7——泵的级数为7。
MD550-50X7型多级矿用离心泵产品结构说明：MD型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
D550-50*9卧式多级离心泵概述：D550-50*9卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：450米，流量Q：550m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D550-50*9卧式多级离心泵产品结构说明D550-50*9卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D550-50*9卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
耐腐蚀多级离心泵耐腐蚀多级离心泵概述：耐腐蚀多级离心泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。
输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。
耐腐蚀多级离心泵参数范围：流量Q 2～336m3/s扬程H 84～666m耐腐蚀多级离心泵型号说明：DF25－50×5“DF”－表示单吸、多级、节段式耐腐蚀离心泵。
“25”－表示泵的流量(m3/h)。
“50”－表示泵单级扬程（m）。
“5”－表示级数。
耐腐蚀多级离心泵结构型式：耐腐蚀多级离心泵为卧式安装。
除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。
所有DF型泵的吐出方向垂直向上。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DF85-67型泵采用滑动轴承稀油润滑，DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。
泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。
耐腐蚀多级离心泵旋转方向：泵的转向从原动机端看为顺时针旋转。
耐腐蚀多级离心泵主要零件材质：耐腐蚀多级离心泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。
耐腐蚀多级离心泵成套范围：泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF40Ⅱ×3 2340.560.831.11118.2114.6110.429805.65.867.5 Y132S2-211.516202.32.52.71804040135DF40Ⅱ×4 2340.560.831.11157.6152.8147.829807.57.8811 Y160M1-211.516202.32.52.71804040152DF40Ⅱ×5 2340.560.831.1119719118429809.49.71015 Y160M2-211.516202.32.52.71804040168DF40Ⅱ×6 2340.560.831.11236.4229.2220.8298011.311.71215 Y160M2-211.516202.32.52.71804040185DF40Ⅱ×7 2340.560.831.11275.8267.4257.6298013.213.61418.5Y160L-211.516202.32.52.71804040201DF40Ⅱ×8 2340.560.831.11315.2305.6294.4298015.115.51618.5Y160L-211.516202.32.52.71804040218DF40ⅡG×3 2340.560.831.11133.5130.512629806.16.46.711 Y160M1-21216.520.52.32.52.71804040135DF40ⅡG×4 2340.560.831.1117817416829808.18.68.911 Y160M1-21216.520.52.32.52.71804040152DF40ⅡG×5 2340.560.831.11222.5217.5210298010.210.711.215 Y160M2-21216.520.52.32.52.71804040168DF40ⅡG×6 2340.560.831.11267261252298012.212.813.418.5Y160L-21216.520.52.32.52.71804040185DF40ⅡG×7 2340.560.831.11311.5304.5294298014.21515.618.5Y160L-21216.520.52.32.52.71804040201DF40ⅡG×8 2340.560.831.11356348336298016.317.217.822 Y180M-21216.520.52.32.52.71804040218DF25-50×3 1525284.166.947.78150144141298016.719.621.530 Y200L1-236.650502.42.72.81968080270116参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF25-50×4 1525284.166.947.78200192188298022.326.128.737 Y200L2-236.650502.42.72.81968080295DF25-50×5 1525284.166.947.78250240235298027.832.635.845 Y225M-236.650502.42.72.81968080315DF25-50×6 1525284.166.947.78300288282298033.439.24355 Y250M-236.650502.42.72.8196808034DF25-50×7 1525284.166.947.7835033632929803945.750.255 Y250M-236.650502.42.72.8196808036DF25-50×8 1525284.166.947.78400384376298044.652.357.475 Y280S-236.650502.42.72.81968080385DF25-50×9 1525284.166.947.78450432423298050.158.864.575 Y280S-236.650502.42.72.81968080405DF25-50×10 1525284.166.947.78500480470298055.765.371.790 Y280M-236.650502.42.72.8196808043DF25-50×11 1525284.166.947.78550528517298061.371.878.990 Y280M-236.650502.42.72.8196808045DF25-50×12 1525284.166.947.78600576564298066.978.48611Y315S-236.650502.42.72.81968080470DF46-50×3 2846507.7812.813.9166.5144138298025.430.131.937 Y200L2-25050592.52.832088080270DF46-50×4 2846507.7812.813.9222192184298033.940.142.545 Y225M-25050592.52.832088080295DF46-50×5 2846507.7812.813.9277.5240230298042.350.153.175 Y280S-25050592.52.832088080315DF46-50×6 2846507.7812.813.9333288276298050.860.163.775 Y280S-25050592.52.83208808034117参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/minkw kw % m mm mmkgDF46-50×7 2846507.7812.813.9388.5336322298059.370.274.390 Y280M-25050592.52.83208808036DF46-50×8 2846507.7812.813.9444384368298067.780.284.990 Y280M-25050592.52.832088080385DF46-50×9 2846507.7812.813.9499.5432414298076.290.295.5110 Y315M1-25050592.52.832088080405DF46-50×10 2846507.7812.813.9555480460298084.7100.2106.2132 Y315M1-25050592.52.83208808043DF46-50×11 2846507.7812.813.9610528506298093.1110.3116.8132 Y315M1-25050592.52.83208808045DF46-50×12 2846507.7812.813.96665765522980101.6120.3127.4132 Y315M1-25050592.52.832088080475DF80-30×3 2540506.9411.113.994.579.561.5298011.713.514.418.5Y160L-2556458344.51628080165DF80-30×4 2540506.9411.113.912610682298015.61819.322 Y180M-2556458344.5162808018DF80-30×5 2540506.9411.113.9157.5132.5102.5298019.522.62430 Y200L1-2556458344.51628080195DF80-30×6 2540506.9411.113.9189159123298023.42728.937 Y200L2-2556458344.5162808021DF80-30×7 2540506.9411.113.9220.5185.5143.5298027.331.633.745 Y225M-2556458344.51628080225DF80-30×8 2540506.9411.113.9252212164298031.236.148.255 Y250M-2556458344.5162808024DF80-30×9 2540506.9411.113.9283.5238.5184.5298035.140.643.355 Y250M-2556458344.51628080255118参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF80-30×10 2540506.9411.113.931526520529803945.148.555 Y250M-2556458344.51628080270DF85-67×3 558510015.323.627.8210186169.5298061.769.575.990 Y280M-2516260.83.344.4235150150846DF85-67×4 558510015.323.627.8280248226298082.292.6101.211Y315S-2516260.83.344.4235150150964DF85-67×5 558510015.323.627.8350310282.52980102.8115.8126.616Y315M2-2516260.83.344.42351501501126DF85-67×6 558510015.323.627.84203723392980123.4138.9151.916Y315M2-2516260.83.344.42351501501434DF85-67×7 558510015.323.627.8490434395.52980143.9162.1177.222Y355-2516260.83.344.42351501501556DF85-67×8 558510015.323.627.85604964522980164.2185.220222Y355-2516260.83.344.4235150150184DF85-67×9 558510015.323.627.8630558508.52980185.5208.4227.825Y355-2516260.83.344.4235150150184DF155-67×3 9515518526.443.151.32281861652980101.7120.813616Y315L1-25865612.34.25.4238150150722DF155-67×4 9515518526.443.151.33042482202980135.6161181.4185Y315M-25865612.34.25.4238150150778DF155-67×5 9515518526.443.151.33803102752980169.5201.3226.725Y355M-25865612.34.25.4238150150834DF155-67×6 9515518526.443.151.34563723302980203.4241.6272.128Y315L-25865612.34.25.4238150150890DF155-67×7 9515518526.443.151.35324343852980237.3281.8317.9355Y315M-25865612.34.25.4238150150946119参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mmkgDF155-67×8 9515518526.443.151.36084964402980271.2322.1362.840Y355-25865612.34.25.4238150150946DF155-67×9 9515518526.443.151.36845584952980305.1362.4408.145Y400-25865612.34.55.42381501501058DF155-30×3 11915519033.143.152.898.192.184148043.150.458.175 Y280S-474777533.74.9305150150540DF155-30×4 11915519033.143.152.8130.8122.8112148057.467.277.490 Y280S-M-474777533.74.9305150150620DF155-30×5 11915519033.143.152.8163.5152.5140148071.88496.811Y315S-474777533.74.9305150150690DF155-30×6 11915519033.143.152.8196.2184.2168148086.1100.8116.2132Y315M1-474777533.74.9305150150770DF155-30×7 11915519033.143.152.8228.9214.91961480100.5117.6135.516Y315L1-474777533.74.9305150150850DF155-30×8 11915519033.143.152.8261.6245.62241480114.8134.4154.916Y315L1-474777533.74.9305150150930DF155-67×9 11915519033.143.152.8294.3276.32521480129.2151.2174.220Y355M-474777533.74.9305150150101DF155-30×10 11915519033.143.152.83273072801480143.5168.5193.620Y315S2-474777533.74.9305150150109DF280-43×3 16828033646.777.893.3141129114148093.6127.814116Y315M2-469777434.56.1360200200930DF280-43×4 16828033646.777.893.31881721521480124.8170.418822Y315M1-469777434.56.1360200200104DF280-43×5 16828033646.777.893.3235215190148015621323525Y315M2-469777434.56.1360200200115120参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/sL/s m r/minkw kw % m mm mm kgDF280-43×6 16828033646.777.893.32822582281480187.2255.6282315 Y355l2-469777434.56.1360200200126DF280-43×7 16828033646.777.893.33293012661480218.4298.2329355 Y400-469777434.56.13602002001370DF280-43×8 16828033646.777.893.33763443041480249.6340.8376400 Y400-469777434.56.1360200200148DF280-43×9 16828033646.777.893.34233873421480280.8383.4423450 Y400-469777434.56.1360200200159。
如D(DF、DY、MD)600-60×6D ---- 表示多级清水离心泵DF ---- 表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m³/h60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30×7150 ---- 表示泵吸入口直径为150mmD ---- 表示多级离心清水泵30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45? [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30? [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。
DF46-50×3型耐腐蚀卧式离心泵概述：DF46-50×3型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：150米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF46-50×3型耐腐蚀卧式离心泵产品结构说明DF46-50×3型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF46-50×3型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
DF550-50×9型多级耐腐蚀离心泵
DF550-50×9型多级耐腐蚀离心泵概述：
DF型泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。
输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。
DF550-50×9型多级耐腐蚀离心泵参数范围：
流量Q 550m3/s
扬程H 450 m
DF550-50×9型多级耐腐蚀离心泵结构型式：
DF550-50×9型泵为卧式安装。
除DF155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。
所有DF型泵的吐出方向垂直向上。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DF85-67型泵采用滑动轴承稀油润滑，
DF155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。
泵轴向力除DF3-40Ⅱ型泵采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。
DF550-50×9型多级耐腐蚀离心泵旋转方向：
泵的转向从原动机端看为顺时针旋转。
DF550-50×9型多级耐腐蚀离心泵主要零件材质：
泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。
DF550-50×9型多级耐腐蚀离心泵成套范围：
泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐
出锥管、闸阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
