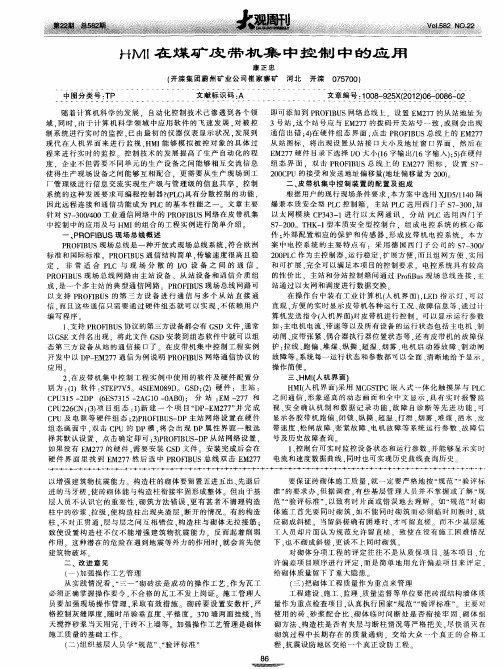

探讨HMI系统在输煤系统中的应用效果引言随着现代工业的发展，人机界面（HMI）系统在各个行业中得到了广泛的应用。
本文将重点探讨HMI系统在输煤系统中的应用效果。
HMI系统作为将人和机器连接起来的关键纽带，对提高生产效率和操作方便性起到了重要作用。
通过对HMI系统在输煤系统中的应用效果进行深入研究和探讨，可以为相关行业提供有效参考，优化和改进现有的输煤系统。
HMI系统在输煤系统中的应用实时监控HMI系统可以实时监控输煤系统中各个环节的运行情况。
通过传感器等设备，实时采集和监测输煤系统中的温度、压力、流量等关键参数，并通过HMI系统展示给操作员。
操作员可以通过图形化界面清晰地了解当前输煤系统的运行状态，及时掌握系统运行异常，并采取相应的措施进行调整和修复，从而保障输煤系统的安全稳定运行。
远程操作与控制HMI系统的远程操作与控制功能可以实现对输煤系统的远程监控和控制。
操作员可以通过HMI界面实现对输煤系统各个设备的启停、调节等操作，而无需直接接触具体设备。
此外，HMI系统还可以通过网络连接，实现跨地域的远程操作与控制。
例如，在输煤系统需要进行维护保养时，操作员无需亲自前往现场，可以通过远程HMI系统对系统进行监控和维护，极大地提高了操作的便捷性和效率。
数据记录与分析HMI系统可以对输煤系统的运行数据进行记录和分析。
通过对输煤系统的运行数据进行统计和分析，可以获取系统的运行趋势和性能指标。
同时，HMI系统还可以通过数据挖掘和分析算法，对输煤过程中的异常情况进行预警并生成报表。
这些数据和报表对于系统运行的优化和故障排除具有重要意义，可以帮助操作员更好地了解和把握系统的运行状态。
人机交互界面设计HMI系统在输煤系统中的应用还包括人机交互界面设计。
通过合理设计HMI界面，可以使操作员更加直观地理解和操作输煤系统。
例如，采用图形化显示方式，将设备状态、指示灯等信息一目了然地展示在界面上，简化了操作员对复杂系统的理解和操作。

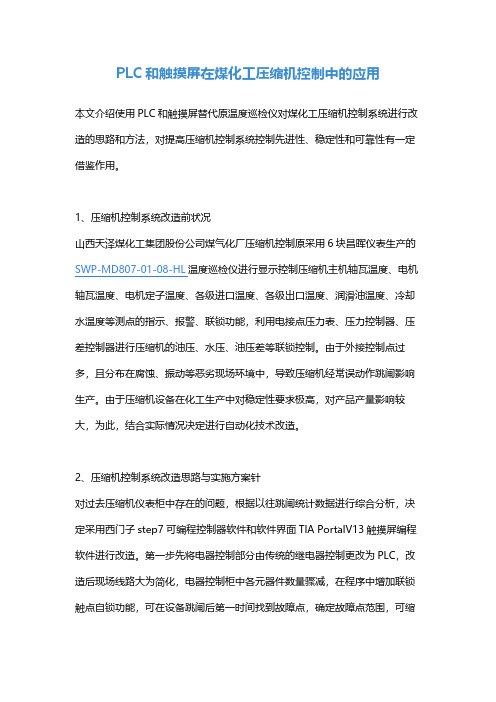

PLC和触摸屏在煤化工压缩机控制中的应用本文介绍使用PLC和触摸屏替代原温度巡检仪对煤化工压缩机控制系统进行改造的思路和方法，对提高压缩机控制系统控制先进性、稳定性和可靠性有一定借鉴作用。
1、压缩机控制系统改造前状况山西天泽煤化工集团股份公司煤气化厂压缩机控制原采用6块昌晖仪表生产的SWP-MD807-01-08-HL温度巡检仪进行显示控制压缩机主机轴瓦温度、电机轴瓦温度、电机定子温度、各级进口温度、各级出口温度、润滑油温度、冷却水温度等测点的指示、报警、联锁功能，利用电接点压力表、压力控制器、压差控制器进行压缩机的油压、水压、油压差等联锁控制。
由于外接控制点过多，且分布在腐蚀、振动等恶劣现场环境中，导致压缩机经常误动作跳闸影响生产。
由于压缩机设备在化工生产中对稳定性要求极高，对产品产量影响较大，为此，结合实际情况决定进行自动化技术改造。
2、压缩机控制系统改造思路与实施方案针对过去压缩机仪表柜中存在的问题，根据以往跳闸统计数据进行综合分析，决定采用西门子step7可编程控制器软件和软件界面TIA PortalV13触摸屏编程软件进行改造。
第一步先将电器控制部分由传统的继电器控制更改为PLC，改造后现场线路大为简化，电器控制柜中各元器件数量骤减，在程序中增加联锁触点自锁功能，可在设备跳闸后第一时间找到故障点，确定故障点范围，可缩一目了然，条理清晰。
触摸屏在软件中分别组态监视画面、报警画面、趋势画面、系统设置等多个画面，通过软按钮相互进行切换，操作人员可以更方便地操作、记录、查看压缩机运行相关数据。
3、压缩机控制改造后主要实现的功能①控制系统中控制元器件大为简化，电器控制柜只保留原来的2台油泵、风机、注油器、盘车、主机启停按钮，将原来的主机电流显示由指针式更换为YR-GFI-3K1M-5直流电流表，使主机电流显示更为准确直观，并能将电流以4-20mA方式送入PLC。
②主要运转设备状态指示直接以动画形式显示在触摸屏上，更为直观实用。
