INPHO全数字摄影测量系统

全数字摄影测量系统(VirtuoZo)数字化成图过程摘要：随着社会的进步，计算机技术和数字图像处理技术的发展，使人类社会已经进入了数字化信息时代。

摄影测量已由原先的模拟摄影测量和解析摄影测量，发展到今天的数字摄影测量。

全数字摄影测量系统（virtuozo）不仅在国内已成为各测绘部门从模拟摄影测量走向数字摄影测量更新换代的主要装备，而且也被世界诸多国家和地区所采用。

关键词： virtuozo、空中三角测量、数字地面高程模型dem中图分类号：g623.58 文献标识码：a 文章编号：随着信息技术和计算机技术的迅猛发展，数字摄影测量已取代传统的模拟摄影测量和解析摄影测量，使摄影测量进入数字化时代。

全数字摄影测量系统（virtuozo）全是利用数字影像或数字化影像完成摄影测量作业。

由计算机视觉（其核心是影像匹配与影像识别）代替人眼的立体量测与识别，不再需要传统的光机仪器。

从原始资料、中间成果到最后产品都是数字形式，克服了传统摄影测量只能生产单一线划图的缺点，可生产出多种数字产品，如数字高程模型、数字正射影像、数字线划图、景观图等，并提供各种工程设计所需的三维信息、各种信息系统数据库所需的空间信息。

国家测绘局对各省级测绘局向数字化规模生产的转轨实施资金、技术上的大力扶持政策，有力地推动数字摄影测量系统在各地方局的推广应用，数字摄影测量系统的应用使得传统摄影测量生产发生了深刻的变革。

一、数字摄影测量系统的组成数字摄影测量系统主要由两部分组成：一部分是影象获取装置与成果输出设备；另一部分（也是其核心部分）是一台计算机、数字摄影测量软件及其它外围设备。

virtuozo全数字摄影测量系统由以下几个部分组成：高精度影象扫描仪。

sgi o2工作站（virtuozo unix工作站版本）512mb内存，mips r5000，rev2.1的cpu，主机速度200mhz，2l”彩色立体显示器，高档微（virtuozo nt版本）512mb内存，cpu为pⅱ－mmx300，21”彩色立体显示器，24bit真彩色（分辨率为1280×1024），20gb硬盘。

关于INPHO1980年由Fritz Ackermann教授创立至今，INPHO作为世界一流的软件产品供应商，因其优秀的质量、高度的自动化和非常卓越的生产效率，已经获得了极好的声誉。

在世界范围内，INPHO是众多摄影测绘应用的首要供应者，比如自动DTM提取、GPS支持的空三或者自动空三。

从2000年转向摄影测绘的系统供应商后，INPHO不断地扩展其产品功能，并持续加强技术支持和服务能力。

2007年，INPHO成为Trimble公司摄影测绘方面的主打软件。

它可以全面系统的处理航测遥感、激光、雷达等数据。

其空三软件和正射处理软件占有欧洲的最大份额，早期的Intergraph SSK 软件采用的空三核心软件即由其提供，与海拉瓦系统齐名，是高端航测软件中的经典。

专家技术在过去的28年间获得的专家技术可以成功地将前沿技术付诸实践应用。

具备高经验的员工将专家在摄影测绘方面的理论知识通过软件工程技术很好地结合进入摄影测绘产品。

公司声誉全世界已经有超过1000家有不同需求的机构已经应用INPHO的产品和系统。

典型的用户是通过摄影测量法和激光雷达收集地理数据的服务公司，同时，所有用户机构都与提供地理空间信息相关。

用户收益通过进一步发展前沿技术而完善INPHO产品从而致力于保护用户投资。

同时，提供优质的技术支持和咨询服务工作。

此外，各地的用户可以通过遍布全球的合作伙伴获得当地的支持和培训。

INPHO摄影测量系统为数字摄影测量项目的所有任务，提供一整套完整的软件解决方案。

包括地理定标、生产数字地面模型DTM、正射影像生产，以及三维地物特征采集。

它的模块化组合，既可为您可提供完整的、紧密结合的全套系统，也可为您提供独立工作的单一模块，您可以很容易地把它加入到任何其他摄影测量系统的工作流程中。

Inpho 系统的主要优点是以其严谨的数学模型来保证顶级的准确度，以其平稳的工作流程和高度的自动化程度来保证高效的生产能力。

Inpho摄影测量系统支持各种数字影像，包括扫描框幅式航空相片，以及来自于数字航空相机和多种卫星传感器的各种影像。

一VirtuoZo NT 系统国内单机VirtuoZo NT 系统是适普软件有限公司与武汉大学遥感学院共同研制的全数字摄影测量系统，属世界同类产品的五大名牌之一。

此系统是基于WindowsNT的全数字摄影测量系统，利用数字影像或数字化影像完成摄影测量作业。

由计算机视觉（其核心是影像匹配与影像识别）代替人眼的立体量测与识别，不再需要传统的光机仪器。

从原始资料、中间成果及最后产品等都是以数字形式，克服了传统摄影测量只能生产单一线划图的缺点，可生产出多种数字产品，如数字高程模型、数字正射影像、数字线划图、景观图等，并提供各种工程设计所需的三维信息、各种信息系统数据库所需的空间信息。

VirtuoZo NT 不仅在国内已成为各测绘部门从模拟摄影测量走向数字摄影测量更新换代的主要装备，而且也被世界诸多国家和地区所采用。

（本段摘自《VirtuoZo七步教学手册》）VirtuoZo软件的诞生，张祖勋院士功不可没。

可以说，整个软件的设计与开发，张院士起到带头作用。

张院士回忆起了将VirtuoZo推向世界的过程。

他告诉大家，VirtuoZo的推广和应用，彻底简化了数字摄影测量的仪器设备，改变了摄影测量的“贵族”身份。

过去只有极少数院校能进行摄影测量教学，而有了VirtuoZo，目前已有约４０所院校能进行这项教学。

它还促使中国摄影测量生产方式完全改变，生产规模扩大，产值大幅度提高，促进了摄影测量的跨越式发展。

２００２年国际摄影测量与遥感学会原主席、东京大学教授村井俊治在日本《测量》杂志撰文《中国的ＩＴ行业登陆日本》称：“最先商品化的软件是张祖勋教授开发的利用数字影像匹配进行数字摄影测量的软件，名称叫VirtuoZo，这个软件就是一个数字摄影测量的优秀产品。

我想我们已经到了该向中国学习的时候了。

”谈及此，张院士的脸上洋溢着无限的骄傲与自豪——不是因为个人的成绩与荣誉，而是为中华民族的扬眉吐气。

VirtuoZo NT 基本软件有：〃解算定向参数〃自动空中三角测量〃核线影像重采样〃影像匹配〃生成数字高程模型〃制作数字正射影像〃生成等高线〃制作景观图、DEM 透视图〃等高线叠加正射影像〃基于数字影像的机助量测〃文字注记〃图廓整饰二JX—4A（DPW）国内单机武汉大学于20世纪70年代中期在仅有256K内存的NOVA计算机上开展了全数字化自动测图系统的研究。

专业的航测、遥感及GIS软硬件综合解决方案供应商北京中科博思信息技术有限公司是专业的集航测、遥感、GIS一体的IT服务公司，为用户提供3S应用开发、IT软硬件产品以及系统集成服务。

在数字城市、林业、民政、测绘、地矿、石油石化、水利、电力、环保、交通、铁道以及科研院所等各行业机构提供卓越的综合解决方案。

目前北京中科博思信息技术有限公司主要提供的具体产品服务包括：当前全球顶级的超低空高分Lidar系统Topeye、世界领先的机载激光雷达传感器ALS70、一流的倾斜摄影测量相机MIDAS、完善的机载激光雷达后处理系统Lidar Processing flowline、综合的倾斜影像后处理系统Oblique processing flowline、国际顶级的自动三维建模及贴纹理软件Brec、全数字摄影测量系统INPHO、专业空三及平差软件Bingo、高精度便捷立体测图工作站S-Mapping、航测及雷达后处理系统PHOTOMOD、三维&倾斜后处理软件IMPS、卫星影像分析系统EOMAP、地理空间信息资源共享服务应用系统EIC-GSP G3.0、图文影像大幅扫描仪COLORTRAC以及计算机硬件、数据库等。

1.TopEye MkIII全球顶级的低空、超低空LiDAR系统Blom Aerofilms公司是欧洲一家世界一流的航空摄影、数字成图及地理空间解决方案的供应商，尤其在机载激光雷达（LiDAR）领域10多年来一直处于领先地位。

2010年底，BLOM 公司正式授权北京中科博思信息技术有限公司为其产品及服务的中国区唯一代理商，提供LiDAR、倾斜摄影测量、三维建模等一体化完备的应用服务。

TopEye MkIII是Blom公司最新的基于直升机平台获取高分辨率地表/地形激光雷达点云的机载激光雷达系统，是第一个同时应用旋转和线性扫描模式进行双重扫描收集点云的LiDAR系统，每秒最高可获取63万个点。

同时TopEye MkIII整合了高分辨率的数码相机可同步获取影像数据。

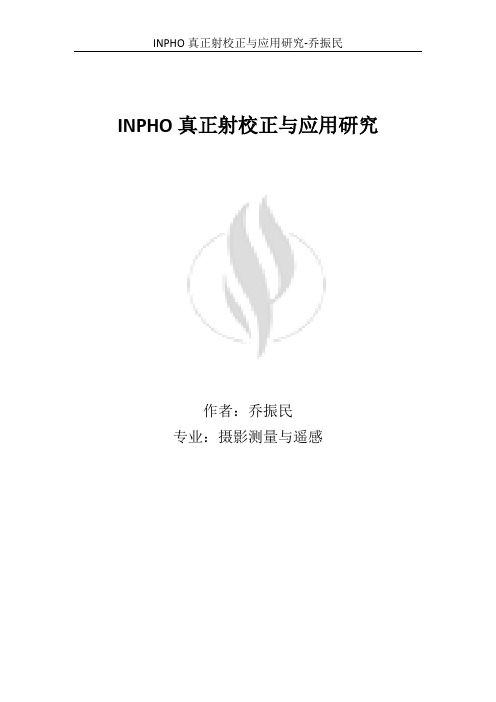

INPHO真正射校正与应用研究-乔振民INPHO真正射校正与应用研究作者：乔振民专业：摄影测量与遥感摘要正射影像（DOM）作为空间地理信息数据库中的重要内容，在地理国情普查，变化监测，导航，土地利用和市政规划建设中起着越来越重要的作用。

真正射影像（TDOM）在城区消除了建筑物因中心投影而引起的倒向问题，结果影像处处均为垂直投影，即影像中所有地物要素均处于绝对坐标位置。

本文介绍了INPHO 软件生产真正射影像的原理方法，并以实际测区航测数据进行了TDOM的生产和在三维景观图制作中的应用。

真正射影像生产的过称为基于空三成果在立体模式下采集建筑物轮廓，结合提取的DSM和采集建筑物进行插值获取数字建筑物模型（Digital Building Model-DBM），以DBM进行影像校正，将建筑物校正到其地基位置，原来遮挡地区用邻片填充的方式进行真正射生产。

结合某研究区实际航测数据通过空三加密，DSM提取，建筑物采集，DBM插值计算和真正射校正及拼接进行真正射影像生产制作，结合采集建筑物对真正射结果进行评价。

将真正射影像和DBM导入supermap进行三维场景制作。

综上方法与实践结果总结TDOM 的生产与三维应用可行性分析。

关键词：真正射校正，DOM，数字微分纠正，摄影测量，INPHO目录目录 (3)绪论 (4)结论 (14)参考文献 (15)绪论数字正射影像（DOM）是同时具有地图几何精度和影像特征的影像地图，是地球空间数据框架的一个基础数据层。

以往由于影像空间分辨率不高，在传统正射纠正过程中将建筑物视为地表的一部分，采用DEM校正由于透视成像和地形起伏导致的影像变形。

近年来，随着高分辨率遥感影像的出现，在城市中建筑物的影像使得传统正射影像应用面临许多问题，有人提出了生成真正射影像（True OrthoImage-TOI）的思想，在正射纠正过程中进一步考虑对建筑物的改正。

正射影像制作一般是通过在像片上选取一些地面控制点，并利用原来已经获取的该像片范围内的数字高程模型(DEM)数据，对影像同时进行倾斜改正和投影差改正，将影像重采样成正射影像。

INPHO生产真正射影像校正过程的探讨王晓军;李宏建;张宇;刘冲【摘要】正射影像（DOM）作为空间地理信息数据库中的重要内容，在地理国情普查、变化监测、导航、土地利用和市政规划建设中发挥了其重要的作用，但正射影像（DOM）非真正射影像（TDOM），它对有高差的建筑物来讲，并没有改正其建筑物投影问题，建筑物的倒向影响了很多地物被遮挡，无法全要素真正反应其真实地表情况，并且由于建筑物遮挡，无法采集建筑物地基，从而影响了影像采集地物的精度。

现介绍基于INPHO软件制作真正射影像的原理方法，并通过实际生产应用给出真正射影像（TDOM）制作的技术流程，并结合立体采集建筑物的特征数据对真正射结果进行评价。

【期刊名称】《测绘技术装备》【年(卷),期】2016(000)003【总页数】4页(P29-32)【关键词】真正射校正;DOM 数字微分;纠正;摄影测量;INPHO【作者】王晓军;李宏建;张宇;刘冲【作者单位】西安地标测绘有限公司陕西西安 710061;陕西省测绘地理信息局陕西西安 710054;西安地标测绘有限公司陕西西安 710061;西安地标测绘有限公司陕西西安 710061【正文语种】中文正射影像制作一般是通过在像片上选取一些地面控制点，并利用原来已经获取的该像片范围内的数字高程模型(DEM)数据，对影像同时进行倾斜改正和投影差改正，将影像重采样成正射影像。

将多个正射影像拼接镶嵌在一起，并进行色彩平衡处理后，按照一定范围内裁切出来的影像就是正射影像图。

正射影像同时具有地形图特性和影像特性，信息丰富，可作为GIS的数据源，从而丰富地理信息系统的表现形式。

所谓正射影像，指改正了因地形起伏和传感器误差而引起的像点位移的影像。

数字正射影像不仅精度高，信息丰富，直观真实，而且数据结构简单，生产周期短，能很好地满足社会各行业的需要。

在地势起伏较大的地方，使用正射校正来解决地势起伏较大引起的误差，做正射校正需要用DEM。

基于InPho摄影测量系统数字正射影像图的制作周思怡;周茂春【期刊名称】《江西科学》【年(卷),期】2015(000)006【摘要】随着计算机硬件、计算机软件及摄影测量技术持续发展，使得数字正射影像图的应用越来越广泛。

正射影像图在城市的整体规划以及土地利用规划等领域变得十分重要。

而且现在随着数字城市的不断发展，城市在进行航空摄影测量时，都要求制作出数字正射影像。

4D产品也将随之不断的发展。

由于数字正射影像图较矢量图形能更直观形象的表示地物地貌，其包含的信息量更大，更加丰富。

详细介绍了如何利用InPho摄影测量系统来获取数字正射影像图，并对正射影像图的应用作了介绍。

在制作过程中对成果的质量、精度和存在的问题及解决方案进行了分析。

%Along with comPuter hardware,comPuter software and PhotograPhic measurement technol-ogy sustainable develoPment,making digital orthoPhoto maP used more widely. OrthoPhotos become very imPortant in the field of overall Planning and land use Planning and the like. And now with the continuous develoPment of digital city,when the city during the aerial PhotograPhy,are required to Produce digital orthoPhotos. 4D Products will continue to follow develoPments. Because digital or-thoPhoto maP vector graPhics can be more intuitive than the rePresentation of the image surface fea-tures landforms,the amount of information it contains larger,more abundant.【总页数】4页(P847-850)【作者】周思怡;周茂春【作者单位】东华理工大学测绘工程学院，330013，南昌;江西省测绘应急保障服务中心，330209，南昌【正文语种】中文【中图分类】P231【相关文献】1.基于全数字摄影测量系统MapMatrix的DOM制作探讨 [J], 张丹;卢小平2.基于Inpho数字摄影测量系统下的航片内定向 [J], 龙代银3.基于Inpho测量系统下ADS40数据的正射影像制作方法 [J], 张彩仙4.基于INPHO系列软件的数字正射影像图的制作 [J], 戴小真5.基于多基线数字近景摄影测量制作建基面数字正射影像图的应用研究 [J], 李春林;杜正乔因版权原因，仅展示原文概要，查看原文内容请购买。

基于INPHO系列软件的数字正射影像图的制作本文通过分析数字航空影像资料，浅谈INPHO系统制作正射影像图的流程，及与其他正射影像制作方法相比所具有的优势，并且指出数字正射影像图的评价标准。

标签：INPHO 数字正射影像图影像图制作流程随着计算机技术的不断提高，航测技术从模拟测量到解析测量，最终发展到数字测量技术。

正射影像图是数字式测绘产品4D中的一种，因其具有高精度、丰富的信息量、直观性强、数据结构简便、生产周期短的特征，越来越广泛地应用于各行各业。

1 INPHO系统INPHO是国际知名的专业数字摄影测量系统，其中包括MATCH-AT--空三加密、Match-T DSM--自动而精确地提取DTM/DSM，OrthoMaster-- 影像正射纠正，Ortho Vista--自动高效的影像镶嵌匀色等模块。

与其他摄影测量系统比较，有很多独到之处，有效提高数字摄影、测量、制图的质量、速度，对数字影像纠正、拼接、数据处理也有良好的效果，对光学影像也有很好的支持，可以使用IMU 航拍的所有数据。

INPHO可以选择Windows平台或者Unix平台进行使用，相对应的软件包完全可以满足不同操作系统，系统可以通过不同类型的相机影像进行快速测量、匹配影像、影像处理等工作。

2数字正射影像图制作过程取得测量区域的航片资料后可以开始制作数字正射影像图，根据地面控制点与空中三角进行详细测量，得到航片方位资料与数字高程模型后，生成单片影像图，通过平衡色彩与色调，将多个单片影像图进行拼接，最后根据要求进行裁切。

2.1数据准备生产数字正射影像图之前，需要获取以下数据：测量区域航片，通过布设像控点来调整成图精度，在野外选取像控点时需要选择地理环境特别区，测量实际三维坐标，帮助空中三角进行平差解算，像片主距、像点坐标、框标坐标、航拍畸变参数也需要进行统计。

2.2正射影像制作过程使用自动空三时，需要引入相机文件，并且导入控制点数据、航片数据、导航数据等空三文件。

专业软件采购项目一、软件名称：影像处理软件二、参考品牌：INPHO三、参考型号：INPHO ApplicationsMaster系统核心、MATCH-AT空三加密、SCOP++ Kernel点云编辑和SCOP++ LIDAR点云编辑四、采购数量：1套五、参数要求：产品为原厂原装产品，以下带“#”参数项必须满足，否则视为不响应招标，我方有权拒绝。

1、ApplicationsMaster系统核心模块#1）、系统核心，提供用户界面和启动其他系统模块。

2）、可以把传感器参数、影像参数、DTMs、正射影像参数、大地基准面参数，以及投影参数等储存在一个通用文件中。

3）、支持将工程文件容易的输入、输出到其他系统中以备将来使用。

4）、支持把完整的项目，包括定向数据和正射像片变换到大量的大地基准面和地图投影中。

支持2000多种已定义的坐标系统。

用户还可定义自己的坐标系统。

5）、支持多种航空影像和卫星影像。

可从Applanix POS/AV/POSEO，IGI AEROControl 等系统中输入GPS相机位置和惯导数据。

6）、包含影像处理工具、影像定位工具、DTM 工具包。

2、MATCH-AT空三加密模块#1）、Inpho全数字摄影测量体系核心生产模块，基于先进独特的影像处理算法提供高精度、高性能、数字航空三角测量。

2）、支持各种胶片(RC10、RC20、RC30等)和数字框幅式传感器（UC系列、DMC、SWDC等）；严格支持GPS和IMU数据，包括视轴校准及平移、漂移修正。

3)、可以很容易地与任一第三方摄影测量系统结合。

输入/输出格式：DAT/EM SummitEvolution, BAE Socet set, Z/I project, Aviosoft Ori, ABC-PC, AP32, Phorex/Pex, PATB, Bluh, Bingo等。

4)、对点的选择, 点的变换和点的量测采用全自动的处理方式,采用自动化的整体测区平差，使用户的参预降到最小。
