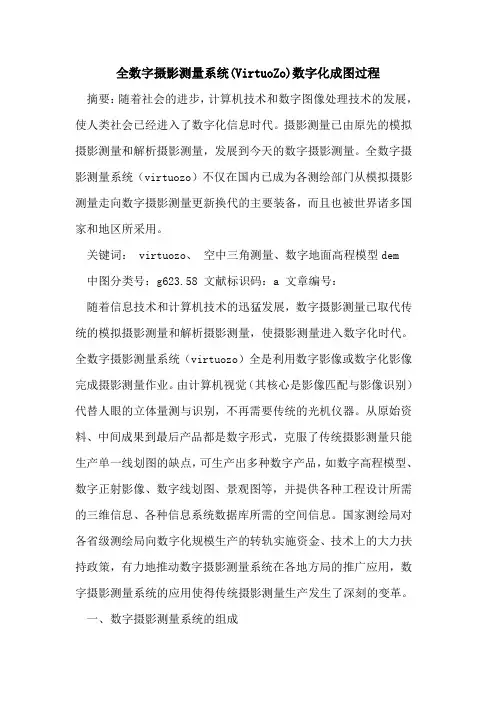

全数字摄影测量系统(VirtuoZo)数字化成图过程摘要：随着社会的进步，计算机技术和数字图像处理技术的发展，使人类社会已经进入了数字化信息时代。
摄影测量已由原先的模拟摄影测量和解析摄影测量，发展到今天的数字摄影测量。
全数字摄影测量系统（virtuozo）不仅在国内已成为各测绘部门从模拟摄影测量走向数字摄影测量更新换代的主要装备，而且也被世界诸多国家和地区所采用。
关键词： virtuozo、空中三角测量、数字地面高程模型dem中图分类号：g623.58 文献标识码：a 文章编号：随着信息技术和计算机技术的迅猛发展，数字摄影测量已取代传统的模拟摄影测量和解析摄影测量，使摄影测量进入数字化时代。
全数字摄影测量系统（virtuozo）全是利用数字影像或数字化影像完成摄影测量作业。
由计算机视觉（其核心是影像匹配与影像识别）代替人眼的立体量测与识别，不再需要传统的光机仪器。
从原始资料、中间成果到最后产品都是数字形式，克服了传统摄影测量只能生产单一线划图的缺点，可生产出多种数字产品，如数字高程模型、数字正射影像、数字线划图、景观图等，并提供各种工程设计所需的三维信息、各种信息系统数据库所需的空间信息。
国家测绘局对各省级测绘局向数字化规模生产的转轨实施资金、技术上的大力扶持政策，有力地推动数字摄影测量系统在各地方局的推广应用，数字摄影测量系统的应用使得传统摄影测量生产发生了深刻的变革。
一、数字摄影测量系统的组成数字摄影测量系统主要由两部分组成：一部分是影象获取装置与成果输出设备；另一部分（也是其核心部分）是一台计算机、数字摄影测量软件及其它外围设备。
virtuozo全数字摄影测量系统由以下几个部分组成：高精度影象扫描仪。
sgi o2工作站（virtuozo unix工作站版本）512mb内存，mips r5000，rev2.1的cpu，主机速度200mhz，2l”彩色立体显示器，高档微（virtuozo nt版本）512mb内存，cpu为pⅱ－mmx300，21”彩色立体显示器，24bit真彩色（分辨率为1280×1024），20gb硬盘。

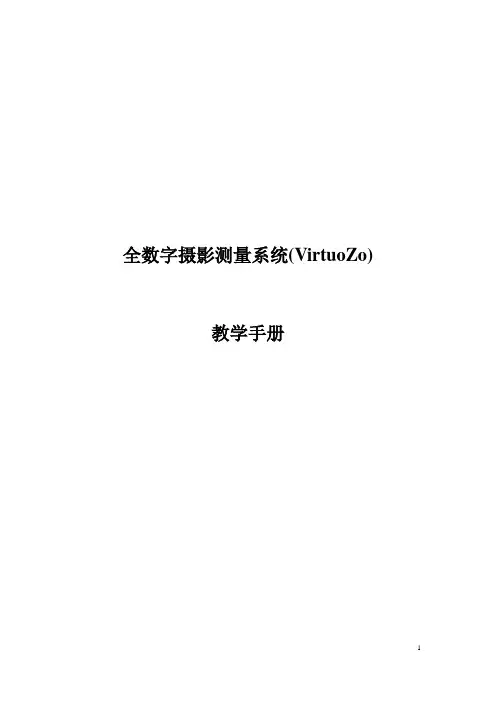

全数字摄影测量系统(VirtuoZo)教学手册目录前言 (3)一、数据准备 (4)二、建立测区与模型的参数设置 (6)三、航片的内定向、相对定向与绝对定向 (9)1．内定向作业流程： (10)2．相对定向作业流程： (13)3．绝对定向作业流程： (15)四、同名核线影像的采集与匹配 (17)1．生成核线影像 (18)2．影像匹配 (18)五、DEM、DOM与等高线等数字产品的生成 (21)前言全数字摄影测量系统（VirtuoZo）是武汉适普软件有限公司与武汉大学遥感学院共同研制的全数字摄影测量系统，属世界同类产品的五大名牌之一。
全数字摄影测量系统是利用数字影像或数字化影像完成摄影测量作业。
由计算机视觉（其核心是影像匹配与影像识别）代替人眼的立体量测与识别，不再需要传统的光机仪器。
从原始资料、中间成果到最后产品都是数字形式，克服了传统摄影测量只能生产单一线划图的缺点，可生产出多种数字产品，如数字高程模型、数字正射影像、数字线划图、景观图等，并提供各种工程设计所需的三维信息、各种信息系统数据库所需的空间信息。
全数字摄影测量系统（VirtuoZo）不仅在国内已成为各测绘部门从模拟摄影测量走向数字摄影测量更新换代的主要装备，而且也被世界诸多国家和地区所采用。
在对全数字摄影测量系统（VirtuoZo）的使用中，武汉适普软件有限公司摸索和总结出一套简单易学的基本作业流程，使初学者能够更快更好的掌握该系统。
该作业流程包括：数据准备、参数设置、定向、核线采集与匹配、DEM与DOM以及等高线生成、数字化测图、拼接与出图七个步骤。
一、数据准备数字摄影测量所需资料：相机参数：应该提供相机主点理论坐标X 0、Y 0，相机焦距f 0，框标距或框标点标 控制资料：外业控制点成果及相对应的控制点位图航片扫描数据：符合VirtuoZo 图像格式及成图要求扫描分辨率的扫描影像数据。
VirtuoZo 可接受多种图像格式：如TIFF 、BMP 、JPG 等。

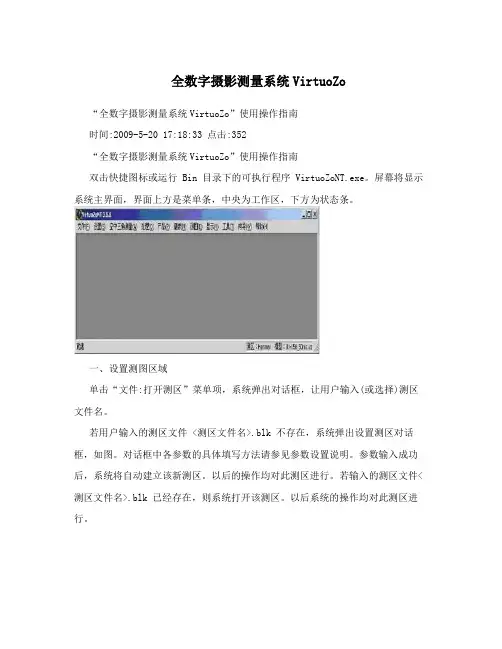

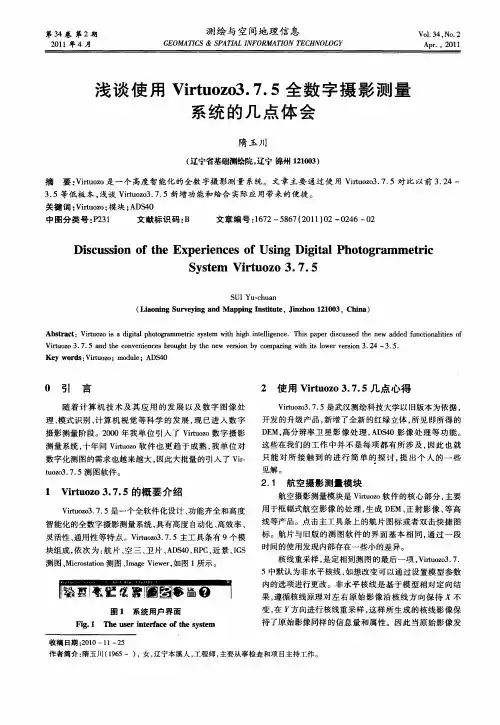

全数字摄影测量系统VirtuoZo “全数字摄影测量系统VirtuoZo”使用操作指南时间:2009-5-20 17:18:33 点击:352“全数字摄影测量系统VirtuoZo”使用操作指南双击快捷图标或运行 Bin 目录下的可执行程序 VirtuoZoNT.exe。
屏幕将显示系统主界面，界面上方是菜单条，中央为工作区，下方为状态条。
一、设置测图区域单击“文件:打开测区”菜单项，系统弹出对话框，让用户输入(或选择)测区文件名。
若用户输入的测区文件 <测区文件名>.blk 不存在，系统弹出设置测区对话框，如图。
对话框中各参数的具体填写方法请参见参数设置说明。
参数输入成功后，系统将自动建立该新测区。
以后的操作均对此测区进行。
若输入的测区文件<测区文件名>.blk 已经存在，则系统打开该测区。
以后系统的操作均对此测区进行。
按照教员提供的参数设置测区相关文件。
1、测区目录和文件包括:主目录:输入测区所在的目录。
此项在测区建立后变灰，用户不能再进行修改。
控制点文件:输入控制点文件名。
可直接输入控制点文件名，或单击文本框右侧的文件查找按钮，选择已建立的当前测区的控制点文件。
加密点文件:输入模型控制点文件名。
可直接输入模型控制点文件名，或单击文本框右侧的文件查找按钮，选择已建立的模型控制点文件。
模型控制点通常就是空中三角测量平差解算出来的加密点。
相机检校文件:输入相机检校文件名。
建议根据使用的相机类型命名，如RC10.cmr。
2、基本参数摄影比例:摄影比例尺分母。
航带数:测区的航带数目。
影像类型:原始的影像类型有六种。
它们依次是量测相机、非量测相机、卫星影像、IKONOS 影像、QuickBird 影像和可量测数码相机。
3、缺省测区参数设置包括:DEM 格网间隔:设置 DEM 格网间隔，间隔的单位与控制点单位相同。
等高线间距:设置等高线间距，其单位与控制点单位相同。
DEM 旋转:设置 DEM旋转或不旋转。

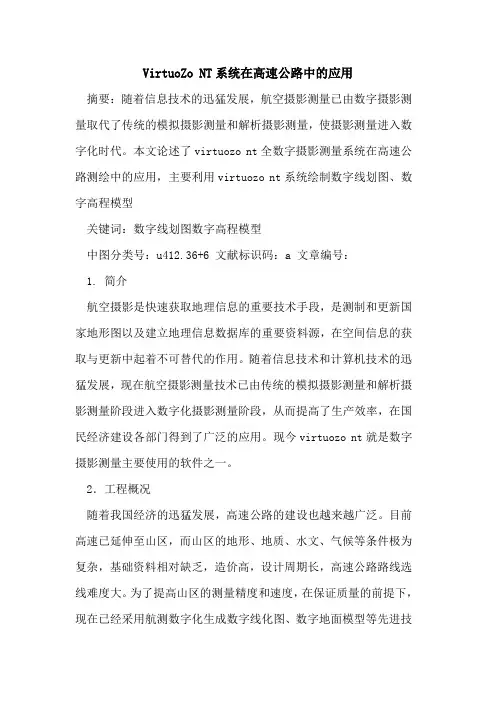

VirtuoZo NT系统在高速公路中的应用摘要：随着信息技术的迅猛发展，航空摄影测量已由数字摄影测量取代了传统的模拟摄影测量和解析摄影测量，使摄影测量进入数字化时代。
本文论述了virtuozo nt全数字摄影测量系统在高速公路测绘中的应用，主要利用virtuozo nt系统绘制数字线划图、数字高程模型关键词：数字线划图数字高程模型中图分类号：u412.36+6 文献标识码：a 文章编号：1. 简介航空摄影是快速获取地理信息的重要技术手段，是测制和更新国家地形图以及建立地理信息数据库的重要资料源，在空间信息的获取与更新中起着不可替代的作用。
随着信息技术和计算机技术的迅猛发展，现在航空摄影测量技术已由传统的模拟摄影测量和解析摄影测量阶段进入数字化摄影测量阶段，从而提高了生产效率，在国民经济建设各部门得到了广泛的应用。
现今virtuozo nt就是数字摄影测量主要使用的软件之一。
2．工程概况随着我国经济的迅猛发展，高速公路的建设也越来越广泛。
目前高速已延伸至山区，而山区的地形、地质、水文、气候等条件极为复杂，基础资料相对缺乏，造价高，设计周期长，高速公路路线选线难度大。
为了提高山区的测量精度和速度，在保证质量的前提下，现在已经采用航测数字化生成数字线化图、数字地面模型等先进技术加强对基础资料的勘测，从而对高速公路规划和建设的各方面取得了全面的提升。
3. 前期准备工作按任务要求准备测图所需的资料，下图为测图前的生产工序：4.数字线划图的制作virtuozont可以测绘各种比例尺的数字地形图，从1:10000、1:5000至1:500甚至更大比例尺的数字地形图。
本软件自带的数字测图模块，线划半自动提取功能，可大大提高作业员的作业效率。
通常根据高速公路的设计和测绘需要，确定好能满足其精度要求的比例尺，在确定了地形图的测绘范围后，我们对全测区进行了全野外像片控制和像片调绘。
然后利用已经建好的立体模型，使用virtuozont进行数字线划地形图测绘。

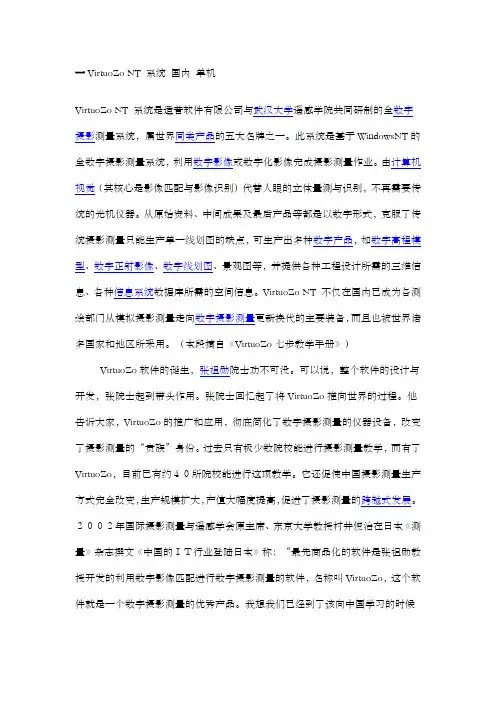

一VirtuoZo NT 系统国内单机VirtuoZo NT 系统是适普软件有限公司与武汉大学遥感学院共同研制的全数字摄影测量系统，属世界同类产品的五大名牌之一。
此系统是基于WindowsNT的全数字摄影测量系统，利用数字影像或数字化影像完成摄影测量作业。
由计算机视觉（其核心是影像匹配与影像识别）代替人眼的立体量测与识别，不再需要传统的光机仪器。
从原始资料、中间成果及最后产品等都是以数字形式，克服了传统摄影测量只能生产单一线划图的缺点，可生产出多种数字产品，如数字高程模型、数字正射影像、数字线划图、景观图等，并提供各种工程设计所需的三维信息、各种信息系统数据库所需的空间信息。
VirtuoZo NT 不仅在国内已成为各测绘部门从模拟摄影测量走向数字摄影测量更新换代的主要装备，而且也被世界诸多国家和地区所采用。
（本段摘自《VirtuoZo七步教学手册》）VirtuoZo软件的诞生，张祖勋院士功不可没。
可以说，整个软件的设计与开发，张院士起到带头作用。
张院士回忆起了将VirtuoZo推向世界的过程。
他告诉大家，VirtuoZo的推广和应用，彻底简化了数字摄影测量的仪器设备，改变了摄影测量的“贵族”身份。
过去只有极少数院校能进行摄影测量教学，而有了VirtuoZo，目前已有约４０所院校能进行这项教学。
它还促使中国摄影测量生产方式完全改变，生产规模扩大，产值大幅度提高，促进了摄影测量的跨越式发展。
２００２年国际摄影测量与遥感学会原主席、东京大学教授村井俊治在日本《测量》杂志撰文《中国的ＩＴ行业登陆日本》称：“最先商品化的软件是张祖勋教授开发的利用数字影像匹配进行数字摄影测量的软件，名称叫VirtuoZo，这个软件就是一个数字摄影测量的优秀产品。
我想我们已经到了该向中国学习的时候了。
”谈及此，张院士的脸上洋溢着无限的骄傲与自豪——不是因为个人的成绩与荣誉，而是为中华民族的扬眉吐气。

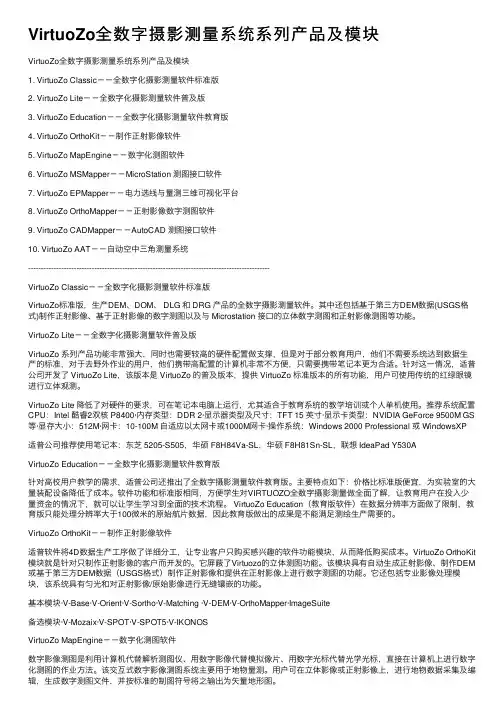

VirtuoZo NT 基本软件有：〃解算定向参数〃自动空中三角测量〃核线影像重采样〃影像匹配〃生成数字高程模型〃制作数字正射影像〃生成等高线〃制作景观图、DEM 透视图〃等高线叠加正射影像〃基于数字影像的机助量测〃文字注记〃图廓整饰二JX—4A（DPW）国内单机武汉大学于20世纪70年代中期在仅有256K内存的NOVA计算机上开展了全数字化自动测图系统的研究。

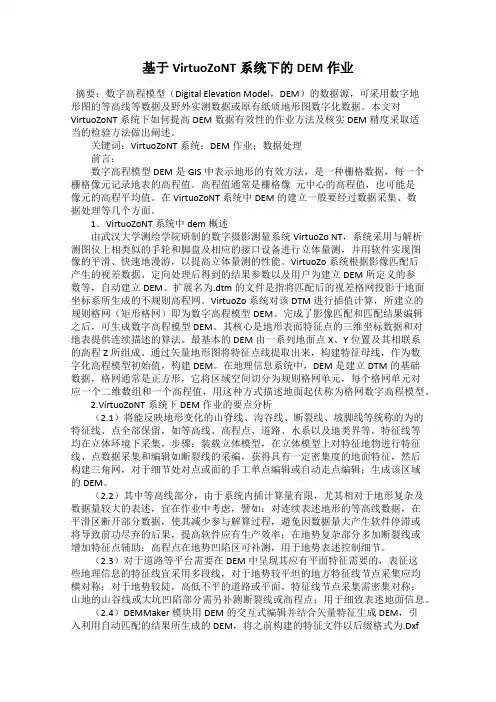

基于VirtuoZoNT系统下的DEM作业摘要：数字高程模型（Digital Elevation Model，DEM）的数据源，可采用数字地形图的等高线等数据及野外实测数据或原有纸质地形图数字化数据。
本文对VirtuoZoNT系统下如何提高DEM数据有效性的作业方法及核实DEM精度采取适当的检验方法做出阐述。
关键词：VirtuoZoNT系统；DEM作业；数据处理前言：数字高程模型DEM是GIS中表示地形的有效方法，是一种栅格数据，每一个栅格像元记录地表的高程值。
高程值通常是栅格像元中心的高程值，也可能是像元的高程平均值。
在VirtuoZoNT 系统中DEM的建立一般要经过数据采集、数据处理等几个方面。
1．VirtuoZoNT 系统中dem概述由武汉大学测绘学院研制的数字摄影测量系统VirtuoZo NT，系统采用与解析测图仪上相类似的手轮和脚盘及相应的接口设备进行立体量测，并用软件实现图像的平滑、快速地漫游，以提高立体量测的性能。
VirtuoZo系统根据影像匹配后产生的视差数据、定向处理后得到的结果参数以及用户为建立DEM所定义的参数等，自动建立DEM。
扩展名为.dtm的文件是指将匹配后的视差格网投影于地面坐标系所生成的不规则高程网。
VirtuoZo系统对该DTM进行插值计算，所建立的规则格网（矩形格网）即为数字高程模型DEM。
完成了影像匹配和匹配结果编辑之后，可生成数字高程模型 DEM。
其核心是地形表面特征点的三维坐标数据和对地表提供连续描述的算法。
最基本的DEM由一系列地面点X、Y位置及其相联系的高程Z所组成。
通过矢量地形图将特征点线提取出来，构建特征母线，作为数字化高程模型初始值，构建DEM。
在地理信息系统中，DEM是建立DTM的基础数据，格网通常是正方形，它将区域空间切分为规则格网单元，每个格网单元对应一个二维数组和一个高程值，用这种方式描述地面起伏称为格网数字高程模型。
2.VirtuoZoNT系统下DEM作业的要点分析（2.1）将能反映地形变化的山脊线、沟谷线、断裂线、坡脚线等统称的为的特征线、点全部保留，如等高线、高程点、道路、水系以及地类界等。

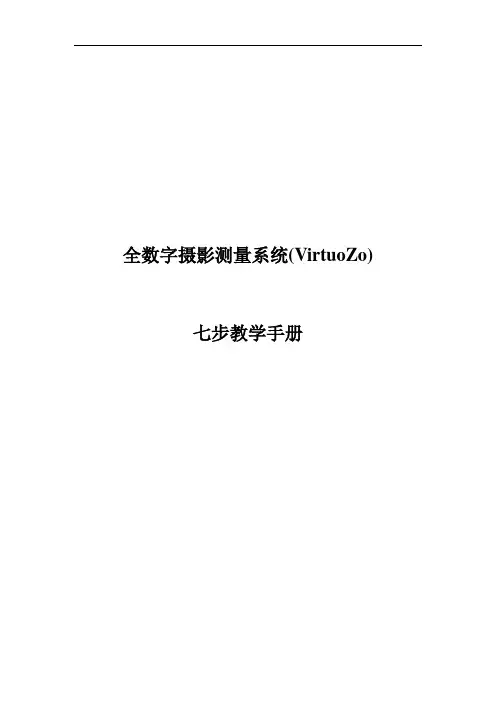

全数字摄影测量系统(VirtuoZo)七步教学手册目录前言 (3)一、数字摄影测量数据准备 (4)二、建立测区与模型的参数设置 (6)三、航片的内定向、相对定向与绝对定向 (9)1．内定向作业流程： (10)2．相对定向作业流程： (13)3．绝对定向作业流程： (15)四、同名核线影像的采集与匹配 (17)1．生成核线影像 (18)2．影像匹配 (18)五、DEM、DOM与等高线等数字产品的生成 (21)六、基于立体影像的数字化测图（IGS数字测图） (25)七、多个模型的拼接、成果图输出 (30)前言全数字摄影测量系统（VirtuoZo）是武汉适普软件有限公司与武汉大学遥感学院共同研制的全数字摄影测量系统，属世界同类产品的五大名牌之一。
全数字摄影测量系统是利用数字影像或数字化影像完成摄影测量作业。
由计算机视觉（其核心是影像匹配与影像识别）代替人眼的立体量测与识别，不再需要传统的光机仪器。
从原始资料、中间成果到最后产品都是数字形式，克服了传统摄影测量只能生产单一线划图的缺点，可生产出多种数字产品，如数字高程模型、数字正射影像、数字线划图、景观图等，并提供各种工程设计所需的三维信息、各种信息系统数据库所需的空间信息。
全数字摄影测量系统（VirtuoZo）不仅在国内已成为各测绘部门从模拟摄影测量走向数字摄影测量更新换代的主要装备，而且也被世界诸多国家和地区所采用。
在对全数字摄影测量系统（VirtuoZo）的使用中，武汉适普软件有限公司摸索和总结出一套简单易学的基本作业流程，使初学者能够更快更好的掌握该系统。
该作业流程包括：数据准备、参数设置、定向、核线采集与匹配、DEM与DOM以及等高线生成、数字化测图、拼接与出图七个步骤。
一、数据准备数字摄影测量所需资料：相机参数：应该提供相机主点理论坐标X 0、Y 0，相机焦距f 0，框标距或框标点标控制资料：外业控制点成果及相对应的控制点位图航片扫描数据：符合VirtuoZo 图像格式及成图要求扫描分辨率的扫描影像数据。
