桁架钢筋叠合板计算

1、基本数据施工阶段结构重要性系数0.9次梁间距l=3000mm使用阶段结构重要性系数1楼板厚度h=110mm永久荷载分项系数 1.2左支承梁上翼缘宽度200mm可变荷载分项系数 1.4右支承梁上翼缘宽度200mm混凝土上保护层厚度15mm模板在梁上的支承长度a=50mm混凝土下保护层厚度15mm 单榀桁架计算宽度b=188mm桁架高度80mm钢筋桁架节点间距200mm受拉区纵向钢筋的相对粘结特性系数10.8构件受力特征系数 2.1相对受压区高度0.5182、荷载施工阶段：模板自重+湿混凝土重量 2.75施工荷载1.5使用阶段：楼板 2.75面层1吊顶0.5楼面活荷载5准永久系数0.5一、设计数据二、使用阶段计算γ01=γ02=γG =γQ =b 1左=b 1右=l s =c ′=c ⬚=ℎt =V i =αcr =ξb =ΤkN m 2ΤkN m 2ΤkN m 2ΤkN m 2ΤkN m 2ΤkN m 2β1=ψq =1、荷载计算楼板净跨2800mm 楼板计算跨度2850mm除楼板自重外的永久荷载(1+0.5)*b=0.282使用荷载5*b=0.94除楼板自重外的永久荷载产生的弯矩0.286使用荷载产生的弯矩0.954楼板自重 2.75*b=0.517楼板自重产生的弯矩0.5251.2411.7662.3102、截面设计 施工阶段简支且使用阶段也简支时，桁架上弦钢筋只在施工阶段起作用，故使用阶段截面设计时，应按单筋截面计算下弦受拉钢筋。

l n =l −b 1左+b 2右2=l 0=l n +a =g 2=ΤkN m p 2=ΤkN mM 2Gk=g 2∙l 028=kN ∙mM 2Qk=p 2∙l 028=g 1=ΤkN mM 1Gk=g 1∙l 028=kN ∙m kN ∙m M 2k =M 2Gk +M 2Qk =kN ∙m M k =M 1Gk+M 2Gk +M 2Qk =kN ∙m M =γ02[γG (M 1Gk+M 2Gk )+γQ M 2Qk =kN ∙mf bx f A图 1如图1所示90mm混凝土受压区高度12.313mm受拉区钢筋截面面积76.519mm^2钢筋直径 6.980根据钢筋桁架模板表，初选上弦钢筋直径10mm 下弦钢筋直径10mm 腹杆钢筋直径4.5mm3、配筋率验算最大配筋率0.017最小配筋率取0.2%与中的较大值0.159最小配筋率=0.2%根据选用的模板确定90mm33.84mm^2289.520mm^2157.080mm^278.540mm^2f c bx =f y A sM =f c bx(ℎ0−x/2)ℎ0=ℎ−20=∴x =ℎ0−ℎ02−2M f c b=A s =f c bxf y=∵D 2=2A sπ=D 1=D 2=D 3=ρmax=ξb f c f y=45f t f y%45f tf y=∵∴ℎ0=ℎ−c −D 2/2=ρmin bℎ0=ρmax bℎ0=A s =π4D 22×2=A s ‘=满足要求！4、楼板下部钢筋应力控制验算施工阶段不设临时支撑时，裂缝宽度只与使用阶段增加的面层吊顶重量及使用荷载有关。

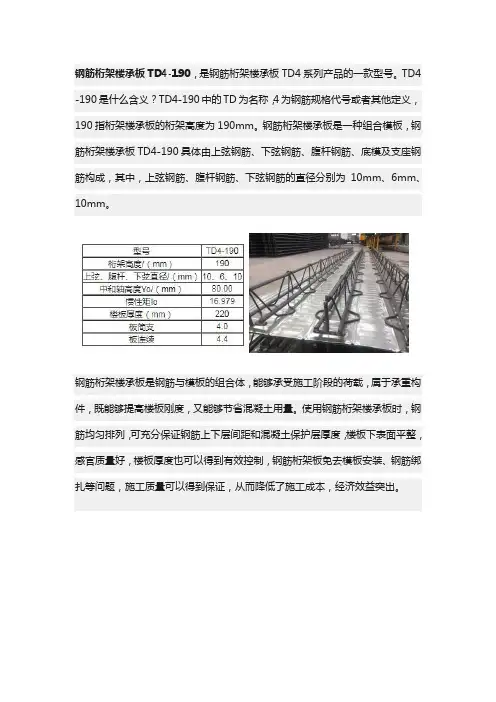

钢筋桁架楼承板TD4-190，是钢筋桁架楼承板TD4系列产品的一款型号。

TD4 -190是什么含义？TD4-190中的TD为名称，4为钢筋规格代号或者其他定义，190指桁架楼承板的桁架高度为190mm。

钢筋桁架楼承板是一种组合模板，钢筋桁架楼承板TD4-190具体由上弦钢筋、下弦钢筋、腹杆钢筋、底模及支座钢筋构成，其中，上弦钢筋、腹杆钢筋、下弦钢筋的直径分别为10mm、6mm、10mm。

钢筋桁架楼承板是钢筋与模板的组合体，能够承受施工阶段的荷载，属于承重构件，既能够提高楼板刚度，又能够节省混凝土用量。

使用钢筋桁架楼承板时，钢筋均匀排列，可充分保证钢筋上下层间距和混凝土保护层厚度，楼板下表面平整，感官质量好，楼板厚度也可以得到有效控制，钢筋桁架板免去模板安装、钢筋绑扎等问题，施工质量可以得到保证，从而降低了施工成本，经济效益突出。

钢筋桁架楼承板TD4-190一平米钢筋有多重？
根据重量公式计算得到一米钢筋理论重量=上弦钢筋重量+下弦钢筋重量+腹杆钢筋重量=1.851KG+3.702KG+4.798KG=10.351KG。

上面的结果是一米钢筋理论重量，将其换算成一平米钢筋理论重量：如果底板使用的是576型压型钢板，那么钢筋桁架楼承板TD4-190一平米钢筋理论重量= 10.351KG/0.576=17.970KG；如果底板使用的是600型压型钢板，那么钢筋桁架楼承板TD4-190一平米钢筋理论重量=10.351KG/0.6=17.251KG。

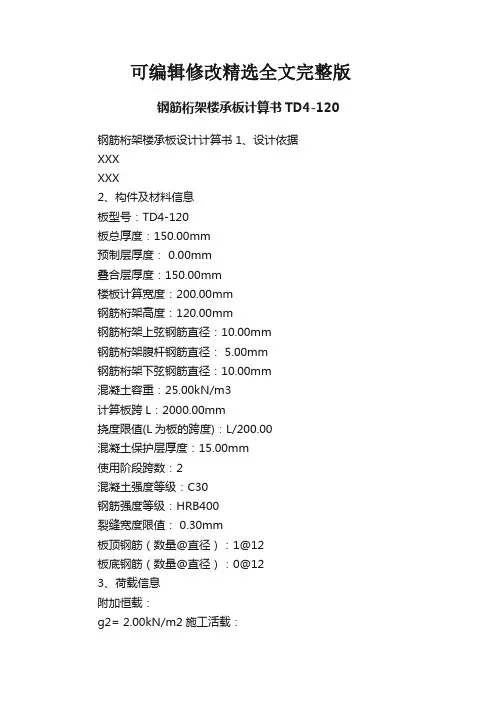

可编辑修改精选全文完整版钢筋桁架楼承板计算书TD4-120钢筋桁架楼承板设计计算书1、设计依据XXXXXX2、构件及材料信息板型号：TD4-120板总厚度：150.00mm预制层厚度： 0.00mm叠合层厚度：150.00mm楼板计算宽度：200.00mm钢筋桁架高度：120.00mm钢筋桁架上弦钢筋直径：10.00mm钢筋桁架腹杆钢筋直径： 5.00mm钢筋桁架下弦钢筋直径：10.00mm混凝土容重：25.00kN/m3计算板跨L：2000.00mm挠度限值(L为板的跨度)：L/200.00混凝土保护层厚度：15.00mm使用阶段跨数：2混凝土强度等级：C30钢筋强度等级：HRB400裂缝宽度限值： 0.30mm板顶钢筋（数量@直径）：1@12板底钢筋（数量@直径）：0@123、荷载信息附加恒载：g2= 2.00kN/m2施工活载：q con= 1.50kN/m2楼面活载：q use= 4.00kN/m2活荷载准永久组合值系数：φq= 0.50 4、施工阶段挠度验算上弦钢筋与混凝土的弹性模量的比值：αE1=E sE c=20000030000=6.667下弦钢筋与混凝土的弹性模量的比值：αE2=E sE c=20000030000=6.667上下弦钢筋形心距离：t0=??2c1?0.5D1?0.5D2=150.0?2×15.0?0.5×10.0?0.5×10.0 =110.0mm上弦钢筋形心距预制板板底的距离：x?=??c1?0.5D1=150.0?15.0?0.5×10.0=130.0mm上弦钢筋面积：A s′=0.25πD12=78.540mm2下弦钢筋面积：A s1=2×0.25πD22=157.080mm2板底钢筋面积：A s2=n b×0.25πD b2=0×0.25π× 12.02=0.000mm2板底钢筋总面积：A s=A s1+A s2=157.080+0.000=157.080mm2换算截面面积：A0=b?1+αE1A s′+(αE2?1)A sA0=200.0×0.0+6.667×78.540+(6.667?1)×157.080=1413.717mm2受拉纵向钢筋等效直径：d eq=2D22+n b D b21·(2D2+n b D b)=10.00mm短期荷载作用下，换算截面的形心距预制板底面的距离：y10=[0.5b?12+αE1x?+(αE2?1)As(c1+0.5D2)]/A0=60.741mm 短期荷载作用下，未开裂截面的换算惯性矩：I u=0.5b?13/12+b?1(0.5?1?y10)2+αE1A s′(x??y10)2+(αE2?1)A s1(c1+0.5D2?y10)2+(αE2?1)A s2(c1+0.5D b?y10)2I u=3.989×106mm4钢筋应力：σs′=E sξs′混凝土应力：σc′=E cξc′截面力的平衡：σs′A s′+0.5xbσc′=σs A s平截面假定：受压区混凝土最大应变：ξc′=xt+c1??1?0.5D1+xξs′受拉钢筋形心应变：ξs=1?c1?0.5d eq?xt+c1??1?0.5D1+xξs′中间计算参数：a=0.5bE c=3.000×106N/mmb1=E s A s′+E s A s=4.712×107Nc0=E s A s′(?t+c1??1?0.5D1)?E s A s(?1?c1?0.5D2)=2.670×109N·mm△=b12?4ac0=?2.982×1016mm2当通过上式得到中和轴距预制板中混凝土平板板顶的距离x小于0时，混凝土全部受拉，故截面力的平衡改为:σs′A s′=σs A s中和轴距预制板中混凝土平板板顶的距离:x=?c0b1=0.000mm开裂惯性矩：I c=bx3/3+αE1A s′(?t+c1??1?0.5D1+x)2+αE2A s(?1?c1?0.5d eq?x)2I c=9.268×106mm4短期荷载作用下的截面抗弯刚度：B s1=0.5E c(I u+I c)=1.989×1011N·mm2预制板自重：q2=γc?1b·10?6=0.00N/mm叠合板混凝土自重：q1=γc(1)b·10?6=0.75N/mm 施工阶段活荷载：q′=q con b·10?3=0.30N/mm施工阶段荷载：q=q1+q2+q′=1.05N/mm预制板跨度：L01=2000.00mm预制板跨中弯矩：M=qL0128=5.250×105N·mm预制板在短期荷载作用下的挠度：f=5ML01248B s1=1.100mm挠度限值：[f]=min(L01200.00,20)=10.000mm f<=[f]施工阶段挠度满足要求！5、施工阶段钢筋桁架验算预制板跨中弯矩设计值：M1=0.9[1.3(q1+q2)+1.5q′]L012 8=6.412×105N·mm上下弦钢筋轴力设计值：N s=M1t0=5.830×103N下弦钢筋拉应力：σs=N sA s=37.11N/mm2应力限值：[σ]=0.9f y =324.00N/mm 2σs <=[σ]下弦钢筋应力满足要求！受压上弦钢筋惯性矩：I D1=πD 1464=490.874mm 4 受压上弦钢筋回转半径：i =√I D1A s′=2.5mm 受压上弦钢筋长细比：λx =0.9×200i=72.0 受压上弦钢筋换算长细比：λn =λx √f ys=0.972 φ=12λn2[(0.986+0.152λn +λn 2)?√(0.986+0.152λn +λn 2)2?4λn 2]=0.710 σs1’=N sφA s′=104.474N/mm 2 σs1’<=[σ]上弦钢筋稳定应力满足要求！6、施工阶段裂缝验算施工阶段受拉区面积：A te1=0.5b?1=0.0mm 2施工阶段纵向受拉钢筋配筋率：ρte1=A sA te1=1.#IO 预制截面有效高度：01=??2c 1?0.5D 2=150.0?2×15.0?0.5×10.0=115.0mm施工阶段短期受拉钢筋应力：σslk =M0.87A s ?01=33.406N/mm 2施工阶段短期受拉钢筋应力限值：[σslk]=MA s?t0=30.384N/mm2当σslk>[σslk]时，σslk=[σslk]=30.384N/mm2裂缝间纵向受拉钢筋应变不均匀系数：φ1=1.1?0.65f tkρte1σslk=1.100当φ1>1.0时，φ1=1.0最外层纵向受拉钢筋至受拉区底边的距离：C s=15mm当C s<20.0mm时，C s=20.0mm构件受力特征系数：αcr=2mm施工阶段裂缝宽度：ω1=αcrφ1σslkE s(1.9C s+0.08d eqρte1)=0.011mm裂缝宽度限值：[ω]=0.300mmω1<=[ω]施工阶段钢筋桁架楼承板跨中裂缝宽度满足要求！7、施工阶段跨度验算施工阶段钢筋桁架楼承板跨度：L01=2000.000mm 施工阶段钢筋桁架楼承板最大适用跨度：[L]=3600.000mmL01<=[L]施工阶段钢筋桁架楼承板跨度满足要求！8、使用阶段挠度验算使用阶段荷载计算：叠合板总自重：q3=γc?b·10?3=0.75N/mm附加恒载：q4=g2b·10?3=0.40N/mm板上活荷载：q5=q use b·10?3=0.80N/mm准永久组合荷载：q6=q3+q4+φq q5=1.55N/mm基本组合荷载：q7=1.3(q3+q4)+1.5q5=2.70N/mm跨中弯矩系数：k m1=0.096支座弯矩系数：k m2=0.063挠度系数：k f=0.912剪力系数：k v=0.563准永久组合下的跨中弯矩：M q=k m1q6L012=5.952×105N·mm自重标准组合下的跨中弯矩：M1GK=k m1q3L012=2.880×105N·mm有效截面高度：0=??c1?0.5D2=150.0?15.0?0.5×10.0=130.0mm 纵向受拉钢筋配筋率：ρ=A sb?0=6.04×10?3纵向受压钢筋配筋率：ρ′=A s′b?0=3.02×10?3考虑荷载长期作用对挠度增大的影响系数：θ=2?0.4ρ′ρ=1.800受压翼缘截面面积与腹板有效截面面积的比值：γf′=0.0叠合板第二阶段的短期刚度：B s2=E s A s?020.7+0.61+4.5αE1ρ1+3.5γf′=6.025×1011N·mm2叠合板长期荷载作用下的刚度：B=M q(B s2B s1?1)M1GK+θM q=2.166×1011N·mm2叠合板长期荷载作用下的挠度：f0=k f(q3+q4+0.5q5)L014 100B=1.044mm挠度限值：[f]=min(L01200.00,20)=10.000mm f0<=[f]使用阶段挠度满足要求！9、使用阶段板跨中裂缝验算使用阶段受拉区面积：A te=0.5b?=1.5×104mm2使用阶段纵向受拉钢筋配筋率：ρte2=A ste=0.010叠合板纵向受拉钢筋应力增量：σs2q=0.5(1+1)M q0.87A s?0=16.751N/mm2裂缝间纵向受拉钢筋应变不均匀系数：φ2=1.1?0.65f tkρte1σslk+ρte2σs2q=1.100当φ2>1.0时，φ2=1.0最外层纵向受拉钢筋至受拉区底边的距离：C s=15mm当C s<20.0mm时，C s=20.0mm 构件受力特征系数：αcr=2.0使用阶段跨中裂缝宽度：ω2=αcrφ2(σslk+σs2q)s(1.9C s+0.08d eqte1)=0.018mm裂缝宽度限值：[ω]=0.300mmω2<=[ω]使用阶段钢筋桁架楼承板跨中裂缝宽度满足要求！10、使用阶段板底受拉钢筋应力验算板底纵向受拉钢筋总应力：σtotal=σslk+σs2q=30.384+16.751=47.135N/mm2受拉钢筋总应力限值：[σ]=324.000N/mm2σtotal<=[σ]使用阶段钢筋桁架楼承板板底受拉钢筋应力满足要求！11、使用阶段叠合面受剪强度验算叠合面抗剪：V1=k v q7L01=0.563×2.70×2000.00=3.035×103N 叠合面剪应力：σv=V1b?0=0.117N/mm2叠合面剪应力限值：[σv]=0.4N/mm2σv<=[σv]使用阶段钢筋桁架楼承板叠合面剪应力满足要求！12、使用阶段板顶钢筋面积验算连续板负筋计算：支座最大负弯矩（设为B支座）M B=k m2q7L012=6.791×105N·mm截面有效高度：0′=??c1?0.5D1=130.0mm根据《混凝土结构设计规范》GB50010-2010第6.2.6条得：α1=1.00混凝土受压区高度：x0=?0′?√?0′2?2M Bα1f c b=1.840mmB支座配筋面积：[A B]=0.25πn t D t2=0.25×π×1×12.02=113.097mm2 B支座计算所需配筋面积：A B=α1f c bx0f y=14.615mm2 A B<=[A B]使用阶段钢筋桁架楼承板板顶钢筋面积满足要求！13、使用阶段板顶裂缝验算使用阶段支座处受拉区面积：A teB=0.5b?=1.5×104mm2使用阶段支座处纵向受拉钢筋配筋率：ρteB=A BA teB=0.008当ρteB<0.01时，ρteB=0.01面层吊顶等重量及使用荷载作用下产生的B支座的最大弯矩：M2KB=k m2(q4+q5)L012=3.024×105N·mm2面层吊顶等重量及使用荷载作用下产生的B支座的应力：σsk=M2KB0.87A s?0′=23.641N/mm2裂缝间纵向受拉钢筋应变不均匀系数：φB=1.1?0.65f tkteB sk=?4.426当φB<0.2时，φB=0.2最外层纵向受拉钢筋至受拉区底边的距离：C s=15mm当C s<20.0mm时，C s=20.0mm支座处受拉纵筋等效直径：d eqB=D t1=12.00mm构件受力特征系数：αcr=1.9使用阶段跨中裂缝宽度：ωB=αcrφB σskE s(1.9C s+0.08d eqBρteB)=0.006mm裂缝宽度限值：[ω]=0.300mmωB<=[ω]使用阶段钢筋桁架楼承板支座裂缝宽度满足要求！14、使用阶段受弯承载力验算正截面受弯承载力验算：αs=c1+0.5D2=15.0+0.5×10.0=20.0mmαs′=c1+0.5D1=15.0+0.5×10.0=20.0mm03=??αs=130.0mmx3=f y A s?f y′A s′bα1f c=9.886mmx max=ξb?03=0.518×130.0=67.340mmx min=2αs′=40.000mm当x3<=x max时x4=x3=9.886mmx3<="" p="">受压区高度太小不满足要求！受弯承载力：M2=k m1q7L012=1.035×106N·mm2M3=α1f c bx4(?03?0.5x4)+f y′A s′(?03?αs′)=6.646×106N·mm2M4=f y A s(??αs?αs′)=6.220×106N·mm2当x3<2αs′时M5=M4=6.220×106N·mm2M2<=M5使用阶段钢筋桁架楼承板受弯承载力满足要求！15、使用阶段受剪承载力验算受剪承载力：V2=0.7β?f t b?0=0.7×1.0×1.43×200.0×130.0=2.603×104N 最大剪力：V1=3.035×103NV1<=V2使用阶段钢筋桁架楼承板受剪承载力满足要求！16、结论施工阶段钢筋桁架楼承板挠度满足要求！施工阶段钢筋桁架楼承板桁架下弦钢筋拉应力满足要求！施工阶段钢筋桁架楼承板桁架上弦钢筋稳定应力满足要求！施工阶段钢筋桁架楼承板裂缝宽度满足要求！施工阶段钢筋桁架楼承板跨度满足要求！使用阶段钢筋桁架楼承板挠度满足要求！使用阶段钢筋桁架楼承板板底裂缝宽度满足要求！使用阶段钢筋桁架楼承板纵向受拉钢筋应力满足要求！使用阶段钢筋桁架楼承板叠合面剪应力满足要求！使用阶段钢筋桁架楼承板支座处配筋面积满足要求！使用阶段钢筋桁架楼承板支座处裂缝验算满足要求！使用阶段钢筋桁架楼承板抗弯承载力满足要求！使用阶段钢筋桁架楼承板抗剪承载力满足要求！。

钢筋桁架叠合板计算书（连续梁）1、基本数据施⼯阶段结构重要性系数0.9次梁间距l=3000mm 使⽤阶段结构重要性系数1楼板厚度h=110mm 永久荷载分项系数 1.2左⽀承梁上翼缘宽度200mm 可变荷载分项系数 1.4右⽀承梁上翼缘宽度200mm 混凝⼟上保护层厚度15mm 模板在梁上的⽀承长度a=50mm 混凝⼟下保护层厚度15mm 单榀桁架计算宽度b=188mm 桁架⾼度80mm 钢筋桁架节点间距200mm受拉区纵向钢筋的相对粘结特性系数10.8构件受⼒特征系数 1.9相对受压区⾼度0.5182、荷载施⼯阶段：模板⾃重+湿混凝⼟重量2.75施⼯荷载 1.5使⽤阶段：楼板2.75⾯层1吊顶0.5楼⾯活荷载5准永久系数0.51、荷载计算楼板净跨2800mm 楼板计算跨度3000mm除楼板⾃重外的永久荷载(1+0.5)*b=0.282使⽤荷载5*b=0.94（跨中）除楼板⾃重外的永久荷载产⽣的弯矩0.203使⽤荷载产⽣的弯矩0.854楼板⾃重 2.75*b=0.517楼板⾃重产⽣的弯矩0.3721.0581.4301.887（⽀座）除楼板⾃重外的永久荷载产⽣的⽀座负弯矩-0.317⼀、设计数据⼆、使⽤阶段计算γ_01= γ_02= γ_G = γ_Q = b _1左= b _1右= l _s =c ^′= c ^ = ?_t = V _i = α_cr = ξ_b = kN ⁄m ^2 kN ⁄m ^2 kN ⁄m ^2 kN ⁄m ^2 kN ⁄m ^2kN ⁄m ^2 l _n =l ?(b _1左+b _2右)/2=l _0=l _n +b _1=g _2= kN ⁄m p _2= kN ⁄m M _2Gk =0.08g _2?lkN ?m M _2Qk =0.101p _2?lg _1=kN ⁄m M _1Gk =0.08g _1?lkN ?m kN ?m M _2k =M _2Gk 〖+M 〗_2Qk kN ?m M _k =M _1Gk +M _2Gk 〖+M 〗kN ?mM =〖γ_02 [γ_G (M 〗_1Gk +M _2Gk )〖+γ_Q M 〗kN ?mβ_1= ψ_q =M _(2Gk ?)=?0.125g _2?l kN ?m使⽤荷载产⽣的⽀座负弯矩-1.058楼板⾃重产⽣的⽀座负弯矩-0.582-1.375-1.956-2.5592、截⾯设计钢筋桁架选型：根据使⽤阶段楼板底部配筋量确定桁架下弦钢筋直径，据此初步选定钢筋桁架型号，然后在施⼯阶段验算所选型号钢筋桁架的上弦钢筋直径是否满⾜要求。

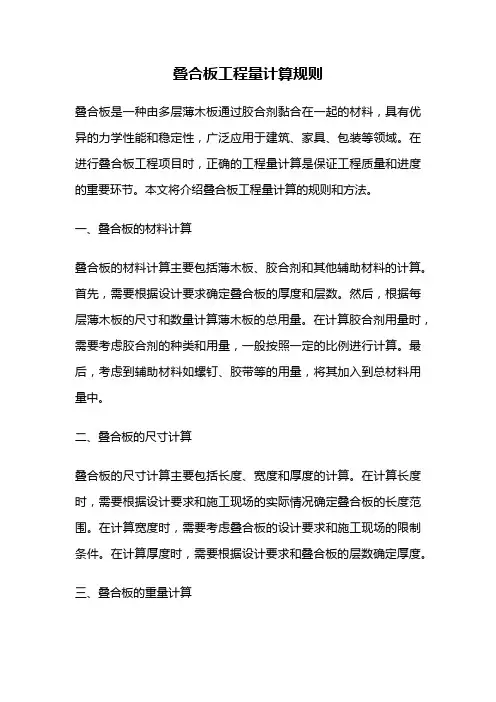

叠合板工程量计算规则叠合板是一种由多层薄木板通过胶合剂黏合在一起的材料，具有优异的力学性能和稳定性，广泛应用于建筑、家具、包装等领域。

在进行叠合板工程项目时，正确的工程量计算是保证工程质量和进度的重要环节。

本文将介绍叠合板工程量计算的规则和方法。

一、叠合板的材料计算叠合板的材料计算主要包括薄木板、胶合剂和其他辅助材料的计算。

首先，需要根据设计要求确定叠合板的厚度和层数。

然后，根据每层薄木板的尺寸和数量计算薄木板的总用量。

在计算胶合剂用量时，需要考虑胶合剂的种类和用量，一般按照一定的比例进行计算。

最后，考虑到辅助材料如螺钉、胶带等的用量，将其加入到总材料用量中。

二、叠合板的尺寸计算叠合板的尺寸计算主要包括长度、宽度和厚度的计算。

在计算长度时，需要根据设计要求和施工现场的实际情况确定叠合板的长度范围。

在计算宽度时，需要考虑叠合板的设计要求和施工现场的限制条件。

在计算厚度时，需要根据设计要求和叠合板的层数确定厚度。

三、叠合板的重量计算叠合板的重量计算主要包括材料重量和工程结构的重量。

材料重量可以通过将叠合板的材料用量与每种材料的密度相乘得到。

工程结构的重量可以通过将叠合板的尺寸和材料重量考虑在内，再乘以单位面积的重量系数得到。

在计算叠合板的重量时，需要考虑叠合板的层数、厚度、材料种类和密度等因素。

四、叠合板的面积计算叠合板的面积计算主要包括工程结构的面积和材料的面积。

工程结构的面积可以通过将叠合板的长度和宽度相乘得到。

材料的面积可以通过将叠合板的面积乘以叠合板的层数得到。

在计算叠合板的面积时，需要考虑叠合板的长度、宽度和层数等因素。

五、叠合板的工程量计算叠合板的工程量计算可以通过将叠合板的材料用量、尺寸、重量和面积等参数进行综合计算得到。

在计算叠合板的工程量时，需要考虑叠合板的种类、规格和施工要求等因素。

同时，还需要根据实际情况进行相应的修正和调整。

六、叠合板的施工工艺计算叠合板的施工工艺计算主要包括胶合剂的用量和施工工艺的计算。

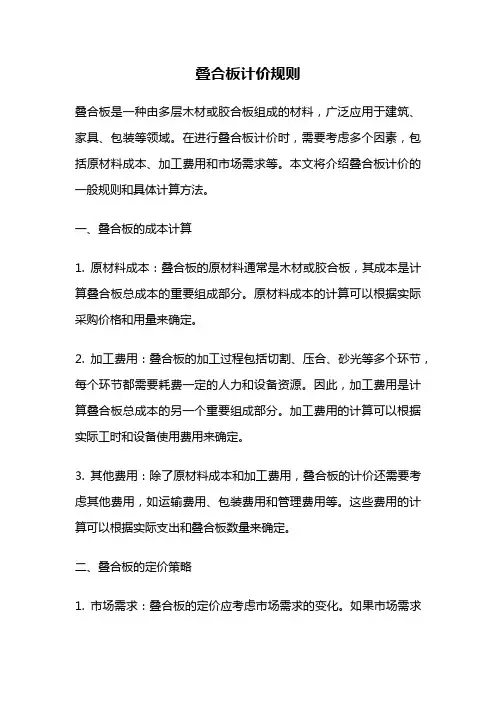

叠合板计价规则叠合板是一种由多层木材或胶合板组成的材料，广泛应用于建筑、家具、包装等领域。
