建筑抗浮锚杆施工要点1.设计和检验：首先，根据建筑物的结构特点、地理条件和设计要求，确定浮动力的大小和类型，然后进行抗浮锚杆的设计。
设计要满足抗浮的要求，并考虑到地震、风荷载和水平荷载等因素的作用。
设计需要进行强度计算和荷载计算，确保抗浮锚杆能够承受外力的作用。
完成设计后，还需要进行验算和模型试验，以确保设计的合理性和可靠性。
2.施工前准备：施工前需要对施工区域进行勘察和安全评估，了解地质条件和地下水位等情况。
根据实际情况确定施工方案和施工工艺，并编制详细的施工组织设计和安全操作规程。
同时，准备所需的设备和材料，组织人员进行技术培训和操作规范的交底。
3.施工材料选择：抗浮锚杆的施工材料主要包括钢筋、锚具、防腐材料和混凝土等。
钢筋的选择应符合设计要求，并进行表面防腐处理。
锚具的选择要考虑到锚杆的受力性能和抗腐蚀性能。
防腐材料主要用于保护锚杆的钢筋和锚具，防止腐蚀。
混凝土要选择强度高、流动性好的材料，并进行充分的试验和质量检测。
4.施工工艺：抗浮锚杆施工主要分为钻孔、灌浆和浇筑混凝土三个步骤。
-钻孔：根据设计要求，选择适当的钻孔机械进行钻孔，并确保钻孔的质量和准确度。
钻孔深度要根据设计要求确定，并注意阻挡层和地下水位等情况的影响。
钻孔完毕后，要进行清洗和检测，确保钻孔质量达到要求。
-灌浆：灌浆是为了填充钻孔空隙，增加抗浮锚杆的承载力和稳定性。
根据设计要求，选择适当的灌浆材料和灌浆方法。
灌浆应从孔底向上逐层进行，严密填充每一层，确保灌浆无空隙。
灌浆后，要进行振实和固化处理，保证灌浆材料的性能和密实性。
-浇筑混凝土：在灌浆固化后，进行混凝土的浇筑工作。
根据设计要求，选择合适的混凝土配合比和浇筑工艺。
浇筑过程中，要注意混凝土的均匀性和致密性，确保质量达到要求。
混凝土浇筑后，还需要进行养护和强度检测，确保混凝土的强度和稳定性。
5.安全管理：在施工过程中，要严格遵守安全管理规定，配备必要的安全设施和安全员。
施工人员必须接受合格的技术培训，掌握相关操作规程和应急措施。
抗浮锚杆专项施工方案
目录
1. 概述
1.1 目的
1.2 范围
1.3 相关标准
2. 施工前准备
2.1 调查研究
2.2 设计方案
2.3 材料准备
3. 施工步骤
3.1 锚杆安装
3.2 浮力调整
3.3 固定固定
4. 施工注意事项
4.1 安全第一
4.2 保护环境
4.3 精细施工
5. 施工验收
5.1 质量检验
5.2 安全评估
6. 施工后维护
6.1 定期检查
6.2 维修保养
概述
抗浮锚杆专项施工方案是为了确保在水下施工时锚杆能够牢固地固定，防止浮动和移动。
通过该方案的实施，可以有效地保证工程的安全和稳定进行。
施工前准备
在进行抗浮锚杆的施工前，需要进行充分的调查研究，了解施工环境和地质情况；制定详细的设计方案，包括锚杆的数量、材质和布置方式；准备好所需的材料和工具，确保施工的顺利进行。
施工步骤
首先是锚杆的安装，需要根据设计方案将锚杆固定在适当的位置；然后进行浮力调整，确保锚杆的浮力符合要求；最后进行固定固定，将锚杆与地面或其他构件牢固连接，确保整体的稳定性。
施工注意事项
在施工过程中，应始终将安全放在首位，严格遵守相关规定和标准；保护环境，避免对周围生态环境造成不良影响；采取精细施工措施，确保施工质量和效果。
施工验收
施工完成后，需要进行质量检验，确保锚杆的安装符合要求；同时进行安全评估，排除潜在安全隐患，保证工程的安全运行。
施工后维护
对于已经安装完成的抗浮锚杆，需要定期进行检查，及时发现并处理问题；进行维护保养工作，延长锚杆的使用寿命，保证工程的持续稳定运行。
抗浮锚杆全流程施工易出现的问题及整改措施当建筑物地下室的自重及覆土不能抵消地下水产生的浮力时, 通过设置垂直抗浮锚杆, 可以消除地下水浮力产生的不利影响, 保证地下室的稳定和安全。
一、抗浮锚杆受力特性抗浮锚杆受拉构件，一端锚固在建筑物底板，另一端锚固在地基的持力层中，受力过程首先是通过锚固体钢筋与注浆体之间的作用将上拔力传至注浆体上；而后通过注浆体与周边土层之间的摩擦力将注浆体所受到的力传至周围稳定土体中去，从而形成具有一定抗拔能力的抗浮锚杆，起到抗浮锚杆的抗浮作用。
采用抗浮锚杆除了平衡地下水浮力作用外，还可起到加固地基的作用，从而减小地基变形及不均匀沉降。
二、抗浮锚杆杆体抗浮锚杆：杆体架立筋注浆管三、抗浮锚杆施工工艺四、抗浮锚杆施工质量问题1、锚杆制作易出现问题①锚杆下料平直段长度不够。
②起弯点位置、弯起角度与设计图纸不符。
监理员工资监理员工资制作不合格的锚杆严禁投入使用。
整改措施：要求锚杆加工下料时，依照设计要求严格控制下料长度，各型号锚杆平直长度不得低于设计长度。
2、抗浮锚杆焊接质量不满足要求锚杆架立筋焊接质量差，锚杆吊运到现场后，易出现架立筋脱落、偏位现象质量整改措施:锚杆架立筋需焊接饱满，吊运时注意成品保护。
如锚杆吊运到现场出现架立筋偏位、脱落现象，需在现场进行二次焊接，补焊到位。
现场样板：在锚杆上焊接架立筋样板，严格按样板施工。
3、抗浮锚杆成孔清渣不及时和整改情况钻渣清理不及时钻渣及时清运质量整改措施：锚孔成孔结束后，锚孔周边成孔产生的碎石等垃圾立即清理到位，至少保证锚孔周边50cm范围之内无垃圾锚孔成孔后如未立即进行下锚注浆施工导致淤泥污水流入的下锚施工前需进行二次清孔。
4、注浆管长度过短注浆管长度过短，严重影响注浆质量5、锚杆下锚定位不正（1）原因分析：个别锚杆下锚定位不正或注浆过程中锚杆偏位未及时采取纠正措施，导致注浆结束后锚杆偏位严重锚杆注浆完成后偏位严重（2）整改措施：锚杆下锚时需保证锚杆居中，在注浆过程中如果锚杆发生偏移需及时扶正，待注浆结束后检查锚杆是否居中，如有偏位扶正并固定。

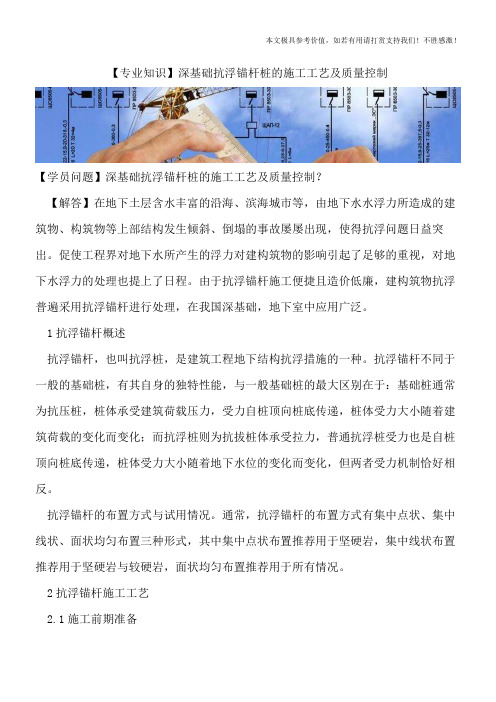

【专业知识】深基础抗浮锚杆桩的施工工艺及质量控制【学员问题】深基础抗浮锚杆桩的施工工艺及质量控制？【解答】在地下土层含水丰富的沿海、滨海城市等，由地下水水浮力所造成的建筑物、构筑物等上部结构发生倾斜、倒塌的事故屡屡出现，使得抗浮问题日益突出。
促使工程界对地下水所产生的浮力对建构筑物的影响引起了足够的重视，对地下水浮力的处理也提上了日程。
由于抗浮锚杆施工便捷且造价低廉，建构筑物抗浮普遍采用抗浮锚杆进行处理，在我国深基础，地下室中应用广泛。
1抗浮锚杆概述抗浮锚杆，也叫抗浮桩，是建筑工程地下结构抗浮措施的一种。
抗浮锚杆不同于一般的基础桩，有其自身的独特性能，与一般基础桩的最大区别在于：基础桩通常为抗压桩，桩体承受建筑荷载压力，受力自桩顶向桩底传递，桩体受力大小随着建筑荷载的变化而变化；而抗浮桩则为抗拔桩体承受拉力，普通抗浮桩受力也是自桩顶向桩底传递，桩体受力大小随着地下水位的变化而变化，但两者受力机制恰好相反。
抗浮锚杆的布置方式与试用情况。
通常，抗浮锚杆的布置方式有集中点状、集中线状、面状均匀布置三种形式，其中集中点状布置推荐用于坚硬岩，集中线状布置推荐用于坚硬岩与较硬岩，面状均匀布置推荐用于所有情况。
2抗浮锚杆施工工艺2.1施工前期准备整平场地：测量放样基础需做抗浮处理的范围，在原地面用挖掘机和推土机等机械进行场地平整，清除地表种植土、垃圾土，平整施工场地。
2.2施工工艺流程图2.3锚杆孔位测量平整场地后，对锚杆桩中心位置进行准确放样，将所要钻孔的桩位用红油漆画圆涂匀，使钻孔时标志醒目，又不易损毁。
2.4钻机就位抗浮锚杆桩施工的第一道工序就是将钻机安置在测设的桩位上，使钻头（潜孔锤）对准桩位。
2.5钻孔为了确保从开钻起到灌浆完成全过程保持成孔形状，不发生塌孔事故，应根据地质条件、设计要求、现场情况等，选择合适的成孔方法和相应的钻孔机具。
成孔机械有三大类：①冲击式钻机。
靠气动冲凿成孔，适用于砂卵石、砾石地层。
抗浮锚杆施工方案1工程概况本工程抗浮锚杆钢筋为3根HRB400E28钢筋，锚杆孔直径160mm，除特殊情况外锚杆有效长度为6m，注浆材料强度不低于30MPa。
2主要工艺流程测量放孔→钻机成孔→清孔提钻→置入杆体→拔管→压力注浆3主要施工工艺（1）测量放孔在进行测放时，必须确保测量的准确性，并在测放过程中做好详尽的记录。
完成孔位放测后，应确保偏差控制在100mm以内。
（2）钻机成孔在锚杆孔位确定后，应使用液压锚杆钻机进行钻孔作业（在钻孔过程中，应边加钻杆边加套管，但在基岩内则不使用套管）。
此钻孔过程需采用跟管钻进方式，并利用空压机产生的高压空气进行排渣处理。
当达到设计深度后，不得立即停钻，而应保持稳钻状态持续1分钟。
随后，利用拔管机将套管拔出，注意在下钢筋束后进行操作。
（3）清孔提钻钻孔完成后，需利用高压空气清除孔内残余的渣土，直至孔口排出的风中不再含有尘屑为止，以确保孔内无沉渣存在。
同时，现场工程师及质检员应对孔深进行检测，并确认锚孔的偏斜度不超过1度。
待所有要求均符合标准后，方可进行下一道工序的施工。
（4）置入杆体锚杆的制作需使用切断机、电焊机及对焊机等设备。
在将锚杆插入钻孔时，应确保锚杆顺直无扭曲。
若锚杆表面存在锈迹，需先进行除锈处理。
每根钢筋的长度误差应控制在30mm至100mm之间。
锚杆与灌浆管应同时插入钻孔底部，特别是对于土层锚杆而言，其插入孔内的深度不得小于锚杆的总长度，且锚杆下端与孔底之间应预留约50mm的空间。
灌浆管采用Φ20增强塑料管制作，其末端不封口，并在下段约1.0m的范围内钻有4个螺旋型布置的Φ8出浆孔。
Φ20灌浆管需用铁丝绑扎在钢筋的中部位置，并在灌浆完成后保留在孔内不拔出。
（5）拔管在钢筋束下入后，应使用拔管机将套管拔出。
在拔管过程中，需确保钢筋不会随套管一同被拔出，并随时复核钢筋上剩余的长度是否符合要求。
（6）压力注浆灌浆前的准备工作包括检查制浆设备和灌浆泵是否正常运行以及送浆管路是否畅通无阻等。
本项目为某地下室抗浮锚杆工程，地下三层，建筑面积约为20000平方米。
由于地下水位较浅，为防止地下室底板因浮力作用而产生沉降，特采用抗浮锚杆技术进行加固。
二、施工依据1. 《建筑地基基础工程施工质量验收规范》GB50202-2002；2. 《锚杆喷射混凝土支护技术规范》GB50086-2001；3. 《岩土锚杆（索）技术规程》CECS22：200；4. 《钢筋焊接及验收规范》JGJ18-2012；5. 《注浆技术规程》YSJ211-92。
三、施工部署1. 施工组织形式：采用流水施工，按照施工顺序进行分段施工。
2. 施工流水段划分：根据工程实际情况，将工程划分为若干个施工流水段，确保施工进度和质量。
3. 施工进度计划：根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
四、施工准备1. 现场准备：完成施工用水用电布置，确保施工现场的用电安全；进行平面布置管理，确保施工现场的整洁有序。
2. 技术准备：组织施工人员进行技术培训，确保施工人员掌握抗浮锚杆施工技术。
3. 劳动力计划：根据工程需要，合理配置施工人员，确保施工进度。
4. 设备材料配置计划：根据工程需要，配置必要的施工设备、材料，确保施工顺利进行。
五、施工方案1. 施工工艺流程：测量放线→ 钻孔→ 清孔及测量孔深→ 锚杆体制作及安装→ 注浆→ 二次补浆→ 桩头防水处理→ 钢筋弯曲→ 锚杆的抗拨试验。
2. 施工方法：（1）测量放线：根据设计图纸，进行测量放线，确保锚杆孔位准确。
（2）钻孔：采用地质钻孔机进行钻孔，孔径应符合设计要求。
（3）清孔及测量孔深：清孔后，测量孔深，确保孔深符合设计要求。
（4）锚杆体制作及安装：制作锚杆体，安装锚杆，确保锚杆安装牢固。
（5）注浆：注浆材料应符合设计要求，注浆压力应控制在规定范围内。
（6）二次补浆：注浆后，进行二次补浆，确保注浆饱满。
（7）桩头防水处理：对桩头进行防水处理，防止地下水渗入。
（8）钢筋弯曲：根据设计要求，对钢筋进行弯曲。
抗浮锚杆全流程施工易出现的问题及整改措施当建筑物地下室的自重及覆土不能抵消地下水产生的浮力时, 通过设置垂直抗浮锚杆, 可以消除地下水浮力产生的不利影响, 保证地下室的稳定和安全。
一、抗浮锚杆受力特性抗浮锚杆受拉构件，一端锚固在建筑物底板，另一端锚固在地基的持力层中，受力过程首先是通过锚固体钢筋与注浆体之间的作用将上拔力传至注浆体上；而后通过注浆体与周边土层之间的摩擦力将注浆体所受到的力传至周围稳定土体中去，从而形成具有一定抗拔能力的抗浮锚杆，起到抗浮锚杆的抗浮作用。
采用抗浮锚杆除了平衡地下水浮力作用外，还可起到加固地基的作用，从而减小地基变形及不均匀沉降。
二、抗浮锚杆杆体抗浮锚杆：杆体架立筋注浆管三、抗浮锚杆施工工艺四、抗浮锚杆施工质量问题1、锚杆制作易出现问题①锚杆下料平直段长度不够。
②起弯点位置、弯起角度与设计图纸不符。
监理员工资监理员工资制作不合格的锚杆严禁投入使用。
整改措施：要求锚杆加工下料时，依照设计要求严格控制下料长度，各型号锚杆平直长度不得低于设计长度。
2、抗浮锚杆焊接质量不满足要求锚杆架立筋焊接质量差，锚杆吊运到现场后，易出现架立筋脱落、偏位现象质量整改措施:锚杆架立筋需焊接饱满，吊运时注意成品保护。
如锚杆吊运到现场出现架立筋偏位、脱落现象，需在现场进行二次焊接，补焊到位。
现场样板：在锚杆上焊接架立筋样板，严格按样板施工。
3、抗浮锚杆成孔清渣不及时和整改情况钻渣清理不及时钻渣及时清运质量整改措施：锚孔成孔结束后，锚孔周边成孔产生的碎石等垃圾立即清理到位，至少保证锚孔周边50cm范围之内无垃圾锚孔成孔后如未立即进行下锚注浆施工导致淤泥污水流入的下锚施工前需进行二次清孔。
4、注浆管长度过短注浆管长度过短，严重影响注浆质量5、锚杆下锚定位不正（1）原因分析：个别锚杆下锚定位不正或注浆过程中锚杆偏位未及时采取纠正措施，导致注浆结束后锚杆偏位严重锚杆注浆完成后偏位严重（2）整改措施：锚杆下锚时需保证锚杆居中，在注浆过程中如果锚杆发生偏移需及时扶正，待注浆结束后检查锚杆是否居中，如有偏位扶正并固定。
抗浮锚杆受拉构件，一端锚固在建筑物底板，另一端锚固在地基的持力层中，受力过程首先是通过锚固体钢筋与注浆体之间的作用将上拔力传至注浆体上；而后通过注浆体与周边土层之间的摩擦力将注浆体所受到的力传至周围稳定土体中去，从而形成具有一定抗拔能力的抗浮锚杆，起到抗浮锚杆的抗浮作用。
采用抗浮锚杆除了平衡地下水浮力作用外，还可起到加固地基的作用，从而减小地基变形及不均匀沉降。
抗浮锚杆：杆体架立筋注浆管
三、抗浮锚杆施工工艺
四、抗浮锚杆施工质量问题
1、锚杆制作易出现问题
①锚杆下料平直段长度不够。
②起弯点位置、弯起角度与设计图纸不符。
制不合格的锚杆严禁投入使用。
整改措施：
要求锚杆加工下料时，依照设计要求严格控制下料长度，各型号锚杆平直长度不得低于设计长度。
2、抗浮锚杆焊接质量不满足要求
锚杆架立筋焊接质量差，锚杆吊运到现场后，易出现架立筋脱落、偏位现象
质量整改措施:
锚杆架立筋需焊接饱满，吊运时注意成品保护。
如锚杆吊运到现场出现架立筋偏位、脱落现象，需在现场进行二次焊接，补焊到位。
现场样板：在锚杆上焊接架立筋样板，严格按样板施工。
3、抗浮锚杆成孔清渣不及时和整改情况。
抗浮锚杆施工工法一、引言抗浮锚杆是一种广泛应用于地下工程、地下室、水库等场合的加固措施。
在施工过程中，需要采取正确的施工工法，以确保工程质量和安全。
本文将详细介绍抗浮锚杆的施工工法，包括施工准备、钻孔、注浆、锚杆安装和张拉等环节，为相关工程提供参考和借鉴。
二、施工准备1. 场地平整：施工前应对场地进行平整，确保施工机械和材料能够顺利进入现场。
2. 测量放线：根据设计要求，确定抗浮锚杆的位置和间距，并进行测量放线。
3. 材料准备：准备好抗浮锚杆、水泥、砂、石等材料，并确保材料质量符合设计要求。
三、钻孔1. 钻孔设备选择：根据地质条件和设计要求，选择合适的钻孔设备，如旋挖钻、冲击钻等。
2. 钻孔深度和直径：根据设计要求确定钻孔深度和直径，确保满足锚杆安装要求。
3. 钻孔质量检查：钻孔完成后，应对钻孔质量进行检查，包括孔深、孔径、垂直度等。
四、注浆1. 浆液制备：按照设计要求制备浆液，确保浆液质量符合要求。
2. 注浆设备选择：选择合适的注浆设备，如注浆泵等。
3. 注浆工艺：按照设计要求进行注浆，确保浆液能够充分填充锚孔。
4. 注浆质量检查：注浆完成后，应对注浆质量进行检查，包括浆液饱满度、强度等。
五、锚杆安装1. 锚杆加工：按照设计要求加工锚杆，确保锚杆长度、直径等参数符合要求。
2. 锚杆安装：将加工好的锚杆按照设计要求插入钻孔中，确保锚杆位置正确。
3. 锚杆固定：采用合适的方法将锚杆固定在孔底，如采用钢筋固定等。
4. 锚杆张拉：在锚杆安装完成后进行张拉试验，确保锚杆能够满足设计要求。
六、张拉试验1. 张拉设备选择：选择合适的张拉设备，如千斤顶等。
2. 张拉工艺：按照设计要求进行张拉试验，确保锚杆能够满足设计要求。
3. 张拉质量检查：张拉完成后，应对张拉质量进行检查，包括锚杆应力、变形等。
4. 张拉结果分析：对张拉结果进行分析，总结经验教训，为后续施工提供参考和借鉴。
七、质量检测与验收1. 质量检测：在施工过程中和完成后进行质量检测，包括抗浮锚杆的承载力、变形等指标。

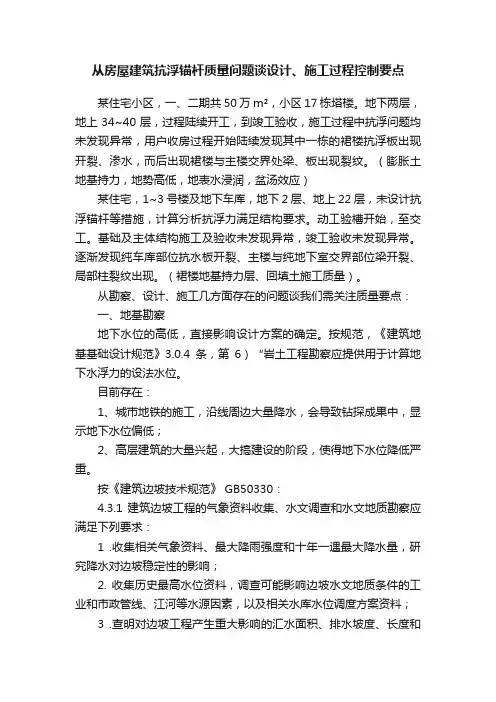

从房屋建筑抗浮锚杆质量问题谈设计、施工过程控制要点某住宅小区，一、二期共50万m²，小区17栋塔楼。
地下两层，地上34~40层，过程陆续开工，到竣工验收，施工过程中抗浮问题均未发现异常，用户收房过程开始陆续发现其中一栋的裙楼抗浮板出现开裂、渗水，而后出现裙楼与主楼交界处梁、板出现裂纹。
（膨胀土地基持力，地势高低，地表水浸润，盆汤效应）某住宅，1~3号楼及地下车库，地下2层、地上22层，未设计抗浮锚杆等措施，计算分析抗浮力满足结构要求。
动工验槽开始，至交工。
基础及主体结构施工及验收未发现异常，竣工验收未发现异常。
逐渐发现纯车库部位抗水板开裂、主楼与纯地下室交界部位梁开裂、局部柱裂纹出现。
（裙楼地基持力层、回填土施工质量）。
从勘察、设计、施工几方面存在的问题谈我们需关注质量要点：一、地基勘察地下水位的高低，直接影响设计方案的确定。
按规范，《建筑地基基础设计规范》3.0.4条，第6）“岩土工程勘察应提供用于计算地下水浮力的设法水位。
目前存在：1、城市地铁的施工，沿线周边大量降水，会导致钻探成果中，显示地下水位偏低；2、高层建筑的大量兴起，大搞建设的阶段，使得地下水位降低严重。
按《建筑边坡技术规范》 GB50330：4.3.1 建筑边坡工程的气象资料收集、水文调查和水文地质勘察应满足下列要求：1 .收集相关气象资料、最大降雨强度和十年一遇最大降水量，研究降水对边坡稳定性的影响；2. 收集历史最高水位资料，调查可能影响边坡水文地质条件的工业和市政管线、江河等水源因素，以及相关水库水位调度方案资料；3 .查明对边坡工程产生重大影响的汇水面积、排水坡度、长度和植被等情况；但在目前现实是，历史统计数据查无可查，勘察单位仅凭自身单位数据无说服力；二来，建设开发单位、设计单位为降低建设成本，不愿意取限值。
二、设计依据规范：《建筑地基基础设计规范》GB50007-2011《岩土锚杆（索）技术规程》 CECS22-2005《建筑边坡技术规范》 GB50330-2002《建筑结构荷载规范》GB50009《建筑抗震设计规范》GB50011《岩土工程勘察规范》GB50021《混凝土结构设计规范》GB50010 等按《建筑地基基础设计规范》3.0.2条：6款建筑地下室或地下构筑物存在上浮问题是，尚应进行抗浮验算。
