高速铁路斜拉桥斜拉索施工工艺及索力控制方法随着现代交通运输的发展，高速铁路建设已成为国家基础设施建设的重要组成部分。
在高速铁路建设中，斜拉桥作为高铁线路重要的交通枢纽和枢纽设施之一，具有承载力强、结构美观等优势，因而得到广泛应用。
高速铁路斜拉桥中的斜拉索作为支撑结构的主要构件之一，其施工工艺及索力控制方法对整个桥梁的安全稳定性和使用寿命起着至关重要的作用。
1. 斜拉索的制作斜拉索是斜拉桥上起主要承载作用的重要构件，其质量对整个桥梁的安全性和使用寿命有着至关重要的影响。
斜拉索的制作过程一般包括：拉拔、直径、钢丝绳气液埋玻璃外壁保护、镀锌、预紧和拉力等工序。
在制作过程中，应严格按照相关标准和规范进行斜拉索的制作，确保其质量符合要求。
斜拉索的架设需要专业的施工团队和合适的施工工艺。
在架设过程中，首先需要对斜拉索进行严格的检查和验收，保证其质量符合要求。
随后，需要合理安排架设作业，采用安全可靠的架设设备和工艺，确保斜拉索的架设过程安全、稳定。
3. 斜拉索的预应力施工斜拉索的预应力施工是保证斜拉桥结构稳定性和承载能力的关键环节。
在预应力施工中，需要合理确定预应力拉伸力的大小和方向，并依据相关规范进行施工，确保斜拉索的预应力施工质量符合要求。
二、索力控制方法在高速铁路斜拉桥的施工和运营过程中，需要对斜拉索的索力进行合理控制，保证其在正常范围内的变化，确保斜拉桥的安全运营。
索力的控制原则主要包括：稳定性、适度和动态性。
稳定性是指保证索力稳定在一定范围内，不能出现过大或过小的变化；适度是指确保索力的大小适合桥梁的承载能力和使用要求；动态性是指考虑斜拉索长期使用过程中索力的动态变化。
2. 斜拉桥索力的监测与调整为了有效控制斜拉索的索力，需要对其进行定期监测和调整。
监测主要通过悬索索力监测系统进行，通过监测系统可以实时监测斜拉索的索力变化，并根据监测数据进行相应的调整。
在实际运营中，若出现索力超出正常范围的情况，需要及时采取措施进行调整，保证斜拉索的索力处于合理范围内。
矮塔斜拉桥施工控制要点矮塔斜拉桥施工控制要点摘要：本文以津沪联络线特大桥矮塔斜拉桥为背景，介绍矮塔斜拉桥索塔和拉索施工控制要点。
关键词：斜拉桥施工控制中图分类号：TU74 文献标识码：A 文章编号：一、工程概况津沪联络线特大桥-跨外环线斜拉桥段为4跨(64.6m+115m+115m+64.6m) 一联360.6m单箱三室预应力混凝土矮塔斜拉桥，全桥位于直线及缓和曲线上。
线路为双线，线间距４.２ｍ，轨道形式为有砟轨道。
桥梁结构采用三塔双柱式双索面预应力矮塔斜拉桥。
二、矮塔斜拉桥施工索塔和拉索施工控制要点斜拉桥属于组合体系桥，它的上部结构由主梁、拉索和索塔三种构件组成。
支撑体系以拉索受拉和索塔受压为主。
该桥中塔采用塔墩固结体系，边塔采用塔梁固结体系。
（一）索塔施工控制要点主塔形式为双柱式，距名义梁顶面以上结构高为１５ｍ，采用实心截面，中塔与边塔采用相同尺寸，塔底横桥向宽为２ｍ，纵桥向宽为3.7ｍ，墩身斜率为40:1。
由于索塔截面不规则，且高度仅为15米，索塔施工采用搭架分节立模浇注法。
斜拉桥的平面位置、轴线控制、截面尺寸、预埋件制作、安装精度等要求较高。
且索塔施工系高空作业范畴，为此施工应特别注意严格遵守有关高空作业安全技术规定。
主塔中未布设预应力钢筋。
索塔断面尺寸较小，而且轴向压力非常大，故在施工中对索塔的尺寸和轴线位置的准确性应有一定的要求。
对于索塔轴向的允许偏差应考虑下面两个原则，其一，偏差值对结构物受力的影响甚微；其二，施工中达到的精度。
沿塔高每米高度允许偏差值为0.5mm，即倾角正切值tgα=1/2000。
按照H/2000的垂直度偏差允许值计算。
1、施工控制要点：1）支架和操作平台应有足够的强度、刚度和稳定性，并应设置安全护栏，支架还应具有足够的抗风稳定性。
支架顶端应有防雷击装置。
2）索塔砼性能良好，具有较高的弹性模量和较小的砼收缩、徐变性能，应采用高集料、低水灰比，低水泥用量，适量掺加粉煤灰和泵送剂，以满足缓凝、早强、高强、阻锈、低水化热、小收缩、可泵性好等要求。
高速铁路斜拉桥斜拉索施工工艺及索力控制方法高速铁路斜拉桥是一种结构优良的大型桥梁，桥面平稳，对施工质量要求极高。
其中斜拉系统是支撑桥面的关键部分，其施工工艺和索力控制方法直接影响着桥梁的安全和使用寿命。
一、斜拉索施工工艺1. 索杆安装索杆是支撑斜拉索的关键部分，其安装质量和安全性非常重要。
索杆通常由多节组成，在安装前需要进行预压和张拉，以保证其工作状态的稳定性和可靠性。
2. 斜拉索吊装斜拉索的吊装是施工过程中最关键的环节之一。
在吊装前需要先将索段扣紧，然后由吊车吊起索段，进行塔头预应力张拉。
之后将索段连续吊装到各个支点，同时进行控制张拉，以保证索力的稳定性和桥梁的安全。
3. 索道及吊车搭设索道及吊车的搭设对斜拉索的施工至关重要。
索道通常由索杆和吊篮组成，通过定点吊装和手动拉绳进行整体调整。
吊车则需要根据斜拉索的长度和重量选择合适的类型和数量，并在施工过程中保证吊点的稳定性和安全性。
4. 索力控制斜拉索的索力控制是桥梁施工中的重要环节，其控制方法通常有双触点法和单触点法两种。
双触点法是在激光水准仪和位移传感器的支持下，通过调节张拉器来控制索力的稳定性和精度。
单触点法则是通过位移传感器来定位，在一定拘束力作用下，通过调节张拉器来控制索力的稳定性和精度。
5. 拆除支架斜拉索施工完成后需要拆除支架，以便保证桥梁的正常使用。
拆除支架需要根据斜拉索的长度和重量来选择合适的拆除方式，并在拆除过程中保证桥梁的稳定性和安全性。
1. 基本原理斜拉桥斜拉索是通过张拉器和支点形成的张力控制系统来支撑桥梁的。
张力控制系统需要监测索力，并通过调整张拉器来保证索力的稳定性和精度。
2. 双触点法双触点法是传统的索力控制方法，其原理是通过双触点水准仪和位移传感器对斜拉索的变形进行监测，同时通过张拉器对斜拉索的张力进行调整。
该方法具有调整精度高和可靠性强的优点，但其需要使用大量仪器和设备，成本较高。
高速铁路斜拉桥斜拉索施工工艺及索力控制方法引言高速铁路斜拉桥是指在高速铁路线路上，为了跨越河流、交通要道等特殊地形障碍而设置的一种桥梁结构。
与普通桥梁相比，高速铁路斜拉桥具有跨距大、梁高宽比小、受弯扭组合作用严重等特点。
斜拉索是斜拉桥的主要受力构件之一，其施工工艺和索力控制方法对桥梁的稳定性和安全性具有重要影响。
本文针对高速铁路斜拉桥的斜拉索施工工艺及索力控制方法进行了详细的介绍和分析，旨在为相关工程技术人员提供参考和借鉴。
一、斜拉索施工工艺（一）材料准备1.斜拉索材料斜拉索材料应符合设计要求，应经过质量检验合格后方可使用。
在施工前，应对斜拉索进行全面检查，确保其完好无损。
应根据设计要求测量斜拉索的尺寸和长度，并做好编号和记录，以便后续安装使用。
2.索具材料索具材料包括索夹、锚固头、防护套管等，在施工前应按照设计图纸和规范要求进行选材和预制。
应对索具材料进行检查，确保其质量和尺寸符合要求。
（二）索具安装1.预装索夹和锚固头在进行索具安装前，应对桥梁梁身进行清理和处理，保证索具的安装质量。
根据设计要求，进行索夹和锚固头的预装工作，包括定位、安装、固定等。
2.索具调整在安装斜拉索过程中，需要对索具进行调整，确保其张力和位置符合设计要求。
在斜拉索安装后，应根据设计要求进行调整和检查，检测索具的张力和位置，保证其符合要求。
3.索具防护索具在安装后需要进行防护，主要包括防锈处理、防护套管安装等。
在施工过程中，应加强对索具的防护工作，减少其在施工过程中的受损和腐蚀。
（三）索力施加斜拉索的索力施加是斜拉桥施工的关键环节之一，其施加过程需要严格控制，确保斜拉索的张力符合设计要求。
在施加索力前，应对索具进行充分准备工作，包括预装、调整、检查等工作。
在施加索力时，应根据设计要求采用合适的方法和工具，确保斜拉索的张力和位置符合要求。
（四）索力控制斜拉索的索力控制是斜拉桥施工的重要环节，其控制方法应根据设计要求和实际情况进行灵活调整。
高速铁路斜拉桥斜拉索施工工艺及索力控制方法随着高速铁路建设的不断推进，斜拉桥作为高速铁路的重要组成部分，已经得到了广泛的应用。
而斜拉桥中的斜拉索则是该桥的关键部分之一，直接影响到桥梁的稳定性和安全性。
因此，斜拉索的施工工艺和索力控制方法显得尤为重要。
一、斜拉索施工工艺1. 斜拉索选材斜拉索的材质一般采用高强度钢丝绳，可根据桥梁的设计和要求进行选择。
在选材时，应考虑材料的强度、耐腐蚀性、耐疲劳性等因素，以确保斜拉索的持久性和安全性。
斜拉索的架设需要考虑以下因素：（1）架设位置：在斜拉桥施工中，应根据桥梁设计和要求，确定斜拉索的起始点和终点位置。
（2）支座设置：斜拉索的支座应根据设计要求，在桥梁的主梁上设置好。
（3）张力控制：在斜拉索架设过程中，需要控制斜拉索的初始张力，避免过度引起索力过大或过小的情况。
在斜拉索张拉过程中，需要控制索力的大小和均匀性，以确保桥梁的稳定和安全。
（1）张拉方式：斜拉索的张拉方式一般采用斜拉式或悬挂式，其中悬挂式张拉更为常见。
（2）张拉控制：在斜拉索张拉过程中，需要通过测量仪器等手段，控制张拉的力度和均匀性。
同时，还需要按照设计要求，逐步增加张拉力，并进行密集的检查和监测，以确保斜拉索的安全性。
二、斜拉索索力控制方法在斜拉桥的正常使用过程中，斜拉索的力度可能会发生变化，因此需要采取一些措施以控制索力。
1. 索力监测斜拉索的索力需要进行实时监测，以及时发现和处理问题。
常用的监测方法包括电阻应变法、静力法、动力法等。
2. 索力调整当斜拉索的索力发生变化时，需要采取相应的调整措施。
调整方法一般包括张拉、松弛、加固等。
3. 索力均衡在斜拉桥相邻跨径斜拉索相接处，需要进行索力均衡，以保证桥梁的稳定性和安全性。
索力均衡一般采用多组减张筋或压杆的方法。
综上所述，斜拉索的施工工艺和索力控制方法是高速铁路斜拉桥设计和建设中的关键环节，需要充分考虑桥梁的设计要求和施工实际情况，以确保斜拉桥的高效、安全、稳定运行。
高速铁路斜拉桥斜拉索施工工艺及索力控制方法高速铁路斜拉桥是一种重要的铁路桥梁结构，它采用斜拉索来承受桥梁的荷载，具有较大的跨度和承载能力。
斜拉索的施工工艺及索力控制方法对保证斜拉桥的安全运行至关重要。
斜拉索施工工艺一般包括索梁的吊装、索具的连接、索拉张和索力调整等步骤。
索梁吊装是斜拉索施工的第一步，需要使用大型吊车将索梁吊装到设计位置，并确保各个索槽对准桥塔。
接下来，施工人员需要使用索具将各个索槽和索梁连接起来，通常采用螺栓连接方式，确保连接牢固。
然后施工人员开始对斜拉索进行拉张工作，拉紧索梁与桥塔之间的索力。
根据索力测试结果，对索力进行调整，确保平衡和稳定。
索力控制是斜拉桥施工和运行的重要环节，需要根据桥梁结构和设计要求，在每个索槽中施加适当的索力。
索力控制方法一般包括静态方法和动态方法。
静态方法是在施工过程中根据索力计算公式和各项参数来确定索力大小，可以通过应力控制仪器对各个索力进行测试和调整。
动态方法是通过振动测试和模型试验等方法来检测索力，根据实际情况对索力进行调整，确保桥梁的稳定性和安全性。
在实际施工过程中，还需要注意斜拉索的预应力控制，避免索力过大或过小导致桥梁形变过大或者荷载承载能力下降。
预应力控制需要根据索力计算公式和各个索槽的设计参数进行计算，并确保施加合适的预应力。
斜拉索的调整和维护也是保证桥梁安全使用的重要环节，需要定期检测和调整索力，确保索梁与桥塔之间的力平衡和桥梁的稳定性。
高速铁路斜拉桥斜拉索施工工艺及索力控制方法是保证桥梁安全运行的重要环节。
在实施斜拉索施工工艺时，需要按照吊装、连接、拉张和调整的顺序进行，并注意索梁的预应力控制。
索力控制方法可以采用静态方法和动态方法相结合的方式，确保斜拉索的稳定性和桥梁的安全性。

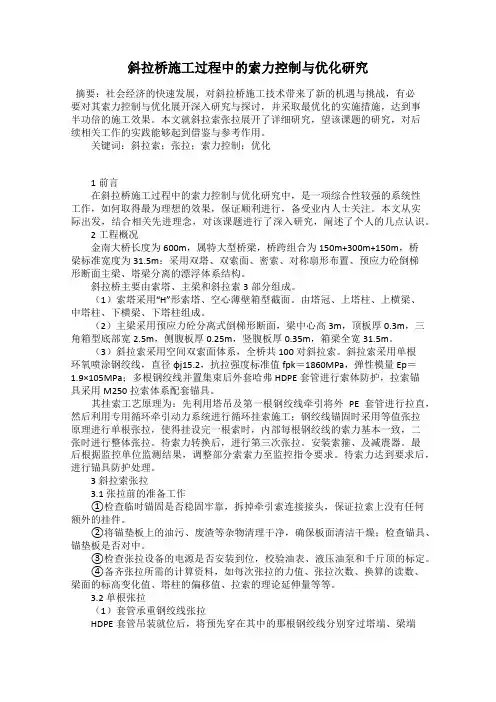

斜拉桥施工过程中的索力控制与优化研究摘要：社会经济的快速发展，对斜拉桥施工技术带来了新的机遇与挑战，有必要对其索力控制与优化展开深入研究与探讨，并采取最优化的实施措施，达到事半功倍的施工效果。
本文就斜拉索张拉展开了详细研究，望该课题的研究，对后续相关工作的实践能够起到借鉴与参考作用。
关键词：斜拉索；张拉；索力控制；优化1前言在斜拉桥施工过程中的索力控制与优化研究中，是一项综合性较强的系统性工作，如何取得最为理想的效果，保证顺利进行，备受业内人士关注。
本文从实际出发，结合相关先进理念，对该课题进行了深入研究，阐述了个人的几点认识。
2工程概况金南大桥长度为600m，属特大型桥梁，桥跨组合为150m+300m+150m，桥梁标准宽度为31.5m；采用双塔、双索面、密索、对称扇形布置、预应力砼倒梯形断面主梁、塔梁分离的漂浮体系结构。
斜拉桥主要由索塔、主梁和斜拉索3部分组成。
（1）索塔采用“H”形索塔、空心薄壁箱型截面。
由塔冠、上塔柱、上横梁、中塔柱、下横梁、下塔柱组成。
（2）主梁采用预应力砼分离式倒梯形断面，梁中心高3m，顶板厚0.3m，三角箱型底部宽2.5m，侧腹板厚0.25m，竖腹板厚0.35m，箱梁全宽31.5m。
（3）斜拉索采用空间双索面体系，全桥共100对斜拉索。
斜拉索采用单根环氧喷涂钢绞线，直径φj15.2，抗拉强度标准值fpk＝1860MPa，弹性模量Ep＝1.9×105MPa；多根钢绞线并置集束后外套哈弗HDPE套管进行索体防护，拉索锚具采用M250拉索体系配套锚具。
其挂索工艺原理为：先利用塔吊及第一根钢绞线牵引将外PE套管进行拉直，然后利用专用循环牵引动力系统进行循环挂索施工；钢绞线锚固时采用等值张拉原理进行单根张拉，使得挂设完一根索时，内部每根钢绞线的索力基本一致，二张时进行整体张拉。
待索力转换后，进行第三次张拉。
安装索箍、及减震器。
最后根据监控单位监测结果，调整部分索索力至监控指令要求。

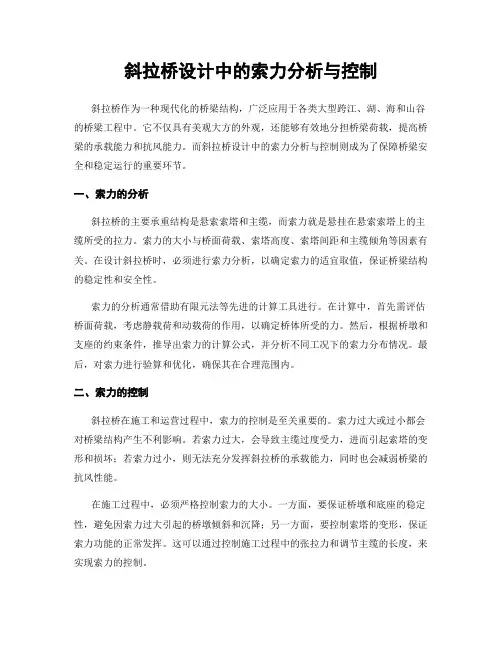

斜拉桥设计中的索力分析与控制斜拉桥作为一种现代化的桥梁结构，广泛应用于各类大型跨江、湖、海和山谷的桥梁工程中。
它不仅具有美观大方的外观，还能够有效地分担桥梁荷载，提高桥梁的承载能力和抗风能力。
而斜拉桥设计中的索力分析与控制则成为了保障桥梁安全和稳定运行的重要环节。
一、索力的分析斜拉桥的主要承重结构是悬索索塔和主缆，而索力就是悬挂在悬索索塔上的主缆所受的拉力。
索力的大小与桥面荷载、索塔高度、索塔间距和主缆倾角等因素有关。
在设计斜拉桥时，必须进行索力分析，以确定索力的适宜取值，保证桥梁结构的稳定性和安全性。
索力的分析通常借助有限元法等先进的计算工具进行。
在计算中，首先需评估桥面荷载，考虑静载荷和动载荷的作用，以确定桥体所受的力。
然后，根据桥墩和支座的约束条件，推导出索力的计算公式，并分析不同工况下的索力分布情况。
最后，对索力进行验算和优化，确保其在合理范围内。
二、索力的控制斜拉桥在施工和运营过程中，索力的控制是至关重要的。
索力过大或过小都会对桥梁结构产生不利影响。
若索力过大，会导致主缆过度受力，进而引起索塔的变形和损坏；若索力过小，则无法充分发挥斜拉桥的承载能力，同时也会减弱桥梁的抗风性能。
在施工过程中，必须严格控制索力的大小。
一方面，要保证桥墩和底座的稳定性，避免因索力过大引起的桥墩倾斜和沉降；另一方面，要控制索塔的变形，保证索力功能的正常发挥。
这可以通过控制施工过程中的张拉力和调节主缆的长度，来实现索力的控制。
在运营阶段，索力的控制也非常重要。
特别是在受到极端天气条件、突发荷载或地震等外界因素影响时，需要采取相应的措施来防止索力的异常变化。
例如，可以设置传感器对索力进行实时监测，一旦发现索力异常，及时采取措施进行调整，以保证桥梁的稳定运行。
三、索力分析与控制实例以中国著名的苏通大桥为例，展示索力分析与控制在实际工程中的应用。
苏通大桥是世界上最长的公路和铁路双用途斜拉桥，总长度达32.4公里。
在设计和施工过程中，苏通大桥采用先进的有限元法进行索力分析，通过模拟不同工况下索力的分布和变化，确定了主缆的适宜参数。
高速铁路斜拉桥斜拉索施工工艺及索力控制方法随着高速铁路的建设，斜拉桥作为铁路桥梁的一种新型结构形式，得到了广泛的应用。
斜拉索作为斜拉桥的主要承载构件之一，其施工质量和索力控制等问题关系到铁路线路的安全性和稳定性。
本文将针对高速铁路斜拉桥斜拉索的施工工艺及索力控制方法进行详细介绍。
一、斜拉索的施工工艺1、索桥预制具体工序为：热轧钢卷卷取→剪切变形→冷弯变形→方管加工→预制成形→校板→焊接接头→热锤打直→喷漆涂防锈漆。
预制索桥是在生产厂家进行的，按照设计要求，制作规格、结构和尺寸符合要求，避免现场切割和加工误差。
预制索桥能够保证索管的加工精度和产品质量，降低现场工期和施工难度。
2、索桥提拉具体工序为：索管吊装→盘索→张拉索力调整→索管固定。
索桥提拉是指在预制好的索桥安装位置的两端，将索管与对应的锚固点进行连接，然后通过盘索装置完成张拉和调整索力。
3、伸缩节装置由于斜拉桥的水平跨度较大，常会出现因温度变化、荷载作用或冲击振动等因素引起的桥面沿横向和纵向的变形，为了保证桥面的正常运行和使用，需要设置伸缩节装置。
伸缩节使用油封密封材料，以降低风吹雨打、紫外线辐射和腐蚀对密封材料的损害，保证密封性能。
在安装过程中，根据设计要求进行位置、角度和固定方式的测量和调整。
4、索力控制系统的安装索力控制系统的主要作用是监测斜拉索的使用状态和索力变化，以及进行调整和控制，保证铁路线路的安全性和稳定性。
在施工过程中，需要安装测量设备和调整装置，进行索力的实时监测和控制。
同时，还需要对索力控制系统进行定期检查和维护，确保系统的有效性和可靠性。
二、索力控制方法1、索力的计算和预测在设计斜拉桥时，需要通过计算和模拟等手段预测索力的大小和分布情况，以确定相应的索管规格和张拉方法。
在实际施工过程中，需要通过现场测量等方式对索力进行实时监测和调整。
同时，还需要对温度、荷载和工况等因素进行分析和预测，以调整和控制索力的变化。
2、索力调整的方法a、张拉索力调整在斜拉索的张拉过程中，需要通过盘索和调整装置对索力进行调整。
高速铁路斜拉桥斜拉索施工工艺及索力控制方法随着高速铁路建设的不断推进，斜拉桥作为高速铁路的重要组成部分，也得到了广泛应用。
斜拉桥的斜拉索是支撑桥梁结构的重要组件，其施工工艺和索力控制方法对整个桥梁的安全和稳定性至关重要。
本文将就高速铁路斜拉桥斜拉索施工工艺及索力控制方法进行详细介绍。
一、施工工艺1. 斜拉索的材料选择斜拉索一般采用高强度钢丝作为材料，其主要特点是拉伸强度大、刚性好、耐腐蚀性强。
在选择斜拉索的材料时，需要根据桥梁的跨度、荷载等因素进行合理选择，以确保桥梁结构的安全和稳定。
2. 斜拉索的预应力在斜拉索的施工中，需要进行预应力处理，即在安装斜拉索的过程中，对其进行一定的拉伸力处理，使其呈现一定的预应力状态。
这样可以提高斜拉索的刚度和抗拉性能，增加其承载能力，从而增强整个桥梁结构的稳定性和安全性。
斜拉索的安装是斜拉桥施工的关键环节之一。
在安装斜拉索时，需要采用专业的设备和工器具，确保斜拉索的位置、角度和张力能够满足设计要求。
同时需要严格控制斜拉索的连接点，确保连接件的牢固性和稳定性。
在安装斜拉索后，需要进行斜拉索的调整工作，以确保斜拉索的张力符合设计要求。
在调整过程中需要严格控制斜拉索的张力，避免出现过大或过小的张力，从而影响整个桥梁结构的安全。
二、索力控制方法1. 斜拉索张力监测斜拉索的张力是影响桥梁结构安全的重要因素之一，因此需要对斜拉索的张力进行监测。
可以采用张力监测仪器对斜拉索的张力进行实时监测，及时发现张力变化，并做出相应的调整。
在斜拉索使用过程中，可能会受到外部荷载、温度变化等影响，导致张力发生变化。
因此需要对斜拉索进行定期的调整，确保其张力符合设计要求。
在调整过程中需要采用合适的工器具和技术手段，确保斜拉索调整的准确性和稳定性。
3. 斜拉索保养斜拉索在使用过程中需要进行定期的保养和检查，以确保其良好的使用状态。
保养工作包括对斜拉索的表面进行清洁、防腐蚀处理，及时发现并修复斜拉索表面的损伤，并对斜拉索的张力和位置进行监测和调整。
矮塔斜拉桥施工控制中的索力监测方案研究摘要：矮塔斜拉桥是高次超静定结构，其设计与施工高度耦合，理想的几何线型与合理的内力状态不仅与设计有关，而且还依赖于科学合理的施工方法。
如何通过施工过程中斜拉索索力的张拉控制以及主梁标高调整来获得预先设计的应力状态和几何线型，是斜拉桥施工中非常关键的问题。
关键词：矮塔斜拉桥施工控制索力监测近些年来，矮塔斜拉桥由于其造型优美、跨径布置灵活、施工简便、经济性好等优点，在新建桥梁特别是城市景观桥梁中得到广泛应用。
矮塔斜拉桥施工阶段结构的受力变形过程属于一种复杂的随机过程，因此必须在矮塔斜拉桥施工过程中采集相关的数据，通过检测和计算分析，对斜拉桥的张拉索力及安装标高予以调整和控制，从而保证矮塔斜拉桥在施工过程中的受力和变形状态处于设计所要求的范围内，使成桥后主梁的线形符合设计期望。
一、工程概况某矮塔斜拉桥设计为双向六车道，荷载等级为城—A。
桥梁采用单塔双索面斜拉桥，塔、墩、梁固结，主梁为预应力混凝土箱梁，钢筋混凝土主塔。
主跨78米，边跨为58米，主塔高度为50.0米。
主梁采用单箱六室流线型等截面预应力混凝土箱梁。
梁顶设置1.5%的横坡，箱梁在拉索处梁高2.5米，桥梁中心线处梁高2.7米。
二、索力监测（一）测试方法本桥采用频谱法与压力环法相结合的方法进行索力监测。
频谱分析法利用临时紧固在斜拉索上的高灵敏传感器拾取缆索在环境激振下的脉动信号，经过滤波、放大、谱分析，根据频谱图来确定缆索的自振频率，进而求得索力。
此方法所测索力值为脉动条件下的索力值，故应该避开风、雨引起的风振、雨振的影响，一般风力超过四级、下雨情况下不宜测量。
在张拉千斤顶下加锚索计（一种高精度的进口荷重压力传感器），利用锚索计的精确读数来标定确认同一批张拉索的索力值。
索力参数标定：频谱分析法索力公式推导时采用的是简化的计算模型，与实际情况存在一定的差异。
为了减小测试误差，需要标定斜拉索的参数。
对斜拉索按直径分类，每类挑选长、中、短三根索，根据缆索工作的索力范围，选择不同的吨位，进行标定，得出频率与索力的关系，以此对理论公式进行修正来换算索力。
矮塔斜拉桥斜拉索等值张拉法索力控制摘要：结合常德沅水四桥五塔矮塔斜拉桥斜拉索张拉施工为例，详细阐述平行钢绞线等值张拉法原理，提出通俗易懂的张拉计算方法，为今后同类平行钢绞线斜拉索等值张拉法施工提供相对的参考。
关键词：矮塔斜拉桥、平行钢绞线斜拉索、等值张拉法、张拉力控制1.工程概况常德沅水四桥主桥为106+4×175+106m五塔矮塔斜拉桥。
主梁为预应力混凝土变截面箱梁，全幅采用整幅式斜腹板单箱三室断面。
箱梁顶板宽2950cm，顶板居中300cm宽度（为拉索区）为平坡。
箱梁两个边主墩0A#梁段下横向设4个活动支座；箱梁中间三个主墩处0B#梁段与桥墩固结。
全桥共5个索塔，采用钢筋混凝土实体多边形截面，塔高均为32.5m，索塔上分左右均匀布设13对分丝管索鞍，塔底与0#梁段固结。
斜拉索采用Фs15.2mm型环氧涂层钢绞线拉索体系，设计采用了37-Фs15.2、31-Фs15.2和25-Фs15.2三种规格，张拉端为钢绞线群锚体系。
斜拉索布置在主梁的中央分隔带处，为单索面双排索，1个索塔两侧设13对拉索，由近塔端向跨中依次编号为S1~S13，斜拉索在塔上采用分丝管式索鞍通过，采用平行钢绞线拉索体系，单根等值张拉法进行张拉。
2.等值张拉法原理平行钢绞线采用等值张拉时，随着每束钢绞线的张拉，桥梁结构均产生变形。
主梁产生上挠、索塔产生压缩，斜拉索梁端锚点与塔端锚点的相对距离不断缩短，已张拉钢绞线的工作长度同步缩短，导致已张拉钢绞线所持索力不断变小[1]。
所以单根钢绞线等值张拉在于确定首根钢绞线的索力值，当最后一根钢绞线张拉完成时，能确保首根钢绞线的索力与设计索力相等或相近，并保证斜拉索每股钢绞线所持索力的均匀性，及张拉完成后总索力满足要求。
3.张拉力的计算根据等值张拉法原理，单根钢绞线实际张拉索力由两部分组成：①单根钢绞线设计索力；②单根总损失力。
其中，确定单根总损失力是张拉力计算的关键。
1）影响超张拉力索力值的因素影响超张拉力索力值的因素有塔梁变形量、夹片锚固回缩量与锚具组装件压缩值等，其中，塔梁变形量由监控单位所提供梁段预抬值为依据。
高速铁路斜拉桥斜拉索施工工艺及索力控制方法一、引言高速铁路斜拉桥作为现代化交通设施的典型代表，其施工工艺与质量控制对于桥梁工程的施工质量与安全保障具有至关重要的意义。
而斜拉索作为高速铁路斜拉桥中最重要的部分之一，在其施工工艺及索力控制方面也是需要格外注重的。
二、斜拉索施工工艺1、斜拉索测量，预张索在进行斜拉索的施工工艺时，首先需要对桥梁主体进行测量，预留出斜拉索的位置及长度，然后进行预张索工作。
预张索工作主要是为了在将斜拉索施工到位后提前预留出一定的张拉余量，以确保斜拉索的稳定性和安全性。
2、斜拉索吊装，索座安装在完成斜拉索的预张工作后，需要进行索吊装工作。
首先将已经连接在斜拉索两端的钢绞线吊装到桥墩上的索座上，进行索座安装。
索座安装时，应保证索座与主体的接触面不得出现磕碰、错位等情况，保证索座的牢固性。
3、斜拉索校正，张拉在索座安装完毕后，需要对斜拉索进行校正工作。
校正工作主要是为了将斜拉索的角度及张力调整到合适的状态，达到稳定性和安全性的要求。
校正工作完成后，进行张拉工作，逐步增加斜拉索的张力，直到达到设计要求为止。
4、斜拉索端部保护斜拉索的端部保护工作主要是为了保证斜拉索的安全稳定。
根据设计要求，对斜拉索的端部进行封闭，以保护钢绞线的受力部分不受外界环境，以及当斜拉索出现故障时，避免斜拉索失效对机车、列车造成影响。
三、索力控制方法斜拉桥中索力控制是施工中最为关键的一步，索力的大小决定了斜拉索的稳定性和安全性。
因此，进行索力控制是非常必要的，具体方法如下：1、选用合适的张拉设备选用合适的张拉设备是控制索力的关键。
该设备应具有精确测量和控制张拉力度的功能，具有稳定性和可靠性，并且还应有一定的防错能力，可以避免施工中出现的失误。
2、施工现场严谨管理在施工现场的管理中，应严格执行操作规程，不得出现弄虚作假、违反规定等情况。
对施工过程中出现的问题及时进行处理和纠正，避免安全事故的发生。
同时，还应设置相应的巡查制度，对斜拉索的状态和张力进行定时巡查。
高速铁路斜拉桥斜拉索施工工艺及索力控制方法【摘要】本文主要探讨了高速铁路斜拉桥斜拉索施工工艺及索力控制方法。
在讨论了研究背景和研究意义。
接着在对斜拉桥施工工艺进行了概述，详细介绍了斜拉索施工工艺和索力控制方法，还涉及了索力监测技术和斜拉桥施工中的安全控制。
最后在强调了斜拉桥施工工艺的重要性和索力控制方法的优势。
通过本文的研究，可以为高速铁路斜拉桥的建设提供重要参考，有助于提高工程施工效率和保障工程质量。
【关键词】高速铁路、斜拉桥、斜拉索、施工工艺、索力控制方法、索力监测技术、安全控制、重要性、优势。
1. 引言1.1 研究背景高速铁路斜拉桥作为现代化交通基础设施的重要组成部分，具有较大的跨度和荷载特点，对斜拉桥的施工工艺和索力控制方法提出了更高的要求。
随着我国高铁网的不断扩张，高速铁路斜拉桥的建设将成为未来的发展趋势，因此对斜拉桥施工工艺及索力控制方法的研究具有重要意义。
当前，国内外对高速铁路斜拉桥的研究集中在设计及建设工艺等方面，然而对斜拉桥施工工艺及索力控制方法的深入探讨相对较少。
有必要对高速铁路斜拉桥施工工艺及索力控制方法进行系统研究，以提高斜拉桥建设质量和效率，保障斜拉桥的安全运行。
在当前交通发展的背景下，加强对高速铁路斜拉桥施工工艺及索力控制方法的研究，可以为我国高速铁路建设提供重要的技术支持和参考。
通过深入研究斜拉桥施工工艺及索力控制方法，可以为未来高速铁路斜拉桥建设提供更为完善的技术方案和指导，为我国高速铁路的发展注入新的活力。
1.2 研究意义研究高速铁路斜拉桥斜拉索施工工艺能够为斜拉桥施工提供科学、合理的施工工艺方案，保障斜拉桥施工的顺利进行。
研究索力控制方法可以有效控制斜拉桥索力的大小和分布，保证斜拉桥结构的稳定性和安全性。
通过索力监测技术可以及时监测斜拉桥的索力变化情况，为斜拉桥的日常运行和维护提供有力的依据。
深入研究高速铁路斜拉桥斜拉索施工工艺及索力控制方法，具有重要的理论和实际意义，对于促进高速铁路斜拉桥的建设和发展具有重要意义。

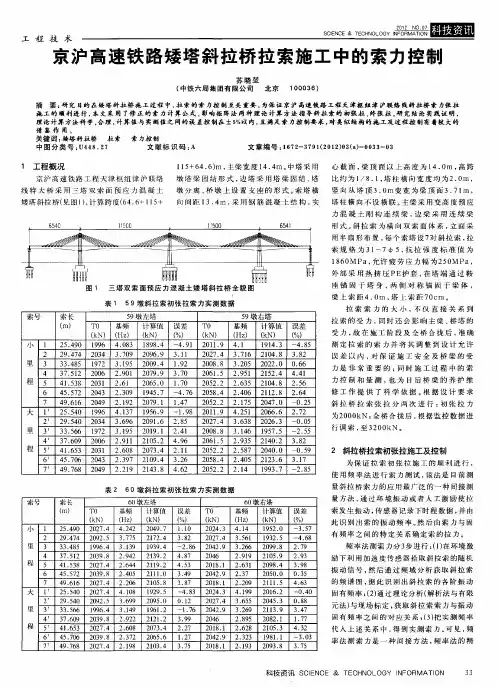

京沪高速铁路矮塔斜拉桥拉索施工中的索力控制摘要:研究目的在矮塔斜拉桥施工过程中,拉索的索力控制至关重要。
为保证京沪高速铁路工程天津枢纽津沪联络线斜拉桥索力张拉施工的顺利进行,本文采用了修正的索力计算公式、影响矩阵法两种理论计算方法指导斜拉索的初张拉、终张拉。
研究结论实践证明,理论计算方法科学、合理,计算值与实测值之间的误差控制在±5%以内,且满足索力控制要求,对类似结构的施工及过程控制有着较大的借鉴作用。
关键词:矮塔斜拉桥拉索索力控制
1 工程概况
京沪高速铁路工程天津枢纽津沪联络线特大桥采用三塔双索面预应力混凝土矮塔斜拉桥(见图1),计算跨度(64.6+115+115+64.6)m,主梁宽度14.4m。
中塔采用墩塔梁固结形式,边塔采用塔梁固结、塔墩分离、桥墩上设置支座的形式。
索塔横向间距13.4m,采用钢筋混凝土结构,实心截面,梁顶面以上高度为14.0m,高跨比约为1/8.1,塔柱横向宽度均为2.0m,竖向从塔顶3.0m变宽为梁顶面3.71m,塔柱横向不设横联。
主梁采用变高度预应力混凝土刚构连续梁,边梁采用连续梁形式。
斜拉索为横向双索面体系,立面采用半扇形布置,每个索塔设7对斜拉索,拉索规格为31-7φ5,抗拉强度标准值为1860MPa,允许疲劳应力幅为250MPa,外部采用热挤压PE护套,在塔端通过鞍座锚固于塔身,两
侧对称锚固于梁体,梁上索距4.0m,塔上索距70cm。
拉索索力的大小,不仅直接关系到拉索的受力,同时还会影响主梁、桥塔的受力,故在施工阶段及全桥合拢后,准确测定拉索的索力并将其调整到设计允许误差以内,对保证施工安全及桥梁的受力是非常重要的;同时施工过程中的索力控制和量测,也为日后桥梁的养护维修工作提供了科学依据。
根据设计要求斜拉桥拉索张拉分两次进行:初张拉力为2000kN;全桥合拢后,根据监控数据进行调索,至3200kN。
2 斜拉桥拉索初张拉施工及控制
为保证拉索初张拉施工的顺利进行,使用频率法进行索力测试,该法是目前测量斜拉桥索力的应用最广泛的一种间接测量方法,通过环境振动或者人工激励使拉索发生振动,传感器记录下时程数据,并由此识别出索的振动频率。
然后由索力与固有频率之间的特定关系确定索的拉力。
频率法测索力分3步进行:(1)在环境激励下利用加速度传感器拾取斜拉索的随机振动信号,然后通过频域分析获取斜拉索的频谱图,据此识别出斜拉索的各阶振动固有频率;(2)通过理论分析(解析法与有限元法)与现场标定,获取斜拉索索力与振动固有频率之间的对应关系;(3)把实测频率代入上述关系中,得到实测索力。
可见,频率法测索力是一种间接方法,频率法的精度取决于高灵敏度拾振技术以及准确的索力、频率对应关系,索力测试采用JMM-268型双通道动测仪。
采用频率法测索力,做了主要三方面假设。
(1)两端约束为铰接,实际工程中由于索两端锚固于梁和桥塔,边界条件介于铰接与固结之间,且更接近于固结;(2)索在自重作用下,会产生垂度,而上式忽略了垂度的影响;(3)本桥为矮塔斜拉桥,索长较短,因此需要考虑抗弯刚度对频率的影响。
动测仪中使用的索力与频率的关系式:
上式假设边界条件为固结,且考虑了抗弯刚度影响,首先求的参数A和B,即可得yn,然后根据已知参数可得索力T。
根据本桥施工图及监控内容,在第6～12号块安装斜拉索,安装后将索力初张拉到2000kN,通过油压表和单根压力传感器来控制张拉力,保证了张拉控制精度。
张拉完成后由监控根据所测频率计算初张拉索
力,校核索力张拉精度。
根据设计要求制定了索力控制目标:①控制每根斜拉索各股钢绞线的离散误差不大于理论值的±3％;②一对斜拉索两根间的差值不大于整体索力理论值的±1％;③斜拉索的整体索力误差不大于理论值的±5％。
张拉精度根据以上所述控制。
设施工控制的张拉力为T0,即由油压表和单根压力传感器确定的张拉力。
从59～61号墩初张拉结果可知,从表1～表3可知,初张拉结果误差均控制在了±5％以内。
3 索力终张拉和二次调索
全桥合拢后,要对拉索索力进行二次调整,即将全部拉索索力张拉到3200kN。
索力调整的计算方法很多,主要有最小二乘法、弯曲能量最小法、弯矩最小法、影响矩阵法。
最小二乘法是使误差平方和达到最小,但需要反复迭代计算;弯曲能量最小法是用结构的弯曲余能作为目标函数,弯矩最小法是以弯矩平方和作为目标函数,这两种方法都要在计算中改变结构的模式;影响矩阵法将优化的目标函数统一用索力变量与广义影响矩阵表示,可同时对多种目标函数进行优化,实现程序化计算非常方便。
本文以影响矩阵理论为基础,采用约束最优方法求解施调索力。
某截面上,m个独立元素所组成的列向量。
这些元素一般由构件中的截面内力、应力或位移组成。
它们在调值过程中接受调整,以期
达到某种期望状态。
受调向量记为:
在影响矩阵中,元素可能是内力、应力、位移等力学向量中的一个,影响矩阵是这些力学元素混合组成的。
从理论上讲,只要将单位施调向量逐一加到结构上,分别求出相应的影响向量,就能形成结构的影响矩阵。
但当受调向量为内力时,由于内力无法直接加在结构上,一般是通过先将相应构件从结构中“断开”,并在断开处施以一对大小相等方向相反的单位力来进行计算的。
显然,这样做破坏了原有的结构形式。
用有限元方法计算,则每计算一个影响向量,就要形成和分解一次结构刚度矩阵,是很不经济的。
为了减小形成影响矩阵的计算量,可先将内力元素的影响向量用相应位置和方向上杆件的单位强迫变形影响向量来代替,这样就不必将构件断开,而可以在同一力学模型上进行影响向量的计算。
受调向量与施调向量的元素相等,这种调值计算称为等变量的调值计算。
当结构满足线性叠加时,有:
津沪联络线特大桥在全桥合拢后,进行索力二次调整,其二次调整值按影响矩阵法进行计算,首先用有限元软件桥梁博士建立全桥正装
仿真模型,施工阶段完全按实际模拟,调索顺序按先长索后短索原则,先调59墩再调60墩最后是61墩的顺序进行。
本桥的受调向量及施调向量均为拉索内力,根据有限元模型可求出索力的影响矩阵,根据上节介绍的影响矩阵法理论,可得施调索力,如表4所示。
成桥后二次调索过程中调索组根据油压表和单根压力传感器来控制张拉力,每张拉一束由监控组测量张拉后索的频率,根据频率与索力的关系,求的张拉后的索力,对索力进行校核,以确保拉索二次调整的精确。
表5～表7中所示索力目标值3200kN,基频为全桥二次调整完成后全桥拉索通测频率,计算值即频率法计算结果,误差为计算值与目标值之间误差。
从测试结果可以看出,本桥索力二次调整结果误差控制在了±5％以内。
4 结语
矮塔斜拉桥是近20年来刚刚出现的,瑞士、日本、韩国等一些国家率先修建了多座此种类型的桥梁。
矮塔斜拉桥是介于刚构连续梁和斜拉桥之间的一种新梁型,结构受力由梁和索共同分担,结构合理,承载性能优越。
一般地,矮塔斜拉桥不作二次调索,在京沪高速铁路天津枢纽津沪联络线斜拉桥索力张拉施工过程中,为达到精确控制的目的,深入研究了斜拉索张拉控制的理论及计算方法,最终采用了修正的索力计算公式和影响矩阵法,成功指导了索力张拉,并得到结论如下。
(1)由于本桥吊杆直径较大,L/D相对较小,杆件抗弯刚度的影响不
能忽略,传统的吊杆索力公式不能适用于本桥吊杆,在本桥的监测中对索力计算公式进行了修正。
(2)为精确控制,在二次调索之前,针对目标索力根据影响矩阵法确定了各索的索力张拉值。
实践证明,上述理论计算方法科学、合理,计算值与实测值之间的误差控制在±5%以内,且满足索力控制要求。
参考文献
[1] 段丰军,贾卫中.矮塔斜拉桥缆索挂设施工技术[J].世界桥梁,2008(增1).
[2] 李保明.矮塔斜拉桥索塔施工技术[J].山西交通科技,2004(12).
[3] 胡传超.矮塔斜拉桥斜拉索施工工艺及应用[J].西部探矿工程,2008(4).
[4] 邓秦峰,周敏娟.龙门黄河大桥矮塔斜拉桥斜拉索施工工艺[J].石家庄铁道学院学报,2006(5).。
