高墩大跨度连续刚构桥预拱度设置研究摘要：连续刚构桥在设计中设置合理的预拱度能够消除施工过程中各种荷载对线形的影响，减少后期运营过程中的收缩徐变、后期预应力的损失、活载变形等产生的下挠现象。
本文通过对现行规范规定的连续刚构桥预拱度设置的方法进行研究，提出了预拱度设置的合理建议，并通过实例加以说明。
关键词：连续刚构桥预拱度运营过程下挠随着我国交通事业的发展，越来越多的高墩大跨径桥梁不断涌现，连续刚构桥由于墩身与主梁形成刚架承受上部结构的荷载，一方面主梁受力合理，另一方面墩身在结构上充分发挥了潜能，因此该桥型得到了迅速的应用和发展。
但是随着连续刚构桥跨径的增大，使用年限的增加和超载等原因，导致许多的连续刚构桥跨中出现了不同程度的下挠。
只有在施工中设置合理的预拱度,才能使连续刚构桥上部结构在经历施工中反复发生向上或向下形式的挠度和结构运营一定时间后，达到设计所期望的标高线形。
本文利用空间大型有限元软件MIDAS/Civil对达陕高速王家坝大桥主桥施工阶段进行了分析,对其在施工阶段的预拱度设置进行了分析和研究, 并且对连续刚构桥设计、施工和监控提出相应的意见。
1工程背景万源（陕川界）至达州（徐家坝）高速公路D7合同段王家坝大桥主桥采用三向预应力混凝土连续箱梁刚构桥，左幅跨径组合为（60.42+110.71+60.37m）=231.5m，右幅跨径组合为（59.64+109.29+59.69m）=228.62m。
主桥采用单薄壁空心墩，基础采用钻孔桩基础，如图1所示。
主梁为单箱单室预应力混凝土直腹板箱形梁，主梁根部梁高6.5m，跨中部梁高2.8m，箱梁高度由距墩中心3.0m处按1.8次抛物线变化；箱梁顶板宽12.1m，底板宽6.5m，翼缘板悬臂长度2.8m，桥面横坡变化，由腹板高度调整；箱梁顶板厚度除0#块部分为0.5m外，其余梁段为0.28m；箱梁底板厚由距墩中心3.0m处到合龙段处按1.8次抛物线变化，由0.8m变化至0.3m；连续刚构单T箱梁采用挂篮悬臂对称浇筑，边跨现浇段采用导梁法一次浇筑完成，边、中跨合龙段采用吊架模板、劲性骨架、平衡重方法进行浇筑。
高墩大跨径刚构桥施工关键技术分析摘要：近年来，随着经济的快速发展，公路桥梁基础设施建设日益完善，有力地促进了交通运输业的发展。
为了有效适应复杂的地形变化，满足交通运输需求，高墩大跨度刚构桥应运而生。
该桥梁施工技术具有结构简单、受力均匀、行驶平稳、舒适等优点，得到了行业专业人士的高度认可。
但由于其墩高跨度大，施工技术要求高，质量控制难度大，施工过程中容易产生质量安全隐患，因此，加强施工过程质量控制尤为关键。
基于此，本文后续针对高墩大跨径刚构桥施工关键技术展开综合探究，对提高桥梁施工技术水平，保证桥梁建设顺利完成具有重要意义。
关键词：高墩；大跨径；刚构桥施工；关键技术中图分类号：U416文献标识码：A引言近年来，随着我国工程建设的快速发展，桥梁施工技术有了很大的提高。
连续梁是当前桥梁工程中常用的上部结构形式，其跨度越来越大，导致了许多大跨度的连续梁桥。
随着公路交通网络建设规模的不断扩大，大跨度连续刚构桥的应用数量不断增加。
连续刚构桥具有外形美观、结构稳定等优点，广泛应用于各种桥梁施工中。
高墩大跨度刚构桥的施工技术直接影响到成桥质量。
在不同的施工阶段应采取有针对性的施工方案，合理应用施工技术，确保已建成的桥梁具有良好的内力状态和线性平顺性。
1刚构桥施工特点随着我国公路建设的蓬勃发展，预应力混凝土连续刚构桥极大地填补了普通预制梁桥、大拱桥和特大悬索桥之间的空白，在120-240m跨度之间具有良好的适用性。
连续刚构桥不同于传统的连续梁桥。
前者采用墩梁固结形式，消除了支护和悬臂施工时墩梁的临时固结。
桥梁建成后，桥墩参与受力，增加了超静次数。
此时，桥墩的设计也成为连续刚构桥的一个关键因素，尤其是在中国西南地区，有时连续刚构桥的桥墩高度可以达到180m以上，桥墩高差可以达到100m以上，桥墩的设计就变得至关重要。
连续刚构桥结合了T形刚构桥和连续梁的优点，使桥梁具有很强的整体完整性[1]。
连续刚构桥的车辆行驶相对平稳舒适，桥墩具有一定的柔性，可以形成稳定的摆动支撑系统。
高墩大跨度连续刚构桥施工技术发布时间：2022-06-08T07:43:58.260Z 来源：《建筑实践》2022年4期作者：邢士鑫[导读] 本文将对高墩大跨度连续刚构桥施工技术进行探讨。
邢士鑫保利长大工程有限公司摘要：很多地区为了满足交通需求，会在一些地貌复杂的地方架设高墩大跨桥梁，在我国基础建设逐渐完善的过程中，高墩大跨桥梁已经逐渐增多，虽然预应力混凝土连续刚构桥的承载能力较强，而与其他的新型建设技术相比这项技术已经比较成熟，但是在应用过程中如果缺少相关的执行标准，无法明确相应的施工技术要求，也很容易出现质量问题，为了进一步确保桥梁的使用安全，本文将对高墩大跨度连续刚构桥施工技术进行探讨。
关键词：高墩；大跨度；由于高墩大跨度连续刚构桥跨越能力极大，而且在建设过程中所耗费的成本较低，所以这种桥梁结构成为了山区中跨越沟谷的主要建造形式。
利用混凝土技术完成的连续刚构桥梁能够拥有较大的跨越力，而且整体的经济性较高，受力性较强，可以保证桥梁的使用安全，因此这项技术被更多人所关注。
在我国各个沟谷设置桥梁首先考虑的也是这种桥梁，虽然这种桥梁整体使用价值较高，但是由于施工位置大多数处于特殊的地理位置，因此在施工过程中还需要对施工技术的安全性进行掌控，保证施工人员的安全。
由此可见，本文对高墩大跨度连续刚构求施工技术进行探讨是非常有必要的。
图 1 高墩大跨度连续刚构桥一、高墩大跨度连续刚构桥概述高墩大跨度刚构桥具有跨越直径大、刚度大等特点。
在进行大跨径施工建设时，高墩大跨度连续刚构桥是最常使用的一种建筑形式，这种桥体结构平顺度极好，行车感觉非常舒适，而且养护成本较低、抗震能力较强，所以成为了很多地区桥梁施工的主要选择目标，在当前的建筑市场中有着十分强大的竞争力[1]。
连续刚构桥结构是在不断的探索中设计出的新型桥梁结构，以连续梁与T形刚构桥为基础，进行了桥梁主体上的优化，对于桥体所使用的各项工艺进行符合自然条件因素的转换，让桥梁的结构受力符合相应的标准。
高墩大跨径连续刚构桥梁中跨合龙施工技术研究——以芦沟
河特大桥为例
周成龙;张文东;马明虎;孙皓桐;崔成男
【期刊名称】《科技和产业》
【年(卷),期】2024(24)5
【摘要】在高墩大跨径连续刚构桥梁施工中,中跨合龙是桥梁建设的重要一步。
以芦沟河特大桥为例,针对现场施工特点,详细研究分析合龙配重、顶推等重要环节的具体操作,通过计算得出合龙配重的重量及位置,并运用迈达斯2022软件确定顶推力大小等核心数据,以确保桥梁合龙顺利完工。
【总页数】7页(P253-259)
【作者】周成龙;张文东;马明虎;孙皓桐;崔成男
【作者单位】中建铁路投资建设集团有限公司
【正文语种】中文
【中图分类】TU74
【相关文献】
1.高墩大跨径连续刚构桥梁常见病害及施工对策分析
2.高墩大跨径连续刚构桥梁中跨合龙施工技术研究
3.高墩大跨径连续刚构桥梁施工线形控制技术研究
4.高墩大跨预应力混凝土连续刚构铁路桥梁中跨合龙施工关键技术
5.高墩大跨径连续刚构桥梁施工线形控制技术分析
因版权原因，仅展示原文概要，查看原文内容请购买。

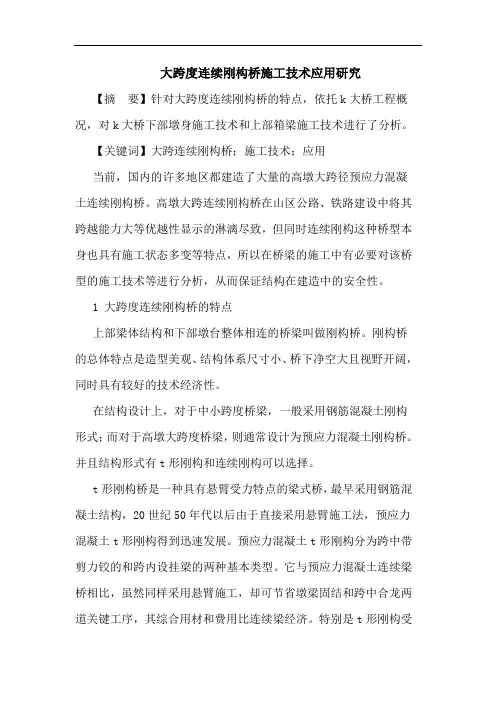

大跨度连续刚构桥施工技术应用研究【摘要】针对大跨度连续刚构桥的特点，依托k大桥工程概况，对k大桥下部墩身施工技术和上部箱梁施工技术进行了分析。
【关键词】大跨连续刚构桥；施工技术；应用当前，国内的许多地区都建造了大量的高墩大跨径预应力混凝土连续刚构桥。
高墩大跨连续刚构桥在山区公路、铁路建设中将其跨越能力大等优越性显示的淋漓尽致，但同时连续刚构这种桥型本身也具有施工状态多变等特点，所以在桥梁的施工中有必要对该桥型的施工技术等进行分析，从而保证结构在建造中的安全性。
1 大跨度连续刚构桥的特点上部梁体结构和下部墩台整体相连的桥梁叫做刚构桥。
刚构桥的总体特点是造型美观、结构体系尺寸小、桥下净空大且视野开阔，同时具有较好的技术经济性。
在结构设计上，对于中小跨度桥梁，一般采用钢筋混凝土刚构形式；而对于高墩大跨度桥梁，则通常设计为预应力混凝土刚构桥。
并且结构形式有t形刚构和连续刚构可以选择。
t形刚构桥是一种具有悬臂受力特点的梁式桥，最早采用钢筋混凝土结构，20世纪50年代以后由于直接采用悬臂施工法，预应力混凝土t形刚构得到迅速发展。
预应力混凝土t形刚构分为跨中带剪力铰的和跨内设挂梁的两种基本类型。
它与预应力混凝土连续梁桥相比，虽然同样采用悬臂施工，却可节省墩梁固结和跨中合龙两道关键工序，其综合用材和费用比连续梁经济。
特别是t形刚构受力是长悬臂体系，全跨以承受负弯矩为主，预应力束筋布置在桥的顶面上，方便了施工。
2 依托工程概况k大桥是某高速公路一合同段的两个控制性工程之一。
k大桥左线的中心桩号为lk38+877.30，主桥采用三跨变截面预应力混凝土连续刚构体系，孔径布置为(55+100+55)m，桥梁全长215.4m。
上部箱梁断面为单箱单室形式，箱梁顶宽12.25m，底宽6.5m，箱梁根部梁高5.9m，跨中及边跨合龙段梁高为2.5m，箱梁底板下缘按1.8次抛物线变化。
桥梁下部墩身采用矩形等截面的空心墩。
本桥最高墩的高度为73m，墩身横截面见图1所示。
