经颅磁治疗仪

太原科大失眠抑郁研究所HX系列rTMS经颅磁治疗仪•【设备简介】•HX系列rTMS经颅磁治疗仪是以脑生理学，生物物理学，磁生物学和临床脑病治疗学为基础，综合了国外(TMS)经颅磁刺激的特点，采用智能变频弱磁(rTMS)经颅磁技术，通过治疗帽中多个电磁体，对大脑多个功能区同时立体刺激。

•【rTMS治疗原理】•rTMS经颅磁治疗仪采用了变频式交变电磁和重复性经颅磁刺激(rTMS)治疗技术，专用治疗帽多点位电磁发生器对颅脑形成立体式重复性电磁刺激(rTMS)和变频头部按摩，实现电磁和按摩双重治疗效果。

变频式治疗主机存储了多个有效治疗脑部疾病的治疗频率和输出强度，治疗时可自动变频输出，也可根据不同症状选择单种频率输出，以达到针对性治疗的目的，治疗效果更明显。

•【经颅磁刺激技术】•经颅磁刺激技术是一种无痛、无创的绿色治疗方法，磁信号可以无衰减地透过颅骨而刺激到大脑神经和外周神经肌肉，随着技术的发展，具有连续可调重复刺激的经颅磁刺激(rTMS)出现，并在临床精神病、神经疾病及康复领域获得越来越多的认可。

因其无痛、非创伤的物理特性，实现人类一直以来的梦想—虚拟地损毁大脑探索脑功能及高级认知功能。

与PET、FMRI、MEG并称为“二十一世纪四大脑科学技术”。

•【治疗优势】•1、功效性：rTMS经颅磁治疗仪对治疗和预防癫痫、小儿脑瘫、颅脑损伤、失眠、抑郁症、精神分裂症、强迫症、焦虑症、双向情感性障碍以及精神障碍、脑疲劳综合症、缓解精神紧张、增强记忆力、改善脑供血不足具有显着疗效。

•2、安全性：属于物理疗法，无创性的治疗，治疗过程中，对大脑无任何机械性震动，对脑组织不会造成损伤。

•3、方便性：使用本产品治疗时，不需要对皮肤进行任何处理，每天使用30分钟即可轻松对大脑功能性疾病进行预防、保健、治疗。

•【适应症与禁忌症】•一)适应症•脑脊髓损伤性疾病•1)癫痫病、小儿脑瘫;•2)颅脑损伤，中毒性脑损伤、脊髓损伤者;•3)创伤性颅脑损伤、颅内肿瘤手术后需要脑功能恢复者。

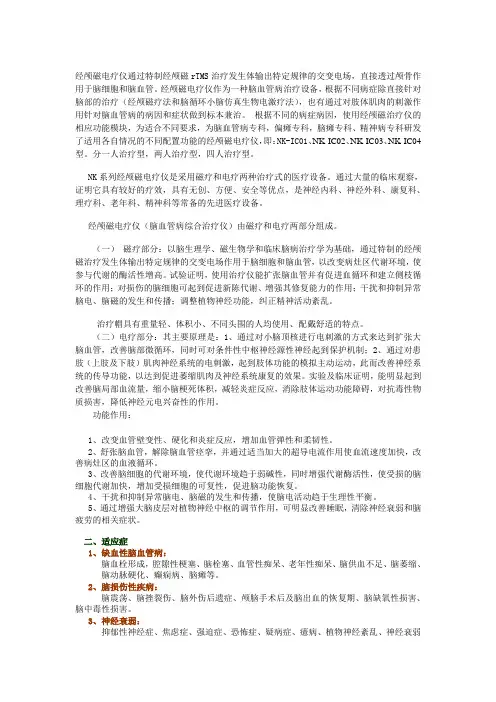

经颅磁电疗仪通过特制经颅磁rTMS治疗发生体输出特定规律的交变电场，直接透过颅骨作用于脑细胞和脑血管。

经颅磁电疗仪作为一种脑血管病治疗设备，根据不同病症除直接针对脑部的治疗（经颅磁疗法和脑循环小脑仿真生物电激疗法），也有通过对肢体肌肉的刺激作用针对脑血管病的病因和症状做到标本兼治。

根据不同的病症病因，使用经颅磁治疗仪的相应功能模块，为适合不同要求，为脑血管病专科，偏瘫专科，脑瘫专科、精神病专科研发了适用各自情况的不同配置功能的经颅磁电疗仪，即：NK-IC01、NK-IC02、NK-IC03、NK-IC04型。

分一人治疗型，两人治疗型，四人治疗型。

NK系列经颅磁电疗仪是采用磁疗和电疗两种治疗式的医疗设备。

通过大量的临床观察，证明它具有较好的疗效，具有无创、方便、安全等优点，是神经内科、神经外科、康复科、理疗科、老年科、精神科等常备的先进医疗设备。

经颅磁电疗仪（脑血管病综合治疗仪）由磁疗和电疗两部分组成。

（一）磁疗部分：以脑生理学、磁生物学和临床脑病治疗学为基础，通过特制的经颅磁治疗发生体输出特定规律的交变电场作用于脑细胞和脑血管，以改变病灶区代谢环境，使参与代谢的酶活性增高。

试验证明，使用治疗仪能扩张脑血管并有促进血循环和建立侧枝循环的作用；对损伤的脑细胞可起到促进新陈代谢、增强其修复能力的作用；干扰和抑制异常脑电、脑磁的发生和传播；调整植物神经功能，纠正精神活动紊乱。

治疗帽具有重量轻、体积小、不同头围的人均使用、配戴舒适的特点。

（二）电疗部分：其主要原理是：1、通过对小脑顶核进行电刺激的方式来达到扩张大脑血管，改善脑部微循环，同时可对条件性中枢神经源性神经起到保护机制；2、通过对患肢（上肢及下肢）肌肉神经系统的电刺激，起到肢体功能的模拟主动运动，此而改善神经系统的传导功能，以达到促进萎缩肌肉及神经系统康复的效果。

实验及临床证明，能明显起到改善脑局部血流量，缩小脑梗死体积，减轻炎症反应，消除肢体运动功能障碍，对抗毒性物质损害，降低神经元电兴奋性的作用。

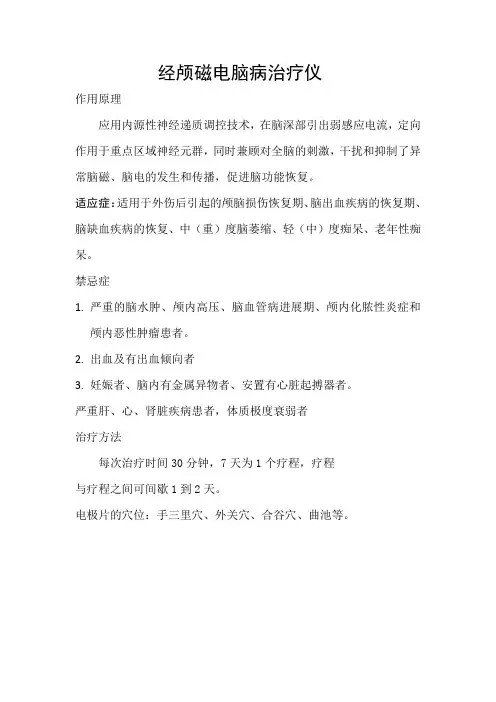

经颅磁电脑病治疗仪
作用原理
应用内源性神经递质调控技术，在脑深部引出弱感应电流，定向作用于重点区域神经元群，同时兼顾对全脑的刺激，干扰和抑制了异常脑磁、脑电的发生和传播，促进脑功能恢复。

适应症：适用于外伤后引起的颅脑损伤恢复期、脑出血疾病的恢复期、脑缺血疾病的恢复、中（重）度脑萎缩、轻（中）度痴呆、老年性痴呆。

禁忌症
1.严重的脑水肿、颅内高压、脑血管病进展期、颅内化脓性炎症和
颅内恶性肿瘤患者。

2.出血及有出血倾向者
3.妊娠者、脑内有金属异物者、安置有心脏起搏器者。

严重肝、心、肾脏疾病患者，体质极度衰弱者
治疗方法
每次治疗时间30分钟，7天为1个疗程，疗程
与疗程之间可间歇1到2天。

电极片的穴位：手三里穴、外关穴、合谷穴、曲池等。

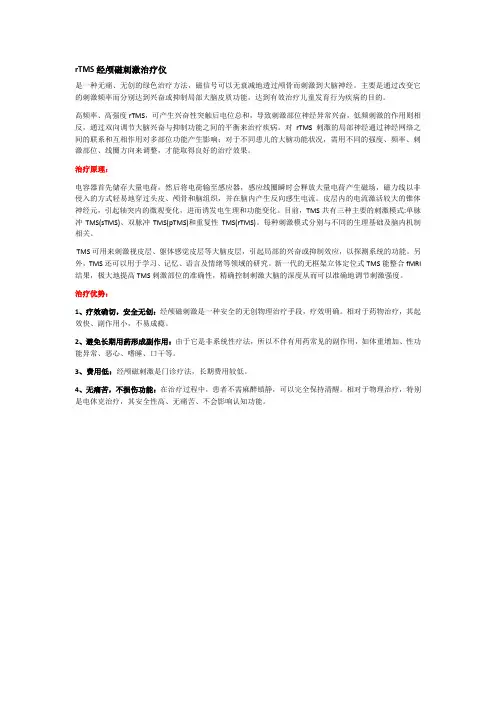

rTMS经颅磁刺激治疗仪是一种无痛、无创的绿色治疗方法，磁信号可以无衰减地透过颅骨而刺激到大脑神经。

主要是通过改变它的刺激频率而分别达到兴奋或抑制局部大脑皮质功能，达到有效治疗儿童发育行为疾病的目的。

高频率、高强度rTMS，可产生兴奋性突触后电位总和，导致刺激部位神经异常兴奋，低频刺激的作用则相反，通过双向调节大脑兴奋与抑制功能之间的平衡来治疗疾病。

对rTMS 刺激的局部神经通过神经网络之间的联系和互相作用对多部位功能产生影响；对于不同患儿的大脑功能状况，需用不同的强度、频率、刺激部位、线圈方向来调整，才能取得良好的治疗效果。

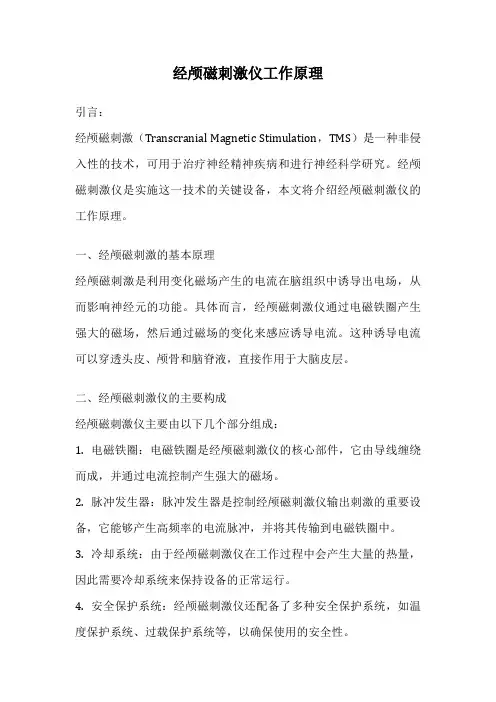

治疗原理：电容器首先储存大量电荷，然后将电荷输至感应器，感应线圈瞬时会释放大量电荷产生磁场，磁力线以非侵入的方式轻易地穿过头皮、颅骨和脑组织，并在脑内产生反向感生电流。

皮层内的电流激活较大的锥体神经元，引起轴突内的微观变化，进而诱发电生理和功能变化。

目前，TMS共有三种主要的刺激模式:单脉冲TMS(sTMS)、双脉冲TMS(pTMS)和重复性TMS(rTMS)。

每种刺激模式分别与不同的生理基础及脑内机制相关。

TMS可用来刺激视皮层、躯体感觉皮层等大脑皮层，引起局部的兴奋或抑制效应，以探测系统的功能。

另外，TMS还可以用于学习、记忆、语言及情绪等领域的研究。

新一代的无框架立体定位式TMS能整合fMRI 结果，极大地提高TMS刺激部位的准确性，精确控制刺激大脑的深度从而可以准确地调节刺激强度。

治疗优势：1、疗效确切，安全无创：经颅磁刺激是一种安全的无创物理治疗手段，疗效明确。

相对于药物治疗，其起效快、副作用小，不易成瘾。

2、避免长期用药形成副作用：由于它是非系统性疗法，所以不伴有用药常见的副作用，如体重增加、性功能异常、恶心、嗜睡、口干等。

3、费用低：经颅磁刺激是门诊疗法，长期费用较低。

4、无痛苦，不损伤功能：在治疗过程中，患者不需麻醉镇静，可以完全保持清醒。

相对于物理治疗，特别是电休克治疗，其安全性高、无痛苦、不会影响认知功能。

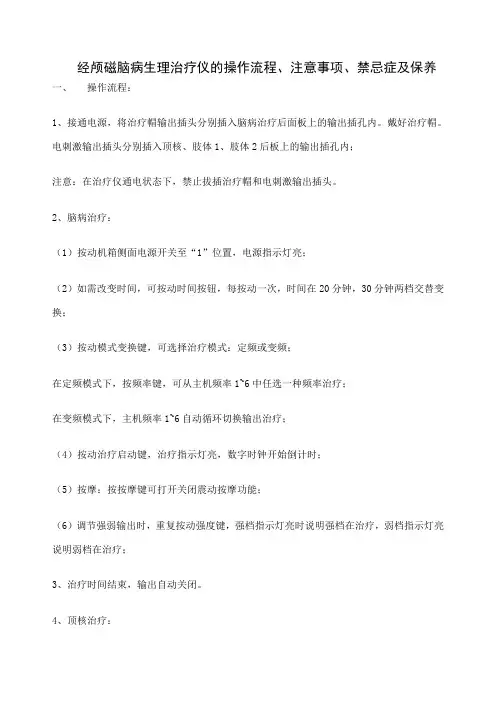

经颅磁脑病生理治疗仪的操作流程、注意事项、禁忌症及保养一、操作流程：1、接通电源，将治疗帽输出插头分别插入脑病治疗后面板上的输出插孔内。

戴好治疗帽。

电刺激输出插头分别插入顶核、肢体1、肢体2后板上的输出插孔内；注意：在治疗仪通电状态下，禁止拔插治疗帽和电刺激输出插头。

2、脑病治疗：（1）按动机箱侧面电源开关至“1”位置，电源指示灯亮；（2）如需改变时间，可按动时间按钮，每按动一次，时间在20分钟，30分钟两档交替变换；（3）按动模式变换键，可选择治疗模式：定频或变频；在定频模式下，按频率键，可从主机频率1~6中任选一种频率治疗；在变频模式下，主机频率1~6自动循环切换输出治疗；（4）按动治疗启动键，治疗指示灯亮，数字时钟开始倒计时；（5）按摩：按按摩键可打开关闭震动按摩功能；（6）调节强弱输出时，重复按动强度键，强档指示灯亮时说明强档在治疗，弱档指示灯亮说明弱档在治疗；3、治疗时间结束，输出自动关闭。

4、顶核治疗：按模式键可调选择模式六种，每一个指示灯代表一种模式。

按周期键可选择周期，数码显示0-99可调，按启停键一次，机器开始工作。

数码管显示零零数码框红点闪动，此时，按强度加减可调输出强度0-99可调，此时也可调周期、数码管显示周期是无红点闪动，显示输出强度时有红点闪动指示，再次按启停键停止输出。

5、肢体治疗：按中频加减键选好处方后，1~35可调。

选择好处方后，按下“确定”键，中间的显示窗口显示数码“0”，并伴随着红点的闪烁，治疗开始，此时可通过向上“▲”或向下“▼”的三角键来调节强度，强度大小根据病人的具体情况而定（一般以人体耐受限位准或遵医嘱）。

6、透热功能：如需使用透热功能，可随时按下“+”或“—”来调节温度，仪器正前方的绿色指示灯，从左到右依次表示温度的1-6个等级，等级越高温度越高；7、治疗结束：治疗结束，仪器发出连续报警响声，摘下电极板；8、中途停止：治疗中如需中途停止，先按下“取消”键，治疗停止。

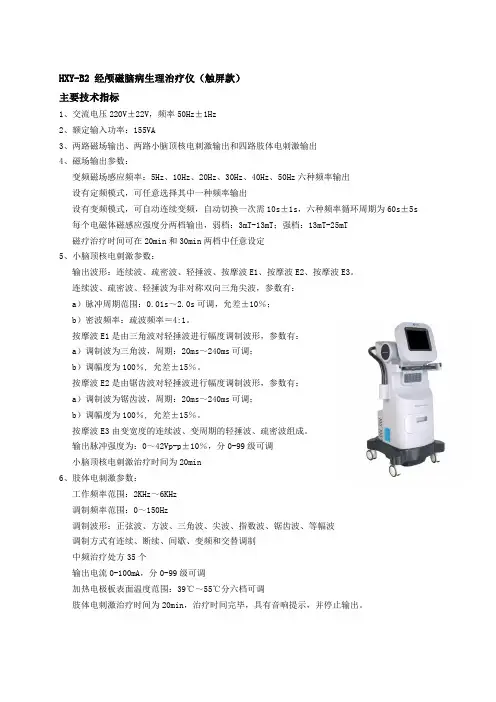

HXY-B2 经颅磁脑病生理治疗仪（触屏款）主要技术指标1、交流电压220V±22V，频率50Hz±1Hz2、额定输入功率：155VA3、两路磁场输出、两路小脑顶核电刺激输出和四路肢体电刺激输出4、磁场输出参数：变频磁场感应频率：5Hz、10Hz、20Hz、30Hz、40Hz、50Hz六种频率输出设有定频模式，可任意选择其中一种频率输出设有变频模式，可自动连续变频，自动切换一次需10s±1s，六种频率循环周期为60s±5s 每个电磁体磁感应强度分两档输出，弱档：3mT-13mT；强档：13mT-25mT磁疗治疗时间可在20min和30min两档中任意设定5、小脑顶核电刺激参数：输出波形：连续波、疏密波、轻捶波、按摩波E1、按摩波E2、按摩波E3。

连续波、疏密波、轻捶波为非对称双向三角尖波，参数有：a）脉冲周期范围：0.01s～2.0s可调，允差±10％；b）密波频率：疏波频率＝4:1。

按摩波E1是由三角波对轻捶波进行幅度调制波形，参数有：a）调制波为三角波，周期：20ms～240ms可调；b）调幅度为100％, 允差±15％。

按摩波E2是由锯齿波对轻捶波进行幅度调制波形，参数有：a）调制波为锯齿波，周期：20ms～240ms可调；b）调幅度为100％, 允差±15％。

按摩波E3由变宽度的连续波、变周期的轻捶波、疏密波组成。

输出脉冲强度为：0～42Vp-p±10％，分0-99级可调小脑顶核电刺激治疗时间为20min6、肢体电刺激参数：工作频率范围：2KHz～6KHz调制频率范围：0～150Hz调制波形：正弦波、方波、三角波、尖波、指数波、锯齿波、等幅波调制方式有连续、断续、间歇、变频和交替调制中频治疗处方35个输出电流0-100mA，分0-99级可调加热电极板表面温度范围：39℃～55℃分六档可调肢体电刺激治疗时间为20min，治疗时间完毕，具有音响提示，并停止输出。
