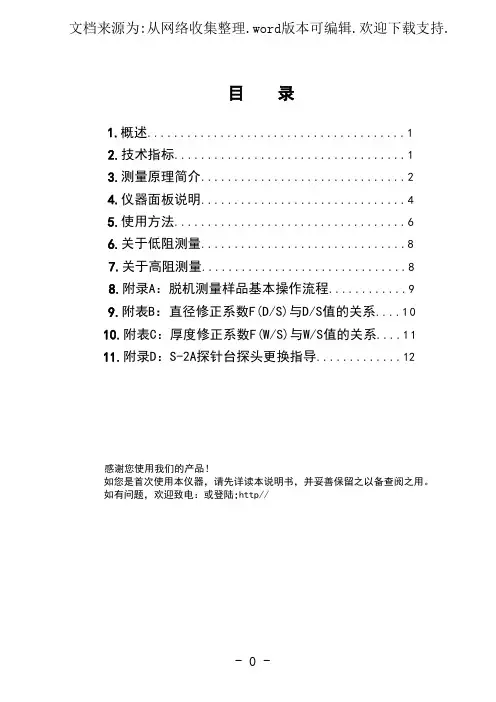

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.目录1.概述 (1)2.技术指标 (1)3.测量原理简介 (2)4.仪器面板说明 (4)5.使用方法 (6)6.关于低阻测量 (8)7.关于高阻测量 (8)8.附录A：脱机测量样品基本操作流程 (9)9.附表B：直径修正系数F(D/S)与D/S值的关系 (10)10.附表C：厚度修正系数F(W/S)与W/S值的关系 (11)11.附录D：S-2A探针台探头更换指导 (12)感谢您使用我们的产品！如您是首次使用本仪器，请先详读本说明书，并妥善保留之以备查阅之用。
如有问题，欢迎致电：或登陆:http//1.概述RTS-8型数字式四探针测试仪是运用四探针测量原理的多用途综合测量设备。
该仪器按照单晶硅物理测试方法国家标准并参考美国标准而设计的，专用于测试半导体材料电阻率及方块电阻(薄层电阻)的专用仪器。
仪器由主机、探针测试台、四探针探头、计算机等部分组成，测量数据既可由四探针测试仪主机直接显示，亦可与计算机相连接通过四探针软件测试系统控制四探针测试仪进行测量并采集测试数据，把采集到的数据在计算机中加以分析，然后把测试数据以表格，图形直观地记录、显示出来。
用户可对采集到的数据在电脑中保存或者打印以备日后参考和查看，还可以把采集到的数据输出到Excel中，让用户对数据进行各种数据分析。
仪器采用了最新电子技术进行设计、装配。
具有功能选择直观、测量取数快、精度高、测量范围宽、稳定性好、结构紧凑、易操作等特点。
本仪器适用于半导体材料厂、半导体器件厂、科研单位、高等院校对半导体材料的电阻性能测试。
2. 技术指标2.1 测量范围电阻率：10-4～105Ω.cm；方块电阻：10-3～106Ω/□；电阻：10-4～105Ω；电导率：10-5～104s/cm；可测晶片直径：140mmX150mm (配S-2A型测试台)；200mmX200mm (配S-2B型测试台)；400mmX500mm (配S-2C型测试台)；2.2 恒流源电流量程分为 1μA、10μA、100μA、1mA、10mA、100mA 六档，各档电流连续可调；2.3 数字电压表量程及表示形式：000.00～199.99mV；分辨力：10μV；输入阻抗：＞1000MΩ；精度：±0.1%；显示：四位半红色发光管数字显示；极性、超量程自动显示；2.4 四探针探头基本指标间距：1±0.01mm；针间绝缘电阻: ≥1000MΩ；机械游移率: ≤0.3％；探针：碳化钨或高速钢材质，探针直径Ф0.5mm；探针压力：5～16 牛顿(总力)；2.5 四探针探头应用参数见探头附带的合格证，合格证含三参数项：C：探针系数； F：探针间距修正因子； S：探针平均间距；2.6 模拟电阻测量相对误差（按 JJG508-87 进行）0.01Ω、0.1Ω、1Ω、10Ω、100Ω、1000Ω、10000Ω≤0.3％±１字；2.7 整机测量最大相对误差(用硅标样片:0.01-180Ω.cm 测试)≤±5％；2.8 整机测量标准不确定度≤5％；2.9 外型尺寸（大约）电气主机: 460mm ×320mm ×100mm ； S-2A 型测试台: 190mm ×140mm ×260mm ； S-2B 型测试台: 300mm ×210mm ×400mm ； S-2C 型测试台: 500mm ×400mm ×350mm ；2.10 仪器重量（大约）电气主机: 3.5kg ； S-2A 型测试台: 2kg ； S-2B 型测试台: 2.5kg ； S-2C 型测试台: 4kg ；2.11 标准使用环境温度:：23±2℃； 相对湿度：≤65％； 无高频干扰； 无强光直射；*.注意:使用1μA 量程时，允许有小于1.0nA 的空载电流.最好在相对湿度小于50%时使用。
南方S82T操作手册
查看四参数
四参数的求解及应用
校正向导需要在已经打开转换参数的基础上进行。校正向导有两种途径，基站架在已知点上和架在未知点上，还有两种方法，输入已知点直接校正，或是先采点再进行校正
基站架在已知点校正（当移动站收到基准站架设在已知点自动发射的差分信号以后软件进行以下操作才有效。 ）
在参数浏览里先检查所要使用的转换参数数否正确，然后进入“校正向导”，选择“基准站架设在已知点”，点击“下一步”
当移动站在已知点水平对中并达到固定解以后软件进行以下操作才有效
四参数的求解及应用
基站架在未知点校正（先采点再校正）
当移动站在已知点水平对中并达到固定解以后软件进行以下操作才有效
四参数的求解及应用
基站架在未知点校正（先采点再校正）
当移动站在已知点水平对中并达到固定解以后软件进行以下操作才有效
测量和放样
02
S82T模式设置
01
02
移动站电台模式 将主机的指示灯调成左图的状况即为移动站电台模式
正常工作后STA灯和DL灯以发射间隔均匀闪烁，电池灯常亮
4）移动站GPRS模式
S82T模式设置
01
02
手簿与蓝牙连接 将主机模式设置好之后就可以用手簿进行蓝牙连接了,首先将手簿设置如下： “开始”→“设置”→“控制面板”，在控制面板窗口中双击“Bluetooth设备属性”。 附录二
四参数的求解及应用
例如：导入一个RTK文件。选择“工程之星3.0经纬度文件（*RTK）”,点击“确定”选择好要导入的文件，如工程0811pm下面的Data文件夹下的 .RTK，单击“确定”选择你需要的已知点，点击“确定”
一：从坐标管理库中选择已经录入的控制点已知坐标
四参数的求解及应用
TC 系列控制台用户操作手册说明书
◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年（包括三年）内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
一、概述TC 系列控制台是高压试验变压器的配套设备。
与试验变压器一起作耐压和泄漏试验。
本产品符合电力行业标准:DL/T848.2-2004。
二、主要特点本系列产品具有外形美观、体积小、重量轻、操作简单、使用维修方便等特点。
本系列控制台是由接触式调压器及控制、保护、测量、信号电路组成。
通过接入220V/380V 工频电源，调节调压器的输出电压（即试验变压器的输入电压）取得所需要的试验高电压（被试品的耐压值），其工作原理如图。
XC-E2WT 2路压力测量模块用户手册
2路压力测量模块XC-E2WT操作手册信捷科技电子有限公司目录1. 模块概述 (1)1-1.模块特点 (1)1-2.模块规格 (1)1-3.各部分名称及功能 (2)1-4.外形尺寸 (3)2. 模块的安装 (4)2-1.安装步骤 (4)2-2.安装环境 (5)2-3.安装要求 (6)2-4.端子排布线 (7)3. 模块的外部端子说明 (8)3-1.端子排布 (8)3-2.端子说明 (8)4. 模块的外部连接 (9)4-1.电源连接 (9)4-2.与压力传感器连接 (9)5. 称重系统组成 (10)6. 模块功能描述 (11)6-1.压力传感器介绍 (11)6-2.压力传感器的校正 (11)6-3.压力测量 (12)7. 模数转换图 (15)8. 编程举例 (16)1. 模块概述两路压力测量模块XC-E2WT 作为XC 系列PLC 的扩展模块，可用于检测0～10mV 的电压信号或采集压力传感器的电压信号，并将模拟量电压值通过A/D 转换成数字值并进行运算。
1-1.模块特点1-2.模块规格 模拟量输入范围 DC 0～10mV分辨率1/65535（16Bit ） 0～40mA 综合精确度0.8% 转换速度20ms/通道 电源DC24V ±10%，100mA 安装方式可用M3的螺丝固定或直接安装在DIN46277（宽35mm ）的导轨上 外形尺寸63mm×102mm×73.3mm 使用环境无腐蚀性气体 环境温度0℃~60℃ 保存环境温度-20~70℃ 环境湿度5~95% 保存环境湿度 5~95%●可采集两路压力传感器的模拟量电压信号 ●可检测0～10mV 的电压信号 ●16位的高精度A/D 转换 ● 最多可在PLC 主单元右边连接7台XC-E2WT 模块1-3.各部分名称及功能名称功能电源指示当电源接通时该指示灯亮模块型号该特殊功能模块的型号扩展口连接其他扩展模块输入端子排用于连接电压模拟量输入的端子，可拆卸DIN导轨挂钩用于直接安装模块，拆卸时拉下DIN导轨拉钩即可螺钉安装孔可以在安装孔里旋入螺钉(M3)来完成模块安装扩展电缆通过扩展电缆和PLC 扩展通讯口连接,完成数据传送1-4.外形尺寸模块的外形及尺寸请参照下图：(单位：mm)2. 模块的安装2-1.安装步骤1.检查安装检查特殊功能模块安装现场是否合适2. 安装准备为特殊模块的安装做好准备3. 安装模块将模块安装到PLC主单元右边4. 调试检查模块是否安装正确不要安装在以下环境中：2路压力测量模块XC-E2WT可以安装在PLC的主单元、扩展单元、扩展模块和特殊功能模块右边，其安装可以使用DIN46277导轨（宽35mm），或者直接用M3螺丝固定。
天宇 C96 测量系统使用手册说明书
天宇C96 测量系统使用手册第一版广州天宇光电仪器有限公司二○一四年一月1目录目录 (1)第一章概述 (3)§1.1 引言 (3)§1.2 产品功能 (3)§1.3 产品特点 (4)§1.4 配件组件 (5)第二章 C96测量系统 (8)§2.1C96T主机 (8)§2.1.1 主机外型 (8)§2.1.2 底部接口 (9)§2.1.3 按键面板 (10)§2.1.4 模式查看和切换 (11)§2.1.5 工作状态 (12)§2.1.6 主机自检 (14)§2.2 手簿（S730） (15)§2.2.1 手簿介绍 (16)§2.2.2 蓝牙连接 (19)§2.2.3 数据传输 (23)§2.3 电台 (25)§2.3.1外挂电台特点 (25)§2.3.2 外挂电台外型 (26)§2.3.3 外挂电台接口及面板 (26)§2.3.4 外挂电台使用注意事项 (28)§2.3.5 内置电台 (28)§2.4 主机配件介绍 (28)§2.4.1 仪器箱 (28)§2.4.2 电池及充电器 (29)§2.4.3 差分天线 (30)§2.4.4 多用途数据线 (30)§2.4.5 其他配件 (31)第三章作业方案 (32)§3.1 静态作业 (32)§3.1.1 静态测量简介 (32)§3.1.2 作业流程 (32)§3.1.3 外业注意事项 (33)§3.1.4 GPS控制网设计原则 (33)§3.2 RTK作业（电台模式） (34)§3.2.2 架设基准站 (34)1§3.2.1 启动基准站 (35)§3.2.3 架设移动站 (36)§3.2.4 设置移动站 (36)§3.3 RTK作业（网络模式） (37)§3.3.1 基准站和移动站的架设 (38)§3.3.2 基准站和移动站的设置 (38)§3.4 天线高量取方式 (39)第四章数据传输和仪器升级 (41)§4.1 主机数据传输 (41)§4.2 仪器之星的操作 (41)§4.2.1 软件安装 (42)§4.2.2 数据导出 (42)§4.2.3 固件升级 (43)§4.2.4 参数设置 (46)§4.2.5 电台设置 (47)§4.2.6 网络设置 (48)§4.2.7 主机注册 (49)附录A C96T测量系统主要技术指标 (52)附录B S730手簿技术指标 (54)附录C GDL-20电台技术指标 (55)附录D 专业术语注释 (57)附录E 联系方式 (58)附录F 天宇基站服务器IP (59)附录G C96T测量系统1+1配置单 (60)2第一章概述§1.1 引言欢迎使用广州天宇光电仪器有限公司的GNSS产品。
科力达K9mini+RTK测量系统使用手册说明书
K9Mini+RTK测量系统使用手册科力达K9mini+RTK测量系统使用手册第一版广东科力达仪器有限公司二○一六年八月目录目录 (1)第一章概述 (3)§1.1引言 (3)§1.2产品功能 (3)§1.3产品特点 (3)第二章科力达K9mini+测量系统 (6)§2.1整体介绍 (6)§2.2科力达K9mini+主机介绍 (7)§2.2.1主机外型 (7)§2.2.2按键和指示灯 (9)§2.3科力达K9mini+模式查看和切换 (10)§2.3.1按键设置工作模式 (10)§2.3.2（手簿）软件设置工作模式 (11)§2.3.3USB模式配置 (11)§2.3.4无线网络 (12)§2.3.5关闭主机 (13)§2.4科力达K9mini+Web UI网页配置 (13)§2.4.1主界面 (15)§2.4.2主机状态 (16)§2.4.3主机配置 (18)§2.4.4卫星信息 (21)§2.4.5静态数据记录 (22)§2.4.6数据传输 (23)§2.4.7网络设置 (28)§2.4.8电台设置 (32)§2.4.9固件升级 (34)§2.4.10用户管理 (35)§2.4.11用户帮助 (36)§2.5手簿 (36)§2.5.1手簿介绍 (36)§2.5.2蓝牙连接 (41)§2.5.3软件安装及连接 (45)§2.6外挂电台(选配) (49)§2.6.1电台特点 (49)§2.6.2电台外型 (50)§2.6.3电台接口及面板 (50)§2.6.4电台发射天线及Y型电缆 (52)§2.6.5电台使用注意事项 (53)-1--2-§2.7主机配件介绍 (54)§2.7.1仪器箱 (54)§2.7.2电池及充电器 (54)§2.7.3差分天线 (55)§2.7.4数据线 (55)§2.7.5其他配件 (56)第三章作业方案 (57)§3.1静态作业 (57)§3.1.1静态测量简介 (57)§3.1.2作业流程 (58)§3.1.3外业注意事项 (58)§3.1.4GPS控制网设计原则 (59)§3.2RTK作业（电台模式） (59)§3.2.1架设基准站 (60)§3.2.2启动基准站 (61)§3.2.3架设移动站 (62)§3.2.4设置移动站 (63)§3.2.5电台中继设置 (64)§3.3RTK作业（网络1+1模式） (66)§3.3.1基准站和移动站的架设 (66)§3.3.2基准站和移动站的设置 (66)§3.3.3电台路由设置 (68)§3.4RTK作业（网络CORS模式） (69)§3.5天线高量取方式 (71)附录A K9Mini+测量系统主要技术指标 (73)附录B Polar X3手簿技术指标 (76)附录C GDL-20电台技术指标 (77)附录D专业术语注释 (79)附录E联系方式 (81)第一章概述阅读本章，您可以简单了解科力达公司及K9mini+测量系统§1.1引言欢迎使用广东科力达仪器有限公司的GNSS产品。
FTT300配电终端集成测试台操作手册(V1.00)
FTT300配电终端集成测试台操作手册版本：V1.00江苏金智科技股份有限公司目录1 简介 12 技术指标 12.1 供电电源和环境要求 (1)2.2 电压/电流模拟量输出 (2)2.3 测量参数 (3)2.4 开入开出通道指标 (4)2.5 电源带载能力测试 (4)2.6 对时及守时 (5)3 接口数量 64 接口定义 64.1 串口服务器接口 (6)4.2 网络通信接口 (6)4.3 模拟负载接口 (6)4.4 直流采集接口 (7)4.5 直流输出接口 (7)4.6 航插接口 (7)5 结构尺寸96 检测平台主要设备106.1 FTT100程控功率信号源 (10)6.2 FTT110概述 (11)6.3 FTT150多功能表 (13)6.4 FTT130波形记录仪 (13)7 测试平台软件介绍147.1 软件安装部署 (14)7.1.1 安装mysql数据库 (14)7.1.2 设置系统环境变量 (19)7.2 主界面展示 (20)7.3 测试组 (21)7.4 用户管理 (21)7.4.1 用户管理 (21)7.4.2 切换用户 (22)7.5 样品管理 (22)7.5.1 添加样品 (22)7.5.2 样品管理 (23)7.6 基本测试 (24)7.6.1 三遥综合测试 (24)7.6.2 遥信测试 (25)7.6.3 谐波测试 (26)7.6.4 故障回放 (27)7.7 自动测试 (28)7.7.1 终端方案 (29)7.7.2 子方案 (32)7.7.3 添加被测样品 (55)7.7.4 启动测试 (56)7.7.5 输出报告 (58)简介FTT300配电终端自动化检测平台是上海金智晟东电力科技有限公司自主研发的配电网终端设备检测平台。
可用于各种类型配电终端的自动化测试，适用于型式检验、出厂检测，抽样检测，到货检测等多种场合。
FTT300配电终端自动化检测平台采用“1+N”的构建方式，由1台控制单元加多台测试单元构成，且每台测试柜由高精度程控功率源等多种测试设备组成，测试过程独立。
RTS-8型四探针测试仪用户手册
n
Ｒ□＝ V/I ╳ F（D/S）╳ F（W/S） ╳ Fsp ╳ 10 （Ω/□）
B. 薄层方块电阻Ｒ□
Ｒ□＝ V × F（D/S）╳F（W/S）╳ Fsp I
Ω/□ …(2)
其中：D-样品直径，单位：cm或mm，注意与探针间距S单位一致； S-平均探针间距，单位：cm或mm，注意与样品直径D单位一致； W-样品厚度，单位：cm，在F（W/S）中注意与S单位一致； Fsp-探针间距修正系数； F（D/S）-样品直径修正因子。当D→∞时，F(D/S)=4.532，有限直径下的F(D/S)由附表I表查出： F（W/S）-样品厚度修正因子。W/S<0.4时，F（W/S）=1; W/S>0.4时，F（W/S）值由附表II查出； I-1、4探针流过的电流值，选值可参考表5.1； V-2、3探针间取出的电压值，单位mV
仪器采用了最新电子技术进行设计、装配。具有功能选择直观、测量取数快、精度高、测量范围宽、 稳定性好、结构紧凑、易操作等特点。
本仪器适用于半导体材料厂、半导体器件厂、科研单位、高等院校对半导体材料的电阻性能测试。
2.技术指标
2.1 测量范围
电阻率：10-4－105 Ω.cm； 方块电阻：10-3－106 Ω/□； 电阻：10-4－105 Ω； 可测晶片直径：140mmX150mm（配 S-2A型 测试台）；
①双面扩散层方块电阻Ｒ□ 可按无穷大直径处理，此时F(D/S)=4.532，由于扩散层厚度W远远小于探针间距，故F(W/S)=1，此时
Ｒ□=4.532× V × Fsp I
②单面扩散层、离子注入层、反型外延层方块电阻 此时F(D/S)值应根据D/S值从附表II中查出。另外由于扩散层、注入层厚度W远远小于探针间距，故 F(W/S)=1，此时有
Ｒ□＝ V/I ╳ F（D/S）╳ F（W/S） ╳ Fsp ╳ 10 （Ω/□）
B. 薄层方块电阻Ｒ□
Ｒ□＝ V × F（D/S）╳F（W/S）╳ Fsp I
Ω/□ …(2)
其中：D-样品直径，单位：cm或mm，注意与探针间距S单位一致； S-平均探针间距，单位：cm或mm，注意与样品直径D单位一致； W-样品厚度，单位：cm，在F（W/S）中注意与S单位一致； Fsp-探针间距修正系数； F（D/S）-样品直径修正因子。当D→∞时，F(D/S)=4.532，有限直径下的F(D/S)由附表I表查出： F（W/S）-样品厚度修正因子。W/S<0.4时，F（W/S）=1; W/S>0.4时，F（W/S）值由附表II查出； I-1、4探针流过的电流值，选值可参考表5.1； V-2、3探针间取出的电压值，单位mV
仪器采用了最新电子技术进行设计、装配。具有功能选择直观、测量取数快、精度高、测量范围宽、 稳定性好、结构紧凑、易操作等特点。
本仪器适用于半导体材料厂、半导体器件厂、科研单位、高等院校对半导体材料的电阻性能测试。
2.技术指标
2.1 测量范围
电阻率：10-4－105 Ω.cm； 方块电阻：10-3－106 Ω/□； 电阻：10-4－105 Ω； 可测晶片直径：140mmX150mm（配 S-2A型 测试台）；
①双面扩散层方块电阻Ｒ□ 可按无穷大直径处理，此时F(D/S)=4.532，由于扩散层厚度W远远小于探针间距，故F(W/S)=1，此时
Ｒ□=4.532× V × Fsp I
②单面扩散层、离子注入层、反型外延层方块电阻 此时F(D/S)值应根据D/S值从附表II中查出。另外由于扩散层、注入层厚度W远远小于探针间距，故 F(W/S)=1，此时有

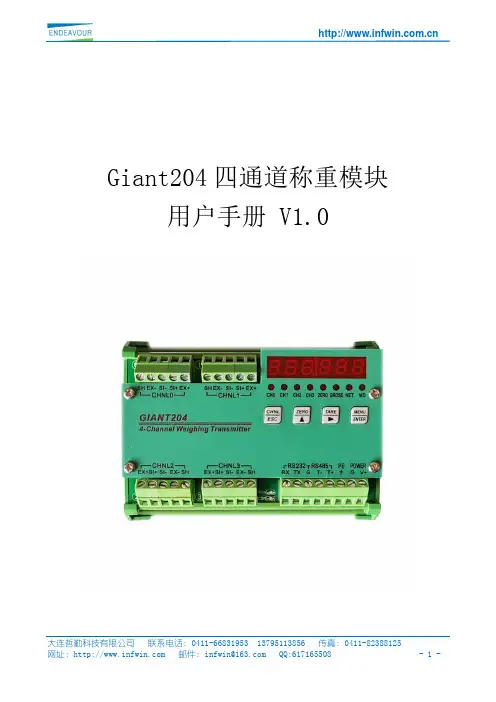

巨鹰Giant204 四通道称重模块 用户手册说明书
Giant204四通道称重模块用户手册 V1.0目录1 技术支持 (3)2 产品介绍 (4)3 技术参数 (5)4 外形尺寸,电气连接以及选型 (6)4.1 外形尺寸 (6)4.2 电气连接与说明 (6)4.2.1 称重传感器连接 (7)4.2.2 指示灯 (8)4.2.3 通信接口RS232/RS485 (8)4.3 选型 (8)5 显示与按键 (9)6 功能与设置 (10)6.1 主界面显示与功能 (11)6.1.1 相关指令 (12)6.2功能菜单 (15)6.2.1 相关指令 (16)6.3校准菜单 (21)6.3.1 校准方式选择菜单 (21)6.3.2 实物校准菜单 (22)6.3.3 数字校准菜单 (24)6.3.4 相关指令 (25)6.4 参数保存菜单 (27)6.4.1相关指令 (27)6.5 显示设置菜单 (28)6.5.1相关指令 (28)6.6 通信设置菜单 (29)6.6.1 相关指令 (30)7 MODBUS通讯协议 (33)8用户设置软件 (40)8.1 软件安装与启动 (40)9 附件 (41)9.1 仪表显示的错误代码 (41)9.2 基本术语 (41)9.3 标准ASCII码 (42)1 技术支持感谢您选择并使用大连哲勤科技有限公司产品，此用户手册协助您了解并正确使用设备。
如需订购产品、技术支持、以及产品信息反馈，请通过以下方式联系我们。
请在联系时附注设备的购买时间，购买方式，联系人信息，地址以及电话等相关信息，便于我们为您服务。
网址E-Mail**************电话+86-411-66831953， 4000-511-521传真+86-411-82388125版本控制2 产品介绍Giant204四通道称重变送器是面向工业控制领域的重量变送器，集四个高速称重通道，RS485和RS232通信接口于一体（Modbus-RTU通信协议），同时进行四个重量的独立并行高速检测。
体重秤使用手册
体重秤使用手册一、前言在当今社会，人们日益关注健康问题，而体重作为健康的一个重要指标，渐渐成为人们关注的焦点。
为了帮助广大用户正确使用体重秤并准确测量体重，本手册特为您提供详细的使用说明和技巧。
二、产品介绍体重秤是一种电子测量仪器，旨在帮助用户准确测量自己的体重。
本产品采用先进的传感技术和精密的电子显示屏，可显示体重并提供其他功能。
三、使用前的准备1. 准备一块坚实的平整地面，确保使用时体重秤处于稳定状态。
2. 插入电池或连接电源，确保体重秤处于可供使用的状态。
四、基本操作1. 上秤：站在体重秤上，双脚分散开，保持平衡，待秤台显示稳定后即可看清您的体重。
2. 下秤：测量完成后，离开体重秤即可。
五、注意事项1. 使用前请清洁双脚和秤台，确保测量结果的准确性。
2. 忌在刚进食、饮水或运动后立即测量，应在空腹状态下测量体重。
3. 请勿将体重秤暴露在过高或过低的温度环境中，以免影响其正常工作。
4. 避免使用于潮湿或多尘的环境中，以免损坏体重秤或影响测量的准确性。
六、功能介绍1. 体重显示：体重秤可准确显示您的体重，并且具备单位切换功能（如公斤、磅等）。
2. BMI计算：体重秤可根据您的身高和体重数据，自动计算并显示BMI指数，帮助您了解身体健康情况。
3. 体脂率测量（部分型号）：部分体重秤还配备了体脂率测量功能，能够测量您的身体脂肪含量，帮助您进行更全面的健康评估。
七、维护与保养1. 定期清洁：使用柔软的湿布擦拭体重秤表面，并避免使用化学清洁剂以免损坏外壳。
2. 避免碰撞：请小心放置和使用，避免撞击、跌落或受到外力猛烈挤压。
3. 安全存放：长时间不使用，请将电池取出以防电池液泄漏损坏体重秤。
八、常见问题解答1. 为什么在不同时间测量结果不同？答：体重受饮食、运动等因素的影响较大，测量结果会因此产生波动。
建议在每次测量时保持相对一致的状态，并重复测量确认准确性。
2. 为什么体重秤显示异常或无法正常工作？答：请检查电池的电量，并确保电池连接良好。
科力达天行 1 RTK 测量系统 使用手册说明书
广东科力达天行1RTK测量系统使用手册广东科力达仪器有限公司目录目录 (1)第一章概述 (1)§1.1引言 (1)§1.2产品功能及亮点 (1)第二章天行1测量系统介绍 (3)§2.1整体介绍 (3)§2.2天行1主机介绍 (4)§2.2.1主机外型 (4)§2.2.2结构与接口 (5)§2.2.3按键和指示灯 (6)§2.2.4天行1按键功能介绍 (7)§2.3手簿介绍 (11)§2.3.2键盘及功能介绍 (11)§2.3.1手簿外观 (12)§2.4.2蓝牙连接 (13)§2.5主机配件介绍 (15)§2.5.1仪器箱 (15)§2.5.2电池及充电器 (15)§2.5.3差分电台天线 (16)§2.5.4数据线 (17)§2.5.5其他配件 (17)第三章仪器架设与配置 (17)§3.1静态作业 (17)§3.2RTK作业（外置电台1+1模式） (20)§3.2.1外置电台基准站架设 (20)§3.2.2启动基准站 (21)§3.2.3架设移动站 (23)§3.2.4设置移动站 (24)§3.3RTK作业（内置电台1+1模式） (26)§3.3.1内置电台基站架设 (26)§3.3.2启动基准站 (26)§3.3.3架设移动站 (28)§3.3.4设置移动站 (29)§3.3RTK作业（网络1+1模式） (32)§3.3.1基准站和移动站的架设 (32)§3.3.2基准站设置 (32)§3.3.3移动站设置 (34)§3.4RTK作业（网络CORS模式） (37)§3.4.1移动站的架设 (37)§3.4.2移动站设置 (37)第四章常见功能使用 (41)§4.1点测量 (41)§4.2点放样 (42)§4.3成果数据导出 (45)§4.4惯导功能使用 (46)§4.5WebUI网页配置 (48)§4.6固件升级 (49)4.6.1数据线升级 (49)4.6.2WebUI网页升级 (50)4.6.3工程之星在线升级 (52)§4.7天线高量取方式 (53)附录A天行1测量系统技术指标 (54)附录B H6手簿技术指标 (56)附录C联系方式 (58)第一章概述阅读本章，您可以简单了解科力达公司及天行1测量系统§1.1引言欢迎使用广东科力达仪器有限公司产品。
KZ313-LH称重显示控制器 用户手册说明书
KZ313-LH 称重显示控制器用户手册REV1.102020前言衷心感谢您选用本公司产品!本手册包含产品的安全提示、技术指标、操作界面、安装配线、功能操作等方面的内容。
为了使本产品长期保持最佳工作状态，请您在使用前认真阅读本操作手册，并妥善保存，以备随时查阅。
由于产品的技术更新、功能加强与品质提升，可能导致本操作手册与产品实物存在部分差异，届时敬请谅解。
未经本公司授权，不得转载与复制本手册内容。
重量变送器是本司专为各类工业应用场合设计的高品质产品，采用Delta-sigma模数转换及数字滤波处理技术。
通过对称重传感器（组）输出的弱重量信号进行数字处理，输出相应的模拟量电信号至用户的上位系统，通过RS232/485串口通信，很容易与触摸屏或PLC组成称重系统。
订货型号1.安全提示 (6)2.技术指标 (7)3.操作界面 (8)3.1操作界面示意图 (8)3.2按键操作 (8)3.3状态指示 (9)3.4报警提示 (9)4.安装配线 (10)4.1安装 (10)4.2接口 (11)4.3典型应用 (13)4.3.1四线制传感器接线 (13)4.3.2RS232连线示意图 (13)4.3.3RS485连线示意图 (13)4.3.4模拟量连线示意图 (13)4.3.5I/O板连线示意图 (14)4.3.6选件板安装示意图 (15)5.操作过程 (16)6.1主显示界面 (17)6.2MENU菜单 (18)6.3菜单说明 (22)6.3.1[F1]称校正参数 (22)6.3.2[F2]秤应用参数 (24)6.3.3[F3]测力应用参数 (25)6.3.4[F4]输入口配置 (26)6.3.5[F5]输出口配置 (27)6.3.6[F6]通讯口配置 (27)6.3.7[F8]模拟输出菜单 (29)6.3.8[F10]参数恢复出厂默认值 (31)6.3.9[F11]维护功能块 (31)7.维护 (31)7.1日常维护 (31)7.1.1AD内码显示 (31)7.1.2版本号显示 (31)7.1.3串口硬件检测 (31)7.1.4传感器电压信号输出 (32)7.2错误提示说明 (32)7.3出厂缺省值 (32)附录A.MODBUS-RTU (33)附录B.连续输出格式..................................................错误！未定义书签。
LABC测长机中文说明书
瑞士TRIMOS公司LABCONCEPT测长机使用说明书瑞士丹青科技北京市朝阳区曙光西里甲1号东域大厦（第三置业）A座2105室（100028）电话：010-5822 0390/1/2/3/4/5 传真：010-5822 0398E-mail: dantsin.huarui@目录1、仪器结构1.1、整体系统简介1.2、LABCONCEPT带数字测量系统1.2.1、LABCONCEPT的安装调试1.3、测量体性能1.3.1、锁紧装置及微调装置1.3.2、电池更换1.3.3、设置测量力1.3.4、标准测头性能和施加测力后的移动1.4 万能测量平台LABC13的性能2．测量程序2.1检测环规（12-250mm）2.2检测环规（1-100mm）2.3检测塞规（30-250mm）2.4检测塞规（最大30mm，最长150mm）2.4.1检测针规2.5检测螺纹环规（M4-M180）2.6检测螺纹塞规（M30-M250）2.7检测螺纹塞规（最大M7，最长150mm）2.8检测卡规（12-150mm）2.9检测表类2.10检测标准表2.11检测外径千分尺（12-100mm）2.12检测外径千分尺（75mm以上）3.设定比较量仪3.1设定两点式内尺寸比较量仪4.维护5.运输6.维修7.附件简介1、仪器结构1.1、 LABCONCEPT 主要部件TFT 触摸显示屏：装在可调支承LABC30.1上 代号：LABC30.2可调支承：装在底座上 代号：LABC30.1主机：带标准测头HPA1 代号：LABC500 LABC1000仪器辅件：1CD 光盘（或软盘）内有TRIMOS WIN DHI 安装程序等1用户手册 代号：LABC30工业电脑 代号：LABC30.5键盘 代号：LABC30.6HP 打印机，电缆（LABC40.1）连接，代号：LABC40踏板，用于数据传送 代号：TULM30.4单向输出连接电缆（显示测量力） 代号：TVM.O-PC/AT.9P1.2、 LABCONCEPT （带数字测量系统）1、仪器底座，三点水平支撑，附加两个可调支撑，标尺固定在T形导轨后侧1.1、T形导轨，可调支撑（LABC30.1）安装在底座后侧2、安装台，用以安装固定附件块“T”3、测量体，带锁紧装置和读数装置4、手轮，驱动测量体5、测量体锁紧旋钮6、测量体微调旋钮（调节范围10mm）7、固定附件块（带标准测头HPA.1）8、可动附件块（带标准测头HPA.1）9、可动附件块锁紧装置（滚花旋钮在测量体后部）10、测力调整螺旋11、数字显示器，显示测量力大小（单位：牛顿）12、输出电缆，电线接口13、两个可调支撑块及支撑盘，调节水平14、TFT触摸显示屏，装有TRIMOS WINN DHI软件可满足所有测量功能15、万能测量平台，按定货提供性能参数LABC500 LABC1000测量范围（视所用附件而定） 0-500mm 0-1000mm测量系统：数字式测量系统]精度（um）：<0.3um+[L（mm）/1200]um <0.3um+[L（mm）/1500]um工作温度20ºC，相对湿度50%重复精度：0.1um 0.1um显示系统：电脑屏幕显示：工业电脑加TFF触摸式显示屏，DDE服务器TRIMOS WIN DHI软件，可显示执行功能和测量结果分辨率：用TRIMOS软件≥0.001，0.0001，0.00001mm测量力：（N）0-12N可调，数字显示可动测头的测量力测量体移动速度： 1.5m/秒测量体微调范围：10mm数据输出： TRIMOS驱动器环境温度： 10º-40ºC环境湿度： 30-80%重量： 80KG 120KG1.2.1、LABCONCEPT 的安装调试送货LABCONCEPT（带数字测量系统）标准配置—仪器底座，按TRIMOS指定制造，包括2个可调支撑螺栓及支撑盘—两个标准测头，HPA1（测量端面为硬质合金）—附件和CD光盘或软盘，TRIMOS WIN DHI安装程序（LABC30），PDF格式，特殊读数装置，结构手册。
米尔100 用户手册 (zh)说明书
用户指南(zh) 06/2019v.1.3版权和免责声明保留所有权利。
未经Mobile Industrial Robots A/S(MiR)明示书面许可，禁止以任何形式复制本手册任何内容。
MiR对于本文档或其内容，不做任何明示或暗示保证。
此外，本文档内容如有修改，恕不先行通知。
在准备本文档时，已采取一切预防措施。
然而，MiR对于其中的错误、遗漏、或因使用所含信息引起的任何损失不承担任何责任。
版权所有©2019，Mobile Industrial Robots A/S。
联系制造商：Mobile Industrial Robots A/SEmil Neckelmanns Vej15FDK-5220Odense SØ电话：+4520377577电子邮件：**********************CVR：35251235目录1.关于本文档51.1.如何获取更多信息51.2.文档历史62.安全72.1.安全消息类型72.2.一般安全注意事项72.3.可预见误用92.4.风险评估2.5.剩余风险2.6.安全相关的功能和接口112.7.安全相关的限制功能2.8.锂电池123.开始使用3.1.随箱物品3.2.开箱MiR100144.调试164.1.通电164.2.连接机器人界面204.3.在手动模式下驾驶机器人214.4.检查硬件状态234.5.机器人充电234.6.关停机器人265.产品介绍5.1.MiR100的主要特性275.2.识别标签285.3.MiR100外部零件5.4.MiR100内部零件5.5.传感器系统315.6.灯光指示器376.维护38 6.1.每周定期检查和维护任务38 6.2.定期检查和更换396.3.包装运输7.应用437.1.安装顶部模块438.有效载荷规格459.接口规格9.1.应用接口9.2.急停4710.更新MiR100软件491.关于本文档本文档包含以下信息：•如何启动和操作MiR100。
YTC750 配电网电容电流测试仪 用户操作手册说明书
YTC750配电网电容电流测试仪用户操作手册本仪器操作请注意：●使用前，仪器必须可靠接地。
●必须断开连接在系统中性点上的补偿装置（如消弧线圈）。
●对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。
●如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。
●如果PT开口三角接入的负载（如消谐装置）阻抗小于100欧姆，应将该负载断开后再进行测量。
●本测量仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。
目录一、概述 (1)二、技术指标 (1)三、面板介绍 (2)四、测量原理 (2)五、配电网中PT接线方式及PT的变比 (3)六、从变压器中性点测量配网电容电流的方法 (9)七、使用方法 (10)八、测量其他电压等级电网的电容电流 (15)九、仪器检验和日常校准 (16)十、常见的故障 (16)十一、售后服务 (16)一、概述目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。
因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。
YTC750型全自动电容电流测试仪，直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
ACCUENERGY Acuvim II Series Power Meter 说明书
CopyRight © 00 V1.5
版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘 抄、拷贝或以任何形式复制与传播，否则一切后果由违者承担。 本公司保留一切法律权利
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。订货 前，请垂询当地代理商以获悉本产品的最新规格。
为了使它更好发挥作用并避免将来的麻烦，请在使用仪表前注意下面的使用说 明。或许您只需阅读本用户手册的某一部分，这决定于你如何使用这台Acuvim II系列 电力仪表。 第一章 帮助您了解Acuvim II系列仪表的基本概念、特点及应用领域 第二章 详细讲述如何安装Acuvim II系列仪表，如何连接各端子与线缆 第三章 教您如何通过面板按键操作Acuvim II系列仪表，显示各种测量数据和设定 参数 第四章 结合我们提供的上位软件，介绍Acuvim II系列产品的主要功能 第五章 阐述与通讯连接的相关信息，包括通讯协议的格式，各种参数存储地址 附 录 附录中会提供Acuvim II系列产品的各种技术参数和指标，订货信息等内容
IV
Starting!
祝贺您！ 您已购买了一台先进的、灵巧的、功能丰富的电力仪表，当然，你也可以叫它 “RTU”。你的电力系统会因它而受益匪浅。 打开包装，你会在包装箱内看到以下物品，请查看一下: 1. Acuvim II系列仪表 2. 可插拔端子台 3. 安装附件 4. 胶垫 5. 用户手册 6. 保修卡 录
第一章 简介-----------------------------------------------------------------------------------------------------------1 1.1 Acuvim 系列产品能做什么--------------------------------------------------------------------- 1. Acuvim 系列产品的应用领域------------------------------------------------------------------ 1. Acuvim 系列产品的特点------------------------------------------------------------------------ 第二章 安装-----------------------------------------------------------------------------------------------------------5 .1 Acuvim 系列产品的外观及尺寸--------------------------------------------------------------- . Acuvim 系列产品的安装方法------------------------------------------------------------------ . Acuvim 系列产品的接线方法----------------------------------------------------------------11 第三章 基本操作与使用------------------------------------------------------------------------------------------ .1 显示屏与操作按键------------------------------------------------------------------------------ . 测量数据的显示与按键操作-------------------------------------------------------------------1 . 统计数据的显示与按键操作------------------------------------------------------------------- . 需量数据的显示与按键操作-------------------------------------------------------------------5 .5 谐波数据的显示与按键操作-------------------------------------------------------------------5 . O模块数据的显示与按键---------------------------------------------------------------------- . 设定数据的显示与按键-------------------------------------------------------------------------1 . 页面掉电保存功能-------------------------------------------------------------------------------5 第四章 Acuvim 系列产品的功能介绍------------------------------------------------------------------------5 .1 基本测量功能--------------------------------------------------------------------------------------5 . 最值统计功能--------------------------------------------------------------------------------------5 . 谐波测量功能及电力品质分析----------------------------------------------------------------5 . 报警功能--------------------------------------------------------------------------------------------5 .5 扩展O模块的使用方法------------------------------------------------------------------------- . 扩展通讯模块的使用方法---------------------------------------------------------------------- . 趋势记录功能-----------------------------------------------------------------------------------
版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘 抄、拷贝或以任何形式复制与传播，否则一切后果由违者承担。 本公司保留一切法律权利
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。订货 前，请垂询当地代理商以获悉本产品的最新规格。
为了使它更好发挥作用并避免将来的麻烦，请在使用仪表前注意下面的使用说 明。或许您只需阅读本用户手册的某一部分，这决定于你如何使用这台Acuvim II系列 电力仪表。 第一章 帮助您了解Acuvim II系列仪表的基本概念、特点及应用领域 第二章 详细讲述如何安装Acuvim II系列仪表，如何连接各端子与线缆 第三章 教您如何通过面板按键操作Acuvim II系列仪表，显示各种测量数据和设定 参数 第四章 结合我们提供的上位软件，介绍Acuvim II系列产品的主要功能 第五章 阐述与通讯连接的相关信息，包括通讯协议的格式，各种参数存储地址 附 录 附录中会提供Acuvim II系列产品的各种技术参数和指标，订货信息等内容
IV
Starting!
祝贺您！ 您已购买了一台先进的、灵巧的、功能丰富的电力仪表，当然，你也可以叫它 “RTU”。你的电力系统会因它而受益匪浅。 打开包装，你会在包装箱内看到以下物品，请查看一下: 1. Acuvim II系列仪表 2. 可插拔端子台 3. 安装附件 4. 胶垫 5. 用户手册 6. 保修卡 录
第一章 简介-----------------------------------------------------------------------------------------------------------1 1.1 Acuvim 系列产品能做什么--------------------------------------------------------------------- 1. Acuvim 系列产品的应用领域------------------------------------------------------------------ 1. Acuvim 系列产品的特点------------------------------------------------------------------------ 第二章 安装-----------------------------------------------------------------------------------------------------------5 .1 Acuvim 系列产品的外观及尺寸--------------------------------------------------------------- . Acuvim 系列产品的安装方法------------------------------------------------------------------ . Acuvim 系列产品的接线方法----------------------------------------------------------------11 第三章 基本操作与使用------------------------------------------------------------------------------------------ .1 显示屏与操作按键------------------------------------------------------------------------------ . 测量数据的显示与按键操作-------------------------------------------------------------------1 . 统计数据的显示与按键操作------------------------------------------------------------------- . 需量数据的显示与按键操作-------------------------------------------------------------------5 .5 谐波数据的显示与按键操作-------------------------------------------------------------------5 . O模块数据的显示与按键---------------------------------------------------------------------- . 设定数据的显示与按键-------------------------------------------------------------------------1 . 页面掉电保存功能-------------------------------------------------------------------------------5 第四章 Acuvim 系列产品的功能介绍------------------------------------------------------------------------5 .1 基本测量功能--------------------------------------------------------------------------------------5 . 最值统计功能--------------------------------------------------------------------------------------5 . 谐波测量功能及电力品质分析----------------------------------------------------------------5 . 报警功能--------------------------------------------------------------------------------------------5 .5 扩展O模块的使用方法------------------------------------------------------------------------- . 扩展通讯模块的使用方法---------------------------------------------------------------------- . 趋势记录功能-----------------------------------------------------------------------------------
南方 RTK 灵锐S86产品手册
2
设置工作模式 ................................. 22 系统配置信息 ................................. 29
灵锐 S86 使用手册
4.4 采集模式 .................................................................................... 31 4.5 模块设置 .................................................................................... 35 第五章 S86GPS 内业数据传输 .............................................................. 38 5.1 数据传输（安装部分） ............................................................. 38 5.2 S86 助手的使用 ......................................................................... 39 5.3 S86 的注册和升级 ..................................................................... 41 5.3.1 5.3.2 附录 A 附录 B 附录 C 附录 D S86 的注册.................................... 41 S86 的升级.................................... 45
1.2
设置工作模式 ................................. 22 系统配置信息 ................................. 29
灵锐 S86 使用手册
4.4 采集模式 .................................................................................... 31 4.5 模块设置 .................................................................................... 35 第五章 S86GPS 内业数据传输 .............................................................. 38 5.1 数据传输（安装部分） ............................................................. 38 5.2 S86 助手的使用 ......................................................................... 39 5.3 S86 的注册和升级 ..................................................................... 41 5.3.1 5.3.2 附录 A 附录 B 附录 C 附录 D S86 的注册.................................... 41 S86 的升级.................................... 45
1.2
YD 智能电力监测仪使用手册 详细版
6.3 静电放电
接触放电：6kV
气隙放电：8kV
6.4 射频电磁场
10V/m 中等强度的电磁辐射(如距离不少于 1 米的手提对讲机)
7 稳定性
温度范围：－10～50℃
温度影响：100ppm/℃
长期稳定性：＜0.2％/年
第 6 页 共 38 页
智能电力监测仪表使用说明书
8 工作条件 温度：－10～50℃ 湿度：20～95％ 无凝露
主机从两个方向与子机连接，适合子机分布相对集中、可靠性要求高的情 况。
第 12 页 共 38 页
智能电力监测仪表使用说明书
六、接 线
YD2030 以其完善的设计思路，保证每个测量通道单独使用时完全一致、 对称。其具有多种接线方式，适用于多种负载形式。 注意： 1、接线时，电压输入回路(包括电源)必须在每条线路上串联适当的
CT，PT 变比： 1～10000
显示内容：
换页时间/画面选择
通讯： 校准：
波特率：1200/2400/4800/9600/19200 校验位：奇／偶／无校验位 地 址：1～255
(口令)
第 5 页 共 38 页
智能电力监测仪表使用说明书
4 通讯
串行口：
RS485(标准)／RS232(可选)
通讯规约：
数字化整定
所有参数均采用数字化校准，摒弃了常规采用电位器的模拟调整方法， 简化了硬件电路，提高了整机的可靠性和稳定性，每个测量参数都可以调整， 且不会对其它参数造成影响。
抗电磁干扰能力强
第 2 页 共 38 页
智能电力监测仪表使用说明书
完善的电磁兼容性设计，具有极强的抗电磁干扰能力，适合在强电磁干 扰的复杂环境中使用。
第 8 页 共 38 页
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录表第一章简介第二章规格测力平台规格测力平台的组成部分量程采样频率第三章六维力测力平台的安装六维力测力平台传感器USB数据采集器测力平台的安装步骤USB采集器的模拟信号线和USB线缆的连接传感器到USB数据采集箱的模拟信号电缆线的连接USB数据采集箱到计算机USB口的数字信号电缆线的连接第四章测力平台数据采集与分析系统软件的安装第五章有关软件的使用说明设置数据采集数据分析第六章力与力矩等参数的计算力与力矩压力中心摩擦力合力与台面的夹角第七章测力台接线表与坐标系定义附录 USB数据采集器驱动程序安装第一章 简 介六维力测力平台主要使用于步态分析、运动分析、撞击过程测试；一、在步态测试中可以测试到：垂直力(Vertical)：Z 轴方向的力Fz ； 横向力(Slidewards)：Ｙ轴方向的力Fy ；前后向力(Forwards/Backwards)：X 轴方向的力Fx ；由于一个完整的步态过程包括以下的过程： ①脚后跟对测力台的冲击力 ②承受重力 ③中间状态④离开（前后向力较大、Z 向力比较小）单只脚的COP 轨迹分布图（可以根据力与力矩的关系计算得到） 则可以使用测力平台测试到的数据、结合高速同步摄像机、肌力仪等设备对这一过程进行生物力学方面的分析；二、在纵跳的过程中：垂直力(Vertical Force) ：F 实际测得（Fz 力） 速度(Velocity) ： dt mF adt V ⎰⎰== 纵跳高度(Height) ： ⎰=Vdt S 功率(Power) ： V F P ⨯=三、其它事项：请仔细阅读本说明书，在本说明书中将详细介绍有关六维力测力平台的硬件安装、软件安装、平台连线的具体操作规程的内容；请勿必按照说明书的指导进行这些工作，以确保您的系统安全、稳定的运行。
第二章规格一、测力平台的规格测力平台尺寸为 : 470mm(宽)×530mm(长)×95mm(高)三维力传感器高度：70mm重量：约50Kg二、测力平台的组成部分㈠传感器传感器的尺寸：380mm×440mm(有效测试范围 )采用分立四只三维力传感器，精度高、频率响应好、量程大、耐冲击力强、Z方向最大量程2000公斤，传感器有效测试区域可达：宽度380mm×长度440mm的台面；㈡传感器上的插座在传感器上留有一个25芯插座，这是用于向传感器桥路提供工作电源、以及传感器输出信号到USB数据采集器模拟信号传输线；㈢USB数据采集器白色小盒，采用16位高精度的AD转换器，保证数据转换的高精度，将信号处理电路安置在传感器的内部，从而提高信号的传输距离以及抗干扰能力，通过USB 接口与计算机进行数据通讯，将下位机采集到的数据传送到计算机；USB线缆：用于连接下位机系统与计算机系统的数据通讯线；内触发：用于测力平台与其它设备联用时从测力平台向其它设备提供同步触发信号（可选）外触发：用于测力平台与其它设备联用时，从其它设备接受同步触发信号；系统外触发测量时接受外触发信号(TTL电平即可) （可选）信号线缆：连接传感器上25芯插座以提供传感器所需的工作电源，以及将传感器输出的桥路变化电压信号传输到USB数据采集器。
传感器电源：外接15~30V 1A直流电源；上位机系统：通过USB接口与上位机进行数据传输，将下位机传输来的数据进行数据解耦，将下位机采集到的信号还原成为六路力值：Fx、Fy、Fz、Mx、My、Mz，并控制下位机进行采集、提供同步信号触发等；坐标系定义：以台面的几何中心为坐标原点，顶视图，向下为Z轴的正方向，向上为X轴的正方向，向右为Y轴的正方向；坐标系的定义符合“右手螺旋定则”（按笛卡尔坐标系定义）。
（见图）三、量程量程：Fz方向-1000~2000KgFx方向-200~200KgFy方向-200~200Kg四、频率㈠传感器的频率响应固有频率：Fx：600HzFy：600HzFz：800Hz㈡USB数据采集器的频率设置采样频率：在软件中设置，主要为以下16种100 Hz；200 Hz；300 Hz；400 Hz；500 Hz；600 Hz；700 Hz；800 Hz；900 Hz；1000 Hz；1100 Hz；1200 Hz；1300 Hz；1400 Hz；1500 Hz；1600Hz；低于100Hz的频率，用户可以自行设置。
第三章六维力测力平台的安装一、测力平台的安装步骤与调试步骤开箱打开测力平台的包装箱，再抬出测力平台，小心轻放在地面上。
注意：因传感器是精密仪器且重量较大，所以需要较多的人来抬出测力平台，以避免摔坏传感器。
六维力测力平台（传感器）安装选择较平整、硬度较高的地面（测力平台能与地面充分接触、无晃动），安放好测力平台，有条件的地方最好能将平台固定在地面上。
USB数据采集器上的有关连线①传感器到数据采集器的模拟信号电缆线的连接：将25芯针一端插到测力平台上25芯插座上，拧紧螺丝即可；②数据采集器到计算机USB接口的数字信号电缆线的连接：按照电缆线的形状，将扁的一头插到计算机上的USB串行总线口，将方的一端插到USB数据采集器上；③上测力平台的电源，在以上连接完成以后，打开计算机的电源开关；第四章测力平台数据采集与分析系统软件的安装打开计算机（上位机）系统，启动操作系统，安装数据采集软件与系统分析软件，插入安装光盘：㈠打开光盘中的SETUP.EXE文件，在Welcome对话框中选择Next按键，进入Soft License Agreement对话框;㈡选择Yes按键，进入User Information对话框，填写用户信息，其中Serial可任意填写，但必须要填写，选择Next按键进入Choose Destination Location选项对话框，按下Browse按键;㈢在弹出的对话框Choose Folder中的path选择安装路径，按下OK 键，回到Choose Destination Location对话框，按下Next按键;㈣进入Setup Type对话框任选一项，然后按下Next按键，进入Select Program Folder对话框，选用系统默认设置，按下Next按键，即可开始安装;㈤在安装结束后弹出Setup Complete对话框，选择Finish按键结束安装即可完成整个系统的安装。
㈥系统安装完成后将生成注册表信息，以便于用户卸载程序使用；卸载时可通过控制面板中的添加或删除程序来完成。
在系统全部安装完毕之后即可开始进行测试。
第五章数据采集与分析系统软件使用说明对于操作系统的要求：WindowsXP、Windows2000、Windows98简体中文版。
对于计算机硬件配置的要求：PⅢ800以上、128M内存、100M硬盘空间、支持真彩（24位）下的800×600显示模式；建议将系统任务栏的属性设置为隐藏；软件功能简介六维力测试平台的软件功能包括：系统设置、数据采集、数据分析三个部分。
1、系统设置㈠采样设置：采样设置对话框主要包括设置采样频率、采样时间、同步触发信号进或出的选项设置等；⑴采样时间：系统数据采集时间由“设置”中的“采样设置”对话框中的“采样时间”来决定，系统采集时必须在达到设置的时间后才自动停止采样；时间的设置范围在10~120秒，最小时间为１０秒；可以选取系统默认的几个时间值，也可以自己设置，系统只去正整数部分；如设置为12.11秒的时候，系统将会默认为12秒；⑵采样频率：系统采集数据的采样频率，范围100~1600赫兹；系统提供16种采样频率(100、200、300、400、500、600、700、800、900、1000、1100、1200、1300、1400、1500、1600Hz)供选择；其它低于100Hz的采样频率，用户可以自己设置，在设置完成后，可以按“保存设置”键将这一采样频率保存下来，以后在使用的时候系统将自动加载这一采样频率；其中“系统默认”按键是指采样频率为２００Hz,采样时间为60S，提供同步触发出的信号，无Ｚ方向的力阈值的设置；⑶同步触发信号：系统可以提供标准的TTL电平的触发信号，用于和肌电仪、同步摄像机等设备同步；预留了8个Input口，8个Output口；㈡通道监测：提供用于测试的对话框，可以显示X、Y、Z三个方向的力和三个力矩的值、压力中心的坐标、Tz等；2、数据采集㈠系统清零：系统清零是将平台清零时刻的状态作为零状态，以后测试的结果都是相对于零状态的结果，用户在每次进行测试，都应该首先进行系统清零，以使测得结果避免因传感器时飘和温飘等产生的影响。
㈡开始：开始数据采集，系统可以同时显示X、Y、Z三个方向的分力Fx、Fy、Fz和力矩Mx、My、Mz的数值；同时也显示力的变化趋势的曲线，此时“工作线程”负责连续不断地从USB 接口读取数据，“显示线程”负责显示Fx、Fy、Fz、Mx、My、Mz六个数据，并画出力的变化趋势曲线；当显示任务结束的时候，“工作线程”也停止数据读取工作；也可以通过双击鼠标左键来强行停止“显示线程”，此时系统“工作线程”也同时停止读取USB接口上的数据，此时只有在双击鼠标左键之前的数据为有效数据,而双击鼠标之后的数据均为无效数据；㈢清屏：指系统将屏幕恢复到初始化状态下,按此将将擦除屏幕上的曲线与显示的数据;㈣复位：按下此按键，系统将清除所有的测试数据；3、文件㈠加载数据：将原来测试过的文件加载到系统中，进行分析；㈡数据保存：将已经测试到的数据保存到文件，数据存盘的格式如下：Fx、Fy、Fz、Mx、My、Mz、Tz、X、Y；４、数据分析进入数据分析状态，此时系统将不再采集数据；㈠分析状态：主要用上下文浮动浮动菜单来控制在不同区域对不同的曲线进行放大显示、计算冲量、摩擦力等，在测试结束后单击鼠标右键，在弹出的浮动菜单上选取“分析”，即可以进入此状态；㈡FxMx：在进入分析状态后，在画面上的不同的区域，点击鼠标右键，就可以弹出不同的浮动菜单，选择放大这两条曲线，此时系统将单图显示Fx 或Mx 的图形，单击鼠标左键，可以显示在某一时刻的力的值，也可以通过按下鼠标左键并拖放来选择放大局部曲线，并计算这一部分的力对于时间的冲量；当一屏显示不完所有测试数据的时候，可以通过按下PageDown 来看下一屏的数据或按下PageUp 看上一屏的数据；㈢FyMy ：在进入分析状态后，在画面上的不同的区域，点击鼠标右键，就可以弹出不同的浮动菜单，选择放大这两条曲线，此时系统将单图显示Fy 或My 的图形，单击鼠标左键，可以显示在某一时刻的力的值，也可以通过按下鼠标左键的拖放来选择需要放大的局部曲线，并计算这一部分的力对于时间的冲量；当一屏显示不完所有测试数据的时候，可以通过按下PageDown 来看下一屏的数据或按下PageUp 看上一屏的数据；㈣FzMz ：在进入分析状态后，在画面上的不同的区域，点击鼠标右键，就可以弹出不同的浮动菜单，选择放大这两条曲线，此时系统将单图显示Fz 或Mz 的图形，单击鼠标左键，可以显示在某一时刻的力的值，也可以通过按下鼠标左键的拖放来选择需要放大的局部曲线，并计算这一部分的力对于时间的冲量；当一屏显示不完所有测试数据的时候，可以通过按下PageDown 来看下一屏的数据或按下PageUp 看上一屏的数据；㈤COP ：在进入分析状态后，在画面上的不同的区域，点击鼠标右键，就可以弹出不同的浮动菜单，选择显示COP 轨迹，即显示人体的压力中心在测力平台的台面上的投影的轨迹情况； ㈥摩擦力Friction ：显示Fy Fx 、FzFxFy 的曲线与数值；第六章力与力矩等参数的计算1、力与力矩、压力中心轨迹计算公式坐标系的原点定义为台面的中心位置，其中xf1、yf1、zf1为 1#传感器的X轴、Y轴、Z轴方向测得的分力；xf2、yf2、zf2为 2#传感器的X轴、Y轴、Z轴方向测得的分力；xf3、yf3、zf3为 3#传感器的X轴、Y轴、Z轴方向测得的分力；xf4、yf4、zf4为 4#传感器的X轴、Y轴、Z轴方向测得的分力；Fx、Fy、Fz为测力台测得的在X轴、Y轴、Z轴方向的力（见图）；a：传感器与Y轴的距离（结构对称，所有传感器到X轴的距离都相同）；b：传感器与X轴的距离（结构对称，所有传感器到Y轴的距离都相同）；c：测力台的台面到传感器测量点的距离；xfxfxfxfFx4321+++=yfyfyfyfFy4321+++=zfzfzfzfFz4321+++=Fz MycFxX -⨯=Fz MxcFyY +⨯=YFxXFyMzTz⨯+⨯-=()zfzfzfzfbMx3241--+⨯=()zfzfzfzfaMy2143--+⨯=()aFyzfzfzfzfbMx⨯+--+⨯=3241'()aFxzfzfzfzfaMy⨯---+⨯=2143'()()yfyfyfyfaxfxfxfxfbMz43214132--+⨯+--+⨯=2、摩擦力(Friction)计算公式zf z f z f z f xf x f x f x f Fz Fx 43214321++++++=zf z f z f z f yf y f y f y f Fz Fy 43214321++++++=()()zf z f z f z f y f y f y f y f x f x f x f x f FzFxFy43214321432122++++++++++=∑3、∑F 与测力平台台面的夹角计算公式()()()()()⎥⎥⎦⎤⎢⎢⎣⎡++++++++++++++++++=2222243214321432143214321arccos z f z f z f z f y f y f y f y f x f x f x f x f y f y f y f y f x f x f x f x f θ第七章测力台接线表与坐标系定义绿。
