高压隔离开关、断路器、负荷开关的作用与区别！图文详解，收藏吧导读：负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。

下面一起具体来看看它们的作用与区别。

高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。

甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

（2）根据运行需要，换接线路。

（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。

（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

断路器、隔离开关、负荷开关、熔断器的区别在电气领域中，断路器、隔离开关、负荷开关和熔断器是常见的设备，用于保护电路和电气设备。

尽管它们的主要目标是保护电路免受过载和短路等故障的影响，但它们在操作原理和应用范围上存在一些差异。

本文将介绍这些设备的区别。

断路器断路器是一种自动的电气保护设备，用于保护电气回路免受过电流和过热的影响。

它能在电路中检测到故障发生时迅速切断电源，以防止过电流引起火灾或其它损坏。

断路器通常由一个电磁铁和一些释放机构组成，使其能够自动打开电路并切断电源。

断路器有不同的额定电流和断路容量，以适应不同电路的需求。

当电流超过断路器的额定电流时，电磁铁会触发释放机构，将断路器打开切断电源。

断路器还可以进行手动操作，以实现对电路的控制。

隔离开关隔离开关，又称为刀开关，是一种用于隔离电路的电气开关。

与断路器不同，隔离开关只负责将电路与电源隔离，无法在故障发生时自动切断电源。

它常用于维修或检修电气设备前，将设备与电源隔离，以确保工作人员的安全。

隔离开关通常采用带有可拆卸手柄的单刀、双刀结构。

手柄的拔出使接线柱与电源断开，从而隔离电路。

隔离开关的额定电压和额定电流必须与电路相匹配。

负荷开关负荷开关是一种主要用于手动控制电路的开关。

它具有开和闭的功能，可以手动操作以打开或关闭电路。

负荷开关适用于低压电力系统，用于分配和控制电流。

负荷开关通常由一个可手动操作的开关机构和一个电流传感器组成。

通过手动操作开关机构，可以打开或关闭电路。

负荷开关的电流传感器可以实时监测电流情况，并在超过额定电流时触发保护装置进行切断。

熔断器熔断器是一种过电流保护设备，广泛应用于电气回路中。

它可以根据电路中的电流大小进行自动断开。

熔断器的主要部分是一个熔断体，当电流超过额定值时，熔断体会因过热而熔断，切断电路。

熔断器有不同的额定电流和断路容量，以适应不同电路的需求。

当电流超过熔断器的额定电流时，熔断体会迅速熔断，并打开电路。

详解隔离开关负荷开关真空断路器作用与区别!隔离开关、负荷开关和真空断路器都是电力系统中常用的开关设备，用于控制和保护电路。

它们在工作原理、使用场景以及功能特点上有所不同。

1.隔离开关：隔离开关主要用于隔离电路或设备，切断电源，以便对电路进行检修、维护和保养。

其工作原理是通过打开或关闭主触头，将电路与电源隔离开来，使电路与电源完全分离，可以对电路进行安全操作，而无需担心电路中的高压危险。

隔离开关通常不能承受断电时电路中的大电流，因此不适用于常规电路的断路操作。

隔离开关的作用是确保维修人员的人身安全和维护设备的安全。

2.负荷开关：负荷开关主要用于连接和断开负载电源，以控制电器设备的运行和停止，通常用于低压系统中。

负荷开关具有较高的切断容量和灵活的操作方式，能够承受负载电流。

其工作原理是通过打开或关闭主触头，使电流在负载和电源之间流通或中断。

负荷开关通常具有防止过载和短路的保护装置，能够及时切断电路以保护负载和设备的安全运行。

负荷开关的作用是确保负载正常运行和保护负载和设备的安全。

3.真空断路器：真空断路器主要用于控制和保护高压电路，在高压开关设备中具有广泛的应用。

真空断路器的工作原理是在真空介质中使用磁力或弹簧的力量，将主触头迅速打开或关闭，以切断或接通电流。

真空断路器具有快速切断电流、低电弧能量和良好的灭弧性能等优点，能够在高电压和大电流状态下切断电路，保护电气设备的安全。

真空断路器的作用是确保电气设备正常运行和防止电弧事故的发生。

总结：-隔离开关用于隔离电路和设备，主要用于维修、检修和保养操作，在断电状态下使用；-负荷开关用于连接和断开负载电源，主要用于控制负载设备的运行和停止，在低压系统中应用；-真空断路器用于控制和保护高压电路，具有快速切断和良好灭弧性能，在高压开关中使用。

这三种开关设备在电力系统中各有其特点和应用领域，在正确的使用场景下，能够有效保障电路的安全运行和设备的正常工作。

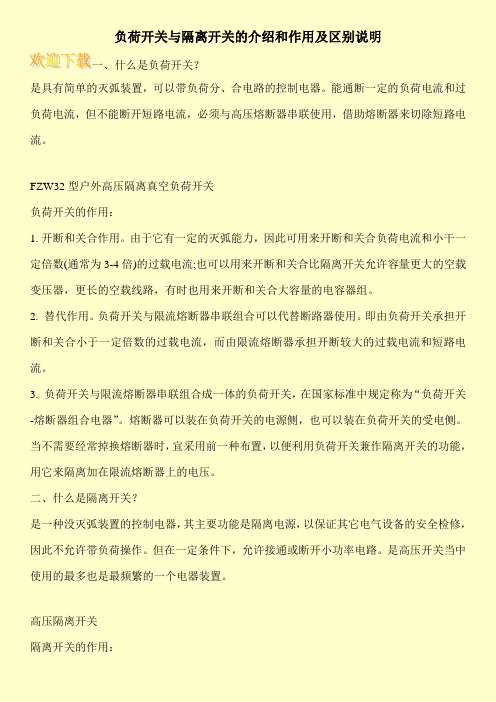

负荷开关与隔离开关的介绍和作用及区别说明
一、什么是负荷开关？
是具有简单的灭弧装置，可以带负荷分、合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

FZW32型户外高压隔离真空负荷开关
负荷开关的作用：
1. 开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2. 替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3. 负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

二、什么是隔离开关？
是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置。

高压隔离开关
隔离开关的作用：。

负荷开关、断路器、隔离开关三者的特点1. 负荷开关负荷开关是一种用于控制电路中负荷的开关装置，主要用于切断和连接电气设备的电路。

它具有以下特点：•控制电流小：负荷开关通常用于低电流电路中，其额定电流一般在几十安培以下。

•结构简单：负荷开关通常采用机械式结构，由可动接点和固定接点组成。

通过手动或自动操作，实现电路的开关控制。

•易于安装和维护：负荷开关通常安装在电气设备上，可以方便地进行检修和更换。

其操作方式也简单，通常只需按下开关即可实现电路的控制。

•成本较低：由于负荷开关的结构简单，材料成本相对较低，所以价格相对较为经济实惠。

•功能相对简单：负荷开关通常只能实现电路的开关控制，无法提供过载保护或短路保护等功能。

2. 断路器断路器是一种用于保护电路和电气设备的开关装置，主要用于切断电路中的过载电流和短路故障。

它具有以下特点：•能够提供过载保护和短路保护：断路器具备过载保护和短路保护功能，当电路中的电流超过额定值或发生短路故障时，断路器能够快速切断电路，防止设备受损。

•额定电流范围广：断路器的额定电流范围相对较广，可以覆盖几十安培到几千安培的电流范围，适用于不同规格的电气设备和电路。

•可重复使用：与保险丝等一次性保护装置不同，断路器具有可重复使用的特性，断路后可以通过手动或自动操作将其再次闭合，继续供电。

•功能丰富：断路器通常具备过载保护、短路保护、欠压保护、过压保护、漏电保护等多种功能，保护电气设备免受各种电气故障的影响。

•检测和显示功能：一些断路器具备电流检测和显示功能，可以实时监测电路中的电流大小，并通过指示灯或显示屏显示相关信息。

3. 隔离开关隔离开关是一种用于隔离电路和电气设备的开关装置，主要用于切断电气设备与电源之间的电路，确保设备处于安全状态。

它具有以下特点：•良好的隔离性能：隔离开关能够有效地切断电气设备与电源之间的电路，实现电气设备与外部环境的完全隔离，确保人员和设备的安全。

•高额定电流和额定电压：隔离开关的额定电流和额定电压通常较高，能够适应电力系统中较大功率设备的需求。

负荷开关、断路器、隔离开关之间的关系
负荷开关、断路器和隔离开关是电力系统中常见的电气设备，它们之间有以下关系：
1. 断路器和负荷开关：断路器和负荷开关通常都用于控制和保护电路。

断路器一般用于在电路发生过流、短路等故障时，迅速切断电路，保护设备和人员的安全。

负荷开关一般用于手动开关电路，控制电气设备的通断。

2. 隔离开关和断路器：隔离开关是一种用于切断电路的开关器材，其主要功能是在电气设备维护、检修、更换等操作时，将设备从电源分离，确保维护人员的安全。

而断路器则是在电路发生故障时迅速切断电路，具有更高的断路能力。

在某些情况下，隔离开关和断路器可以结合使用，以提高设备的安全性。

总的来说，负荷开关、断路器和隔离开关在电力系统中具有不同的功能，但它们之间也存在一些重叠的部分，可以根据实际需求和安全要求选择合适的设备来使用。

##断路器隔离开关和负荷开关的区别断路器隔离开关和负荷开关是电力系统中常见的两种开关装置。

它们在电能传输和分配过程中发挥着重要的作用。

尽管它们都用于控制电路的通断，但断路器隔离开关和负荷开关在结构、功能、工作原理等方面存在着一些明显的区别。

###1. 结构差异断路器隔离开关通常由断路器和隔离开关两部分组成。

断路器部分用于断开或恢复电路的导电路径，而隔离开关则用于隔离电路并确保人身安全。

负荷开关则只有一个单独的开关，用于控制电路的通断。

###2. 功能差异断路器隔离开关不仅可以切断和闭合电路，还可以保护电路免受短路、过载和接地故障等影响。

它的主要功能是在电路发生故障时立即切断电流，以保护电力设备和人身安全。

而负荷开关的主要功能是用于控制电路的通断，对电路的过载和短路保护能力较弱。

###3. 工作原理断路器隔离开关的工作原理是利用电磁力或热力来切断或恢复电路的导通路径。

当电路发生故障或需要切断电流时，断路器会触发保护装置，并利用电磁力或热力迅速切断电流。

隔离开关则通过机械手柄或操作杆来实现电路的隔离和复位。

负荷开关则通过手动操作或电动机构来切换电路的通断状态。

打开负荷开关时，电路断开，电流无法通过；关闭负荷开关时，电路闭合，电流得以通行。

###4. 适用范围断路器隔离开关常用于高电压、大电流的电力系统中。

它们的能力更强，能承受更高的电压和电流负荷。

而负荷开关则主要用于低电压、小电流的电路中，例如家庭和办公室电路的控制。

###5. 安装位置和环境要求由于断路器隔离开关的高压高电流特性，它们通常安装在电力变电站和高压开关柜中。

在环境要求上，断路器隔离开关需要具备较高的耐电弧、耐击穿、耐雷电冲击等特性。

负荷开关则可以直接安装在电路上或控制柜内，环境要求相对较低。

综上所述，断路器隔离开关和负荷开关在结构、功能、工作原理、适用范围以及安装位置和环境要求等方面存在较大的差异。

根据实际需要，我们可以选择合适的开关装置来满足电力系统的要求。

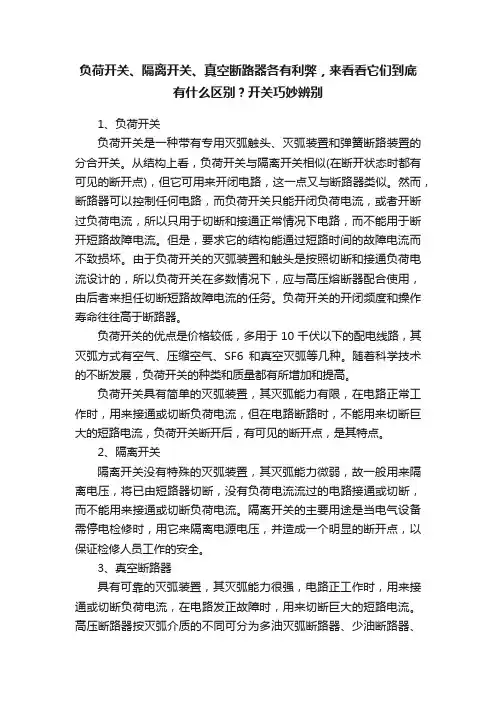

负荷开关、隔离开关、真空断路器各有利弊，来看看它们到底有什么区别？开关巧妙辨别1、负荷开关负荷开关是一种带有专用灭弧触头、灭弧装置和弹簧断路装置的分合开关。

从结构上看，负荷开关与隔离开关相似(在断开状态时都有可见的断开点)，但它可用来开闭电路，这一点又与断路器类似。

然而，断路器可以控制任何电路，而负荷开关只能开闭负荷电流，或者开断过负荷电流，所以只用于切断和接通正常情况下电路，而不能用于断开短路故障电流。

但是，要求它的结构能通过短路时间的故障电流而不致损坏。

由于负荷开关的灭弧装置和触头是按照切断和接通负荷电流设计的，所以负荷开关在多数情况下，应与高压熔断器配合使用，由后者来担任切断短路故障电流的任务。

负荷开关的开闭频度和操作寿命往往高于断路器。

负荷开关的优点是价格较低，多用于10千伏以下的配电线路，其灭弧方式有空气、压缩空气、SF6和真空灭弧等几种。

随着科学技术的不断发展，负荷开关的种类和质量都有所增加和提高。

负荷开关具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接通或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。

2、隔离开关隔离开关没有特殊的灭弧装置，其灭弧能力微弱，故一般用来隔离电压，将已由短路器切断，没有负荷电流流过的电路接通或切断，而不能用来接通或切断负荷电流。

隔离开关的主要用途是当电气设备需停电检修时，用它来隔离电源电压，并造成一个明显的断开点，以保证检修人员工作的安全。

3、真空断路器具有可靠的灭弧装置，其灭弧能力很强，电路正工作时，用来接通或切断负荷电流，在电路发正故障时，用来切断巨大的短路电流。

高压断路器按灭弧介质的不同可分为多油灭弧断路器、少油断路器、真空断路器、六氟化硫断路器等。
