高低压开关柜中隔离开关与负荷开关的区别

ABB是电力和自动化技术领域的全球领先公司，能够帮助公用事业和工业客户提升其业绩，同时降低对环境影响。

ABB集团总部位于瑞士苏黎世,在全球100多个国家拥有120,000名员工。

ABB厦门低压电器设备有限公司成立于1994年8月，是ABB集团在厦门投资兴建的第二家合资企业，主要生产MNS低压开关柜、Megamax F 和E max系列空气断路器,并提供先进的智能化配电元件和系统，包括智能化测控仪表、智能马达保护控制器、智能配电人机界面、ESD3000变配电监控系统。

产品广泛应用于核电站、电厂、地铁、大桥等国内众多重点企业。

测控仪表测控仪表测控仪表可以直接取代常规电力变送器及测量仪表。

作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率，带RS485通讯、报警输出、开关量输入/输出等功能。

此系列仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的电压、电流、功率、功率因数和电能等仪表。

电力监控仪表知名品牌主要有上海安科瑞PZ80L-E4、PZ80L-AI3、PZ48-AI，北京爱博精电EV100等等。

适用环境l 工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃l 储存温度：-20℃~+70℃等l 相对湿度：≤93%RH，不结露，无腐蚀性气体场所l 海拔高度：≤2500m 电磁兼容l 静电抗干扰实验Ⅲ级(IEC61000-4-2) l 辐射抗干扰试验Ⅲ级(IEC61000-4-3) l 电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4) l 浪涌抗干扰试验Ⅳ级(IEC61000-4-5) l 射频传导干扰试验Ⅲ级(IEC61000-4-6) l 电磁场抗干扰试验Ⅲ级(IEC61000-4-8) 技术参数电流输入电流：1A、5A 持续1.2倍，瞬时10倍/秒功耗＜0.5VA 电压输入电压：100V、220V、380V 持续1.2倍，瞬时2倍/秒功耗＜0.5VA 精度等级电流、电压：0.5级频率：0.05Hz 有功功率、有功电能：0.5级无功功率、无功电能：1.0级绝缘电阻≥100MΩ工频耐压电源/输入/输出之间2kV/1min 平均无故障工作时间≥50000h 电能2路集电极开路的光耦脉冲工作电源工作范围AC80~270V或DC100-350V，45Hz~65Hz；功耗＜1.2VA 模拟量输出4-20mA、0-20mA、0-5V等通讯RS485接口MODBUS-RTU协议报警1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置开关量输入无源干接点输入方式：内置电源，光耦隔离开关量输出继电器常开触点输出：1A/30VDC、2A/250VAC 选配功能l C —带RS485通讯接口，采用Modbus协议l K —带开关量输入／输出l M —模拟量输出l J —继电器报警输出显示方式带背光的液晶显示（附加L代号），数码管显示（无附加代号）仪表外形及安装尺寸单位mm l PZ48-AI方形—面框尺寸为仪表面框尺寸为48mm*48mm，开孔尺寸为44.5mm*44.5mm，安装深度为82mm l PＺ80L-E4方形—面框尺寸为仪表面框尺寸为80mm*80mm，开孔尺寸为76mm*76mm，安装深度为91mm l PZ72-AI方形—面框尺寸为仪表面框尺寸为72mm*72mm，开孔尺寸为67mm*67mm，安装深度为91mm l PZ96-AI方形—面框尺寸为仪表面框尺寸为96mm*96mm，开孔尺寸为88mm*88mm，安装深度为85mm l PZ42-AI3方形—面框尺寸为仪表面框尺寸为120mm*120mm，开孔尺寸为108mm*108mm，安装深度为85mm 范例型号：PZ42-AI/M输入：100A/5A模拟量输出：4~20mA辅助电源：AC220V/50HZ型号：PZ80L-E4／ＫＣ输入：380V 400A／５Ａ开关量输入／输出：2ＤＩ／2ＤＯ通讯：ＲＳ48５Ｍodbus协议电网：三相四线辅助电源：AC220V/50HZ断路器科技名词定义中文名称：断路器英文名称：circuit-breaker;circuit breaker定义1：能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。

断路器工作原理断路器原理中文名称：断路器英文名称：circuit-breaker;circuit breaker断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

低压断路器又称自动开关，俗称＂空气开关＂也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

分类按操作方式分：有电动操作、储能操作和手动操作。

按结构分：有万能式和塑壳式。

按使用类别分：有选择型和非选择型。

按灭弧介质分：有油浸式、真空式和空气式。

按动作速度分：有快速型和普通型。

按极数分：有单极、二极、三极和四极等。

按安装方式分：有插入式、固定式和抽屉式等。

高压断路器(或称高压开关)是发电厂、变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围。

因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等内部附件辅助触头与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。

例如向信号灯、壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。

操作性能次数与断路器的操作性能总次数相同。

报警触头用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。

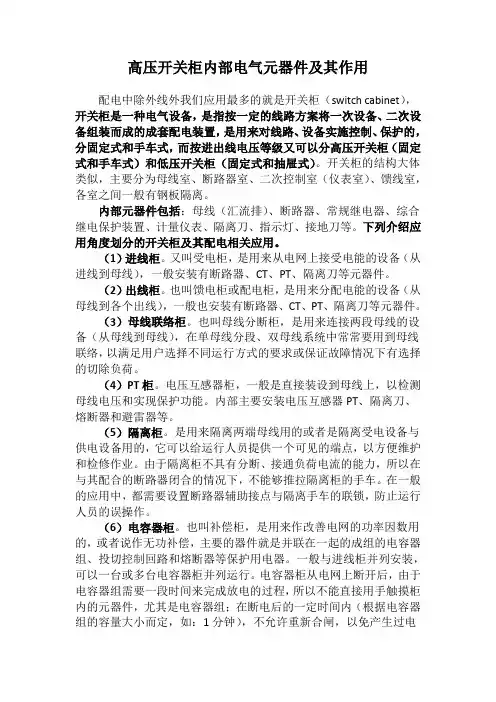

高压开关柜内部电气元器件及其作用配电中除外线外我们应用最多的就是开关柜（switch cabinet），开关柜是一种电气设备，是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

下列介绍应用角度划分的开关柜及其配电相关应用。

（1）进线柜。

又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜。

也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜。

也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜。

电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜。

是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜。

也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

高低压电气设备划分标准高低压电气设备划分标准高低压电气设备是指用于输配电和控制电能的设备，根据其额定电压的不同，可分为高压电气设备和低压电气设备。

这两个分类是根据电气设备在电力系统中的不同位置和作用而来的。

高压电气设备主要用于输电和配电系统中，其额定电压一般为110kV及以上。

根据对设备的不同要求，高压电气设备可以进一步细分为以下几类：1.高压开关设备：用于控制和保护输电和配电系统中的高压电路，主要包括高压断路器、隔离开关、负荷开关等。

2.变压器：用于将高电压的电能转换为低电压的电能，主要包括变压器、互感器等。

3.绝缘子：用于支持和绝缘高压电线，防止电流泄漏和击穿。

4.放电器：用于防止高压设备因过电压而损坏，主要包括避雷器、过电压保护器等。

5.电缆：用于在地下或地上输送高压电能，主要包括电力电缆、通信电缆等。

低压电气设备主要用于建筑物、工厂和家庭等场所的配电系统中，其额定电压一般为1000V及以下。

低压电气设备根据其功能和用途的不同，可以进一步细分为以下几类：1.开关设备：用于控制和分配低压电路，主要包括空气断路器、熔断器、接触器、开关柜等。

2.电力仪表：用于测量和监控电能的使用情况，主要包括电能表、电压表、电流表等。

3.电线电缆：用于在建筑物和工厂内进行低压电能的传输，主要包括电线、电缆等。

4.接插件：用于连接和插拔电器设备，主要包括插头、插座、插线板等。

5.电气保护设备：用于保护电气设备和人身安全，主要包括漏电保护器、熔断器、过载保护器等。

此外，根据国际电工委员会（IEC）的标准，高低压电气设备还可以按照其用途和特殊要求进行分类。

例如，根据用途可以分为电力供应设备、自动化控制设备、工业生产设备、建筑电气设备等；根据特殊要求可以分为防爆电气设备、无线电干扰抑制设备、短路电流限制设备等。

总之，高低压电气设备的划分标准是根据电气设备在电力系统中的不同位置、作用、额定电压以及其用途和特殊要求来确定的。

真空断路器、隔离开关、负荷开关作用与区别详解-民熔什么是负荷开关？它是一种简单的灭弧装置，能带负载开闭电路。

它能接通或断开一定的负载电流和过载电流，但不能断开短路电流。

必须与高压熔断器串联使用，并借助熔断器切断短路电流。

负荷开关功能：1）关闭和关闭以进行合作。

由于具有一定的灭弧能力，可用于开闭负载电流和小于一定倍数（通常为3-4倍）的过载电流；也可用于开闭空载变压器、较长的空载线路，有时也可用于开闭大容量电容器组。

2）替代品。

负荷开关与限流熔断器串联使用可替代断路器。

也就是说，负荷开关承受的过载电流小于分合的一定倍数，限流熔断器承受的过载电流和分合的短路电流较大。

3）由负荷开关和限流熔断器串联而成的负荷开关，在国家标准中称为“负荷开关-熔断器组合装置”。

保险丝可以安装在负载开关的电源侧或负载开关的接收侧。

当不需要频繁更换熔断器时，应采用前一种布置方式，以负荷开关作为隔离开关的功能，隔离加在限流熔断器上的电压。

什么是隔离开关？是一种无灭弧装置的控制装置。

其主要功能是隔离电源，保证其他电气设备的安全维护。

因此，不允许带负荷运行。

但是，在某些条件下，允许打开或关闭低功率电路。

它是高压开关中最常用的电气设备隔离开关功能：一。

开通后，应建立可靠的绝缘间隙，将检修的设备或线路与电源分开，并有明显的断开点，以保证检修人员和设备的安全。

2。

根据操作需要，更换线路。

三。

用于开闭线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接时的循环电流、电压互感器的励磁电流等。

四。

根据不同结构型式的具体情况，可用于开闭某容量变压器的空载励磁电流。

高压隔离开关按安装方式的不同可分为室外高压隔离开关和室内高压隔离开关。

户外高压隔离开关是指能承受风、雨、雪、污染、冷凝、结冰、厚厚霜冻等影响，适合安装在露台上的高压隔离开关。

根据绝缘杆的不同结构，可分为单极型隔离开关、双极型隔离开关和三极型隔离开关。

高压负荷开关、断路器、隔离开关作用与区别负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。

高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。

甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

（2）根据运行需要，换接线路。

开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。

高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

（2）特点可以隔离电源，有版明显的断开点，多用于固定式高压设备。

没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。

严禁带负荷接通和断开电路，常与高压断路器串连使用。

（3）作用作为开断负荷电流及关合短路电流之用,用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

详解10kV柱上开关（隔离、负荷、断路器及熔断器）⽤途与区别1、什么是柱上开关装于10kV架空配电线路中户外电杆上的开关，⽤于城郊及农村配电⽹中，⽤于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。

柱上开关⼀般由带传感器的开关本体+FTU（馈线⾃动化终端）组成。

下⾯介绍的开关都是柱上隔开开关。

2、柱上开关分类按开断能⼒分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断⼝，⽤于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。

c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20kA)。

d.柱上熔断器：有于分断短路电流，保护线路灭弧⽅式：真空灭弧，SF6灭弧，油灭弧（淘汰）灭弧⽅式绝缘⽅式：空⽓绝缘，SF6⽓体绝缘，复合绝缘，油绝缘（已淘汰）按所配控制器分为：按所配控制器分为a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来⾃动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘⽓体是⼀种⽆⾊、⽆味、⽆毒的不易燃⽓体，⽽且具有卓越的电绝缘性和灭弧特性，密度为空⽓的5倍，不易泄露。

、柱上隔离开关隔离开关3、柱上柱上隔离开关，⼜称隔离⼑闸，是⼀种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电⽓设备的安全检修，因此不允许带负荷操作。

但在⼀定条件下，允许接通或断开⼩功率电路。

是⾼压开关当中使⽤的最多也是最频繁的⼀个电器装置。

柱上隔离开关可⽤于线路设备的停电检修、故障查找、电缆试验、重构运⾏⽅式等，拉开柱上可靠的绝缘间隙，给予⼯作⼈员隔离开关可使需要检修的设备与其他正在运⾏线路隔离，建⽴可靠的绝缘间隙明显的断开标志，保证检修或试验⼯作的安全。

柱上隔离开关优点是造价低、简有可以看见的明显的断开标志单耐⽤。

⼀般作为加空线路与⽤户的产权分界开关，以及作为电缆线路与架空线路的分界开关，还可安装在线路联络负荷开关⼀侧或两侧，以⽅便故障查找、电缆试验和检修更换联络负荷开关等。

中文名称：隔离开关英文名称：disconnector，isolating switch;isolator定义1：在分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置。

所属学科：电力（一级学科）；变电（二级学科）定义2：将相连的电路空载切断或关合的设备。

所属学科：水利科技（一级学科）；水力发电（二级学科）；水电站电气回路及变电设备（三级学科）3、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；隔离开关断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

4、选用时和其它的电气设备没有什么两样，都得是额定电压、额定电流、动稳定电流、热稳定电流等都得符合使用场合的需要。

隔离开关的作用是断开无负荷的电流的,电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关,编辑本段应用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3、用以接通或断开小电流申路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

低压断路器又称自动开关，俗称＂空气开关＂也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用按操作方式分：有电动操作、储能操作和手动操作。

按结构分：有万能式和塑壳式。

按使用类别分：有选择型和非选择型。

按灭弧介质分：有油浸式、真空式和空气式。

按动作速度分：有快速型和普通型。

按极数分：有单极、二极、三极和四极等。

按安装方式分：有插入式、固定式和抽屉式等。

高压断路器(或称高压开关)是发电厂、变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路以及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围。

因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等编辑本段内部附件辅助触头与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。

例如向信号灯、继电器等输出信号。

塑壳断路器壳架等级额定电流100A 为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。

操作性能次数与断路器的操作性能总次数相同。

报警触头用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。

真空断路器、隔离开关、负荷开关作用与区别详解-民熔什么是负荷开关？是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

负荷开关的作用：1）开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小于一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2）替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3）负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

什么是隔离开关？是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。

开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室)、馈线室,各室之间一般有钢板隔离.内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜:又叫受电柜,是用来从电网上接受电能的设备（从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件.（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜：电压互感器柜,一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点，以方便维护和检修作业.由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定,如:1分钟）,不允许重新合闸，以免产生过电压损坏电容器。
