HH4系列负荷铁壳开关
一、适用范围
HH4系列负荷铁壳开关，适用于额定工作电压380V、额定工作电流10A-600A，频率为50Hz的交流电路中，可作为手动不频繁地接通分断有负载的电路，并对电路有和短路保护作用。
二、型号及其含义
三、结构特点
3.1 开关在结构上设计成侧面旋转操作式，共分四部分，操作机构、熔断器、铁壳和触头系统。
3.2 操作机构有快速分断装置，开关的闭合和分断速度与操作者手的动作速度开关，因而保证操作人员和设备的安全。
3.3 触头系统带灭弧室，触头系统全部装在铁盒之内，完全处于封闭状态，保证人员安全。
3.4 罩盖关闭后可以与锁扣楔合，当开关在闭合位置时，由于罩盖与操作机构联锁，罩盖不能打开。
另外罩盖也可以加锁。
四、技术数据
4.1 负荷开关在额定电压105～110％下其熔断器的额定熔断
短路电流应符合下表的规定。
4.2 负荷开关的熔断器在周围空气温度为20±5℃时通以1.75Ie应在1小时内熔断，通以1.3Ie应在1小时内不熔断（Ie 为负荷开关额定工作电流）。
五、安装尺寸。
编订：__________________审核：__________________单位：__________________SF6全绝缘环网柜及负荷开关——熔断器特点Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9175-77 SF6全绝缘环网柜及负荷开关——熔断器特点使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
SF6全绝缘环网柜或多回路配电柜的技术特点SF6全绝缘环网柜或多回路配电柜的技术特点主要表现在以下几个方面：（1）模块化设计，各单元模块可任意组合和扩展而无需充放气，便于方案组合及高压计量的设计，适应范围广。
SF6全绝缘断路器进出线柜(真空或SF6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜，以及TV柜(带开关或不带开关)，组合方案可为单单元、两单元、三单元、四单元等紧凑组合，为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。
（2）柜体采用铠装结构，母线室与开关室之间，开关室与电缆室之间均有金属隔板，全绝缘结构的一次部分防护等级可达IP67。
（3）具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内，气密性非常好，用气量少，可保证30年不漏气，符合环保的要求，既适合户内也可在户外配置金属或非金属外壳使用，或放入地下、半地下变电所使用。
（4）操动机构采用耐腐蚀金属，转动部分的轴承均为自润滑设计，产品不受环境影响，免除定期保养，并与外界连接方便，这样使操作功小、可靠性高、寿命更长。
如对您有帮助，可购买打赏，谢谢
生活常识分享 负荷开关的作用-负荷开关的工作原理
导语：通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合；主轴继续转动，使主触头随后闭合。
在合闸过程中，分闸弹簧同时贮能。
负荷开关的作用-负荷开关的工作原理
负荷开关的简介 负荷开关一般装有简单的灭弧装置，它的结构不仅不复杂，反而比较简单。
图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电。
高负荷开关有： 1、固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35
千伏及以。
空气开关空气开关空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。
定义空气开关是一种只要电路中电流过大就会自动断开的开关。
原理脱扣方式有热动、电磁和复式脱扣3种。
当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件空气开关产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。
当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。
开关的脱扣机构是一套连杆装置。
当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。
如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。
按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。
作用在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩，使主触点断开。
欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。
一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。
当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。
因为绝缘方式有很多，有油开关，真空开关和其它惰性气体（六氟化硫气体）的开关。
空气开关就是利用了空气来熄灭开关过程中产生的电弧。
所以叫空气开关。
内部附件辅助触头辅助触头与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。
例如向信号灯、继电器等输出信号。
负荷开关、断路器、隔离开关三者的特点1. 负荷开关负荷开关是一种用于控制电路中负荷的开关装置，主要用于切断和连接电气设备的电路。
它具有以下特点：•控制电流小：负荷开关通常用于低电流电路中，其额定电流一般在几十安培以下。
•结构简单：负荷开关通常采用机械式结构，由可动接点和固定接点组成。
通过手动或自动操作，实现电路的开关控制。
•易于安装和维护：负荷开关通常安装在电气设备上，可以方便地进行检修和更换。
其操作方式也简单，通常只需按下开关即可实现电路的控制。
•成本较低：由于负荷开关的结构简单，材料成本相对较低，所以价格相对较为经济实惠。
•功能相对简单：负荷开关通常只能实现电路的开关控制，无法提供过载保护或短路保护等功能。
2. 断路器断路器是一种用于保护电路和电气设备的开关装置，主要用于切断电路中的过载电流和短路故障。
它具有以下特点：•能够提供过载保护和短路保护：断路器具备过载保护和短路保护功能，当电路中的电流超过额定值或发生短路故障时，断路器能够快速切断电路，防止设备受损。
•额定电流范围广：断路器的额定电流范围相对较广，可以覆盖几十安培到几千安培的电流范围，适用于不同规格的电气设备和电路。
•可重复使用：与保险丝等一次性保护装置不同，断路器具有可重复使用的特性，断路后可以通过手动或自动操作将其再次闭合，继续供电。
•功能丰富：断路器通常具备过载保护、短路保护、欠压保护、过压保护、漏电保护等多种功能，保护电气设备免受各种电气故障的影响。
•检测和显示功能：一些断路器具备电流检测和显示功能，可以实时监测电路中的电流大小，并通过指示灯或显示屏显示相关信息。
3. 隔离开关隔离开关是一种用于隔离电路和电气设备的开关装置，主要用于切断电气设备与电源之间的电路，确保设备处于安全状态。
它具有以下特点：•良好的隔离性能：隔离开关能够有效地切断电气设备与电源之间的电路，实现电气设备与外部环境的完全隔离，确保人员和设备的安全。
•高额定电流和额定电压：隔离开关的额定电流和额定电压通常较高，能够适应电力系统中较大功率设备的需求。
负荷开关和断路器的区别负荷开关和断路器是电气系统中常见的两种设备，它们在电路保护和控制方面起着重要的作用。
虽然它们的功能有些相似，但是在工作原理和适用场景上有一些重要的区别。
下面将详细介绍负荷开关和断路器的区别。
负荷开关的功能和特点负荷开关是一种用于控制电路的装置。
它可以手动或自动地打开或关闭电路，以控制电流的通断。
负荷开关通常具有以下特点：1.控制电流：负荷开关主要用于控制电流的开关操作。
当控制电路需要断开或连接时，负荷开关可以通过手动或自动操作来实现。
2.保护电器设备：负荷开关能够对电器设备进行保护，当电流超过设定的额定值时，负荷开关会自动断开电路，避免设备损坏或火灾等危险。
3.简单结构：负荷开关通常是由开关机构和控制电路组成，结构相对简单，容易安装和维护。
4.额定电流较小：负荷开关的额定电流一般较小，适用于对电路进行控制和保护的场景。
断路器的功能和特点断路器是一种用于保护电路和电器设备的自动开关装置。
与负荷开关相比，断路器具有更广泛的功能和特点：1.过载保护：断路器能够自动检测电路中的电流，当电流超过设定的额定值时，断路器会迅速断开电路，以避免线路过载和设备损坏。
2.短路保护：当电路发生短路故障时，断路器能够迅速断开电路，以防止电流过大导致故障扩大和设备受损。
3.手动和自动操作：断路器可以手动或自动操作，手动操作通常用于维护和测试，而自动操作用于对电路进行保护。
4.额定电流较大：断路器的额定电流通常较大，可以承受较高的电流负荷，适用于大型电力系统和工业设备。
5.热保护：断路器内部通常配备了热保护装置，能够及时检测和处理异常的温度情况，以保证设备的安全运行。
负荷开关和断路器的应用场景负荷开关和断路器在不同的电气系统中有不同的应用场景：1.负荷开关的应用场景：负荷开关通常用于对电气系统中的较小电路进行控制和保护，例如家庭电路、小型仪表设备、照明电路等。
2.断路器的应用场景：断路器适用于对较大电流负荷进行控制和保护的场景，例如工业生产线、大型机械设备、电力系统等。

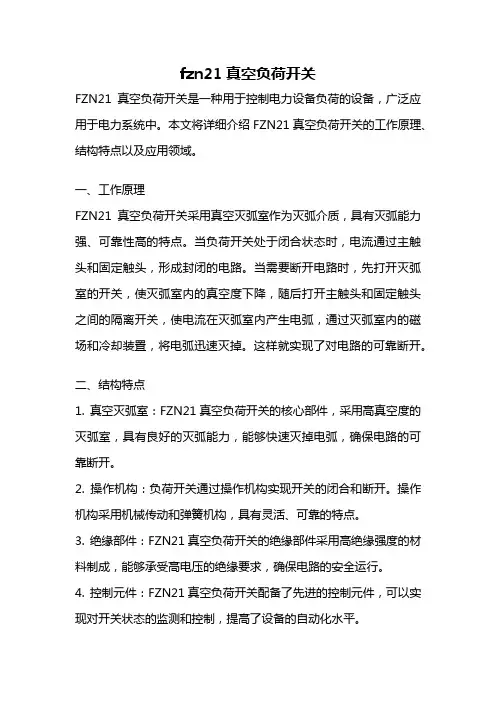

fzn21真空负荷开关FZN21真空负荷开关是一种用于控制电力设备负荷的设备，广泛应用于电力系统中。
本文将详细介绍FZN21真空负荷开关的工作原理、结构特点以及应用领域。
一、工作原理FZN21真空负荷开关采用真空灭弧室作为灭弧介质，具有灭弧能力强、可靠性高的特点。
当负荷开关处于闭合状态时，电流通过主触头和固定触头，形成封闭的电路。
当需要断开电路时，先打开灭弧室的开关，使灭弧室内的真空度下降，随后打开主触头和固定触头之间的隔离开关，使电流在灭弧室内产生电弧，通过灭弧室内的磁场和冷却装置，将电弧迅速灭掉。
这样就实现了对电路的可靠断开。
二、结构特点1. 真空灭弧室：FZN21真空负荷开关的核心部件，采用高真空度的灭弧室，具有良好的灭弧能力，能够快速灭掉电弧，确保电路的可靠断开。
2. 操作机构：负荷开关通过操作机构实现开关的闭合和断开。
操作机构采用机械传动和弹簧机构，具有灵活、可靠的特点。
3. 绝缘部件：FZN21真空负荷开关的绝缘部件采用高绝缘强度的材料制成，能够承受高电压的绝缘要求，确保电路的安全运行。
4. 控制元件：FZN21真空负荷开关配备了先进的控制元件，可以实现对开关状态的监测和控制，提高了设备的自动化水平。
三、应用领域FZN21真空负荷开关广泛应用于电力系统的各个环节，具有以下应用领域：1. 配电系统：FZN21真空负荷开关可以用于配电系统中的负荷开关控制，实现对电力设备的远程控制和监测。
2. 电力变压器：FZN21真空负荷开关可以用于电力变压器的负荷开关控制，实现对电力变压器的保护和控制。
3. 电容器组：FZN21真空负荷开关可以用于电容器组的负荷开关控制，实现对电容器组的投切控制，提高电力系统的功率因数。
4. 电力电容器：FZN21真空负荷开关可以用于电力电容器的负荷开关控制，实现对电力电容器的保护和控制。
5. 发电机组：FZN21真空负荷开关可以用于发电机组的负荷开关控制，实现对发电机组的保护和控制。

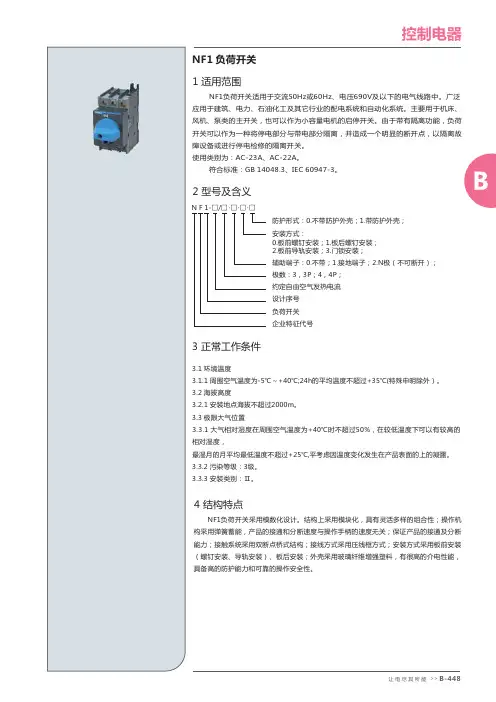

1 适用范围2 型号及含义NF1 负荷开关 NF1负荷开关适用于交流50Hz或60Hz、电压690V及以下的电气线路中。
广泛应用于建筑、电力、石油化工及其它行业的配电系统和自动化系统。
主要用于机床、风机、泵类的主开关，也可以作为小容量电机的启停开关。
由于带有隔离功能，负荷开关可以作为一种将停电部分与带电部分隔离，并造成一个明显的断开点，以隔离故障设备或进行停电检修的隔离开关。
使用类别为：AC-23A、AC-22A。
符合标准：GB 14048.3、IEC 60947-3。
防护形式：0.不带防护外壳；1.带防护外壳；3 正常工作条件3.1 环境温度3.1.1 周围空气温度为-5℃～+40℃;24h的平均温度不超过+35℃(特殊申明除外）。
3.2 海拔高度3.2.1 安装地点海拔不超过2000m。
3.3 极限大气位置3.3.1 大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃,平考虑因温度变化发生在产品表面的上的凝露。
3.3.2 污染等级：3级。
3.3.3 安装类别：Ⅱ。
4 结构特点NF1负荷开关采用模数化设计。
结构上采用模块化，具有灵活多样的组合性；操作机构采用弹簧蓄能，产品的接通和分断速度与操作手柄的速度无关；保证产品的接通及分断能力；接触系统采用双断点桥式结构；接线方式采用压线框方式；安装方式采用板前安装（螺钉安装、导轨安装）、板后安装；外壳采用玻璃纤维增强塑料，有很高的介电性能，具备高的防护能力和可靠的操作安全性。
N F 1-□/·□□·□·□安装方式：0.板前螺钉安装；1.板后螺钉安装；2.板前导轨安装；3.门锁安装；辅助端子：0.不带；1.接地端子；2.N极（不可断开）；极数：3，3P；4，4P；约定自由空气发热电流设计序号负荷开关企业特征代号让 电 尽 其 所 能 >> B-448控制电器5 主要技术参数6 安装使用及维护6.1 开关外形及安装尺寸见图1。
FLN48-12负荷开关本系列负荷开关是红苏公司于2008年研制开发的产品，应用于XGN15-12SF6环网柜，具有较高的经济性、安全性、可靠性.且结构简单、操作灵活、联锁可靠、安装方便等特点。
符合标准IEC60265 、IEC62271 、GB3804、GB16926等。
结构和原理
FLN48-12D负荷开关主回路及接地回路均密封在由环氧树脂采用APG工艺浇注制成的绝缘壳体中，具有绝缘性能好、抗污秽环境等优点。
绝缘壳体由上下两绝缘罩饼合而成，内部充有相对压力为O.4bar的SF6气体，下绝缘罩采取局部较薄壁厚的防爆膜措施，从而确保万一事故情况下，过压的SF6气体冲破安全防爆膜后压力下降，气体直接喷向柜体后部，保证人身安全。
FLN48-12D负荷开关采用灭弧栅灭弧结构，具有灭弧迅速，可靠等特点。
FLN48-12D 负荷开关分为FLN48-12D(K型单弹簧操作机构)和FLRN48-12D(A型单弹簧操作机构)两种.
FLRN48-12D型可组合成负荷开关+熔断器组合电器并具有控制和保护功能。
正常使用环境条件
a 环境温度
最高温度+40℃
最低温度-35℃
b 湿度
最大平均≤95%
月平均≤990%
c 海拔高度≤92000米
d. 抗震能力8度
e 周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染。
应无经常性剧烈震动。
年漏电率≤1%
特殊条件
当负荷开关在海拔高度2000米以上使用时，需特别注明，以便制造时对设计方案进行调整。
(目前本公司制造的负荷开关已有在海拔高达5000米左右安全运行的先例)。
sf6负荷开关SF6负荷开关1. 引言SF6负荷开关是一种高压电气设备，广泛应用于电力系统中以保护和控制电力设备。
本文将介绍SF6负荷开关的工作原理、结构、应用和未来的发展趋势。
2. 工作原理SF6负荷开关采用了硫化气体(SF6)作为绝缘介质，具有优异的绝缘性能和电弧灭弧能力。
在正常操作状态下，负荷开关处于闭合状态，SF6气体充填在绝缘室内。
当需要进行断开操作时，负荷开关内的气体会经过特殊构造的弧室，形成电弧并迅速断开电路。
3. 结构SF6负荷开关主要由以下部分组成：3.1 绝缘室：用于存放SF6气体，并承受额定电气压力。
3.2 触头：用于连接或断开电路。
3.3 操作机构：用于控制负荷开关的操作。
3.4 弧室：用于控制和灭弧。
4. 应用SF6负荷开关在电力系统中有着广泛的应用，其主要用途包括：4.1 配电系统：用于控制和分配电能，在电网故障时可快速断开电路，保证设备的安全运行。
4.2 变电站：用于保护变压器、母线和电缆，以及对电网进行各种操作。
4.3 工业领域：用于控制工业设备，如电动机和发电机，确保工业过程的安全和可靠。
5. 优势SF6负荷开关相比其他传统的负荷开关具有以下优势：5.1 高压断路能力：SF6气体具有优异的电弧灭弧能力，能够在高压电路中安全断开电路。
5.2 良好的绝缘性能：SF6气体不易电离，能够有效隔离电气设备。
5.3 可靠性高：SF6负荷开关具有长寿命和稳定的性能，能够在恶劣环境下良好运行。
6. 发展趋势SF6负荷开关在未来将面临以下发展趋势：6.1 环保性：随着对环境保护的要求越来越高，未来的SF6负荷开关将更加注重减少SF6气体的使用量和环境污染。
6.2 智能化：未来的SF6负荷开关将更加智能化，可以远程监控和控制，提高设备的管理效率和运行可靠性。
6.3 小型化：为了适应新能源和微电网的发展，未来的SF6负荷开关将趋向于小型化，以便在复杂的电力系统中更好地应用。
7. 结论SF6负荷开关作为一种重要的高压电气设备，具有优异的绝缘性能和电弧灭弧能力，在电力系统中发挥着重要作用。
一、概述电气设备的保护和控制用。
其中负荷开关—熔断器组合电器与变压器保护特性相匹配，对环网供电单元尤其适用。
本负荷开关是一种以SF6气体为绝缘和灭弧介质的双断口旋转型负荷开关，适用于10KV的配电系统。
每个开关充以0.045MPa-0.06MPa气压SF6气体后是永久密封的。
开关垂直或水平安装不限，在环网柜内典型的安装方式是在电缆室和母线室之间置—钢隔板水平安装。
这种安装方式将母线与电缆接头之间相隔离以符合运行维护的最严格的安全要求。
假若线路故障产生过大电流致使开关内部发生燃弧，在外壳后部有一个结构薄弱点，它将被冲开，随后柜上面的泄弧活门冲开并将过压气流导向柜外。
二、型号解释FL(R)N36-12F开关内不带接地触头的二工位进线开关FR开关内带接地触头的三工位出线开关电压等级（KV）设计序号户内六氟化硫负荷开关--组合电器三、室内使用环境a)环境温度最高温度：+40℃最低温度：-15℃日平均值：≤35℃环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压：≤1.8×10-3MPab)海拔高度：不超过1000m；c)地震烈度不超过8度；d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
若有特殊要求，请用户和我公司联系！四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准，并已通过了全部型式试验。
五、主要技术参数序号名称单位参数FLN36-12F/T630-20型负荷开关FLRN36-12FR/T125-315型负荷开关-熔断器组合电器1 额定电压KV 122 额定频率HZ 503 额定电流 A 630 1254 额定绝缘水平1min工频耐压KV 对地、相间42 断口49 雷电冲击耐压（峰值）KV 对地、相间75 断口85 零表压下额定耐受电压KV 125 额定热稳定电流（3S）KA 206 额定动稳定电流KA 507 额定短路关合电流KA 50 508 额定闭环开断电流 A 6309 额定有功负载开断电流 A 63010 额定电缆充电开断电流 A 1011 额定短路开断电流KA 31.5（预期）12 额定转移电流 A 170013 熔断器类型SFLAJ-12/125A14 接地开关额定热稳定电流（3S）KA 2015 接地开关额定动稳定电流（峰值）KA 5016 接地开关额定短路关合电流KA 5017 机械寿命负荷开关次2000 接地开关100018 带电体间及对地的空气距离mm ≥12519 SF6气体压力（20℃时相对压力）MPa 0.045-0.0620 年漏气率＜1%21 三相分、合闸不同期ms ≤522 分闸速度m/s ≥4.823 合闸速度m/s ≥2.624 熔断器撞击脱扣器分闸时间s ≤0.0625 回路电阻μΩ＜65 ＜20026 手动操作最大力矩N.m ＜10027 额定操作电压V AC220 DC220六、内部结构和操作机构如下图所示： 型号：FL(R)N36-12 D （三工位） 内部结构示意图：断开状态内部构造下触头接地触头上触头闭合状态动触头主轴接地状态图1 三工位开关内部示意图21234122、充气阀53184、面板固定螺钉6、负荷开关操作孔5、接地开关操作孔30°643、位置指示注：1、支架固定螺钉4图2 三工位开关操作机构示意图◆ 手动操作用专用操作手柄在环网柜正面操作，在环网柜操作面板上有上下两个操作孔，上面为接地开关操作孔，下面为负荷开关操作孔，操作时，手柄旋转方向应与面板上的示图一致。
负荷开关是一种带有专用灭弧触头、灭弧装置和弹簧断路装置的分合开关。
从结构上看，负荷开关与隔离开关相似（在断开状态时都有可见的断开点），但它可用来开闭电路，这一点又与断路器类似。
然而，断路器可以控制任何电路，而负荷开关只能开闭负荷电流，或者开断过负荷电流，所以只用于切断和接通正常情况下电路，而不能用于断开短路故障电流。
但是，要求它的结构能通过短路时间的故障电流而不致损坏。
由于负荷开关的灭弧装置和触头是按照切断和接通负荷电流设计的，所以负荷开关在多数情况下，应与高压熔断器配合使用，由后者来担任切断短路故障电流的任务。
负荷开关的开闭频度和操作寿命往往高于断路器。
负荷开关的优点是价格较低，多用于10千伏以下的配电线路，其灭弧方式有空气、压缩空气、SF6和真空灭弧等几种。
随着科学技术的不断发展，负荷开关的种类和质量都有所增加和提高。
负荷开关具有简单的灭弧装置，其灭弧能力有限，在电路正常工作时，用来接通或切断负荷电流，但在电路断路时，不能用来切断巨大的短路电流，负荷开关断开后，有可见的断开点，是其特点。
