负荷开关与隔离开关的介绍和作用及区别说明

负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。

下面一起具体来看看它们的作用与区别。

（图片来源于网络）高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。

甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

（2）根据运行需要，换接线路。

（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。

（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

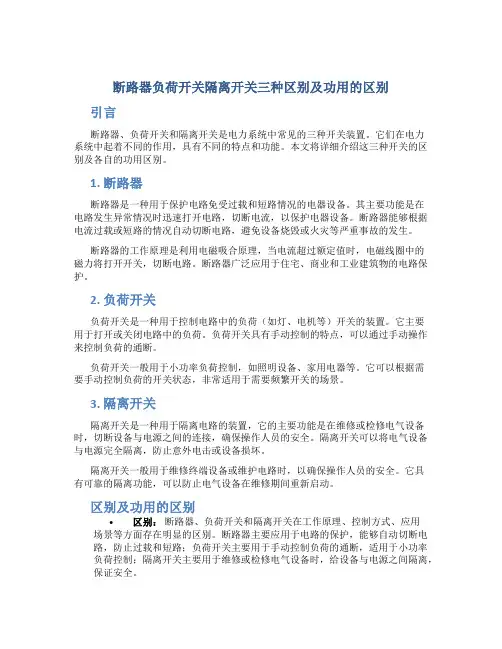

断路器负荷开关隔离开关三种区别及功用的区别引言断路器、负荷开关和隔离开关是电力系统中常见的三种开关装置。

它们在电力系统中起着不同的作用，具有不同的特点和功能。

本文将详细介绍这三种开关的区别及各自的功用区别。

1. 断路器断路器是一种用于保护电路免受过载和短路情况的电器设备。

其主要功能是在电路发生异常情况时迅速打开电路，切断电流，以保护电器设备。

断路器能够根据电流过载或短路的情况自动切断电路，避免设备烧毁或火灾等严重事故的发生。

断路器的工作原理是利用电磁吸合原理，当电流超过额定值时，电磁线圈中的磁力将打开开关，切断电路。

断路器广泛应用于住宅、商业和工业建筑物的电路保护。

2. 负荷开关负荷开关是一种用于控制电路中的负荷（如灯、电机等）开关的装置。

它主要用于打开或关闭电路中的负荷。

负荷开关具有手动控制的特点，可以通过手动操作来控制负荷的通断。

负荷开关一般用于小功率负荷控制，如照明设备、家用电器等。

它可以根据需要手动控制负荷的开关状态，非常适用于需要频繁开关的场景。

3. 隔离开关隔离开关是一种用于隔离电路的装置，它的主要功能是在维修或检修电气设备时，切断设备与电源之间的连接，确保操作人员的安全。

隔离开关可以将电气设备与电源完全隔离，防止意外电击或设备损坏。

隔离开关一般用于维修终端设备或维护电路时，以确保操作人员的安全。

它具有可靠的隔离功能，可以防止电气设备在维修期间重新启动。

区别及功用的区别•区别：断路器、负荷开关和隔离开关在工作原理、控制方式、应用场景等方面存在明显的区别。

断路器主要应用于电路的保护，能够自动切断电路，防止过载和短路；负荷开关主要用于手动控制负荷的通断，适用于小功率负荷控制；隔离开关主要用于维修或检修电气设备时，给设备与电源之间隔离，保证安全。

•功用的区别：断路器的主要功用是电路保护，当电路发生异常情况时，断路器能快速切断电路，避免设备烧毁；负荷开关的主要功用是手动控制负荷的通断，方便进行设备的操作和控制；隔离开关的主要功用是给设备与电源之间隔离，确保操作人员的安全。

断路器负荷开关隔离开关三种区别引言在电力系统中，断路器、负荷开关和隔离开关是常用的电气设备，用于控制和保护电力设备。

尽管它们在外观上可能相似，但它们在操作原理、功能和应用领域上存在一些重要的区别。

本文将重点讨论断路器、负荷开关和隔离开关之间的三种区别。

1. 功能区别断路器是一种用于开断正常和异常负荷电流的电器开关设备。

它有两个基本功能：一是可以根据需要接通或切断电路，二是可以提供对电路的短路和过载保护。

断路器能够迅速切断电路，以防止电路中的过电流引发事故，同时又能够正常开合电路，以满足电气设备的操作需求。

负荷开关是用于控制和开关电气设备负荷的装置。

它只具备开关功能，通常用于控制负荷的开关操作，例如启动或停止电动机，控制照明和插座等。

隔离开关是用于将电源和设备隔离开的开关。

它在电气设备与电力系统之间起到一个隔离作用，可以确保电气设备在停机维修或其他操作过程中与电源完全断开，从而确保人员的安全以及设备的正常运行。

2. 工作原理区别断路器的工作原理是基于电磁力和电弧的灭断原理。

当电路中的电流超过设定值时，断路器会产生电磁力将触头弹开，从而切断电路。

同时，断路器内部的电弧灭断装置会有效消除切断电路时产生的电弧。

负荷开关的工作原理相对简单，它通过机械操作来控制负荷电路的连接和断开。

负荷开关内部的继电器或机械装置通过操作手柄或按钮来控制开关的状态。

隔离开关的工作原理类似于负荷开关，通过机械操作来实现与电源的隔离。

不同的是隔离开关在断开电路时，需要保证其能够承受额定电压，以确保设备在停机维修或其他操作过程中不会受到电源的影响。

3. 应用区别断路器通常用于电力系统的主要电路中，用于保护和控制主要设备，如发电机、变压器和电缆。

它们能够在发生故障时快速切断电路，以避免电气设备受损或导致火灾等事故。

负荷开关广泛应用于建筑物、工业设备和家用电器等场所，用于控制和开关负荷电路。

例如，负荷开关可以用于控制照明系统的开关和调光，启动和停止电动机，以及控制插座电源等。

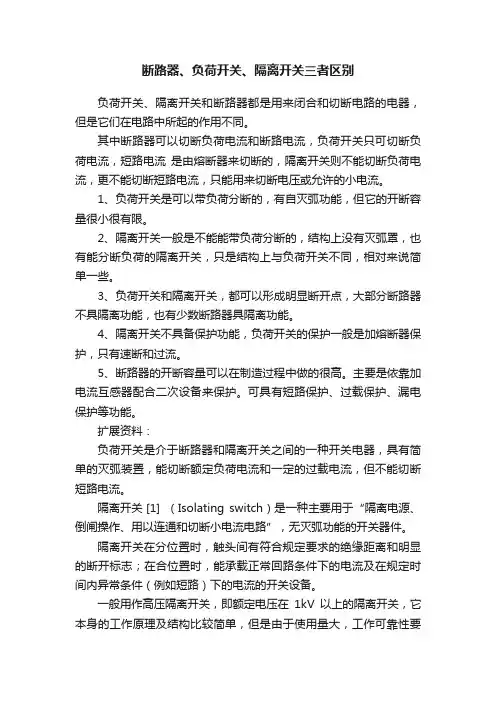

断路器、负荷开关、隔离开关三者区别负荷开关、隔离开关和断路器都是用来闭合和切断电路的电器，但是它们在电路中所起的作用不同。

其中断路器可以切断负荷电流和断路电流，负荷开关只可切断负荷电流，短路电流是由熔断器来切断的，隔离开关则不能切断负荷电流，更不能切断短路电流，只能用来切断电压或允许的小电流。

1、负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。

2、隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的隔离开关，只是结构上与负荷开关不同，相对来说简单一些。

3、负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。

4、隔离开关不具备保护功能，负荷开关的保护一般是加熔断器保护，只有速断和过流。

5、断路器的开断容量可以在制造过程中做的很高。

主要是依靠加电流互感器配合二次设备来保护。

可具有短路保护、过载保护、漏电保护等功能。

扩展资料：负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。

隔离开关 [1] （Isolating switch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关——只能开断和接通系统空载电流，并且作为主接线系统明显断开点，在检修过程中作为系统明显断开点。

负荷开关——可以开断和接通系统正常负载电流，但不能分断系统故障电流。

详解隔离开关负荷开关真空断路器作用与区别!隔离开关、负荷开关和真空断路器都是电力系统中常用的开关设备，用于控制和保护电路。

它们在工作原理、使用场景以及功能特点上有所不同。

1.隔离开关：隔离开关主要用于隔离电路或设备，切断电源，以便对电路进行检修、维护和保养。

其工作原理是通过打开或关闭主触头，将电路与电源隔离开来，使电路与电源完全分离，可以对电路进行安全操作，而无需担心电路中的高压危险。

隔离开关通常不能承受断电时电路中的大电流，因此不适用于常规电路的断路操作。

隔离开关的作用是确保维修人员的人身安全和维护设备的安全。

2.负荷开关：负荷开关主要用于连接和断开负载电源，以控制电器设备的运行和停止，通常用于低压系统中。

负荷开关具有较高的切断容量和灵活的操作方式，能够承受负载电流。

其工作原理是通过打开或关闭主触头，使电流在负载和电源之间流通或中断。

负荷开关通常具有防止过载和短路的保护装置，能够及时切断电路以保护负载和设备的安全运行。

负荷开关的作用是确保负载正常运行和保护负载和设备的安全。

3.真空断路器：真空断路器主要用于控制和保护高压电路，在高压开关设备中具有广泛的应用。

真空断路器的工作原理是在真空介质中使用磁力或弹簧的力量，将主触头迅速打开或关闭，以切断或接通电流。

真空断路器具有快速切断电流、低电弧能量和良好的灭弧性能等优点，能够在高电压和大电流状态下切断电路，保护电气设备的安全。

真空断路器的作用是确保电气设备正常运行和防止电弧事故的发生。

总结：-隔离开关用于隔离电路和设备，主要用于维修、检修和保养操作，在断电状态下使用；-负荷开关用于连接和断开负载电源，主要用于控制负载设备的运行和停止，在低压系统中应用；-真空断路器用于控制和保护高压电路，具有快速切断和良好灭弧性能，在高压开关中使用。

这三种开关设备在电力系统中各有其特点和应用领域，在正确的使用场景下，能够有效保障电路的安全运行和设备的正常工作。

真空断路器、隔离开关、负荷开关作用与区别详解-民熔什么是负荷开关？它是一种简单的灭弧装置，能带负载开闭电路。

它能接通或断开一定的负载电流和过载电流，但不能断开短路电流。

必须与高压熔断器串联使用，并借助熔断器切断短路电流。

负荷开关功能：1）关闭和关闭以进行合作。

由于具有一定的灭弧能力，可用于开闭负载电流和小于一定倍数（通常为3-4倍）的过载电流；也可用于开闭空载变压器、较长的空载线路，有时也可用于开闭大容量电容器组。

2）替代品。

负荷开关与限流熔断器串联使用可替代断路器。

也就是说，负荷开关承受的过载电流小于分合的一定倍数，限流熔断器承受的过载电流和分合的短路电流较大。

3）由负荷开关和限流熔断器串联而成的负荷开关，在国家标准中称为“负荷开关-熔断器组合装置”。

保险丝可以安装在负载开关的电源侧或负载开关的接收侧。

当不需要频繁更换熔断器时，应采用前一种布置方式，以负荷开关作为隔离开关的功能，隔离加在限流熔断器上的电压。

什么是隔离开关？是一种无灭弧装置的控制装置。

其主要功能是隔离电源，保证其他电气设备的安全维护。

因此，不允许带负荷运行。

但是，在某些条件下，允许打开或关闭低功率电路。

它是高压开关中最常用的电气设备隔离开关功能：一。

开通后，应建立可靠的绝缘间隙，将检修的设备或线路与电源分开，并有明显的断开点，以保证检修人员和设备的安全。

2。

根据操作需要，更换线路。

三。

用于开闭线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接时的循环电流、电压互感器的励磁电流等。

四。

根据不同结构型式的具体情况，可用于开闭某容量变压器的空载励磁电流。

高压隔离开关按安装方式的不同可分为室外高压隔离开关和室内高压隔离开关。

户外高压隔离开关是指能承受风、雨、雪、污染、冷凝、结冰、厚厚霜冻等影响，适合安装在露台上的高压隔离开关。

根据绝缘杆的不同结构，可分为单极型隔离开关、双极型隔离开关和三极型隔离开关。

高压负荷开关、断路器、隔离开关作用与区别负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。

高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。

甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

（2）根据运行需要，换接线路。

开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。

高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

（2）特点可以隔离电源，有版明显的断开点，多用于固定式高压设备。

没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。

严禁带负荷接通和断开电路，常与高压断路器串连使用。

（3）作用作为开断负荷电流及关合短路电流之用,用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

##断路器隔离开关和负荷开关的区别断路器隔离开关和负荷开关是电力系统中常见的两种开关装置。

它们在电能传输和分配过程中发挥着重要的作用。

尽管它们都用于控制电路的通断，但断路器隔离开关和负荷开关在结构、功能、工作原理等方面存在着一些明显的区别。

###1. 结构差异断路器隔离开关通常由断路器和隔离开关两部分组成。

断路器部分用于断开或恢复电路的导电路径，而隔离开关则用于隔离电路并确保人身安全。

负荷开关则只有一个单独的开关，用于控制电路的通断。

###2. 功能差异断路器隔离开关不仅可以切断和闭合电路，还可以保护电路免受短路、过载和接地故障等影响。

它的主要功能是在电路发生故障时立即切断电流，以保护电力设备和人身安全。

而负荷开关的主要功能是用于控制电路的通断，对电路的过载和短路保护能力较弱。

###3. 工作原理断路器隔离开关的工作原理是利用电磁力或热力来切断或恢复电路的导通路径。

当电路发生故障或需要切断电流时，断路器会触发保护装置，并利用电磁力或热力迅速切断电流。

隔离开关则通过机械手柄或操作杆来实现电路的隔离和复位。

负荷开关则通过手动操作或电动机构来切换电路的通断状态。

打开负荷开关时，电路断开，电流无法通过；关闭负荷开关时，电路闭合，电流得以通行。

###4. 适用范围断路器隔离开关常用于高电压、大电流的电力系统中。

它们的能力更强，能承受更高的电压和电流负荷。

而负荷开关则主要用于低电压、小电流的电路中，例如家庭和办公室电路的控制。

###5. 安装位置和环境要求由于断路器隔离开关的高压高电流特性，它们通常安装在电力变电站和高压开关柜中。

在环境要求上，断路器隔离开关需要具备较高的耐电弧、耐击穿、耐雷电冲击等特性。

负荷开关则可以直接安装在电路上或控制柜内，环境要求相对较低。

综上所述，断路器隔离开关和负荷开关在结构、功能、工作原理、适用范围以及安装位置和环境要求等方面存在较大的差异。

根据实际需要，我们可以选择合适的开关装置来满足电力系统的要求。

隔离开关和负荷开关的区别在电力系统中，隔离开关和负荷开关是常见的两种开关装置。

尽管它们都用于控制电路的通断，但在功能和使用方面存在着一些明显的区别。

本文将探讨隔离开关和负荷开关之间的区别以及它们在电路中的作用。

隔离开关隔离开关是一种用于分隔电源设备或电路以便进行维护和修理的装置。

它主要用于将电源与负载（如电器设备、线路等）隔离，避免电流传输和触电风险。

隔离开关通常由一个可旋转的手柄或拉杆操作，通过旋转手柄或拉动杆来打开或关闭电路。

隔离开关有以下特点：1.高断开能力：隔离开关通常具有较高的断开能力，能够在断开电路时承受较大的电流和电压。

这使得它们在电气故障和维护期间能够安全地隔离电源和负载。

2.完全断开电路：隔离开关能够将电源与负载完全分离，断开所有电流的传输。

这种断开可以有效地防止电流从电源端流向负载端，保证人员安全和设备维护的可靠性。

3.双位开关状态：隔离开关具有可视化的双位开关状态，即打开和关闭。

这使得维护人员可以明确了解电路是处于闭合状态还是断开状态。

负荷开关负荷开关是一种常见的用于控制电路通断的装置。

与隔离开关相比，负荷开关的主要作用是打开或关闭电路中的电流传输路径。

负荷开关通常由一个固定的手柄或按钮操作，用于打开或关闭电路。

负荷开关有以下特点：1.低断开能力：与隔离开关不同，负荷开关通常具有较低的断开能力。

它们主要用于控制相对较小的负荷电流，而不能承受大电流和电压。

2.控制电流传输：负荷开关的主要作用是打开和关闭电路中的电流传输路径。

它们可用于控制电力设备或其他电气设备的启动和停止，并控制电路中的负载供电。

3.单位开关状态：与隔离开关不同，负荷开关通常只有一个开关状态，即打开或关闭。

它们不能提供双位开关状态的可视化。

隔离开关和负荷开关的应用由于隔离开关和负荷开关在功能和特点上的区别，它们在电力系统中的应用有所不同。

隔离开关主要应用于以下情况：•电路维护和修理：在维护和修理电力设备、线路或其他电气设备时，隔离开关可以将电源与负载完全隔离，确保电路安全。

负荷开关和负荷隔离开关的区别在电力系统中，负荷开关和负荷隔离开关是经常被用到的两种开关设备。

它们的共同目标是控制电路的通断，但在功能和应用上存在一些区别。

下面将详细介绍负荷开关和负荷隔离开关之间的区别。

1. 功能差异负荷开关主要用于控制电路的通断，它能够快速地接通或切断电路。

负荷开关通常具有较高的开关容量，能够承受较大电流负荷。

负荷隔离开关除了具备控制电路通断的功能外，还具备电气隔离的作用。

负荷隔离开关在切断电路之前，会先将电路与电源完全隔离，以保证维修和检修工作的安全进行。

负荷隔离开关通常用于需要对电路进行安全隔离的场合，如维修、检修、设备更换等。

2. 使用范围负荷开关广泛应用于各种电路中，特别是在电力系统、工业控制系统和家用电器中经常使用。

它能够控制电路的通断，保护电器设备免受异常电流和过载的损害。

负荷开关通常具有较高的可靠性和稳定性，适用于需要频繁开关的场合。

负荷隔离开关主要应用于需要对电路进行隔离的场合。

例如，在维修和检修电路设备时，负荷隔离开关能够切断电路与电源之间的连接，确保维修人员的安全。

负荷隔离开关通常在工业电力配电系统、发电厂、变电站等场所使用。

3. 开关构造负荷开关通常由一个或多个可控开关单元组成，根据需要同时控制多个电路。

它们通常采用机械连接和电磁驱动的方式进行操作，能够实现快速的开关动作。

负荷开关的结构紧凑，体积较小，适合用于空间有限的场所。

负荷隔离开关通常具备一个可旋转的刀闸结构，以实现对电路的隔离。

刀闸结构能够切断电路之后，隔离电源和负载之间的连接，确保电路安全地进行维修和检修操作。

负荷隔离开关的结构相对较大且复杂，一般用于需要高度可靠性和安全性的场合。

4. 操作方式负荷开关通常通过手动操作、电动操作或远程控制等方式实现对电路的开断。

手动操作方式简单可靠，适用于小范围的电路控制。

电动操作方式可以实现对多个电路的同时控制，操作更加方便快捷。

远程控制方式通过中央控制系统进行操作，适用于需要对分布在不同地点的电路进行集中控制的场合。
