变压器纵差动保护动作电流的整定原则差动保护初始动作电流的整定原则，是按躲过正常工况下的最大不平衡电流来整定;拐点电流的整定原则，应使差动保护能躲过区外较小故障电流及外部故障切除后的暂态过程中产生的最大不平衡电流。

比率制动系数的整定原则，是使被保护设备出口短路时产生的最大不平衡电流在制动特性的边界线之下。

为确保变压器差动保护的动作灵敏、可靠，其动作特性的整定值(除BCH型之外)如下:Idz0=(0.4,0.5)IN,Izd0=(0.6,0.7)IN,Kz=0.4,0.5式中，Idz0为差动保护的初始动作电流;I,zd0为拐点电流;Kz =tgα点电流等于零的;IN为额定电流(TA二次值)。

电流速断保护限时电流速断保护定时限过电流保护的特点速断保护是一种短路保护，为了使速断保护动作具有选择性，一般电力系统中速断保护其实都带有一定的时限，这就是限时速断，离负荷越近的开关保护时限设置得越短，末端的开关时限可以设置为零，这就成速断保护，这样就能保证在短路故障发生时近故障点的开关先跳闸，避免越级跳闸。

定时限过流保护的目的是保护回路不过载，与限时速断保护的区别在于整定的电流相对较小，而时限相对较长。

这三种保护因为用途的不同，不能说各有什么优缺点，并且往往限时速断和定时限过流保护是结合使用的。

瞬时电流速断保护与限时电流速断保护的区别就是，瞬时是没有带时限的，动作值达到整定值就瞬时出口跳闸，不经过任何延时。

而限时电流速断是带有延时的，动作值达到整定值后经过一定的延时才启动出口跳闸;瞬时电流速断保护与限时电流速断保护的区别,限时电流速断保护与过电流保护有什么不同,瞬时电流速断和限时电流速断除了时间上的区别外就是他们在整定的大小和范围的不同，瞬时速断保护的范围比限时的要小，整定动作值要比限时速断的要大。

过电流保护和限时电流速断的区别?电流速断，限时电流速断和过电流保护都是反映电流升高而动作的保护装置。

区别:速断是按躲开某一点的最大短路电流来整定，限时速断是按照躲开下一级相邻元件电流速断保护的动作电流来整定，而过流保护是按躲开最大负荷电流来整定的。

电力系统继电保护试题课程代码：02302第一部分选择题一、填空题(每小题1分，共20分)1.电气元件配置两套保护,一套保护不动作时另一套保护动作于跳闸，称为_______保护。

2。

电流继电器的_______电流与动作电流的比值称为继电器的返回系数。

3。

反应电流增大而瞬时动作的保护称为_______。

4。

定时限过电流保护的动作时限是按_______来选择的.5。

电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护范围_______这一条件来整定的。

6。

零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度_______。

7.全阻抗继电器的主要缺点是_______。

8.相间短路的阻抗继电器采用0°接线。

例如：时，=_______。

9.精确工作电流Iac是阻抗继电器的一个主要技术指标。

Iac越小，表明U0越小,即_______.10.距离Ⅱ段的整定阻抗应按分支系数Kb为最小的运行方式来确定，目的是为了保证_____。

11。

在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。

12。

故障时发信方式的优点是_______。

13.相差高频保护采用比较线路两端_______相位来反应对称短路.14。

在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于_______.15。

对于中性点可接地或不接地的变压器需要装设零序电流保护和_______。

16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的_______性不利。

17.发电机正常运行时的三次谐波电压，机端量总是_______中性点量。

18。

发电机定子绕组匝间短路时,将出现_______向负序电压，并产生相应的负序电流。

19。

对于单母线或双母线保护，通常把_______放在重要位置.20.微机保护的基本算法是计算被测电气量的大小和_______的方法。

二、单项选择题（每小题1分,共10分.从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内.21.电磁型电流继电器的动作条件是（）①Me≥Mf ②Me≤Mf③Me≥Mf+Ms ④Me≥022。

热电厂主变压器的纵差动保护原理及整定方法浙江旺能环保股份有限公司 作者：周玉彩一、构成变压器纵差动保护的基本原则我们以双绕组变压器为例来说明实现纵差动保护的原理，如图1所示。

由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差动保护的正确工作，就必须适当选择两侧电流互感器的变比，使得在正常运行和外部故障时，两个二次电流相等，亦即在正常运行和外部故障时，差动回路的电流等于零。

例如在图1中，应使图 '2I =''2I = 。

同的。

这个区别是由于线路的纵差动保护可以直接比较两侧电流的幅值和相位，而变压器的纵差动保护则必须考虑变压器变比的影响。

二、变压器纵差动保护的特点变压器的纵差动保护同样需要躲开流过差动回路中的不平衡电流，而且由于差动回路中不平衡电流对于变压器纵差动保护的影响很大，因此我们应该对其不平衡电流产生的原因和消除的方法进行认真的研究，现分别讨论如下： 1、由变压器励磁涌流LY I 所产生的不平衡电流变压器的励磁电流仅流经变压器的某一侧，因此，通过电流互感器反应到差动回路中不能平衡，在正常运行和外部故障的情况下，励磁电流较小，影响不是很大。

但是当变压器空载投入和外部故障切除后电压恢复时，由于电磁感应的影响，可能出现数值很大的励磁电流（又称为励磁涌流）。

励磁涌流有时可能达到额定电流的6~8倍，这就相当于变压器内部故障时的短路电流。

因此必须想办法解决。

为了消除励磁涌流的影响，首先应分析励磁涌流有哪些特点。

经分析得出，励磁涌流具有以下特点：（1） 包含有很大成分的非周期分量，往往使涌流偏向于时间轴的一侧 ； （2） 包含有大量的高次谐波，而以二次谐波为主； （3） 波形之间出现间断，在一个周期中间断角为ɑ。

根据以上特点，在变压器纵差动保护中，防止励磁涌流影响的方法有： （1） 采用具有速饱和铁心的差动继电器；İ1′′ n İ1′（2） 利用二次谐波制动；（3） 鉴别短路电流和励磁涌流波形的差别等。

热电厂主变压器的纵差动保护原理及整定方法浙江旺能环保股份有限公司 作者：周玉彩一、构成变压器纵差动保护的基本原则我们以双绕组变压器为例来说明实现纵差动保护的原理，如图1所示。

由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差动保护的正确工作，就必须适当选择两侧电流互感器的变比，使得在正常运行和外部故障时，两个二次电流相等，亦即在正常运行和外部故障时，差动回路的电流等于零。

例如在图1中，应使图1 变压器纵差动保护的原理接线'2I =''2I =1'1l n I =21''l n I 或 12l l n n 1'1''I I =B n 式中：1l n —高压侧电流互感器的变比；2l n —低压侧电流互感器的变比；B n —变压器的变比（即高、低压侧额定电压之比）。

由此可知，要实现变压器的纵差动保护，就必须适当地选择两侧电流互感器的变比，使其比值等于变压器的变比B n ，这是与前述送电线路的纵差动保护不同的。

这个区别是由于线路的纵差动保护可以直接比较两侧电流的幅值和相位，而变压器的纵差动保护则必须考虑变压器变比的影响。

二、变压器纵差动保护的特点变压器的纵差动保护同样需要躲开流过差动回路中的不平衡电流，而且由于İ1′′ n İ1′差动回路中不平衡电流对于变压器纵差动保护的影响很大，因此我们应该对其不平衡电流产生的原因和消除的方法进行认真的研究，现分别讨论如下： 1、由变压器励磁涌流LY I 所产生的不平衡电流变压器的励磁电流仅流经变压器的某一侧，因此，通过电流互感器反应到差动回路中不能平衡，在正常运行和外部故障的情况下，励磁电流较小，影响不是很大。

但是当变压器空载投入和外部故障切除后电压恢复时，由于电磁感应的影响，可能出现数值很大的励磁电流（又称为励磁涌流）。

励磁涌流有时可能达到额定电流的6~8倍，这就相当于变压器内部故障时的短路电流。

练习题一、简答、分析题1、继电保护的基本任务是什么?2、何谓主保护、后备保护？何谓近后备保护、远后备保护？3、在电流保护的整定计算中，为什么要引入可靠系数，其值考虑哪些因素后确定？4、功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？5、下列电流保护的基本原理、使用网络并阐述其优缺点：6、方向性电流保护为什么有死区？死区由何决定？如何消除？7、 三段式电流保护各段的保护范围如何？ 哪些作主保护？哪些作后备保护？8、单相接地时零序分量特点有哪些？9、中性点不接地电网发生单相接地时有哪些特征?10、有一方向阻抗继电器，若正常运行时的测量阻抗为Ω∠0305.3要使该方向阻抗继电器在正常运行时不动作，则整定阻抗最大不能超过多少？（设075=sen ϕ)11、什么是保护安装处的负荷阻抗、短路阻抗、系统等值阻抗？12、距离保护装置一般由哪几部分组成？简述各部分的作用。

13、什么是阻抗继电器的测量阻抗、整定阻抗、起动阻抗？以方向阻抗继电器为例来说明三者的区别。

14、当纵联差动保护应用于线路、变压器、母线时各有什么特殊问题？这些问题可用什么方法加以解决？15、什么是纵联电流相位保护的闭锁角？那些因素决定闭锁角的大小？16、纵联保护依据的最基本原理是什么？17、纵联保护与阶段式保护的根本差别是什么？18、高频闭锁方向保护动作跳闸的条件是什么？如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响?19、画出线路纵联差动的原理图，并试述其工作原理。

20、线路纵差保护有哪些优缺点？21、闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作？22、高频闭锁方向保护的原理框图如下。

（1）分别叙述保护动作区内部与外部故障时的保护的动作过程；（2）说明原理框图中各元件的功能与作用；（3）如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响?23、在高频保护中，高频信号的作用分哪三种? 试分述各种信号的作用。

1、阐述电力系统振荡对距离保护的影响答：(1)阻抗继电器动作特性在复平面上沿OO′方向所占面积越大，则受振荡影响就越大；(2)振荡中心在保护范围内，则保护要受影响即误功，而且越靠近振荡中心受振荡的影响就越大；(3)振荡中心若在保护范围外或保护范围的反方向，则不受影响；(4)若保护动作时限大于系统的振荡周期，则不受振荡的影响。

2、光纤分相差动保护的特点是什么?答：（1）能提高区内短路的灵敏性，同时又能躲过区外短路的不平衡电流；（2）具有更高可靠性；（3）不受电磁干扰。

3、继电保护装置的基本工作原理是什么答：继电保护主要是利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化构成继电保护动作的原理，还有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分（和定值调整部分）、逻辑部分、执行部分。

①、电力系统运行中的参数（如电流、电压、功率因数角）在正常运行和故障情况时是有明显区别的。

继电保护装置就是利用这些参数的变化，在反映、检测的基础上来判断电力系统故障的性质和范围，进而作出相应的反应和处理（如发出警告信号或令断路器跳闸等）。

②、继电保护装置的原理框图分析：A、取样单元---它将被保护的电力系统运行中的物理量（参数）经过电气隔离并转换为继电保护装置中比较鉴别单元可以接受的信号，由一台或几台传感器如电流、电压互感器组成。

B、比较鉴别单元---包括给定单元，由取样单元来的信号与给定信号比较，以便下一级处理单元发出何种信号。

（正常状态、异常状态或故障状态）比较鉴别单元可由4只电流继电器组成，二只为速断保护，另二只为过电流保护。

电流继电器的整定值即为给定单元，电流继电器的电流线圈则接收取样单元（电流互感器）来的电流信号，当电流信号达到电流整定值时，电流继电器动作，通过其接点向下一级处理单元发出使断路器最终掉闸的信号；若电流信号小于整定值，则电流继电器不动作，传向下级单元的信号也不动作。

变压器综合保护整定原则1 主变主保护:按变压器内部故障能快速切除，对区外故障可靠不误动的原则整定。

瓦斯保护：(1)、轻瓦斯按250CM3整定，保护动作后只发信号。

重瓦斯保护按油流速 1 米／秒整定，跳高低两侧开关。

(2)、压力释放，跳高低两侧开关。

(3)、上层油温85 0C报警.差动保护：(4)、BCH-2 常规型差动保护按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，跳高低两侧开关。

(5)、变压器保护一般配置微机型比率差动保护，且应具有二次谐波制动功能，以防止变压器空投或者故障切除后恢复电压造成变压器励磁涌流过大造成保护误动。

a、一般制动系数为0.15-0.2之间，本局一般取0.15或者更小0.1，减小误动率。

b、差动门槛值整定按躲变压器最大负荷情况下的最大不平衡电流计算，一般整定为(1.25 ～ 5.0A)，按厂家建议取1.5A。

c、比率制动系数一般按厂家推荐取0.5。

d、制动电流按厂家推荐一般取1A，突变量启动电流一般为1A，还需考虑装置的具体性能。

差动保护动作跳高低两侧开关。

(6)、微机型差动速断定值按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，一般励磁涌流取6-10Ie (Ie为变压器额定电流，下同)，保证本侧故障有灵敏度情况下适当提高定值，整定约为主变后备保护(1)、复合电压闭锁过电流保护。

电流元件一般安装在电源侧，电流定值按主变35kV侧额定电流整定(若受CT 变比限制，且近期负荷电流较小，可按CT 一次额定电流整定)；低电压闭锁元件定值一般取躲正常运行时最低运行电压整定，且应校验其动作定值在保护安装处有灵敏度整定，灵敏度要大于测量元件灵敏度，电压取自线电压；负序电压闭锁元件定值按躲正常运行时最大不平衡电压整定对设置有两时限跳闸的后备保护，对单台运行，第一时限跳低压侧，第二时限跳主变高压侧；对两台并列运行变压器，第一时限跳主变低压侧10kV母分，第二时限跳主变高压侧。

第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

是断晃1、零序电流速断保护的整定原则是什么？答躲过被保护线路末端发生接地短路时流过保护的最大零序电流;当系统采用单相重合闸时，应躲过非全相振荡时出现的最大零序电流。

1、零序电流速断保护的整定原则是什么?答躲过被保护线路末端发生接地短路时流过保护的最大零序电流,躲过断路器三相触头不同期合闸所产生的最大零序电流；当系统采用单相重合闸时,应躲过非全相振荡时出现的最大零序电流.2、方向性电流保护为什么有死区?死区由何决定？如何消除?答:当保护安装处附近发生三相短路时，由于母线电压降低至零,方向元件不动作，方向电流保护也将拒动，出现死区。

死区长短由方向继电器最小动作电压及背后系统阻抗决定。

消除方法常采用记忆回路。

3、何谓功率方向继电器90°接线方式？它有什么优点答：是指在三相对称的情况下，当时，加入继电器的电流如和电压相位相差90°。

优点：第一，对各种两相短路都没有死区，因为继电器加入的是非故障的相间电压，其值很高；第二,选择继电器的内角后，对线路上发生的各种故障，都能保证动作的方向性。

4、与变压器纵差保护相比,发电机的纵差动保护有何特点？答：与变压器相比，发电机纵差保护不存在不平衡电流大特点，但在发电机中性点及附近发生相间故障时，发电机纵差保护存在有死区，因此,保护存在有如何减小死区提高保护灵敏度的问题45、断流器失灵保护是答案：当故障线路的继电保护动作发出跳闸脉冲后，断路器拒绝动作时，能够以较短的时限切除同一发电厂或变电所内其它有关的断路器，以使停电范围限制为最小的一种更后备保护。

答案:纵连差动保护4、发电机的故障类型。

答案：发电机的故障类型有定子绕组相间短路,定子绕组一相的匝间短路和定子绕组单相接地；转子绕组一点接地或两点接地，转子励磁回路励磁电流消失.5、发电机的不正常运行状态.答案：由于外部短路电流引起的定子绕组过电流；由于负荷超过发电机额定容量而引起的三相对称过负荷;由于外部不对称短路或不对称负荷而引起的发电机负序电流和过负荷；由于突然甩负荷而引起的定子绕组过电压；由于励磁回路故障或强励时间过长而引起的转子绕组过负荷；由于汽轮机主气门突然关闭而引起的发电机逆功率等10、什么是励磁涌流。

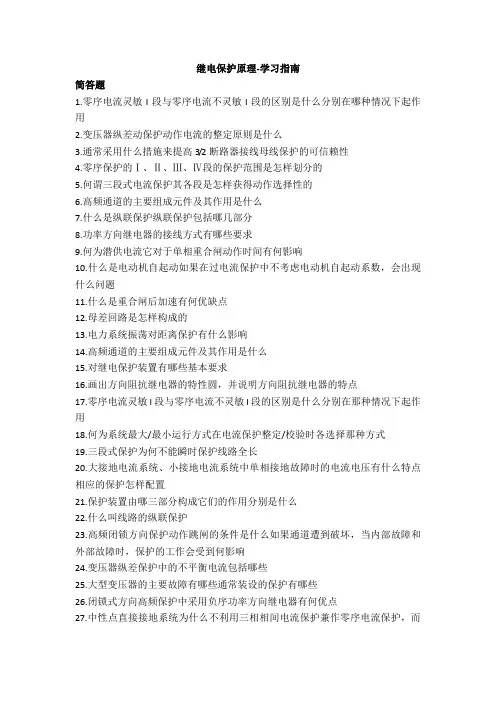

继电保护原理-学习指南简答题1.零序电流灵敏I段与零序电流不灵敏I段的区别是什么分别在哪种情况下起作用2.变压器纵差动保护动作电流的整定原则是什么3.通常采用什么措施来提高3/2断路器接线母线保护的可信赖性4.零序保护的Ⅰ、Ⅱ、Ⅲ、Ⅳ段的保护范围是怎样划分的5.何谓三段式电流保护其各段是怎样获得动作选择性的6.高频通道的主要组成元件及其作用是什么7.什么是纵联保护纵联保护包括哪几部分8.功率方向继电器的接线方式有哪些要求9.何为潜供电流它对于单相重合闸动作时间有何影响10.什么是电动机自起动如果在过电流保护中不考虑电动机自起动系数，会出现什么问题11.什么是重合闸后加速有何优缺点12.母差回路是怎样构成的13.电力系统振荡对距离保护有什么影响14.高频通道的主要组成元件及其作用是什么15.对继电保护装置有哪些基本要求16.画出方向阻抗继电器的特性圆，并说明方向阻抗继电器的特点17.零序电流灵敏I段与零序电流不灵敏I段的区别是什么分别在那种情况下起作用18.何为系统最大/最小运行方式在电流保护整定/校验时各选择那种方式19.三段式保护为何不能瞬时保护线路全长20.大接地电流系统、小接地电流系统中单相接地故障时的电流电压有什么特点相应的保护怎样配置21.保护装置由哪三部分构成它们的作用分别是什么22.什么叫线路的纵联保护23.高频闭锁方向保护动作跳闸的条件是什么如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响24.变压器纵差保护中的不平衡电流包括哪些25.大型变压器的主要故障有哪些通常装设的保护有哪些26.闭锁式方向高频保护中采用负序功率方向继电器有何优点27.中性点直接接地系统为什么不利用三相相间电流保护兼作零序电流保护，而要采用零序电流保护28.变压器励磁涌流有何特点在变压器差动保护中是怎么利用涌流的这些特点来消除涌流对差动保护的影响29.零序功率方向继电器的最灵敏角与相间方向继电器的最灵敏角是否相同为什么30.什么是断路器失灵保护，属于主保护还是后备保护31.什么叫继电保护装置，其基本任务是什么32.零序电流灵敏I段与零序电流不灵敏I段的区别是什么分别在哪种情况下起作用33.何谓三段式电流保护其各段是怎样获得动作选择性的34.说明三种圆特性阻抗继电器，那一种受过渡电阻影响最小那一种受系统振荡影响最小那一种躲负荷能力最强35.什么是备自投36.接地短路时的零序电流大小与系统运行方式是否有关零序电流在电网中的分布与什么因素有关37.短路点过渡电阻对距离保护的影响及减小其影响的方法。
