某酒店中央空调系统设计毕业设计说明书

1绪论1.1课题的背景及目的随着当代世界科学技术的不断发展和我国社会经济的迅速发展，全国各地都在兴建高标准的商务酒店。

商务酒店的建筑水准和设备水准是一个国家现代化程度和技术水平的标志之一，其空气调节方式应能适应商务酒店的功能需求，中央空调系统中大量采用先进设备和相应配套设备是现代商务酒店建筑创造舒适生活环境所不可缺少的重要基础设施。

良好的空气环境会使商务酒店客人生活舒适，还有工作质量和效率提高，而空气闷热、浑浊则会令工作效率大大降低，因此搞好商务酒店空调设计是至关重要的。

在现代的商务酒店中，通过采用舒适性空气调节系统，能保证了商务酒店客人在生活、工作时的舒适性感觉。

具体而言，我的设计和研究的目的除了满足室内空气温度、湿度和速度方面等的要求之外，更重要是满足商务酒店客人舒适性方面的要求。

1.2课题的内容与要求本次设计课题是广州某商务酒店空调设计，建筑面积为1160平方米，共五层，主要有餐厅、客房、会议室、服务区等，主要任务有：完成一层到五层的冷负荷、湿负荷计算，其中包括围护结构传热引起的冷负荷、玻璃窗日照得热引起的冷负荷、照明散热引起的冷负荷、人体散热引起的冷负荷、设备散热引起的冷负荷和人体散湿引起的湿负荷；空调系统方案的优化选择及对冷水机组进行经济性分析；对一次回风全空气系统和新风加风机盘管系统进行新风量的合理选择、排风方案的比较和冷量、送风量的计算；室内设备设计选型，其中包括空气处理机组选型、风机盘管选型和新风机组选型；冷水机组的选型、经济及技术比较分析；制冷机房的合理设计；气流组织方案选择及分析，对一层的一次回风全空气系统和二层到五层的会议室新风加风机盘管系统进行散流器的气流组织设计、校核；对一次回风全空气系统和新风系统的风管进行阻力计算和阻力平衡分析、水系统设计，其中包括水管阻力计算及阻力平衡分析等；管道的保温、设备的减噪、防火排烟做简单设计和说明。

室内空调设计时，应按冷热负荷计算方法计算进行围护结构的热工计算，分别计算建筑的冷热负荷，其设计参数详见有关设计手册。

第一章主接线设计...................................................................... 错误!未定义书签。

负荷统计.................................................................................. 错误!未定义书签。

全站电气负荷....................................................................... 错误!未定义书签。

泵的选型............................................................................... 错误!未定义书签。

配套电机............................................................................... 错误!未定义书签。

主电动机的计算负荷为：................................................... 错误!未定义书签。

站用电负荷统计................................................................... 错误!未定义书签。

泵站共计算负荷................................................................... 错误!未定义书签。

变压器选型........................................................................... 错误!未定义书签。

电气主接线图......................................................................... 错误!未定义书签。

广州某酒店中央空调系统设计1 前言近年来，随着人民生活水平、生活质量的逐步提高，人们对空调的舒适性及空气品质的要求越来越高。

我国涉外宾馆，酒店和康乐中心建设速度较快，规模也较大。

这类新建的酒店建筑是我国民用建筑中最先进入现代化水准的建筑。

投资商建立这些场所的初衷是应市场需要给人们一个高档次的能休息和放松身心及缓解压力和疲劳的地方，同时从中得到良好的经济效益。

为了向顾客提供更优质的服务以在市场竞争中立足，他们不得不增加包括能源消耗在内的各项投资成本，因此，这些场所自然就成了能耗大户。

如今节能、环保成为当今空调系统设计的主题。

同时，经济的高速发展也是以牺牲环境为代价的，如今人们赖以生存的环境已不堪重负。

为此，国家确立了“节约与开发并重，节约优先”的能源方针，并提出“科学发展观”，“构建社会主义和谐社会”的全新发展理念。

因此，节能降耗理应成为全社会共同的责任，更是摆在每一家空调制造企业面前重大的课题。

节能空调设计是酒店建筑节能的重要环节，环保空调系统设计是社会发展的趋势。

本文通过就酒店的空调设计，利用对空调机组的有效热源进行热回收设计，从而达到节能环保的理念。

酒店建筑的内外装饰华丽多彩，使用功能齐全，一般都装有全年性舒适空调，因此搞好此类建筑物的空调设计，保证各空调房间内的温度、湿度、新风量、风速、噪音和含尘浓度等6项涉及到热舒适标准和卫生要求的舒适性空调室内设计参数、是空调设计者的主要任务。

如设计计算失误将给酒店造成不可预料的损失，招致此类建筑达不到预定的等级，影响声誉并直接关系到客源和经营效益。

可见搞好酒店建筑空调设计的重要性不言自明。

在国内外，一般的热回收机组仅能在机组制冷时提供生活用热水，而到了冬季，用户仍需要其它加热方式来提供生活用热水。

热回收技术就是通过一定的方式将冷水机组运行过程中排向外界的大量废热回收再利用，作为用户的最终热源或初级热源。

通过热回收技术的应用，一方面减少了冷水机组运行过程中排放的大量余热，降低了对环境的废热污染，另一方面，由于制取免费的卫生热水，降低了对锅炉、电加热器等传统加热设备的过度依赖，同时，对液态制冷剂的进一步过冷作用，提高了冷水机组的能效比，改善了机组的运行条件，并提高了机组的运行寿命，整体上降低了企业的综合运营成本。

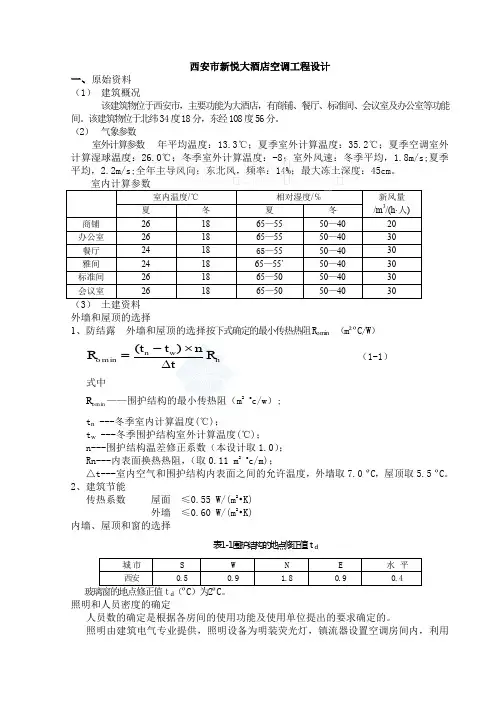

西安市新悦大酒店空调工程设计一、 原始资料 （1） 建筑概况该建筑物位于西安市，主要功能为大酒店，有商铺、餐厅、标准间、会议室及办公室等功能间。

该建筑物位于北纬34度18分，东经108度56分。

（2） 气象参数室外计算参数 年平均温度：13.3℃；夏季室外计算温度：35.2℃；夏季空调室外夏季外墙和屋顶的选择1、防结露 外墙和屋顶的选择按下式确定的最小传热热阻R o min （m ²ºC/W ）n w n o R tnt t R ∆⨯-=)(m in （1-1）式中min o R ——围护结构的最小传热阻（m 2 o c/w ）;t n ---冬季室内计算温度(℃)；t w ---冬季围护结构室外计算温度(℃)； n---围护结构温差修正系数（本设计取1.0）； Rn---内表面换热热阻，（取0.11 m 2 o c/m)；△t---室内空气和围护结构内表面之间的允许温度，外墙取7.0 ºC ，屋顶取5.5 ºC 。

2、建筑节能传热系数 屋面 ≤0.55 W/(m 2•K) 外墙 ≤0.60 W/(m 2•K) 内墙、屋顶和窗的选择表1-1围护结构的地点修正值ｔd玻d 照明和人员密度的确定人员数的确定是根据各房间的使用功能及使用单位提出的要求确定的。

照明由建筑电气专业提供，照明设备为明装荧光灯，镇流器设置空调房间内，利用自然通风散热于顶棚内。

各类型房间标准如下所示表1-2人员和照明二、空2.1 夏季冷负荷冷负荷计算是空调设计及合理选用空调设备的主要依据。

从性质上来看，空调冷负荷可分为围护结构冷负荷和室内冷负荷。

本设计中利用冷负荷系数法计算空调冷负荷。

2.1.1外墙和屋面瞬变传热引起的冷负荷Q c(τ)=A K[(t c(τ)+t d)kαkρ-t R]式中Q c(τ)—外墙和屋面瞬变传热引起的逐时冷负荷，W；A —外墙和屋面的面积，m2；K —外墙和屋面的传热系数，W/(m2·℃)，由《暖通空调》附录2-2和附录2-3查取；t R —室内计算温度，℃；t c(τ)—外墙和屋面冷负荷计算温度的逐时值，℃，由《暖通空调》附录2-4和附录2-5查取；t d—地点修正值，由《暖通空调》附录2-6查取；kα—吸收系数修正值，取kα=1.0；kρ—外表面换热系数修正值，取kρ=0.9；2.1.2 内围护结构冷负荷Q c(τ)=A i K i(t o.m+Δtα-t R)式中k i —内围护结构传热系数，W/(m2·℃)；A i —内围护结构的面积，m2；t o.m —夏季空调室外计算日平均温度，℃；Δtα—附加温升，可按《暖通空调》表2-10查取。

1 工程概况1.1建筑特点本工程为上海市某活动中心的暖通空调设计。

总建筑面积280002m，地下一层为连体地下室（含人防建筑），地上分为2个建筑，一侧为科技馆，55002m，地上5层，建筑高度20.4m；另一侧为活动中心，225002m，地上6层，建筑高度23.7m。

地下一层平时作为车库使用，本设计只做地下室排风，人防建筑的暖通空调设计应由专门的设计人员完成。

地上的科技馆和活动中心作为两个功能不同的建筑分别对其空调系统进行设计。

建筑屋面可放置冷却塔或风冷机组，地下一层留有制冷机房的位置，各层留有空调机房的位置。

1.2 设计依据1.《采暖通风与空气调节设计规范》GB20019-20032.《公共建筑节能设计标准》GB50189-20053．《实用供热空调设计手册》（第二册）4.《VRV系统设计手册》5.本工程甲方提供的设计要求1.3 上海市室外设计参数上海市位于北纬31°10＇,东经121°26＇，海拔高度4.5米，大气压力冬季102.51kpa，夏季100.53 kpa。

冬夏季各气象参数见表1.1。

表1.1 上海室外设计参数1.4 室内计算参数根据各房间功能不同，室内计算参数的选取也有所区别，具体数据见表1.2。

表1.2 各房间室内计算参数除以上功能外，还有部分建筑的功能未列出，详见附录一的冷负荷计算表格。

1.5 建筑资料参考设计要求所提供的围护结构的传热系数，对外墙，外窗，屋顶等围护结构进行了选择，各部分的热物性参数见表1.3。

表1.3 建筑围护结构的热物性参数2 负荷计算2.1 空调冷负荷的计算本设计采用冷负荷系数法计算夏季空调冷负荷，通过冷负荷设计计算温度与冷负荷系数直接从各种扰量值求得各分项逐时冷负荷。

现分项说明如下： 2.1.1 外墙、屋顶的传热冷负荷外墙和屋顶传热形成的逐时冷负荷可按式（2-1）计算。

()()()d n c c Q t t k k t k A αρττ⎡⎤=+⨯⨯-⨯⨯⎣⎦（2-1）其中，Q c(τ)——外墙和屋顶的传热冷负荷，W ；t c(τ)——外墙和屋顶的冷负荷计算温度的逐时值，℃； t d ——围护机构的地点修正值，℃； kα——外表面放热系数修正值；kρ——围护结构外表面日射吸收系数修正值； t n ——室内设计温度，℃；k ——传热系数，W/（m 2·℃），根据外墙和屋顶的不同构造查取； A ——外墙和屋顶的面积，m 2；由2003《暖通空调·动力》查得Ⅰ型外墙、Ⅲ型屋顶各时刻的冷负荷计算温度逐时值t c(τ)见表2.1。

×××××××××大学毕业设计(论文)机电工程系供热通风与空调工程技术专业题目：学生：指导老师：设计单位：时间：目录引言 (3)内容提要 (4)Abstract ........................................................................................................... 错误!未定义书签。

第一章、系统设计及其参数选定. (5)第二章、空调热湿负荷计算 (6)第三章、风量、送风状态参数确定 (15)第四章、设备选型 (18)第五章、风管系统的设计及阻力 (21)第六章、水管系统的设计 (26)第七章、减振降噪和保温设计 (28)第八章、电气控制要求说明 (30)总结 (31)参考文献 (32)引言随着市场经济体制的日益完善及国民经济的迅猛发展，综合国力的显著增强，人民的生活水平得到普遍提高，对生活质量也有更高的要求。

家用电器逐渐普及，空调—以前只有一部分人用得起的家电现在己走进了千家万户；并且他们现在不仅仅考虑温度问题，卫生清洁也倍受人们的关注，显然舒适性已越来越受人们重视。

因此，现在几乎所有的大型建筑都安装了空调以适应人民日益增长的需要。

空气温度、湿度、清洁度和新鲜等对人体舒适感觉都有很大的影响，所以本设计对通风空调系统进行全面地设计。

尽量满足顾客要求的同时，兼顾在投资成本和运行费用方面达到业主要求，以期达到最佳效果。

本人这次的设计任务就是对办公大楼进行通风空调工程设计。

由于本人知识有限，经验不足，又初次进行如此复杂的系统设计，在设计过程中难免有不周全和不合理之处，敬请各位同学和老师批评指正。

时间学生签名内容提要本次的设计课题为某办公楼的通风空调工程。

本座大厦位于长沙市繁华地带，高四层(带地下室)，有大小会议室、办公室及展览厅等。

一、概况(一)、工程概况该建筑位于郑州市，共6层, 建筑总高度25.4m，总建筑面积7254㎡。

建筑物地下一层包括车库、制冷机房、水泵房；一、二层为商场，层高为 5.0m。

三层为KTV歌舞厅，层高为5.0m。

四、五层位客房，层高为3.4m,六层客房层高为3.6m。

在本次设计上侧重于中央空调系统设计，且暂不考虑冬季制热部分。

根据房间的功能和设计要求，风系统分别采用了全空气和独立新风加风机盘管两种系统；水系统采用同程式系统。

空调系统夏季提供7（供）-12（回）℃冷冻水，水源为自来水冬季水温为10℃,夏季为24℃。

冷却水系统必须使用循环水。

（二）、设计原始资料1、室外气象参数由参考资料[4]得郑州地区的主要参数如下：根据参考资料[5]、参考资料[10]可查出表1：郑州地区有关气象参数表。

夏季室内设计参数2、建筑结构围护结构的传热系数分别为：外墙k=0.85 w/㎡.℃, 内墙k=1.05 w/㎡.℃,屋顶k=0.7 w/㎡.℃玻璃,k=2.5 w/㎡.℃。

二、设计方案比较及确定（一）、空调方案本建筑为综合楼，共六层，地下一层为车库、制冷机房、水泵房；一、二层为商场，层高为5.0m。

三层为KTV歌舞厅，层高为5。

0m。

四、五、六层位客房，层高为3.5m。

考虑到该大楼建筑组成复杂，有商场、KTV、客房等，用途各不相同的房间。

部分厅室是间歇使用的，如商场为非连续使用。

休息厅，大堂等短时间有人停而主要房间又是以客房。

所以空调系统运行时间和要求很不一样。

部分房间如KTV 包房、商场等对新风需求量比较大。

地下一层为车库，也用作制冷机房，考虑人员滞留时间短，且各项冷负荷均较小，故不考虑空调系统。

对此，初理以下几种方案：1.全空气系统（即集中式）全空气空调系统具有如下特点：优点：全空气空调系统设备集中,运行和管理都比较容易，施工方便，初投资小，系统简单。

在过度季节能全新风运行。

缺点：全空气空调系统当房间热湿负荷变化时不能作出相应调节，并且当一部分房间不再需要空调时而整个系统还在继续运行，造成能源的浪费。

摘要本设计是成都**饭店综合楼中央空调设计，该饭店为十三层建筑，并设有地下室，总建筑面积12351m2，总层高43m。

空调设计中，一、二层的大空间（商场、大堂、大堂吧等）采用全空气一次回风的空气处理方案，从节能的角度考虑，采用露点送风。

空气处理机组设在每层的空调机房内，新回风经集中处理后送入各空调房间。

气流组织采用上送上回的气流组织形式，送风口选用方形散流器，回风口采用单层百叶回风口。

其余空调房间（办公室、客房、包间）因面积较小，采用风机盘管加新风系统，将室外新风处理到低于室内空气焓值的状态，承担室内全部湿负荷和部分冷负荷。

新风由设置在走廊内的吊顶新风机组处理后送入各房间，送风采用双层百叶送风口。

风机盘管送风选用侧送式，安装形式为卧式暗装。

空调用制冷机房设在地下室，选用两台螺杆式冷水机组。

夏天使用冷水机组提供的7/12℃的冷水，冬天由换热器将来自集中锅炉房的95/70℃的锅炉供水转换为60/50℃的热水后，送入各房间。

水管路采用两管制。

冷却塔置于屋顶，每台冷水机组各配一台。

关键字：空调设计，全空气系统，风机盘管系统，冷水机组AbstractThis design is the Chengdu **hotel synthesis building central air conditioning design, This hotel is 13 constructs, And is equipped with the basement, Total floor space 13000m2.Total building store height 43m.In air conditioning design, 1F and 2F big spaces (market, great hall, great hall and so on) use the entire air time to return to the wind the air processing plan, From energy conservation angle consideration, Uses the dew point blast. The air processing unit is located in each level in the air conditioning engine room, New、returns to the wind to send in various air conditioned room after centralism processing, The air current organization form used on delivers the other day, Delivers the gusty area to select square shape drifting. Returns to the gusty area to use the monolayer drifting to return to the gusty area,Other air conditioned rooms (example office, guest room, package) because the area is smaller, Uses the air blower plate tube to add the new atmosphere system, Outside the new atmosphere will process to is lower than in the room the air enthalpy value condition, Undertakes in the room completely the wet load and the partial cold loads, The new atmosphere by establishes the suspended ceiling new atmosphere unit processes after the corridor sends in various rooms, The blast uses double-decked drifting delivers the gusty area, The air blower plate tube blast selects the side to deliver the type, installs the form for the horizontal-type dark attire.The Air conditioning refrigeration engine room is located in the basement, Selects two screw rods types cold water unit, Summer uses 7/12 ℃ cold water which the cold water unit provides, Winter the heat interchanger future since will concentrate the boiler room 95/70 ℃water transformation is 60/50 ℃ hot water, Sends in various rooms, The water pipeline uses two. The cooling tower sets to the roof, each cold water unit respectively matches.Key word: Air conditioning design, entire air system, air blower plate tube system, cold water unit.第一章绪论第一节空气调节的含义建筑是人们生活与工作的场所。

大连市某酒店中央空调设计Design of Central Air-Conditioning System forA Hotel of Dalian摘要本次设计的内容是大连市某四星级酒店中央空调系统设计，该酒店高约40m，是一座综合性建筑物。

大楼总建筑面积为26487m2,其中空调面积为19359 m2，酒店主楼地面10层，其中一层为酒店的大堂、包厢,二层为桑拿房，三层为餐厅、娱乐中心，四到十层为客房。

首先，确定室、内外参数，根据建筑资料及气象参数，采用冷负荷系数法计算建筑物的热、湿负荷，考虑到建筑物的结构和使用功能方面，在设计空调水系统时，采用风机盘管加独立新风系统。

然后，进行风机盘管、新风处理设备、冷冻机组等的选型和风管和水管的水力计算，最后，进行制冷机房的设计，包括冷冻水系统、冷却水系统、补水系统的设计，确定冷水机组的型号、台数以及其他机房辅助设备的型号、台数。

毕业设计是教学计划中一个重要的教学环节，是培养我们运用所学的基础理论、基本知识和基本技能分析解决实际问题能力的一个重要环节。

通过设计综合运用和深化所学专业理论知识，培养独立工作能力，分析解决一般工程实际问题的能力，使我们受到工程技术和科学研究的基本训练。

关键词：空调系统冷负荷水力计算独立新风系统风机盘管AbstractThe content of the design is the design of central air-conditioning system for a Hotel Of Dalian, the height of this building is about 40 meters, which is a synthetic building.The total building area is 26487㎡,and the air-conditioning area is 19359㎡,the building is 10 floors.And the first floor is the hotel's lobby and private rooms, the second floor for the sauna, third is dining-room and entertainment centers, the rest floor four to ten layers as the guest room.First,basing at the character of the air-conditioning design in Amuse the city, the cooling load and damp load are calculated by CLC method. As consideration the building structure and its usage, the scheme of air-conditioning system of this building is fan-coil unit with additional individual fresh air unit. Then, the fan-coil, air-conditioning units of fresh air, water-cooling units is selected. And the hydraulic calculation of the air and water system is done. Finally, carry on the design that makes the cold engine room, including the system of frozen water, cool water While, choose refrigerator and other equipment in cold-machine room. While, the summary of the design are made.The design before graduate which train the basic theory and professional knowledge of us and let us to gain the power to analyze actual problem is a great part of the teaching plan. Though this design we get the basic training of the engineering and scientific research.Key words: Air-conditioning system Cooling load Hydraulic calculation Additional fresh air system Fan-coil目录第1章前言 (1)第2章设计概况 (2)2.1 工程概况 (2)2.2 气象参数 (2)2.2.1 室外计算参数： (2)2.2.2 室内气象参数 (3)2.3 围护结构热工指标 (4)第3章负荷计算 (6)3.1 冷湿负荷计算依据 (6)3.2 夏季空调冷负荷的计算 (6)3.2.1 冷负荷计算方法及公式 (6)3.2.2 夏季空调房间冷负荷计算实例 (11)3.2 夏季各空调房间冷负荷计算结果 (14)3.3 冬季空调房间热负荷计算 (14)3.3.1 热负荷组成及主要计算公式 (14)3.3.2 房间热负荷计算举例 (16)3.4 冬季各房间空调房间热负荷计算结果 (17)第4章空调系统选择及设备选型 (18)4.1 空调系统方案的确定 (18)4.1.1 空调系统设计方案 (18)4.1.2 风机盘管与新风连接方式的比较 (18)4.2 风机盘管的选择 (19)4.2.1 风机盘管系统风量的计算 (19)4.2.2 风机盘管设备选型 (21)4.2.3 风机盘管系统的水系统 (21)4.3.4 风机盘管机组在使用过程中应该注意的几个问题 (22)4.3 新风机组的选择 (22)4.3.1 新风量的确定 (22)4.3.2 新风机组的布置及选型 (22)4.3.3 新风入口注意事项 (23)第5章房间气流组织校核 (24)5.1 气流组织概述 (24)5.2 房间气流组织方式 (24)5.3 房间气流组织的校核 (25)5.3.1 侧送气流组织的计算 (25)5.3.2 散流器顶送气流组织校核 (26)5.3.3 回风口的选择计算 (27)第6章水力计算 (29)6.1 水管的水力计算 (29)6.1.1 水管管材及流速 (29)6.1.2 水力计算方法及步骤 (29)6.1.3 水管管径的确定 (29)6.1.4 阻力的确定 (29)6.1.5 水力计算举例 (30)6.2 风管的水力计算 (32)6.2.1 计算方法 (32)6.2.2 风管水力计算举例 (32)6.3 冷凝水管的设计 (33)第7章冷冻机房的设计 (35)7.1 机房设备选型 (35)7.1.1 冷水机组的选择 (35)7.1.2 换热器的选择 (36)7.1.3 冷却塔的选择 (36)7.1.4 水泵的选择 (37)7.2 冷冻机房水力计算 (41)7.2.1 沿程阻力 (41)7.2.2 局部阻力 (42)7.2.3 总阻力 (42)7.2.4 水力计算 (42)设计总结 (43)参考文献 (44)致谢 (45)附录 (46)附录A 外文翻译 (46)附录B 负荷计算表 (58)附录C 设备选型 (60)附录D 水力计算表 (62)附录E 管段编号图 (71)石家庄铁道大学四放学院毕业设计第1章前言大学四年以来，从基础课开始，我经历了从专业基础课到专业课的系统理论学习，同时从一个本专业的门外汉逐步向掌握基本专业理论知识的现代技术型人员迈进。

制冷与冷藏技术专业毕业设计(论文)指导书设计(论文)题目：宾馆、商场、综合楼等中央空调系统设计类课题指导老师：吴振宏教研室主任：叶必朝机械工程技术系制冷教研室二Ｏ一三年十一月二十日目录1.毕业设计目的 (1)2.毕业设计的内容 (1)2.1.设计与计算 (1)2.2.施工图绘制 (1)3.设计步骤及要求 (2)3.1.毕业设计的开题 (2)3.2.设计前的准备 (2)3.3.空调系统设计计算 (2)3.4.管路设计与绘图 (3)3.5.水力计算的校核 (3)3.6.图纸的完善 (3)3.7.整理设计说明书 (4)4.参考文献 (4)5.毕业设计(论文)的规范化要求 (5)5.1.毕业设计(论文)的组成 (5)5.2.计算机应用要求 (5)5.3.毕业设计（论文）说明书的排版要求 (6)5.4.参考文献的引用著录格式 (6)6.附件 (7)6.1.附件一：毕业答辩的有关规定 (7)6.2.附件三：设计纪律 (8)1.毕业设计目的(1).了解建筑用中央空调系统设计的全过程，熟悉中央空调系统设计的具体步骤与现代工程设计的方法。

(2).深入进行与专业有关的基本工程训练，初步接受大型工程设计的训练和熏陶。

(3).综合和深化技术基础课、专业课知识，培养分析问题和解决问题的能力。

(4).培养团队协作精神，树立高度的工作责任感。

2.毕业设计的内容2.1. 设计与计算(1).了解已知建筑的基本情况包括建筑所在地点、总体功能、建筑层数、面积等。

(2).确定室内、外设计参数根据建筑所在地的气象资料确定室外相应参数；根据建筑中的空调房间的具体功能确定室内相应参数。

(3).计算夏季空调负荷采用冷负荷系数法、谐波反应法并结合估算法计算各空调房间夏季冷负荷。

(4).对空调系统进行划分，确定空调系统的形式根据建筑空调房间的功能特点、区域特点、使用特点来划分空调系统和确定系统的形式。
