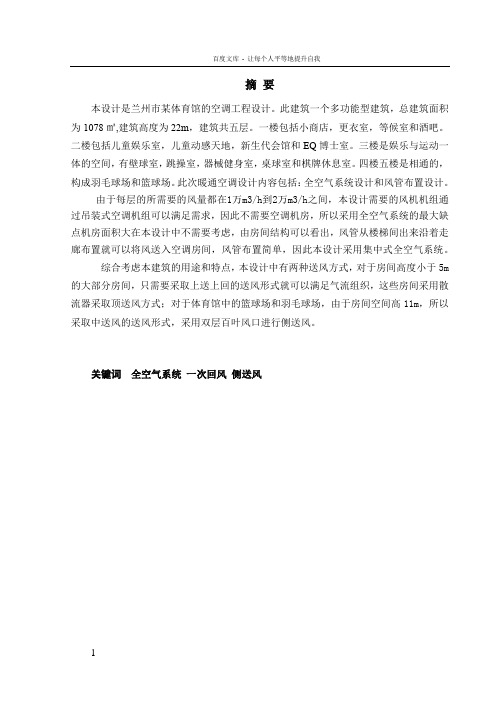

摘要本设计是兰州市某体育馆的空调工程设计。
此建筑一个多功能型建筑，总建筑面积为1078㎡,建筑高度为22m，建筑共五层。
一楼包括小商店，更衣室，等候室和酒吧。
二楼包括儿童娱乐室，儿童动感天地，新生代会馆和EQ博士室。
三楼是娱乐与运动一体的空间，有壁球室，跳操室，器械健身室，桌球室和棋牌休息室。
四楼五楼是相通的，构成羽毛球场和篮球场。
此次暖通空调设计内容包括：全空气系统设计和风管布置设计。
由于每层的所需要的风量都在1万m3/h到2万m3/h之间，本设计需要的风机机组通过吊装式空调机组可以满足需求，因此不需要空调机房，所以采用全空气系统的最大缺点机房面积大在本设计中不需要考虑，由房间结构可以看出，风管从楼梯间出来沿着走廊布置就可以将风送入空调房间，风管布置简单，因此本设计采用集中式全空气系统。
综合考虑本建筑的用途和特点，本设计中有两种送风方式，对于房间高度小于5m 的大部分房间，只需要采取上送上回的送风形式就可以满足气流组织，这些房间采用散流器采取顶送风方式；对于体育馆中的篮球场和羽毛球场，由于房间空间高11m，所以采取中送风的送风形式，采用双层百叶风口进行侧送风。
关键词全空气系统一次回风侧送风ABSTRACT. The graduation design is the design about the air-conditioning engineering of a gymnasium in Lanzhou . This building is a mal-function building. Its total area is 1078 square meters. The height of the building is 22 meters. There are 5 floors in the building. The first floor consists of small shops, locker room, waiting room and bar. The second floor includes children's recreation room, children's dynamic world, new generation of hall and Dr EQ room. The third floor is the entertainment and sports one of the space, there are squash courts, aerobics room, fitness equipment room, billiard room and board lounge. Fourth floor, fifth floor are interlinked, constitute badminton courts and basketball courts. The content of the heating, ventilation and air-conditioning engineering design include: all air system design and layout design of the wind pipe.As each layer of the required air volume between 10000m3/h to 20000m3/h,thedesign of wind turbine need through the lifting type air conditioning unit can meet the demand,therefore does not need the air-conditioned room,so the biggest disadvantage of room area all air system in this design does not need to be considered by the room structure can be seen,down the corridor,the wind pipe arrangement can will wind into the room from the staircase,the wind pipe layout is simple,so the design adopts centralized all air system.Considering the purpose and characteristics of the building,there are two kinds ofair supply mode in this design,for the most part room height less than 5m,only need to send back air the form can meet the airflow organization,these rooms adopt the diffuser with top air;for basketball and Badminton Gymnasium the room space,high 11m,so the wind to take form in air,using double shutter of air side.KEYWORD all-air system a return air air-side目录摘要 (1)ABSTRACT (2)目录 (3)第一章工程概况及设计参数 (5)一原始资料 (5)（一）原始资料 (5)二兰州市室外气象资料及室内参数的确定 (6)（一）室外气象资料 (6)（二）室内参数的确定 (6)第二章空调房间冷、热、湿负荷的计算 (7)一冷负荷的计算 (7)（一）外墙逐时传热形成的冷负荷 (7)（二）玻璃窗逐时传热形成的冷负荷 (8)（三）透过玻璃窗进入的日射得热引起的冷负荷 (8)（四）人员散热引起的冷负荷 (9)（五）照明散热引起的冷负荷 (9)二空调热负荷计算 (15)三空调湿负荷的计算 (15)第三章设计方案的论证 (17)一空调方案 (17)（一）空调系统方案选择原则 (17)（二）空调系统分类 (17)二各系统特点及比较 (18)（一）设备布置与机房 (18)（二）风管系统 (18)（三）经济性与节能 (18)（四）使用寿命 (19)（五）安装 (19)（六）维护运行 (19)（七）温湿度控制 (19)（八）空气过滤与净化 (19)（九）消声与隔振 (19)三方案确定 (19)四一次回风露点送风系统夏季空气处理过程 (20)（一）一次回风概念 (20)（二）处理过程 (20)第四章风系统设计及其水力计算 (22)一气流组织 (22)（一）气流组织的基本要求 (22)（二）气流组织的基本形式 (22)二上送上回形式的气流组织 (23)（一）散流器顶送风气流设计步骤 (23)（二）空调区气流组织的计算 (24)三中送风形式的气流组织 (25)（一）双层百叶侧送风气流设计步骤 (25)（二）空调区气流组织的计算 (26)四风管系统设计计算 (26)（一）风管的布置及附件 (26)（二）风管形状及材料 (27)（三）风管水力计算 (27)（四）阀件的选择与局部阻力系数 (33)第五章空调机组设备选型 (34)第六章水管设计 (35)一空调系统水管水力计算 (35)二水管设计的基本任务 (35)三水管水力计算方法 (35)第七章管道的消声减振措施 (37)一空调系统的消声 (37)二空调系统的减振 (38)第八章管道的保温与防腐措施 (39)一保温材料的确定 (39)（一）风管保温厚度确定 (39)（二）保温层厚度的选定 (40)二施工说明 (40)致谢 (41)参考文献 (42)第一章工程概况及设计参数一原始资料（一）原始资料1.地理位置：本设计地点为兰州市，地理位置为东经103.88º，纬度为北纬36.05º，大气压力为夏季84310Pa，冬季85140Pa。

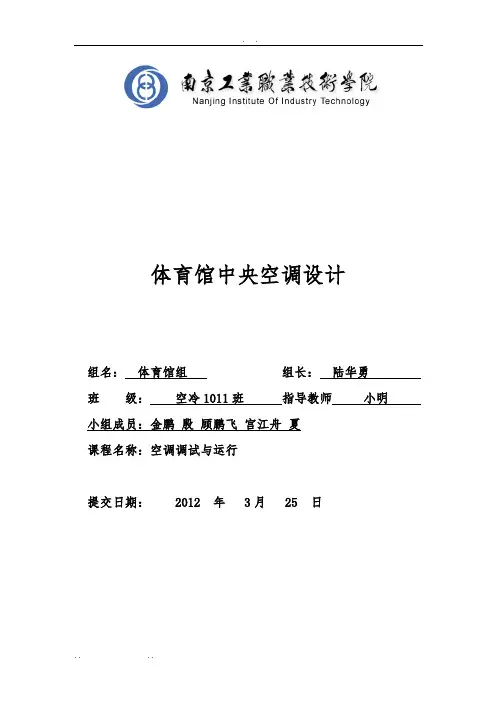

体育馆中央空调设计组名：体育馆组组长：陆华勇班级：空冷1011班指导教师小明小组成员：金鹏殷顾鹏飞宫江舟夏课程名称：空调调试与运行提交日期： 2012 年 3月 25 日目录1工程概况 (1)2技术依据 (2)3调试工程量 (3)4试运行与调试程序 (4)5试运行与调试准备工作 (5)6试运行与调试工艺方法 (6)7不合格质量处理规定 (7)8成品保护 (8)9安全与环保措施 (9)10附表 (10)工业职业技术学院体育馆由XX安装由XX监理公司负责工程监理。
馆分为上下层，采取中央空调设计的房间仅篮球主馆﹑羽毛球馆﹑乒乓球馆，其余游泳馆﹑大学生多功能厅﹑瑜伽馆﹑健美操馆﹑篮球馆副馆﹑教师办公室﹑器材存放室﹑洗手间等大小18间均采用设置通风系统。
体育馆篮球主馆占地3780平方米，羽毛球馆占地1296平方米，乒乓球馆占地1023平方米。
夏季冷负荷为2012KW,冬季热负荷1610KW。
室外设计参数如下表1，室设计参数下表2所示。
篮球主馆﹑羽毛球馆﹑乒乓球馆作为主要对外开放用地，空调方式均采用新风加吊顶式空调机的方式，总共设计24台风冷模块式冷（热）水机组，新风直接从屋顶通过新丰竖井引进，只做了简单的粗放过滤后，进入每台吊装式空调机，与馆的回风混合后再经过吊装式空调机处理，有散流器送风。
其中篮球馆主馆使用12台机组，乒乓球馆和羽毛球馆均使用6台机组，单台制冷量为66KW，采用R22作为制冷剂，冷冻水的供水温度为7℃，回水温度为12℃。
单台机组制热量为68KW.表1 室外设计参数夏季：空调室外计算干球温度：32.1℃室外计算湿球温度：26℃平均风速：1.9m/s 大气压力：94.7kPa冬季：空调室外计算温度：1℃计算相对湿度：80％平均风速：1.4m/s 大气压力：96.3kPa表2 室外设计参数夏季:馆温度：27℃相对湿度为：60％冬季:温度：18℃相对湿度：30％二、技术依据（1 ）提供的设计图纸；（2 ）《建筑给排水及采暖工程验收质量规》（GB50242-2002);（3 ）《通风与空调工程施工质量验收规》（GB50243-2002）（4 ）建筑安装工程施工质量验收统一标准》（GB50300-2001）（5 ）吊装空调机组﹑风机盘管﹑单螺杆式水冷式冷水机组等设备的安装使用说明书及相关的技术资料；（6 ）《制冷设备﹑空气分离设备安装工程施工及验收规》（GB-50274-1998）序号名称型号L(m³/h) N(kw) 地点单位数量1 吊装式空调机组DBFP10DBFP10I10000 1.1×2 篮球馆台202 卧式暗装风机盘管FP-20 1020 0.083 篮球馆台203 风冷模块式冷热水机组 FS-L-R-60 200 顶层台244 燃气热水机组WNSO.75 1.1 顶层台 35 低噪声冷却塔LBC-M-250 11 顶层台 36 散流器XM-6方型篮球馆个707 散流器XM-6方型羽毛球馆个538 散流器XM-6方型乒乓球馆个43四、试运行和调试程序1.试运行和调试的准备工作。
中央空调设计说明书设计项目：某新校区体育馆中央空调设计专业：供热通风与空调工程技术目录一、设计概况与方案论证 (2)二、设计参数和冷热负荷计算 (4)1、室外空调设计参数 (4)2、室内空调设计参数 (5)3、冷负荷计算(见EXCEL表格) (6)三、新风负荷计算 (19)1、各房间新风量计算 (19)2、新风负荷计算 (20)四、送风量计算(新风比取15％) (21)五、气流组织 (23)六、空调系统设计 (24)1、各系统水力计算 (24)2、风机机组选型 (31)3、空调机组选型 (32)七、空气调节水系统设计 (33)1、冷冻水系统 (33)2、冷却水系统 (34)设计说明书工程名称：某学院新校区体育馆参考资料：《暖通空调常用数据手册》(第二版）建筑工程常用数据手册系列手册组编中国建筑工业出版社2002年《通风与空气调节工程》赵岐华主编武汉理工大学出版社2008年《空气调节技术》金文主编电子工业出版社2007年《民用建筑空调设计》马最良姚杨主编化学工业出版社2003年一、设计概况与方案论证某学院新校区体育馆面积为2832平方米,层数为两层，首层为一个舞台、一个篮球场(篮球场正对舞台，当有节目表演时篮球场充当观众观看区）、一间健身房、两个库房（一大一小)、一间贵宾接待室、两间化妆间、一间控制室、一间配电室、一间门卫室、男女更衣室各一间、男女厕所各一间,二层为一中空天井（面积大于首层篮球场)、两间面积等大的库房、两间面积等大的备用室、一间台球室、一间乒乓球室、男女浴室各一间、一块器械场地、走廊。
屋顶为轻钢屋面，屋顶带百叶窗。
体育馆特点﹕①体育馆人员集中、流动量大、需要保证空气流通循环量，为室内提供新鲜空气，排除室内异味和空气。
②体育馆各房间使用时间的差别(化妆间与贵宾室不经常使用、库房与备用室人员流动不大），因此需要各房间能单独控制运行，单独使用负荷.③体育馆属于大空间对温、湿度控制要求严格。
中央空调方案设计说明一、工程概况：本工程为xxxx办公大楼，一共2层，其中一层为客户服务部分。
二层为行政办公部分。
总计空调使用面积为2795m2。
二、设计依据：a)《采暖通风与空气调节设计规范》（GBJ19-87）b)《采暖卫生设计规范》c)《实用供热通风设计手册》d)用户、建设方相关要求e)土建装饰有关资料f)《办公建筑设计规范》（JG67－89）g)《办公建筑设计规范》（JG67－89）h)《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93）三、主要室外、室内设计参数：1、室外气象参数：2、室内空调设计参数：设计规范（负荷指标）如下负荷指标（估算）（仅供参考）三、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标（W/m2空调面积）见下表四、空调负荷设计方案说明本方案根据办公楼功能特点，采用模块式风冷冷水热泵机组作为主机，一：办公楼空调使用面积为2839m2, 设计冷量：557.47KW,因此设计模块式风冷冷水热泵机组FWRM120E, 1台，单台制冷量390KW,总制冷量390KW。
同时使用系数大于0.7。
末端采用风机盘管系统，并附带辅助带加热。
制热效率提高80%。
根据《采暖通风与空气调节设计规范》（GBJ19-87）办公楼设计标准对该办公楼冷负荷设计标准如下。
一层：总计空调使用面积498m2.总设计冷量：100.2KW。
1:其中客户服务大厅部分：面积为225 m2。
设计单位冷量220W/ m2.设计总冷量49.5KW。
采用风机盘管FP-204W A 6台单台盘管制冷量9.3KW. 总制冷量：55.8KW.2: 其中后台服务岗部分：面积为42 m2。
设计单位冷量220W/ m2.设计总冷量9.24KW。
采用风机盘管FP-238W A 1台单台盘管制冷量10.04KW. 总制冷量：10.04KW.3:VIP客户室。
设计单位冷量200W/㎡，设计总冷量3.2KW。
配置风机盘管FP-68W A 1台。
体育场暖通空调设计方案一、中央空调设计：1、室内设计参数：2、风速及新风量控制：当乒乓球及羽毛球比赛时，场地风速<0.2m/s，其余场地风速0.2~0.5m/s；新风量：观众：15m3/(h·人)；运动员：60m3/(h·人)。
3、夏季空调设计：本建筑全部采用中央空调设计，冷源采用2台900 TR离心式冷水机组，置于地下设备用房内，为本建筑提供7~12℃冷冻水。
体育馆比赛大厅采用全空气系统，设2台组合式空调器，置于空调机房内。
经空调器处理后的空气由送风机送出，经设在水平风管上的球形可调风口射向比赛场地。
在观众坐席下设回风口，用回风管汇集后，回至空调机房。
训练馆、乒乓球馆分别设一台组合式空调器，送风采用双层百叶风口侧送，回风采用集中回风口。
其余空调房间采用风机盘管加新风的形式。
每个房间设若干台风机盘管，顶送风或侧送风。
新风由吊顶式新风机处理后单独送入每个房间。
系统形式：冷冻水系统由分水器接出多个接口，采用同程和异程相结合的双管系统，系统设定压装置，定压补水采用补水泵补水。
4、冬季空调设计:本建筑冬季空调热源由设在地下热换热站提供60℃/50℃热水。
未端设备和夏季空调系统采用同一套系统。
系统形式：水系统为一个系统，热水由热交换站接入分水器，再接出多个接口，采用同程和异程相结合的双管系统，系统设定压装置，定压补水采用补水泵补水。
二、通风设计：对于卫生间、沐浴、设备用房，观众休息处等设机械排风系统；地下车库设排风兼排烟系统。
三、防排烟设计：长度超过20m的内走道设置机械排烟系统。
地下车库设置排风兼排烟系统。
空调机房内的空调器送、回风管上设70℃防火阀，并与风机连锁。
比赛大厅排烟采用四周侧窗进行自然排烟。
风机采用排烟轴流风机。
管道和设备的保温材料、消声材料和粘结剂为不燃材料。
四、消声隔振：组合式空调器的送风管、回风管、新风管、排风管上设有消声装置，通风机的进出风管上根据需要设置消声器。
设计说明一、设计依据1.采暖通风与空气调节设计规范【GB50019-2003】2.综合医院建筑设计规范【JGJ49-88】3.高层民用建筑设计防火规范【GB 50045—95（2005年版）】4.民用建筑热工设计规范【GB 50179-93】5.全国民用建筑工程设计技术措施【《暖通空调.动力》分册】6.公共建筑设计节能设计标准【DBJ01-621-2005】7.人民防空地下室设计规范【GB50038-2005】8.医院洁净手术部建筑技术规范【GB50333-2002】二、建筑概况设计范围****门急诊楼建筑面积58100 m2，建筑高度59.95m，地上十三层，地下三层，地下三层平时为库房，战时为物资库，地下二层为库房，导管室，冷冻站，热交换站，空压站，真空吸引等设备用房，部分为机械停车库；地下一层为车库入口和设备用房一层——十一层为一般门诊，急诊和急诊病房，其中四层为急诊手术和ICU；十二，十三层为办公用房和报告厅。
本施工图设计范围为新门诊综合楼的空气调节，通风及防排烟系统设计。
三、设计计算参数1.室外设计参数夏季大气压：1020.4 hPa冬季大气压：998.6 hPa；夏季室外通风计算干球温度：30 ℃；夏季室外空调计算干球温度33.2 ℃；夏季室外空调日平均计算干球温度：28.6℃；夏季室外空调计算湿球温度：26.4℃；冬季采暖室外计算干球温度：-9℃；冬季空气调节室外计算干球温度：-12℃；冬季通风室外计算干球温度：-5℃；冬季最冷月月平均相对湿度：45﹪；2.建筑热工：建筑外窗，外门，外墙，屋顶均尽量严密及采取保温措施，使屋顶的最大传热系数为0.55 w/（m2 .k），外墙最大的为0.60 w/（m2 .k），外窗最大为2.30 w/（m2 .k）。
四、空调设计1.室内设计参数五、空调系统设计1.空调设计冷负荷：6300kw，空调设计热负荷：5800kw；2.加湿方式：舒适性空调采用于蒸汽加湿，净化空调系统采用间接干蒸气加湿，总的蒸汽加湿量为1.8 t/h.3.一层门诊大厅，十二层报告厅设置低风速单风道全空气系统，全热回收，并考虑过渡季节加大新风量运行。

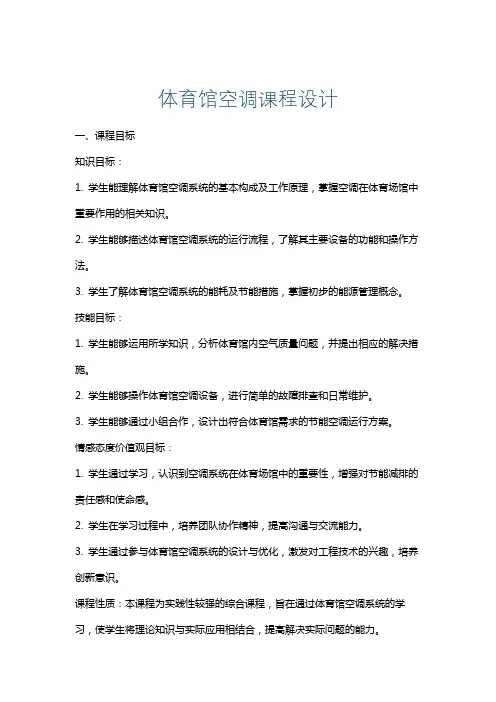

体育馆空调课程设计一、课程目标知识目标：1. 学生能理解体育馆空调系统的基本构成及工作原理，掌握空调在体育场馆中重要作用的相关知识。
2. 学生能够描述体育馆空调系统的运行流程，了解其主要设备的功能和操作方法。
3. 学生了解体育馆空调系统的能耗及节能措施，掌握初步的能源管理概念。
技能目标：1. 学生能够运用所学知识，分析体育馆内空气质量问题，并提出相应的解决措施。
2. 学生能够操作体育馆空调设备，进行简单的故障排查和日常维护。
3. 学生能够通过小组合作，设计出符合体育馆需求的节能空调运行方案。
情感态度价值观目标：1. 学生通过学习，认识到空调系统在体育场馆中的重要性，增强对节能减排的责任感和使命感。
2. 学生在学习过程中，培养团队协作精神，提高沟通与交流能力。
3. 学生通过参与体育馆空调系统的设计与优化，激发对工程技术的兴趣，培养创新意识。
课程性质：本课程为实践性较强的综合课程，旨在通过体育馆空调系统的学习，使学生将理论知识与实际应用相结合，提高解决实际问题的能力。
学生特点：学生处于高年级阶段，具备一定的物理学知识和动手操作能力，对新鲜事物充满好奇。
教学要求：教师需采用讲解、实践、小组合作等多种教学方法，注重培养学生的动手能力和创新能力，将理论与实践相结合，提高课程的学习效果。
通过对课程目标的分解，教师可对学生的学习成果进行有效评估，以便调整教学策略，提高教学质量。
二、教学内容本章节教学内容围绕体育馆空调系统，依据课程目标进行以下安排：1. 空调系统基本原理：介绍空调系统的组成、工作原理及在体育场馆中的应用，涉及课本第三章相关内容。
2. 空调设备与运行流程：详细讲解体育馆空调系统的主要设备、功能及运行流程，对应课本第四章内容。
3. 空气质量与节能措施：分析体育馆内空气质量问题，探讨空调系统的节能措施，结合课本第五章相关内容。
4. 空调设备操作与维护：教授学生如何操作体育馆空调设备，进行简单的故障排查和日常维护，以课本第六章为参考。

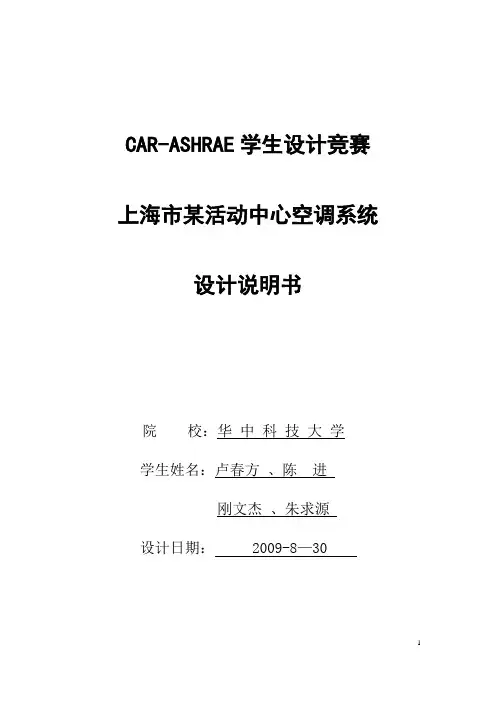

CAR-ASHRAE学生设计竞赛上海市某活动中心空调系统设计说明书院校：华中科技大学学生姓名：卢春方、陈进刚文杰、朱求源设计日期： 2009-8—30目录目录 (1)一、工程概况 (3)1．建筑概况 (3)2. 设计依据 (4)3。
设计参数 (4)二、负荷计算 (6)1。
建筑围护结构热工参数62。
负荷计算83。
全年逐时负荷分析 (11)4. 机组运行启停策略 (15)三、空调系统方案选择 (16)1。
冷热源的选择 (16)2。
系统方案 (19)四、地源热泵系统的设计 (23)1。
地埋管设计 (23)2. 埋管间距与布置方式 (26)3。
夏季负荷下埋管长度计算 (27)五、水系统设计 (30)1. 冷冻水系统设计 (30)2。
冷却水系统设计 (35)六、风系统设计 (37)1. 一次回风全空气系统风系统设计 (37)2. 风机盘管加新风系统风系统设计 (40)七、房间气流组织计算及风口选型 (45)1。
房间送回风方式的确定及风口的选择 (45)2。
空调房间的气流组织计算 (46)八、设备选型 (52)1。
冷热源选型 (52)2. 末端设备选型 (52)3. 辅助设备选型 (55)4. 通风设备选型 (61)九、全年运行与调控策略 (63)1。
空调制冷机组全年运行及控制策略 (63)2。
空调机组控制策略 (65)十、项目自我评价 (68)十一、参考文献 (69)十二、附表 (71)一、工程概况1．建筑概况建筑A位于上海市，其功能为活动中心,总建筑面积28000平方米，地下一层为连体地下室（含人防建筑），地上按照不同功能分为2个建筑，如图1.1所示，一侧为科技馆5500平方米，地上5层，建筑高度20.4m；另一侧为活动中心,22500平方米,地上6层,建筑高度23.7m.图1.1 建筑功能分区示意图各层详细房间类型如表1.1所示。
续表1.1 详细房间类型表2。
设计依据1.《采暖通风与空气调节设计规范》（GB50019-2003）；2.《采暖通风与空气调节制图标准》(GBJ114-88）;3.《房屋建筑制图统一标准》（GB/T50001－2001）；4.《全国民用建筑工程设计技术措施》暖通空调•动力，中国建筑标准设计所，2003；5.《建筑设计防火规范》（GBJ16—87)，中国计划出版社；6.《公共建筑节能设计标准》（GB500189－2005），中国计划出版社；7.《地源热泵系统工程技术规范》(GB50366-2005）。
